注塑模具热流道技术知识
热流道模具技术详解
（3）无流道凝料注射模具适用的塑料材料
1）熔融温度范围宽，粘度变化小，热稳定性好。（高温不易分 解， 低温流动性好） 2）熔体粘度对压力敏感。不施压不流动，较低压力就可流动。 3）塑料的比热容低，易于熔融和固化。 4）塑料的热变形温度高，制品能迅速从模具中脱模。 理论上几乎所有的热塑性塑料都可以采用无流道注射成型。 目前应用最多的是：PE、PP、PS和ABS等材料。
（2）使用无流道凝料注射模具的限制
1）模具结构复杂，制造费用高，维护保养较困难；热流道系统 易出故障，运行成本高。不适宜小批量生产。 2）初始生产准备时间长，模具调试要求高。 3）不适宜热敏性和流动性差的塑料及成型周期长的塑件成形。 4）流道板易产生热膨胀，对熔体泄漏及加热元件的故障较敏感。 5）温度控制要求严格，需精密的温度控制元件及系统。
内加热流道与喷嘴 1—冷却水孔；2—加热喷嘴； 3—熔体通道；4—内加热器
• 外加热
外加热的流道板悬装在模具里，常以加热棒或弯曲的加热管配置在流道 的外侧。流道板的绝热用气隙，也有用绝热片。热损失是必须考虑的问题。 流道板的热膨胀需进行补偿，防止泄漏。热喷嘴装在流道板上。外加热可使 模具的压力损失最小，流道一般为圆形大直径。外加热流道板和喷嘴适用于 热敏性和高粘度塑料，流道没有冷皮层，流道流量较大。外加热流道比内加 热的成本高。
分流道板与动模板之间的气隙，为减小接触面积。 图（a） 浇口的始端突入分流道中，使部分直浇口处于分流 道绝热皮层的保温之中。图（b）在直接浇口衬套四周增设了 加热圈，浇口衬套与动模板之间有气隙绝热，与流道板之间 有加热圈。若成型周期长，可在浇口中央插入加热棒加热。
1—主流道衬套； 2—定模固定板； 3—分流道； 4—固化绝热层； 5—分流道板； 6—直接浇口衬套； 7—动模板； 8—型芯； 9—加热圈； 10—冷却水管。
热流道基础知识普及
应用实例
应用前 应用后
四、浇口形状实例
•
开放式热咀
•
针阀式热咀
Sprue水口 Runner流道
Nozzle熱嘴
3、减少成本的应用实例
4、热流道系统的优缺点
优点 节省原料, 减少注塑週期,提高生产效率 原材料100%产品化，，减少二次料引起的 不良 提高产品品质(压力,产品的内应力降低) 缺点 模具成本上升 维护保修需要专业的人员
模具设计要充分检验
延长模具寿命 不需要預留流道位,减少模具尺寸. 容易定澆 口位.
热流道常识培训 资料
一、热流道系统简介 二、热流道结构 三、热流道辅助设备 四、浇口形状实例
五、提问
一 、 热流道系统简介
1、定义
塑胶注塑模具中为了促进塑胶熔体在型腔中 的流动，把主流道和分流道用适当的方法加热，使
塑胶一直保持熔融状态，实现连续注塑的机构就是
热流道系统。
2、冷、热流道对比
Manifold分流板
2、电磁阀
* 分气缸油缸 气缸所需要的压力为6KG~8KG/CM2 油缸所需的压力为10KG~30KG/CM2 电磁阀 电磁阀的输入电压是24V
下行 气压电磁阀
*
上行
下行
液压压电磁阀
上行
cooling
3、 时间控制器
* 多个 型腔注塑量和形状不一样或 大型产品用多个点成型时，产品会打不 满或者有较严重的熔接痕。 * 为了改善这些问题，利用时间控 制器和电磁阀组，来控制每个入水口的 注塑顺序达到好的效果。
二、热流道结构
三、热流道辅助设备
1、温控箱
* PID智能控制 * 1组表芯承受的最大电流15 * J型，K型可调整 * 华氏，摄氏可调整 * SSR PWM * 具有SOFT START 功能 * 国际化的标准表芯
注塑模具热流道
注塑模具热流道（实用版）目录一、注塑模具热流道的概念和分类1.1 热流道的定义1.2 热流道的分类二、热流道的工作原理和结构2.1 热流道的工作原理2.2 热流道的结构组成三、热流道的设计要点3.1 通道设计3.2 喷嘴设计3.3 温度控制设计四、热流道的应用优势和注意事项4.1 应用优势4.2 注意事项五、热流道系统的维护和故障排除5.1 维护方法5.2 故障排除正文一、注塑模具热流道的概念和分类注塑模具热流道是指在注塑模具中设置的用于引导熔融塑料从注塑机喷嘴到达模具腔体的通道。
热流道技术是注塑成型工艺的重要组成部分，能够提高生产效率、降低生产成本、提高产品质量。
根据热流道的结构和特点，热流道可以分为以下几类：1.1 热流道的定义热流道是一种特殊的注塑模具结构，它通过在模具中设置加热装置，使熔融塑料在进入模具腔体之前保持熔融状态，从而实现连续注塑，提高生产效率。
1.2 热流道的分类热流道可以根据不同的结构特点进行分类，常见的分类如下：（1）单点热流道：只有一个喷嘴的热流道系统，适用于单腔模具。
（2）多点热流道：多个喷嘴的热流道系统，适用于多腔模具。
（3）顺序热流道：按照一定顺序依次开启喷嘴的热流道系统，适用于有特定要求的注塑成型工艺。
二、热流道的工作原理和结构2.1 热流道的工作原理热流道的工作原理是通过在模具内设置加热装置，将熔融塑料从注塑机喷嘴引入模具腔体。
在热流道系统中，熔融塑料在通道内保持熔融状态，从而实现连续注塑。
热流道系统可以根据需要对各个喷嘴进行独立控制，以满足不同生产工艺的要求。
2.2 热流道的结构组成热流道系统主要由以下几部分组成：（1）通道：连接注塑机喷嘴和模具腔体的通道，用于引导熔融塑料流动。
（2）喷嘴：将熔融塑料引入通道的部件，可以根据需要设置多个喷嘴。
（3）加热装置：用于加热通道，保持熔融塑料的熔融状态。
（4）温度控制系统：用于控制加热装置的温度，保证熔融塑料在通道内保持一定的温度。
注塑模具热流道技术知识
文章来源于：注塑注塑模具热流道技术知识热流道浇注系统可理解为注射成型机械的延伸。
热流道系统的功能是绝热地将热塑性熔体送到成型模具附近或直接送入模具。
热流道能够独立地加热，而在注塑模具中热绝缘，这样能够单独补偿因为与“冷”模具接触而造成的热量损耗。
热流道模具已被成功地用于加工各种塑料材料，可以用冷流道模具加工的塑料材料几乎都可以用热流道模具加工。
其零件最小的在0.1克以下，最大的在30公斤以上。
热流道模具在电子、汽车、医疗、日用品、玩具、包装、建筑、办公设备等领域都有着到广泛的应用。
一个成功的热流道模具应用项目需要多个环节予以保障。
其中最重要的有两个技术因素：一是塑料温度的控制;二是塑料流动的控制。
一个典型的热流道系统由如下几部分组成：1)热流道板(MANIFOLD);2) 喷嘴(NOZZLE);3) 温度控制器;4)辅助零件。
热流道模具的优点：)缩短制件成型周期;2)节省塑料原料;3)减少废品，提高产品质量;4)消除后续工序，有利于生产自动化;5)扩大注塑成型工艺应用笵围。
同时也存在模具成本上升、制作工艺设备要求高、操作维修复杂等缺点。
在工业较为发达的国家和地区热流道模具生产极为活跃，热流道模具生产比例不断攀升，甚至有些10人以下的小模具厂都进行热流道模具的生产。
但在我国热流道技术的研究才刚刚开始，应用范围局限在规模企业，设计能力相对空白，因而对该技术应用的研究具有极其重要的意义。
1 热流道系统的种类与应用在应用热流道技术时，浇口型式的正确选择至关重要。
浇口型式直接决定热流道系统元件的选用及模具的制造与使用。
因而根据浇口型式的不同可将热流道系统分成热尖式热流道系统、浇套式热流道系统、阀式热流道系统等三大类型，每种类型的热流道系统都有其重要的应用特点与适用范围。
在选用浇口与热流道系统种类时需要考虑很多因素，其中最重要的是塑料基体种类与添加剂、零件的重量与尺寸壁厚、零件的质量要求、工具寿命及零件产量要求等。
浅析塑料注塑模热流道技术
科技资讯科技资讯S I N &T NOLOGY I NFORM TI O N2008N O .11SC I ENC E &TEC HN OLO GY I NFO RM ATI O N高新技术热流道技术是应用于塑料注塑模浇注流道系统的一种先进技术，是塑料注塑成型工艺发展的热点方向，热流道注射成型法于20世纪50年代问世，经历了一段较长时间的推广以后，其应用普及率逐年上升。
80年代中期，美国的热流道模具占注射模具总数的15%～17%，欧洲为12%～15%，日本约为10%。
但到了90年代，美国生产的塑料注射模具中热流道模具已占40%以上，在大型制品的注射模具中则占90%以上。
而在中国，这一技术的真正推广应用不过是近几年的事。
热流道系统工作原理是在塑料模具流道附近或中心设有加热棒和加热圈，从注塑机喷嘴出口到浇口的整个流道都处于高温状态，使流道中的塑料保持熔融，停机后一般不需要打开流道取出凝料，再开机时只需加热流道到所需温度即可。
因此，热流道工艺有时称为热集流管系统，或者称为无流道模塑。
理想的注塑系统应形成密度一致的部件，不受所有的流道、飞边和浇口的影响。
相对冷流道来讲，热流道要做到这一点，就必须维持材料在热流道内的熔融状态，不会随成形件送出。
热流道工艺有时称为热集流管系统，或者称为无流道模塑。
基本来讲，可以把热集流管视为机筒和注塑机喷嘴的延伸部分。
热流道系统的作用就是把始终保持在熔融状态材料送到模内的每一浇口。
1热流道技术的优、缺点熟悉注塑工艺的朋友都知道，常规注塑成型经常会有以下不利因素的出现：充模困难；薄壁大制件的变形；浇道原材料的浪费；多模腔模具的注塑件质量不一。
热流道技术的出现，则给这些问题提供了比较完善的解决方案，一般来讲，采用热流道有以下的好处：1.1节约原材料，降低成本传统模具注塑时会产生水口料,要求高的塑胶产品是不许用水口料(再生二次料),因为水口料重复使用会使塑料份子结构和性能降解,再用就会影响产品质量。

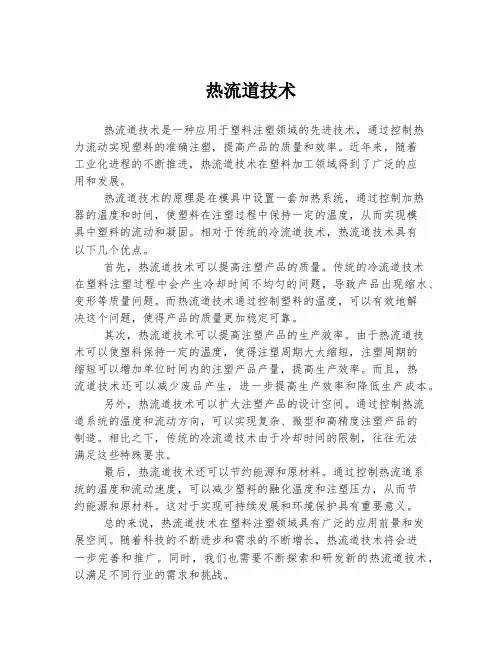

热流道技术
热流道技术热流道技术是一种应用于塑料注塑领域的先进技术，通过控制热力流动实现塑料的准确注塑，提高产品的质量和效率。
近年来，随着工业化进程的不断推进，热流道技术在塑料加工领域得到了广泛的应用和发展。
热流道技术的原理是在模具中设置一套加热系统，通过控制加热器的温度和时间，使塑料在注塑过程中保持一定的温度，从而实现模具中塑料的流动和凝固。
相对于传统的冷流道技术，热流道技术具有以下几个优点。
首先，热流道技术可以提高注塑产品的质量。
传统的冷流道技术在塑料注塑过程中会产生冷却时间不均匀的问题，导致产品出现缩水、变形等质量问题。
而热流道技术通过控制塑料的温度，可以有效地解决这个问题，使得产品的质量更加稳定可靠。
其次，热流道技术可以提高注塑产品的生产效率。
由于热流道技术可以使塑料保持一定的温度，使得注塑周期大大缩短，注塑周期的缩短可以增加单位时间内的注塑产品产量，提高生产效率。
而且，热流道技术还可以减少废品产生，进一步提高生产效率和降低生产成本。
另外，热流道技术可以扩大注塑产品的设计空间。
通过控制热流道系统的温度和流动方向，可以实现复杂、微型和高精度注塑产品的制造。
相比之下，传统的冷流道技术由于冷却时间的限制，往往无法满足这些特殊要求。
最后，热流道技术还可以节约能源和原材料。
通过控制热流道系统的温度和流动速度，可以减少塑料的融化温度和注塑压力，从而节约能源和原材料。
这对于实现可持续发展和环境保护具有重要意义。
总的来说，热流道技术在塑料注塑领域具有广泛的应用前景和发展空间。
随着科技的不断进步和需求的不断增长，热流道技术将会进一步完善和推广。
同时，我们也需要不断探索和研发新的热流道技术，以满足不同行业的需求和挑战。
热流道工作原理
热流道工作原理
热流道工作原理是指通过电加热将热能传导至流道系统，以保持塑料材料在注塑过程中的熔融状态，实现高效、准确的注塑成型。
其工作原理主要包括以下几个步骤：
1. 加热：通过热流道系统中的加热元件（如电热管或热板）向流道传递热能，将塑料原料加热至熔融温度。
2. 保温：热能将传导至整个流道系统，包括模具中的流道和喷嘴。
在注塑过程中，热流道必须保持一定的温度，以确保塑料材料始终处于熔融状态，避免冷却造成流道堵塞。
3. 注射：熔融塑料通过喷嘴进入模具的腔体中。
在注塑过程中，热流道会保持塑料材料的熔融温度，提高塑料流动性，同时避免材料过早冷却导致注塑不良。
4. 冷却：在塑料材料填充腔体后，冷却系统会开始发挥作用，冷却模具温度以使塑料材料凝固成型。
与传统注塑相比，热流道可以通过独立的冷却控制，更精确地调整冷却速度和温度，以提高注塑成型品质和效率。
热流道工作原理通过控制温度进行熔融和冷却的优化，能够有效避免流道堵塞、减少材料损耗和工艺参数调试时间，提高注塑产能和制品质量，成为现代注塑技术中不可或缺的重要工艺手段。
热流道工艺
热流道工艺热流道工艺是注塑成型加工中的一种高级技术，主要是指在注塑模具中设置一定数量的电加热元件，通过控制这些元件的加热、保温、降温等操作来实现注塑成型。
热流道工艺在制造高品质注塑产品中具有显著的优势。
一、热流道工艺的基本原理热流道工艺是在注塑模具中安装热流道系统，对热流道、塑料流道进行控制，以提高塑料制品的成型质量和效率。
热流道的安装和设置，直接影响到注塑制品的质量和成本。
热流道技术以模具为核心，通过模具上设置的凹模和凸模将塑料熔体注入模具中，在模具凝固之前，通过热流道系统控制热流的流向和热量大小，使得注塑制品在成型过程中能够得到尽可能稳定的温度和热量传导，从而实现塑料熔体的均匀流动、充填和冷却，获得更好的注塑成型品质。
1、增强塑料流动性：通过热流道技术对注塑模具进行加热和保温，可以使熔体得到良好的流动性，使得产品的成型过程更加均衡和稳定，从而可以得到更高质量的制品。
2、降低熔体温度：在注塑过程中，热流道系统可以通过控制热量大小和流向，降低熔体的温度，从而可以减少熔体的收缩率，防止模具的变形和制品的变型，提高制品的成型准确性和精度。
3、节省原材料：通过热流道技术可以减少产品的毛边和壳体斑点，并且能够降低熔体加热的能耗，从而可以减少废品率，提高产品的产出率，节省原材料和能源。
4、提高注塑速度和效率：热流道技术可以加快形成时间，缩短注塑周期，并提高注塑速度，使得制品的生产效率更高。
5、提高产品外观和品质：热流道技术可以精确控制塑料的熔体温度和流动路径，防止制品的变形和缩水，并且可以减少外观缺陷和内部缺陷，从而提高制品的外观和品质。
三、热流道系统的组成和工作原理热流道系统主要由热流道模具、加热元件、温度控制器、热流道控制器、冷却系统、自动开关等组成。
1、热流道模具: 热流道模具一般都是由薄壁塑料和耐高温合金等材料制成的，模具表面需要加工出精密的流道、喷头和冷却通道，以保证熔体的流动和制品的质量。
2、加热元件: 热流道模具中需要安装一定数量的加热元件，以便对模具内部进行加热和保温。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
此文来源于中国注塑财富网：
标题：注塑模具热流道技术知识
热流道浇注系统可理解为注射成型机械的延伸。
热流道系统的功能是绝热地将热塑性熔体送到成型模具附近或直接送入模具。
热流道能够独立地加热，而在注塑模具中热绝缘，这样能够单独补偿因为与“冷”模具接触而造成的热量损耗。
热流道模具已被成功地用于加工各种塑料材料，可以用冷流道模具加工的塑料材料几乎都可以用热流道模具加工。
其零件最小的在0.1克以下，最大的在30公斤以上。
热流道模具在电子、汽车、医疗、日用品、玩具、包装、建筑、办公设备等领域都有着到广泛的应用。
一个成功的热流道模具应用项目需要多个环节予以保障。
其中最重要的有两个技术因素：一是塑料温度的控制;二是塑料流动的控制。
一个典型的热流道系统由如下几部分组成：
1)热流道板(MANIFOLD);
2) 喷嘴(NOZZLE);
3) 温度控制器;
4)辅助零件。
热流道模具的优点：
)缩短制件成型周期;
2)节省塑料原料;
3)减少废品，提高产品质量;
4)消除后续工序，有利于生产自动化;
5)扩大注塑成型工艺应用笵围。
同时也存在模具成本上升、制作工艺设备要求高、操作维修复杂等缺点。
在工业较为发达的国家和地区热流道模具生产极为活跃，热流道模具生产比例不断攀升，甚至有些10人以下的小模具厂都进行热流道模具的生产。
但在我国热流道技术的研究才刚刚开始，应用范围局限在规模企业，设计能力相对空白，因而对该技术应用的研究具有极其重要的意义。
1 热流道系统的种类与应用
在应用热流道技术时，浇口型式的正确选择至关重要。
浇口型式直接决定热流道系统元
件的选用及模具的制造与使用。
因而根据浇口型式的不同可将热流道系统分成热尖式热流道系统、浇套式热流道系统、阀式热流道系统等三大类型，每种类型的热流道系统都有其重要的应用特点与适用范围。
在选用浇口与热流道系统种类时需要考虑很多因素，其中最重要的是塑料基体种类与添加剂、零件的重量与尺寸壁厚、零件的质量要求、工具寿命及零件产量要求等。
1.1 热尖式热流道系统(HOT TIP)
其工作原理就是通过位于喷嘴前端的镶件HOT TIP与冷却系统相结合，以对浇口处的塑料成型加工温度进行精确的调整和控制。
因而喷嘴镶件HOT TIP的制造材料与形状设计非常重要。
热尖式(HOT TIP)热流道系统可以用于加工绝大多数结晶型和非结晶型塑料如PP、PE、PS、LCP、PA、PET、PBT、PEEK、POM、PEI、PMMA、ABSPVC、PC、PSU、TPU等。
一般来说，热尖式浇口多用于中小尺寸零件的加工，尤其适用于微小零件的加工。
浇口截面直径大多在0.5mm-2.0mm之间。
浇口截面直径的确定主要由零件重量与壁厚决定，当然也要考虑材料与零件质量要求。
若使用截面直径较小的浇口，注射充模阶段结束后浇口封闭快、零件上浇口痕迹小、零件表面美观质量好。
如果浇口直径过小，将导致塑料流经浇口时剪切速率过高，会严重损坏塑料熔体分子链结构或塑料中的添加材料，致使制品质量不合格无法满足使用要求。
在对浇口尺寸的选择上一惯做法是根据零件浇口处壁厚来初步确定浇口大小：浇口直径=(0.75-1.0)零件浇口处壁厚。
加工易流塑料取较小值，加工难流动的塑料或对剪切敏感的塑料则取较大值。
通常热尖式浇口直接开在零件上，亦可将其开在冷浇道上再将冷浇口开在零件上。
这就是热流道与冷流道相结合的一种模具系统。
在应用热尖式浇口制作塑料零件时，总会或多或少在零件上留下浇口痕迹。
很多时侯浇口痕迹会高出零件表面，影响到零件的美观或影响到与其它零件的装配。
所以在选择浇口位置时，应尽量将浇口放在零件上的凹进隐蔽处。
1.2浇套式热流道系统 (SPRUE GATING)
在浇套式热流道系统里，塑料经过畅通的流道(OPEN PIPE)进入模腔。
浇口处塑料流动压力损失小。
浇套式热流道系统比较适合于中等尺寸重量以上零件的注塑加工成型。
使用浇套式热流道系统的优点是塑料在流经浇口充模时所经历的剪切速率低，零件成型后残余应力小，变形程度少，零件机械强度比较好。
与热尖式浇口相比，浇套式浇口尺寸要大一些，所以浇口痕迹也可能会比较大。
因此，一般情况下对于浇口美观程度要求较严格的模具常采用塑料注塑成型法;而对浇口美观程度要求不高的内部结构件则可由浇套式热流道系统制造。
人们也常常将浇套式浇口与冷浇道结合使用，即把浇套式喷嘴作为主浇道，将浇套式浇口开在冷浇道上。
在这种应用中，浇套式浇口可开的大一些以利于塑料流动，因为无人在意冷浇道上的浇口痕迹大小。
与应用热尖式热流道系统类似，浇口处塑料温度与模具温度的控制极为重要。
需要围绕浇口设置独立的冷却回路。
因为浇套式浇口尺寸比较大，如果浇口处温度控制的不好，就更容易出现浇口在开模后密封不住塑料流淌的问题。
浇套式热流道系统的喷嘴镶件也有多种尺寸形状及制造材料的变化，要结合欲加工的塑料种类(如结晶型塑料还是非结晶型塑料)与浇
口冷却情况等来综合考虑。
1.3 阀式热流道系统 (VALVE GATING) <span style="color。
