静电喷塑中常见故障分析

静电喷塑中常见故障分析请具体点说明.除油不净可以造成这个问题静电喷塑中常见故障分析出粉正常但不上粉或者上粉很少 ?主机喷枪保险烧断（1A） ? ? 更换1A的喷枪保险喷枪进水，高压静电被短路，系统处于保护状态，输出电压很低分解并充分吹干喷枪，检查并解决水分来源，保证压缩空气干燥。

选用粉末不是静电喷涂用粉末、粉末受潮、粉末质量不佳 ? ? 换用合格的静电粉末工件与主机之间的接地连接不良 ? ? 检查接地线连接情况输出电压调的过低 ? ? 推荐工作电压：60-70KV上粉效果不理想 ? ? 输出电压过低 ? ? 推荐工作电压：60-70KV 空气压力过大，粉末被吹跑 ? ? 调整射粉气压粉末受潮或者质量不佳 ? ? 换用合格的静电喷涂用粉末涂料工件接地线接触不良或者挂钩上沾有过厚的已经固化的粉末 ? ?检查工件接地通路,清理挂钩粉末雾化不良 ? ? 流化气压过低或者粉末轻度受潮或者粉末质量不佳 ? ? 增大流化气压，换用干燥合格的粉末吸粉泵堵塞或者损坏 ? ? 清理或者联系我们及时更换吸粉泵工作指示灯不亮 ? ?喷枪的电缆线插座不良、枪机行程过短，不能扣动枪内的开关 ? ? 检查喷枪电缆线，调整扳机顶螺丝电源指示灯不亮 ? ? 电源插座没电、电源线与插座接触不良、电源保险烧断（） ? ? 检查电源和检查更换电源保险不出粉 ? ? 喷枪的出粉口被扩散头堵住（新枪经典，多次发生） ? ? 向外调整扩散头位置电磁阀不动作，没有射粉气压输出 ? ? 检查电磁阀的插头和连线连接喷枪的输粉管弯折或者脱落，气压连接管接错（射粉与稀释颠倒） ? ? 检查输粉管与各条气管喷塑机进气阀门没有打开，或者气压过低 ? ? 打开阀门并调整射粉气压到~喷枪控制线、扳机开关、喷枪连接到主机的插座接触不良（扣动板机时主机内没有“卡达”声） ? ? 检查连线和插头稀释气压（二次气）过大 ? ? 先将稀释气压完全关闭试机吸粉泵上的出粉咀堵塞 ? ? 清理，并注意经常检查220V交流电压过低，设备供电不足，电磁阀打不开（新发现） ?调整电源电压或者加一个稳压器不出粉或一通气就一直出粉 ? ? 高压空气中有水，且工作环境温度太低，电磁阀阀芯被冻住，特点是主机工作指示灯显示正常，电磁阀不动作（新发现）。

? ? 用电吹风给电磁阀加热化开，并解决水分和温度问题。

出粉不良出粉少或者出粉不均匀 ? ? 输粉管过长 ? ? ? 输粉管不能擅自加长流化气压过低，粉末流化不良 ? ? 调整流化气压射粉气压过低出粉量会变小 ? ? 调整射粉气压粉末受潮结团或者混有杂质 ? ? 更换粉末，注意防潮吸粉泵上的出粉咀被粉末堵塞 ? ? 清理，并注意检查及防潮清理过程中不慎弄坏（改变）了吸粉泵的结构 ? ? 联系我们及时更换吸粉泵稀释气压过大或者稀释气压没有关严或者稀释气压调节阀失灵漏气 ? ? 拆下并检查稀释气压管的输出气射粉气压调的很大实际感觉输出气压仍很小（北方冬季），多是因为压缩空气中有水结冰所致 ? ? 用电热吹风机的热风吹各个调压阀的阀体金属部分使冰化掉。

出粉过多 ? ? 射粉气压太高，或者流化气压过低 ? ? 适当调整气压出粉时多时少 ? ? 分，粉末流化不正常，一般是流化气压过低，粉末没有流化 ? ? 调整流化气压喷枪麻手 ? ? 整个系统（主机、工件）的接地线接地不良 ? ? 系统接地线必需良好接地人体充电 ? ? 喷枪接地线没有良好接地，人体吸收的静电电荷不能及时泄放而积累 ? ? 检查喷抢握把接地线喷粉时打火 ? ? 工件接地不良，挂架挂钩表面积累固化粉末过多 ? ?检查工件接地情况，清理挂钩挂架喷枪离工件太近 ? ? 喷枪与工件要保持一定的距离喷枪电流反馈控制电路故障 ? ? 联系专业人员检查维修针孔 ? ? 输出电压偏高或者与工件距离过近击穿粉末涂层 ? ?缩孔 ? ? 工件表面有油污、粉尘，固化后会形成缩孔，缝隙处尤其严重 ? ?不同成分的粉末混合使用会造成各种意外情况 ? ?气泡 ? ? 工件表面有水、油等，受热蒸发所致 ? ?漆膜附作力不够 ? ? 前处理不干净，工件表面有锈、水、油污、粉尘、灰尘 ? ?工件的氧化膜未去除 ? ?工件烘烤温度不够高或者保温时间不够，注意烤炉显示温度与工件实际温度的差距。

? ?扳机阻力过大 ? ? 扳机顶螺丝调整不合适，扳机复位弹簧过硬 ? ? 调整扳机顶螺丝，调整扳机复位弹簧喷枪扳机不复位 ? ? 喷枪握把内进粉，阻碍扳机运动 ? ? 分解清理喷枪（用高压空气）工件边角拉丝 ? ? 喷枪电压过高，静电喷粉的静电电压并不是越高越好 ? ?喷涂大面积平板工件时，涂层厚度不均匀，（有的地方过厚）主要原因是喷枪输出静电电场强度不够，不能有效的自动限制粉层厚度，致使粉末过分堆积过厚） ? ? 将喷枪输出电压调高（喷枪必须具备高压打火抑制能力），或者更换性能合格的静电喷枪。

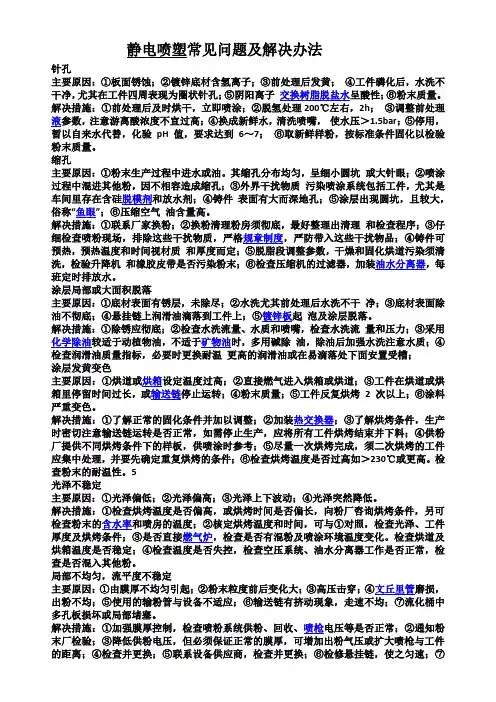

1 涂层杂质常见杂质主要来源于喷粉环境中的颗粒，以及其他各种因素引起的杂质，现概括如下。

固化炉内杂质。

解决方法是用湿布和吸尘器彻底清洁固化炉的内壁，重点是悬挂链和风管缝隙处。

如果是黑色大颗粒杂质就需要检查送风管滤网是否有破损处，有则及时更换。

喷粉室内杂质。

主要是灰尘、衣物纤维、设备磨粒和喷粉系统积垢。

解决方法是每天开工前使用压缩空气吹扫喷粉系统，用湿布和吸尘器彻底清洁喷粉设备和喷粉室。

悬挂链杂质。

主要是悬挂链挡油板和一次吊具接水盘（材质为热镀锌板）被前处理酸、碱蒸气腐蚀后的产物。

解决方法是定期清理这些设施粉末杂质。

主要是粉末添加剂过多、颜料分散不均、粉末受挤压造成的粉点等。

解决方法是提高粉末质量，改进粉末储运方式。

前处理杂质。

主要是磷化渣引起的大颗粒杂质和磷化膜黄锈引起的成片小杂质。

解决方法是及时清理磷化槽和喷淋管路内积渣，控制好磷化槽液浓度和比例。

水质杂质。

主要是前处理所使用的水中含砂量、含盐量过大引起的杂质。

解决方法是增加水过滤器，使用纯水做为最后两级清洗水。

2 涂层缩孔前处理除油不净或者除油后水洗不净造成表面活性剂残留而引起的缩孔。

解决方法是控制好预脱脂槽、脱脂槽液的浓度和比例，减少工件带油量以及强化水洗效果。

水质含油量过大而引起的缩孔。

解决方法是增加进水过滤器，防止供水泵漏油。

压缩空气含水量过大而引起的缩孔。

解决方法是及时排放压缩空气冷凝水。

粉末受潮而引起的缩孔。

解决方法是改善粉末储运条件，增加除湿机以保证回收粉末及时使用悬挂链上油污被空调风吹落到工件上而引起的缩孔。

解决方法是改变空调送风口位置和方向。

混粉而引起的缩孔。

解决方法是换粉时彻底清理喷粉系统3 涂层色差粉末颜料分布不均匀引起的色差。

解决的方法是提高粉末质量，保证粉末的L、a、b相差不大而且正负统一。

固化温度不同引起的色差。

解决方法是控制好设定温度和输送链速度，以保持工件固化温度和时间的一致性和稳定性。

涂层厚薄不均匀引起的色差。

解决方法是调整好喷粉工艺参数和保证喷粉设备运行良好以确保涂层厚度均匀一致4 涂层附着力差前处理水洗不彻底造成工件上残留脱脂剂、铬化渣或者水洗槽被碱液污染而引起的附着力差。

解决方法是加强水洗，调整好脱脂工艺参数以及防止脱脂液进入磷化后的水洗槽。

磷化膜发黄、发花或者局部无磷化膜而引起的附着力差。

解决方法是调整好磷化槽液浓度和比例，提高磷化温度。

工件边角水分烘干不净而引起的附着力差。

解决方法是提高烘干温度固化温度不够而引起的涂层大面积附着力差。

解决方法是提高固化温度深井水含油量、含盐量过大而引起的附着力差。

解决方法是增加进水过滤器，使用纯水做为最后2道清洗水。

总之，粉末静电喷涂技术及其应用方法还有很多，在实践中需要灵活运用。

5 粉末涂层桔皮粉末涂料桔皮外观的判断方法：（1）目测法在此测试中，样板置于双管荧光灯下。

通过适当放置样板可获得样板的反射光源。

定性分析反射光的清晰度就可以从视觉上评估流动和流平性质。

在流动性差（桔皮）情况下，两个荧光灯管看起来模糊，不清晰，而高流动性产品则可获得清晰的反射。

（2）“外形测量法”在此方法中，通过高灵敏探针的偏移来记录表面形状。

由此可快速区别由缩孔、针孔或脏污物引起的粗糙、桔皮以及流动不佳引起避免桔皮的发生在新设备制造涂装中，涂层外观变得越来越重要。

因此，涂料工业的主要目标之一是根据用户的最终要求使涂料性能达到最佳，这其中也包括表面外观满意。

表面状况通过颜色、光泽、雾影度和表面结构等因素影响视觉效果。

光泽和映象清晰度常用于控制涂层的外观。

然而即使用对光泽度很高的涂膜，其表面的波动度也影响着整个涂膜的外观，同时认为光泽测量也控制不了波动的视觉效果，这种效应也被称为“桔皮”。

桔皮或微波动是尺寸大小在～10mm之间的波纹状结构。

在高光泽的涂层表面，人们可看到波状、明暗相间的区域。

可以区分两种不同等级的波动：长波动，也称为桔皮，这是间隔达2～3距离上能观察到的波动；另一种叫短波动或微波动，这是间距约50cm处观察到的波动。

要指出的是有时为了遮盖底材的表面缺陷或者获得特殊的涂层表面外观，而有目的的设计一定的波动度或波纹结构。

因此，“桔皮”可定义为“高光泽表面的波状结构”，其使漆层表面产生斑纹、未流平的视觉外观。

粉末涂料涂膜的视觉外观（光泽、雾影度、流平桔皮）的控制非常重要，特别是在不同埸合喷涂的部件组装时。

影响粉末涂料中涂膜流动和外观的因素：在工业涂料中、粉末涂料在制备和成膜过程中的相变化是独特的。

由于缺乏溶剂来润湿和提高涂膜流动性，导致粉末涂料比液体涂料更难去除表面缺陷。

虽然两者的主要组份类似，但相比于液体涂料、热固性的粉末涂料立足于十分不同的机理。

粉末涂料是无溶剂的均一体系。

在制备过程中，颜料和其它组份通过熔融混合被分散和部分包裹于低分子固体树脂中。

粉末涂料使用是通过空气把粉末传送到底材上（粉末悬浮于空气中），再通过电荷使之附着于底材上。

在预定的温度下加热，使粉末颗粒熔化、聚集在一起（聚结），流动（成膜），接着流平，这期间通过一个有粘性的液态阶段润湿表面），最后化学交联形成高分子量的涂膜，这就是粉末涂料的成膜过程。

粉末涂料的桔皮问题影响涂膜流动和外观的因素：成膜过程可分为熔融聚结，形成涂膜，流平三个阶段，在给定温度下，控制熔融聚结速度最重要的因素是树脂的熔点、熔融态粉末颗粒的粘度以及粉末颗粒的大小。

为了使流动效果最佳，熔融聚结应当尽可能快地完成，以便有较长时间来完成流平阶段。

固化剂的使用缩短了可供流动和流平所需的时间，因而那些极为活性的粉末形成的涂膜常呈现桔皮。

影响涂膜流动和流平的关键因素是树脂的熔融粘度、体系的表面张力和膜厚。

转而，熔融粘度尤其取决于固化温度、固化速度和升温速率。

以上提及的种种因素，连同粒径分布和膜厚，通常由所要求的涂膜性能、被涂物件和粉末施工条件等所决定。
