SBS改性沥青的流变特性
• G*/sinδ是个计算参数，其大小反映了沥青胶结料抗车 辙的能力。
• 因为sinδ是一个无量纲的量，因此G*/sinδ的物理意义 仍然还是表征应力应变关系的“模量”，
• 由于G*和δ是随温度和荷载变化而变化的变量，因此， 抗车辙因子是G*和δ的函数。
为线性粘弹性材料
沥青胶结料的流变特性
• 沥青胶结料的流变特性可用复数劲度模 量与相位角来表征；
沥青胶结料的复数模量
• 在以某一角频率为ω 的交变应力（或应变）作 用下，作为响应的交变应变（或应力）具有相 同的振动频率；
• 用矢量形式表示应力与应变； • 复数模量＝应力矢量/应变矢量；
E * E '2 E ''2
添加SBS对沥青高温性能的影响 ——RTFOT前的相位角降低
相位角降低
30
25
20
KL
15
LL PJ
10
QP
5
0 16 22 28 34 40 46 52 58 64 70 76 82 88 温度
添加SBS对沥青高温性能的影响 ——RTFOT后的相位角降低
相位角降低
25
20
KL
15
LL
10
PJ
QP
相位角
90 85 80 75 70 65 60 55 50 45 40
16 22 28 34 40 46 52 58 64 70 76 82 88 94
温度
MKL-B MKL-A MLL-B MLL-A MPJ-B MPJ-A MQP-B MQP-A
RTFOT对相位角的影响
相位角降低（%）
20
KL
温度
RTFOT前、后SBS改性沥青的剪切 复数模量随温度的变化曲线
剪切复数模量
10000
1000
100
10
1
0.1 16 22 28 34 40 46 52 58 64 70 76 82 88 94 温度
MKL-B MKL-A MLL-B MLL-A MPJ-B MPJ-A MQP-B MQP-A
SBS改性沥青的相位角与温度的关 系曲线
相位角
75.0
70.0 65.0 60.0 55.0 50.0
70-22 76-16 70-28 82-16 82-22 82-22 76-22 76-16
45.0
70
76
82
温度（℃）
SBS改性沥青的相位角与温度的关 系曲线
相位角
90
85
80
75
MKL
70
MQP
1
0.1 16 22 28 34 40 46 52 58 64 70 76 82 88 94 温度
纯沥青和SBS改性沥青的车辙因子 G*/sinδ 与温度的关系曲线
车辙因子(G*/sinδ )
10000
KL
1000
MKL
LL
100
MLL
10
PJ
MPJ
1
QP
MQP
0.1
16 22 28 34 40 46 52 58 64 70 76 82 88 94
• 通常普通纯沥青的复数剪切模量随温度增大而 逐渐趋近于零的变化速度比SBS改性沥青要快 得多；
• SBS改性沥青的复数剪切模量与试验温度在半 对数坐标上是线性相关的。
SBS改性沥青的复数剪切模量与温 度的关系
• SBS改性沥青的复数剪切模量大小与其 高温性能等级有关；
• 在相同温度下，SBS改性沥青的高温性 能等级越高，复数剪切模量越大，也就 是说，曲线在图中的位置越高；
15
MKL
LL
10
MLL
5
PJ
MPJ
0
QP
MQP
-5
16 22 28 34 40 46 52 58 64 70 76 82
温度
RTFOT前、后相位角随温度的变化 曲线——X.Lu
添加SBS对沥青高温性能的影响 ——RTFOT前的复数模量增量
复数模量增量（%）
700
600
500
400
KL
300
LL PJ
弯曲梁流变仪原理
BBR试验应力、应变曲线
Constant (Creep) Load
Load
deflection Deflection
Time
Time
纯沥青和SBS改性沥青的蠕变劲度 随温度的变化曲线
蠕变劲度
1400 1200 1000
800 600 400 200
0 -40
-30
-20
-10
温度
——相位角与温度的关系
SBS改性沥青的相位角与温度的关 系
• 沥青胶结料的相位角可以通过在进行动态剪切流变试 验时直接测量获得；
• 对于纯沥青，随着温度的升高，粘度降低，相应其动 态剪切试验时的相位角增大；
• 对于SBS改性沥青，在进行动态剪切流变试验中，相 位角随着试验温度变化升高的规律：
– 相位角增大 – 相位角降低 – 相位角基本不变
MLL MPJ
65
MQP
60
55
50
0
20
40
60
80
100
温度（℃）
纯沥青和SBS改性沥青的相位角与 温度的关系曲线
相位角
90
85
KL
80
MKL
75
LL
70
MLL PJ
65
MPJ
60
QP
55
MQP
50
16 22 28 34 40 46 52 58 64 70 76 82 88 94
温度
瑞典X.Lu教授的试验结果
• 由于sinδ＜0，对于G*/sinδ，相当于把复数剪切模量 G*在数值上扩大了1/sinδ倍，或者是把复数剪切模量 的粘性分量G*×sinδ扩大了１/（sinδ）2倍。
SBS改性沥青的车辙因子G*/sinδ 与温度的关系曲线
车辙因子(G*/sinδ )
10000
1000
MKL
100
MLL
10
MPJ
KL
0.4
MKL
LL
0.3
MLL
0.2
PJ
MPJ
0.1
QP
MQP
0
-42 -36 -30 -24 -18 -12 -6 0
温度
添加SBS对沥青低温性能的影响 ——蠕变速率变化
蠕变速率差
0.08
0.06
0.04
0.02
200
QP
100
0
-100
16 22 28 34 40 46 52 58 64 70 76 82 88
温度
添加SBS对沥青高温性能的影响 ——RTFOT后的复数模量增量
复数模量增量（%）
600
500
400
KL
300
LL
200
PJ
100
QP
0
-100 16 22 28 34 40 46 52 58 64 70 76 82 温度
剪切复数模量
10000
1000
MKL
100
MLL
10
MPJ
MQP
1
0.1 16 22 28 34 40 46 52 58 64 70 76 82 88 94 温度
纯沥青和SBS改性沥青的复数剪切 模量与温度的关系曲线
剪切复数模量
10000
KL
1000
MKL
100
LL MLL
10
PJ
MPJ
1
QP
MQP
物
试验仪器与方法
• 试验仪器：
– 动态剪切流变仪（DSR） – 弯曲梁流变仪（BBR） – 辅助设备：旋转薄膜烘箱、压力老化容器
• 试验方法：
– DSR——AASHTO-TP5（用动态剪切流变仪测定沥 青胶结料的流变特性）
– BBR——AASHTO-TP1（用弯曲梁流变仪测定沥青 胶结料的弯曲蠕变劲度）
• 像沥青胶结料这样的粘弹性材料，其相位角在 0到90度之间。
沥青胶结料的相位角
• 相位角的大小不仅与试验温度有关，而 且与沥青胶结料的粘弹特性密切相关， 在高温条件下，相位角接近于90度，在 低温条件下，相位角接近于0度。
• 在多数情况下，或者在沥青路面的使用 温度条件下，沥青胶结料主要表现为粘 弹性，在这个温度范围内，动态剪切流 变试验的相位角在0到90度之间。
动态剪切流变仪
动态剪切流变仪
动态剪切流变仪
弯曲梁流变仪
旋转薄膜烘箱（RTFO）
163 C
压力老化容器（PAV）
沥青胶结料的流变特性
• 沥青材料是一种典型的、具有流变特性 的粘弹性材料
• 在大应变或高温条件下显示为牛顿流体 材料
• 在小应变或低温条件下显示为弹性材料 • 在一定的应变范围内或室温条件下显示
SBS改性沥青的流变特性
流变学
• 流变学是研究材料在力的作用下，物质 的流动和变形的构成及随时间变化与发 展的一般规律的科学。
材料流变特性
• 在一定条件下，几乎所有的材料都会产 生流动变形
• 流变特性可用应力与应变之间的时间依 赖关系来表征
SBS改性沥青
• S——Styrene：苯乙烯 • B——Butadiene：丁二烯 • SBS——苯乙烯-丁二烯-苯乙烯嵌段共聚
5
0 16 22 28 34 40 46 52 58 64 70 76 82 温度
不同SBS的改性效果——RTFOT前

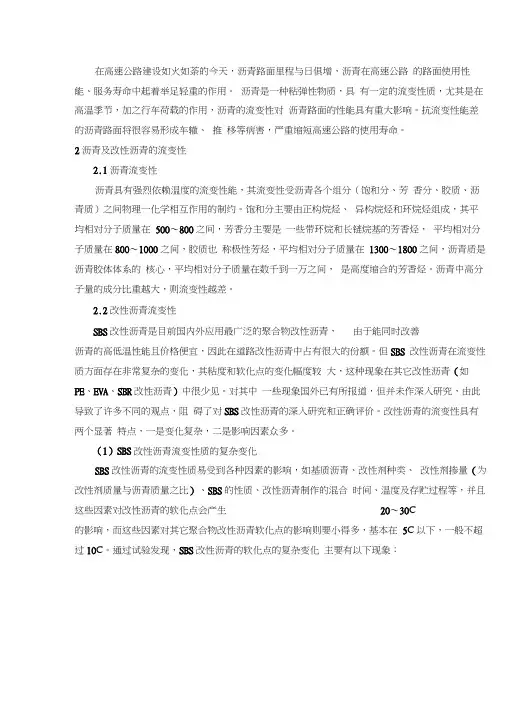

浅析沥青流变性及其影响因素
在高速公路建设如火如荼的今天，沥青路面里程与日俱增，沥青在高速公路的路面使用性能、服务寿命中起着举足轻重的作用。
沥青是一种粘弹性物质，具有一定的流变性质，尤其是在高温季节，加之行车荷载的作用，沥青的流变性对沥青路面的性能具有重大影响。
抗流变性能差的沥青路面将很容易形成车辙、推移等病害，严重缩短高速公路的使用寿命。
2沥青及改性沥青的流变性2.1沥青流变性沥青具有强烈依赖温度的流变性能，其流变性受沥青各个组分（饱和分、芳香分、胶质、沥青质）之间物理一化学相互作用的制约。
饱和分主要由正构烷烃、异构烷烃和环烷烃组成，其平均相对分子质量在500〜800之间，芳香分主要是一些带环烷和长链烷基的芳香烃，平均相对分子质量在800〜1000之间，胶质也称极性芳烃，平均相对分子质量在1300〜1800之间，沥青质是沥青胶体体系的核心，平均相对分子质量在数千到一万之间，是高度缩合的芳香烃。
沥青中高分子量的成分比重越大，则流变性越差。
2.2改性沥青流变性SBS改性沥青是目前国内外应用最广泛的聚合物改性沥青，由于能同时改善沥青的高低温性能且价格便宜，因此在道路改性沥青中占有很大的份额。
但SBS 改性沥青在流变性质方面存在非常复杂的变化，其粘度和软化点的变化幅度较大，这种现象在其它改性沥青（如PE、EVA、SBR改性沥青）中很少见。
对其中一些现象国外已有所报道，但并未作深入研究，由此导致了许多不同的观点，阻碍了对SBS改性沥青的深入研究和正确评价。
改性沥青的流变性具有两个显著特点，一是变化复杂，二是影响因素众多。
（1）SBS改性沥青流变性质的复杂变化SBS改性沥青的流变性质易受到各种因素的影响，如基质沥青、改性剂种类、改性剂掺量（为改性剂质量与沥青质量之比）、SBS的性质、改性沥青制作的混合时间、温度及存贮过程等，并且这些因素对改性沥青的软化点会产生20〜30C的影响，而这些因素对其它聚合物改性沥青软化点的影响则要小得多，基本在5C以下，一般不超过10C。
对SBS改性沥青的性能研究
对 Ｓ Ｓ改性沥青的性能研 究 Ｂ
Ｐｅ ｆ ｍ ａ ｃ ｕ ｉ ＢＳ ｏ ｆｅ ｐｈａ ｔ ｒ ｏｒ ｎ ｅ Ｓｔ ｄｙ Ｏ ｌＳ Ｍ ｄｉ ｄ Ａｓ ｉ ｌ
吴 凯 旋 Ｗ ｕＫａｘ ａ ｉｕ ｎ
（ 广州 市市 政工程 维修 处 ， 州 ５ ０ ０ ） 广 １０ ０
关键 词： Ｂ Ｓ Ｓ改性 沥青 ； 入度 ； 化 点； 针 软 延度 ； 变特性 流
Ｋ ｅ ｗｏ ｄ ：Ｓ３ ｄｆｅ ｐ ａ ｔ ｅ ｄｅ ｐ ｎ ｔａ ｉｎ； ｏ ｅ ｎ ｏｎｔｄｕ ｔｉｙ ｒ ｅ ｌｇｃ ｌｂ ｈ ｖｏ ｙ ｒ ｓ ＩＳ ｍｏ ｉ ｄａ ｈ ｌ；ｎ ｅ ｌ ｅ ｅｒｔ ｉ ｓ ｏ ｓ ｆ ｎｉｇ ｐ ｉ ； ｃｉ ｔ； ｈ ｏｏ ｉａ ｅ ａ ｉｒ ｔ ｌ
（ ａｇｈ ｕＭｕ ｉｉａ Ｃ ｎ ｔ ｃｉ ｉｔ ａ ｃ ｏ ， ａ ｇｈｕ５ ０ ０ Ｃ ｉａ Ｇｕｎ ｚｏ ｎｃｐ ｌ ｏｓｒ ｔ Ｍａ ｅ ｎ ｅＲｏｍ Ｇｕ ｎ ｚｏ ０ ０，ｈｎ ｕ ｎ ｎｎ １
摘 要 ： Ｓ Ｓ改性 沥青进行 不 同温度及 不 同贯入 时 间下的针入 度试 验 ， 对 Ｂ 以此来评 价 沥青 的流 变特性 及路 用性 能 ； 析 了 Ｓ Ｓ 性沥青 的软 分 Ｂ改 化 点 随着混合 过程 的 变化 而 出现 的复 杂变化 ， 过 不同温度 和速 率条件 下 的延 度试验 来 分析 改性 沥青的 流变特性 。 并通
Ａｂ ｔａ ｔ ｓｒ ｃ ：ＳＢＳ ｍｏ ｉ ｅ ｓ ｈ ｌ ａ ｉ ｅｅ ｔｔｍｐ ｒ ｔｒ ｓａ ｄ ｕｎ ｅ ｉ ｅｅ ｔｐ ｎｅｒ ｔｏ ｉ ｆｔｅ ｐ ｎ ｔａｉｎ ｔｓ ｒ ｘ ｅ ｉｎ ｅ ｎ ｏｄ ｒｔ ｄｆ ｄ ａ ｐ ａｔ ｔｄｆ ｒ ｎ ｅ ｅａｕ ｅ ｎ ｄ ｒ ｄｆ ｒ ｎ ｅ ｔａｉｎ ｔ ｉ ｉ ｆ ｍｅ ｏ ｈ ｅ ｅｒｔｏ ｅｔａ ｅ ｅ ｐ ｒｅ ｃ ｄ ｉ ｒ ｅ ｏ ｅ ａｕ ｔ ｈ ｈ ｏｏ ｉａ ｐ ｏ ｅ ｔｅ ｆａ ｐｈ ｌ ｎｄ ｏ ｄ ｐ ｒｏ ｍａ ｃ ．Ｓ ｆｅ ｉｇ ｐ ｉｔ ｆ Ｓ ｄｆｅ ａｐｈ ｌ ｌ ｈ ｎ ｅ ａ ｈｅ ｍｉｉｇ ｐ ｏ ｅ ｓ ｔｅ ｖ ｌａｅ ｔｅ ｔ ｅ ｌｇｃ ｌ ｒｐ ｒｉｓ ｏ ｓ ａｔ ａ ｒａ ｅｆ ｒ ｎ ｅ ｏｔｎｎ ｏｎ ｏ ＢＳ ｍｏ ｉ ｄ ｓ ａｔｗｉｌｃ ａ ｇ ｓ ｔ ｘｎ ｒｃ ｓ ｈ ｉ
SBS-SBR胶乳复合改性乳化沥青流变性能
SBS-SBR胶乳复合改性乳化沥青流变性能畅润田【摘要】将改性剂SBS与SBR胶乳同时用于乳化沥青改性,充分发挥SBR胶乳与乳化沥青较好的相溶性和其对沥青低温、抗水损性能具有良好的改性效果,有效解决SBS改性沥青黏度较大乳化困难和低掺量时路用性能不佳的问题.首先从改性乳化沥青储存稳定性和蒸发残留物常规指标出发,得出不同掺量改性剂对乳化沥青的复合改性效果变化规律,之后通过样品在流变性能随温度和频率的变化趋势对其效果进行验证,并得到改性效果较好的改性方案.试验结果显示,在SBS掺量2％的基础上,添加3％的SBR胶乳可以大幅改善乳化沥青蒸馏残留物的弹性性能和高低温性能.【期刊名称】《山西交通科技》【年(卷),期】2017(000)006【总页数】4页(P44-47)【关键词】乳化沥青;SBS;SBR;复合改性;流变行为【作者】畅润田【作者单位】山西省交通科学研究院,山西太原 030006【正文语种】中文【中图分类】U414.750 引言随着我国早期建设道路陆续进行维修养护阶段，具有可以常温施工、节约能源、减少环境污染等优点的乳化沥青逐渐成为道路材料和技术应用、研究与发展的主流方向[1-2]。
但是沥青本身的技术指标无法满足路面使用性能要求，聚合物苯乙烯-丁二烯-苯乙烯嵌段共聚物（SBS）能够显著提高沥青的高温抗车辙、低温抗开裂性、抗老化以及改善沥青路面的耐疲劳性能，是目前筑路使用最广泛的聚合物改性剂[3-4]。
SBS聚合物可以在沥青内部发生交联，使体系的黏弹特征发生明显变化[5-6]，对乳化设备、乳化条件和储存条件都要求较高，若掺量太低，则不能满足沥青路面的性能要求。
SBR胶乳与乳化沥青相溶性较好，操作便捷，且SBR胶乳生产工艺简单，但其改性效果略差。
在此，将改性剂SBS与SBR胶乳同时用于乳化沥青改性，充分发挥SBR胶乳与乳化沥青较好的相溶性和其对沥青低温、抗水损性能良好的改性效果[7]，因而将两者同时用于乳化沥青改性，不仅有效解决SBS改性沥青乳化困难的问题，SBS和SBR胶乳对乳化沥青改性效果具有协同增效作用，使乳化沥青各方面性能均有较为显著的提升。
SBS改性沥青机理研究
SBS改性沥青机理研究一、本文概述随着交通事业的飞速发展，道路建设和维护对于沥青材料的要求越来越高。
SBS改性沥青作为一种性能优异的道路材料，已经在全球范围内得到了广泛的应用。
本文旨在深入研究SBS改性沥青的机理，以期为提高道路使用寿命、降低维护成本提供理论支持。
本文将概述SBS改性沥青的基本概念、发展历程及其在道路工程中的应用现状。
随后，文章将详细探讨SBS改性沥青的改性机理，包括SBS的分子结构、改性过程中的物理化学变化以及改性沥青的性能提升等方面。
本文还将通过实验研究，分析SBS改性沥青在不同条件下的性能表现，并对比传统沥青与SBS改性沥青的性能差异。
本文将对SBS改性沥青的应用前景进行展望，并提出针对性的建议，以期推动SBS改性沥青在道路工程中的进一步应用与发展。
通过本文的研究，将为道路工程领域提供更为全面、深入的SBS改性沥青机理认识，为相关领域的科研和实践工作提供有益的参考。
二、SBS改性沥青的制备与表征SBS改性沥青的制备是研究其改性机理的关键步骤。
制备过程中，首先选择高质量的基质沥青和SBS橡胶作为原料，保证产品的基本性能。
接着，通过特定的加工工艺，如熔融共混法，将SBS橡胶均匀分散在基质沥青中，形成稳定的SBS改性沥青。
在这个过程中，SBS橡胶的分子链会与基质沥青中的组分发生相互作用，如吸附、溶解和扩散，从而实现改性效果。
为了表征SBS改性沥青的性能，我们采用了一系列实验方法。
通过粘度测试，可以了解SBS改性沥青的流动性和施工性能。
动态剪切流变实验（DSR）可以评估SBS改性沥青的高温抗车辙性能。
我们还通过弯曲梁流变实验（BBR）来评价其低温抗裂性能。
这些实验结果可以为SBS改性沥青的应用提供重要依据。
除了以上基本性能测试，我们还对SBS改性沥青的微观结构进行了表征。
通过扫描电子显微镜（SEM）和原子力显微镜（AFM）观察，可以直观地了解SBS橡胶在基质沥青中的分散状态以及其与基质沥青的相互作用情况。
SBS改性道路沥青的性能概述 2014
SBS 改性道路沥青的性能概述于进军 王燕飞(北京燕化石油化工股份有限公司合成橡胶事业部,102503)综述了聚合物改性沥青的发展情况及路用性能,并从流变性的角度介绍了S BS 改性沥青的性能,同时提出了SBS 改性沥青应用过程中存在的主要问题 热储稳定性。
关键词: S BS 聚合物改性沥青 流变性 热储稳定性 粘弹性作 者 简 介于进军 工程师,1992年毕业于大连理工大学化工学院。
随着交通量的迅速增加,车辆大型化、渠道化、超载严重,沥青混凝土路面面临严峻考验。
使用普通沥青铺设的路面易产生严重车辙、开裂、坑槽等早期破坏。
路面使用某些聚合物改性沥青进行薄层罩面后,可大大延长养护周期,降低养护费用。
高等级公路的路面尤其需要使用聚合物改性沥青,延长路面使用寿命,减少养护罩面次数,保证公路畅通。
1 沥青及改性沥青的路用性能1.1 沥青路面应具有的性能为使气候和交通量对沥青路面破坏的影响降低到最低限度,沥青路面应具有如下性能[1]:(1)高温抗车辙性能,即抵抗流动变形的能力。
沥青路面的车辙变形、拥包等主要发生在夏季高温情况下,是一种混合料各种成分位置的变化,这时沥青的粘度较低,粘结集料抵抗变形的能力有限。
(2)低温抗裂性能,即抵抗低温收缩裂缝的能力。
沥青路面的温缩裂缝表现为寒冷季节混合料集料之间的沥青膜拉伸破坏,然后再导致集料的破裂。
主要取决于沥青混合料的低温拉伸变形性能。
(3)水稳定性,即抵抗沥青混合料受水的浸蚀逐渐产生沥青膜剥离、掉粒、松散、坑槽而破坏的能力。
沥青混合料的水损害是由于沥青结合料与集料表面的粘结力丧失而导致剥离。
(4)耐疲劳性能,即抵抗路面沥青混合料在反复载荷(包括交通和温度载荷)作用下破坏的能力。
(5)抗老化性能,即抵抗沥青混合料受气候影响发脆逐渐丧失粘结力等各种良好性能的能力。
(6)表面服务功能,包括低噪音及潮湿情况下的抗湿滑性能、防止雨天溅水及在车后产生水雾等性能,这些性能直接影响交通安全及环境保护。
SBS改性沥青的流变特性
• SBS改性沥青的复数剪切模量与试验温度在半 对数坐标上是线性相关的。
SBS改性沥青的复数剪切模量与温 度的关系
• SBS改性沥青的复数剪切模量大小与其 高温性能等级有关；
• 在相同温度下，SBS改性沥青的高温性 能等级越高，复数剪切模量越大，也就 是说，曲线在图中的位置越高；
剪切复数模量
10000
1000
MKL
100
MLL
10
MPJ
MQP
1
0.1 16 22 28 34 40 46 52 58 64 70 76 82 88 94 温度
纯沥青和SBS改性沥青的复数剪切 模量与温度的关系曲线
剪切复数模量
10000
KL
1000
MKL
100
LL MLL
10
PJ
MPJ
1
QP
MQP
SBS改性沥青复数剪切模量的弹性分量 （贮存模量）与温度的关系曲线
贮存模量
10000
1000
100
MKL
10
MLL MPJ
1
MQP
0.1
0.01 16 22 28 34 40 46 52 58 64 70 76 82 88 温度
纯沥青和SBS改性沥青复数剪切模量的弹性 分量（贮存模量）与温度的关系曲线
为线性粘弹性材料
沥青胶结料的流变特性
• 沥青胶结料的流变特性可用复数劲度模 量与相位角来表征；
沥青胶结料的复数模量
• 在以某一角频率为ω 的交变应力（或应变）作 用下，作为响应的交变应变（或应力）具有相 同的振动频率；
SBS改性沥青的流变特性研究
SBS 改性沥青的流变特性研究摘要：SBS 改性沥青具有良好的高温稳定性、耐老化性和耐久性，因此在路面工程中得到了广泛应用。
本文通过对SBS 改性沥青的流变特性进行研究，探讨其在路面工程中的应用及其相应的改善措施。
关键词：SBS 改性沥青, 流变特性, 耐老化性, 耐久性一、引言路面工程是城市建设中不可或缺的一环，而沥青材料是路面工程中最常用的材料之一。
随着交通运输事业的发展，越来越多的车辆在路面行驶，路面的强度和稳定性成为了越来越重要的问题。
为了解决这一问题，SBS（乙烯-丁苯-苯乙烯）改性沥青应运而生。
SBS 改性沥青具有良好的高温稳定性、耐老化性和耐久性等特点，因此在路面工程中得到了广泛应用。
本文主要探讨SBS 改性沥青的流变特性及其在路面工程中的应用。
二、SBS 改性沥青的流变特性2.1流变性能测试方法常见的沥青流变性能测试方法有粘度测试、剪切测试、弯曲测试和拉伸测试等。
其中，粘度测试是最简单、最常见的测试方法，可以反映材料的粘度和流动性；而剪切测试、弯曲测试和拉伸测试则可以反映材料的强度和延展性。
2.2流变特性的参数沥青的流变特性可以通过多种参数来描述。
对于粘性材料来说，最常见的参数包括黏度、剪切应力和剪切应变等；对于弹性材料来说，常用的参数包括弹性模量、剪切模量和泊松比等。
此外，动态剪切应力和复合模量等参数也经常被用来描述沥青的流变特性。
2.3SBS 改性沥青的流变特性相比传统的沥青材料，SBS 改性沥青具有更好的强度和稳定性。
研究表明，SBS 改性沥青的弹性模量和刚度要比传统沥青材料高出很多，而其剪切应力和剪切应变也相应减小。
此外，SBS 改性沥青还具有较高的耐剪切性和抗老化性，使其在路面工程中使用更加广泛。
三、SBS 改性沥青在路面工程中的应用3.1沥青混合料中SBS 改性沥青的应用SBS 改性沥青可以与其他原材料混合使用，用于制作沥青混合料。
在混合料中加入SBS 改性沥青可以有效提高混合料的强度和稳定性，减少路面龟裂和破碎等现象，从而在一定程度上延长路面的使用寿命。
浅析改性沥青混凝土流变性能的影响因素
浅析改性沥青混凝土流变性能的影响因素所谓的SBS改性沥青，就是以基质沥青为原料，加入一定比例的SBS改性剂，通过剪切、搅拌等方法使SBS均匀地分散于沥青中，同时，加入一定比例的专属稳定剂，形成SBS共混材料，利用SBS良好的物理性能对沥青做改性处理。
目前，我国大部分公路都应用了SBS改性沥青混凝土，因此，对SBS改性沥青混凝土流变性能影响因素进行试验研究对沥青路面的施工使用尤为重要。
本文就SBS改性沥青混凝土流变性能影响因素进行了试验研究，以期能为有关方面的需要提供参考。
1 实验部分1.1 主要仪器与原材料（1）主要仪器。
SYD-2806E全自动沥青软化点试验器、SYD-4508F沥青延伸度试验器、SYD-2801F针入度试验器、SYD-0601沥青旋转薄膜烘箱；GeminiIIAOS高级动态剪切流变仪。
（2）原材料基质。
沥青（Q1，Q2，Q3，Q4，Q5，Q6，Q7）的主要物理性能和化学组分见表1；SBS（YH791线型，燕化4303星型）；稳定剂（国创自主研发）；多聚磷酸（简称PPA，含量大于84%）。
1.2 SBS改性瀝青的制备将基质沥青加热到170～190℃，在搅拌中按计量加入SBS和稳定剂，保温溶胀20min。
在170～190℃下将SBS改性沥青高速剪切分散，然后于相同温度下搅拌发育制得改性沥青。
若需添加PPA改性时，在基质沥青中加入计量的PPA，再进行上述SBS的改性。
1.3 沥青性能评价沥青软化点、针入度、延度、老化延度、离析的物理性能检测指标：参照《公路工程沥青及沥青混合料试验规程》标准试验方法进行。
采用Brookfield旋转粘度仪检测改性沥青的高温流动性。
采用动态剪切流变仪（DSR）来测量沥青的高温流变性能，此法主要对旋转薄膜烘箱老化试验后沥青在58，64，70，76，82℃系列温度下的DSR性能指标进行测试。
G*/sinδ为车辙因子（某温度车辙因子不小于2.2h，为沥青满足该温度的PG等级），可用来描述沥青的抗车辙能力，其值越大，高温流动变形越小，抗车辙能力越强。
SBS改性沥青热老化过程的流变性能研究
SBS改性沥青热老化过程的流变性能研究作者：磨巧梅孙宗丹杨洋来源：《西部交通科技》2020年第09期摘要：為研究SBS改性沥青短期老化和长期老化过程中的流变性能，文章采用动态剪切流变试验，研究了老化过程中沥青流变参数的变化规律。
结果表明：SBS改性沥青与基质沥青在老化过程中复数模量增加，相位角减小，损失模量与车辙因子增加，说明在老化作用下沥青弹性成分升高，沥青变硬变脆，疲劳性能降低，但增强了沥青高温抗变形能力;SBS改性沥青相对于基质沥青改变幅度要小，表明SBS改性剂可以抑制沥青老化进程，对沥青的低温抗裂性和高温抵抗车辙能力起到积极作用。
关键词：改性沥青;老化;相位角;损失模量;车辙因子0 引言道路沥青作为最主要的路面材料，其中SBS改性沥青在路面层使用的比例高达35%，因此针对SBS改性沥青的研究是非常必要的。
沥青在其长期的服役过程中，受到温度、氧气、紫外线、水分子及人为等因素的影响会导致其性能衰退，大大缩短其使用寿命[1-3]。
因此研究沥青在老化过程中的流变性能，对掌握路面老化机理，预测路面的寿命周期，掌握路面变形规律具有重要意义。
通过旋转薄膜试验（RTFOT）能够模拟沥青短期老化过程，通过压力老化试验（PAV）能够模拟长期老化过程，目前已有一定研究，但针对SBS改性沥青与基质沥青在流变参数、疲劳特性、抗变形能力上的对比研究涉及很少[4-5]。
基于此，本文采取温度扫描试验对比了SBS改性沥青流变性能随老化作用时间变化的规律。
1 试验材料与方法1.1 试验材料本试验为研究SBS改性剂对老化过程中沥青流变性能的影响，特选用国产70号道路基质沥青做对比试验。
两种沥青性能指标按《公路工程沥青及沥青混合料试验规程》（T0604-2011）规定操作，如下页表1、表2所示。
1.2 试验方案本试验按照《公路工程沥青及沥青混合料试验规程》采取旋转薄膜加热试验（RTFOT）模拟沥青短期老化过程，按照《Superpave沥青胶结料规范》采用压力老化试验（PAV）模拟沥青长期老化过程。
SBS改性生物沥青结合料高温流变特性
SBS改性生物沥青结合料高温流变特性高俊锋;汪海年;尤占平;雷勇【摘要】目的分析以木屑为原材料获取的生物质重油与基质沥青混溶制备的改性生物沥青的高温流变特性,寻求可替代石油沥青的再生材料.方法采用布氏黏度仪(RV)和动态剪切流变仪(DSR),探究不同生物质重油掺量、不同温度下,SBS改性生物沥青的黏度、车辙因子、相位角和复数模量的变化情况,分析SBS改性生物沥青S110的拌和与压实温度的确定问题.通过重复蠕变恢复试验(RCRT),研究应力水平、作用次数对蠕变劲度的黏性成分和累积应变的影响.结果生物质重油掺量不大于10％时,随着生物质重油掺量的增加,生物沥青的高温性能有所降低;掺量大于10％时,老化作用使得其高温性能增加.生物质重油的加入使得改性生物沥青的黏度有一定程度的下降,且在生物质重油掺量不大于10％时,其黏度较基质沥青的黏度有所提高,对其黏附性有一定的改善作用.应力水平对生物沥青的黏性性能影响较小,但对其累积应变的影响显著.结论通过试验得到了改性生物沥青结合料高温流变特性的变化规律,为进一步研究与工程实践提供了数据支持.【期刊名称】《沈阳建筑大学学报（自然科学版）》【年(卷),期】2018(034)002【总页数】10页(P293-302)【关键词】改性沥青;生物质重油;结合料;流变特性;室内试验【作者】高俊锋;汪海年;尤占平;雷勇【作者单位】长安大学道路结构与材料交通行业重点实验室,陕西西安710064;长安大学道路结构与材料交通行业重点实验室,陕西西安710064;长安大学道路结构与材料交通行业重点实验室,陕西西安710064;密歇根理工大学土木工程与环境学院,美国霍顿49931;长安大学道路结构与材料交通行业重点实验室,陕西西安710064【正文语种】中文【中图分类】TU535;U414随着我国沥青路面建设的不断发展和沥青路面维修养护的大幅增加，沥青材料的消耗持续上升，而石油资源的逐年减少也制约了沥青材料的生产.同时，生物质能源可再生、分布广且储量大[1]，将生物质能源经过加工提炼，最终可以获得生物质重油[2-5].将生物质重油加入到石油沥青中进行混溶，或者向生物质重油中加入一定的外掺剂，从而制备成改性生物沥青，以达到能够改性或者替代石油沥青的目的，成为了目前道路领域研究的聚焦点.Fini等[6-9]研究了由猪粪提炼出的生物质重油与石油沥青混溶之后生物沥青的性能.Mills-Beale等[10]对由猪粪提炼出的生物质重油与石油沥青混溶制备而成的生物沥青的短期老化前后性能进行了研究.Onochie等[11]在猪粪便生物改性沥青中掺入纳米黏土和纳米二氧化硅制备成复合改性沥青，并进行了高温黏度与动态剪切频率扫描实验.Raouf等[12]分析了温度对由橡木木屑最终制得的生物沥青的黏度的影响.Yang等[13]测试了由柳杉木屑提炼制备的生物沥青的高温黏度与流变特性.汪海年、高俊锋等[14-16]采用DSR 和RV对生物沥青的复数剪切模量、相位角、车辙因子和黏度等进行了研究；利用针入度、软化点、延度等基本性能试验优选了生物沥青结合料，并通过车辙试验、冻融劈裂试验、小梁弯曲试验和低温黏结性能试验考察了生物质重油变化对生物沥青混合料路用性能的影响.何敏等[17]采用软化点、针入度和延度等试验，研究了改性生物沥青的常规性能.然而，国内对改性生物沥青的高温流变研究较少.基于此，笔者研究了SBS改性生物沥青的制备与高温流变特性，分析了不同条件(生物质重油掺量、温度)下SBS改性生物沥青的试验结果，得到了SBS改性生物沥青高温性能随生物质重油掺量和温度变化的变化规律以及应力水平、作用次数等对生物沥青重复蠕变性能的影响状况，为改性生物沥青的进一步研究提供了基础.1 试验概况1.1 材料1.1.1 基质沥青基质沥青为茂名50号沥青，技术性能见表1.表1 50号沥青技术指标与技术要求Table 1 Technical indicators and requirements of base asphalt 50 penetration grade项目针入度(25℃)/0.1 mm软化点/℃延度(10℃)/cmRTFOT试验(163 ℃,85 min)质量变化/%残留针入度比(25 ℃)/%延度(10 ℃)/cm50#基质沥青5349.519.5-0.28668.46.3技术要求40～60≥49≥15≤±0.8≥63≥41.1.2 生物质重油研究所用生物质重油的原料为木屑，常温下呈黑褐色膏状，颜色和形态与石油沥青基本一致，其理化特性和元素组成见表2.表2 木屑产生的生物质重油理化特性和元素组成Table 2 Physicochemical properties and elemental compositions of bio-oil from sawdust元素质量分数/%w(C)w(H)w(O)w(N)密度/(g·cm-3)pH54～565.5～7.235～450～0.21.12.6 1.1.3 SBS(聚苯乙烯-丁二烯-苯乙烯)研究所采用的SBS为湖南岳化1301-1线型.1.2 改性生物沥青的制备生物质重油与石油沥青能够很好地相容[14].因此研究采用低速搅拌与高速剪切相结合的方法制备SBS改性生物沥青，装置如图1所示.图1 SBS改性生物沥青的制备Fig.1 The preparation of SBS modified bio-asphalt具体制备方法如下：首先将基质沥青加热至180 ℃；向其中加入1%的SBS，在该温度下以500 r/min的搅拌速率搅拌5 min；然后用高速剪切乳化机剪切10 min，使SBS予以溶胀；以内掺法分别加入5%、10%、15%和20%的生物质重油，保持温度为140～145 ℃，剪切20 min，剪切速率均为3 000 r/min，制备而成生物沥青，并分别命名为S105、S110、S115和S120；同时，向基质沥青中加入1%的SBS，制备成沥青，命名为S100.制备而成的SBS改性生物沥青的基本技术指标见表3.表3 SBS改性生物沥青的技术指标Table 3 Indices of SBS modified bio-binder 沥青试样针入度(25 ℃)/0.1 mm软化点/℃延度(10 ℃)/cm50#53.049.519.5S10050.051.020.6S10551.149.623.3S11055.449.5 24.0S11557.849.424.4S12060.548.325.11.3 试验方案1.3.1 常规剪切流变试验采用动态剪切流变仪(DSR)对制备而成的SBS改性生物沥青和基质沥青进行常规动态剪切流变试验[18](见图2)，分别测得其复数模量G*、相位角δ和车辙因子G*/sinδ.试验温度为52～82 ℃，每6 ℃为一个温度间隔.图2 动态剪切流变仪Fig.2 Dynamic shear rheometer (DSR)1.3.2 布氏旋转黏度试验采用布氏黏度仪(RV)来测定改性生物沥青的旋转黏度(见图3).其中，试验转子为27号，转速分别为10 r/min、20 r/min和50 r/min，试验温度分别为90 ℃、135 ℃和175 ℃.图3 布氏旋转黏度计Fig.3 Brookfield rotational viscometer (RV)1.3.3 重复蠕变恢复试验结合已有研究，采用动态剪切流变仪(DSR)对SBS改性沥青S110、基质沥青50#和S100沥青进行重复蠕变恢复试验(RCRT).该试验以加载1s、卸载9s作为一个循环，对沥青进行100次这样的重复循环，然后用Burgers流变模型对第50次和51次所得试验结果进行拟合，根据拟合参数计算得到蠕变柔量的黏性成分Jv，选取蠕变劲度的黏性成分Gv=1/Jv作为评价沥青结合料高温的指标，其值越大，沥青的抗车辙能力越好[19].结合我国大部分区域夏季路面温度达50～70 ℃的实际状况，研究采用应力控制模式，选取应力水平为50 Pa和100 Pa，试验温度取为60 ℃.研究采用Burgers四元件模型作为试验材料流变模型，对其进行公式变换，得到蠕变柔量J(t)的计算方程：(1)蠕变柔量J(t)主要由三部分组成：弹性部分Je(t)、延迟弹性部分Jde(t)和黏性部分Jv(t).将Gv=1/Jv作为蠕变劲度的黏性成分，将变换后的方程予以拟合得到各参数和Jv(t)，从而计算蠕变劲度的黏性成分Gv，以此来评价沥青高温特性的指标.2 结果与讨论2.1 基于DSR的常规剪切流变特性2.1.1 复数模量G*不同条件下SBS改性生物沥青复数模量的变化如图4所示.可以得出：①RTFOT 前后，50#、S100、S105、S110、S115、S120的复数模量均随着温度的增加而逐渐降低，且在64 ℃以后下降逐渐变缓，表明随着温度的增加，其抵抗车辙能力逐渐降低，在64 ℃以后降低逐渐变缓.②RTFOT前，同一温度下，S100的复数模量最大，其次是50#和S105，而S110、S115和S120的复数模量大体相当；表明SBS的加入，增加了50#沥青抵抗车辙变形的能力，而在此基础上掺入5%的生物质重油，其抗车辙能力有所降低；且生物质重油掺量增加至10%，其抗车辙能力进一步下降；但掺量增加到20%，复数模量基本保持不变，表明在掺量为10%以后，掺量对复数模量的影响较小.③RTFOT后，同一温度下，S120的复数模量最大，其次是S110和S115，接着为S105、S100、50#；这表明RTFOT后，掺量为20%的生物沥青变得相对较硬，这是由生物沥青的老化所造成.图4 不同试验温度下SBS改性生物沥青复数模量的变化Fig.4 The variation of complex modulus on SBS modified bio-binder under different temperatures2.1.2 相位角δ不同条件下SBS改性生物沥青相位角的变化如图5所示.由图5(a)可以得出：①S110、S115的相位角随着温度的增加而逐渐增加，表明其黏性成分随着温度的增加而逐渐增多；而50#、S100、S105、S120的相位角则在64 ℃时达到最大，表明其黏性成分在64 ℃时达到最大.②与其他掺量的沥青相比，在同样的温度下，S100的相位角最小，表明SBS的加入，增加了沥青的弹性成分.由图5(b)可以得出：①RTFOT后，随着温度的增加，50#、S100、S105、S110、S115和S120的相位角呈增加趋势，表明随着温度的增加，沥青的黏性成分逐渐增加；②同一温度下，各沥青的相位角排序为δ(50#)>δ(S100)=δ(S105)>δ(S110)=δ(S115)>δ(S120)；表明在RTFOT后，50#沥青仍具有较大的黏性成分，而掺入5%生物质重油的生物沥青与仅掺入1%SBS的沥青的相位角的变化较为一致；生物质重油掺量为10%和15%的生物沥青的相位角较为一致；随着生物质重油掺量的增加，老化后相位角变化程度增大，这与质量变化呈现规律一致.③生物质重油掺量为20%的生物沥青，其相位角最小，表明其黏性成分最少，这是因为掺入较大掺量生物质重油的生物沥青，经过RTFOT后，发生了较大程度的老化.图5 不同试验温度下SBS改性生物沥青相位角的变化Fig.5 The variation of phase angle on SBS modified bio-binder under different temperatures2.1.3 车辙因子G*/sinδ不同条件下SBS改性生物沥青车辙因子的变化如图6所示.由图可以得出：①RTFOT前后，50#、S100、S105、S110、S115、S120的车辙因子均随着温度的增加而逐渐降低，且在64 ℃以后下降逐渐变缓，表明随着温度的增加，其抵抗车辙能力逐渐降低，在64 ℃以后降低逐渐变缓.②RTFOT前，同一温度下，S100的车辙因子最大，其次是50#和S105，而S110、S115和S120的车辙因子大体相当；表明SBS的加入，增加了50#沥青抵抗车辙变形的能力，5%和10%生物质重油的加入，降低了其抗车辙性能；但掺量增加到20%，车辙因子基本保持不变，表明在掺量为10%以后，掺量对车辙因子的影响较小.③RTFOT后，同一温度下，各沥青车辙因子的大小顺序依次为G*/sinδ(S120)>G*/sinδ(S115)≈G*/sinδ(S110)>G*/sinδ(S105)>G*/sinδ(50#)，表明RTFOT后，随着生物质重油的增加，生物沥青的抗车辙能力逐渐增加，而S120和S115变得更为脆硬，这是由其老化程度较大所造成.图6 不同试验温度下SBS改性生物沥青车辙因子的变化Fig.6 The variation of rutting factor on SBS modified bio-binder under different temperatures为了进一步分析试验温度对SBS改性生物沥青S110车辙因子的影响，对其进行单因素方差分析，结果见表4.由表可知，短期老化前后SBS改性生物沥青的显著性水平均低于0.05，表明试验温度能够显著影响生物沥青S110的高温车辙因子.老化后F值大于老化前，因此试验温度对老化后SBS改性生物沥青的车辙因子的影响较对老化前的大.表4 试验温度对SBS改性生物沥青车辙因子的单因素方差分析Table 4 Factor analysis of variance of rutting factor on SBS modified bio-binder under different temperatures项目短期老化前ANOVA短期老化后ANOVA平方和df 均方FSig.平方和df均方FSig.组间307.029561.40649 115.9380.00224 829.37654 965.875114 574.9410.000组内0.015120.001——0.520120.043——总数307.04417———24 829.89617———2.2 基于RV的黏度特性2.2.1 试验温度、生物质重油掺量和转速对黏度的影响黏度是反映沥青高温流变特性的重要指标，生物质重油掺量、试验温度和转速都是影响生物沥青的重要因素.不同试验温度不同转速下SBS改性生物沥青布氏旋转黏度的变化曲线如图7所示.图7 不同试验温度不同转速下SBS改性生物沥青布氏旋转黏度的变化Fig.7 The variation of viscosity under different temperatures and different rotational speed由图7可以看出，在不同的温度条件下，基质沥青和生物沥青的黏度都随着转速(或剪切速率)的增加不断下降，说明在所测温度范围内，基质沥青和生物沥青都表现出非牛顿流体的特性，呈现出伪塑性，即剪切变稀特性.由图7(a)可以看出，在温度为90 ℃时，同一转速条件下，各沥青黏度从大到小依次为S100、S105、S110、50#、S115、S120.表明SBS的加入，增加了基质沥青的黏度；且随着生物质重油的增加，SBS改性生物沥青的黏度呈现出下降趋势.当转速为50 r/min时，不同沥青类型，转速的变化相对较小，这是由转速增大，沥青产生剪切变稀所引起.由图7(b)、(c)可以看出，在温度为135 ℃和175 ℃时，同一转速条件下，各沥青黏度大小随着生物质重油掺量的变化所呈现出的规律与温度为90 ℃时较为相似.但在转速为10 r/min和20 r/min时，沥青的黏度变化均较温度为90 ℃时的幅度小.这是由于温度较高的情况下，沥青的流动性相对较好，变异性较温度为90 ℃时小.而对于生物质重油掺量为20%时的生物沥青S120，当转速为50 r/min时，其黏度较同等转速和温度条件下生物沥青S115有所增加，这是由温度过高，生物质重油本身成分复杂，产生一定程度的老化所引起.此外，在温度为90 ℃、135 ℃或175 ℃时，同一转速条件下，当生物质重油掺量不大于10%时，SBS改性生物沥青的黏度均较基质沥青有所增加.这对于改善基质沥青的黏附性有较大贡献.2.2.2 根据黏度确定拌和与压实温度范围根据已有研究，绘制生物沥青S110的黏温曲线，并确定生物沥青S110的拌和与压实温度.将135 ℃和175 ℃条件下对应的表观黏度绘制于图8中.图8 由生物沥青S110的黏温曲线确定拌和与压实温度Fig.8 Ascertaining of mixing and compaction temperature on bio-binder S110 based on the viscosity-temperature curve选取基质沥青黏度范围为0.15～0.19 Pa·s所对应的温度作为拌和温度；黏度范围为0.25 ～0.31 Pa·s所对应的温度为压实成型温度.研究采用黏温曲线的方法确定出的拌和与压实温度区域如图8所示，分别为179～183 ℃和170 ℃～175 ℃.该拌和与压实温度较50#基质沥青高，这是由于温度过高，SBS改性生物沥青发生了老化，其黏度增大，产生了伪现象.2.3 重复蠕变恢复试验2.3.1 应力对重复蠕变恢复试验的影响为了探究应力对沥青蠕变恢复试验的影响，选取SBS改性沥青S110、基质沥青50#和S100沥青，且选取第一个加载周期的1s阶段的蠕变响应进行分析，结果如图9所示，不同的曲线代表不同的应力和蠕变柔量.图9 沥青在60 ℃时的应变和柔量Fig.9 Strain and creep compliance at 60 ℃由图9可以看出：①当应力不同时，随着时间的增加，基质沥青50#、沥青S100和生物沥青S110的应变和蠕变柔量均呈线性增加，表明沥青呈现出线性黏性流体的特性.同时说明在1s的时间范围内，沥青已经进入黏性流动的状态.②同一沥青在同一时间时，随着应力的增加，沥青的应变有所增加.③对于同一沥青，不同应力状态下，其蠕变柔量变化很小，其曲线甚至重合，这也说明应力水平对蠕变柔量的影响基本上可以忽略，而材料呈现出线性黏弹性的必要条件就是应力与蠕变柔量无关.因此，基质沥青50#、沥青S100和生物沥青S110可视为线性黏弹性材料.2.3.2 加载次数对生物沥青重复蠕变恢复试验的影响为了分析不同加载次数和100次荷载周期对试验的影响，笔者对不同应力作用下第1次、30次、50次、80次和100次蠕变恢复后沥青的累积应变进行统计，结果见图10.由图10可以看出：①对于同一种沥青，随着应力作用次数的增加，其累积应变随之增加，且应力增大时，累积应变也因之增加.②掺入SBS后，同一次数、同一应力下，沥青S100的累积应变比基质沥青要小，而生物沥青S110的累积应变介于二者之间.这表明SBS的加入，使得沥青的弹性成分增加，而生物质重油的加入，使得S100的黏性成分有所增加.③应力大小对累积应变的影响很大，即沥青的变形与应力大小有着重要的关系.因此，研究不同应力大小对累积应变的影响有助于选择与实际交通荷载相一致的应力水平，以更好用于实践.图10 不同应力作用下累积应变与作用次数的关系>Fig.10 Relationships between cumulative strain and action times under different stresses2.3.3 蠕变劲度黏性成分Gv与累积应变以重复蠕变恢复试验得到的沥青蠕变劲度的黏性成分Gv与第100次累积应变来评价沥青的高温性能.各种沥青不同应力水平下蠕变劲度黏性成分Gv与累积应变见表5.表5 各种沥青不同应力水平下的蠕变劲度的黏性成分与累积应变Table 5 Viscous component of creep stiffness and cumulative strain of asphalt under different stress levels沥青试样应力/Pa黏性成分Gv累积应变50#50384.6612.958100381.1026.105S10050561.967.816100556.9215.535S1 1050484.799.800100481.6919.153由表5可以看出：①同一沥青在不同应力水平下，黏性成分Gv的值变化不大，累积应变的变化较大，表明不同的应力水平对各沥青的黏性性能的影响较小，但对累积应变的影响显著；②在同一应力水平下，生物沥青S110的黏性成分Gv和累积应变都介于基质沥青和沥青S100之间.这表明，与基质沥青相比，在较低应力水平下，生物沥青S110的高温抗车辙性能有所增加.3 结论(1)随着生物质重油掺量的增加，原样SBS改性生物沥青复数模量和车辙因子呈降低趋势，相位角呈增大趋势；短期老化后的SBS改性生物沥青复数模量增加，相位角降低，而掺量不大于10%时，车辙因子有所降低.生物质重油掺量不大于10%时，随着生物质重油掺量的增加，生物沥青的高温性能有所降低；掺量大于10%时，老化作用使得其高温性能增加.(2)生物沥青的黏度随着转速的增加，表现出非牛顿流体的特性，呈现出剪切变稀的现象.随着生物质重油掺量的增加，SBS改性生物沥青的黏度呈降低趋势，且在生物质重油掺量不大于10%时，其黏度均较基质沥青的黏度有所提高，对其黏附性有一定的改善作用.(3)根据黏温曲线确定出的SBS改性生物沥青S110拌和、压实温度与基质沥青相比，产生了伪现象，这是由生物沥青存在一定程度的老化引起.(4)应力水平对生物沥青的黏性性能的影响较小，对累积应变的影响显著.参考文献[1] 张雪辉，陈海生，豆斌林，等.生物油制备、性质与应用的研究进展[J].化工进展，2011，30(11):2404-2416.(ZHANG Xuehui，CHEN Haisheng，DOU Binlin，et al.Research rogress in production，property and industrial application of bio-oil[J].Chemical industry and engineering progress,2011，30(11):2404-2416.)[2] 董良杰,刘艳阳,李玉柱，等.生物质快速热裂解制取生物油的试验研究[J].吉林农业大学学报，2008,30(4):610-616.(DONG Liangjie,LIU Yanyang,LI Yuzhu,et al.Experiment study on biomass fast pyrolysis for producing bio-oil[J].Journal of Jilin agricultural university，2008,30(4):610-616.)[3] MOHAN D,PITTMAN C U,STEELE O H.Pyrolysis of wood/biomass forbio-oil:a critical review[J].Energy fuels,2006,20(3):848-889.[4] RAOUF M A.Development of non-petroleum binders derived from fast pyrolysis bio-oils for use in flexible pavement[D].Iowa:Ames,Iowa State University,2010.[5] INGRAM L,MOHAN D,BRICKA M,et al.Pyrolysis of wood and bark in an auger reactor:physical properties and chemical analysis of the producedbio-oils[J].Energy fuels,2008,22(1):614-625.[6] FINI E H,AL-QADI I L,YOU Z D,et al.Partial replacement of asphalt binder with bio-binder:characterisation and modification[J].International journalof pavement engineering,2012,13(6):515-522.[7] FINI E H,KALBERER E W,SHAHBAZI A,et al.Chemical characterization ofbiobinder from swine manure:sustainable modifier for asphaltbinder[J].Journal of materials in civil engineering,2011,23(11):1506-1513. [8] FINI E H.Synthesis and characterization of bio-modified rubber (BMR) asphalt:sustainable waste management solution for scrap tire and swine manure[J].Journal of environmental engineering,2013,139(12):1454-1461.[9] FINI E H,YANG S H,XIU S N.Characterization and application of manure-based bio-binder in asphalt industry[C/CD].TRB 2010 Annual Meeting CD-ROM,2010.[10]MILLS-BEALE J,YOU Z P,FINI E H.Aging influence on rheology properties of petroleum-based asphalt modified with biobinder[J].Journal of materials in civil engineering,2014,26(2):358-366.[11]ONOCHIE A,FINI E H,YANG X,et al.Rheological characterization of nano-particle based bio-modified binder[C/CD].TRB 2013 Annual Meeting CD-ROM,2013.[12]RAOUF M A,WILLIAMS R C.Determination of pre-treatment procedure required for developing bio-binders from bio-oils[C].Proceedings of the 2009 Mid-Continent Transportation Research Symposium.Iowa:Ames,Iowa State University,2009.[13]YANG S H,SUCIPTAN T.Rheological behavior of Japanese cedar-based biobinder as partial replacement for bituminous binder[J].Construction and building materials,2016,114:127-133.[14]汪海年，高俊锋，尤占平，等.路用生物沥青研究进展[J].武汉理工大学学报，2014，36(7):57-60.(WANG Hainian,GAO Junfeng,YOU Zhanping,et al.Advances in bio-binderapplication on road pavement[J].Journal of Wuhan university of technology,2014,36(7):57-60.)[15]汪海年，高俊锋，赵欣，等.基于DSR和RV的生物沥青结合料流变特性研究[J].湖南大学学报(自然科学版)，2015,42(6):26-33.(WANG Hainian,GAO Junfeng,ZHAO Xin,et al.Rheological properties on bio-binder based on DSR and RV[J].Journal of Hunan university(natural sciences),2015,42(6):26-33.)[16] 高俊锋，汪海年，尤占平，等.路用生物沥青及混合料性能研究[J].石油炼制与化工，2017,48(10):46-51.(GAO Junfeng,WANG Hainian,YOU Zhanping,et al.Properties of road bio-binder and its mixture[J].Petroleum processing and petrochemicals,2017,48(10):46-51.)[17]何敏，曹东伟，张海燕，等.改性生物沥青常规性能研究[J].公路交通科技，2015，32(2):8-12.(HE Min,CAO Dongwei,ZHANG Haiyan,et al.Study on regular performance of modified bio-asphalt[J].Journal of highway and transportation research and development,2015，32(2):8-12.)[18]陈治君，郝培文.RET复配SBR 改性沥青流变特性及机理分析[J].北京工业大学学报，2016，42(11):1691-1696.(CHEN Zhijun,HAO Peiwen.Rheological characteristics of RET compound SBR modified asphalt and its mechanism analysis[J].Journal of Beijing university of technology,2016,42(11):1691-1696.)[19]陈静云，赵勇，李玉华.基于一种新型蠕变试验仪的沥青蠕变性能[J].沈阳建筑大学学报(自然科学版)，2015，31(2):193-200.(CHEN Jingyun,ZHAO Yong,LI Yuhua.Creep properties of asphalt based on a new creep test device[J].Journal of Shenyang jianzhu university (natural science),2016,42(11):1691-1696.)。
