冷弯

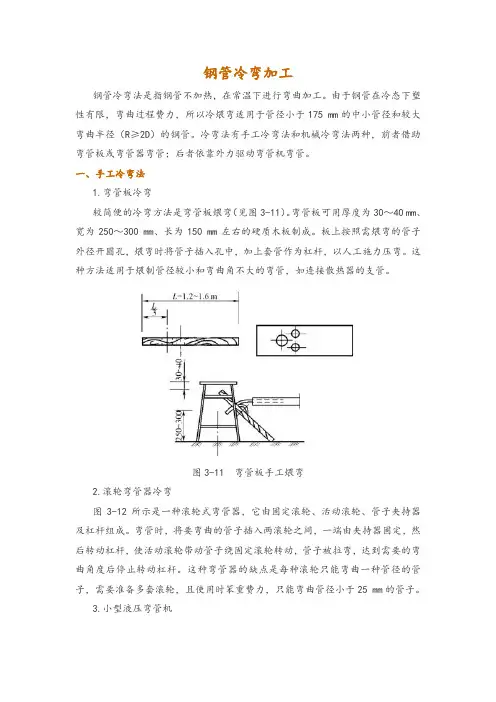

钢管冷弯加工
钢管冷弯加工钢管冷弯法是指钢管不加热，在常温下进行弯曲加工。
由于钢管在冷态下塑性有限，弯曲过程费力，所以冷煨弯适用于管径小于175 mm的中小管径和较大弯曲半径（R≥2D）的钢管。
冷弯法有手工冷弯法和机械冷弯法两种，前者借助弯管板或弯管器弯管；后者依靠外力驱动弯管机弯管。
一、手工冷弯法1.弯管板冷弯较简便的冷弯方法是弯管板煨弯（见图3-11）。
弯管板可用厚度为30～40 mm、宽为250～300 mm、长为150 mm左右的硬质木板制成。
板上按照需煨弯的管子外径开圆孔，煨弯时将管子插入孔中，加上套管作为杠杆，以人工施力压弯。
这种方法适用于煨制管径较小和弯曲角不大的弯管，如连接散热器的支管。
图3-11 弯管板手工煨弯2.滚轮弯管器冷弯图3-12所示是一种滚轮式弯管器，它由固定滚轮、活动滚轮、管子夹持器及杠杆组成。
弯管时，将要弯曲的管子插入两滚轮之间，一端由夹持器固定，然后转动杠杆，使活动滚轮带动管子绕固定滚轮转动，管子被拉弯，达到需要的弯曲角度后停止转动杠杆。
这种弯管器的缺点是每种滚轮只能弯曲一种管径的管子，需要准备多套滚轮，且使用时笨重费力，只能弯曲管径小于25 mm的管子。
3.小型液压弯管机小型液压弯管机（见图3-13）以两个固定的导轮作为支点，两个导轮中间有一个弧形顶胎，顶胎通过顶棒与液压机连接。
弯管时，将要弯曲的管段放入导轮和顶胎之间，采用手动油泵向液压机加压，液压机推动顶棒使管子受力弯曲。
小型液压弯管机弯管范围为管径15～40 mm，适合施工现场安装采用。
当以电动活塞泵代替人力驱动时，弯管管径可达125 mm。
图3-12 滚轮式弯管器1—杠杆；2—固定滚轮；3—活动滚轮；4—管子夹持器图3-13 小型液压弯管机（a）三脚架；（b）小车式二、机械冷弯法钢管煨弯采用手工冷弯法工效较低，既费力又难以保证质量，所以对管径大于25 mm的钢管一般采用机械弯管机。
机械弯管的弯管原理有固定导轮弯管（见图3-14）和转动导轮弯管（见图3-15）。
钢筋冷弯试验
钢筋冷弯试验摘要：钢筋冷弯试验是检验钢筋冷弯力学性能的一种重要实验，其中衡量钢筋材料弯曲性能最重要的是弯曲强度和断后伸长率。
本文重点介绍了钢筋冷弯试验的实验流程，试验装置、实施方法和试验的目的。
具体说明：实验的基本要素，样品的试验规格，实验设备的选择，试验程序，依次为钢筋标记、样品切割焊接、热处理、测量半径宽度、试验数据记录、电脑数据处理和最后得出结论。
钢筋冷弯试验是检验钢材弯曲性能的首要试验，可以通过它来检测钢筋材料弯曲强度和断后伸长率，从而正确地选择合适的钢筋材料和应用它们，确保建筑物的安全可靠性。
一、钢筋冷弯试验的实施流程1、钢筋标记：在冷弯试验元件上清晰标记规格，如等级、规格和材料认证等，以便按要求进行试验检测。
2、样品切割焊接：将样品根据试验所需尺寸，进行切割，并将头部和尾部进行焊接，以保证样品的两端接触面积均匀，以确保试验结果的准确性。
3、热处理：将预先切割的钢筋产品进行热处理，热处理后的钢筋材料性能明显提升，可以有效提高弯曲强度，控制屈服点。
4、测量样品半径宽度：在实施冷弯试验时，测量实验样品的半径宽度，以便确定相应的实验曲线，及时调整失误。
5、试验数据记录：根据试验环境与实验设备要求，在实验过程中记录必要的实验参数，比如样品的半径、弯曲强度等，以便在数据分析时使用。
6、电脑数据处理：将实验参数数据输入计算机，结合钢筋冷弯试验预设有效标准，进行数据处理分析，定出该样品的弯曲强度及其它性能参数，作为最终试验结果。
二、钢筋冷弯试验的目的钢筋冷弯试验是主要用于检验钢筋材料弯曲性能参数，以确保钢筋材料符合预设要求，保证工程建设过程中使用的钢筋材料具有良好的力学性能，从而达到保障安全可靠的使用效果。
1、检验钢材材料的弯曲强度：钢筋冷弯试验可以显示出钢筋材料的弯曲强度，检验出的参数值是使用该钢筋材料在实际应用中需要考虑的重要基础，以便合理的选择钢筋的等级及规格。
2、检验钢材工作弹性：钢筋冷弯试验同时可以评估出钢筋弹性参数，根据实验结果可以比较出钢筋弹性在实际使用中所受应力情况，以便合理选择材料及正确设计构件。

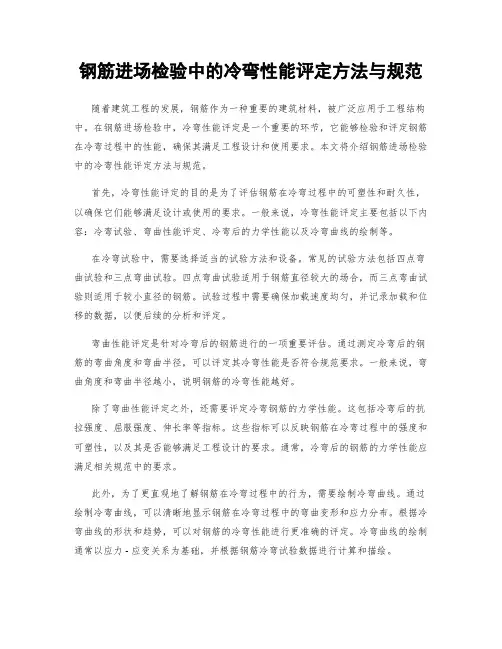

钢筋进场检验中的冷弯性能评定方法与规范
钢筋进场检验中的冷弯性能评定方法与规范随着建筑工程的发展，钢筋作为一种重要的建筑材料，被广泛应用于工程结构中。
在钢筋进场检验中，冷弯性能评定是一个重要的环节，它能够检验和评定钢筋在冷弯过程中的性能，确保其满足工程设计和使用要求。
本文将介绍钢筋进场检验中的冷弯性能评定方法与规范。
首先，冷弯性能评定的目的是为了评估钢筋在冷弯过程中的可塑性和耐久性，以确保它们能够满足设计或使用的要求。
一般来说，冷弯性能评定主要包括以下内容：冷弯试验、弯曲性能评定、冷弯后的力学性能以及冷弯曲线的绘制等。
在冷弯试验中，需要选择适当的试验方法和设备。
常见的试验方法包括四点弯曲试验和三点弯曲试验。
四点弯曲试验适用于钢筋直径较大的场合，而三点弯曲试验则适用于较小直径的钢筋。
试验过程中需要确保加载速度均匀，并记录加载和位移的数据，以便后续的分析和评定。
弯曲性能评定是针对冷弯后的钢筋进行的一项重要评估。
通过测定冷弯后的钢筋的弯曲角度和弯曲半径，可以评定其冷弯性能是否符合规范要求。
一般来说，弯曲角度和弯曲半径越小，说明钢筋的冷弯性能越好。
除了弯曲性能评定之外，还需要评定冷弯钢筋的力学性能。
这包括冷弯后的抗拉强度、屈服强度、伸长率等指标。
这些指标可以反映钢筋在冷弯过程中的强度和可塑性，以及其是否能够满足工程设计的要求。
通常，冷弯后的钢筋的力学性能应满足相关规范中的要求。
此外，为了更直观地了解钢筋在冷弯过程中的行为，需要绘制冷弯曲线。
通过绘制冷弯曲线，可以清晰地显示钢筋在冷弯过程中的弯曲变形和应力分布。
根据冷弯曲线的形状和趋势，可以对钢筋的冷弯性能进行更准确的评定。
冷弯曲线的绘制通常以应力 - 应变关系为基础，并根据钢筋冷弯试验数据进行计算和描绘。
在冷弯性能评定过程中，应遵守相关规范和标准，确保评定结果的准确性和可靠性。
常见的规范包括《建筑钢筋冷弯性能评定方法和规范》（GB/T 232-2010）以及《钢筋冷弯性能评定标准》（JGJ/T 200-2014）等。
ul冷弯测试标准
ul冷弯测试标准一、测试目的本测试标准的目的是对材料的冷弯性能进行评估，以确定其在低温或室温下的柔韧性和成形性。
通过本测试，可以了解材料在不同温度下的弯曲行为，为产品设计、生产和应用提供依据。
二、适用范围本测试标准适用于各种金属、非金属材料的冷弯性能测试，如钢材、铝合金、塑料、玻璃等。
本标准主要适用于具有一定厚度和宽度的板材和棒材。
三、测试设备1.弯曲装置：应具有足够的刚度和稳定性，能够施加恒定的弯曲力，并可调节弯曲角度和速度。
2.支撑装置：用于固定试样，确保在弯曲过程中试样不发生移动或滑动。
3.温度控制装置：用于调节测试温度，以模拟不同环境温度下的弯曲性能。
4.测量工具：用于测量试样的弯曲角度、挠度等参数。
四、试样制备1.试样尺寸：试样应具有足够的长度、宽度和厚度，以满足测试要求。
具体尺寸应根据材料种类和测试标准确定。
2.试样表面处理：试样表面应平整、光滑，无划痕、裂纹等缺陷。
如有必要，应对试样进行研磨、抛光或清洗等处理。
3.试样标记：在试样的弯曲起始点作出标记，以便测量弯曲角度和挠度。
五、测试步骤1.将试样放置在弯曲装置上，确保试样固定牢固。
2.根据测试要求设定温度，启动温度控制装置，使试样达到所需温度。
3.设定弯曲角度和速度，启动弯曲装置，使试样逐渐弯曲至所需角度。
4.观察并记录弯曲过程中试样的形变情况，如出现断裂等现象，应立即停止测试。
5.在测试结束后，对试样进行测量，记录弯曲角度、挠度等参数。
6.根据需要，可进行多次测试，以获得更准确的数据。
六、结果判定根据测试结果，对材料的冷弯性能进行评估。
具体评估指标可根据实际需求确定，如弯曲角度、挠度、断裂强度等。
通过对不同温度下的测试结果进行对比分析，可以得出材料在不同温度下的性能差异。
钢筋冷弯试验弯心直径
钢筋冷弯试验弯心直径
摘要：
1.钢筋冷弯试验简介
2.弯心直径的定义和作用
3.弯心直径的计算方法
4.不同类型钢筋的弯心直径取值
5.弯心直径与钢筋直径的关系
6.冷弯试验中弯心直径的重要性
正文：
钢筋冷弯试验是衡量钢筋弯曲性能的重要试验，它有助于检验钢筋在工程应用中的弯曲加工和安装性能。
试验中，弯心直径是一个关键参数，它直接影响着钢筋的弯曲性能。
弯心直径是指在冷弯试验过程中，钢筋弯曲后形成的半圆形凹槽的直径。
弯心直径的取值有一定的规定，根据钢筋类型的不同，取值也不同。
一般情况下，弯心直径是钢筋直径的2.5倍。
在计算弯心直径时，需要考虑钢筋的类型、规格等因素。
例如，对于HPB300光圆钢筋，其弯心直径等于钢筋直径。
而对于螺纹钢，弯心直径则是钢筋直径的两倍。
弯心直径与钢筋直径的关系具有重要意义。
在冷弯试验中，弯曲角度越大，弯心直径对钢筋直径的比值越小，表示对钢筋的冷弯性能要求越高。
此外，弯心直径的大小还影响着钢筋的冷弯性能和使用寿命。
总之，在钢筋冷弯试验中，弯心直径是一个重要的参数，它反映了钢筋的弯曲性能。
在实际工程中，根据钢筋的类型和规格，合理选择弯心直径，可以确保钢筋的弯曲性能和使用寿命，提高工程质量。
冷弯试验步骤
冷弯试验步骤
冷弯试验是一种测试材料塑性的试验方法，主要应用于建筑、桥梁、船舶、汽车、航空航天等领域。
以下是冷弯试验的步骤：
1.准备试样：根据标准要求，制备具有一定尺寸和形状
的试样，如矩形、圆形等。
试样的尺寸和形状应符合相关标准的规定。
2.调整试验机：根据试样的尺寸和要求，调整试验机的
夹具和弯曲装置，确保试样放置正确，不会发生滑移或错位。
3.加载试样：将试样放置在试验机的夹具中，并调整夹
具的位置，使弯曲装置与试样的弯曲部位对准。
4.施加压力：根据标准规定的弯曲速度和试验要求，逐
渐施加压力至试样上，使试样弯曲。
在弯曲过程中，应保持压力的稳定，避免压力波动。
5.观察和记录：在试样弯曲过程中，观察试样的变形情
况，如有无裂缝、断裂等现象。
同时，记录试验过程中的压
力、弯曲角度等数据。
6.结果分析：根据观察和记录的数据，分析试样的塑性
和韧性等性能指标，并将结果与标准要求进行比较，以评估材料的性能。
7.清理和保养：在试验结束后，应将试样从夹具中取
出，清理干净，并对试验机进行必要的保养和维护。
需要注意的是，在进行冷弯试验时，应遵守相关的安全操作规程，避免发生意外事故。
同时，试验结果会受到多种因素的影响，如试样的尺寸、形状、材料性质、温度、湿度等，因此应严格按照标准要求进行试验，以确保结果的准确性和可靠性。
塑料管弯曲方法
塑料管弯曲方法一、塑料管弯曲概述塑料管弯曲是指将原本平直的塑料管弯曲成拱形或是更复杂的曲线形状，以匹配应用需求。
塑料管弯曲可以分为冷弯和热弯两种，其中冷弯指采用物理力的方式弯曲，而热弯指经过热力作用使塑料变软弯曲，不会改变塑料本身的性质。
二、常见的塑料管弯曲方法1、冷弯法冷弯法是指采用物理力的方式弯曲，一般可采用沉头、扭绞、穿孔、劈裂等方式进行。
(1) 沉头法沉头法是指在塑料管内采用沉头的方式，通过沉头的拉伸力对管材进行弯曲，从而达到弯曲的效果。
(2) 扭绞法扭绞法是指采用扭绞的方式，通过扭绞的拉伸力对管材进行弯曲，从而达到弯曲的效果。
(3) 穿孔法穿孔法是指采用电钻的方式，电钻的作用力将穿过塑料管内壁的孔，从而产生弯曲的效果。
(4) 劈裂法劈裂法是指采用劈裂的方式，通过劈裂的力量对塑料管进行弯曲，从而达到弯曲的效果。
热弯法是指采用热力作用来让塑料管变软，然后再进行弯曲，这种方式可以比较有效的实现非常复杂的曲线形状，而且不会改变塑料本身的性质。
三、塑料管弯曲要求1、弯曲半径应合适：根据管口设计要求，管口弯曲半径应在一定的范围内保证。
2、弯曲后管壁厚度应均匀：弯曲后的管壁厚度应该均匀，不能出现较大的差异。
3、弯曲后表面应光滑：弯曲后的管看起来应光滑，不能出现裂纹等缺陷。
4、弯曲后管材位移不能过大：弯曲后的管材应尽可能保持平衡，不能因太大的位移而导致机器的故障。
四、塑料管弯曲安全操作1、操作时应穿着安全服：当操作塑料管弯曲时，应该穿着安全服，以保证人身的安全。
2、不要擅自改变操作流程：在弯曲管材前，应确保操作流程的标准正确，不要擅自改变，以免造成机器故障等危险情况。
3、调整机器前应该先检查：在调整机器前应先检查机器的状态，以保证机器在运行时的稳定性和安全性。
4、应注意操作的准确性：在操作时，应根据实际情况，确保操作的准确性，以便于达到所需的效果。
塑料管弯曲可以采用冷弯和热弯两种方法，其中冷弯常用的方法包括沉头、扭绞、穿孔、劈裂等，而热弯可以有效的达到非常复杂的曲线形状。
现场制作燃气管线冷弯管理办法
现场制作燃气管线冷弯管理办法燃气管线冷弯是指在管道施工中，通过使用冷弯机等工具将管道弯曲成所需角度和弧度的一种操作。
为了确保燃气管线的安全运行和使用，需要制定相应的燃气管线冷弯管理办法。
一、冷弯工艺与要求1.根据现场实际情况和设计要求，确定冷弯的位置、角度和弯曲半径。
2.选择合适的冷弯机和模具，确保管道冷弯的质量和弯曲半径的精度。
3.冷弯前需要对管道进行清洗、检查和除锈，确保管道材质的完好无损。
4.冷弯时，应逐步进行，避免一次性过弯造成管道变形和破裂。
5.冷弯过程中需注意管道与模具的接触情况，避免产生过大的摩擦力和变形力。
二、冷弯过程中的安全措施1.工人需佩戴安全帽、手套和防护眼镜等必要的个人防护装备。
2.冷弯现场应设置明显的防护标志和警示标识，确保周围人员的安全。
3.冷弯机的操作员必须经过专业培训，并持证上岗。
4.冷弯机必须经过定期维护和检修，确保其正常工作状态。
5.冷弯现场应保持整洁，避免杂物和障碍物对作业人员造成伤害。
三、冷弯质量控制要求1.冷弯后的管道应通过外观检查，确保无明显的裂纹、变形和破损等缺陷。
2.冷弯后的管道应通过水压试验或气密性测试，确保其密封性能符合要求。
3.冷弯后的管道表面应腐蚀防护处理，确保管道材质的持久耐用性。
4.严禁使用损坏或弯曲半径不符合要求的管道，以免造成安全事故。
四、冷弯作业记录和档案管理1.对每次冷弯作业需进行记录，包括冷弯位置、角度、弯曲半径、冷弯机型号和操作员等信息。
2.冷弯作业记录需进行保存，并按照时间顺序进行编号和归档。
3.冷弯作业档案应定期进行整理和归纳，确保档案的完整性和准确性。
4.冷弯作业档案应与其他管道工程档案一并管理，便于检索和查询。
燃气管线冷弯管理办法的制定是确保燃气管道安全的重要环节。
通过严格执行冷弯工艺与要求、采取安全措施、控制冷弯质量以及做好记录和档案管理等措施，可以有效预防燃气管道冷弯过程中可能出现的问题和隐患，确保燃气管线的安全运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1. 钢材冷弯性能：是指钢材在常温下承受一定弯曲程度而不破裂的能力。
2. 成型道次数：
3. 空弯：
仅有上辊或下辊进行的弯曲，它对断面尺寸精度有很大的影响，成型工作断面的取向应尽可能避免空弯。
4. 变形区长度：
连续式冷弯成型机从第一架水平辊中心至最后一架水平辊中心的距离。
5. 冷弯效应：
冷弯型钢的断面转角部分材料由于弯曲塑性变形出现冷作硬化，即强度提高，塑性下降，这种现象称为冷弯效应。
1. 成型道次数过少，冷弯型材易产生尺寸超差和扭曲，成型道次数太多则增加工具成本。
2. 表面带有涂层的带坯需较多的成型道次以保证表面的光滑程度。
3. 理想情况下应从断面中心向两边逐渐弯曲，这样可以使弯曲成型部分不会进一步受到变形。
4. 冷弯成型轧机的能耗一部分用于工件的弯曲变形，一部分用于克服辊子与工件之间的摩擦阻力及辊子轴承摩擦阻力，一部分用于克服传动阻力。
5. 冷弯成型工艺可分为四种：单张成型工艺、成卷成型工艺、连续成形工艺和组合成形工艺。
每种工艺分为成形前坯料准备阶段、成形加工和型材精整三个阶段。
6．非合金化的热镀锌钢板，在原板和镀层间生成了铁-锌合金过渡层，因此镀层不易脱落。
7. 冷弯成型力包括弯曲成形力与模具压紧力两部分。
1. 什么是冷弯成型？
2. 简述冷弯的变形特点。
3. 我国冷弯型钢产品按断面形状分为哪几种？各有何特点？
4. 辊式成形机组的成形速度范围是多少？影响最佳成形速度的因素有哪些？
5. 已知普碳钢的极限延伸率δs=25%=0.25，板厚S=6，计算其最小弯曲半径。
R min= S
(
1
- 1 ) =
6
(
1
- 1 ) = 9 2 δs 2 0.25
6. 冷弯型钢具有哪些特点？分析现代辊式冷弯成型工艺技术发展的主要特征。
