水位计检查及检修
（汽包水位计检查及检修）
编制人:李永生 2006年09月12日 Nhomakorabea包水位计介绍
汽包水位计是用以指示汽包水位高低的监视装 置。汽包正常运行时，必须保持一定的水位。水 位过高使饱和蒸汽湿度增大，含盐量增多，造成 过热器和汽轮机通流部分积垢，严重时会损坏过 热器和汽轮机设备；水位过低时造成锅炉缺水， 使水循环遭到破坏，严重时烧坏受热面。 每台锅炉至少应安装有两个彼此独立的水位计， 以防止水位故障时无法显示水位。
二、水位计的检查和检修 在运行中观察水位计的水位显示是否清 楚，云母片是否有破裂，如水位污浊不清 或云母片爆破，可以关闭汽侧与水侧阀门 检修水位计。
1、拆卸。拆卸前将松动液喷在压紧螺母结合 处，把水位计固定在牢靠的地方。用扳手依次 拆下压紧螺母、压板、平玻璃、云母片、石棉 垫。对所有拆卸的部件进行编号，以免组装时 装错。
2、 汽包水位计损坏的处理： （1 ）如果汽包水位计中有一只损坏时，应立即隔 绝检修，并核对其他汽包水位 计和各低地位水位 计指示的正确性，加强对汽包水位的监视调节。 （2 ）如果所有汽包水位计都损坏，但有二只低地 位水位计正确可靠，则允许以 低地位水位计监视 调节汽包水位，继续维持锅炉运行2h，但必须注 意给水流量和 蒸汽流量的平衡，保持锅炉负荷稳 定，对已损坏的汽包水位计应立即隔绝检修。 （3 )如果所有汽包水位计都已损坏，且低地位水位 计并不具备上述(2)的条 件时，应停炉处理。
2、清理平玻璃、云母片上的污垢，检查平玻 璃、云母片、石棉垫，如有裂纹、变形、 划痕等缺陷应进行更换。对于云母水位计， 还要检查压板不应有弯曲、变形、裂纹等 缺陷。（除密封垫外，其他各部件如没有 损坏，则清理干净后可继续组装使用。）
3、组装。各部件的组装顺序与拆卸时相反。 先放置石墨垫，再放上云母片、平玻璃、 石棉垫，然后装上压板，压板应按拆卸时 的编号组装。组装时应与云母片的四周对 齐，再安装螺丝。水位计各螺丝一定要紧 得均匀，才能使云母片与水位计本体紧密 结合在一起，从而保证水位计的严密性。
一、水位计的种类 二、水位计的检查和检修 三、水位计的检修规程
一、水位计的种类 在高压或超高压锅炉上，反映汽包的方 式有就地水位计和远控水位指示。下面主 要介绍几种就地水位计的结构。
1、玻璃板水位计 玻璃板水位计是低中压锅炉上使用较普 遍的一种就地水位计。玻璃板水位计的金 属框上嵌固着平板玻璃，平板玻璃上刻有 几道凹槽，从而显示蒸汽和水的分界面。 玻璃板水位计的结构比较简单，使用玻璃 板水位计时应注意是否和锅炉汽包的工作 参数相适应。
2、云母水位计 云母水位计广乏使用在中高压锅炉汽包 上，供直接观察水位之用。云母水位计直 接与汽包连接，汽阀和水阀各具有两个关 闭机构。当汽阀和水阀关闭时，可更换云 母体。水位本体由三段组成，各段装有总 厚度为1.2～1.5mm的云母片以观察水位。
三、双色水位计 双色水位计是一种新型的就位水位计， 可使用在高压或超高压锅炉汽包上。双色 水位计主要由光源、光源箱、表体、观察 罩等构成，光源箱内装有红绿光学玻璃片 和凸面镜，白炽光通过红绿两块玻璃产生 红绿两束光。由于水和蒸汽对红、绿光的 折谢率不一样，因此可以获得汽红水绿， 汽满全红、水满全绿的显示效果。
三、水位计的检修规程 1、水位计的损坏预防 （1 ）必须防止水位计云母片(或玻璃管)的温度发生 突然变化，如冲洗水位计， 汽门、水门不可同时 关闭，室外冷空气不要突然吹向水位计等。 （2 ）冷水滴不可溅及水位计云母片或玻璃管。 （3 ）核对汽包水位计，必须注意下列事项： a.汽包水位计的汽管及水管的阻塞会引起水位计内 水位的上升。如汽管阻塞， 则水位上升极快。如 水管阻塞，则水位逐渐上升。 b.如汽包水位计有不严密处，将使水位计指示不正 确。 c.如汽包水位计的放水门漏，则将引起水位计内水 位降低。
双色水位计的毛病分析跟处理
双色水位计的毛病分析跟处理简介双色水位计是一种用于液体水位检测的仪器，通过测量液位的两个颜色上方的反射光并计算其高度差来确定液位高度。
该仪器具有结构简单、测量精度高、易于使用等优点，在工业和实验室中得到了广泛应用。
然而，在使用双色水位计时也存在一些常见的毛病，本文将着重对这些毛病进行分析，并给出有效的处理方法。
毛病分析液位误差在使用双色水位计进行液位检测时，常见的毛病之一就是液位误差。
这是由于双色水位计在检测液位时，需要考虑液体本身的折射率，而不同的液体具有不同的折射率。
当试样液体的折射率与双色水位计所设计的液体不同时，就会导致误差。
此外，还有因外界因素干扰导致的液位误差，例如温度、震动等。
换算错误双色水位计在测量液位时，需要将颜色上方的反射光高度差转换成液位高度。
为此，需要知道液体的密度和双色水位计的常数。
然而，如果密度或常数不正确，就会导致液位计算错误。
故障检测在使用双色水位计时，还有一种常见的问题是故障检测。
这是由于组装或使用过程中发生的机械或电路故障引起的，例如光电传感器的损坏、线路断开等等。
如果双色水位计出现故障，则无法准确测量液位高度，从而影响生产过程或实验结果。
处理方法液位误差的处理解决液位误差问题的关键在于正确选择双色水位计使用的液体。
在选择液体时，应尽可能选择折射率与试样液体相同的液体。
如果折射率无法匹配，则可以根据实际情况进行手动校准来纠正液位误差。
另外，可以通过安装防震支架和保护罩等辅助设备来减少外部干扰。
换算错误的处理正确设置液体的密度和双色水位计的常数是解决换算错误的重要措施。
调整密度和常数时，可以通过校准器具来进行。
如果不确定密度或常数，请查阅双色水位计的使用说明书或联系生产厂家获取帮助。
故障检测的处理如果双色水位计出现故障，应及时进行检修或更换。
如需要更换部件，应注意修理或更换时的部件相容性。
在更换前应了解双色水位计的设计原理，避免出现因设计不当或错误使用而导致的问题。
汽包水位计故障原因分析
汽包水位计故障原因分析首先，最常见的汽包水位计故障是由于传感器损坏。
传感器是汽包水位计的核心组成部分，它用于测量水位。
传感器通常是通过电阻、压力或超声波等方式来测量水位的。
然而，由于长时间使用、过载或环境因素，传感器可能会受损或失去准确度。
例如，电阻式传感器可能会由于电阻元件破损或与电路连接的电线松动而失灵。
压力传感器可能会由于沉积物堵塞或弹簧失效而无法正常工作。
超声波传感器可能会由于传感器表面杂质造成反射不准确而产生错误的测量结果。
为了解决这些问题，需要定期检查和维护传感器，并在必要时更换。
其次，汽包水位计的故障也可能是由于电路或电源问题引起的。
汽包水位计通常需要供电才能正常工作。
如果电源电压不稳定或电池电量低下，汽包水位计可能无法正常运行。
此外，电路板中的元件也可能因老化、短路或断路而导致汽包水位计失效。
为了避免这些问题，建议定期检查和测试电源和电路板的状态，并进行必要的维修和更换。
此外，环境因素也可能影响汽包水位计的性能。
高温或低温环境可能会对传感器和电路产生负面影响。
高温环境可能会导致传感器元件的热膨胀或电路板的元件过热，从而造成汽包水位计失灵。
低温环境可能会导致传感器元件收缩或电路板冷却不足，也会对汽包水位计的测量准确性产生影响。
此外，湿度和震动等环境条件也可能影响汽包水位计的性能。
为了避免受到环境因素的干扰，可以采取适当的绝缘和散热措施，并确保汽包水位计安装在稳定的位置上。
总而言之，汽包水位计故障的原因可以是传感器损坏、电路或电源问题、环境因素以及操作错误等。
为了正常使用汽包水位计，用户应定期检查和维护传感器、检查电源和电路状态、避免恶劣环境条件的影响，并正确操作水位计。
如遇到故障，需根据具体情况进行检修或更换相关部件。
这样才能确保汽包水位计的正常运行和准确测量。

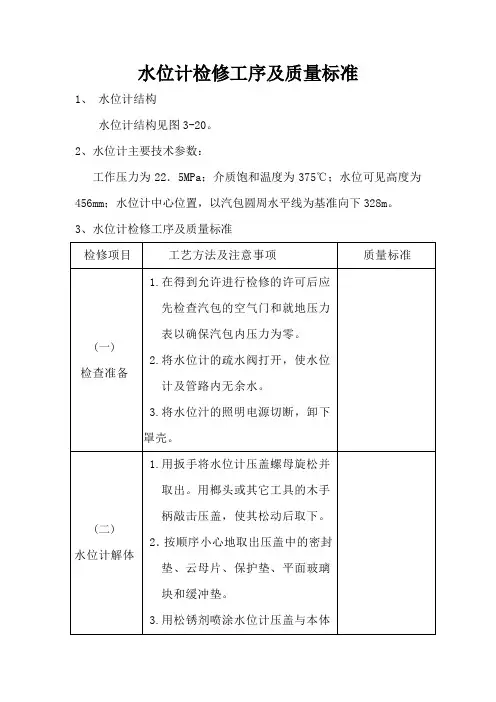

水位计检修工序及质量标准
1、水位计结构
水位计结构见图3-20。
2、水位计主要技术参数：
工作压力为22．5MPa；介质饱和温度为375℃；水位可见高度为456mm；水位计中心位置，以汽包圆周水平线为基准向下328m。
3、水位计检修工序及质量标准
检修项目
工艺方法及注意事项
质量标准
(一)
检查准备
1.在得到允许进行检修的许可后应先检查汽包的空气ຫໍສະໝຸດ 和就地压力表以确保汽包内压力为零。
4.用扳手使阀杆向关闭位置方向旋转直至阀杆连同阀芯与阀体分离。
5.在阀盖与阀体的结合面部位喷涂松绣剂，然后用铜棒作软垫敲击阀盖使其逆时针旋转直至与阀体分离。将阀盖固定并在阀盖与阀盖螺母的结合面喷涂松锈剂，然后用铜棒敲击阀盖使其松动后旋出。
(六)阀门零部
件检查和清理
1.用刀口布和柴油对阀体内部、填料室表面和阀座密封面进行清洗，并检查阀体的内部和阀座密封面。
3.按顺序将平面玻璃块的缓冲垫、平面玻璃块的上下两端保护片、平面玻璃块、云母片和高强石墨密封垫装入水位计的压盖内．然后将压盖与水位计本体连接并用螺母按图3-21顺序号加以紧固。
注意：(1)水位计本体和压盖组装前应将密封面擦干净，螺母连接应放置垫圈。（2）螺母紧固分4次逐个紧固，每次的紧固力矩为：90N·m、120N·m、150N·m、180N·m。
5.用涂过油的细砂纸打磨阀杆的表面，用刀口布擦干净后检查阀杆的螺纹和阀杆顶端的圆弧部分。将阀杆放置在车床上，检查阀杆的弯曲度。
1.阀体内壁无腐蚀，填料室
表面光洁、平整、无腐蚀。
2.阀座密封面无点蚀、无划
痕。
3.阀体及阀盖的内外螺纹无
毛刺、无缺牙。
4.阀杆螺纹无毛刺、无磨损，
汽包水位计检修标准安全措施
汽包水位计检修标准安全措施汽包水位计是锅炉中重要的安全检测仪器之一，其检修与维护工作的重要性不言而喻。
为确保锅炉运行的安全可靠，必须严格按照标准操作要求来进行汽包水位计的检修维护工作，并严格执行相应的安全措施。
下面将详细介绍汽包水位计检修标准及安全措施。
一、检修标准1.检查检修设备：在检修汽包水位计前，必须检查检修工具、仪器设备是否完好，是否符合使用要求。
2.开展检修工作：要注意检修中相关的动作，按照规定的顺序进行操作，确保操作正确，每个步骤都必须仔细操作，以防操作不当导致车间事故的发生。
3.仔细检查检修情况：检修结束后，严格按照规范要求检查检修完成情况。
确认检修前后汽包水位计的检测结果是否与标准相符合，以确保不会对锅炉运行产生负面影响。
4.整理设备工具：检修完成后，必须对使用的设备工具予以整理归位，保证设备工具的清洁与制度性。
二、安全措施1.穿戴防护用品：对于检修汽包水位计这样的高危操作，工作人员必须穿戴全身防护装备，包括热防护服、耳罩、安全鞋、头盔等，以防止突发危险发生，保证工作安全。
2.千万不要操作过程中脱手或落物：注意工具的简单、舒适和安全防护，不可高空抛掷和乱扔，以免影响锅炉运行安全。
3.保证周边安全：在检修中以及使用汽包水位计的整个过程中，必须保证周边区域安全，避免没有看到的障碍物和人员对操作人员带来风险和危险。
4.检修操作要平稳：检修时要平稳、轻巧操作，并根据规定进行必要的操作。
不得强行擰扭、撕脱，不得过度使劲，不得乱用通电工具，以防止汽包水位计损坏。
5.遵守工作规范：在操作汽包水位计过程中，必须认真遵守相应的工作规范，严格按照规范操作和维护，确保工作效率和操作安全性。
汽包水位计是锅炉中十分重要的安全检测仪器之一，其检修与维护工作的重要性不言而喻，反复地进行维护和检修，能有效地减少故障的发生，推进锅炉安全顺利运行。
以上就介绍的汽包水位计检修标准及安全措施，同各位相关从业人员共勉。
锅炉液位计检查标准
锅炉液位计检查标准锅炉液位计是锅炉系统中非常重要的一部分，它的准确性直接影响到锅炉运行的安全性和效率。
因此，对锅炉液位计的检查至关重要。
本文将介绍锅炉液位计的检查标准，以确保其正常运行和准确性。
首先，对于液位计的外观检查至关重要。
在进行检查之前，必须确保锅炉已经停机，并且相应的安全措施已经采取。
外观检查包括检查液位计的外壳是否完好，有无损坏或者腐蚀，以及连接管路是否畅通。
如果发现任何损坏或者异常情况，必须及时进行修理或更换。
其次，液位计的电气连接也需要进行检查。
检查电气连接是否牢固，接线是否正常，以及电气元件是否损坏。
在检查电气连接时，必须断开电源并采取相应的安全措施，以免发生意外事故。
接着，液位计的测量部分也需要进行检查。
测量部分包括传感器和测量仪表。
传感器的安装位置必须正确，并且传感器的工作正常。
测量仪表的读数必须准确，且不应有任何偏差。
如果发现测量部分有任何异常，必须及时进行调整或者更换。
此外，液位计的阀门和管路也需要进行检查。
阀门必须能够正常开启和关闭，并且不应有任何泄漏。
管路必须畅通无阻，并且不应有任何损坏或者腐蚀。
如果发现任何问题，必须及时进行修理或更换。
最后，进行液位计的功能测试。
功能测试包括手动操作和自动操作两种情况。
手动操作时，必须确保液位计的指示是否与实际液位相符。
自动操作时，必须确保液位计的反馈信号是否正常，以及控制系统是否能够正确响应。
总之，对于锅炉液位计的检查标准，必须严格按照要求进行，以确保其正常运行和准确性。
只有在液位计正常工作的情况下，锅炉系统才能够安全稳定地运行，从而保障生产和生活的正常进行。
锅炉汽包双色水位计检修工艺指导手册规程
锅炉汽包双色水位计检修工艺指导手册规程
1设备规范：
型号：B69H-32-YW型
安装数量：2台（锅筒左右各1）生产厂家：长春锅炉仪表总厂技术参数：公称压力：32Mpa可视长度：460、570、670mm接口型式：焊接
接口尺寸：670mm
表体材料：2CH3
2结构简介及工作原理：工作原理：
云母双色水位计,表体为三角型,在同一直线的同一方向开三段观察窗,采用光学折射原理获得汽红、水绿、汽满全红、水满全绿的显示效果。
结构简介参照下图：
I、水位计2、播污他3、水Ui 4.汽色
3大、小修项目及周期：
4检修工艺及质量标准4.1工器具准备：
4.2
检修工艺质量标准
4.3设备组件明细表:
4.4易损件清单。
锅炉水位计的检修
锅炉水位计的检修1 概述水位计是自然循环汽包锅炉的安全装置之一，水位计与汽包直接用连通管相连，所以水位计中的水位能够较真实地反映汽包水位，自然循环锅炉汽包水位的高低直接影响着锅炉的安全运行。
水位过高会使蒸汽带水，恶化蒸汽品质，汽温大幅度降低，严重时会造成汽机进水，产生水冲击，打掉叶片，损坏设备；水位过低会造成水循环破坏，甚至烧坏锅炉水冷壁造成爆管。
因此水位计是锅炉的主要附件。
就地水位计有玻璃板式、石英玻璃管式、牛眼水位计、云母双色水位计等。
板和管式多用在中低压炉上；高压和超高压炉多用双色云母水位和双色牛眼水位计，目前我厂两台炉均采用了云母双色水位计。
双色云母方位表结构见图1-12-1。
图1-12-1 双色云母水位结构图1、水位计本体2、放水阀3、水侧阀4、汽侧阀2 设备规范目前#1、2炉云母水位计已经高造成双色翻板式水位计，除了更换磁板以及浮球清理等，基本属于免维护。
3 水位计的检修工艺及质量标准3.1 云母水位计的解体：1) 拆卸水位计外壳，取下放至合适位置。
2) 旋下云母水位计外压板之压紧螺母，将外压板取下。
3) 取下内衬板及云母片。
4) 清理凹面内衬垫和接合面。
5) 将连接的螺栓取下，与螺母配对放好。
6) 拆卸汽水阀门及放水门，进行修理。
3.2 云母水位计检修：1) 检查和疏通汽水连接管，必要时用压缩空气进行吹扫。
2) 检查水位计密封面有无麻点、沟槽、腐蚀及冲刷等缺陷，确定检修方法。
a) 轻微缺陷：可用刮研方法处理，油研磨；平板涂以红丹粉油检查。
b) 严重缺陷：刮下本体部分送铣床加工进行处理，密封面也可进行堆焊，然后进行加工。
c) 对修理较困难的表柜也可更换新水位计。
3) 内压板应清理干净，检查有无扭曲、变形，进行修理找平。
4) 检查压板有无变形，压板螺栓孔应无变形及凸边，否则进行修理。
5) 检查螺丝扣是否完好，如有弯曲、断扣、咬扣等缺陷应进行更换，螺栓及螺母进行配合检查，组合时丝扣部分应涂以铅粉油。
电接点水位计常见故障处理
电接点水位计常见故障处理一、单点晃动故障现象：运行中处于连续蒸汽或水区域中的某个点（蒸汽和水接口面的点晃动属正常现象）红黄有跳变或长期状态与其它连续区域内的点相反。
常见原因：1、电极筒对应的该电极污染；处理办法：带压冲洗电极筒；（高概率）2、电极筒对应的该电极绝缘性能下降；处理办法：更换电极；（一般概率，1年期内较小）；3、电极筒对应的该电极接线松动、二次表对应的该点接线松动；处理办法：检查紧固接线；（高概率）4、二次表该点通道或指示灯故障；处理办法：更换二次表测试。
（极低概率）二、全部接点晃动故障现象：运行中电接点水位大部份接点或全部接点经常性或偶尔晃动。
常见原因：1、炉内汽水共沸；判断方法：参考其它玻璃管或双色水位计、差压式水位计是否同样上下晃动剧烈；处理方法：汽包内汽水分离装置故障需检修、消除定期排污、连续排污、给水、燃烧对汽包水位的影响。
（极低概率）2、信号噪声干扰；干扰很难捕捉和测量，除非长期出现，可用示波器进行捕捉。
处理方法：A、确保在二次表侧电缆屏蔽层可靠接地，接地电阻小于4欧姆（接地不是接到仪表盘柜体，柜体不是可靠的接地体，有些场合柜体还需要绝缘处理，需用专用的接地导线连接到接地母排）；（一般概率）B、确保在电极筒侧电缆屏蔽线不被接地，如裸露在外最好进行绝缘处理，保证信号屏蔽单端接地；（高概率）3、信号线电容容量累积干扰；主要表现为仪表运行一段时间突然来一下，随后又能正常运行一段时间，能量很小，持续时间很短，但就是查不到原因。
处理办法：A、更换电缆和电缆敷设路径；B、更换二次表（低概率）；C、关闭电源重新上电可延长该故障发生的时间，但不能最终解决该问题。
4、公用信号地（参考电接点水位计说明书）接线不可靠，特别是现场筒体侧。
处理方法：检查紧固公用信号线。
（高概率）5、二次表电子元器件工作不稳定或老化或质量差；处理方法：更换质优产品。
（使用3年内一般概率）。
6、电极长期使用整体性能下降；处理方法：更换电极（使用3年内一般概率）。
雷达水位计安全操作及保养规程
雷达水位计安全操作及保养规程雷达水位计是水文监测中常用的一种设备，用于测量水位高度和流量等参数，具有测量精度高、无需接触到被测物体、使用寿命长等优点。
为保证雷达水位计的正常运行和延长其寿命，应当遵守以下安全操作和保养规程。
安全操作1.安装：在进行雷达水位计的安装前，需要先了解被测河流、水库、水文站等场所的环境情况，特别是水体的最高水位线和主要水流方向，可以通过现场考察或查看相关资料获得。
然后根据环境情况选择合适的安装位置，安装时要避免安装在靠近河岸、坡度陡峭或水流湍急的地方以及易于受到洪水冲击的地方。
安装时应合理布置设备的电源线路，保证线路接地良好，确保使用过程中不会有电击危险。
2.检查：每次使用前对雷达水位计进行检查，包括检查是否有松动或变形的零部件、是否有电路短路或接触不良等情况，同时还要检查水位计的仪表盘是否正常显示。
如果发现问题应立即停止使用，及时更换或修理。
3.使用：在使用时要按照说明书中的操作步骤进行，特别是要注意以下几点：•不要在雷达水位计未安装之前打开计算机或控制面板。
•操作前应检查设备是否加电、外壳是否接地可靠。
•禁止使用易燃物品或腐蚀性液体清洗雷达水位计。
•使用时要避免使用力过大，不要将雷达水位计当做其他工具进行操作。
•如发现应力集中或超出额定范围，请立即停机检修。
4.停机：使用完毕后，要先关闭雷达水位计的电源，在拆卸设备前要确认电源已经关闭，拆卸时要轻拿轻放，不可硬拽硬拆，以免损坏设备。
保养规程1.清洁：定期清洁雷达水位计的内部和外部，特别是应注意清洗探头和沿用位置的杂质，保证设备的散热、防护等功能。
清洁时可使用干净的软布或吹风机进行，不要使用化学溶剂或大量水直接喷洒设备，以便避免设备损坏。
2.检查：定期对雷达水位计进行检查，包括拆卸设备检查探头和仪表盘等零部件是否干净、正常、完整等情况，并及时修复或更换出现问题的零部件，提高设备的性能。
3.保养：每个月应将雷达水位计的外壳松动或有渗漏情况的部分进行紧固，保证设备密闭性能良好。
双色水位计使用维护规程
双色水位计使用维护规程
正确地使用和保养双色水位计，是保证水位显示清晰，延长水位计使用寿命，保证锅炉安全运行的重要措施。
7.8.4.1双色水位计是光学仪器，在运输、保管、使用中严禁撞碰或用力敲打。
7.8.4.2安装水位计前，要检查产品的成套性、产品中心距、使用压力与锅炉是否相符，检查各部位是否有堵塞。
在冬季，一定要待水位计升至室温后再安装，安装后待水位计预热后再使用。
镇流器要安装在通风、干燥的地方，环境温度不得高于50℃
7.8.4.3 B49X系列双色水位计与锅炉连接形式和玻璃管水位计的安装形式相同，按图安装。
双色水位计在使用时同平板水位计一样，要保持水、汽路畅通，防止出现假水位。
7.8.4.4锅炉在运行中要卸下水位计检修时，先关闭水、汽阀门再卸掉上阀接头螺栓，然后松开下阀门大螺母即可将水位计取下。
7.8.4.5更换红、绿玻璃时，红绿玻璃与压板之间缝隙及侧盖板与压板要用耐热胶密封（硅橡胶）。
7.8.4.6在停炉时，把水位计刷洗干净后将水放掉。
如长期停炉，应把水位计取下刷净凉干放在通风干燥的库房中保存。
7.8.4.7水位计玻璃在使用中被腐蚀是正常现象。
使用压
力越大，水含碱度越高，冲洗越勤腐蚀就越快。
7.8.4.8水位计上的密封垫、密封圈、阀门衬套等，长时间使用会发生磨损、腐蚀和老化，应在适当的时间更换。
7.8.4.9如水位计不亮，应检查电路、镇流器、灯管是否接触不良或损坏。
刷洗锅炉时要把水位计卸下，避免挂垢或堵塞。
