Protel_99_SE电路设计与仿真教程
应用Protel 99SE软件实现电路的设计与仿真
了理 论分 析 的 结果 。 为 现 行 的教 学 的 一种 补 充 。 成 关 键 词 ： ｒｔｌ ９Ｓ Ｐ ｏｅ ９ Ｅ；设计 ； 真 ； 析 仿 分
பைடு நூலகம்
Ｅ Ａ软件层 出 不穷 ， 如 已为大 家所 熟 知 的有 Ｅ Ｄ 例 ＷＢ、 ｌ— Ｍｕ ｉ ｔ ｓ Ｐｏｅ等等 ， ｉ ｒ ｌ ｍ、 ｔ 这些软件都具有 强大的仿真 功能。利用这 些 仿真软件 ， 不需要制作实 际电路 ， 可直接在计算 机上进行 电路
设计 ， 然后通过仿真分析 即可获 得实 际的信号 波形及 关键 点
分压 蠢镧蠢 电ｉ・ｄＩ＿ ， 撬蕊嘲 ｌｌ霸 子 ｄＩ ｝ 置 嚣吾 ｈ
！
于 Ｗｉｄｗ 环境下的电路板设计软件 。它应用于 电路原 理 ｎｏｓ 图设计 、 电路板设计及仿 真分 析等等 ， 它功 能强 大 ， 机界 面 人 友好 ， 能让人们在具有最完整的功能环境下 ， 升设计上 的品 提 质 和效率。其特点有 … ： １ 设计 电路时 ， ） 具有 连续操作功能 ， 可以快速地放置 同类
日经验窒逾日
ｄ ｉ ０ ３ ６ ／． ｓ ． ６ １１ ４ ． ０ ．３ ０ ６ ｏ ： ． ９ ９ ｊｉ ｎ １ ７ —０ １ ２ １ ０ ． ２ １ ｓ １
墨 麦
应 用 Ｐ ｏｅ ９ Ｓ ｒ ｔｌ ９ Ｅ软 件 实 现 电 路 的 设 计 与 仿 真
袁 桂 玲
（ 南质量 工程职 业学 院 ， 河 平顶 山 ４７０ ） ６０ ０

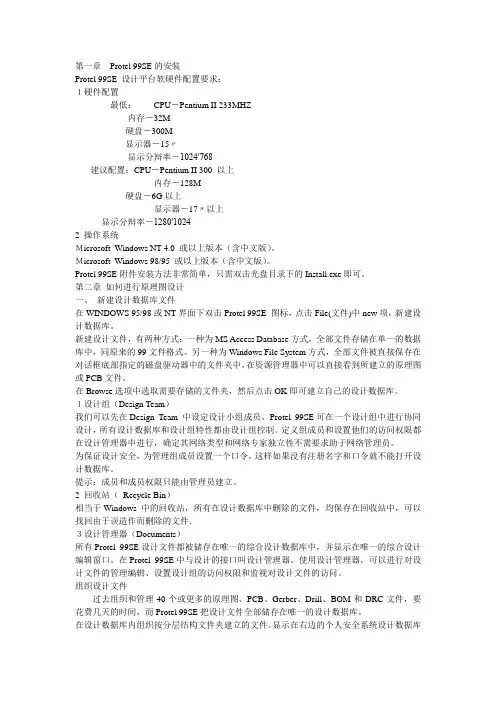

99se 教程及问题分析
第一章Protel 99SE的安装Protel 99SE 设计平台软硬件配置要求：１硬件配置最低：CPU－Pentium II 233MHZ内存－32M硬盘－300M显示器－15〃显示分辩率－1024′768建议配置：CPU－Pentium II 300 以上内存－128M硬盘－6G以上显示器－17〃以上显示分辩率－1280′10242 操作系统Ｍicrosoft Windows NT 4.0 或以上版本（含中文版）。
Ｍicrosoft Windows 98/95 或以上版本（含中文版）。
Protel 99SE附件安装方法非常简单，只需双击光盘目录下的Install.exe即可。
第二章如何进行原理图设计一、新建设计数据库文件在WINDOWS 95/98或NT界面下双击Protel 99SE 图标，点击File(文件)中new项，新建设计数据库。
新建设计文件，有两种方式：一种为MS Access Database方式，全部文件存储在单一的数据库中，同原来的99文件格式。
另一种为Windows File System方式，全部文件被直接保存在对话框底部指定的磁盘驱动器中的文件夹中，在资源管理器中可以直接看到所建立的原理图或PCB文件。
在Browse选项中选取需要存储的文件夹，然后点击OK即可建立自己的设计数据库。
１设计组（Design Team）我们可以先在Design Team 中设定设计小组成员，Protel 99SE可在一个设计组中进行协同设计，所有设计数据库和设计组特性都由设计组控制。
定义组成员和设置他们的访问权限都在设计管理器中进行，确定其网络类型和网络专家独立性不需要求助于网络管理员。
为保证设计安全，为管理组成员设置一个口令。
这样如果没有注册名字和口令就不能打开设计数据库。
提示：成员和成员权限只能由管理员建立。
2 回收站（Recycle Bin）相当于Windows 中的回收站，所有在设计数据库中删除的文件，均保存在回收站中，可以找回由于误造作而删除的文件．３设计管理器（Documents）所有Protel 99SE设计文件都被储存在唯一的综合设计数据库中，并显示在唯一的综合设计编辑窗口。
第二章Protel99SE原理图设计基础
2. 使用键盘实现图纸的放大和缩小
• 放大： 按PageUP键，放大绘图区域； • 缩小： 按PageDown键，可以缩小绘图区 域； • 归中： 按Home键，回到工作区中心位置； • 更新： 按End键，刷新当前显示区域； • 移动当前位置： 通过四个方向键来调整实 现。
2.3 图纸属性设置
主要功能
• ：（Edit/Move/Move Selection）移动已 选对象； • ：（View/Toolbars/Drawing Tools）关 闭或打开绘图工具栏； • ：（View/Toolbars/Wiring Tools）关闭 或打开连线工具栏； • ：（Simulate/Setup）打开仿真的选项设 置项；
• 绘制工具分为图形绘制工具和原理图绘制 工具，可以通过菜单命令 View/Toolbars/Drawing Tools和 View/toolbars/Wiring Tools打开和关闭。
4.专用工具
• 一般可以通过主菜单栏的View/Toolbars中的相应条目打 开和关闭。它们有电源与接地工具（Power Objects）， 常用器件工具（Digital Objects），模拟信号源工具 （Simulation Sources），PLD工具（PLD Tools）。
3. 设置图纸的方向
• 对话框左边Options区的Orientation栏用来 设置图纸的方向，横放（图形水平放置） 选Landscape，竖放（图形ቤተ መጻሕፍቲ ባይዱ直放置）选 Portrait。
4. 设置标题栏的类型
• Protel 99 SE提供两种图纸标题栏格式 Standard和ANSI，Standard为普通型， ANSI为美国国家标准类型，可通过对话框 中的Title Block选项决定是否选用。该项选 中后，其右边的下拉菜单才能指定以上两 项标准图纸中的一种。用户也可以按自己 的要求或其他标准重新设计标题栏。
电子电路设计与仿真protel1原理图绘制
Байду номын сангаас置Protel 99 SE的界面环境
自学、了解 内容
- 屏幕分辨率：使用Protel 99 SE时，如果屏 幕分辨率低于1024×768像素，某些控制面板 将会被切掉而无法显示。
- 界面参数设置：
– 界面字体设置：如果字体设置不合适，界 面上会有字符无法显示。
电子电路设计与仿真protel1原理图绘 制
创建完毕，双击相应 的图标，进入编辑界 面。
电子电路设计与仿真protel1原理图绘 制
进入Protel 99 SE的原理图设计环境
双击此图 标,即创 建一个原 理图文件
电子电路设计与仿真protel1原理图绘 制
可以看出sheet1.sch原理图文件的 位置是在Documents文件夹内 双击sheet.sch 即可以进入原理图 的编辑界面。
电子电路设计与仿真protel1原理图绘 制
图纸大小设置
- Standard Style 和Custom Style 设置图纸大小；
自学、了解 内容
电子电路设计与仿真protel1原理图绘 制
自学、了解
图纸方向、颜色、标题栏和边框的设置 内容
- Option区域可以设置图纸 方向、是否显示标题栏、 是否显示参考边框、是否 显示边框、是否显示设置 图纸的模板图形以及边框 颜色和图纸背景色；
exp.pcb
- 打开程序自带Examples目录中的Z80 microprocessor.ddb 文件，打开该数据 库文件中的 sch、pcb文件，初步了解 电路图、印刷电路板图。
电子电路设计与仿真protel1原理图绘 制
第二节：原理图设计
电子电路设计与仿真protel1原理图绘 制
Protel 99SE简易操作指南
第一章电子线路CAD概述一、电子线路 CAD 有关的基本知识1.原理图设计原理图：用图形符号表示出电路原理即各元器件之间的逻辑关系的图形（表达电路设想和构思）。
图形符号：元器件、连线、电连接点（Junction）2.PCB 设计印刷电路板（PCB）：通常把在绝缘材上，按预定设计，制成印制线路、印制元件或两者组合而成的导电图形称为印制电路。
而在绝缘基材上提供元器件之间电气连接的导电图形，称为印制线路。
这样就把印制电路或印制线路的成品板称为印制线路板，亦称为印制板或印制电路板。
PCB 应用：几乎能见到的电子设备都离不开它，小到电子手表、计算器、通用电脑，大到计算机、通迅电子设备、军用武器系统，只要有集成电路等电子无器件，它们之间电气互连都要用到 PCB。
PCB 作用：它提供集成电路等各种电子元器件固定装配的机械支撑、实现集成电路等各种电子元器件之间的布线和电气连接或电绝缘、提供所要求的电气特性，如特性阻抗等。
同时为自动锡焊提供阻焊图形；为元器件插装、检查、维修提供识别字符和图形。
二、Protel99 EDA 软件基本知识电子设计指实现一个电子产品从设计构思、电学设计到物理结构设计实现全过程，其最基本的完整过程为：1.电路原理设计2.电路信号仿真3.产生网络表及其它报表（原理图与印刷图的主要接口）4.印刷电路板设计5.信号完整性分析三、Protel99 运行环境及安装基本界面由四个部分组成：菜单栏、工具栏、项目管理器窗口、设计窗口（标题栏、项目卡）。
1.菜单栏功能：进行各种命令操作、设置各种参数、进行各种开关的切换组成：●开始启动时：File、View和Help三项及系统菜单项File 用于文件管理View 用于切换管理器、状态栏、命令行开与关Help 用于打开帮助文件●进入设计后：加入其它若干功能项菜单栏属性设置：定制菜单栏（用 Mouse 双击菜单栏前图标即进入设置窗口）2.设计窗口全部组成菜单栏主工具条设计管理器●设计浏览器：用于管理设计数据库●浏览管理器：浏览库管理（如元件库管理器、封装库管理器）设计管理器切换标签：切换设计浏览器和浏览管理器设计工作站：显示当前网络下进行同一项目设计时的工作状态设计工作组：用设定用户的操作权限设计主界面：设计工作的操作界面文件切换标签：用来切换当前被激活的文件状态栏：显示当前设计状态命令栏：当前用户正在使用或可以使用的命令搜索式帮助系统菜单（设计浏览器主菜单）功能：主要用来设置客户端的工作环境和各服务器的属性启动：在面板上单击 Mouse 右键或用Mouse 左键点击图标●Server...服务器设置（管理所有服务器）：安装、打开、停止、安全性、属性等。
Protel_99_SE_教程
利用浏览器放置元件
在如图2-17所示中的【Browse】选 项的下拉式选框中，选中【Libraries】 项。 然后单击列表框中的滚动条，找出 元件所在的元件库文件名，单击鼠标 左键选中所需的元件库；再在该文件 库中选中所需的元件。
2.3.2 利用菜单命令放置元件
具体的实现方法有下面4种。 执行菜单命令【Place】/【Part】。 直接单击鼠标右键，在浮动菜单上选 择“Place Part”。 直接点击电路绘制工具栏上的按扭。 使用快捷键【P】/【P】。
由于系统在运行过程中要进行大量
的运算和存储，所以对机器的性能要
求也比较高，配置越高越能充分发挥
它的优点。
1.3
Protel 99 SE的操作环境及特点
专题数据库管理环境 原理图设计环境
1.3.1 1.3.2
1．分层次组织设计功能 2．强大的元件及元件库的组织、编辑功能 3．方便的连线工具 4．高效、便捷的编辑功能 5．电气设计检测功能 6．与印制电路板的紧密连接 7．自定义原理图模块 8．强大而完善的输出功能
3.1 原理图元件库编辑器的启动
首先，要启动原理图元件库编辑器。 单击【Document】标签，进入设计文 件夹【Document】，执行菜单命令 【File】／【New】或在工作区单击鼠 标右键选择【New】命令，出现【New Document】对话框。
双击对话框中的【Schematic Library
SE的原理图设计系统来绘制电路原理图。
2．产生网络报表 网络表可以从电路原理图中获得，同时 Protel 99 SE也提供了从电路板中提取网络 表的功能。 3．印制电路板的设计 印制电路板的设计主要是利用Protel 99 SE的PCB设计系统来完成印制电路板图的绘 制。
protel99se教程
protel99se教程Protel 99SE是一款强大的电子设计自动化（EDA）软件工具，用于电路板设计和布局。
本教程将指导您如何使用Protel99SE进行基本的电路板设计和布局活动。
第一步：创建新项目1. 打开Protel 99SE软件。
2. 单击“文件”菜单，然后选择“新建”。
3. 在弹出的对话框中，选择“新项目”，然后单击“确定”。
4. 输入项目名称和文件夹路径，然后单击“确定”。
第二步：绘制电路原理图1. 单击“项目”菜单，选择“新建文档”。
2. 在弹出的对话框中，选择“电路原理图”，然后单击“确定”。
3. 在绘图区域中，使用绘图工具绘制电路原理图。
您可以使用线条工具、电子元件库等进行绘制。
第三步：设计电路板布局1. 单击“项目”菜单，选择“新建文档”。
2. 在弹出的对话框中，选择“电路板布局”，然后单击“确定”。
3. 在布局编辑器中，可以放置和布线电子元件，设置引脚等等。
4. 使用布局工具放置电子元件并进行布线。
第四步：进行电路仿真和验证1. 单击“项目”菜单，选择“新建文档”。
2. 在弹出的对话框中，选择“模拟”，然后单击“确定”。
3. 在仿真工作区中，可以设置仿真参数和仿真模型，运行仿真并查看结果。
第五步：生成Gerber文件1. 单击“文件”菜单，选择“发布”。
2. 在弹出的对话框中，选择“Gerber文件”，然后单击“确定”。
3. 设置Gerber文件生成的选项，并选择生成的文件夹路径，然后单击“确定”。
通过以上步骤，您可以使用Protel 99SE进行基本的电路板设计和布局。
请注意避免使用重复的标题文字来保持文档整洁和清晰。
基于Protel 99 SE的电路仿真研究
基于Protel 99 SE的电路仿真研究赵培栋袁承宗杨辉03124310 03124308 03124337 摘要：本文通过电路辅助设计工具Protel 99 SE主要实现对运算放大器模拟电路以及数字计数器电路和PLD的仿真。
在仿真过程中，我们将通过和专门的模拟仿真软件CircuitMaker对相同电路的仿真结果进行比较和分析，来更好地了解Protel 99 SE仿真功能，并研究及探讨其自身的相关特点，更多地挖掘Protel 99 SE 的“潜力”，使Protel 99 SE得到更为广泛的应用。
关键词：Protel 99 SE，模拟仿真，CircuitMaker，仿真模型库，可编程逻辑电路Abstract:The following article mainly explains how to implement the simulation on amplifier circuit , digital arithmometer circuit and PLD by Protel 99 SE, which is a kind of accessorial circuit designing tool under our research. In the process of this simulation, we will compare the Protel 99 SE with CircuitMaker, another expert simulation soft to the effect on the simulation of the same circuit, and analyze the results so that we can learn its simulation function better and find more advantages of Protel 99 SE through the study of its correlative character. Our aim is to make Protel 99 SE be widely applied.KEY WORDS: Protel 99 SE, Simulation, CircuitMaker, Simulation Module Library, Programmable Logic Device .一、简介1．强大的分析工具Protel 99 SE是Protel公司开发的功能强大的电路辅助设计工具，是EDA行业的主流产品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
miscellaneous device.ddb库元件 简介
• 这个库是用到最多的，系统一启动就自 动加载，所以我们应该了解其包含的元 件图表
与门 天线
电源 钟
同轴电缆接 插件 缓冲器
蜂鸣器
断路开关，断 路器 同轴电缆
同轴电缆连接 器 同轴电缆连接 器2
同轴电缆连接 器3
晶振
通信协议接口 （9口） 肖特基二极管 金属-半导体 隧道二极管 （重掺杂） 变容二极管
2.电路信号的仿真
• 是原理图设计的扩展，为用户提供一个 完整的从设计到验证的仿真设计环境。
3.产生网络表及其他报表
• 网络表是电路板自动布线的灵魂，也是 原理图设计与印制板设计的主要接口。 网络表可以从电路原理图中获得，也可 以从印制板中提取。其他报表则存放了 原理图的各种信息。
4.印制电路板的设计
• 简单来说，层次电路原理图设计就是模块化设 计。
3.1.1 层次原理图的设计方法
• 1.自上而下的层次图设计方法 • 2.自下而上的层次图设计方法 • 3.重复性层次图的设计方法
项目方块图
子系统方块图
子系统方块图
基本模块 基本模块 基本模块 基本模块 的原理图 的原理图 的原理图 的原理图
自上而下的层次图设计流程图
• 印制电路板设计是电路设计的最终目标。 利用Protel 99 SE的强大功能实现电路板 的版面设计，完成高难度的布线以及输 出报表等工作。
5.信号的完整性分析
• Protel 99 SE包含一个高级信号完整性仿 真器，能分析PCB和检查设计参数，测 试过冲、下冲、阻抗和信号斜率，以便 及时修改设计参数。
基本模块 基本模块 基本模块 基本模块 的原理图 的原理图 的原理图 的原理图
子系统方块图
子系统方块图
项目方块图
自下而上的层次图设计流程图
主电路Main.SCH
A.SCH
A.SCH
A.SCH
B.SCH B.SCH B.SCH B.SCH B.SCH B.SCH
重复性层次图的示意图
1.4.1 Protel 99 SE菜单栏
• Protel 99 SE菜单栏的功能是进行各种命 令操作、设置各种参数、进行各种开关 的切换等。它主要包括“File”、“View”和 “Help”三个下拉菜单
1.4.4设计管理器
• 它允许用户对项目设计数据库浏览和修 改。它包括导航树、设计窗口、面板、 标签等。
2.7.8制作电路的I/O端口
• 当两个电路有某一个地方是相连的时 候，我们可以采用前面所讲的网络标号 的方法，同时我们还可以用I/O端口的方 法。使某些I/O端口具有相同的名称，这 样就可以将它们视为同一网络或者认为 它们在电气上是相连的。
第3章 原理图设计进阶
3.1层次原理图的设计
• 对于一个非常庞大的电路原理图，通常称之为 项目。不可能将这个原理图一次完成，也不可 能将它画在一张图纸上，更不可能由一个人单 独来完成。项目主管的主要工作是将整个原理 图划分为各个功能模块。由各个工作组来设计 各个功能模块。
• 用户创建项目数据库非常简单，只需 点“File” “New”项，就会弹出如图所示的对 话框。
• 用户可以选择两种文件类型MS Access Datebase 和Windows File system。
• 注意：文件后缀名一定要是.ddb，否则系 统将会不认识。
• 如果要改变保存路径，可以单击“ Browse” 按钮，（这一步通常是必须要做的。）
耳塞 感光二极管
感光三极管
插头 交流插座 插口, 塞孔, 插座 标准视频输入接口 双刀双掷继电器
双刀单掷继电器
单刀双掷继电器 单刀单掷继电器 单向可控硅 插座 电流源 电压源
扬声器，喇叭 三端双向可控硅 三极真空管 N-单结晶体管 P-单结晶体管 三端集成稳压器
2.5.3元件位置的调整
• 1.单个元件的移动 • 2.多个元件的移动 • 3.元件的旋转 • 1）空格键：让元件以900 逆时针方向旋转 • X键：使元件左右对调 • Y键：使元件上下对调 • 4.元件选择的消除
设计导航 设计面板
状态条
设计工具栏
设计窗口 设计标签
1.4.5状态及命令指示行
• 状态及命令指示行用于提示当前的工作 状态或者当前正在执行的命令。
1.5创建项目数据库
• Protel 99 SE提供了一个集成的设计工作环境， 根据Protel 99 SE的“客户/服务器”框架体系。在 Protel 99 SE中，用户必须首先创建一个类型 为.ddb的数据库，称为项目数据库。用户以后 所有的设计文件都存储在这个数据库中。
原理图设计流程图
设置电路图纸大小 在工作平面上放置元件
原理图的布线 编辑与调整 存盘与打印
2.2启动原理图设计系统
• 这在前面章节中以详细介绍过。
2.3 画面的管理
• 2.3.1工具栏的打开与关闭 • 1.主工具栏的打开与关闭——执行菜单命
令“示图”/“工具条”
2.绘制原理图工具栏 3.绘图工具栏 4.电源及接地符号工具栏 5.常用器件工具栏 6.元件库管理浏览器 7.设计管理器与元件库管理浏 览器之间的切换
1.2启动Protel 99 SE
• 进入Protel 99 SE的方法非常简单，只要 运行Protel 99 SE的执行程序就可以了。
Protel 99 SE主窗中
1.3系统参数的设置
1.3.1界面字体的设置 1.3.2系统其他参数的设置
1.4进入Protel 99 SE
• Protel 99 SE是一个真正Windows风格的 软体。下面简单介绍一个Protel 99 SE的 主窗口，其各部分的名称及功能。
绘制导线 绘制总线 绘制总线入口 设置网络标号 绘制电源及接地符号 放置元件 放置电路框图 放置电路框图进出点 放置输入/输出口 放置节点 放置EC测试点 放置PCB布线指示
2.7.2画导线
• 布线的一般步骤如下： • 1）执行画导线命令， • 2）执行画导线命令后，光标变成了十字形
状，移到元件管脚的端点处点击一下鼠标确
七段数码显示 管
N-沟道结型场效 应管 仪表
扩音器，麦克风
扩音器，麦克风2
N-双重场效应管
金属氧化物半导 体场效应晶体管
交流电动机 伺服电动机 步进电动机 与非门 氖管 或非门
非门
npn双向交流开关
感光三极管
运算放大器 光隔离器
光电隔离开关(发光二 极管+三端可控制硅型)
或门 听筒塞孔
立体声听筒塞孔
1.7.2服务器的种类
• Protel 99 SE里提供了丰富的服务器资源。 其主要分3类：8个主要服务器、附附带 的各种编辑器、两个Wixard，
各个图标的文件类型
按钮
功能
生成CAM制造输出文件，可以连接电 路图和电路板的生产制造各个阶段
建立设计文档或文件夹
印制电路板设计编辑器
印制电路板元件封装编辑器
第一章 Protel 99 SE基础入门
1.1电路设计的概念
• 电路设计概念就是指实现一个电子产品 从设计构思、电学设计到物理结构设计 的全过程。在Protel 99 SE中，设计电路 板最基本的完整过程有以下几个步骤。
1. 电路原理图的设计
• 利用Protel 99 SE中的原理图设计系统来 绘制一张电路原理图。
印制电路打印编辑器 原理图设计编辑器 原理图元件 编辑器 表格处理编辑器
文字处理编辑器 波形处理编辑器
第二章 设计电路原理图
2.1 设计原理图的一般步骤
• 电路原理图设计不仅是整个设计的第一 步，也是电路设计的根基。由于以后的 设计工作都是以此为基础的，因此电路 原理图的设计好坏直接影响到以后的设 计工作。其流程为
定导线的起点
• 3）再移动鼠标到目的管脚的端点处点一下，
导线即画完。
• 注：在画导线的时候按空格键可改变画线的走 向
2.7.3画总线
• 当元件与元件之间的连线是一组并行的 导线时，就可以用总线来代替这组导线。 这样一来，可以简化原理图图面。
• 点击 图标，
2.7.4画总线Βιβλιοθήκη 支• 总线与导线相连时，必须用总线分支线。 • 点击 图标 • 总线分支总在一根斜线，按空格键可调
• 创建完成后，我们就可以进行设计和管 理了。
1.6设计工作组的管理
1.7进入设计环境
1.7.1选择设计服务器
• 用户进行某一设计，就是调用某一服务 器工作。所以开始工作时，首先选择服 务器，有两种方法：执行 “File” /“New” 命令或在面板上单击右键弹出菜单中执 行“New”命令，弹出如图窗口
3.设定图纸的方向
• 有两种方式可供选择：landscape（图形 水平放置）；portrait（图形垂直放置）
• 4 .设置标题栏的类型 • 5.设置显示参考边框
2.5在工作平面上放置元件
共射极放大电路
共集电极基本放大电路
共基极基本放 大电路
2.5.1利用元件库管理浏览器放 置元件
• 点击Add/Remove，文件路径为 C:/Program Files/Design Explorer 99 SE/Library/SCH。加载所需要的元件库 后，再找到所需要的元件。常用的元件 库有：miscellaneous device.ddb ,sim.ddb 等
2.3.2面板显示状态的缩、放
• 1.命令状态下的缩放——功能热键来完成 • 2.闲置状态下的缩放命令——菜单来完成
2.4 设置图纸
• 绘制原理图前首先要设置图纸，即确定 原理图纸的有关参数，如图纸的尺寸大 小、方向、底色边框、标题栏、文件信 息等。
2.4.1 设置图幅
• 1.执行菜单命令“设计”/“选项”
