6.1电子定量包装秤的工作原理及称量调试方法
电子秤的工作原理
电子秤的工作原理
电子秤是一种利用电子技术进行测量的称重设备，其工作原理主要涉及传感器、电子元件和数据处理系统。
在电子秤的工作过程中，传感器起着至关重要的作用，它能够将物体的重量转化为电信号，并通过数据处理系统进行数字化处理，最终显示在称重仪表上。
首先，电子秤的传感器是实现称重功能的核心部件。
传感器通常采用应变片、
压阻式、电容式等原理，当物体施加在传感器上时，传感器会产生相应的变形或电信号。
这些信号会随后被传输到数据处理系统中进行处理。
其次，电子秤的电子元件是保证称重准确性的重要组成部分。
电子元件主要包
括放大器、模数转换器、微处理器等。
放大器能够放大传感器产生的微弱信号，模数转换器则可以将模拟信号转化为数字信号，而微处理器则负责对数字信号进行处理和计算。
最后，数据处理系统是电子秤能够准确显示重量的关键。
数据处理系统会接收
传感器传来的信号，并通过内部算法进行处理和计算，最终将结果显示在称重仪表上。
同时，数据处理系统还可以根据需要进行单位转换、数据存储和输出。
总的来说，电子秤的工作原理是通过传感器将物体的重量转化为电信号，再经
过电子元件和数据处理系统的处理，最终显示在称重仪表上。
这种工作原理使得电子秤具有高精度、稳定性好、操作简便等特点，因此在商业、工业、家庭等领域得到了广泛应用。

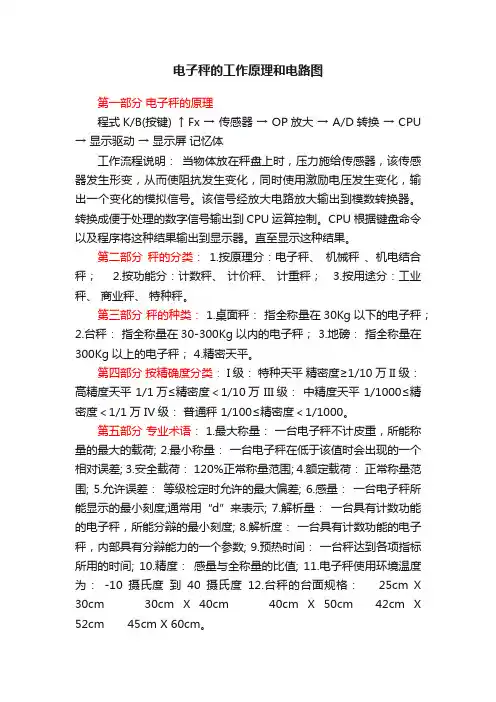

电子秤的工作原理和电路图
电子秤的工作原理和电路图第一部分电子秤的原理程式K/B(按键) ↑ Fx → 传感器→ OP放大→ A/D转换→ CPU → 显示驱动→ 显示屏记忆体工作流程说明：当物体放在秤盘上时，压力施给传感器，该传感器发生形变，从而使阻抗发生变化，同时使用激励电压发生变化，输出一个变化的模拟信号。
该信号经放大电路放大输出到模数转换器。
转换成便于处理的数字信号输出到CPU运算控制。
CPU根据键盘命令以及程序将这种结果输出到显示器。
直至显示这种结果。
第二部分秤的分类：1.按原理分：电子秤、机械秤、机电结合秤； 2.按功能分：计数秤、计价秤、计重秤； 3.按用途分：工业秤、商业秤、特种秤。
第三部分秤的种类： 1.桌面秤：指全称量在30Kg以下的电子秤；2.台秤：指全称量在30-300Kg以内的电子秤；3.地磅：指全称量在300Kg以上的电子秤；4.精密天平。
第四部分按精确度分类： I级：特种天平精密度≥1/10万 II级：高精度天平 1/1万≤精密度＜1/10万 III级：中精度天平1/1000≤精密度＜1/1万 IV级：普通秤1/100≤精密度＜1/1000。
第五部分专业术语： 1.最大称量：一台电子秤不计皮重，所能称量的最大的载荷; 2.最小称量：一台电子秤在低于该值时会出现的一个相对误差; 3.安全载荷： 120%正常称量范围; 4.额定载荷：正常称量范围; 5.允许误差：等级检定时允许的最大偏差; 6.感量：一台电子秤所能显示的最小刻度;通常用“d”来表示; 7.解析量：一台具有计数功能的电子秤，所能分辩的最小刻度; 8.解析度：一台具有计数功能的电子秤，内部具有分辩能力的一个参数; 9.预热时间：一台秤达到各项指标所用的时间; 10.精度：感量与全称量的比值; 11.电子秤使用环境温度为：-10摄氏度到40摄氏度12.台秤的台面规格： 25cm X 30cm 30cm X 40cm 40cm X 50cm 42cm X 52cm 45cm X 60cm。
定量包装秤的调试方法
定量包装秤的调试方法公司内部编号：（GOOD・TMMT・MMUT・UUPTY・UUYY-DTTI- LCS-B系列定量包装秤的调试方法（一）一、基本工作原理及结构当定量包装秤进入自动运行状态后，控制系统打开给料门开始加料，该给料装置为快、慢两级给料方式；当物料重量达到快给料设定值时，停止快给料，保持慢给料；当物料重量达到最终设定值时，关闭给料门，完成称重过程；此时系统检测夹袋装置是否处于预定状态，当包装袋已夹紧后，系统发出控制信号打开称量斗卸料门，物料进入包装袋中，物料放完后自动关闭称量斗的卸料门；卸空物料后松开夹袋装置，包装袋自动落下；包装袋落下后进行缝包并输送到下一工位。
如此循环往复自动运行。
定量包装秤由称重单元、小车、缝包输送装置、气动系统、除尘系统等组成。
其中影响打包速度和准确度的关键部件是称重单元，它包括储料仓、闸门、截料装置、秤体、夹袋装置、支架、电气控制装置等。
储料仓为缓冲式料仓，用于物料储备并提供一个接近均匀的物料流；闸门位于储料仓底部，当设备检修或出现故障时，用于将物料封阻在储料仓内；截料装置由截料斗、截料门、气动元件、补气门等组成，在称重过程中提供快、慢两级给料，其快、慢给料的物料流均可单独进行调整，从而保证定量包装秤满足计量的准确度要求和速度要求；补气门的作用为平衡称重时系统内的空气压差；秤体主要由称量斗、承重支架和称重传感器组成，完成重量到电信号的转变并传输给控制单元；夹袋装置主要由夹袋机构、气动元件等组成，作用为夹紧包装袋，让称重完毕的物料全部落入包装袋；电气控制装置由称重显示控制器、电气元器件、控制柜组成，作用为控制系统工作，使整个系统按预先设定的程序，有序工作。
二、称量调试检查传感器接线无误后，打开控制柜电源并预热15分钟，方可调试。
本文以最大秤量100血、分度值、定量值90血和准确度等级满足W%的技术要求为例介绍如下：（1）偏载调整将10血舷码，分别集中放置在称量斗两个承重点上。
试分析电子秤的工作原理
试分析电子秤的工作原理
电子秤是一种用于测量物体质量的设备。
它的工作原理基于电子传感器和电子信号处理技术。
电子秤的核心部件是称重传感器，通常采用应变片或压阻传感器。
这些传感器会受到物体的质量作用而发生微小的形变或压力变化。
传感器将这些变化转化为电信号，并传送给电子秤的电路板。
电子秤的电路板会对传感器发送的电信号进行放大和处理。
它会根据预先设定的校准参数，将电信号转换为相应的质量数值。
这个数值可以通过显示屏或其他输出设备显示出来。
在一些高级的电子秤中，还可能包括温度补偿和线性化处理等功能。
温度补偿可以校正由于温度变化引起的误差，而线性化处理可以提高测量的准确性。
总的来说，电子秤的工作原理是通过测量物体对传感器的作用力或压力变化，并将其转换为电信号，最终得出物体的质量数值。
这种技术相对于传统的机械秤具有更高的精度和灵敏度。
电子秤工作原理
电子秤工作原理电子秤是一种利用电子技术来测量物体重量的设备。
它的工作原理主要包括传感器、模拟电路、数字电路和显示部分。
首先，传感器是电子秤的核心部件之一。
它通常采用应变片传感器或者压力传感器来感知物体的重量。
当物体放在电子秤上时，传感器会受到压力或者应变，产生相应的电信号。
其次，传感器输出的电信号会经过模拟电路进行放大和滤波处理。
模拟电路能够将传感器输出的微弱信号转换成适合数字电路处理的信号，同时去除干扰信号，确保测量的准确性和稳定性。
接着，经过模拟电路处理后的信号会被送入数字电路进行A/D转换。
A/D转换器将模拟信号转换成数字信号，然后通过微处理器进行处理，最终得到物体的重量数据。
最后，得到的重量数据会被发送到显示部分进行显示。
通常电子秤的显示部分采用数码显示屏或者液晶显示屏，将重量数据以数字形式直观地呈现给用户。
总的来说，电子秤的工作原理是通过传感器感知物体的重量，经过模拟电路和数字电路处理后，最终将重量数据显示出来。
相比传统机械秤，电子秤具有测量精度高、稳定性好、使用方便等优点，因此在日常生活和工业生产中得到了广泛应用。
在实际使用中，电子秤的精度和稳定性受到环境因素的影响，比如温度、湿度、电磁干扰等都会对电子秤的测量结果产生影响。
因此，在使用电子秤时需要注意避免这些因素对测量结果的干扰，以确保测量的准确性。
总之，电子秤是一种利用电子技术来测量物体重量的设备，其工作原理主要包括传感器、模拟电路、数字电路和显示部分。
通过这些部件的协同工作，电子秤能够实现准确、稳定的重量测量，为人们的生活和工作提供了便利。
定量包装秤设备工艺原理
定量包装秤设备工艺原理概述定量包装秤设备是一种常用于工业和商业上的秤。
它的主要作用是用来测量物品的重量，然后自动地分离和包装这些物品。
定量包装秤设备工艺原理包括物料输送、计量、包装和控制四个阶段。
本文将介绍这四个阶段的原理和应用。
物料输送物料输送是定量包装秤设备的第一个阶段。
在这个阶段，物品被输送到秤上，并开始下降。
因此，物料输送的主要作用是使物料顺畅地运动，从而让它们准确地进入秤。
物料输送可以通过不同的方式实现。
对于粉状物料或小颗粒物料的输送，最常见的方式是使用振动盘或送料机进行输送。
对于大颗粒或流体物料，可以使用传送带、螺旋输送机等方式进行输送。
物料输送的关键是保证精度和稳定性。
精度是指物料的量可以被准确地测量，在一定范围内，使包装材料的浪费最小化。
稳定性是指物料输送过程中的运动状态保持稳定，不会有过多的振动和噪声。
这些因素可以通过调整输送速度、减小物料的震动、提高传送带质量等方式来实现。
计量计量是定量包装秤设备的第二个阶段。
在这个阶段，物料的重量被测定。
秤可以根据需要进行质量或体积的计量，并将计量结果传递给控制系统进行进一步处理。
定量包装秤设备中有许多不同的计量方法。
其中最常见的方法是称重计量。
这种方法通过将物料放在一个重力感应装置上，并测量其重量来实现计量。
计量可以通过调整秤的灵敏度、使用多个传感器、控制进料速度等方式来实现。
计量的关键是精度和可靠性。
精度是指计量结果和实际重量之间的误差最小，这种误差可以通过校准、调整秤的精度等方式来减小。
可靠性是指计量结果有很高的信任度，这种信任度可以通过优化传感器的性能、使用多种计量方法等方式来提高。
包装包装是定量包装秤设备的第三个阶段。
在这个阶段，物料被自动地分离和包装。
包装可以通过不同的方式实现，包括填充、封口、印刷、贴标等。
填充是通过装载一定重量的物料，使其填充到包装袋中的方式来实现的。
填充过程中需要控制填充速度和物料的流动速度，以保证填充的均匀性和稳定性。
定量包装秤工作原理与构造
定量包装秤工作原理与构造
包装秤进入自动运行状态后，称重控制系统打开给料门开始加料，该给料装置为快、慢两级给料方式；当物料重量达到快给料设定值时，停止快给料，保持慢给料；当物料重量达到最终设定值时，关闭给料门，完成动态称重过程；此时系统检测夹袋装置是否处于预定状态，当包装袋已夹紧后，系统发出控制信号打开称量斗卸料门，物料进入包装袋中，物料放完后自动关闭称量斗的卸料门；卸空物料后松开夹袋装置，包装袋自动落下；包装袋落下后进行缝包并输送到下一工位。
如此循环往复自动运行。
定量包装秤的结构
定量包装秤由称重单元、小车、缝包输送装置、气动系统、除尘系统，定量包装控制仪表等组成。
其中影响打包速度和准确度的关键部件是称重单元，它包括储料仓、闸门、截料装置、秤体、夹袋装置、支架、电气控制装置等。
储料仓为缓冲式料仓，用于物料储备并提供一个接近均匀的物料流；闸门位于储料仓底部，当设备检修或出现故障时，用于将物料封阻在储料仓内；截料装置由截料斗、截料门、气动元件、补气门等组成，在称重过程中提供快、慢两级给料，其快、慢给料的物料流均可单独进行调整，从而保证定量包装秤满足计量的准确度要求和速度要求；补气门的作用为平衡称重时系统内的空气压差；秤体主要由称量斗、承重支架和称重传感器组成，完成重量到电信号的转变并传输给控制单元；夹袋装置主要由夹袋机构、气动元件等组成，作用为夹紧包装袋，让称重完毕的物料全部落入包装袋；电
气控制装置由称重显示控制器、电气元器件、控制柜组成，作用为控制系统工作，使整个系统按预先设定的程序，有序工作。
郑州鑫盛自动包装设备有限公司是专业生产定量包装秤，电子包装秤，肥料包装机，吨包机等包装设备的厂家，您的满意就是我们最大的追求。
电子秤工作原理
电子秤工作原理
电子秤是一种测量物体质量的仪器，它通过使用电子传感器和电子电路来实现
准确的重量测量。
电子秤的工作原理可以分为以下几个步骤：
1. 传感器接收重量信号：电子秤的传感器通常采用应变片或压力传感器来接收
物体的重量信号。
当物体放在秤盘上时，物体的重力作用会导致传感器产生微小的应变或压力变化。
2. 应变片转换成电信号：传感器中的应变片会随着物体的重量变化而发生微小
的形变，这个形变会导致应变片的电阻发生变化。
电子秤的电路会将这个电阻变化转换成相应的电信号。
3. 信号放大和处理：电子秤的电路会对传感器输出的微弱信号进行放大和处理，以提高测量的精确度。
放大和处理电路通常包括放大器、滤波器和模数转换器等。
4. 数字显示：经过放大和处理后，电子秤的电路会将信号转换成数字形式，并
显示在数字显示屏上。
数字显示屏可以显示物体的重量值，通常以千克（kg）或磅（lb）为单位。
5. 零点校准：为了确保测量的准确性，电子秤通常需要进行零点校准。
零点校
准是通过调整电子秤的电路，使其在没有物体放置时显示零重量。
6. 单位转换：一些电子秤还可以实现不同重量单位之间的转换。
用户可以根据
需要选择以千克、磅或其他单位来显示重量。
总结：电子秤的工作原理主要是通过传感器接收物体的重量信号，将信号转换
成电信号并进行放大和处理，最后显示在数字显示屏上。
电子秤具有高精度、易读取和方便转换单位等特点，广泛应用于商业、家庭和工业等领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子定量包装秤的工作原理及称量调试方法
重要性：
在国家粮食局组织的国家直属粮食储备库设备的招标中，许多单位都订购了定量包装秤，它的性能好坏和使用的熟练程度直接影响到国家粮食储备库的经济效益。
在这种背景下，熟练掌握必要的调试知识对于粮食储备库来说是十分迫切和必要的。
基本工作原理
当定量包装秤进入自动运行状态后，称重控制系统打开给料门开始加料，该给料装置为快、慢两级给料方式；当物料重量达到快给料设定值时，停止快给料，保持慢给料；当物料重量达到最终设定值时，关闭给料门，完成动态称重过程；此时系统检测夹袋装置是否处于预定状态，当包装袋已夹紧后，系统发出控制信号打开称量斗卸料门，物料进入包装袋中，物料放完后自动关闭称量斗的卸料门；卸空物料后松开夹袋装置，包装袋自动落下；包装袋落下后进行缝包并输送到下一工位。
如此循环往复自动运行。
结构
定量包装秤由称重单元、小车、缝包输送装置、气动系统、除尘系统，定量包装控制仪表等组成。
其中影响打包速度和准确度的关键部件是称重单元，它包括储料仓、闸门、截料装置、秤体、夹袋装置、支架、电气控制装置等。
储料仓为缓冲式料仓，用于物料储备并提供一个接近均匀的物料流；闸门位于储料仓底部，当设备检修或出现故障时，用于将物料封阻在储料仓内；截料装置由截料斗、截料门、气动元件、补气门等组成，在称重过程中提供快、慢两级给料，其快、慢给料的物料流均可单独进行调整，从而保证定量包装秤满足计量的准确度要求和速度要求；补气门的作用为平衡称重时系统内的空气压差；秤体主要由称量斗、承重支架和称重传感器组成，完成重量到电信号的转变并传输给控制单元；夹袋装置主要由夹袋机构、气动元件等组成，作用为夹紧包装袋，让称重完毕的物料全部落入包装袋；电气控制装置由称重显示控制器、电气元器件、控制柜组成，作用为控制系统工作，使整个系统按预先设定的程序，有序工作。
称量调试方法 检查传感器接线无误后，打开控制柜电源并预热15分钟，方可调试。
本文以最大秤量100kg、分度值0.2kg、定量值90kg和准确度等级满足X(0?郾2)的技术要求为例介绍如下：
(1)偏载调整
将10kg砝码，分别集中放置在称量斗两个承重点上。
当称重显示器显示“正差”时，传感器输出应向降低方向调整；当称重显示器显示“负差”时，传感器输出应向提高方向调整。
例如：L/C-1传感器的输出降低时，将与L/C-1有关的一组微调电阻(原始值为10欧姆)，以相同的旋转量向左旋转。
向右旋转(顺时针方向)电阻值减小，显示值增大(记为“加”)；
向左旋转(逆时针方向)电阻值增加，显示值减小(记为“减”)。
注意：旋转微调电阻时，如果每组两只的旋转量不一致时，会使调整变得困难，因此传感器的每组微调电阻在调整时的旋转量应尽量一致。
各承重点误差绝对值不大于10g为合格。
(2)称量调整
按照称重显示控制器说明书校准的步骤进行称量调整。
检定时从零点到最大值点之间，分别以0kg、40kg、70kg、90kg、100kg的顺序递增砝码，误差分别不大于10g、20g、35g、45g、50g；从最大值到零点之间分别以100kg、90kg、70kg、40kg、0kg的顺序递减砝码，误差不大于各自允差；在40kg、100kg两定量点进行重复性检定，每个称量点进行３次，每次误差不大于各自允差。
(3)参数设定
定量包装秤须设定的参数较多，下面以常用关键参数为例介绍如下：
a、称重显示控制器定量值可设置为定量目标值，如90kg等。
b、快加提前量、慢加提前量。
当重量＞(设定值)-(快加提前量)时，停止快加，转入慢加；
当重量＞(设定值)-(慢加提前量)时，停止加料。
