电子控制柴油喷射系统
柴油机电控技术简介
第一节 概述
一、柴油机电控技术的发展
第一代
20世纪80年代后
位置 控制
时间 控制
第二代
时间-压力控改善低温起动性； 2、降低氮氧化物和烟度的排放； 3、提高发动机运转的稳定性； 4、提高发动机的动力性和经济性； 5、控制涡轮增压； 6、适应性广。
第四节 柴油机供油正时控制
一、直列柱塞泵供油正时系统
二、转子泵供油正时控制系统
ECU控制电磁阀使滚轮架 转动而改变喷油时刻。 同时通过正时传感器 进行闭环控制
推迟
提早
车
开 关
温 度
液 温
速
信 号
度
执行元件
油正 量时 控控 制制 装装 置置
其它 控制
第三节 柴油机供油量控制
一、位置控制方式
对原喷油泵稍作改进： 用位置控制器代替了传统的 机械式调速器。
1、直列柱塞泵的供油量控制 采用直流电机或 占空比电磁阀控制
2、转子分配泵的供油量控制 采用转子式或 占空比电磁阀控制
3、进气控制
⑴、进气节流控制（有主、副节气门系统中） ⑵、可变进气涡流控制：满足不同工况对进气涡流强度的需要。 ⑶、可变配气正时控制：满足不同工况对配气正时的需要。
4、增压控制
通过对增压的控制，改善柴油机的扭矩特性，提高加速性， 降低排放和噪音
5、排放控制
按内存程序控制EGR阀开度，调节EGR率。

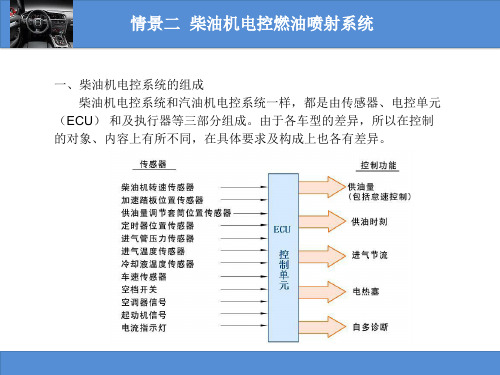

第二节 柴油机电控燃油喷射系统的功能与组成
一、柴油机电控系统的功能
1、燃油喷射控制（主要依据：转速与负荷）
⑴、供（喷）油量控制：基本油量＋修正量 ⑵、供（喷）正时控制 ⑶、供（喷）速率和供油规律控制 ⑷、喷油压力的控制 ⑸、柴油机（机油）低油压保护 ⑹、增压器工作保护
柴油机电控燃油喷射系统
柴油机电控系统概述一、柴油机电控系统的发展与现代汽油机电控技术的发展背景一样，面对无法回避的局部和全球性的环境和能源问题，迫使现代柴油机采用发展电子控制系统，自20世纪80年代以来，柴油机电控系统不断增多，使柴油机技术水平进入一个新的历史阶段。
改善柴油机的动力性，经济性以及降低排放和噪音，仍是柴油要发展的主要目标。
传统的机械控制式喷油泵对喷油量及喷油时刻的调节是通过离心飞块在转速变化时所引起的离心力的变化促使调节齿条拉杆移动来实现的。
而中间还要通过一系列的机械传动机构，因此从转速的变化到离心力的变化直到调节机构的移动将产生滞后现象，而且调节的范围和精度也受到限制，同时，影响控油量及喷油正时的因素不仅仅只是转速和负荷。
进气温度，冷却水温，进气压力等因素也影响喷油量及喷油正时，对于这些影响因素的变化，普通的机械控制式喷油泵是无能为力的。
柴油机电子控制系统则是将上述影响柴油机的动力性，经济性和排放有关的因素，通过相应的传感器向电控单元输入信号，经分析处理，计算后向执行器发出控制指令，由电动式执行器，如步进电机，电磁阀等元件实现对柴油机的电子控制。
二、柴油机电子控制系统的控制内容及功能1、燃油喷射控制电控柴油机的燃油喷射控制主要包括循环喷油量，喷油正时，喷油压力的控制。
2、怠速控制：主要包括怠速转速的控制和怠速时各缸均匀性的控制3、进气控制：主要包括进气管节流控制，可变进气涡流控制和可变配气正时控制。
4、增压控制：主要是指废气涡流增压的控制。
5、排放控制：主要是指废气再循环EGR的控制。
ECU以柴油机转速和负荷作为主信号，通过运算输出适当的占空比脉冲电压，控制EGR真空电磁阀通电时间，进而控制EGR阀的开度。
6、起动控制起动时，ECU根据柴油机冷却液温度，决定电热塞或进气预热塞是否点燃和决定通电持续时间。
当点燃指示灯熄灭，表示起动条件已具备，起动完成后或需中断起动时则自动将电源切断，此外起动控制还包括起动阶段循环供油量和起动时喷油正时的控制。
柴油机电控高压燃油喷射系统
柴油机电控高压燃油喷射系统电控高压燃油喷射系统目前主要有单体泵、泵喷嘴、共轨三种。
在我国商用车柴油机上广泛采用单体泵和共轨两种。
一个理想的喷油系统应具有以下性能：高喷油压力(1000bar以上)，且喷油压力大小可根据工况需要灵活调整，精确控制喷油定时、喷油量和喷油率优化控制。
1. 电控单体泵单体泵系统是带时间控制的高压燃油喷射系统，用于直喷式柴油机。
它们具有高达2050bar的瞬时喷油压力、可变的喷油起点，并可采用预喷。
该系统由燃油供给系统的低压部分和高压部分、电控单元和传感器等组成。
单体泵是通过制成一体的电磁阀的高压柴油喷射系统来工作的。
电磁阀触发的时刻就是关闭的时刻确定供油起点。
电磁阀触发时间长短决定喷油量大小。
电控单体泵安装在每个缸体外部直接由发动机凸轮轴上的喷油凸轮驱动。
高压燃油由单体泵通过高压油管、高压短接管进入喷油器，然后喷入气缸内燃烧室。
由于这种布置对气缸盖结构变动不大，因此深受商用车和柴油机的企业欢迎。
国外如奔驰、道依茨、卡特匹勒、达夫等都采用单体泵。
我国商用柴油机企业如大柴、玉柴、潍柴等也采用单体泵来满足国Ⅲ排放标准。
2. 电控高压共轨燃油喷射系统电控高压共轨燃油喷射系统是建立在直喷技术、预喷技术和电控技术基础之上的一种全新概念的喷油系统。
它主要由高压泵、带压力传感器和调压阀的共轨管、带电磁阀或压电式的喷油器、电控单元(ECU)和传感器组成。
高压共轨燃油喷射系统的优点是：①可实现高压喷射，最高可达2000bar；②喷射压力独立于发动机转速，可改善发动机低速负荷特性；③可实现预喷和后喷，调节喷油率形状，实现理想喷油规律；④喷油定时和喷油量可自由选定；⑤具有良好喷油特性，优化燃烧过程，使发动机燃油耗、烟度、噪声和排放等综合性能指标得到明显改善，有利于改进发动机扭矩特性；⑥结构简单、可靠性好、实用性强，目前已广泛应用于各国商用车柴油机。
电控高压共轨燃油喷射系统已发展到第四代。
第一代是采用喷油压力为1350bar 的电磁阀式喷油器；第二代是采用喷油压力为1600bar的电磁阀式喷油器；第三代是采用喷油压力为1600~2000bar的压电式喷油器。
情景二柴油机电控燃油喷射系统
情景二 柴油机电控燃油喷射系统
2、时间控制方式 时间控制方式电控高压喷射装置的工作原理与传统机械式的完全不同，
时间控制方式在高压油路中布置一个或两个高速电磁阀，利用高速电磁阀的 启闭控制喷油泵和喷油器的喷油过程。喷油量的控制由喷油器开启持续时间 （高速电磁阀开启的持续时间）、喷油压力大小决定，而喷油正时的控制则 由高速电磁阀的开启时刻确定。采用时间控制方式，可实现喷油量、喷油定 时和喷油速率的柔性控制和一体控制。时间控制方式就其控制原理而言，同 汽油机汽油喷射控制。但柴油机的电控燃油喷射系统的功能 更多，控制的技术要求更高，难度更大。典型的系统和产品有日本ECD 一Ⅱ 系统、美国DDc 公司的：DDRC 电控泵喷嘴喷油系统和日本电装公司的高压 共轨式喷油系统ECD—U2 共轨喷射系统。
（2）可变配气正时控制 电控系统以柴油机转速和负荷信息为基本控制参数，按预设的最佳配
气相位，通过各种电控可变配气正时机构改变柴油机的配气相位，以满足 不同工况对配气正时不同的要求。
情景二 柴油机电控燃油喷射系统
（3）进气节流控制 电控系统以柴油机转速和负荷信息为基本控制参数，通过对进气管中节
流阀开度的控制，适应高、低转速工况对进气流量的不同要求。另外，为降 低息速时的振动、噪声和柴油机停车时的振动，电控系统通过怠速时节流控 制和停车时中断进气来减轻发动机的振动。
情景二 柴油机电控燃油喷射系统
（3）燃油喷射规律控制 燃油喷射规律控制，也即喷油速率和喷油量随时间变化的规律，电控
系统以柴油机转速和负荷为基本控制参数，按预设的喷油速率和喷油规律， 完成循环的喷油过程。
（4）各缸喷油量不均性控制 电控系统以各缸间转速波动允许偏差为控制目标值，通过精确测定各
缸作功行程曲轴转速的偏差，修正各缸的喷油量，以保证各缸间转速波动 在控制目标值内。
汽车电控技术电控柴油机喷射系统
汽车电控技术电控柴油机喷射系统随着汽车工业的不断发展，汽车电控技术已经成为了汽车制造和设计中不可或缺的一部分。
其中，电控柴油机喷射系统作为汽车动力系统中的重要组成部分，更是受到了广泛关注。
本文将从电控技术的发展背景、电控柴油机喷射系统的原理和优势等方面进行探讨。
一、电控技术的发展背景随着科技的不断进步，汽车电控技术得到了迅猛的发展。
传统的机械控制系统已经无法满足汽车动力系统对精准控制的需求，因此电控技术应运而生。
电控技术通过传感器、执行器、控制单元等组成的系统，实现了对汽车动力系统的精准控制，提高了汽车的性能和经济性。
二、电控柴油机喷射系统的原理电控柴油机喷射系统是指利用电子控制单元对柴油机喷油系统进行精准控制的系统。
其工作原理主要包括以下几个方面：1. 传感器检测：电控柴油机喷射系统通过安装在发动机上的传感器，实时监测发动机的工作状态，如转速、负荷、温度等参数。
2. 控制单元计算：传感器检测到的参数被送到电子控制单元，控制单元根据这些参数计算出最佳的喷油时机和喷油量。
3. 喷油执行：控制单元根据计算结果控制喷油器进行喷油，实现对柴油机喷油系统的精准控制。
电控柴油机喷射系统通过上述工作原理，实现了对柴油机喷油系统的精准控制，提高了柴油机的燃烧效率和动力性能，降低了废气排放和油耗。
三、电控柴油机喷射系统的优势相比传统的机械控制系统，电控柴油机喷射系统具有以下几个明显的优势：1. 精准控制：电控柴油机喷射系统通过传感器实时监测发动机工作状态，实现了对喷油系统的精准控制，提高了柴油机的动力性能和燃烧效率。
2. 环保节能：电控柴油机喷射系统可以根据发动机工作状态调整喷油时机和喷油量，降低了废气排放和油耗，符合现代环保节能的要求。
3. 故障诊断：电控柴油机喷射系统具有自诊断功能，可以实时监测系统的工作状态，一旦出现故障可以及时报警，方便维修人员进行故障排查和修复。
4. 舒适性：电控柴油机喷射系统可以根据车辆的负荷和驾驶条件调整喷油量，提高了汽车的驾驶舒适性和稳定性。
