海绵城市设计计算书
海绵城市设计计算书
XXX项目海绵城市设计计算书一、设计概况XXX项目位于成都市锦江区XX路以北，XX路以西，XX以南，XX路以东，总用地面积50000平米。
包括办公楼、行政综合楼、食堂、门卫、风雨跑道等，均为多层建筑，地下一层车库及设备房。
1.1 地质条件根据成都市规划设计院提供的《成都市锦江区XXX项目项目详细勘察报告》，拟建场地内埋藏地层的野外特征，按从上至下顺序描述如下：1）杂填土（Q4ml）①：杂色，松散，土质不均，由黏性土夹生活垃圾等组成，局部含有根茎，尚未完成自重固结。
该层场地均有分布，揭遇层厚0.4~1.8m。
2）粉质黏土（Qal+pl）②－1：褐黄、褐灰色，稍湿，可塑状态，捻面光滑，无摇振反应，干强度及韧性中等。
该层仅在靠近池塘处有揭遇，层厚0.9~3.7m。
3）粉质黏土（Qal+pl）②－2：褐红色，硬塑状，切面稍有光泽，无摇震反应，干强度、韧性中等。
该层大部分场地有分布，层厚2.6~8.8m。
4）细砂（Qal+pl）③：灰黄～褐黄色，湿～饱和，松散～稍密，主要成份为石英、长石、云母等，颗粒较均匀，级配差，颗粒形状不规则，该层土粒径大于0.075mm 的颗粒质量超过总质量的85%，以细砂为主。
该层场地均有分布，揭遇层厚0.9~2.2m。
5）圆砾（Qal+pl）④：褐黄色，饱和，稍密~中密状态，主要成分为石英质、砂岩质圆砾，粒径为2~20mm，呈圆~亚圆形。
含约10%~20%的圆砾，局部含量达40%，粒径多为3~5cm。
黏性土含量约20%，夹少量中粗砂。
该层场地均有分布，未钻穿次层，揭遇层厚4.7~17.4m。
场地地下水主要为上层滞水和潜水。
上层滞水主要赋存于杂填土①中，水量较小。
潜水主要赋存于粉质黏土②、细砂③及圆砾④中，由大气降水补给，向上蒸发或朝地势低洼处排泄，水量相对较大。
本次勘察测得潜水稳定水位埋深介于2.7~3.1m ，相当于标高35.45~36.15m，地下水随季节变化，丰水季节水位较高，枯水季节水位较低，变化幅度约2.0m。
海绵城市雨水收集计算案列
海绵城市雨水收集计算案列
雨水收集计算
1. 由于东西塔楼屋面相距很大，雨水出户分别接入市政雨水管网，故D 区双子塔绿评范围可考虑只收集西塔屋面雨水。
2. 调蓄水池设置于D 区西塔室外雨水出户管道附近，距中水机房相对距离不大，可利用中水机房作为绿化灌溉泵房。
一、 年雨水收集量计算：
V1=ψ.H.A.a.β
V-可收集雨水量： m3
ψ-径流系数：取0.9 （设规表4.9.6）
V1=
0.9*0.9845*6700*0.85*0.
90
H-年平均降雨量：m (查贵阳年平均降水量）
V1= 4541.4
A-径流面积：
a-季节折减系数： 取0.85
β-初期雨水弃
流系数：取0.90
径流
面积
西塔屋
面：2500m2
六层大堂屋面：3000m2
六层宴会厅屋面：1200m2 贵阳年平均降雨量 mm
年 月
1
2 3 4 5 6 7 8 9 10 11 12 合计
2005
25.8 13.1 68.8 54 177.7 243.7 184.1 117.9 63.1 54.8
39.7 24.8 1067.
5
1
年
平
均
：
984.5
二、绿化灌溉年用水
量：m3
V2= 38.8m3/d *365
V2= 14162
三、调蓄池容积计算
确定：m3
V3= （年用水量与年雨水量中的最小值）*0.06
V3=
4541.4*0.06 0.06 （调蓄系数）需满足1周使用水量。
271m3
V3= 272.5。
海绵城市设计计算书
XXX项目海绵城市设计计算书一、设计概况XXX项目位于成都市锦江区XX路以北，XX路以西，XX以南，XX路以东，总用地面积50000平米。
包括办公楼、行政综合楼、食堂、门卫、风雨跑道等，均为多层建筑，地下一层车库及设备房。
1.1 地质条件根据成都市规划设计院提供的《成都市锦江区XXX项目项目详细勘察报告》，拟建场地内埋藏地层的野外特征，按从上至下顺序描述如下：1）杂填土（Q4ml）①：杂色，松散，土质不均，由黏性土夹生活垃圾等组成，局部含有根茎，尚未完成自重固结。
该层场地均有分布，揭遇层厚0.4~1.8m。
2）粉质黏土（Qal+pl）②－1：褐黄、褐灰色，稍湿，可塑状态，捻面光滑，无摇振反应，干强度及韧性中等。
该层仅在靠近池塘处有揭遇，层厚0.9~3.7m。
3）粉质黏土（Qal+pl）②－2：褐红色，硬塑状，切面稍有光泽，无摇震反应，干强度、韧性中等。
该层大部分场地有分布，层厚2.6~8.8m。
4）细砂（Qal+pl）③：灰黄～褐黄色，湿～饱和，松散～稍密，主要成份为石英、长石、云母等，颗粒较均匀，级配差，颗粒形状不规则，该层土粒径大于0.075mm 的颗粒质量超过总质量的85%，以细砂为主。
该层场地均有分布，揭遇层厚0.9~2.2m。
5）圆砾（Qal+pl）④：褐黄色，饱和，稍密~中密状态，主要成分为石英质、砂岩质圆砾，粒径为2~20mm，呈圆~亚圆形。
含约10%~20%的圆砾，局部含量达40%，粒径多为3~5cm。
黏性土含量约20%，夹少量中粗砂。
该层场地均有分布，未钻穿次层，揭遇层厚4.7~17.4m。
场地地下水主要为上层滞水和潜水。
上层滞水主要赋存于杂填土①中，水量较小。
潜水主要赋存于粉质黏土②、细砂③及圆砾④中，由大气降水补给，向上蒸发或朝地势低洼处排泄，水量相对较大。
本次勘察测得潜水稳定水位埋深介于2.7~3.1m ，相当于标高35.45~36.15m，地下水随季节变化，丰水季节水位较高，枯水季节水位较低，变化幅度约2.0m。
最新海绵城市设计计算书.pdf
<500mm） 14 透水铺装地面 16 雨量综合径流系数φ 17 流量综合径流系数ψ 18 项目占地面积 (m2)
0.55 0.60 4500
0.50 0.60
0
0.40 0.45
0
0.40 0.375
0
0.30 0.30
0
0.15 0.15 17000
1.00 1.00
0
0.15 0.25
0
0.35 0.40
0
0.20 0.216
-
0.20 -
0.221 -
28000 -
50000
二、设计目标 根据海绵城市建设技术导则，年径流总量控制率 40.7 。年径流污染控制率不低于 60%。 三、设计方案
85%，对应设计降雨量
学习 资料 整理 分享
范文 范例 指导 参考
项目主要为坡屋顶，在行政楼楼上平屋顶部分设置绿色屋顶，面积 不小于 1758.46 ㎡，区域内停车场设置透水铺装，面积不小于 379 ㎡， 人行透水铺装面积 3855.29 ㎡；雨水花园 1199.42 ㎡，下凹式绿地 3699.30 ㎡，约占绿地面积的 36.8%，具体方案详见附图。 四、“海绵城市”技术措施 4.1 广场及路面：透水铺装
海绵城市设计计算书
目录目录 (1)1项目概况 (1)2设计计算依据 (1)3设计计算过程 (1)3.1现状情况 (1)3.2设计目标 (1)3.3设计过程 (2)4 结论 (7)海绵城市设计计算书1项目概况2设计计算依据（1）《海绵城市建设技术指南》；（2）《xx市海绵城市规划要点和审查细则》；（3）《xx北站商务中心区核心区海绵城市详细规划》；（4）《绿色建筑评价标准》（GB50378-2014）。
3设计计算过程3.1现状情况项目总建筑用地面积39804.03 m2，其中绿化面积为5724.54 m2，道路及广场铺装面积为14807.73m2，屋顶面积为19271.76m2，景观水体面积0m2。
表3-1 下垫面解析一览表项目现状主要以屋顶和铺装为主，分别占总面积的48.42%和38.32%，项目必须设置合理的海绵措施来降低雨水径流率。
根据项目实际情况，项目周边绿地里设置下沉式绿地，同时考虑采用植草沟，将雨水收集到下沉式绿地中消纳处理。
并设置两个大小分别为270m³和310m ³的蓄水池，收集雨水进行回用。
3.2设计目标根据《xx市海绵城市规划要点和审查细则》和《xx北站商务中心区核心区海绵城市详细规划》的要求，项目年径流总量控制率71%，对应的设计降雨量为32.12mm 。
3.3设计过程步骤1：依据现状地形标高进行汇水分区的划分。
区域的海绵城市建设以滞留、净化、存储为主。
通过下沉式绿地、植草沟、蓄水池等设施重新构建排水系统，共有2处总排水出口，外接市政管网。
其汇水分区和流向具体见图3-3所示。
图3-3汇水分区示意图步骤2：雨水控制利用工艺流程。
海绵城市建设以滞留、净化、存储为主，雨水主要工艺见图3-4所示，工艺流程具体如下：（1）建筑屋顶屋面散排→建筑边沟→雨水管→植草沟→下沉式绿地。
（2）车道雨水车道雨水→下沉式绿地→市政雨水管道→雨水蓄水池。
（3）绿地B采用下沉式绿地，通过收集车道、人行道和绿地雨水进行下渗和输送至雨水管网。
实际完成海绵指标及验算书
实际完成海绵指标及验算书海绵指标是用来评估和验算城市综合承载能力的一种工具，它主要通过量化城市中地表水环境的处理与管理能力，从而帮助城市规划和建设。
海绵城市的建设目标是实现城市的可持续发展，通过自然环境与城市发展的有机结合，提高城市的防洪排涝能力，改善水环境质量，增加生态功能，降低城市高温和水资源污染等问题，从而改善城市居民的生活质量。
为了评估和验算海绵城市建设的实际完成情况，可以依据以下海绵指标进行考量：1. 雨洪容量指标：通过分析城市雨水系统的设计容积，来评估城市的防洪能力。
这个指标可以用来评估城市排涝系统的强度和效果。
2. 污水处理指标：评估城市污水处理系统的效能，包括处理能力、处理效果以及水处理技术水平等方面的考量。
这个指标可以用来评估城市水环境处理能力的提升情况。
3. 绿地率指标：通过评估城市绿地面积的增加情况，来评估城市生态功能的改善。
绿地的增加不仅可以提高城市空气质量和生态环境，还可以改善城市高温问题，提高城市居民的生活质量。
4. 孟加拉虎指数：评估城市的生物多样性情况，包括城市中野生动植物的分布和数量以及城市内的自然保护区等方面。
这个指标可以用来评估城市生态环境的保护情况。
以上是一些可以用来评估和验算海绵城市建设的指标，通过对这些指标的分析和考量，可以更好地了解城市海绵化建设的实际完成情况。
此外，还需要结合实际的城市规划和建设情况，对这些指标进行定量或定性的评估。
需要考虑城市的地理环境、人口密度、用地利用等因素，从而全面评估城市海绵化建设的实际效果。
综上所述，海绵指标的完成及验算书实际上需要综合考虑城市的防洪排涝能力、污水处理效果、绿地面积和生物多样性等方面，以便全面评估城市海绵化建设的实际完成情况。
这些指标通过对城市规划和建设的分析和考量，可以帮助评估城市的综合承载能力和可持续发展水平。
实际完成海绵指标及验算书
实际完成海绵指标及验算书海绵城市是指通过优化城市的自然水文循环系统和人工设施，最大程度地减少洪涝和水污染风险，提高城市的抗洪能力并改善城市生态环境的城市发展新模式。
为了评估一个城市是否可以称为海绵城市，人们提出了一系列的海绵指标，并借助验算书对这些指标进行实际测算。
下面将详细介绍海绵指标及验算书。
海绵指标可以分为基础指标和技术指标两类。
基础指标主要是对城市的水文循环情况进行评估，包括降水量、径流系数、地下水位、径流速率等。
技术指标则是对城市的海绵设施进行评估，包括天然水源补给量、雨水收集利用率、植物覆盖率、雨水渗透率等。
降水量是指单位时间内城市接收到的降雨量，是评估城市水文循环情况的重要指标。
通过测量和记录降雨量，可以了解城市的降雨强度和变化趋势，为城市的防洪和排涝设计提供依据。
径流系数是指降雨径流的占比，是评估城市的径流产生能力的指标之一、城市因为道路和建筑物的存在，会阻碍降雨的渗透，导致降雨水量大部分以径流的形式排放到河流或下水道中。
通过测定降雨前后的径流量，可以计算出径流系数，评估城市的排涝能力。
地下水位是指城市地下水的水位高度，是评估城市地下水资源状况的指标。
地下水位的高低直接影响城市的地下水补给能力和洪涝风险。
通过进行地下水位的实地观测和监测，可以了解城市地下水的变化情况，为城市的水资源管理提供参考。
径流速率是指单位时间内径流量的大小，是评估城市径流产生速率的指标。
城市的道路和建筑物会加快降雨水的径流速度，增加洪涝的风险。
通过测量径流速率，可以评估城市在降雨过程中的排涝能力。
天然水源补给量是指城市天然水源供给城市的量，包括降雨和地下水补给。
天然水源补给量的大小直接影响城市的水资源可持续利用能力和生态系统的恢复能力。
通过测算城市的降雨和地下水补给量，可以评估城市可持续发展的水资源状况。
雨水收集利用率是指城市收集和利用雨水的比例，是评估城市水资源利用效率的指标。
城市可以通过收集和利用雨水，提供一部分的供水需求，减轻对传统水资源的依赖。
海绵城市设计计算书
海绵城市设计计算书一、项目概述本项目位于_____地区，占地面积为_____平方米。
项目旨在通过海绵城市的设计理念和技术手段，实现雨水的有效管理和利用，减轻城市排水系统的压力，改善城市生态环境。
二、设计目标1、雨水径流总量控制根据当地的年降雨量和相关规划要求，确定本项目的雨水径流总量控制目标为_____%。
2、雨水径流污染控制通过一系列措施，减少雨水径流中的污染物排放，使雨水排放达到当地规定的水质标准。
3、雨水资源化利用收集和利用部分雨水，用于绿化灌溉、道路冲洗等，提高水资源的利用率。
三、设计参数1、降雨量收集当地多年的降雨数据，确定年平均降雨量为_____毫米，设计暴雨重现期为_____年。
2、土壤渗透系数根据现场勘察和土壤测试结果，本项目场地的土壤渗透系数为_____毫米/小时。
3、下垫面类型及径流系数项目区域内的下垫面类型包括屋面、道路、绿地等，其径流系数分别为：屋面_____、道路_____、绿地_____。
四、雨水收集与利用系统设计1、屋面雨水收集在建筑物屋面上设置雨水收集管道，将雨水引入雨水储存设施。
屋面雨水经初期弃流后，进入储存设施。
2、地面雨水收集在道路和广场等区域设置雨水口，通过雨水管道将雨水收集至雨水储存设施。
3、雨水储存设施设计雨水储存池，其容积根据雨水径流总量控制目标和回用需求确定。
储存池采用钢筋混凝土结构，做好防渗处理。
4、雨水回用系统将储存的雨水通过加压泵送至回用点，用于绿化灌溉、道路冲洗等。
回用管道采用 PE 管，确保水质安全。
五、低影响开发设施设计1、绿色屋顶在部分建筑物屋顶设置绿色屋顶，增加雨水的滞蓄和渗透能力。
绿色屋顶的构造包括植被层、基质层、过滤层和排水层等。
2、透水铺装在人行道、停车场等区域采用透水铺装材料，如透水砖、透水混凝土等，提高地面的渗透能力。
3、下沉式绿地在绿地中设置下沉式绿地，低于周边地面一定高度，增加雨水的滞蓄量。
下沉式绿地内种植耐水湿的植物。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

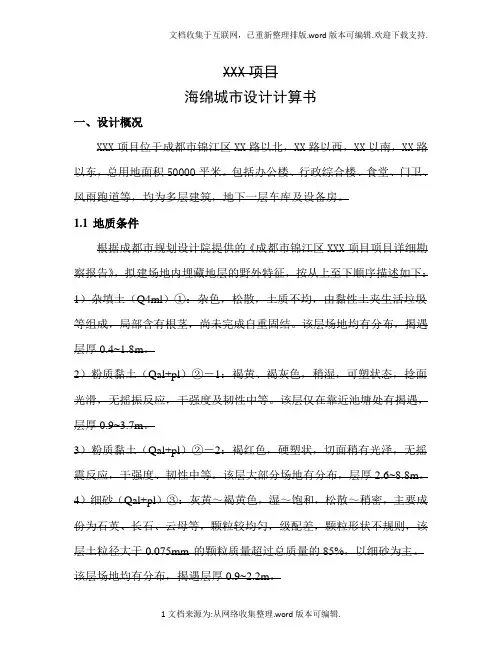

XXX项目
海绵城市设计计算书
一、设计概况
XXX项目位于成都市锦江区XX路以北，XX路以西，XX以南，XX路以东，总用地面积50000平米。
包括办公楼、行政综合楼、食堂、门卫、风雨跑道等，均为多层建筑，地下一层车库及设备房。
1.1 地质条件
根据成都市规划设计院提供的《成都市锦江区XXX项目项目详细勘察报告》，拟建场地内埋藏地层的野外特征，按从上至下顺序描述如下：1）杂填土（Q4ml）①：杂色，松散，土质不均，由黏性土夹生活垃圾等组成，局部含有根茎，尚未完成自重固结。
该层场地均有分布，揭遇层厚0.4~1.8m。
2）粉质黏土（Qal+pl）②－1：褐黄、褐灰色，稍湿，可塑状态，捻面光滑，无摇振反应，干强度及韧性中等。
该层仅在靠近池塘处有揭遇，层厚0.9~3.7m。
3）粉质黏土（Qal+pl）②－2：褐红色，硬塑状，切面稍有光泽，无摇震反应，干强度、韧性中等。
该层大部分场地有分布，层厚2.6~8.8m。
4）细砂（Qal+pl）③：灰黄～褐黄色，湿～饱和，松散～稍密，主要成份为石英、长石、云母等，颗粒较均匀，级配差，颗粒形状不规则，该层土粒径大于0.075mm 的颗粒质量超过总质量的85%，以细砂为主。
该层场地均有分布，揭遇层厚0.9~2.2m。
5）圆砾（Qal+pl）④：褐黄色，饱和，稍密~中密状态，主要成分为石英质、砂岩质圆砾，粒径为2~20mm，呈圆~亚圆形。
含约10%~20%的圆砾，局部含量达40%，粒径多为3~5cm。
黏性土含量约20%，夹少量中粗砂。
该层场地均有分布，未钻穿次层，揭遇层厚4.7~17.4m。
场地地下水主要为上层滞水和潜水。
上层滞水主要赋存于杂填土①中，水量较小。
潜水主要赋存于粉质黏土②、细砂③及圆砾④中，由大气降水补给，向上蒸发或朝地势低洼处排泄，水量相对较大。
本次勘察测得潜水稳定水位埋深介于2.7~3.1m ，相当于标高35.45~36.15m，地下水随季节变化，丰水季节水位较高，枯水季节水位较低，变化幅度约2.0m。
1.2 下垫面分析
表 1 下垫面组成及径流系数一览表
二、设计目标
根据海绵城市建设技术导则，年径流总量控制率85%，对应设计降雨量
40.7。
年径流污染控制率不低于60%。
三、设计方案
项目主要为坡屋顶，在行政楼楼上平屋顶部分设置绿色屋顶，面积不小于1758.46 ㎡，区域内停车场设置透水铺装，面积不小于379 ㎡，人行透水铺装面积3855.29 ㎡；雨水花园1199.42 ㎡，下凹式绿地3699.30 ㎡，约占绿地面积的36.8%，具体方案详见附图。
四、“海绵城市”技术措施
4.1 广场及路面：透水铺装
新建公共建筑同步建设雨水渗透、净化和收集利用设施，开展屋顶绿化，建设屋顶花园。
非机动车道、人行道、广场和地面停车场采用透水性铺装，增加雨水自然渗透空间。
非机动车道、人行道、广场可采用透水混凝土，路基可采用砂类土或其他有渗透性的材料，道路横断面设计优化道路横坡坡向、路面与道路绿化及周边绿地的竖向关系，便于径流雨水汇入绿地内低影响开发设施；地面停车场车位可采用透水混凝土等透水材料。
车行道采用常规不透水混凝土。
4.2 绿地：下凹式绿地及雨水花园
本项目通过绿地植被及下层土壤的渗透蓄水，实现对径流雨水的净化和调蓄。
在不影响周边地基与基础、地下水水质等前提下，尽量将绿地设计为低势绿地，将屋面、道路等各种铺装表面形成的雨水径流汇集入绿地中进行蓄渗，以增大雨水入渗量，多余的径流雨水从设在绿地中的雨水溢流口或道路排走。
项目采用可渗透型下凹绿地，当原土透水能力较小，需对种植土层下的原土进行置换：从上到下依次为中粗砂层、碎石垫层，中粗砂层不
小于200mm，碎石垫层厚度不小于300mm。
雨水进入下凹绿地宜分散，若无法分散进入而集中进入时入口处应设置缓冲措施。
可采用碎石或卵石等缓冲措施，碎石或卵石的大小及铺设面积应满足缓冲要求，且暴雨时不被冲散；广场雨水及路面雨水集中进入时，可采用带PVC 消能沉淀池的路缘石豁口作为入口。
4.3 绿色屋面
本项目在周转用房和行政楼连廊屋顶设置绿色屋面，选择低矮灌木、草坪、地被植物等。
4.4 雨水收集利用系统
本项目收集屋面及地面雨水，雨水经收集处理后排至景观水系内作为景观水系补水。
4.5 初期雨水弃流设施
由于降雨过程中，初期的雨水冲刷屋面、道路，其中夹杂着大量的粉尘和泥砂，水质较差，对其进行弃流处理，使其直接排入市政污水管线，对于后期较为清澈的雨水进行收集储存后经适当的处理回用，以减少处理工序和降低运行费用等。
对于屋面弃流，采用2~3mm 径流厚度；地面弃流采用3~5mm 径流厚度。
雨水经初期弃流后进入蓄水池，蓄水池兼具沉淀功能，蓄水池内设有排泥装置，避免过量沉淀。
蓄水池雨水经过滤提升泵送至雨水处理系统，经处理水质达到景观补水水质要求后，排至景观水系。
4.6 建筑
优先选择对径流雨水水质没有影响或影响较小的建筑屋面及外装饰材料。
本项目以坡屋顶为主，局部采用平屋顶，建筑外墙采用面砖。
平屋顶的建筑采用绿色种植屋顶。
将屋面雨水引入周边的海绵设施，通过植草沟、雨水管渠将雨水引入场地内的集中调蓄设施。
4.7 安全要求
建筑与园区的海绵设施建设在确保安全的前提下进行，不应对人身安全、建筑安全、地质安全、地下水水质、环境卫生等造成不利影响。
建筑与园区的海绵设施设计有效的进水、转输设施及溢流排放系统。
建筑与园区内下沉式绿地等附近有相应的警示标识。
设计计算书
一、计算原则
1、LID 设施规模根据控制目标及设施在排水系统中发挥的主要功能，选择容积法、流量法或水量平衡法等方法通过计算确定；
2、按照径流总量、径流峰值与径流污染综合控制目标进行设计，选择其中较大的规模作为设计规模；
3、综合源头削减、中途转输、末端调蓄等手段，以源头削减为主；
4、植草沟或者卵石沟作为转输设施，对径流总量削减贡献较小，其调蓄容积不计入总调蓄容积；
5、根据设计地形和汇水面大小科学合理确定LID 设施规模，无法有效收集汇水面径流雨水的调蓄容积不计入总调蓄容积；
二、计算依据
1、《室外排水设计规范》 GB50014-2006(2016 年版)
2、《城市工程管线综合规划规范》 GB50289-98
3、《成都市海绵城市规划建设管理技术规定》 2016 年9 月
4、《建筑与小区雨水利用技术规范》 GB50400-2006
5. 《成都市绿色建筑项目管理规定》成政发【2015】8 号
6. 《成都市绿色建筑设计基本规定》成住建发【2014】325 号
7. 《夏热冬冷地区居住建筑建筑节能设计标准》（JGJ134-2010）
8. 《四川省公共建筑节能设计标准》 (DBJ 43/003-2010）
9. 《四川省绿色建筑设计导则》（湘建科[2012]305 号）
10、《雨水利用工程技术规范》 DGJ32/J113-2011
11、《国务院办公厅关于推进海绵城市建设的指导意见》（国办发[2015] 75 号）
12、项目总平图和其他相关资料
三、LID 设施规模计算
3.1 雨水调蓄
本项目规划占地面积小于2km2，根据《室外排水设计规范》和《海绵城市建设技术指南》，本项目LID 设施设计方案计算采用容积法、流量法、水量平衡法等可满足设计要求。
表1 下垫面组成及径流系数一览表
本项目综合雨量径流系数φ为：
雨量综合径流系数φ
=(0.35X500.00+0.55X4500.00+0.15X17000.00+0.20X28000.00)/(500. 00+4500.00+17000.00+28000.00)=0.216，
根据85%年径流总量控制率目标，查阅降雨资料，查表得到对应的设计降雨厚度H=40.7mm。
因此，本项目低影响开发需要控制的降雨量为：
V=HφF=50000×40.7÷1000 ×0.216 =439.56m³
本项目LID 设施规模及调蓄能力如下表所示：
表2 LID 设施控制规模计算表
综上所述：本项目LID 设计方案总控制能力H i=100%×510=510m³，需控制降雨量439.56m³，本项目满足设计目标。
（本项目总体年径流总量控制目标不小于85%。
）
3.2 年径流总量控制率
根据海绵城市建设要求，本项目年径流总量控制率85%，对应设计控制雨量40.7mm。
据前文，地块雨量径流系数为0.216,采用LID 工程措施后共可调蓄510m³，可实现降雨控制量h=1000×510÷（0.216×50000）=47.22mm 达到年径流总量控制率85%的要求。
3.3 年径流污染控制率
年径流污染控制率以悬浮物(SS)的控制率记，本项目各类海绵设
施面积及对径流污染物的控制率如下表：
年径流污染去除率(以SS
计)=(0X85+0X85+0X85+0X75+0.46X85)/10000X100%=0.00%，满足年径流污染控制率不低于60%的要求。
3.4 防涝系统
该项目地势西高东低，最大高差达4.3m，东侧利用原始地形设置半地下停车，场地内地坪标高高于周边道路。
发生超标暴雨时，项目内无内涝风险，雨水将通过地表径流，分别汇入周边道路雨水管道。
