公路工程基础知识
第3讲 公路工程识图基础知识
二、公路工 程施工图常 用图例
三、公路基本组成
1.路 基
路堤 半挖半填
路堑
2、路 面
•面 层 位置、作用、质量要求。 要保证结构强度、刚度、不透水性、温度稳定性、平 整度、粗糙度和耐磨性。
• 联结层 作用是为加强面层 与基层的联结，提 高面层的抗疲劳能 力。
•基 层 一般用碎（砾）石灰土或工业废渣修筑。
见各有关专业制图 不可见轮廓线
不可见轮廓线、图例线 见各有关专业制图标准 见各有关专业制图标准
中心线、对称线等 见各有关专业制图标准 见各有关专业制图标准 假想轮廓线、成型前原始轮廓线
断开界线 断开界线
（3）图框线、标题栏线
图框线、标题栏线的宽度表（mm）
（4）总图制图图线。
总图制图图线应根据图纸功能，按下表规定的线型选用。
（2）工程建设制图常见线型及用途表
名称
粗
实线
中
细
粗
虚线
中细Βιβλιοθήκη 粗 单点中 长画线
细
粗 双点长
中 画线
细
折断线
波浪线
图线的线型、线宽及用途表
线型
线宽 b
0.5b 0.25b
b 0.5b 0.25b
b 0.5b 0.25b
b 0.5b 0.25b 0.25b 0.25b
一般用途 主要可见轮廓线
可见轮廓线 可见轮廓线、图例线
0.7b
地下开采区塌落界限
0.5b
建筑红线
0.5b
断线
0.5b
新建人工水体轮廓线
2.比 例
(1) 比例的选取
图样的比例是指图中图形与其实物相应要素的线性尺寸之比。原始比例是 比值为1的比例，即1:1。放大比例是比值大于1的比例，如2:1等。缩小比例是比 值小于1的比例，如1:2等。

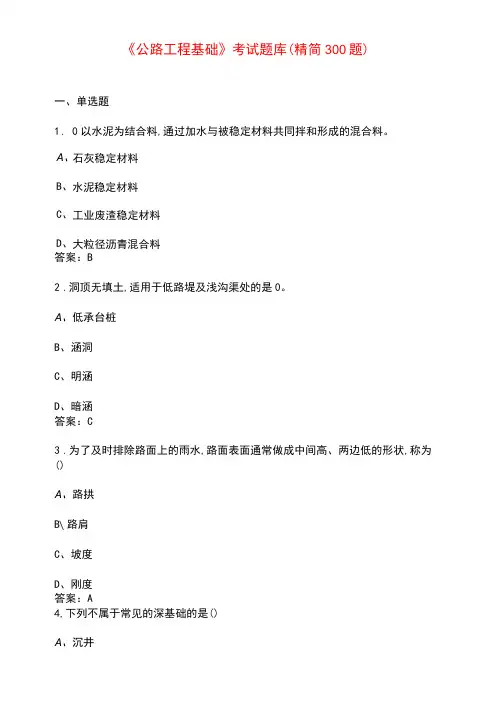

《公路工程基础》考试题库(精简300题)
《公路工程基础》考试题库(精简300题)一、单选题1. 0以水泥为结合料,通过加水与被稳定材料共同拌和形成的混合料。
A、石灰稳定材料B、水泥稳定材料C、工业废渣稳定材料D、大粒径沥青混合料答案：B2.洞顶无填土,适用于低路堤及浅沟渠处的是0。
A、低承台桩B、涵洞C、明涵D、暗涵答案：C3.为了及时排除路面上的雨水,路面表面通常做成中间高、两边低的形状,称为()A、路拱B∖路肩C、坡度D、刚度答案：A4,下列不属于常见的深基础的是()A、沉井B、地下连续墙C、桩基础D、独立基础答案：D5.三角形交通标志为以下哪一种()？A×警告标志B、禁令标志C、指示标志D、以上皆不对答案：A6. 0适用于边坡坡度不陡于1:1, 土质适宜种草,不浸水或短期浸水但地面径流速度不超过0. 6m∕s的边坡。
A、种草防护B、铺草皮防护C、浆砌片石防护D、骨架植物防护答案：A7.下列说法中错误的是0。
A、面层可分为上面层、中面层、下面层B、路面基层可分为底基层、基层C、路基可分为上路基、下路基D、路基有路床和路堤之分答案：C8. 0是为封闭表面空隙、防止水分侵入而在沥青面层或基层上铺筑而成的有一定厚度的沥青混合料薄层。
A、封层B、透层C、垫层D、微表处答案：A9.()路面是在初步压实的碎石(或破碎砾石)上,分层浇洒沥青、撒布嵌缝料,或再在上部铺筑热拌沥青混合料封层,经压实而形成沥青面层。
A、沥青混凝土B、沥青表面处治C、沥青贯入式D、乳化沥青碎石混合料答案：C10.()是指隧道衬砌的内轮廓线所包围的空间。
A、隧道净空B、限界C∖建筑限界D、净空11.按直线一回旋线一圆曲线一回旋线一直线的顺序组合的平面线形是()。
A、基本型B、S形C、卵形D、凸形答案：A12.下列关于水泥混凝土路面的优点说法错误的是()A、强度高B、稳定性好C、耐久性好D、舒适性好答案：D13.用粒径大于37. 5mm且含量超过总质量70%的石料填筑的路堤称为()路基。
2 3 公路工程基本知识
①路堤：高于原地面的填方路基称路堤。
8
9
典型路堤
10
典型路堤
②路堑：低于原地面的挖方路基称为路堑。
11
12
典型路堑
13
典型路堑
14
半挖洞路基
③填挖结合路基：在一个断面内，部分为路堤，部分为路 堑的 路基称为填挖结合路基。
53
取土坑：一般设置在地势较高一侧。平原区一般深度为1.0m。 弃土堆：一般选择在沿线附近低洼荒地或路堑的下坡一侧堆放。
54
55
太深的取土坑
56
呼 集 老高速公路取土坑、弃土堆
2）护坡道与碎落台
当路堤较高时，为保证边坡稳定，在取土坑与坡脚之间，或在边坡坡面上 筑有一定宽度的平台称为护坡道。 目的是加宽边坡横距，减缓边坡平均坡度。 碎落台通常设在路堑边坡坡脚与边沟外侧边缘之间，有时也设置在边坡中 部。 作用是防止零星土石碎落物落人边沟。
15
16
半填半挖路基
④零挖零填路基：在于旱的平原区和丘陵区、山岭区的山脊 线路段，原地面与路基标高基本相同，构成零填零挖的路基。
17
18
零填零挖路基
(2)路面
1)ቤተ መጻሕፍቲ ባይዱ概念
路面是在路基表面上用各种不同材料分层 铺筑而成的结构物，供车辆在其上以一定的速 度安全舒适的行驶。
2) 质量要求
①足够的强度； ②较高的稳定性； ③一 定的平整度； ④抗滑能力； ⑤较低的扬尘 性； ⑥不透水性
水泥混凝土路面接缝
按照位置分：横缝、纵缝 按作用分：胀缝，缩缝，施工缝
小型机具施工
人工摊铺
混凝土拌和与运输 （拌合站、运输车）
一建公路资料必背知识点
一建公路资料必背知识点随着城市化进程的不断推进，公路建设也成为了一个重要的领域。
在公路工程方面，一建公路资料的掌握是非常必要的。
本文将介绍一些一建公路资料必背的知识点，帮助读者更好地了解这个领域。
一、公路工程基础知识所谓公路工程，指的是为了交通而建设的道路工程。
公路工程包括市政道路、高速公路、农村公路等多个方面。
在一建公路资料中，需要掌握公路工程的基本概念、分类以及工程特点。
1.1 公路工程的基本概念公路工程是指为道路交通运输而建设的工程，其包括路基、路面、桥梁、隧道、涵洞、交叉口、标志和标线等多个部分。
1.2 公路工程的分类公路工程根据用途和环境的不同可以分为市政道路、高速公路和农村公路。
市政道路指的是城市内的道路，主要用于城市交通。
高速公路是指设计时速大于100km/h的高速交通干线。
农村公路则是连接农村地区的道路。
1.3 公路工程的特点公路工程有以下几个特点：起点与终点确定、线路选择困难、地形复杂、地质条件多变、建设成本高等。
二、公路工程设计与规范在一建公路资料中，公路工程的设计与规范是需要重点掌握的内容。
公路工程的设计与规范是指根据工程的具体情况，进行线路、工程量、结构等方面的设计，并按照相关规范进行施工。
2.1 公路工程设计的内容公路工程设计包括路线设计、纵断面设计、横断面设计、交叉口设计等多个方面。
其中，路线设计是公路工程设计中最为关键的环节，需要充分考虑地形、交通流量等因素。
2.2 公路工程设计的规范公路工程设计需要按照相关规范进行，常用规范有《公路工程设计规范》、《公路桥梁设计规范》、《市政行车道设计规范》等。
合理地应用这些规范可以确保公路工程的质量和安全。
三、公路施工管理及质量控制公路工程的施工管理及质量控制也是一建公路资料中需要了解的内容。
公路工程施工管理是指对施工过程进行全面管理，保证施工按照设计进行，并控制施工质量。
3.1 公路施工管理的内容公路施工管理包括施工组织设计、合同管理、工程验收等多个方面。

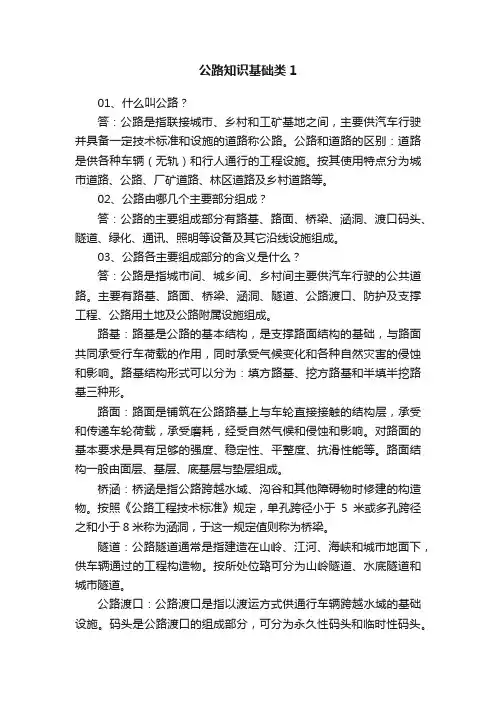

公路知识基础类1
公路知识基础类101、什么叫公路？答：公路是指联接城市、乡村和工矿基地之间，主要供汽车行驶并具备一定技术标准和设施的道路称公路。
公路和道路的区别：道路是供各种车辆（无轨）和行人通行的工程设施。
按其使用特点分为城市道路、公路、厂矿道路、林区道路及乡村道路等。
02、公路由哪几个主要部分组成？答：公路的主要组成部分有路基、路面、桥梁、涵洞、渡口码头、隧道、绿化、通讯、照明等设备及其它沿线设施组成。
03、公路各主要组成部分的含义是什么？答：公路是指城市间、城乡间、乡村间主要供汽车行驶的公共道路。
主要有路基、路面、桥梁、涵洞、隧道、公路渡口、防护及支撑工程、公路用土地及公路附属设施组成。
路基：路基是公路的基本结构，是支撑路面结构的基础，与路面共同承受行车荷载的作用，同时承受气候变化和各种自然灾害的侵蚀和影响。
路基结构形式可以分为：填方路基、挖方路基和半填半挖路基三种形。
路面：路面是铺筑在公路路基上与车轮直接接触的结构层，承受和传递车轮荷载，承受磨耗，经受自然气候和侵蚀和影响。
对路面的基本要求是具有足够的强度、稳定性、平整度、抗滑性能等。
路面结构一般由面层、基层、底基层与垫层组成。
桥涵：桥涵是指公路跨越水域、沟谷和其他障碍物时修建的构造物。
按照《公路工程技术标准》规定，单孔跨径小于5米或多孔跨径之和小于8米称为涵洞，于这一规定值则称为桥梁。
隧道：公路隧道通常是指建造在山岭、江河、海峡和城市地面下，供车辆通过的工程构造物。
按所处位臵可分为山岭隧道、水底隧道和城市隧道。
公路渡口：公路渡口是指以渡运方式供通行车辆跨越水域的基础设施。
码头是公路渡口的组成部分，可分为永久性码头和临时性码头。
交通工程及沿线设施：公路交通工程及沿线设施是保证公路功能、保障安全行驶的配套设施，是现代公路的重要标志。
公路交通工程主要包括交通安全设施、监控系统、收费系统、通信系统四类，沿线设施主要是指与这些系统配套的服务设施、房屋建筑等。
04、什么叫公路的主要技术指标？答：公路的主要技术指标有：计算行车速度：即设计车速，是表明公路等级与使用水平的控制性指标，是公路几何设计所采用的车速。

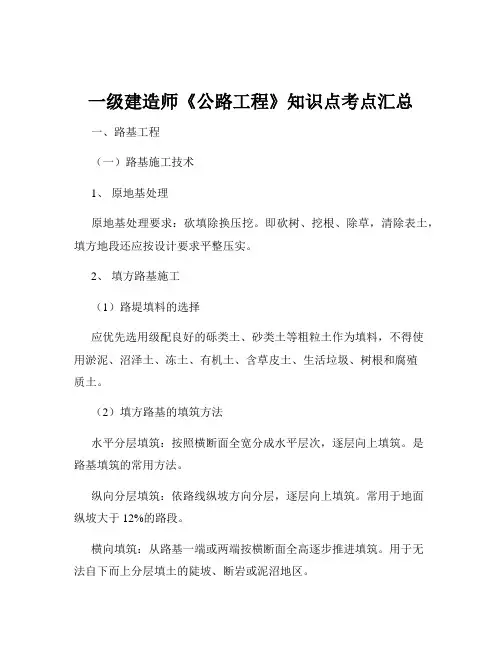

一级建造师《公路工程》知识点考点汇总
一级建造师《公路工程》知识点考点汇总一、路基工程（一）路基施工技术1、原地基处理原地基处理要求：砍填除换压挖。
即砍树、挖根、除草，清除表土，填方地段还应按设计要求平整压实。
2、填方路基施工（1）路堤填料的选择应优先选用级配良好的砾类土、砂类土等粗粒土作为填料，不得使用淤泥、沼泽土、冻土、有机土、含草皮土、生活垃圾、树根和腐殖质土。
（2）填方路基的填筑方法水平分层填筑：按照横断面全宽分成水平层次，逐层向上填筑。
是路基填筑的常用方法。
纵向分层填筑：依路线纵坡方向分层，逐层向上填筑。
常用于地面纵坡大于 12%的路段。
横向填筑：从路基一端或两端按横断面全高逐步推进填筑。
用于无法自下而上分层填土的陡坡、断岩或泥沼地区。
联合填筑：路堤下层用横向填筑而上层用水平分层填筑。
适用于因地形限制或填筑堤身较高，不宜采用水平分层填筑或横向填筑法进行填筑的情况。
3、挖方路基施工（1）土质路堑施工技术开挖方法：横向挖掘法、纵向挖掘法和混合式挖掘法。
（2）石质路堑施工技术爆破施工方法：常用的有光面爆破、预裂爆破、微差爆破、定向爆破和洞室爆破。
（二）路基排水设施1、地面排水设施边沟、截水沟、排水沟、跌水与急流槽等。
2、地下排水设施暗沟（管）、渗沟、渗井、检查井等。
（三）路基防护与支挡工程1、路基防护工程坡面防护：植物防护、骨架植物防护、圬工防护、土工织物防护。
沿河路基防护：直接防护（植物、砌石、石笼、浸水挡土墙等）和间接防护（丁坝、顺坝等导流构造物以及改移河道）。
2、路基支挡工程重力式挡土墙、加筋土挡土墙、锚杆挡土墙、锚定板挡土墙等。
（四）特殊路基施工技术1、软土地区路基施工处理方法：表层处理法、换填法、重压法、垂直排水固结法等。
2、滑坡地段路基施工排水、力学平衡和改变滑带土。
二、路面工程（一）路面基层（底基层）施工技术1、无机结合料稳定基层（底基层）的类型水泥稳定土、石灰稳定土、石灰工业废渣稳定土。
2、原材料的技术要求水泥、石灰、粉煤灰、土、集料等的质量和技术要求。
公路工程基础知识
公路工程基础知识公路工程是指用于交通运输的地面运输设施，是现代化社会不可或缺的重要基础设施。
在这个领域里，有许多基础知识需要了解和掌握。
本文将从公路工程的定义、分类、设计、建设和管理等方面进行详细介绍。
一、公路工程定义和分类公路工程是指为了满足道路运输需求而建设的交通运输设施。
按照不同的分类标准，公路工程可以分为城市道路、高速公路、乡村公路等。
城市道路主要用于城市交通，包括主干道、次干道和支路等。
高速公路是连接城市和地区的快速通道，具有较高的设计标准和通行速度。
乡村公路则是连接农村地区的交通线路。
根据交通流量和用途的不同，公路工程还可以分为主线、支线和服务区等。
二、公路工程设计公路工程设计是公路建设的前期工作，目的是确定公路的线路、断面、结构及其他设计参数。
设计依据包括道路类型、通行能力、地质条件、环境影响等。
设计过程中需要进行交通流量测算、地质勘察、土壤力学测试等专业工作。
设计应考虑到车辆通行的安全性、舒适性和经济性等因素。
三、公路工程建设公路工程建设是指根据设计方案进行实际施工的过程。
建设包括土建工程、交通设施、路面铺设、桥梁建设等环节。
土建工程包括挖掘、填筑、边坡支护等。
交通设施包括路灯、标线、信号灯等。
路面铺设是公路建设的重要环节，路面材料可以选择沥青、水泥混凝土等。
桥梁建设则需要进行桥墩、桥面板和桥梁路基的施工。
四、公路工程管理公路工程管理是指对公路工程设计、建设和运营的全过程管理。
包括项目立项、招标、合同管理、施工进度控制、质量监控等方面。
管理过程中需要严格遵守合同法律法规，并加强与相关部门的协调与沟通。
管理还需保证工程的质量和安全，并进行经济效益评估和环境影响评估。
五、公路工程的发展趋势随着社会经济的发展和交通需求的增长，公路工程也在不断发展和改进。
未来的公路工程将更加注重环保、节能和智能化。
在设计方面，将更加注重交通运输的高效性和人性化。
在建设方面，技术的进步将使施工更加安全、高效。
公路工程基础知识
2
2.1行政等级分类
乡道：是指主要为乡（镇）村经济、文化、行政服务的公路，以 及不属于县道以上公路的乡与乡之间及乡与外部联络的公路。乡 道由人民政府负责修建、养护和管理
专用公路：是指专供或主要供厂矿、林区、农场、油田、旅游区、 军事要地等与外部联系的公路。专用公路由专用单位负责修建、 养护和管理。也可委托当地公路部门修建、养护和管理。
含义：（1）联接功能——相互之间（确定范围） （2）使用性质——供汽车使用（确定技 术标准和设计依据） （3）建设性质——人工构筑（定性）
.
2
1. 公路相关概念
道路：供各种车辆（无轨）和行人通行的林区道路及乡村道路等。
公路与道路的区别： 1、从包含的范围看，道路涵盖公路，公路是道路的组成部分。 2、从使用性质看，公路仅供汽车通行使用，道路供各种车辆和行 人通行使用。
序编号。以首都为中心的放射线由一位标识码“１”和两位路线顺 序号构成；由北向南的纵线由一位标识码“２”和两位路线顺序号 构成；由东向西的横线由一位标识码“３”和两位路线顺序号构成。 Ｇ１××指首都放射线，Ｇ２××指北南纵线，Ｇ３××指东西横 线。
省道编号：S，省道在各省、自治区、直辖市界内按省会（首府）
公路建筑控制区范围：从公路用地外缘起，国道不少于20米，省 道不少于15米，县道不少于10米，乡道、村道不少于5米的区域。
.
2
公路用地及建筑控制区示意图
公
路 建 筑 控 制
公 路 用 地
区
公 路 建 公筑 路控 用制 地区
.
2
1.公路相关概念
公路网：是指一定区域内根据交通的需要，由各级公路组成的一 个四通八达的相互联络、交织成网状分布的公路系统。
公路工程：指公路构造物的勘察、测量、设计、施工、养护、管 理等工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二级公路：供汽车行驶的双车道公路。昼夜交通量为3000～7500 辆。设计使用年限15年。
三级公路：主要供汽车行驶的双车道公路。昼夜交通量为1000～ 4000辆。设计使用年限10年。
技术等级可分为：高速公路、一级公路、二级公路、三级公路、 四级公路五个等级。划分依据，根据我国现行的《公路工程技术 标准》（JDG B001-2003），公路按使用任务、功能和适应的交 通量。
2
2.1行政等级分类
国道：是指具有全国性政治、经济意义的主要干线公路，包括重 要的国际公路，国防公路、连接首都与各省、自治区、直辖市首 府的公路，连接各大经济中心、港站枢纽、商品生产基地和战略 要地的公路。国道中跨省的高速公路由交通部批准的专门机构负 责修建、养护和管理。
公路建筑控制区范围：从公路用地外缘起，国道不少于20米，省 道不少于15米，县道不少于10米，乡道、村道不少于5米的区域。
2
公路用地及建筑控制区示意图
公
路 建 筑 控 制
公 路 用 地
区
公 路 建 公筑 路控 用制 地区
2
1.公路相关概念
公路网：是指一定区域内根据交通的需要，由各级公路组成的一 个四通八达的相互联络、交织成网状分布的公路系统。
农村公路：是指纳入农村公路规划，并按照公路建设技术标准修 建的县道、乡道和村道，包括桥涵和渡口。农村公路是公路网的 重要组成部分，是保障农村社会经济发展最重要的基础设施之一。
2
2.2技术等级分类
高速公路：专供汽车分向、分车道行驶并全部控制出入的多车道 公路。主要用于连接政治、经济、文化上重要的城市和地区，是 国家公路干线网中的骨架。昼夜汽车通过量2.5万辆以上。设计使 用年限20年。
含义：（1）联接功能——相互之间（确定范围） （2）使用性质——供汽车使用（确定技 术标准和设计依据） （3）建设性质——人工构筑（定性）
2
1. 公路相关概念
道路：供各种车辆（无轨）和行人通行的工程设施。按其使用特 点分为城市道路、公路、厂矿道路、林区道路及乡村道路等。
公路与道路的区别： 1、从包含的范围看，道路涵盖公路，公路是道路的组成部分。 2、从使用性质看，公路仅供汽车通行使用，道路供各种车辆和行 人通行使用。
公路工程：指公路构造物的勘察、测量、设计、施工、养护、管 理等工作。
公路工程构造物：包括路基、路面、桥梁、涵洞、隧道、排水系 统、安全防护设施、绿化和交通监控设施，以及施工、养护和监 控使用的房屋、车间和其他服务性设施。
2
2
2.公路的分类
按行政等级可分为：国家公路、省公路、县公路和乡公路（简称 为国、省、县、乡道）以及专用公路五个等级。一般把国道和省 道称为干线，县道和乡道称为支线。
2
2.1行政等级分类
乡道：是指主要为乡（镇）村经济、文化、行政服务的公路，以 及不属于县道以上公路的乡与乡之间及乡与外部联络的公路。乡 道由人民政府负责修建、养护和管理
专用公路：是指专供或主要供厂矿、林区、农场、油田、旅游区、 军事要地等与外部联系的公路。专用公路由专用单位负责修建、 养护和管理。也可委托当地公路部门修建、养护和管理。
序编号。以首都为中心的放射线由一位标识码“１”和两位路线顺 序号构成；由北向南的纵线由一位标识码“２”和两位路线顺序号 构成；由东向西的横线由一位标识码“３”和两位路线顺序号构成。 Ｇ１××指首都放射线，Ｇ２××指北南纵线，Ｇ３××指东西横 线。
省道编号：S，省道在各省、自治区、直辖市界内按省会（首府）
放射线、北南纵线、东西横线分别顺序编号；Ｓ１××指省会 （省府）放射线，Ｓ２××指北南纵线，Ｓ３××指东西横线 。
2
3.公路路线编码
其它公路编号：X\Y\C\Z，县、乡、村、专用公路以各省、自治区、
四级公路：主要供汽车行驶的双车道或单车道公路。昼夜交通量 为：双车道1500辆以下、单车道200辆以下。设计使用年限10年。
2
高速公路
硬路肩 2.5～3.0m
分隔带 2m
路缘带 0.5～ 0.75m
行车道宽度 3.5～3.75m
防撞栏杆
一级公路
行车道宽度 3.5～3.75m
分隔带
二级公路
硬路肩宽度 1.5～0.75m
省道：是指具有全省（自治区、直辖市）政治、经济意义，并由 省（自治区、直辖市）公路主管部门负责修建、养护和管理的的 公路干线。
县道：是指具有全县（县级市）政治、经济意义，连接县城和县 内主要乡（镇）、主要商品生产和集散地的公路，以及不属于国 道、省道的县际间公路。县道由县、市公路主管部门负责修建、 养护和管理。
2
1.公路相关概念
公路用地：供公路修筑路基和排水系统，设置防护设施和服务设 施，以及供公路修筑和养护取土、弃土、路侧绿化等使用的土地。
公路用地范围：公路两侧边沟（或者截水沟）外缘起，无边沟的 从公路坡脚线起不少于一米范围内的土地。
公路建筑控制区：指根据法律规定在公路两侧一定的范围内禁止 修建建筑物和构筑物，原有的建筑物和构筑物不得扩建，需埋设 管线、电缆及修建临时性工程设施的，应经交通主管部门批准， 上述一定区域被称作公路建筑控制区。
行车道宽度 3.75～3.5m
无中间带
三级公路
无中间带
行车道宽度 3.5～3.0m
土路肩宽度 0.75 ～0.5m
四级公路
行车道宽度 3.0双～3.5m
单 土路肩宽度 0.25双～0.5m
单
3.公路路线编码
公路路线编号由一位公路管理等级代码和三位数字构成。
国道编号：G，国道按首都放射线、北南纵线、东西横线分别顺
第一讲 公路工程基础知识
（刘万军）
1
公路工程基础知识
第一节 公路基本概念 第二节 公路的组成 第三节 公路主要技术指标 第四节 公路施工简介
2
第一节 公路基本概念
1. 公路相关概念 2. 公路的分类 3. 公路路线编码 4. 公路的发展及现状 5. 公路运输
2
1. 公路相关概念
公路：是指经公路主管部门验收认定的城间、城乡间、 乡间能行驶汽车的公共道路。
