弯曲试验方法
材料弯曲试验方法
材料弯曲试验方法材料弯曲试验是一种常用的材料力学性能测试方法，用于评估材料的抗弯强度、弹性模量等力学性能指标。
在弯曲试验中，材料在外力的作用下发生变形，并在达到一定程度时发生破坏。
本文将介绍材料弯曲试验的基本原理、试验步骤、仪器设备以及数据处理方法。
材料弯曲试验的基本原理是根据材料在受力时的弯曲变形，通过施加力矩或力对材料进行弯曲。
在弯曲试验中，通常使用三点弯曲或四点弯曲的方式施加力矩。
在三点弯曲试验中，材料样品的两端固定，施加一个垂直于样品平面的力在中间部位。
在四点弯曲试验中，材料样品的两端固定，施加两个对称的力作用在中间部位。
通过施加不同大小的力矩，观察材料的弯曲变形和破碎情况，并测量相关的试验数据。
进行材料弯曲试验时，首先需要准备试验样品。
样品的尺寸和几何形状应符合相应的标准要求。
样品的准备通常包括切割、打磨和清洗等步骤。
亲用曲率计量R 和荷载R，曲率计与荷载计从机械静力学中得到，公式为：M=PL/4R=1/L样品准备完成后，将样品放置在弯曲试验机的弯曲支撑上，并将力施加在样品的中间部位。
在加载过程中，需要保持加载速度均匀，并逐渐增加加载的力大小。
通过逐渐增加的力加载，可以观察样品的变形情况，并记录相关的试验数据。
在加载过程中，可以使用压电应变片或应变计来测量材料的变形量，以进一步计算材料的弯曲应力和弹性模量。
在试验完成后，需要对试验数据进行处理和分析。
常用的试验数据包括弯曲应力-应变曲线、弯曲强度和弹性模量等参数。
弯曲应力-应变曲线是表示材料在弯曲过程中应力和应变的关系曲线。
通过绘制应力-应变曲线，可以评估材料的弹性和塑性变形特性。
弯曲强度表示材料在弯曲过程中承受的最大弯曲应力，可以用于比较不同材料的弯曲性能。
弹性模量表示材料的刚度和变形能力，是评估材料在受力下的抵抗能力的重要参数。
总结起来，材料弯曲试验是一种常用的材料力学性能测试方法，可以评估材料的抗弯强度、弹性模量等力学性能指标。
通过施加力矩对材料进行弯曲，并测量相关的试验数据，可以得到材料的弯曲应力-应变曲线、弯曲强度和弹性模量等参数。
金属材料 弯曲试验方法
金属材料弯曲试验方法
金属材料的弯曲试验方法分为静弯试验和动弯试验。
静弯试验是将金属材料制作成一定尺寸和形状的试样，在测试机上施加静态加载作用力，使其在跨度中弯曲，测量与控制加载力和试样变形，从而得到金属材料的抗弯强度、弯曲模量等力学性能指标。
动弯试验则是在金属材料试样上施加动态加载，如冲击加载或疲劳加载，使材料在动态载荷作用下发生弯曲，通过测量与控制加载力、位移、时间等参数反映材料的弯曲行为和耐久性能，如材料的动态弯曲寿命、断裂韧性等。
常用的金属材料弯曲试验方法有以下几种：
1. 三点弯曲试验：将试样放在两个支座上，施加力在试样中间点进行弯曲，常用于测量材料的弯曲强度和弯曲模量。
2. 四点弯曲试验：将试样放在四个支座上，施加力在试样两个中间点进行弯曲，可以获得更准确的材料弯曲性能指标。
3. 悬臂梁弯曲试验：将试样一端固定在支座上，施加力在另一端进行弯曲，适用于测量材料的断裂韧性和弯曲寿命。
以上是常见的金属材料弯曲试验方法，根据具体需要选择合适的试验方法进行金属材料的力学性能分析和评估。
材料弯曲试验方法
材料弯曲试验方法材料弯曲试验方法是一种常用的力学实验方法，用于评估材料在弯曲载荷下的力学性能和变形行为。
该试验方法通常用于研究材料的弯曲刚度、弯曲强度和弯曲变形能力等参数，对于工程设计和材料选型具有重要意义。
下面将详细介绍材料弯曲试验的基本原理、步骤和注意事项。
1. 原理：材料弯曲试验基于经典力学中的梁理论，即通过在试样两个点之间施加一个外力，使得试样在一定长度范围内发生曲线形变。
根据材料弯曲试验产生的载荷-位移曲线，可以计算材料的弯曲刚度、弯曲强度以及变形能力等力学参数。
2. 步骤：材料弯曲试验的基本步骤包括试样的准备、试验设备的设置、施加载荷和记录数据等。
(1) 试样准备：根据试验需要，制备符合要求的试样。
通常情况下，试样采用长条状的形状，具有一定的宽度和厚度。
根据试验要求，试样的尺寸和形状可能有所不同。
(2) 试验设备设置：将试样固定在弯曲试验机上，确保试样的位置和方向正确。
调整试验机的参数，如加载速度和初始载荷等。
(3) 施加载荷：通过试验机施加外力，使试样发生曲线形变。
外力的大小和方向可以根据试验要求设定。
(4) 记录数据：在施加载荷的过程中，实时记录试样的载荷和变形数据。
可以使用压力传感器、位移传感器等设备进行测量。
根据载荷-位移数据绘制载荷-位移曲线。
3. 注意事项：在进行材料弯曲试验时，需要注意以下几个方面：(1) 试验设备的选择：根据试验要求选择合适的弯曲试验机。
试验机应具备足够的加载范围和准确度，以满足试验的要求。
(2) 试样的制备：试样的尺寸、形状和表面质量对试验结果有重要影响。
应根据试验要求制备符合要求的试样。
(3) 试验条件的控制：试验条件包括加载速度、温度等。
这些条件应根据试验要求进行准确控制，并记录在试验报告中。
(4) 数据的处理和分析：通过试验得到的载荷-位移数据可以计算材料的弯曲刚度、弯曲强度等力学参数。
应对数据进行处理和分析，并进行合理的解释。
总之，材料弯曲试验方法是一种重要的力学试验方法，用于评估材料的力学性能和变形行为。
金属弯曲试验方法
金属弯曲试验方法金属弯曲试验是一种常用的金属材料力学性能测试方法，主要用于评估材料的弯曲性能。
在弯曲试验中，对金属试样施加一定的外力，在试验过程中记录外力与试样的变形情况，进而得到弯曲试验的结果。
金属弯曲试验通常有三种常见的方法：三点弯曲试验、四点弯曲试验和拉伸弯曲试验。
下面将逐一介绍这三种方法。
首先是三点弯曲试验。
这是最常用的弯曲试验方法之一。
试验中将金属试样放在两个支撑点之间，然后在试样的中央位置施加一个垂直负载。
在测试过程中，通过测量试样的变形和逐渐增大的载荷，可以获得试样的应力-应变曲线和屈服强度等力学性能参数。
接下来是四点弯曲试验。
四点弯曲试验相比于三点弯曲试验增加了一个额外的支撑点，从而能够更准确地评估金属材料的弯曲性能。
试验中，金属试样同样被放置在两个支撑点之间，但在中央位置施加两个对称的负载。
这种试验方法可以减小试样在支撑点处的剪切力，更好地模拟真实应力状态。
最后是拉伸弯曲试验。
这种试验方法要求试样同时承受拉伸和弯曲载荷。
试验中，金属试样被夹在两个拉伸夹具之间并施加拉力，同时在试样两端施加弯曲载荷。
这种试验方法能够同时测试材料的拉伸性能和弯曲性能，特别适用于某些工程应用中需要同时考虑这两种载荷的材料。
无论是哪种方法，进行金属弯曲试验需要考虑一些关键因素。
首先是试样的准备。
试样的尺寸和形状对试验结果具有重要影响，需要根据具体要求进行选择。
其次是加载方式。
试样通常是静态加载，但在某些情况下也可以进行动态加载。
然后是试验过程中的数据采集。
通过合适的传感器和测量设备，及时记录载荷和试样变形等数据，以获得准确的试验结果和力学性能参数。
在执行金属弯曲试验时，还需注意一些实验操作细节。
例如避免试样与夹具之间的摩擦影响试验结果，做好试样和载荷的对齐工作，确保试样受力均匀等。
此外，还应根据试验需求选择合适的试验速度，保证试验结果的可重复性。
金属弯曲试验是一种常用的金属材料力学性能测试方法，能够准确评估材料的弯曲性能。
混凝土中弯曲试验的原理与方法

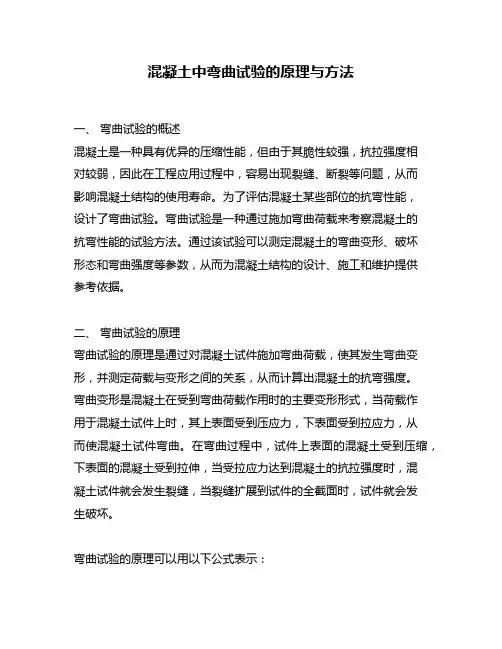

混凝土中弯曲试验的原理与方法一、弯曲试验的概述混凝土是一种具有优异的压缩性能，但由于其脆性较强，抗拉强度相对较弱，因此在工程应用过程中，容易出现裂缝、断裂等问题，从而影响混凝土结构的使用寿命。
为了评估混凝土某些部位的抗弯性能，设计了弯曲试验。
弯曲试验是一种通过施加弯曲荷载来考察混凝土的抗弯性能的试验方法。
通过该试验可以测定混凝土的弯曲变形、破坏形态和弯曲强度等参数，从而为混凝土结构的设计、施工和维护提供参考依据。
二、弯曲试验的原理弯曲试验的原理是通过对混凝土试件施加弯曲荷载，使其发生弯曲变形，并测定荷载与变形之间的关系，从而计算出混凝土的抗弯强度。
弯曲变形是混凝土在受到弯曲荷载作用时的主要变形形式，当荷载作用于混凝土试件上时，其上表面受到压应力，下表面受到拉应力，从而使混凝土试件弯曲。
在弯曲过程中，试件上表面的混凝土受到压缩，下表面的混凝土受到拉伸，当受拉应力达到混凝土的抗拉强度时，混凝土试件就会发生裂缝，当裂缝扩展到试件的全截面时，试件就会发生破坏。
弯曲试验的原理可以用以下公式表示：M = PL/4其中，M为弯曲荷载，P为试件上的荷载，L为试件的长度。
在试验过程中，通过测定荷载与试件中心挠度的关系曲线，可以得到试件的抗弯强度。
三、弯曲试验的方法1. 试件的制备混凝土弯曲试验的试件通常使用标准梁试件。
试件的尺寸、形状和质量应符合国家和地方的标准要求。
试件的长度一般为3倍宽度，宽度一般为高度的1/2或1/3。
试件的制备应遵循混凝土试件制备标准，进行充分拌和、均匀浇注、养护和标记等工作。
2. 试验的设备弯曲试验的设备通常包括弯曲试验机、荷载传感器、挠度测量装置、数据采集系统等。
弯曲试验机通常采用万能材料试验机或专用弯曲试验机。
荷载传感器通常采用应变片式或压电式传感器，用于测量试件的荷载。
挠度测量装置通常采用挠度计或激光位移传感器，用于测量试件的挠度。
数据采集系统通常用于采集和处理试验数据，并输出荷载-挠度曲线。
混凝土弯曲试验的精确方法
混凝土弯曲试验的精确方法一、前言混凝土弯曲试验是评估混凝土抗弯强度的一种常用方法，其结果对设计和施工具有重要意义。
然而，试验结果的准确性和可靠性对试验方法的选择和实施非常关键。
本文将介绍一种精确的混凝土弯曲试验方法，包括试验设备、试件制备、试验操作和数据处理等方面。
二、试验设备1. 弯曲试验机：选择弯曲试验机时应注意其最大力和最大位移能力要符合试验要求。
一般情况下，选择最大力为300kN，最大位移为150mm的弯曲试验机。
2. 振动平台：振动平台用于振实混凝土试件，以避免混凝土中空或存在气泡。
3. 直尺、量角器、卷尺等测量工具：用于测量试件尺寸和弯曲角度等。
三、试件制备1. 材料选择：选择符合设计要求的混凝土材料，混凝土配合比应符合相关标准规范。
2. 试件制备：制备直径为150mm，高度为300mm的圆柱试件。
试件的制备应按照标准规范进行，包括振实、表面处理、养护等步骤。
3. 试件标记：在试件上标记试件编号、制备日期、试件尺寸、试件品种等信息。
四、试验操作1. 试件放置：将试件放置在弯曲试验机上，并将试件中心与试验机夹紧器中心对齐。
2. 试件测量：使用直尺和卷尺等工具测量试件直径和高度，并使用量角器测量试件的弯曲角度。
3. 试件弯曲：在试件中央施加弯曲荷载，荷载速率应符合相关标准规范。
荷载过程中应记录试件的荷载-位移曲线，以便后续数据处理。
4. 试件破坏：当试件破坏时，应记录下试件的破坏模式和破坏荷载，并拍摄试件破坏的照片。
五、数据处理1. 计算抗弯强度：根据试件破坏时的荷载和试件尺寸计算试件的抗弯强度。
2. 统计分析：将试验结果进行统计分析，计算平均值、标准差等指标，并与设计要求进行对比分析。
3. 结果判定：根据试验结果判定试件是否符合设计要求，并提出相应的结论和建议。
六、注意事项1. 在试验过程中，应注意试件的质量和尺寸是否符合要求，试验条件是否符合相关标准规范。
2. 在试验前，应对试验设备进行检查和校准，确保设备的正常运行和准确性。
材料弯曲试验方法
材料弯曲试验方法
材料弯曲试验是一种常用的力学试验方法，用于评估材料的弯曲性能和弯曲强度。
以下是几种常见的材料弯曲试验方法：
1. 三点弯曲试验：该试验方法常用于较大尺寸和较硬材料的弯曲性能评估。
在试验中，材料被放置在两个支撑点之间，施加一个或多个负载点作用于材料上，使其发生弯曲。
试验过程中测量材料在不同负载下的挠度和应力，从而计算出材料的弯曲强度和弹性模量。
2. 四点弯曲试验：四点弯曲试验常用于较小尺寸和较脆弱材料的弯曲性能评估，如陶瓷、玻璃等。
与三点弯曲试验相比，四点弯曲试验具有更广泛的应力分布，能够更准确地评估材料的弯曲强度和断裂强度。
试验中，材料被放置在两个较远的支撑点之间，施加两个相对较近的负载点作用于材料上，使其发生弯曲。
试验过程中测量材料在不同负载下的挠度和应力，从而计算材料的弯曲强度和弹性模量。
3. 悬臂梁弯曲试验：悬臂梁弯曲试验常用于薄板、薄膜等柔性材料的弯曲性能评估。
在试验中，材料的一端固定，另一端悬空。
在悬空端施加一个负载，使材料发生弯曲。
试验过程中测量材料在不同负载下的挠度和应力，从而计算材料的弯曲强度和弹性模量。
4. 圆盘弯曲试验：圆盘弯曲试验常用于薄板、薄膜等轻质材料的弯曲性能评估。
在试验中，将材料固定在一块圆盘上，施加一个负载，使圆盘和材料发生弯曲。
试验过程中测量材料在不同负载下的挠度和应力，从而计算材料的弯曲强度和弹性模量。
混凝土普通梁弯曲试验方法
混凝土普通梁弯曲试验方法一、前言混凝土普通梁弯曲试验是混凝土材料力学性能测试中的一项重要试验。
该试验可以反映混凝土的抗弯强度、抗拉强度等力学性能，是混凝土结构设计及施工过程中必不可少的前提条件。
本文将介绍混凝土普通梁弯曲试验的方法及注意事项。
二、试验原理混凝土普通梁弯曲试验是一种静态试验，它是利用混凝土在横向受力下的弯曲破坏特点来测定混凝土的力学性能。
试验中，将试件放在两个支座上，通过施加集中荷载在中间部位引起试件的弯曲变形，当荷载增加到一定程度时，试件出现裂纹，最终发生破坏。
三、试验设备1. 试验机：试验机应具备足够的刚度和强度，能够施加所需的荷载，并能够以足够的精度测量荷载和变形。
2. 支座：支座应能够在试件两端提供横向支撑，且支座与试件接触面应平整、光滑，以保证荷载的均匀传递。
3. 试件：试件应制备成标准尺寸的混凝土梁，其尺寸和几何形状应符合国家标准或行业标准的规定。
4. 传感器：传感器应用于测量试件的变形和荷载，以反映试件在受力过程中的变化情况。
四、试验方法1. 试件制备：按照国家标准或行业标准的规定制备试件，试件应制备成标准尺寸的混凝土梁，尺寸和几何形状应符合规定。
2. 试件养护：试件制备完成后，应在规定的养护条件下养护，养护时间应符合规定。
3. 试件标记：试件养护完成后，应在试件上标记试件编号、制备日期、尺寸等信息。
4. 安装试件：将试件放置在支座上，试件两端应与支座接触，支座应光滑平整，以保证荷载的均匀传递。
5. 荷载施加：荷载施加应按照国家标准或行业标准的规定进行，荷载应从试件中央施加，并以均匀速率逐渐增加，直到试件破坏为止。
6. 记录数据：在试验过程中，应记录试件的荷载变形曲线，以及试件的破坏荷载和破坏形态等数据。
7. 试验结果计算：根据试验数据，可计算出试件的抗弯强度、抗拉强度等力学性能指标。
五、试验注意事项1. 试件制备和养护应严格按照国家标准或行业标准的规定进行。
2. 安装试件时，试件两端应与支座接触，支座应光滑平整，以保证荷载的均匀传递。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
金属弯曲试验方法 GB232–2010 本标准参照采用国际标准lSO 7438–1985《金属材料–弯曲试验》。
1 主题内容与适用范围
本标准规定了金属材料弯曲试验方法的适用范围、试验原理、试样、试验设备、试验程序及试验结果评定。
本标准适用于检验金属材料承受规定弯曲角度的弯曲变形性能。
2 引用标准
GB 2975钢材力学及工艺性能试验取样规定
3 试验原理
将一定形状和尺寸的试样放置于弯曲装置上，以规定直径的弯心将试样弯曲到所要求的角度后，卸除试验力检查试样承受变形性能。
4 符号和名称
弯曲试验中使用的符号和名称如下表和图1、图2所示。
符号名称单位
a 试样厚度或直径mm
b 试样宽度mm
L 试样长度mm
l 支辊间距离mm
d 弯心直径mm
x 弯曲角度度
F 试验力N
5 试验设备
5．1弯曲试验可在压力机或万能试验机上进行。
试验机应具备下列装置。
5．1．1应有足够硬度的支承辊，其长度应大于试样的宽度或直径。
支辊间的距离可以调节。
5．1．2具有不同直径的弯心，弯心直径由有关标准规定，其宽度应大于试样的宽度或直径，弯心应有足够的硬度。
5．2厚度不大于4mm的试样，可在虎钳上进行弯曲试验，弯心直径按有关标准规定。
6 试样
6．1试验时用圆形、方形、长方形或多边形横截面的试样。
弯曲外表面不得有划痕。
方形和长方形试样的棱边应锉圆，其半径不应大于2mm。
6．2试样加工时，应去除剪切或火焰切割等形成的影响区域。
6．3圆形或多边形横截面的材料作弯曲试验时，如果圆形横截面直径或多边形横截面的内切圆直径不大于35mm，试样与材料的横截面相同。
若试验机能量允许时，直径不大于50mm的材料亦可用全截面的试样进行试验。
当材料的直径大于35mm，则加工成直径为25mm的试样，或如图3加工成试样。
并保留一侧原表面。
弯曲试验时，原表面应位于弯曲的外侧。
6．4当有关标准未作具体规定时，板材厚度不大于3mm，试样宽度为20±5mm。
6．5板(带)材、型材和方形横截面材料的厚度不大于25mm时，试样厚度与材料厚度相同，试样宽度为试样厚度的2倍，但不得小于10mm；当材料厚度大于25mm时，试样厚度应加工成25mm，并保留一个原表面，其宽度应加工成30mm。
当试验机能量允许时，厚度大于25mm的材料，可以全厚度的试样进行试验，其宽度为试样厚度的2倍。
仲裁时，按厚度减薄加工的试样进行试验。
弯曲时，原表面位于弯曲的外侧。
6．6弯曲试样长度根据试样厚度和弯曲试验装置而定，通常按下式确定试样长度：
L≈5a+150mm
6．7凡经加工的试样，其宽度、厚度或直径的尺寸偏差均为±1mm。
6．8试样的端部应打印或用其他方法标记试样的代号。
6．9试样的形状和尺寸如有关标准有特殊规定，则按规定执行。
7 试验程序
7．1半导向弯曲
7．1．1试样一端固定，绕弯心直径进行弯曲，如图4所示。
7．1．2试样弯曲到规定的弯曲角度或出现裂纹、裂缝或裂断为止。
7．2导向弯曲
7．2．1试样放置于两个支点上，将一定直径的弯心在试样两个支点中间施加压力，使试样弯曲到规定的角度(如图2所示)或出现裂纹、裂缝、裂断为止。
7．2．2试样在两个支点上按一定弯心直径弯曲至两臂平行时，可一次完成试验，亦可先按7．2．1弯曲至如图2，然后放置在试验机平板之间继续施加压力，压至试样两臂平行。
此时可以加与弯心直径相同尺寸的衬垫进行试验，如图5所示。
7．2．3当试样需要弯曲至两臂接触时，首先将试样弯曲到如图2所示，然后放置在两平板间继续施加压力，直至两臂接触为止，如图6。
7．3试验时应在平稳压力作用下，缓慢施加试验力。
7．4弯心直径必须符合有关标准的规定，弯心宽度必须大于试样的宽度或直径。
两支辊间距离为(d+2.5a)±0.5a，并且在试验过程中不允许有变化。
7．5试验应在10～35℃下进行。
在控制条件下，试验在23±5℃下进行。
8 结果评定
8．1弯曲后，按有关标准规定检查试样弯曲外表面，进行结果评定。
8．2有关标准未作具体规定时，检查试样弯曲外表面，按附录A(补充件)评定，若无裂纹、裂缝或裂断，则评定试样合格。
9 试验报告
试验报告应包括下列内容：
a．本标准号；
b．试样标记(如材料规格、材质、试样代号等)；
c．试样形状及尺寸；
d．试验方法(如导向弯曲、弯心直径、弯曲角度等)；
e．试验结果。
附录A
金属弯曲试验结果评定方法
(补充件)
A1 完好：试样弯曲处的外表面金属基体上无肉眼可见因弯曲变形产生的缺陷时称为完好。
A2 微裂纹：试样弯曲外表面金属基体上出现的细小裂纹，其长度不大于2mm，宽度不大于0.2mm时称为微裂纹。
A3 裂纹：试样弯曲外表面金属基体上出现开裂，其长度大于2mm，而小于等于5mm，宽度大于0.2mm，而小于等于0.5mm时称为裂纹。
A4 裂缝：试样弯曲外表面金属基体上出现明显开裂，其长度大于5mm，宽度大于0.5mm时称为裂缝。
A5 裂断：试样弯曲外表面出现沿宽度贯穿的开裂，其深度超过试样厚度的三分之一时称为裂断。
注：在微裂纹、裂纹、裂缝中规定的长度和宽度，只要有一项达到某规定范围，即应按该级评定。
