也不少采用摆动式液压缸
液压与气动传动(专升本)
1. 单选题（1.5分）正确答案B为减少泵在工作过程中的脉动现象,最适合作为单作用叶片泵、双作用叶片泵及轴向柱塞泵的叶片数/柱塞数的是( )。
A11、12、7B13、12、11C15、16、13D15、14、92. 单选题（1.5分）正确答案B压力继电器只能( )系统的压力。
A改变B反映C减小D增加3. 单选题（1.5分）正确答案D( )是速度控制回路。
A换向回路B闭锁回路C调压回路D快速运动回路4. 单选题（1.5分）正确答案C液压系统的工作压力取决于（），执行元件的运动速度取决于（）。
A流速B流量C负载D压力能5. 单选题（1.5分）正确答案A在一条很长的管中流动的液体,其压力值是------------A前大后小B各处相等C前小后大D不确定6. 单选题（1.5分）正确答案B缸筒较长时常采用的液压缸形式是----------A活塞式B柱塞式C摆动式D无杆液压缸7. 单选题（1.5分）正确答案B液压机床开动时,运动部件产生突然冲击的现象通常是------------- A正常现象,随后会自行消除B油液中混入了空气C液压缸的缓冲装置出故障D系统其他部分有故障8. 单选题（1.5分）正确答案D单作用叶片泵--------------A定子内表面近似腰圆形B转子与定子中心的偏心剧可以改变,在重合时,可以获得稳定大流量C可改变输油量,还可改变输油方向D转子径向压力不平衡9. 单选题（1.5分）正确答案D外啮合齿轮泵的特点有-------------A结构紧凑.流量调节方便B通常采用减小进油口的方法来降低径向不平衡力C噪音较小.输油量均匀,体积小,重量轻D价格低廉,工作可靠,自吸能力弱,多用于低压系统10. 单选题（1.5分）正确答案A下列换向阀的中位机能中,能对液压缸进行闭锁的是------------AO型BH型CY型DP型11. 单选题（1.5分）正确答案AY型.V形密封圈在安装时,唇口应对应着压力--------的一侧A高B低C都行D无法确定12. 单选题（1.5分）正确答案C下列液压缸中可以进行差动连接的是------------- A柱塞式液压缸B摆动式液压缸C单活塞杆式液压缸D双活塞杆式液压缸13. 单选题（1.5分）正确答案B液压系统中减压阀处的压力损失是属于--------A沿程压力损失B局部压力损失C两种都是D两种都不是14. 单选题（1.5分）正确答案B当环境温度较高时,宜选用粘度等级-----的液压油A较低B较高C都行D都不行15. 单选题（1.5分）正确答案B能输出恒功率的容积调速回路是-------------A变量泵---变量马达回路B定量泵---变量马达C变量泵---定量马达D目前还没有16. 单选题（1.5分）正确答案B调压和减压回路所采用的主要液压元件是--------- A换向阀和液控单向阀B溢流阀和减压阀C顺序阀和压力继电器D单向阀和压力继电器17. 单选题（1.5分）正确答案B液压系统的真空度应等于( )。
液压传动智慧树知到课后章节答案2023年下武汉科技大学
液压传动智慧树知到课后章节答案2023年下武汉科技大学武汉科技大学第一章测试1.液压传动跟机械传动、电气传动一样，是一种常用的传动方式，它是以气体为介质，利用气体的压力能来做功的一种传动方式。
答案:错2.一般液压传动系统由动力元件、放大元件、执行元件、辅助元件等几部分组成。
答案:错3.液压传动介质有石油基液压油和难燃合成液压油两大类。
答案:对4.液压系统的流量决定执行机构的推力，负载大小决定压力的高低。
答案:错5.液压传动系统由于具有执行机构输出推力大，设备布局方便等特点，常用于挖掘机、推土机、汽车起重机等工程机械。
答案:对6.某液压油牌号标记为L-HM-46，牌号中的L表示润滑剂类，H表示液压油类，M表示抗磨，46表示该油在40°时运动粘度为46厘斯。
答案:对7.难燃液压油包括：水-乙二醇、磷酸酯、油水乳化液、高水基液压液等。
答案:对8.液压油要求有：适当的粘度和良好的粘温特性；氧化安定性和剪切安定性好；抗乳化和抗泡沫性好。
答案:对9.由于油液可压缩和泄漏，不能保证严格的传动比，是液压传动的缺点之一。
答案:对10.液压油的粘度随温度升高而下降。
答案:对第二章测试1.流量可改变的液压泵称为变量泵。
答案:错2.双作用叶片泵因两个吸油窗口、两个压油窗口是对称布置，因此作用在转子和定子上的液压径向力平衡，轴承承受径向力小、寿命长。
答案:对3.液压泵产生困油现象的原因是：存在闭死容腔，且容腔容积大小发生变化。
答案:对4.斜轴式轴向柱塞泵通过改变缸体轴线与驱动轴的夹角进行变量。
答案:对5.斜盘式轴向柱塞泵的柱塞数为奇数时的流量脉动率比柱塞数为偶数时大。
答案:错6.高压齿轮泵采用间隙自动补偿结构是为了（）。
答案:减少内部泄漏7.下面哪种马达不属于低速大扭矩马达？答案:齿轮式马达8.下面哪个图形符号表示变量液压泵？答案:9.图示为限压式变量叶片泵的结构原理简图，请问序号为1的部件起什么作用？答案:限定最大排量10.图示为限压式变量叶片泵的压力--流量曲线，要改变曲线上PB点的位置，使其向右移，应该调哪个部件，怎么调节？答案:调节弹簧预压手柄，使弹簧预压紧力增大11.常用容积式液压泵有：答案:齿轮泵;叶片泵;柱塞泵12.图片为一齿轮泵打开后的照片，图中1、3、8序号引线所指的名称分别是（）、（）、（）。
液压与气压传动考试题两套(含答案解析)
液压与气压传动考试题(一)一.单项选择题（每小题2分，共50分）1. 二位五通阀在任意位置时，阀芯上的油口数目为---------A .2 B.3 C.5 D.42. 应用较广.性能较好，可以获得小流量的节流口形式为------------A .针阀式或轴向三角槽式 B.偏心式或周向缝隙式 C.轴向三角槽式或周向缝隙式D.针阀式或偏心式3. 调压和减压回路所采用的主要液压元件是---------A.换向阀和液控单向阀B.溢流阀和减压阀C.顺序阀和压力继电器D.单向阀和压力继电器4. -------管多用于两个相对运动部件之间的连接，还能吸收部分液压冲击。
A. 铜管B.钢管C.橡胶软管D.塑料管5. ------是液压系统的储能元件，它能储存液体压力能，并在需要时释放出来供给液压系统。
A.油箱B.过滤器C.蓄能器D.压力计6. 能输出恒功率的容积调速回路是-------------A.变量泵---变量马达回路B.定量泵---变量马达C.变量泵---定量马达D.目前还没有7. 溢流阀的作用是配合油泵等溢出系统中多余的油液，使系统保持一定的-------A.压力B.流量C.流向D.清洁度8. 当环境温度较高时，宜选用粘度等级-----的液压油A.较低B.较高C.都行D.都不行9. 能将液压能转换为机械能的液压元件是---------A.液压泵B.液压缸C.单向阀D.溢流阀10. 下列压力控制阀中，哪一种阀的出油口直接通向油箱---------A.顺序阀B.减压阀C.溢流阀D.压力继电器11. 液压系统的动力元件是-----------A.电动机B.液压泵C.液压缸D.液压阀12. 活塞有效作用面积一定时,活塞的运动速度取决于-----A.液压缸中油液的压力B.负载阻力的大小C.进入液压缸的流量D.液压泵的输出流量13. 不能作为双向变量泵的是-----------A.双作用叶片泵B.单作用叶片泵C.轴向柱塞泵D.径向柱塞泵14. 在液压系统中用于调节进入执行元件液体流量的阀是------------A.溢流阀B.单向阀C.调速阀D.换向阀15. 压力控制回路包括-----------A.换向和闭锁回路B.调压.减压和卸荷回路C.调压与换向回路D.节流和容积调速回路16. 液压系统中减压阀处的压力损失是属于--------A.沿程压力损失B.局部压力损失C.两种都是D.两种都不是17. 柱塞泵是用于---------系统中A.高压B.中压C.低压D.都不可以18. 下列液压缸中可以进行差动连接的是-------------A.柱塞式液压缸B.摆动式液压缸C.单活塞杆式液压缸D.双活塞杆式液压缸19. Y型.V形密封圈在安装时，唇口应对应着压力--------的一侧A.高B.低C.都行D.无法确定20. 下列换向阀的中位机能中，能对液压缸进行闭锁的是------------A.O型B.H型C.Y型D.P型21. 外啮合齿轮泵的特点有-------------A.结构紧凑.流量调节方便B.通常采用减小进油口的方法来降低径向不平衡力C.噪音较小.输油量均匀,体积小,重量轻D.价格低廉,工作可靠,自吸能力弱,多用于低压系统22. 单作用叶片泵--------------A.定子内表面近似腰圆形B.转子与定子中心的偏心剧可以改变，在重合时，可以获得稳定大流量C.可改变输油量，还可改变输油方向D.转子径向压力不平衡23. 液压机床开动时,运动部件产生突然冲击的现象通常是-------------A.正常现象，随后会自行消除B.油液中混入了空气C.液压缸的缓冲装置出故障D.系统其他部分有故障24. 缸筒较长时常采用的液压缸形式是----------A.活塞式B.柱塞式C.摆动式D.无杆液压缸25.在一条很长的管中流动的液体，其压力值是------------A.前大后小B.各处相等C.前小后大D.不确定二．多项选择题（每小题2分，共10分）1、液压传动系统中，常用的方向控制阀是-------------A. 节流阀B.调速阀C.溢流阀D.减压阀E.顺序阀F.单向阀G.换向阀2．方向控制回路是----------B.换向回路 B.闭锁回路C.调压回路D.卸荷回路E.节流调速回路F.速度换接回路3．液压传动系统中，常用的的压力控制阀是----------A.节流阀B.调速阀C.溢流阀D.减压阀E.顺序阀F.单向阀G.换向阀4．-------是速度控制回路A.换向回路B.闭锁回路C.调压回路D.卸荷回路E.节流调速回路F.速度换接回路5. 液压系统中，常用的执行元件有---------A.液压缸B.液压泵C.液压马达D.压力继电器E.蓄能器F.电磁换向阀三．简答题（每小题5分，共10分）1．容积泵基本的工作条件是？2．简述溢流阀在系统中的应用？四．计算题（12分）1．如有图所示，一个液压泵驱动两个油缸串联工作。
液压第3-4章参考答案
第3章 思考题与习题参考答案1．液压泵的工作压力取决于什么？液压泵的工作压力和额定压力有什么区别？ 答：液压泵的工作压力取决于负载，负载越大，工作压力越大。
液压泵的工作压力是指在实际工作时输出油液的压力值，即液压泵出油口处的压力值，也称为系统压力。
额定压力是指在保证泵的容积效率、使用寿命和额定转速的前提下，泵连续运转时允许使用的压力限定值。
2．如何计算液压泵的输出功率和输入功率？液压泵在工作过程中会产生哪两方面的能量损失？产生这些损失的原因是什么？答：液压泵的理论输入功率为P T nT i ==ωπ2，输出功率为0PF pA pq υυ===。
功率损失分为容积损失和机械损失。
容积损失是因内泄漏、气穴和油液在高压下的压缩而造成的流量上的损失；机械损失是指因摩擦而造成的转矩上的损失。
3．齿轮泵为什么有较大的流量脉动？流量脉动大会产生什么危害？答：由于齿轮啮合过程中压油腔的容积变化率是不均匀的，因此齿轮泵的瞬时流量是脉动的。
流量脉动引起压力脉动，随之产生振动与噪声。
4．为什么齿轮泵的吸油口和出油口的位置不能任意调换？答：由于齿轮泵存在径向液压力不平衡的问题，为减小液压力的不平衡，通中出油口的直径小于吸油口的直径，因此吸油口和出油口的位置不能任意调换。
5．试说明齿轮泵的困油现象及解决办法。
答：齿轮泵要正常工作，齿轮的啮合系数必须大于1，于是总有两对齿轮同时啮合，并有一部分油液因困在两对轮齿形成的封闭油腔之内。
当封闭容积减小时，被困油液受挤压而产生高压，并从缝隙中流出，导致油液发热并使轴承等机件受到附加的不平衡负载作用；当封闭容积增大时，又会造成局部真空，使溶于油液中的气体分离出来，产生气穴，这就是齿轮泵的困油现象。
消除困油的办法，通常是在两端盖板上开卸荷槽。
6．齿轮泵压力的提高主要受哪些因素的影响？可以采取哪些措施来提高齿轮泵的工作压力？答：齿轮泵压力的提高主要受压力油的泄漏的影响。
通常采用的方法是自动补偿端面间隙，其装置有浮动轴套式和弹性侧板式齿轮泵。

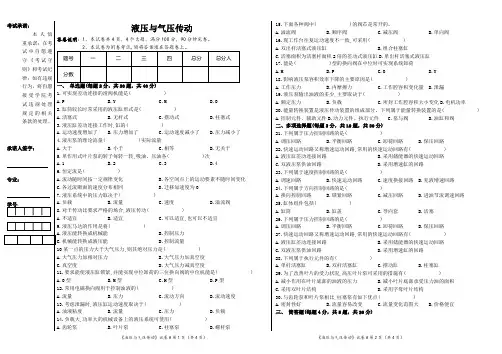

液压与气压传动
液压与气压传动答卷说明：1、本试卷共4页，4个大题，满分100分，90分钟完卷。
2、本试卷为闭卷考试,须将答案填在答题卷上。
一、 单选题(每题2分，共20题，共40分) 1.可实现差动连接的滑阀机能是( ) A.PB.YC.MD.O 2.缸筒较长时常采用的液压缸形式是( ) A.活塞式B.无杆式C.摆动式D.柱塞式 3.液压缸差动连接工作时,缸的( ) A.运动速度增加了 B.压力增加了 C.运动速度减小了 D.压力减小了 4.液压泵的理论流量( )实际流量A.大于B.小于C.相等D.无关于 5.单作用式叶片泵的转子每转一转,吸油、压油各( )次 A.1B.2C.3D.46.恒定流是( ) A.流动随时间按一定规律变化 B.各空间点上的运动要素不随时间变化 C.各过流断面的速度分布相同 D.迁移加速度为07.液压系统中的压力取决于( )A.负载B.流量C.速度D.溢流阀8.对于传动比要求严格的场合,液压传动( )A.不适宜B.适宜C.可以适宜,也可以不适宜9.液压马达的作用是将( ) A.液压能转换成机械能B.控制压力C.机械能转换成液压能D.控制流量 10某一点的压力大于大气压力,则其绝对压力是( )A.大气压力加相对压力B.大气压力加真空度C.真空度D.大气压力减真空度 11.要求能使液压缸锁紧,并能实现中位卸荷的三位换向阀的中位机能是( )A.O 型B.M 型C.H 型D.P 型 12.常用电磁换向阀用于控制油液的( )A.流量B.压力C.流动方向D.流动速度 13.考虑泄漏时,液压缸运动速度取决于( ) A.油液粘度 B.流量C.压力D.负载 14.负载大,功率大的机械设备上的液压系统可使用( )A.齿轮泵B.叶片泵C.柱塞泵D.螺杆泵15.下面各种阀中( )的阀芯是常开的。
A.溢流阀B.顺序阀C.减压阀D.单向阀16.现工作台往复运动速度不一致,可采用( ) A.双出杆活塞式液压缸B.组合柱塞缸C.活塞面积为活塞杆面积2倍的差动式液压缸D.单出杆活塞式液压缸 17.能是( )型的换向阀在中位时可实现系统卸荷 A.MB.PC.OD.Y18.影响液压泵容积效率下降的主要原因是( ) A.工作压力B.内摩擦力C.工作腔容积变化量D.泄漏19.液压泵输出油液的多少,主要取决于( )A.额定压力B.负载C.密封工作腔容积大小变化D.电机功率20.能量转换装置是液压传动装置的组成部分。
(完整版)最新国家开放大学电大《液压与气压传动》机考标准试题及答案
（完整版）最新国家开放大学电大《液压与气压传动》机考标准试题及答案机考时间：60分钟，总分100分第一套判断题1．液压传动不易获得很大的力和转矩。
选择一项：对错2．液体的体积压缩系数越大，表明该液体抗压缩的能力越强。
选择一项：对错3．真空度是以绝对真空为基准来测量的压力。
选择一项：对错4．因存在摩擦，液压马达的实际转矩比理论转矩大，而液压泵的实际转矩比理论转矩小。
选择一项：对错5．双杆活塞液压缸又称为双作用液压缸，单杆活塞液压缸又称为单作用液压缸。
选择一项：对错6．液控单向阀的控制口通液压油时，液压油可以双向流动。
选择一项：对错7．溢流阀阀芯随着压力变动而移动，常态下阀口是常闭的，进、出油口不相通。
选择一项：对错8．不工作时，顺序阀的阀口是常闭的，进、出油口不相通。
选择一项：对错9．湿空气是干空气和水蒸气的混合气体。
选择一项：对错10．气动回路一般不设排气管道。
选择一项：对错单选题11．（）元件将油液的压力能转换为对外做功的机械能，完成对外做功。
A. 动力B. 控制C. 辅助D. 执行12．对液压油不正确的要求是（）。
A. 杂质少B. 合适的粘度C. 良好的润滑性D. 腐蚀性高13．油液在等径直管中流动时，油液分子之间、油液与管壁之间摩擦所引起的损失是（）。
A. 流量损失B. 局部损失C. 沿程损失D. 容积损失14．双作用叶片泵（）。
A. 不能变量B. 噪音高C. 对油液污染不敏感D. 可以变量15．液压缸是将液压能转变为（）的转换装置，是执行元件。
A. 电能B. 动能C. 势能D. 机械能16．常用的电磁换向阀用于控制油液的（）。
A. 压力B. 方向C. 流量D. 温度17．在液压系统中，减压阀能够（）。
A. 用于控制油路的通断B. 使油缸运动平稳C. 保持进油口压力稳定D. 保持出油口压力稳定18．反应灵敏、应用广泛的蓄能器是（）蓄能器。
A. 活塞式B. 气囊式C. 重锤式D. 弹簧式19．有两个调整压力分别为5MPa和10MPa的溢流阀并联在液压泵的出口，泵的出口压力为（）。
国家开放大学《液压与气压传动》章节测试题参考答案
国家开放大学《液压与气压传动》章节测试题参考答案第1单元液压与气压传动概述一、单选题1.（）元件将油液的压力能转换为对外做功的机械能，完成对外做功。
A.执行B.动力C.控制D.辅助2.在液压传动中，工作液体不起（）的作用。
A.升温B.润滑液压元件C.传递速度D.传递动力3.（）元件向液压系统提供压力油，将电机输出的机械能转换为油液的压力能。
A.辅助B.控制C.执行D.动力二、判断题1．液压传动不易获得很大的力和转矩。
（×）2.液压传动系统中，压力的大小取决于负载的大小。
（√）第2单元液压传动流体力学基础一、单选题1.液体流动时，若液体中任一点处的（）称为恒定流动。
A.速度不随时间变化B.压力不随时间变化C.压力、速度和密度不随时间变化D.密度不随时间变化2.流量连续性方程是（）在流体力学中的表达形式。
A.能量守恒定律B.动量定理C.质量守恒定律D.万有引力定律3.伯努力方程是（）在流体力学中的表达形式。
A.能量守恒定律B.质量守恒定律C.动量定理D.万有引力定律4.油液在等径直管中流动时，油液分子之间、油液与管壁之间摩擦所引起的损失是（）。
A.流量损失B.沿程损失C.容积损失D.局部损失5.液体流经管道的弯头、接头、突变截面以及阀口时，所引起的损失是（）。
A.流量损失B.沿程损失C.容积损失D.局部损失二、判断题1.液体的体积压缩系数越大，表明该液体抗压缩的能力越强。
（√）2.动力粘度无物理意义，但却在工程计算时经常使用。
（×）3.真空度是以绝对真空为基准来测量的压力。
（×）4.液体的表压力是以大气压力为基准来测量的液体压力。
（√）5.液体真空度的数值接近于一个大气压时，液体的绝对压力接近于零。
（√）6.液压油对温度变化极为敏感，温度升高，粘度降低。
（√）7.一台工程机械，在严寒条件下工作，应当选用粘度较高的液压油。
（×）8.一般情况下，压力增大时，液压油粘度也增大。
液压传动期末考试题库及答案
液压传动期末考试题库答案一、填空1、液压传动是利用液体的（压力）能来传递能量的一种传动方式。
其主要参数为（压力）和（流量）。
2、以（大气压力）为基准所表示的压力称为相对压力。
3、液体粘性用粘度表示,常用的粘度有（动力粘度）、（运动粘度）和条件粘度（或相对粘度)。
4、液体能量的表现有（压力能）、（位能/势能）和（动能）三种。
5、容积式液压泵是依靠（密封容积的变化）来进行工作的。
6、液压泵和液压马达的排量只随（几何尺寸）的变化而变化。
7、液压缸运动速度的大小决定于（进入液压缸的流量）。
8、减压阀常态时阀口常（开）。
9、油箱的功用有（储存油液）、（散发热量）、逸出气体和沉淀污物。
10、流体在管道中存在两种流动状态，（层流）时黏性力起主导作用，（湍流）时惯性力起主导作用，液体的流动状态可用（雷诺数/Re）来判断，其计算公式为（）。
11、改变单作用叶片泵转子和定子之间（偏心距）的大小可以改变其流量。
12、常用的液压泵有（齿轮）、（叶片）和（柱塞）三类。
13、调速阀是由（调速）和（节流）串联而成的。
14、若换向阀四个油口有钢印标记：“A”、“P”、“T”、“B”，其中（P）表示进油口，（T）表示回油口。
15、密封装置是解决（泄漏）最重要、最有效的手段。
16、（调压）回路的功用是使液压系统整体或部分的压力保持恒定或不超过某个数值。
17、液压传动系统由（动力）装置、（执行）装置、（控制）装置、（辅助）装置和工作介质组成。
18、根据度量基准的不同，压力有两种表示方法：绝对压力和（相对压力）。
19、静力学基本方程的表达形式为（p=p0+ρgh）。
20、在液压传动中，能量损失主要表现为（温升）。
21、为了防止产生（空穴）现象，液压泵吸油口距离油箱液面高度不宜太高。
22、执行元件是将液体的（压力）能转化成（机械）能的元件。
23、压力继电器是一种将油液的（压力）信号转换成（电）信号的电液控制元件。
24、液压传动是以（有压）流体为能源介质来实现各种机械传动与自动控制的学科。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
相同时，其往返(正反)速度相等；
v
q v A
4
q v
(D 2
d
2
)
（3—14）
第三章 液压缸
当进入液压缸的压力相同时，正反两方向的推力相等；
F A( p1 p2 )m
4
( D d )( p1 p2 )m
2 2
（3—13）
高压液压缸，其额定压力为25～32 MPa ； 一般用于油压机一类机械
第三章 液压缸 §3—1 移动式液压缸
一、活塞式液压缸
二、柱塞式液压缸 三、复合式液压缸
四、伸缩式液压缸
第三章 液压缸
一、活塞式液压缸(piston cylinder) p68
活塞式液压缸按作用方式分有单作用、双作用之分； 双作用又分双作用双活塞杆和双作用单活塞杆。
活塞式 柱塞式 摆动式 伸缩式
活塞式液压缸 (piston cylinder) 应用最多。
根据移动和摆动分类
移动式液压缸
摆式液压缸
v F
ω T
液压缸按不同的使用压力分类
第三章 液压缸
中低压液压缸 中高压液压缸 高压液压缸
中低压液压缸，额定压力为 2.5～6.3MPa； 一般用于机床类机械
中高压液压缸，其额定压力为10～16 MPa ； 一般用于建筑车辆和飞机上
第三章
§3—1
§3—2
液压缸（Oil cylinder）
移动式液压缸
摆动式液压缸
本 章 重 点
1、活塞式液压缸和柱塞式液压缸；
2、双作用单活塞杆液压缸；
3、差动连接和差动油缸。
本 章 难 点
1、液压缸的运动状况、缸固定和杆固定的特点；
2、双作用单活塞杆液压缸的推力及速度的计算 ；
3、差动油缸的设计及计算。
双作用活塞式液压缸又分双作用双活塞杆、 双作用单活塞杆两种；根据安装方式不同又有缸 筒固定式和活塞杆固定式两种。
双作用
活塞式 液压缸
双作用双活塞杆
活塞杆固定式 活塞杆固定式
液压缸固定式
液压缸固定式
双作用单活塞杆
双 作 用 双 杆 缸 固 定 双 作 用 双 杆 杆 固 定
1）双作用双活塞杆式液压缸
第三章 液压缸 * 液压缸的类型
液压缸有多种形式，按其作用方式分类，分为 单作用式和双作用式两大类。 单作用液压缸是指利用液压油推动活塞(柱塞) 作一个方向运动，而反向运动则依靠重力或弹簧 力等实现。 双作用液压缸是指正、反两个方向的运动都依 靠压力油来实现。
第三章 液压缸
液压缸按结构型式不同分类
* 液压缸的特点和作用
第三章 液压缸
液压缸是液压传动系统中的执行元件，它的作用是将 液压能转换为机械能，驱动工作机构作直线往复运动或 往复摆动。 前一章所学的液压马达也是一种执行元件，它是将输 入的压力油使输出轴作旋转运动，将液压能转换成连续 回转的机械能。 液压缸结构简单、工作可靠，在各种机械的液压 系统中广泛应用。
v1 F1
v2 F2
双作用单活塞杆液压缸
① 压力油进入无杆腔(以无杆腔作为工作油腔) 压力油为p1进入无杆腔，推动活塞向右运动速度 为v1，回油压力p2，则推力F1为：
单杆活塞缸由于左右两腔的有效工作面积不
相等，所以两腔所产生的推力和左右方向的速 度不相等。
—工作台
—缸筒
3—活塞
—活塞杆
工作台的最大活动范围是有效行程L 的2 倍 双作用单杆活塞缸缸固定式
—缸筒
3—活塞
4—工作台
—活塞杆
工作台的最大活动范围是有效行程L 的2 倍
双作用单杆活塞缸杆固定式
A1
A2
第三章 液压缸
① 液压缸固定式工作原理(如图)
a
b p2
p1 q
压力油p1 流量为q 从a 口进入缸左腔，当液压油的作用 力克服阻力后，活塞和与之相连的工作台一起从左向右 运动，缸右腔的油液(p2)则从b 口流出，若改变进油方向， 液压油从b口流入缸右腔，工作台的运动反向。
第三章 液压缸 ② 活塞杆固定式工作原理(如图)
由1缸体、2活塞、3活塞杆、密封、4缸盖等组成
1
2
3
4
第三章 液压缸
3）基本计算（速度v和推力F计算） （若不考虑泄漏 m v 1）
v F
qv q v v 2 A 4D
F p1 A m
p1 q
D
4
D p1m
2
2、双作用活塞式液压缸(double-acting cylinder)
(3) 最大活动范围： 缸固定、杆固定时工作台的最大活动范围不同； (缸固定3L,杆固定2L)；
(4) 应用： 缸固定安装方式占地面积大，常用于小型机床(设备)。 杆固定占地面积较小，适用于中型及大型机床(设备) 。
第三章 液压缸
2) 双作用单活塞杆式液压缸
如图所示，单杆活塞缸也有缸固定式和杆固
定式两种安装方式，无论是缸固定式还是杆固定 式，其工作台的最大活动范围都是活塞(缸筒)有 效行程L 的2 倍。
按其安装方式不同，又分缸固定式和活塞杆固定式两种：
活塞式液压缸
单作用 双作用
双作用双活塞杆
双作用单活塞杆
1、单作用活塞式液压缸 (one-way cylinder)
单作用活塞缸——工作时靠压力油推动，返回时靠
自重(或弹簧)的作用实现。 单作用式伸缩缸动画 1）图形符号
2）结构：
第三章 液压缸
a
p1 q
b p2
压力p1 的液压油从孔口a 流入缸左腔，缸筒和工作台 从右向左运动，缸右腔的油液(p2)则从孔口b 流出，改 变进油方向，液压油从b口流入缸右腔，缸体向右运动。
③ 推力及速度计算
第三章 液压缸
双杆活塞缸的两个活塞杆的直径通常是相等的
(直径用d 表示)，故其左右两腔的有效工作面积也是
式中： A— 液压缸的有效工作面积； m — 液压缸的机械效率；
v— 液压缸的容积效率；
d — 活塞杆的直径； p1— 进油腔压力；
D — 活塞的直径； q — 输入液压缸的流量； p2— 回油腔压力。
v F
4—工作台(不属于液压缸组成部分) 4
v F
1—缸筒 3—活塞 2—活塞杆
q
q
双 作 用 双 杆 液 压 缸 固 定
工作台的最大活动范围是活塞有效行程L 的3 倍。
—缸筒
v F
—活塞杆
—活塞
—工作台
v F
q
q
双 作 用 双 杆 活 塞 杆 固 定
工作台的最大活动范围是缸有效行程L 的2 倍
第三章 液压缸 ④ 双作用双活塞杆式液压缸的图形符号
⑤ 双作用双活塞杆式液压缸的特性归纳:
(1) 计算公式： 无论是缸固定还是杆固定计算速度和推力的公式相同； (2) 图形符号： 无论是缸固定还是杆固定图形符号相同；
