ARM课程设计
题目：基于STM32的SD卡设计课程名称： ARM嵌入式系统学生姓名： X X 学生学号：系别：电子工程学院专业：电子信息科学与技术年级： 2013级任课教师：电子工程学院制2015年10月基于STM32的SD卡设计学生：指导教师：电子工程学院：电子信息科学与技术1概述1.1设计背景21世纪是一信息传递及应用高速的时代，信息在人类社会活动中已经必不可缺，使用嵌入式系统的电子产品已经在人们的日常生活中广泛普及应用。
其中人们日常生活中最经常接触使用到的数码相机、手机、MP3、MP4、多媒体播放器等，其信息数据的存储大部分都是使用的SD卡。
所以SD卡在嵌入式上应用有着十分大市场空间。
SD卡拥有轻小、高存储容量、高速的传输速率以及很高的安全性，更换和编程也相当方便。
根据SD卡胡特性，它已然成为非常多数码产品的外部应用储存的第一选择目标。
ALIENTKE MiniSTM32开发板就带有SD卡接口，利用STM32自带的SPI接口，最大通信速度可达18Mbps，每秒可传输数据2M 字节以上，对于一般应用足够了。
2硬件设计2.1硬件读写模块SD卡存储模式是Flash。
SD卡的卡内智能控制模块包含电源和时钟的管理、协议、算法安全、存取数据、ECC算法、处理缺陷和分析数据。
FLASH每个扇区的写寿命在10万次左右，读的次数是无限制的。
SD卡一般支持2种操作模式：1、SD卡模式；2、PI模式；SD卡的引脚排序如下图所示：图1 SD卡的引脚排序SD卡的九个引脚功能：表1：SD卡引脚功能表SD卡只能使用3.3V的IO电平，所以，MCU一定要能够支持3.3V的IO端口输出。
注意：在SPI模式下，CS/MOSI/MISO/CLK都需要加10~100K左右的上拉电阻。
在STM32中，开板使用的是SPI的接口模式来进得读写，所以，主要应用的便是SPI 的模式。
由于SD卡内部的供电电压上升是需要一段时间，大约是64个时钟，而且需要10个时钟与SD卡同步，所以在发送CMD0之前，要发送>74个时钟。
SD卡与STM32 进行数据交换，要将SD卡外部驱动，将外部储存卡与STM32联系起来。
开发板对成为外部储存空间的SD卡进行读写，把读写命令解析并传送到SD卡中，从而实现开发板对外部储存卡的操作与控制。
2.2硬件设计模块所需要的硬件资源如下：1、SD卡。
2、STM32F103ZET6。
3、DS0（外部 LED0）。
4、串口 1。
SD卡和STM32的连接：SPI1与安全数码卡通信，如下其引脚的连接定义为：PE3：SPI1-SPI2全双工通讯，低电平作用； PA7：通讯结束后跟随一个CRC校验；PA5：SPI1、SPI2的NSS引脚是断开的； PA6：SPI驱动，NSS引脚由软件设置配置；PC12：MOSI输出，与STM32通信； CLK：时钟信号； CMD：双向命令和响应信号；DAT0-3：双向数据信号； VDD,VSS：电源和地信号；原理图如下：图2 SD卡接口与STM32连接原理图在SPI模式下，引脚1（DAT3）作为SPI片选线CS用，引脚2（CMD）用作SPI总线的数据输出线MOSI，而引脚7（DAT0）为数据输入线MISO ，NSS由硬件配置， SPI2为主机， SPI1为从机，使 SS输出（置位 SPI_ CR2 SSOE位），SPI2 NSS引脚复位 SPI1的 NSS引脚并配置 SPI1为从机。
在通讯中使用DMA可以减少代码密度和执行时间，容易接收和发送数据。
利用各种硬件设备自身的特点来减小其运转开销，例如减小中断次数、利用DMA传输方式等。
安全数码卡传输给STM32，STM32和SD卡进行数据间的互换。
3软件设计3.1SD卡初始化SD卡的典型初始化过程如下：（1）初始化与SD卡连接的硬件条件（MCU的SPI配置，I/O口配置）。
（2）上电延时（>74个CLK）（3）复位卡（CMD0），进入LDLE状态。
（4）发送CMD8，检查是否支持2.0协议。
（5）根据不同协议检查SD卡（命令包括CMD55、CMD41、CMD58和CMD1等）。
（6）取消片选，发多8个CLK，结束初始化。
图3 流程图（SD卡初始化）3.2读SD卡SD卡读取数据，这里通过CMD17来实现，具体过程如下：（1）发送CMD17。
（2）接收卡响应R1。
（3）接收数据起始令牌0XFE。
（4）接收数据。
（5）接收2个字节的CRC，如果不使用CRC，两个字节在读取后可以丢掉。
（6）禁止片选之后，发多8个CLK。
3.3写SD卡写数据通过CMD24来实现，具体过程如下：（1）发送CMD24.（2）接收卡响应R1。
（3）发送写数据起始令牌0XFE。
（4）发送数据。
（5）发送2字节的伪CRC。
（6）禁止片选之后，发多8个CLK。
图4 流程图（读SD卡）图5 流程图（写SD卡）4软件仿真打开keil5编译运行编写好的程序，没有错误后选择软件仿真（Debug）使用波形仿真。
点开Setup设置引脚PORTA.3，PORTA.5，PORTA.6，PORTA.7选择Bit模式。
按下KEY0初始化SD卡,SD卡开始发送接收数据。
点击Run.仿真情况如下图：5总结SD卡应用使让人越来依赖它，可以说是已经成为人类社会生活中不可或缺的一部分，SD卡具有广阔的发展前景和市场前景。
21世纪是一信息传递及应用高速的时代，信息在人类社会活动中已经必不可缺，使用嵌入式系统的电子产品已经在人们的日常生活中广泛普及应用。
通过本次设计实验，让我各方面都有了一个提升。
技术上，我更加深入了解STM32和SD卡，学到了以前没有学过的知识。
在做这个设计时，也有着各种各样的困难，通过请教老师、同学和查找各种资料克服了一个又一个困难，最终完成了这篇论文。
本次设计实验从选题之初到准备材料到编写论文到完成论文，让我深刻的人数到我有很多不足之处，比如书本知识不能学以致用，缺乏综合应用知识的能力，分析问题的能力也比较弱。
通过这次的学习和实践，我清楚的认识到自己的知识还很不全面，处理问题等方面都还需要一个更大的提升，做任何都要认真对待、全力以赴。
也明白任何事都不像看起来那么简单，只有通过认真学习和动手实践才能克服困难，走向成功。
参考文献[1]张洋，刘军，严汉宇.原子教你玩STM32（库函数版） [M].北京航空航天大学出版社，2013.[2]邓奕.电子线路CAD实用教程（第2版）[M]. 华中科技大学出版社.2012[3]刘明福. 基于STM32的SD卡设计[D].江西科技学院.2012[4]刘同法,肖志刚,彭继卫. ARM Cortex-M3内核微控制器快速入门与应用．[M]北京航空航天大学出版社.2009[5] Cortex-M3 技术参考手册.pdf[6]STM32不完全手册_库函数版本_V3.1.pdf[7]STM32固件库使用手册的中文翻译版.pdf[8]protel99se不完全使用手册.pdf[9]喻金钱、喻斌.STM32F系列ARM Cortex-M3核微控制器开发与应用[M].清华大学出版社.[10] 百度百科SD卡/link?url=DgRftLuAiKBwz2Lmng4lZQB5AcOXDAlk_kP1A3oXGBBxXeT3CGhtCe z1GEkyR45NosBOeacPnIbVwKhzAqeECa附录：#include "sys.h"#include "mmc_sd.h"#include "spi.h"#include "usart.h"u8 SD_Type=0;//SD卡的类型////////////////////////////////////移植修改区/////////////////////////////////////移植时候的接口//data:要写入的数据//返回值:读到的数据u8 SD_SPI_ReadWriteByte(u8 data){return SPI1_ReadWriteByte(data);}//SD卡初始化的时候,需要低速void SD_SPI_SpeedLow(void){SPI1_SetSpeed(SPI_BaudRatePrescaler_256);//设置到低速模式}//SD卡正常工作的时候,可以高速了void SD_SPI_SpeedHigh(void){SPI1_SetSpeed(SPI_BaudRatePrescaler_2);//设置到高速模式}//SPI硬件层初始化void SD_SPI_Init(void){//设置硬件上与SD卡相关联的控制引脚输出//禁止其他外设(NRF/W25Q64)对SD卡产生影响GPIO_InitTypeDef GPIO_InitStructure;RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOA, ENABLE ); //PORTA时钟使能GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_4;//PA2.3.4 推挽n_3|GPIO_Pin_4;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP ;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOA, &GPIO_InitStructure);GPIO_SetBits(GPIOA,GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_4);//PA2.3.4上拉SPI1_Init();SD_CS=1;}//取消选择,释放SPI总线void SD_DisSelect(void){SD_CS=1;SD_SPI_ReadWriteByte(0xff);//提供额外的8个时钟}//选择sd卡,并且等待卡准备OK//返回值:0,成功;1,失败;u8 SD_Select(void){SD_CS=0;if(SD_WaitReady()==0)return 0;//等待成功SD_DisSelect();return 1;//等待失败}//等待卡准备好//返回值:0,准备好了;其他,错误代码u8 SD_WaitReady(void){u32 t=0;do{if(SD_SPI_ReadWriteByte(0XFF)==0XFF)return 0;//OKt++;}while(t<0XFFFFFF);//等待return 1;}//等待SD卡回应//Response:要得到的回应值//返回值:0,成功得到了该回应值// 其他,得到回应值失败u8 SD_GetResponse(u8 Response){u16 Count=0xFFFF;//等待次数while ((SD_SPI_ReadWriteByte(0XFF)!=Response)&&Count)Count--;//等待得到准确的回应if (Count==0)return MSD_RESPONSE_FAILURE;//得到回应失败else return MSD_RESPONSE_NO_ERROR;//正确回应}//从sd卡读取一个数据包的内容//buf:数据缓存区//len:要读取的数据长度.//返回值:0,成功;其他,失败;u8 SD_RecvData(u8*buf,u16 len){if(SD_GetResponse(0xFE))return 1;//等待SD卡发回数据起始令牌0xFEwhile(len--)//开始接收数据{*buf=SPI1_ReadWriteByte(0xFF);buf++;}//下面是2个伪CRC（dummy CRC）SD_SPI_ReadWriteByte(0xFF);SD_SPI_ReadWriteByte(0xFF);return 0;//读取成功}//向sd卡写入一个数据包的内容512字节//buf:数据缓存区//cmd:指令//返回值:0,成功;其他,失败;u8 SD_SendBlock(u8*buf,u8 cmd){u16 t;if(SD_WaitReady())return 1;//等待准备失效SD_SPI_ReadWriteByte(cmd);if(cmd!=0XFD)//不是结束指令{for(t=0;t<512;t++)SPI1_ReadWriteByte(buf[t]);//提高速度,减少函数传参时间SD_SPI_ReadWriteByte(0xFF);//忽略crcSD_SPI_ReadWriteByte(0xFF);t=SD_SPI_ReadWriteByte(0xFF);//接收响应if((t&0x1F)!=0x05)return 2;//响应错误}return 0;//写入成功}//向SD卡发送一个命令//输入: u8 cmd 命令// u32 arg 命令参数// u8 crc crc校验值//返回值:SD卡返回的响应u8 SD_SendCmd(u8 cmd, u32 arg, u8 crc){u8 r1;u8 Retry=0;SD_DisSelect();//取消上次片选if(SD_Select())return 0XFF;//片选失效//发送SD_SPI_ReadWriteByte(cmd | 0x40);//分别写入命令SD_SPI_ReadWriteByte(arg >> 24);SD_SPI_ReadWriteByte(arg >> 16);SD_SPI_ReadWriteByte(arg >> 8);SD_SPI_ReadWriteByte(arg);SD_SPI_ReadWriteByte(crc);if(cmd==CMD12)SD_SPI_ReadWriteByte(0xff);//Skip a stuff byte when stop reading //等待响应，或超时退出Retry=0X1F;do{r1=SD_SPI_ReadWriteByte(0xFF);}while((r1&0X80) && Retry--);//返回状态值return r1;}//获取SD卡的CID信息，包括制造商信息//输入: u8 *cid_data(存放CID的内存，至少16Byte）//返回值:0：NO_ERR// 1：错误u8 SD_GetCID(u8 *cid_data){u8 r1;//发CMD10命令，读CIDr1=SD_SendCmd(CMD10,0,0x01);if(r1==0x00){r1=SD_RecvData(cid_data,16);//接收16个字节的数据}SD_DisSelect();//取消片选if(r1)return 1;else return 0;}//获取SD卡的CSD信息，包括容量和速度信息//输入:u8 *cid_data(存放CID的内存，至少16Byte）//返回值:0：NO_ERR//1：错误u8 SD_GetCSD(u8 *csd_data){u8 r1;r1=SD_SendCmd(CMD9,0,0x01);//发CMD9命令，读CSDif(r1==0){r1=SD_RecvData(csd_data, 16);//接收16个字节的数据}SD_DisSelect();//取消片选if(r1)return 1;else return 0;}//获取SD卡的总扇区数（扇区数）//返回值:0：取容量出错// 其他:SD卡的容量(扇区数/512字节)//每扇区的字节数必为512，因为如果不是512，则初始化不能通过. u32 SD_GetSectorCount(void){u8 csd[16];u32 Capacity;u8 n;u16 csize;//取CSD信息，如果期间出错，返回0if(SD_GetCSD(csd)!=0) return 0;//如果为SDHC卡，按照下面方式计算if((csd[0]&0xC0)==0x40) //V2.00的卡{csize = csd[9] + ((u16)csd[8] << 8) + 1;Capacity = (u32)csize << 10;//得到扇区数}else//V1.XX的卡{n = (csd[5] & 15) + ((csd[10] & 128) >> 7) + ((csd[9] & 3) << 1) + 2;csize = (csd[8] >> 6) + ((u16)csd[7] << 2) + ((u16)(csd[6] & 3) << 10) + 1;Capacity= (u32)csize << (n - 9);//得到扇区数}return Capacity;}//初始化SD卡u8 SD_Initialize(void){u8 r1; // 存放SD卡的返回值u16 retry; // 用来进行超时计数u8 buf[4];u16 i;SD_SPI_Init(); //初始化IOSD_SPI_SpeedLow(); //设置到低速模式for(i=0;i<10;i++)SD_SPI_ReadWriteByte(0XFF);//发送最少74个脉冲retry=20;do{r1=SD_SendCmd(CMD0,0,0x95);//进入IDLE状态}while((r1!=0X01) && retry--);SD_Type=0;//默认无卡if(r1==0X01){if(SD_SendCmd(CMD8,0x1AA,0x87)==1)//SD V2.0{for(i=0;i<4;i++)buf[i]=SD_SPI_ReadWriteByte(0XFF); //Get trailing return value of R7 respif(buf[2]==0X01&&buf[3]==0XAA)//卡是否支持2.7~3.6V{retry=0XFFFE;do{SD_SendCmd(CMD55,0,0X01); //发送CMD55r1=SD_SendCmd(CMD41,0x40000000,0X01);//发送CMD41}while(r1&&retry--);if(retry&&SD_SendCmd(CMD58,0,0X01)==0)//鉴别SD2.0卡版本开始{for(i=0;i<4;i++)buf[i]=SD_SPI_ReadWriteByte(0XFF);//得到OCR值if(buf[0]&0x40)SD_Type=SD_TYPE_V2HC; //检查CCSelse SD_Type=SD_TYPE_V2;}}}else//SD V1.x/ MMC V3{SD_SendCmd(CMD55,0,0X01); //发送CMD55r1=SD_SendCmd(CMD41,0,0X01); //发送CMD41if(r1<=1){SD_Type=SD_TYPE_V1;retry=0XFFFE;do //等待退出IDLE模式{SD_SendCmd(CMD55,0,0X01); //发送CMD55r1=SD_SendCmd(CMD41,0,0X01);//发送CMD41}while(r1&&retry--);}else//MMC卡不支持CMD55+CMD41识别{SD_Type=SD_TYPE_MMC;//MMC V3retry=0XFFFE;do //等待退出IDLE模式{r1=SD_SendCmd(CMD1,0,0X01);//发送CMD1}while(r1&&retry--);}if(retry==0||SD_SendCmd(CMD16,512,0X01)!=0)SD_Type=SD_TYPE_ERR;//错误的卡}}SD_DisSelect();//取消片选SD_SPI_SpeedHigh();//高速if(SD_Type)return 0;else if(r1)return r1;return 0xaa;//其他错误}//读SD卡//buf:数据缓存区//sector:扇区//cnt:扇区数//返回值:0,ok;其他,失败.u8 SD_ReadDisk(u8*buf,u32 sector,u8 cnt){u8 r1;if(SD_Type!=SD_TYPE_V2HC)sector <<= 9;//转换为字节地址if(cnt==1){r1=SD_SendCmd(CMD17,sector,0X01);//读命令if(r1==0)//指令发送成功{r1=SD_RecvData(buf,512);//接收512个字节}}else{r1=SD_SendCmd(CMD18,sector,0X01);//连续读命令do{r1=SD_RecvData(buf,512);//接收512个字节buf+=512;}while(--cnt && r1==0);SD_SendCmd(CMD12,0,0X01); //发送停止命令}SD_DisSelect();//取消片选return r1;//}//写SD卡//buf:数据缓存区//sector:起始扇区//cnt:扇区数//返回值:0,ok;其他,失败.u8 SD_WriteDisk(u8*buf,u32 sector,u8 cnt){u8 r1;if(SD_Type!=SD_TYPE_V2HC)sector *= 512;//转换为字节地址if(cnt==1){r1=SD_SendCmd(CMD24,sector,0X01);//读命令if(r1==0)//指令发送成功{r1=SD_SendBlock(buf,0xFE);//写512个字节}}else{if(SD_Type!=SD_TYPE_MMC){SD_SendCmd(CMD55,0,0X01);SD_SendCmd(CMD23,cnt,0X01);//发送指令}r1=SD_SendCmd(CMD25,sector,0X01);//连续读命令if(r1==0){do{r1=SD_SendBlock(buf,0xFC);//接收512个字节buf+=512;}while(--cnt && r1==0);r1=SD_SendBlock(0,0xFD);//接收512个字节}}SD_DisSelect();//取消片选return r1;//}#include "led.h"#include "delay.h"#include "sys.h"#include "usart.h"#include "lcd.h"#include "key.h"#include "malloc.h"#include "MMC_SD.h"//读取SD卡的指定扇区的内容，并通过串口1输出//sec：扇区物理地址编号void SD_Read_Sectorx(u32 sec){u8 *buf;u16 i;buf=mymalloc(512); //申请内存if(SD_ReadDisk(buf,sec,1)==0) //读取0扇区的内容{LCD_ShowString(60,190,200,16,16,"USART1 Sending Data...");printf("SECTOR 0 DATA:\r\n");for(i=0;i<512;i++)printf("%x ",buf[i]);//打印sec扇区数据printf("\r\nDATA ENDED\r\n");LCD_ShowString(60,190,200,16,16,"USART1 Send Data Over!");}myfree(buf);//释放内存}int main(void){u8 key;u32 sd_size;u8 t=0;NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);// 设置中断优先级分组2delay_init(); //延时函数初始化uart_init(9600); //串口初始化为9600LED_Init(); //初始化与LED连接的硬件接口LCD_Init(); //初始化LCDKEY_Init(); //按键初始化mem_init(); //初始化内存池POINT_COLOR=RED;//设置字体为红色LCD_ShowString(60,50,200,16,16,"Mini STM32");LCD_ShowString(60,70,200,16,16,"SD CARD TEST");LCD_ShowString(60,90,200,16,16,"ATOM@ALIENTEK");LCD_ShowString(60,110,200,16,16,"2014/3/13");LCD_ShowString(60,130,200,16,16,"KEY0:Read Sector 0");while(SD_Initialize())//检测不到SD卡{LCD_ShowString(60,150,200,16,16,"SD Card Error!");delay_ms(500);LCD_ShowString(60,150,200,16,16,"Please Check! ");delay_ms(500);LED0=!LED0;//DS0闪烁}POINT_COLOR=BLUE;//设置字体为蓝色//检测SD卡成功LCD_ShowString(60,150,200,16,16,"SD Card OK ");LCD_ShowString(60,170,200,16,16,"SD Card Size: MB");sd_size=SD_GetSectorCount();//得到扇区数LCD_ShowNum(164,170,sd_size>>11,5,16);//显示SD卡容量while(1){key=KEY_Scan(0);if(key==KEY0_PRES)SD_Read_Sectorx(0);//KEY0按,读取SD卡扇区0的内容t++;delay_ms(10);if(t==20){LED0=!LED0;t=0;}}}。
ARM嵌入式系统基础与开发教程课程设计
ARM嵌入式系统基础与开发教程课程设计一、课程设计简介本课程设计旨在帮助学生全面了解ARM嵌入式系统的基本概念、架构和应用，掌握ARM嵌入式系统的开发方法和技术，提高学生在嵌入式系统开发方面的实际能力和解决问题的能力。
二、课程设计目标1.了解ARM嵌入式系统的基本概念和架构；2.掌握ARM芯片的应用和开发方法；3.熟悉ARM嵌入式系统的软件、硬件设计和开发流程；4.了解常用的ARM芯片和相应的开发工具；5.通过实际操作，掌握ARM嵌入式系统的开发技术。
三、课程设计内容1.ARM嵌入式系统基础知识–嵌入式系统概述–ARM处理器前置知识–ARM体系结构介绍–ARM开发环境2.ARM芯片应用和开发方法–ARM芯片应用场景–ARM开发板介绍–ARM芯片选型–ARM编程工具介绍及使用3.ARM嵌入式系统软件设计–嵌入式系统软件结构–嵌入式系统软件设计案例分析–ARM嵌入式系统开发流程–ARM编译器介绍4.ARM嵌入式系统硬件设计–嵌入式系统硬件架构–嵌入式系统硬件设计案例分析–ARM嵌入式系统硬件开发流程介绍–嵌入式系统测试方法–嵌入式系统调试技巧5.ARM嵌入式系统开发实战–ARM嵌入式系统板级支持包移植–基于ARM系统设计驱动程序–基于ARM系统实现应用程序–ARM嵌入式系统性能测试与分析四、教学模式本课程设计采用理论讲授和实践操作相结合的教学模式。
在理论讲授阶段，通过教师讲授、课件展示和案例分析等方式，向学生介绍ARM嵌入式系统的基本概念、架构和应用、开发方法和技术，同时注重实践教学，通过实际操作，让学生掌握开发技术和解决实际问题的能力。
在实践操作阶段，学生将采用个人或小组合作方式，进行实际的嵌入式系统开发和测试，完整地实现一个基于ARM嵌入式系统的应用方案。
五、课程设计评估方式本课程设计将采用多种评估方式，包括课堂作业、报告答辩、项目实践和期末考试等。
其中，课堂作业和报告答辩将重点考察学生对ARM嵌入式系统的理论掌握程度和实际应用能力；项目实践将对学生的综合实践操作水平和团队协作能力进行评估；期末考试将全面考察学生对ARM嵌入式系统的掌握程度和应用能力。
ARM课设

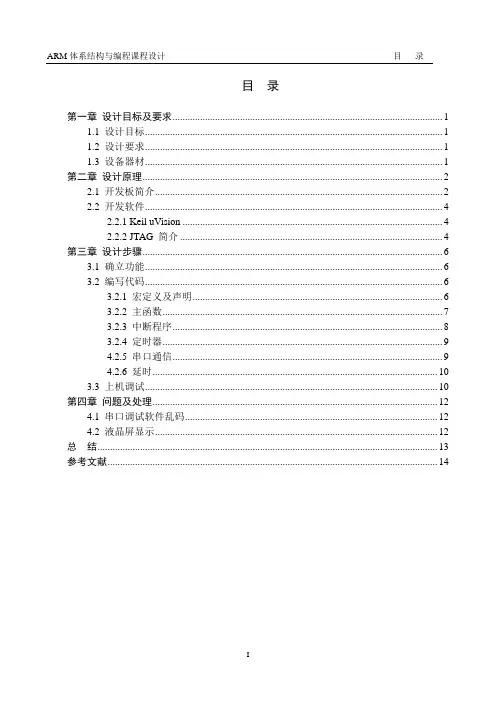

ARM体系结构与编程课程设计目录目录第一章设计目标及要求 (1)1.1 设计目标 (1)1.2 设计要求 (1)1.3 设备器材 (1)第二章设计原理 (2)2.1 开发板简介 (2)2.2 开发软件 (4)2.2.1 Keil uVision (4)2.2.2 JTAG 简介 (4)第三章设计步骤 (6)3.1 确立功能 (6)3.2 编写代码 (6)3.2.1 宏定义及声明 (6)3.2.2 主函数 (7)3.2.3 中断程序 (8)3.2.4 定时器 (9)4.2.5 串口通信 (9)4.2.6 延时 (10)3.3 上机调试 (10)第四章问题及处理 (12)4.1 串口调试软件乱码 (12)4.2 液晶屏显示 (12)总结 (13)参考文献 (14)ARM体系结构与编程课程设计设计目标及要求第一章设计目标及要求1.1 设计目标熟知ARM嵌入式系统基础教程中各章的内容，学会将理论知识与各项试验中积累的实践经验相结合运用于实际中。
了解计算机系统各模块工作原理，要对其建立清晰的整机概念。
了解ARM的基本组成、其中部件的设计思想、部件间的连接，掌握嵌入式系统的设计程序的编制与调试等过程，加深对理论课程的理解。
在掌握所学知识的基础上，结合平时所做的实验，设计一个模拟微波炉运转的程序，并使其能成功运行在LPC2103开发板上。
1.2 设计要求1）熟悉开发板工作环境；2）通过按键实现微波炉的工作时间的设定（以1分和10秒为增减单位）。
3）通过按启动键开始倒计时，到时后自动停止，并可通过按停止键取消工作。
4）通过串行通讯在电脑上显示倒计时时间；可选：通过数码管显示倒计时时间；5）可选：通过按键实现至少三种工作模式：强、中、弱。
1.3 设备器材装有keil uVision的计算机一台LPC2103开发板一套第二章设计原理2.1 开发板简介本次设计中使用的是LPC2103开发板，这是基于一个支持实时仿真的16/32位ARM7 TDMI-SCPU的微控制器，并带有8kB,16kB或32kB嵌入的高速Flash存储器。
arm课程设计有哪些
arm课程设计有哪些一、教学目标本课程旨在让学生掌握ARM体系结构的基本原理和编程技术，培养学生对嵌入式系统的认识和开发能力。
具体目标如下：1.知识目标：（1）理解ARM体系结构的发展历程和各个版本的区别；（2）掌握ARM寄存器、指令集、程序流程控制等基本知识；（3）了解ARM编程接口和外设接口；（4）熟悉嵌入式系统的设计和开发流程。
2.技能目标：（1）能够使用ARM指令编写简单的程序；（2）掌握基于ARM的嵌入式系统设计和开发方法；（3）具备阅读和分析ARM相关文献的能力；（4）能够配合硬件工程师完成嵌入式系统的设计和调试。
3.情感态度价值观目标：（1）培养学生对新技术的敏感度和学习兴趣；（2）强化学生的团队协作意识和沟通能力；（3）培养学生具有良好的职业道德和敬业精神。
二、教学内容本课程的教学内容主要包括以下几个部分：1.ARM体系结构概述：ARM的发展历程、各个版本的区别、ARM内核架构；2.ARM寄存器及指令集：寄存器分类、指令集系统、程序流程控制指令；3.ARM编程接口：数据类型、寻址方式、中断处理；4.ARM外设接口：UART、GPIO、定时器等；5.嵌入式系统设计：硬件选型、软件开发、系统集成；6.实际项目案例分析：分析实际项目中ARM内核的应用和解决方案。
三、教学方法本课程采用多种教学方法，以激发学生的学习兴趣和主动性：1.讲授法：讲解ARM体系结构的基本原理和编程技术；2.案例分析法：分析实际项目中的应用案例，让学生了解ARM在嵌入式系统中的应用；3.实验法：安排实验课程，让学生动手实践，加深对知识的理解；4.讨论法：学生进行小组讨论，培养团队合作意识和沟通能力。
四、教学资源为实现教学目标，我们将使用以下教学资源：1.教材：《ARM体系结构与编程技术》；2.参考书：国内外相关论文和书籍；3.多媒体资料：教学PPT、视频教程；4.实验设备：ARM开发板、编程器、仿真器等；5.网络资源：嵌入式相关论坛、博客、在线教程等。
arm嵌入式课程设计
arm嵌入式课程设计一、课程目标知识目标：1. 理解ARM处理器的结构与工作原理，掌握其基本功能和应用领域；2. 学会使用ARM汇编语言进行编程，掌握基本的指令集和程序设计方法；3. 熟悉ARM嵌入式系统的硬件接口和软件架构，能够进行简单的系统设计与调试。
技能目标：1. 培养学生运用所学知识设计简单的ARM嵌入式系统，提高动手实践能力；2. 培养学生运用汇编语言编写程序，提高编程技能；3. 培养学生具备分析和解决嵌入式系统问题的能力。
情感态度价值观目标：1. 培养学生对嵌入式系统的兴趣，激发学习热情，形成主动学习的态度；2. 培养学生具备团队协作精神，能够在项目实践中相互支持、共同成长；3. 培养学生严谨的科学态度和良好的工程意识，注重实际应用和创新能力的培养。
课程性质：本课程为实践性较强的学科，注重理论联系实际，培养学生动手操作能力和实际问题解决能力。
学生特点：高二年级学生，已具备一定的电子技术和计算机编程基础，对嵌入式系统有一定了解，具备初步的编程和动手能力。
教学要求：结合学生特点，采用项目驱动教学，以实践为主线，引导学生通过动手实践掌握知识，提高技能。
将课程目标分解为具体的学习成果，以便于教学设计和评估。
二、教学内容1. 教材章节：ARM嵌入式系统原理与设计- ARM处理器结构与工作原理- ARM汇编语言编程- 嵌入式系统硬件接口技术- 嵌入式系统软件架构与设计- 嵌入式系统项目实践与调试2. 教学内容安排与进度：- 第一周：ARM处理器结构与工作原理学习，了解CPU、内存、外设等基本组成部分；- 第二周：ARM汇编语言编程基础，掌握汇编指令、寄存器、程序流程控制等；- 第三周：嵌入式系统硬件接口技术，学习GPIO、中断、定时器等接口的使用；- 第四周：嵌入式系统软件架构与设计，了解Bootloader、操作系统、驱动程序等；- 第五周：项目实践与调试，分组进行实际项目设计，进行系统调试与优化。
基于arm9的课程设计

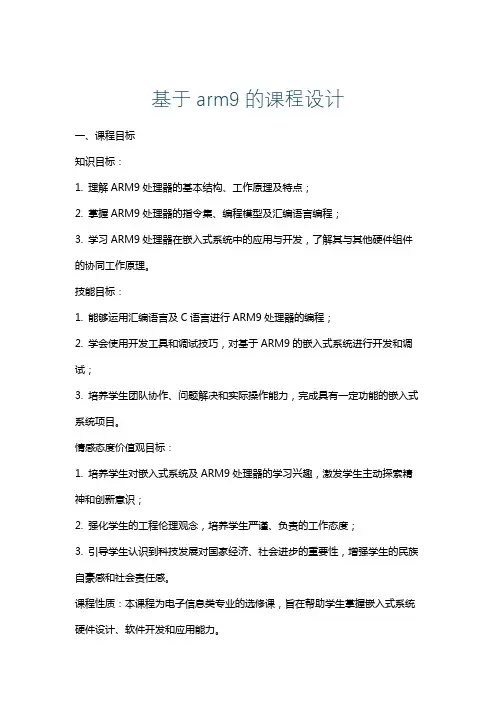

基于arm9的课程设计一、课程目标知识目标：1. 理解ARM9处理器的基本结构、工作原理及特点；2. 掌握ARM9处理器的指令集、编程模型及汇编语言编程；3. 学习ARM9处理器在嵌入式系统中的应用与开发，了解其与其他硬件组件的协同工作原理。
