隧道三级围岩初期支护施工技术
隧道初期支护施工步骤以及重要工程施工技术措施
隧道初期支护施工步骤以及重要工程施工技术措施1. 引言隧道工程作为交通建设的重要组成部分，在近年来得到了广泛的发展和应用。
隧道施工具有地质条件复杂、施工环境恶劣等特点，因此隧道初期支护施工步骤和重要工程施工技术措施非常重要。
本文将从隧道初期支护施工步骤和重要工程施工技术措施两个方面进行探讨。
2. 隧道初期支护施工步骤隧道初期支护施工是指隧道开挖完成后，对隧道周围的岩体进行支护的工作。
以下为隧道初期支护施工步骤的具体流程：2.1 地表准备在进行隧道初期支护施工前，需要对地表进行准备。
这包括清理和规划施工现场，确保施工区域的安全和通畅。
2.2 钻孔和爆破钻孔和爆破是进行隧道初期支护的关键步骤。
首先，需要对隧道周围的岩石进行钻孔取样，以了解其物理和力学特性。
然后，根据钻孔取样数据确定爆破参数，进行爆破作业。
爆破作业的目的是将岩石破碎，为后续支护工作创造条件。
2.3 清理爆破松散物在爆破作业后，隧道中会产生一定量的松散物，包括岩屑和碎石等。
为了确保隧道施工的安全和顺利进行，需要对松散物进行清理。
2.4 初期支护结构施工隧道初期支护结构施工是针对开挖好的隧道进行结构加固和支护的工作。
一般采用的方法包括喷射混凝土支护、钢支撑和锚杆支护等。
这些支护结构的安装需要按照设计要求进行施工。
3. 重要工程施工技术措施除了隧道初期支护施工步骤外，还有许多重要的工程施工技术措施需要注意，以确保隧道的质量和安全。
以下为一些重要的施工技术措施：3.1 岩层分级掌握在隧道施工前，需要对岩层进行分级掌握。
通过岩层分级掌握，可以了解每个岩层的工程特性，以制定相应的施工方案和支护措施。
3.2 预防地下水突水地下水是隧道施工中常见的问题之一。
为了预防地下水突水，可以采取一些措施，如降低地下水位、设置防水层等。
3.3 安全监测与预警隧道施工过程中，需要进行持续的安全监测与预警工作。
这包括对隧道周围的岩体变形、地下水位变化等进行监测，以及及时采取相应的应对措施。
Ⅲ级围岩初期支护技术交底
Ⅲ级围岩初期支护技术交底1、适用范围Ⅲ级围岩开挖断面共648米,里程分两段ZK27+669—ZK27+580，ZK27+540—ZK27+035，ZK26+941—ZK27+892。
2、主要施工方法喷射砼采用湿喷方式，喷射厚度Ⅳ类为12CM，系统锚杆为Φ22mm早强砂浆锚杆，L=2.5M，Ⅳ类间距为120CM，Ⅳ类钢筋网Φ6.5mm，间距为25×25CM。
喷射砼采用湿喷方式，喷射过程中掺入一定量的速凝剂，以提高喷射砼的早期强度。
3、施工图纸O112692581391968334010324033行车道中线隧道中线1178Ⅲ级围岩初期支护断面图4、质量要求4、1.每一开挖面施工现场，承包人应始终最少拥有一台可正常操作的喷浆机组，在使用前应经检查并批准。
承包人还应有备用设备，当出现故障时，能立即投入使用。
4、2.喷射砼须先选定配合比，并应通过试验合格和监理的认可后，方可投入施工。
施工中，喷射砼配料严格按照配合比进行。
4、3.喷射混凝土前，应埋设标志或利用锚杆外露长度以控制喷射砼的厚度。
4、4.喷射作业区的气温不应低于+5℃，混合料进入喷射机的温度不应低于+5℃。
4、5.混凝土喷射作业要求：1)、隧道开挖后应立即对岩面喷射砼，以防岩体发生松弛。
2）、按施工前试验所取得的方法与条件进行喷射砼作业，在喷射砼达到初凝后方能喷射下一层。
首次喷射混凝土的厚度应分层喷射，喷射砼厚度应用获准的方式测定。
在隧道全长内每隔10~20至少要取一处试件，从拱中心向两侧边墙每2米取样用以确定强度是否符合要求，取样时要注意不要在有水的部位取样。
3）、喷射砼的回弹物不得重复利用，所有的回弹砼应从工作面清除。
4）、当受喷应与受喷面保持垂直，同时与受喷面保持一定的距离，一般可取0.6~1.0米。
5）、开挖断面周边有金属杆件和钢支撑时，应保证将其背面喷射填满，粘结良好。
6）、新喷射的砼应按规定洒水养护。
4、6.钢架支护1）、钢架支护的设计与制造应符合《钢结构工程施工及验收规范》（GB50205-95）的要求。
隧道初期支护施工技术
隧道初期支护施工技术隧道衬砌大多采用复合式衬砌结构，即以锚杆、钢筋网、喷射混凝土和钢架为初期支护，以模筑钢筋混凝土为二次衬砌。
新奥法区间隧道初期支护有锚杆、型钢钢架或格栅钢架、挂钢筋网和喷射混凝土等几种，根据隧道断面和围岩级别选择不同的支护组合。
一、锚杆施工工艺隧道使用的锚杆有中空注浆锚杆、砂浆锚杆、药卷锚杆和自进式对拉锚杆等类型。
各类锚杆施工方法如下。
1.中空注浆锚杆中空注浆锚杆是一种可测长排气的中空注浆锚杆。
中空注浆锚杆由锚头与锚杆体连接。
锚杆体上设有止浆塞、垫板以及紧固螺母，具有沿锚杆体轴向设置、位于锚杆体外侧并与锚杆体连接的测长排气管。
测长排气管前端封头与锚头平齐，测长排气管后端开口，并伸出锚杆体，测长排气管管壁上遍布可阻止水泥砂浆进入的气孔，结构简单，使用方便，既可在锚杆施工后方便地检查锚杆体真实长度，确保锚固施工质量，又可在注浆施工时排出锚孔中的空气，有利于注浆施工的进行。
工程中常采用带排气装置的φ25中空锚杆。
锚杆设置钢垫板，垫板尺寸为150 mm×150 mm×6 mm。
中空锚杆孔使用手风钻或凿岩台车钻孔。
钻孔前，根据设计要求定出孔位，钻孔保持直线并与所在部位岩层结构面尽量垂直，钻孔直径为42 mm，钻孔深度大于锚杆设计长度10 cm。
中空注浆锚杆施工程序如下：钻孔完成后，用高压风吹净孔内岩屑；将锚头与锚杆端头组合后送入孔内，直达孔底；固定好排气管，将止浆塞穿入锚杆末端与孔口齐平，并与杆体固紧；锚杆末端戴上垫板，然后拧紧螺母；采用锚杆专用注浆泵向中空锚杆内压注水泥浆，水泥浆的配合比为1∶（0.3～0.4），注浆压力为1.2 MPa，水泥浆随拌随用。
2.砂浆锚杆系统锚杆和临时支护常采用22 mm、25 mm两种直径的砂浆锚杆。
（1）准备工作检查锚杆类型、规格、质量及其性能是否与设计相符。
根据锚杆类型、规格及围岩情况准备钻孔机具。
（2）钻孔砂浆锚杆钻孔采用手风钻或凿岩台车进行，孔眼间距、深度和布置应符合设计参数的要求，其方向垂直于岩层层面。
隧道初期支护施工流程
隧道初期支护施工流程一、喷射砼1、隧道喷砼采用湿喷技术施工，分二次喷够设计厚度，初喷厚度≮4cm，复喷在完成锚杆、钢筋网、钢架安装后进行，一次达到设计厚度。
2、采用砼喷射机喷射，喷砼效率为5～15m3/h。
严格湿喷工艺作业：严格控制砼配合比，在洞外拌制砼，砼罐车运到洞内，喷射砼先供风后供料，喷射时喷嘴垂直于受喷岩面，保持1m左右距离，分片作螺旋往复运动，直到达到规定厚度。
对于渗漏水比较小的地方，喷射应从无水处向有水处进行，对于渗漏水较大的地方，应先采取引流措施后再喷砼。
二、锚杆锚杆采用风动凿岩机钻孔，使用高压风吹净钻孔，将锚头与锚杆端头组合，戴上垫片与螺母；把组装好的锚杆打入钻孔，锚杆要尽量打在钻孔的中央位置，将止浆塞穿入锚杆末端与孔口齐平并与杆体固紧，锚杆末端戴上垫板，然后拧紧螺母。
再采用注浆机进行注浆。
组合中空锚杆应沿杆体全长设置内径≥φ6mm的排气管，锚杆砂浆必须自下而上充盈。
三、钢筋网钢筋网的铺设，在锚杆安装好后进行。
钢筋网使用前清除锈蚀。
钢筋网随受喷面的起伏铺设，钢筋网的喷砼保护层厚度不小于2cm。
钢筋网与锚杆或其他固定装置连接牢固，在喷射砼时钢筋不晃动。
四、钢架1、钢架在加工间设置的1∶1制作样台上，采用冷弯、分段制作，按单元拼焊及试拼装后，运至现场安装。
2、加工时做到尺寸准确，弧形圆顺；钢筋焊接（或搭接）长度满足设计要求，焊接成型时，沿钢架两侧对称进行，钢架中心与隧道中线重合，钢架平面与隧道中线垂直，接头处相邻两连接钢板重合，连接孔位准确。
3、加工后先试拼，检查有无扭曲现象，接头连接每榀可以互换，沿隧道周边轮廓误差必须符合技术规范要求。
4、钢架运至现场拼装，安设前进行断面尺寸检查，及时处理欠挖部分，首先测定隧道中线，确定高程，然后再测定其横向位置。
保证钢架正确安设，钢架内侧有2cm、外侧有4cm的喷射砼，安设拱脚或墙脚前清除垫板下的松碴，将钢架置于原状围岩上，在软弱地段，采用拱脚下垫钢板的方法。
隧道超前及初期支护施工工艺
隧道超前及初期支护施工工艺在不同的开挖方法下，支护参数不同，主要支护的施工方法相同。
洞身支护施工工序流程为：开挖后初喷砼→系统支护（系统锚杆、钢筋网、钢架）施工→复喷砼至设计厚度→辅助支护措施（超前大管棚、超前锚杆、超前小导管注浆）。
1）喷射混凝土施工工艺开挖后找顶、撬帮完成立即进行初喷砼封闭围岩，充分发挥围岩的自稳能力。
在地下水不发育地段，喷砼采用湿喷机进行作业。

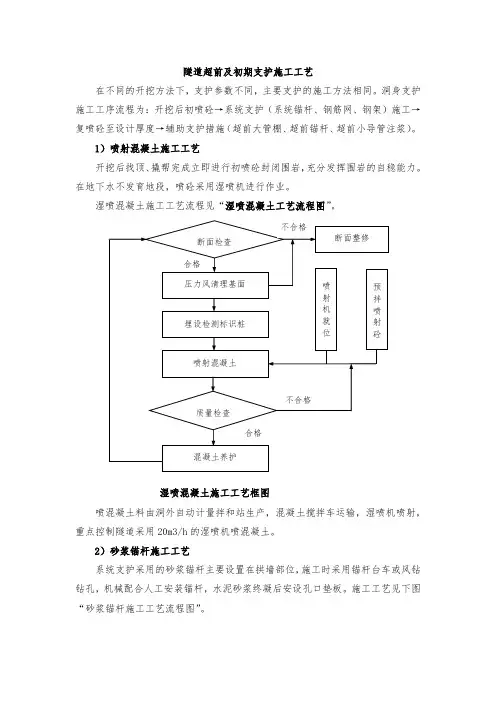

湿喷混凝土施工工艺流程见“湿喷混凝土工艺流程图”。
喷混凝土料由洞外自动计量拌和站生产，混凝土搅拌车运输，湿喷机喷射，重点控制隧道采用20m3/h 的湿喷机喷混凝土。
2）砂浆锚杆施工工艺系统支护采用的砂浆锚杆主要设置在拱墙部位，施工时采用锚杆台车或风钻钻孔，机械配合人工安装锚杆，水泥砂浆终凝后安设孔口垫板。
施工工艺见下图“砂浆锚杆施工工艺流程图”。
质量检查合格断面检查 压力风清理基面断面整修埋设检测标识桩 喷射混凝土喷射机就位混凝土养护 预拌喷射砼不合格不合格合格湿喷混凝土施工工艺框图3）正反循环注浆锚杆施工工艺1、锚杆安装⑴ 钻孔前检查锚杆是否中空，钻头水孔是否有异物堵塞，若有应清理干净，保证杆体与钻头通畅。
⑵ 连接钻头钻杆，连接钻机和钻杆。
由于在破碎岩层中钻进，钻头的水孔易堵塞，因此在钻进过程中，应放慢钻进速度，多回转，少冲击，若在钻孔中有水孔堵塞现象，应后撤钻杆50cm ，并反复扫孔，使水孔畅通，然后慢慢钻进，直至设计深度。
⑶ 钻到设计深度后，要用水或高压风洗孔，检查钻头水孔是否畅通，确认畅通后将钻机连接套从锚杆上卸下，要求锚杆外露孔口长度10~15cm 。
⑷ 若锚杆需加长时，用钻杆连接套连接已施作锚杆和另一根锚杆，继续钻进，直到要求深度。
⑸ 钻孔完成后，用钢管将止浆塞通过锚杆外露端打入孔口10cm 左右，同时安装锚杆垫板及螺母，但此时不宜上紧。
布设孔位钻 孔清 孔 灌砂浆 砂浆拌制机具调试锚杆入孔锚杆加工 安设垫板灌浆密实度试验砂浆锚杆施工工艺框图中空注浆锚杆施工工艺流程见下图(1) 注浆采用锚杆注浆泵反循环注浆工艺，注浆前应先检查注浆泵及其零件是否齐备和正常，严格按操作程序作业。
隧道工程初期支护施工安全技术交底
初期支护施工安全技术交底一、交底内容：1、初期支护施工安全技术交底二、安全要求：1、隧道各部开挖后，除围岩完整坚硬，以及设计文件中规定的不需支护外，都必须根据围岩情况、施工设计采取有效的支护。
2、施工期间，现场施工负责人应会同有关人员对支护各部定期进行检查。
在不良地质地段每班应设专人随时检查，当发现支护变形或损坏时，应立即整修和加固；当变形或损坏情况严重时，应先将施工人员撤离现场，再行加固。
3、洞内支护，宜随挖随支护，支护至开挖面的距离一般不得超过4m如遇石质破碎、风化严重和土质隧道时，应尽量缩小支护工作面。
当短期停工时，应将支撑直抵工作面。
4、不得将支撑立柱置于废碴或活动的石头上。
软弱围岩地段的立柱应加设垫板或垫梁，并加木楔塞紧。
7、钢支架安装，宜选用小型机具进行吊装，并应遵守本规程“起重吊装”的规定。
8、喷锚支护时，危石应先清除干净，脚手架应牢固可靠，喷射手应配戴防护用品；机械各部应完好正常，压力应保持在0.2MPa左右；注浆管喷嘴严禁对人放置。
9、当发现已喷锚区段的围岩有较大变形或锚杆失效时，应立即在该区段增设加强锚杆，其长度应不小于原锚杆长度的1.5倍。
如喷锚后发现围岩突变或围岩变形量超过设计允许值时，宜用钢支架支护。
10、当发现测量数据有不正常变化或突变，洞内或地表位移值大于允许位移值，洞内或地面出现裂缝以及喷层出现异常裂缝时，均应视为危险信号，必须立即通知作业人员撤离现场，待制定处理措施后才能继续施工。
安全技术交底主要包括两个方面的内容：一是在施工方案的基础上按照施工的要求，对施工方案进行细化和补充；二是要将操作者的安全注意事项讲清楚，保证作业人员的人身安全。
安全技术交底工作完毕后，所有参加交底的人员必须履行签字手续，施工负责人、生产班组、现场专职安全管理人员三方各留执一份，并纪录存档安全技术交底的作用。
安全技术交底的目的：在工程施工开工前，组织工程技术人员、施工管理人员和一线施工作业人员开展安全技术交底活动，把即将开展施工需要交待的施工工艺、工序、投入的机械设备、工程质量要求、施工过程中存在的危险因素、应对危险的安全技术措施、预防措施、应对突发事件危害的应急处置措施和救援行动需要注意的事项等进行交待。
隧道三级围岩段支护技术交底
工程技术交底编号：JSDZ-009
3)开挖前应提前检查机械设备等，满足施工要求，防止各机械设备带病作
业。
4)遇到围岩情况变化时，应立即通知现场技术员，及时采取有效支护和预
防措施，如有危险情况，迅速将人员和机具撤离洞外。
5)施工时应将空气中的粉尘和废气含量控制在限度以内，维护洞内作业人
员的身体健康安全。
6)一律不允许在洞内进行与工作无关的事，不允许在洞内吸烟、饮食。
3、质量要求：
1)开挖轮廓线应圆顺，开挖掌子面应平整，禁止超欠挖。
2)开挖轮廓线不许侵入初期支护线路。
4、环保要求：
1)洞内弃碴一律弃于弃碴场，不许随处抛洒，弃碴所经洞外线路一律要求
每天洒水，控制扬尘。
2)洞内施工废水应经过沉淀净化处理后并符合国标污水排放标准方可排
出。
三、22药卷锚杆施工
该段系统锚杆采用φ22药卷锚杆锚杆，拱部及边墙锚杆长度为2.5m。
锚杆尾端设托板，尺寸150×150×6㎜。
开挖后在拱部按设计要求纵环间距120×120㎝按梅花形打设锚杆，在隧道的拱部形成整体支护结构。
布设范围为全断面20根。
放线：按设计间距在隧道全断面标出锚杆位置。
钻进及安装：风钻对准标出的锚杆位置孔位，对凿岩机供风供水，开始钻进，钻进应以多回转、少冲击的原则进行，以免钻渣堵塞凿岩机的水孔；。
隧道工程初期支护施工方案
隧道工程初期支护施工方案1、R32注浆锚杆施工①锚杆将注浆管和锚杆的功能合二为一，实现了注浆与锚固的一体化，在止浆塞的作用下，利用锚杆的中心孔注浆使浆液极其饱满，在一定的注浆压力作用下浆液可充分地充填围岩孔隙和裂缝，进一步改良围岩，锚杆外表的可联结螺纹，增加了锚杆的抗拨力，有利于各种配件的使用，垫扳、螺母、的安装较为简捷，R32锚杆由锚头、全螺纹中空杆件、止浆塞垫板、螺母组成。
A、锚头：由特种工程塑料制成，尖头开口便于注浆，锚头体中后部有倒刺便于悬挂锚杆，尾部有螺纹与锚杆联接。
C、锚杆体：由优质天然钢管作基材，中空杆体可作注浆管，表面加工成连续螺纹，便于安装锚头、垫扳、螺母，同时表面连续的螺纹提高了杆件与砂浆的握裹力。
B、止浆塞：注浆时封堵锚孔，实现有压注浆，改良围岩。
D、垫扳：可将杆承受的载荷均匀地传递到围岩上。
E、螺母：将杆体与垫板锁定在一起，将杆体承受的载荷经过垫扳传递到围岩。
③操作步骤A、用型凿岩机钻眼用高压风清孔。
B、将安装好锚头的R32锚杆体插入锚孔，锚头上的倒刺将锚杆挂住。
C、在锚杆尾端安装止浆塞，垫扳和螺母。
D、通过快速注浆接头将锚杆，尾端和万通高效压力注浆泵联接。
E、开始注浆，如需有压注浆改善围岩结构，只需压力达到设计压力即可。
（4）格栅拱架施工格栅拱架在洞外按设计加工成型，洞内安装，与锚杆焊成整体。
格栅拱架间设纵向连接筋和定位系筋，拱架间以砼填平。
拱架拱脚必须放在牢固的基础上，架立时垂直隧道中线，当格栅拱架和围岩之间间隙过大时设置垫块。
（5）模筑砼施工模筑砼在在锚杆、钢拱架安装后立即进行，尽快支护围岩。
钢拱架间用砼填平，并按设计有足够的保护层。
2、围岩监控量测（1）量测的目的现场监控量测是施工的重要组成部分。
为了掌握围岩在开挖过程中的动态和支护结构的稳定状态。
必须进行现场监控量测，通过对量测数据的分析和判断，对围岩支护体系的稳定状态进行预测并据此确定相应的施工措施，以确保围岩结构的稳定。
