全球最大水平臂上回转D5200塔式起重机
世界上最大的塔式起重机是什么
世界上最大的塔式起重机是什么塔式起重机在我们的生活中起着非常重要的作用，我们的建筑生产离不开起重机。
以下是店铺为大家整理的世界上最大塔式起重机，希望你们喜欢。
世界上最大的塔式起重机世界生产塔式起重机已经有近百年的历史，但迄今为止，世界上生产的最大塔式起重机(只具有自立的垂直塔身，不包括在重型履带起重机基础上增设的塔式工况)是何种型号，这一问题人们可能并不十分清楚。
我国长江三峡工程使用了法国Potain公司最大型号的塔机—MD2200型，该机最大起重能力为2220tm，在最大幅度80m时可起重2218t;当采用50m臂架时，七最大起重量可达64t。
德国Liebherr 公司HC系列的最大型号为3150HC，其最大起重能力为3150tm，在最大幅度80m时可起重32t，在5117m幅度下其最大起重量达60t。
在我国，特大型塔机的主要生产和使用者是电力部门，其研制的最大型号塔机为QTS3200型，最大起重能力为3200tm，最大起重量125t，最大工作幅度50m。
上述塔机均称不上“世界上最大塔机”。
而且还相差甚远。
真正的世界最大塔机起重机其实早在20多年前就已经研制成功，前后共生产了15台，它就是丹麦Kroll公司生产的K—10000型塔机，额定起重能力达10000tm。
世界最大最先进的塔式起重机将投产威海造船业，由山东省威海市质量技术监督局协同山东省特种设备检验研究院、辽宁省安全科学院于5月9日对威海三进船业有限公司引进丹麦的两台型号为TTC10000的塔式起重机进行投产前的型式试验。
这是目前世界上最大、最先进的塔式起重机，国内仅有两台。
据悉，这次引进的两台塔式起重机原产于丹麦，塔机最高处距离地面137米，主塔高96米，臂长82米，额定力矩1000吨米，最大载重240吨，作业覆盖面积达70000多平方米。
该型号塔式起重机的用材、设计以及整体技术参数，都是目前直接最先进的。
两台塔机投入运作后，将大大提升造船能力，缩短造船周期，扩大企业订单量，对船厂进行整船建造起到重要作用。
塔吊TC6015A-10E-128-A技术资料
基于人性化的直流调速、回馈电网、隔音房等设计，降低了电磁辐射，大大改善了操作 人员的工作环境，提升了产品节能、保温、降噪、吸热等性能。
5 性能
TC6015A-10E 是中国塔机行业技术归口单位——建设部长沙建设机械研究院优化设计， 中联重科精心制造，国家建筑城建机械质量监督检验中心严格监督检验，技术性能国内领先， 多项指标具有国际先进水平的一种新型上回转、双吊点水平臂架、小车水平变幅的自升式塔 式起重机。 5.1 整机性能
中联塔机除了采用 GB5144 塔机安全规程标准要求的安全装置（如力矩限制器，起重量限 制器，高度限制器，回转限制器，幅度限制器和风速仪等）外，还采用了许多先进的或中联 重科独创的装置，确保塔机安全、使用方便。如：自动变换倍率装置，独有的变幅钢丝绳双 重张紧装置，引进标准节防脱装置，回转塔身与起重臂、平衡臂根部连接采用快速接头等。 5.5 结构
中联重科拥有五十多年塔式起重机设计与研究经验，是全国起重机械标准化委员会塔式 起重分技术委员会主任委员单位，国际标准化组织 ISO/TC96/SC7 塔式起重机国内归口单位， 行业技术覆盖率达 80%。中联重科从事大型建筑起重机的研究开发与制造，在大型塔式起重 机总体布局与结构设计、大吨位起升机构变频调速技术、工作机构全变频无级调速技术、电 气传动与操纵控制系统的可靠性与逻辑控制技术等方面达到国际先进水平。公司建有国家级 技术中心，是首批国家创新型试点企业，有雄厚的技术开发能力。同时，中联重科拥有一支 优秀专业的技术开发人才队伍和生产技术工人队伍，多年来成功完成了平头、塔头、动臂 3 大系列 40 多种塔机产品的开发，并自主掌握核心技术。公司先后承担国家“863 计划”、““九 五”国家科技攻关计划、“十一五”国家重点科技支撑计划课题等国家重大项目。2010 年， 承担全球最大水平臂上回转自升塔式起重机 D5200-240（5200 吨米）的开发研制和生产制造， 在业内引起强烈的反响，进一步提升了中联塔机在行业内的品牌影响力。
世界上最大的吊车前十名
世界上最大的吊车前十名随着科技的进步，楼房越建越高，对于吊车的要求也越来越大，今天店铺就来为大家介绍一下世界上最大的吊车，这些大力士在国家建设中起着重要的作用。
世界上最大的吊车前十名排行榜第十，马尼托瓦克MLC100型马尼托瓦克MLC100型履带式起重机最大起重量100t，最大起重力矩371tm，主臂73m，主臂加副臂85m，发动机功率224kw。
第九，宇通重工YTQU160型宇通重工YTQU160结合国内外先进技术开发设计，发动机采用美国康明斯QSL9电控发动机，209KW/2000rpm，燃油箱400L。
发动机与力矩限制器进行CAN-总线设计，最大吊重160t，基本臂18m，上下节臂长度各为9m，最长主臂为81m，副臂基本臂13m，上下节臂长度各为5m，最长副臂为31m，主臂与副臂的最大组合为69m+31m主臂可带载行走，作业半径5m-60m，整机重量150t，最大起重力矩850t.m。
第八，虎霸QUY260型虎霸QUY260履带起重机，最大起重量260吨，主臂长度18-84米，起重臂变幅角度30-80，第七，三一集团- SCC11800型三一SCC11800型履带式起重机，最大起重量达到1180吨，相当于吊起6架波音747客机。
最大起重力矩15500吨•米。
整机重达740吨，加上780吨压载配重，全重1520吨第六，马尼托瓦克- 31000型31000 型是马尼托瓦克设计和制造的起重能力最大的履带式起重机，它采用创新的自支撑配重。
这种独特设计称为可变位配重系统，可最大限度地减少起重机铺摊面积和作业地面准备工作。
测试期间，它吊起了2500公吨的测试重量。
该型号起重机的额定起吊能力是2300公吨。
第五，Lampson- LTL-2600B型履带式起重机LTL-2600B型履带式起重机，起重力矩高达8万吨米，主臂长65-146米，副臂长49-73米，最大起重量为2358.2吨。
第四，特雷克斯-德马格TEREX-DEMAG CC8800-1 TWIN2型CC8800-1 TWIN型履带式起重机，最大起重能力3200吨，工作半径8米，最大起重力矩44000吨米。
世界最大起重机十强排行榜
起重机是工程机械的重要分类之一，起重设备工厂店根据今年各工程机械巨头推荐的情况为揭晓世界最大起重机十强排行榜：第一，中国制造的骄傲徐工XGC88000履带起重机徐工XGC88000履带起重机是全球最大的起重机目前世界上所有起重机之中，无出其右者，国产机器终于扬眉吐气一把。
徐工4000吨级履带起重机XGC88000采用大跨距前后履带车+组合臂+组合回转装置的设计，以最可靠的布局确保了大起重量和大力矩的实现。
第二，利勃海尔LR13000履带式起重机利勃海尔LR13000履带式起重机适用于最新一代的核电站吊装。
对单个重量级的预制模块化吊装尤其重要，并且重量越来越大，利勃海尔LR13000，主臂长78米，塔臂长72米，满负荷情况下，据说有大约3，750吨的最大起重能力。
最大的动臂和副臂组合是246米，包括120米主臂和126米变幅副臂，提供最大吊钩高度为240米。
第三，中联重科-ZCC3200NP型ZCC3200NP是当今世界上起重能力最强、技术水平最先进的履带起重机之一。
该产品采用了“并联双臂架+前后履带车”的总体方案，突破了传统履带起重机的设计思路，使起重机整体稳定性与抗侧翻能力上得到突破性提高，安全性能显著提高;最大起重量达到3200吨。
第四，特雷克斯-德马格TEREX-DEMAGCC8800-1TWIN2型CC8800-1TWIN型履带式起重机，最大起重能力3200吨，工作半径8米，最大起重力矩44000吨米。
这是目前世界起重能力最大的履带式起重机。
该机实质上是由两台1600吨级CC8800-1型吊机，组成的双臂架吊机，超起状态时配重1740吨。
第五，Lampson-LTL-2600B型履带式起重机LTL-2600B型履带式起重机，起重力矩高达8万吨米，主臂长65-146米，副臂长49-73米，最大起重量为2358.2吨。
第六，马尼托瓦克-31000型31000型是马尼托瓦克设计和制造的起重能力最大的履带式起重机，它采用创新的自支撑配重。

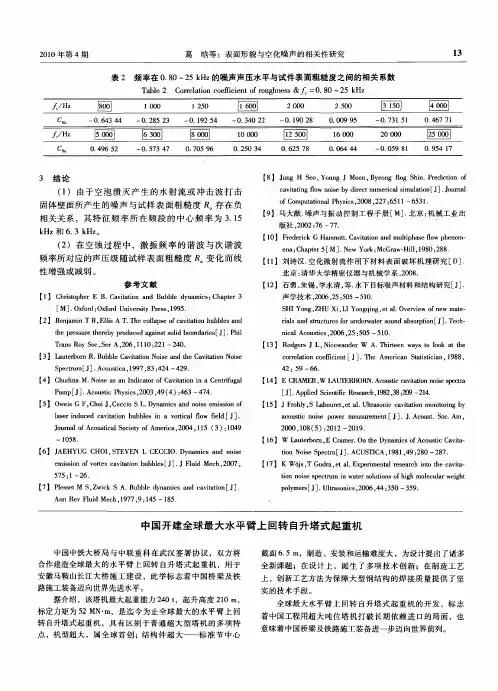

中国开建全球最大水平臂上回转自升塔式起重机
