材料科学基础二元合金的凝固理论.答案共38页
材料科学基础二元合金的凝固理论
34
铸锭中的缺陷 铸造缺陷的类型较多，常见的有缩孔、气孔、疏松、偏 析、夹渣、白点等，它们对性能是有害的。 1. 缩孔 shrink hole
大多数液态金属的密度比固态的小，因此结 晶时发生体积收缩。金属收缩后，如果没有 液态金属继续补充的话，就会出现收缩孔洞 ，称之为缩孔。 缩孔是一种重要的铸造缺陷，对材料性能有 很大影响。通常缩孔是不可避免的，人们只 能通过改变结晶时的冷却条件和铸模的形状 （如加冒口等）来控制其出现的部位和分布 状况。
表示凝固过程中在初 始过渡区建立后，液 相和固相成分随凝固 体积分数的变化。
18
c. 液相完全不混合的凝固
凝固速度很快，液相仅有扩散；宏观偏析很少，仅在最后 凝固部分，溶质浓度迅速升高，但长度仅有几厘米。 初始过渡区建立后ke=1
20
结论： 冷速越快 → 液相越不均匀 → 固相越均匀 → 原因： 界面堆积越快达到稳定→ 固相达到稳定越快 宏观偏析↓
36
3. 偏析 segregation
铸锭中各部分化学成分不均匀的现象称为偏析。 分为：宏观偏析和显微偏析
正常偏析（正偏析） 合金的分配系数k0<1,合金铸件中 心所含溶质质量浓度比外层的高 宏观偏析 （区域偏析） 反偏析 合金的分配系数k0<1,合金铸件中心 所含溶质质量浓度比外层低 比重偏析 初生相与液体之间密度相差悬殊
R 为凝固速度 d 为边界层厚度 D 为扩散系数
k0 1 k0 e Rδ / D
ke的大小主要决定于凝固速度R (1)若凝固速度较慢、R很小时， （Rδ/D） 0, ke ≈ k0（液相完全混合） (2)若凝固速度很快，R很大时， （Rδ/D） , ke=1（液相完全不混合） (3)若凝固速度介于上述两者之间， k0 < ke < 1（液相部分混合） 17
第四章 二元合金相图与合金凝固参考答案
第四章二元合金相图与合金凝固一、本章主要内容：相图基本原理：相，相平衡，相律，相图的表示与测定方法，杠杆定律；二元匀晶相图：相图分析，固溶体平衡凝固过程及组织，固溶体的非平衡凝固与微观偏析固溶体的正常凝固过程与宏观偏析：成分过冷，溶质原子再分配，成分过冷的形成及对组织的影响，区域熔炼；二元共晶相图：相图分析，共晶系合金的平衡凝固和组织，共晶组织及形成机理：粗糙—粗糙界面,粗糙—光滑界面,光滑—光滑界面；共晶系非平衡凝固与组织：伪共晶，离异共晶，非平衡共晶；二元包晶相图：相图分析，包晶合金的平衡凝固与组织，包晶反应的应用铸锭：铸锭的三层典型组织，铸锭组织控制，铸锭中的偏析其它二元相图：形成化合物的二元相图，有三相平衡恒温转变的其它二元相图：共析，偏晶，熔晶，包析，合晶，有序、无序转变，磁性转变，同素异晶转变二元相图总结及分析方法二元相图实例：Fe-Fe3C亚稳平衡相图，相图与合金性能的关系相图热力学基础：自由能—成分曲线，异相平衡条件，公切线法则，由成分—自由能曲线绘制二元相图二、1.填空1 相律表达式为___f=C-P+2 ___。
2. 固溶体合金凝固时，除了需要结构起伏和能量起伏外，还要有___成分_______起伏。
3. 按液固界面微观结构，界面可分为____光滑界面_____和_______粗糙界面___。
4. 液态金属凝固时，粗糙界面晶体的长大机制是______垂直长大机制_____，光滑界面晶体的长大机制是____二维平面长大____和_____依靠晶体缺陷长大___。
5 在一般铸造条件下固溶体合金容易产生__枝晶____偏析，用____均匀化退火___热处理方法可以消除。
6 液态金属凝固时，若温度梯度dT/dX>0（正温度梯度下），其固、液界面呈___平直状___状，dT/dX<0时（负温度梯度下），则固、液界面为______树枝___状。
7. 靠近共晶点的亚共晶或过共晶合金，快冷时可能得到全部共晶组织，这称为____伪共晶__。

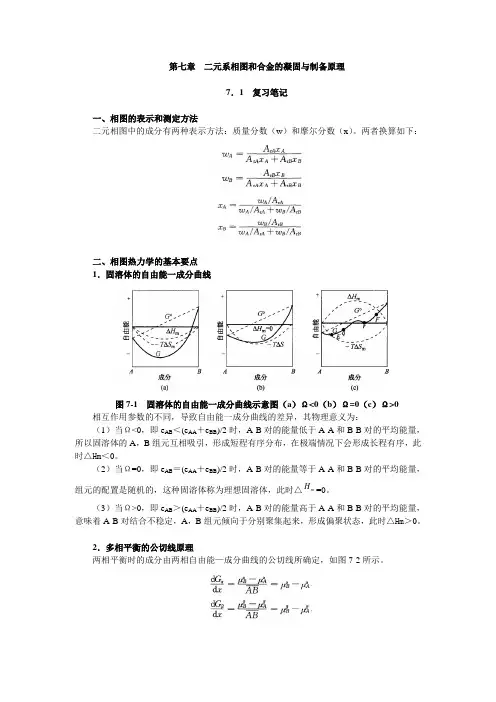

第7章 二元系相图和合金的凝固与制备原理 笔记及课后习题详解 (已整理 袁圆 2014.8.7)
第七章二元系相图和合金的凝固与制备原理7．1 复习笔记一、相图的表示和测定方法二元相图中的成分有两种表示方法：质量分数（w）和摩尔分数（x）。
两者换算如下：二、相图热力学的基本要点1．固溶体的自由能一成分曲线图7-1 固溶体的自由能一成分曲线示意图（a）Ω<0（b）Ω=0（c）Ω>0 相互作用参数的不同，导致自由能一成分曲线的差异，其物理意义为：（1）当Ω<0，即e AB＜(e AA＋e BB)/2时，A-B对的能量低于A-A和B-B对的平均能量，所以固溶体的A，B组元互相吸引，形成短程有序分布，在极端情况下会形成长程有序，此时△Hm＜0。
（2）当Ω=0，即e AB＝(e AA＋e BB)/2时，A-B对的能量等于A-A和B-B对的平均能量，H=0。
组元的配置是随机的，这种固溶体称为理想固溶体，此时△m（3）当Ω>0，即e AB＞(e AA＋e BB)/2时，A-B对的能量高于A-A和B-B对的平均能量，意味着A-B对结合不稳定，A，B组元倾向于分别聚集起来，形成偏聚状态，此时△Hm＞0。
2．多相平衡的公切线原理两相平衡时的成分由两相自由能—成分曲线的公切线所确定，如图7-2所示。
对于二元系，在特定温度下可出现三相平衡，如图7-3所示。
图7-2两相平衡的自由能曲线图 7-3二元系中三相平衡时的自由能成分曲线3．混合物的自由能和杠杆法则 混合物中B 组元的摩尔分数而混合物的摩尔吉布斯自由能由上两式可得上式表明，混合物的摩尔吉布斯自由能G m 应和两组成相和的摩尔吉布斯自由能G m1和G m2在同一直线上。
该直线即为相α和β相平衡时的共切线，如图7-4所示。
图7-4 混合物的自由能两平衡相共存时，多相的成分是切点所对应的成分1x 和2x ，即固定不变。
此时可导出：此式称为杠杆法则，在α和β两相共存时，可用杠杆法则求出两相的相对量，α相的相对量为122x x x x --，β相的相对量为121x x x x --，两相的相对量随体系的成分x 而变。
二元合金的凝固理论
7.4.1 固溶体的凝固理论
1.正常凝固 1.正常凝固 2.区域熔炼 2.区域熔炼 3.有效分配系数 有效分配系数k 3.有效分配系数ke 4.合金凝固中的成分过冷 4.合金凝固中的成分过冷
2011年10月16日星期 日4时26分44秒
3
1. 正常凝固及平衡分配系数k0－A 正常凝固及平衡分配系数k
1538 1495 1394 平衡凝固 （ equilibrium 平衡凝固（
solidification） solidification ） ： 在凝固过程中固相和液相始终保持平衡成分， 在凝固过程中固相和液相始终保持平衡成分， 即冷却时固相和液相的整体成分分别沿着固相 线和液相线变化。 线和液相线变化。 合金凝固时， 要发生溶质的重新分布， 合金凝固时 ， 要发生溶质的重新分布 ， 重 新分布的程度可用溶质平衡分配系数 coefficient） （ equilibrium distribution coefficient ） 表示。 k0 表示 。 平衡分配系数为平衡凝固时固相的质 量分数Ws 和液相的质量分数Wl( Ws和液相的质量分数 Wl(即液固两平衡 量分数 Ws 和液相的质量分数 Wl( 即液固两平衡 相中溶质浓度之比) 相中溶质浓度之比)，即： Fe k0 = Ws/Wl
(ρ s )i
边界层区域中获得溶质的聚集使 上升
2011年10月16日星期 日4时26分44秒
7
该式说明ke 该式说明ke是k0和无量纲Rδ/D参数的函数。液体混合程度的三 ke是 和无量纲Rδ/D参数的函数。 Rδ/D参数的函数 种情况：（P296） 种情况： 296） 快速凝固,界面运动速度R很大,Ke= 则液体完全不混合状态, ,Ke=1 1)快速凝固,界面运动速度R很大,Ke=1,则液体完全不混合状态, 原因是边界层外的液体对流被抑止,仅靠扩散(D) (D)无法使溶质得 原因是边界层外的液体对流被抑止,仅靠扩散(D) 无法使溶质得 到混合均匀.边界层厚度为最大,δ= 01- 02m 到混合均匀.边界层厚度为最大,δ=0.01-0.02m. ,δ=0 凝固极其缓慢,界面运动速度R ,Ke=K0 2)凝固极其缓慢, 界面运动速度R为0,Ke=K0,液体属于完全混合 状态,液体充分对流,使边界层不存在,导致溶质得到完全混合. 状态,液体充分对流,使边界层不存在,导致溶质得到完全混合. 处于上述两者之间,部分对流,使溶质得到一定程度的混合, 3)处于上述两者之间,部分对流,使溶质得到一定程度的混合,此 时边界层厚度δ 001m左右. 时边界层厚度δ为0.001m左右. 液体混合程度的应用: 液体混合程度的应用: Rδ/D增大时,ke由最小值 变为1 Rδ/D增大时,ke由最小值k0变为1. 增大时,ke由最小值k 最大程度提纯:则应使ke=k 即要求Rδ/D尽可能小. ke=k0 Rδ/D尽可能小 最大程度提纯:则应使ke=k0,即要求Rδ/D尽可能小. 要得到成分均匀的试棒,则应使Ke= Ke=1 要得到成分均匀的试棒,则应使Ke=1.
材料科学基础二元系相图及其合金凝固二元包晶相图PPT课件
➢在0~1点温度范围，合金为液相。
➢在1点温度时，合金开始结晶，从 液相中结晶出固相。
➢在1~2点温度范围，发生匀晶转变， 合金处于固液两相平衡。
➢温度达到2点，液相全部转变为相， 此时的组织为 单相组织。
第19页/共80页
➢2－3点范围内合金不发生任何组织 转变，仍为单相组织。 ➢当温度达到3点时，由相开始脱溶 出αⅡ相 因此，室温组织为：
2.包晶系合金的平衡凝固－（1） 包晶点(P)合金
1
L＋
D
P2
42.4
L＋
第5页/共80页
➢在0~1点温度范围，合金为液相。 ➢在1点温度，合金开始结晶出固相α。 ➢在1~2点温度范围，合金发生匀晶 转变，L→α。 ➢在略高于2点温度，合金处于液相 和α相的两相平衡，液相的平衡成分 为C点成分，α相的成分为D点成分。
超出包晶反应所需比例，包晶反80页
➢因 此 ， 包 晶 转 变 后 ， 合 金 处 于 α 和 β 两 相 平衡。 ➢温度低于2点时，开始分别从α、β两相中 脱溶出βⅡ 和αⅡ 结晶过程：
L→L+α→L+α+β→α+β→α+β+αⅡ+βⅡ
匀晶反应＋包晶反应＋脱溶转变 ➢ 室温组织：
即：L1→ A+L2 • 具有偏晶转变的二元系 第52页/共80页 有：Cu－ S、Cu
具 有 偏 晶 转 变 的 相 图
第53页/共80页
α+ β+αⅡ+ βⅡ
第26页/共80页
（6）包晶点(P)以左其它合金的平衡凝固
1
L＋
D
P2
42.4
L＋
第27页/共80页
（6）包晶点(P)以左其它合金的平衡凝固
材料科学基础二元合金的凝固理论.答案
60
0
α 0
(5/9)L
（0.4－Cα)×(5/9)L=(0.6-0.4) ×(4/9)L
Cα＝0.24
2. 质量守恒法： 溶质原子质量守恒 (5/9)×Cα＋(1- 5/9)×60％＝40％
12
b. 液相部分混合的凝固
当固溶体凝固时，若其凝固速度较快， 液相中溶质只能通过对流和扩散而部 分混合。
表示凝固过程中在初 始过渡区建立后，液 相和固相成分随凝固 体积分数的变化。
18
c. 液相完全不混合的凝固
凝固速度很快，液相仅有扩散；宏观偏析很少，仅在最后 凝固部分，溶质浓度迅速升高，但长度仅有几厘米。 初始过渡区建立后ke=1
20
结论：
冷速越快 → 液相越不均匀 → 固相越均匀 → 宏观偏析↓
中心等轴晶区：各方向上的力学性能较均匀一致。但容易形成许多微 小的缩孔，导致组织疏松。
33
影响铸锭组织的因素
铸锭的宏观组织与浇注条件又密切关系： 随浇注条件变化可改变3个晶区的相对厚度和晶粒大小，甚至不出现
某个晶区；
快的冷却速度，高的浇注温度和定向散热有利于柱状晶的形成；若金 属纯度较高、铸锭截面较小时，柱状晶快速成长，有可能形成穿晶。
3
固溶体不平衡凝固时的溶质分布
假设固相中无扩散，液相中有扩散， 根据液相中溶质混合情况，分为完全混合， 部分混合,完全不混合三种情况进行讨论。 4个假设：
① 液—固界面是平直的； ② 液—固界面处维持着这种局部的平衡，即在 界面处满足k0为常数； ③ 忽略固相内的扩散； ④ 固相和液相密度相同
4
36
3. 偏析 segregation
铸锭中各部分化学成分不均匀的现象称为偏析。
材料科学基础第7章下
（a）
（b）
（c）
（d）
（e）
（f）
图7.54 各种形态的共晶组织 200× （a）片层状 （b）棒状 （c）球状 （d）针状 （e）螺旋状 （f）蛛网状 （g）放射状
（g）
2、按组成相的α值大小分类 金属-金属型（粗糙-粗糙界面） 金属-非金属型（粗糙-光滑界面） 非金属-非金属型（光滑-光滑界面）
7.4.3 合金铸锭（件）的组织与缺陷 一、铸锭（件）的宏观组织
金属铸锭的宏观组织通常三个晶区组成，即外表层的细晶区、中间 的柱状晶区和心部的等轴晶区。根据浇铸条件的不同，铸锭中存在的晶 区数目和它们的相对厚度可以改变。
细晶区
等轴晶区
柱状晶区
图7.56 金属铸锭的3个晶区示意图
（一）表层细晶区
铸锭的最外层是一层很薄的细小等轴晶区，各晶粒的取向是随机的。 当金属液注入铸模后，由于壁模温度较低，表层金属液受到模壁的强烈过 冷，形成大量晶核，同时，模壁及金属液中的杂质有非均匀形核的作用。
二、铸锭（件）的缺陷 （一）缩孔
大多数金属的液态密度小于固态密度，因此结晶时要发生体积收 缩，使原来填满铸型的液态金属，凝固后就不再填满，此时如果没有 液体金属继续补充的话，就会出现收缩孔洞，称为缩孔。缩孔分为集 中缩孔和分散缩孔。
金属铸锭由表及里地顺序结晶时，先结晶部分的体积收缩可以由 尚未结晶的液态金属来补充，而最后结晶部分的体积收缩则得不到补 充，因此整个铸锭结晶时的体积收缩都集中到了最后结晶的部分，形 成了集中缩孔。集中缩孔破坏了铸锭的完整性，并使其附近含有较多 的杂质，在以后的轧制过程中随铸锭整体的延伸而延伸，并不能焊合， 造成废品，所以必须予以切除。
（二）形成机制 1、金属-金属型 （1）影响形貌的因素：
《材料科学基础》课后答案（1-7章）
《材料科学基础》课后答案（1-7章）第一章8．计算下列晶体的离于键与共价键的相对比例(1)NaF(2)CaO(3)ZnS解：1、查表得：X Na =0.93,X F =3.98根据鲍林公式可得NaF 中离子键比例为：21(0.93 3.98)4[1]100%90.2%e---?= 共价键比例为：1-90.2%=9.8%2、同理，CaO 中离子键比例为：21(1.003.44)4[1]100%77.4%e---?=共价键比例为：1-77.4%=22.6% 3、ZnS 中离子键比例为：21/4(2.581.65)[1]100%19.44%ZnS e --=-?=中离子键含量共价键比例为：1-19.44%=80.56%10说明结构转变的热力学条件与动力学条件的意义．说明稳态结构与亚稳态结构之间的关系。
答：结构转变的热力学条件决定转变是否可行，是结构转变的推动力，是转变的必要条件；动力学条件决定转变速度的大小，反映转变过程中阻力的大小。
稳态结构与亚稳态结构之间的关系：两种状态都是物质存在的状态，材料得到的结构是稳态或亚稳态，取决于转交过程的推动力和阻力(即热力学条件和动力学条件)，阻力小时得到稳态结构，阻力很大时则得到亚稳态结构。
稳态结构能量最低，热力学上最稳定，亚稳态结构能量高，热力学上不稳定，但向稳定结构转变速度慢，能保持相对稳定甚至长期存在。
但在一定条件下，亚稳态结构向稳态结构转变。
第二章1．回答下列问题：(1)在立方晶系的晶胞内画出具有下列密勒指数的晶面和晶向：(001）与[210]，(111）与[112]，(110)与[111],(132)与[123],(322)与[236］(2)在立方晶系的一个晶胞中画出（111)和（112)晶面，并写出两晶面交线的晶向指数。
(3)在立方晶系的一个晶胞中画出同时位于（101). (011)和（112)晶面上的[111]晶向。
解：1、2．有一正交点阵的a=b, c=a/2。
