合肥工业大学电力系统自动装置习题2
合肥工业大学电力系统自动装置习题2
合肥工业大学电力系统自动装置习题2电力系统自动装置试题课程代码：02304一、单项选择题(本大题共15小题，每小题1分，共15分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.AAT装置的主要作用是( )A.提高供电可靠性B.提高供电选择性C.改善电能质量D.提高继电保护的灵敏度2.当在双电源线路上装设无电压检定和同步检定重合闸时，如果线路发生瞬时性故障，线路两侧重合闸的动作顺序是( )A.同步侧先合，无压侧后合B.无压侧先合，同步侧后合C.两侧同时合D.一侧合，另一侧不合3.在330kV~500kV线路中，一般情况下应装设( )A.单相自动重合闸装置B.三相自动重合闸装置C.综合自动重合闸装置D.单相和三相自动重合闸4.与线性整步电压波形的斜率大小成正比的是( )A.频率差B.电压差C.相角差D.导前时间5.准同期装置中，利用线性整步电压获取导前时间脉冲的核心电路是( )A.积分电路B.微分电路C.比例+积分电路D.比例+微分电路6.电力系统可能出现的最大有功功率缺额Pla.max与自动低频减负荷装置的切除负荷总量Pcut.max的关系为( )A. Pla.max>Pcut.maxB. Pla.max<pcut.max< p="">C. Pla.max=Pcut.maxD.不相关7.经升压变压器后并联的发电机组，对并联运行点而言，其调差系数( )A.可以为负B.必须为负C.可以为零D.应该为正8.自动重合闸装置的起动原理是( )A.短路电流起动B.断线起动C.低电压起动D.低频起动9.设某台汽轮发电机与无穷大系统并列运行，当调节该汽轮机进汽门大小时，可改变该发电机组输出的( )A.电压B.频率C.有功功率D.无功功率10.在以高温高压火电厂为主的电力系统中，自动低频减负荷装置的末级动作频率一般为( )A.45~45.5HzB. 46~46.5HzC. 47~47.5HzD. 48~48.5Hz11.并列断路器两侧电压矢量的电角速度之差称为( )A.电压相角差B.电压矢量差C.滑差周期D.滑差角频率12.同步发电机励磁系统的控制部分、用以实现正常及事故情况下励磁电流的自动调节的装置称为( )A.复式励磁装置B.自动励磁调节器C.发电机稳定控制器D.发电机自动灭磁装置13.能保证三相半控桥式整流电路输出电压波形连续的触发控制角的范围是( )A.0°~30°B. 0°~60°C. 60°~120°D. 90°~120°14.采用六相桥式整流电路测量交流电压大小，需要整流二极管( )A.3只B.6只C.12只D.18只15.承担电力系统频率二次调整任务的发电厂称为( )A.调频电厂B.调峰电厂C.调相电厂D.补偿电厂二、填空题（本大题共5小题，每小题2分，共10分）请在每小题的空格中填上正确答案。

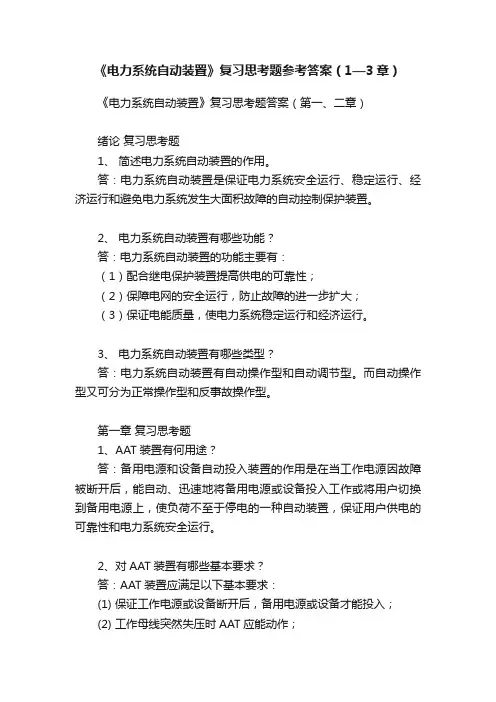

《电力系统自动装置》复习思考题参考答案（1—3章）
《电力系统自动装置》复习思考题参考答案（1—3章）《电力系统自动装置》复习思考题答案（第一、二章）绪论复习思考题1、简述电力系统自动装置的作用。
答：电力系统自动装置是保证电力系统安全运行、稳定运行、经济运行和避免电力系统发生大面积故障的自动控制保护装置。
2、电力系统自动装置有哪些功能？答：电力系统自动装置的功能主要有：（1）配合继电保护装置提高供电的可靠性；（2）保障电网的安全运行，防止故障的进一步扩大；（3）保证电能质量，使电力系统稳定运行和经济运行。
3、电力系统自动装置有哪些类型？答：电力系统自动装置有自动操作型和自动调节型。
而自动操作型又可分为正常操作型和反事故操作型。
第一章复习思考题1、AAT装置有何用途？答：备用电源和设备自动投入装置的作用是在当工作电源因故障被断开后，能自动、迅速地将备用电源或设备投入工作或将用户切换到备用电源上，使负荷不至于停电的一种自动装置，保证用户供电的可靠性和电力系统安全运行。
2、对AAT装置有哪些基本要求？答：AAT装置应满足以下基本要求：(1) 保证工作电源或设备断开后，备用电源或设备才能投入；(2) 工作母线突然失压时AAT应能动作；(3) AAT装置应保证只动作一次；(4) 发电厂用AAT装置运行方式应灵活；(5) 应校验AAT动作时备用电源过负荷情况；(6) 备用电源投于故障时应使其保护加速动作；(7) AAT装置动作过程应使负荷中断供电的时间尽可能短。
3、为什么要求AAT装置只能动作一次？答：当工作母线发生持续性短路故障或引出线上发生未被出线断路器断开的持续性故障时，备用电源或设备第一次投入后，由于故障仍然存在，继电保护装置动作，将备用电压或设备断开。
此后，不允许再次投入备用电压或设备，以免对系统造成不必要的冲击，因此，AAT装置只能动作一次。
4、简述明备用和暗备用的含义。
答：明备用方式是指备用电源在正常情况下不运行，处于停电备用状态，只有在工作电源发生故障时才投入运行的备用方式。
《电力系统自动装置》期末大课后复习规范标准答案
单项选择题1. 电力系统频率低于额定频率运行时，反映电力系统的（B ）。
(A) 有功功率供过于求(B) 有功功率供不应求(C) 无功功率供过于求(D) 无功功率供不应求2. 并列断路器两侧电压瞬时值之差称为（ D ）。
(A) 差分电压(B) 瞬时电压(C) 顺差电压(D) 滑差电压3. 为防止断路器多次重合于永久性故障，重合闸装置接线中设置（C ）。
(A) 阻抗继电器(B) 差动继电器(C) 防跳继电器(D) 方向继电器4. 目前电力系统广泛采用的调频方式是（D ）。
(A) 积差调频法(B) 主导发电机法(C) 虚有差调频法(D) 集中式联合调频5. 同步发电机的励磁电流是（ D ）。
(A) 可调的交流电流(B) 恒定的交流电流(C) 恒定的直流电流(D) 可调的直流电流6. 具有负调差特性的同步发电机，当输出的无功电流增大时，机端电压（ A ）。
(A) 增大(B) 不变(C) 减小(D) 不确定7. 电力系统频率和有功功率自动调节是通过（ D ）来调节的。
(A) 发电机励磁系统(B) 发电机调速系统(C) 按频率减负荷装置(D) 发电机励磁系统和调速系统8. 在励磁调节器中，移相触发单元的作用是将（C）的控制信号转换成触发脉冲的。
(A) 调差单元(B) 测量比较单元(C) 综合放大单元(D) 灭磁回路9. 当发电机组与电网间进行有功功率交换时，如果发电机的电压超前电网电压，则发电机（）。
(A) 发出功率，发电机加速(B) 发出功率，发电机减速(C) 吸收功率，发电机减速(D) 吸收功率，发电机加速分值：210. 励磁调节器由基本控制和辅助控制两大部分组成，属于基本控制的是（C）。
(A) 电力系统稳定器(B) 调差单元(C) 励磁系统稳定器(D) 励磁限制单元11. 在电力系统中正常运行中，电网电压的变化主要是由于系统中的（ C ）不平衡引起的，这时应调节发电机的励磁。
(A) 频率(B) 电压(C) 无功负荷(D) 有功负荷12. 低压配电网的电压一般为（ C）。
电力系统自动装置参考答案
电力系统自动装置参照答案2-1 并列的同意电流值怎样考虑?说明原因。
答:并列断路器合闸时 ,冲击电流应尽可能小 ,其刹时最大值一般不超出 1~2 倍的额定电流。
原因:冲击电流的电动力对发电机绕组产生影响,因为定子绕组端部的机械强度最弱,因此须特别注意对它造成的危害。
因为并列操作为正常运转操作 ,冲击电流最大刹时价限制在 1~2 倍的额定电流以下为宜。
2-2 设并列条件已知足要求 ,现惋惜错过了合闸机遇 ,问下次合闸机遇还需要多少时间 ?设滑差角频次 *s ω分别为 21042.0- ? 、 6102- ? , 同意滑差角频次为21042.0- ? ,试剖析最快与最慢两种状况。
自动装置怎样解决久等的问题 ? 答: ππω 1002==N sNf ,ππω42.01001042.021=?? =-s ,ππω 462102100102--? =?? =ss s Tωπ2=s T s 76.442.021==ππ ,s T s 442101022=? =-ππ自动装置应当增添或减小发电机转速 ,使滑差角频次增大 ,进而减小滑差周期 ,使等候时间缩短。
3-1 某电厂有两台发电机在公共母线上并联运转,1 号机的额定功率为 25MW ,2 号机的额定功率为50MW。
两台机组的额定功率因数都是 0.85 。
2 号机励磁调理器调差系数为0.05,1 号机为无差调理特征。
若系统无功负荷颠簸使电厂无功增量为它们总无功容量的10%, 问各机组肩负的无功负荷增量是多少?母线上电压颠簸是多少?若发电厂无功增量为它们总无功容量的60%, 状况又怎样 ?对各样状况进行讨论。
解:1 号机额定无功功率 ())(49.1585.0arccos tan25tan 111MVar P Q N G N G === ? 2 号机额定无功功率())(99.3085.0arccos tan50tan 222MVar P Q N G N G === ? 若系统无功负荷颠簸使电厂无功增量为它们总无功容量的10%, 则())(648.499.3049.15%10MVar Q =+? =?∑若 1 号机为无差调理特征,则系统中的负荷颠簸都由 1 号机肩负 ,母线电压没有颠簸。
电力系统自动装置(高起专)
1、与正弦整步电压最小值所对应的相角差定等于()A、0度B、90度C、180度D、270度正确答案:A2、与正弦整步电压最小值所对应的相角差一定等于()A、0B、1C、-1D、2正确答案:A3、调差系数δ>0时为()调差系数A、正,下倾B、负,下倾C、正,上翘D、负,上翘正确答案:A4、发电机并列操作中,当相角差较小时,冲击电流主要为()A、有功电流分量B、无功电流分量C、空载电流分量D、短路电流分量正确答案:A5、准同步并列条件规定的允许电压差为不超过额定电压的()A、0%-5%B、5%-10%正确答案:B6、电网中发电机组在调速器的工作情况下是电网的()特性。
A、功率特性B、一次调频频率特性C、二次调频频率特性D、调节特性正确答案:B7、能够有效地提高系统稳定的功率极限的装置有（）A、调速器B、变压器C、继保装置D、励磁调节器正确答案:B8、最简单的励磁调节器的调节方式是()A、微分调节B、比例调节C、比例微分调节D、比例积分调节正确答案：B9、当发电机组与电网间进行有功功率交换时，如果发电机的电压落后电网电压，则发电机（）A.发出功率,发电机减速B、发出功率,发电机增速C、吸收功率,发电机减速D、吸收功率,发电机增速正确答案:C10、我国电力系统220KV线路的故障类型中,有接近90%的故障是()A、三相短路B、两相短路C、单相接地短路D、两相接地短路正确答案:C11、为防止断路器多次重合于永久性故障,重合闸装置接线中设置了()A、方向继电器B、差动继电器C、防跳继电器D、阻抗继电器正确答案:C12、单侧电源线路的自动重合闸的主要特点是()A、存在同步问题B、能存在可能不存在同步问题C、不存在同步问题D、以上均不正确正确答案:C13、电力系统发生有功功率缺额时,系统频率会()A、升高B、不变C、降低D、无法判断正确答案:C14、发电机组并入电网后,应能迅速进入()状态,其暂态过程要(),以减小对电力系统的扰动A、异步运行,短B、异步运行,长C、同步运行,短D、同步运行,长正确答案C15、最大励磁限制是为()而采取的安全措施。
109--“电力系统自动装置”习题答案
第一章备用电源和备用设备的自动投入一、名词解释1、备用电源和备用设备自动投入装置是当工作电源或工作设备因故障被断开以后，能迅速自动地将备用电源或备用设备投入工作，使用户不致于停电的一种装置，简称AAT装置。
2、明备用指正常情况下有明显断开的备用电源或备用设备或备用线路的备用方式。
3、暗备用指正常情况下没有明显断开的备用电源或备用设备，而是工作在分段母线状态，靠分段断路器取得相互备用的备用方式。
4、用于发电厂厂用电源的AA T装置在切换时，若母线失电时间在0.3秒以内称为“快速切换”。
5、用于发电厂厂用电源的AA T装置在切换时，若母线矢电时间在1へ1.5秒以内称为“慢速切换”。
二、问答题1、答：AAT装置的作用是当工作电源或工作设备因故障被断开后，能自动迅速地将备用电源或备用设备投入工作，或将负荷切换到备用电源上。
AA T装置可提高供电可靠性，节省建设投资，简化继电保护，限制短路电流，提高母线残余电压，是一种提高对拥护不间断供电的经济且有效的技术措施，因此作为电力系统的一种安全自动装置，得到广泛应用。
2、答：AA T装置应满足如下基本要求：（1）应保证在工作电源或工作设备彻底断开以后，才投入备用电源或备用设备。
（2）工作母线无论任何原因失去电压时，AAT装置均应动作。
（3）AA T装置应保证只动作一次（4）发电厂厂用电源的AA T装置，应同时满足几个工作电源的备用要求。
即一个备用电源能够同时替代几个工作电源或当两个/////////（5）发电厂厂用电源的AA T装置，应满足切换方式的要求。
即在条件可能时，可采用带有同步检定的快速切换方式；也可采用带有母线残压闭锁的快速切换方式。
（6）应校验备用电源或备用设备自动投入时过负荷和电动机自起动情况，如果负荷超过允许限度或不能保证电动机自起动时，应有AAT装置动作于自动减负荷。
（7）如果AAT装置将备用电源或备用设备投于故障，应使其保护加速动作。
（8）AA T装置的动作时间以使负荷的停电时间尽可能短为原则，以减少电动机的自起动时间。
合肥工业大学 电力系统自动装置原理 考试试题(有答案)
《电力系统自动装置原理》考试试题合肥工业大学一、单项选择题（每题1分，共5分）1. 可以根据线性整步电压周期的大小判别（ A ）A.频率差B.电压差C.相角差D.导前时间2.强励时间不允许超过规定值的原因是（ C ）A 发电机定子绕组发热限制B发电机定子绕组长时间欠励磁C 发电机转子绕组发热限制D发电机转子绕组长时间欠励磁3.对励磁系统进行分析，首先要求写出控制系统各个单元的（ B ）A 饱和函数B传递函数C 换算关系D电压方程4.励磁电压响应比表征的励磁电压上升的平均速率的时间范围是（ C ）A 最初0.2s内B最初0.3s内C最初0.5s内D最初1s内5.发电机并列操作中，当电压幅值不等时，冲击电流主要为（ B ）A 有功电流分量B无功电流分量C 空载电流分量D短路电流分量二、多项选择题。
（每题2分，共10分）6. 在正弦交流电压信号中含有的信息包括（ACD ）A 电压幅值B脉冲值C 相角D 频率E带宽7. 与无限大母线并联运行的机组，调节它的励磁电流，数值改变的是（BD ）A发电机有功功率的数值B发电机无功功率的数值C 功率因数角φD功率角δ E 发电机端电压8. 自动低频减载装置的组成包括：（CDE ）A自动重合闸B低电压启动回路C低频继电器D延时元件E 跳闸执行回路9.衡量电力系统电能质量的指标包括（ADE ）A电压B电感C 电容D频率 E 波形10.电力系统的电压和无功功率调节系统，主要的组成环节包括（ABCD ）A电容器B电抗器C 发电机组D变压器 E 调速器三、填空题（每空1分，共10分）11.发电机转子及其励磁回路都随轴转动，因此不能在转子回路中接入灭磁设备。
12. 为使无功负荷得到合理分配，两直接并联的同步发电机的外特性都应向右下倾，且完全重合。
13.励磁顶值电压是励磁功率单元在强行励磁时可能提供的最高输出电压值。
14.当同步发电机在空载额定电压情况下，发电机电压超调量应不大于阶跃量的50%。
合肥工业大学电力系统自动装置习题2
电力系统自动装置试题课程代码：02304一、单项选择题(本大题共15小题，每小题1分，共15分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.AAT装置的主要作用是( )A.提高供电可靠性B.提高供电选择性C.改善电能质量D.提高继电保护的灵敏度2.当在双电源线路上装设无电压检定和同步检定重合闸时，如果线路发生瞬时性故障，线路两侧重合闸的动作顺序是( )A.同步侧先合，无压侧后合B.无压侧先合，同步侧后合C.两侧同时合D.一侧合，另一侧不合3.在330kV~500kV线路中，一般情况下应装设( )A.单相自动重合闸装置B.三相自动重合闸装置C.综合自动重合闸装置D.单相和三相自动重合闸4.与线性整步电压波形的斜率大小成正比的是( )A.频率差B.电压差C.相角差D.导前时间5.准同期装置中，利用线性整步电压获取导前时间脉冲的核心电路是( )A.积分电路B.微分电路C.比例+积分电路D.比例+微分电路6.电力系统可能出现的最大有功功率缺额Pla.max与自动低频减负荷装置的切除负荷总量Pcut.max的关系为( )A. Pla.max>Pcut.maxB. Pla.max<Pcut.maxC. Pla.max=Pcut.maxD.不相关7.经升压变压器后并联的发电机组，对并联运行点而言，其调差系数( )A.可以为负B.必须为负C.可以为零D.应该为正8.自动重合闸装置的起动原理是( )A.短路电流起动B.断线起动C.低电压起动D.低频起动9.设某台汽轮发电机与无穷大系统并列运行，当调节该汽轮机进汽门大小时，可改变该发电机组输出的( )A.电压B.频率C.有功功率D.无功功率10.在以高温高压火电厂为主的电力系统中，自动低频减负荷装置的末级动作频率一般为( )A.45~45.5HzB. 46~46.5HzC. 47~47.5HzD. 48~48.5Hz11.并列断路器两侧电压矢量的电角速度之差称为( )A.电压相角差B.电压矢量差C.滑差周期D.滑差角频率12.同步发电机励磁系统的控制部分、用以实现正常及事故情况下励磁电流的自动调节的装置称为( )A.复式励磁装置B.自动励磁调节器C.发电机稳定控制器D.发电机自动灭磁装置13.能保证三相半控桥式整流电路输出电压波形连续的触发控制角的范围是( )A.0°~30°B. 0°~60°C. 60°~120°D. 90°~120°14.采用六相桥式整流电路测量交流电压大小，需要整流二极管( )A.3只B.6只C.12只D.18只15.承担电力系统频率二次调整任务的发电厂称为( )A.调频电厂B.调峰电厂C.调相电厂D.补偿电厂二、填空题（本大题共5小题，每小题2分，共10分）请在每小题的空格中填上正确答案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力系统自动装置试题课程代码：02304一、单项选择题(本大题共15小题，每小题1分，共15分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.AAT装置的主要作用是( )A.提高供电可靠性B.提高供电选择性C.改善电能质量D.提高继电保护的灵敏度2.当在双电源线路上装设无电压检定和同步检定重合闸时，如果线路发生瞬时性故障，线路两侧重合闸的动作顺序是( )A.同步侧先合，无压侧后合B.无压侧先合，同步侧后合C.两侧同时合D.一侧合，另一侧不合3.在330kV~500kV线路中，一般情况下应装设( )A.单相自动重合闸装置B.三相自动重合闸装置C.综合自动重合闸装置D.单相和三相自动重合闸4.与线性整步电压波形的斜率大小成正比的是( )A.频率差B.电压差C.相角差D.导前时间5.准同期装置中，利用线性整步电压获取导前时间脉冲的核心电路是( )A.积分电路B.微分电路C.比例+积分电路D.比例+微分电路6.电力系统可能出现的最大有功功率缺额Pla.max与自动低频减负荷装置的切除负荷总量Pcut.max的关系为( )A. Pla.max>Pcut.maxB. Pla.max<Pcut.maxC. Pla.max=Pcut.maxD.不相关7.经升压变压器后并联的发电机组，对并联运行点而言，其调差系数( )A.可以为负B.必须为负C.可以为零D.应该为正8.自动重合闸装置的起动原理是( )A.短路电流起动B.断线起动C.低电压起动D.低频起动9.设某台汽轮发电机与无穷大系统并列运行，当调节该汽轮机进汽门大小时，可改变该发电机组输出的( )A.电压B.频率C.有功功率D.无功功率10.在以高温高压火电厂为主的电力系统中，自动低频减负荷装置的末级动作频率一般为( )A.45~45.5HzB. 46~46.5HzC. 47~47.5HzD. 48~48.5Hz11.并列断路器两侧电压矢量的电角速度之差称为( )A.电压相角差B.电压矢量差C.滑差周期D.滑差角频率12.同步发电机励磁系统的控制部分、用以实现正常及事故情况下励磁电流的自动调节的装置称为( )A.复式励磁装置B.自动励磁调节器C.发电机稳定控制器D.发电机自动灭磁装置13.能保证三相半控桥式整流电路输出电压波形连续的触发控制角的范围是( )A.0°~30°B. 0°~60°C. 60°~120°D. 90°~120°14.采用六相桥式整流电路测量交流电压大小，需要整流二极管( )A.3只B.6只C.12只D.18只15.承担电力系统频率二次调整任务的发电厂称为( )A.调频电厂B.调峰电厂C.调相电厂D.补偿电厂二、填空题（本大题共5小题，每小题2分，共10分）请在每小题的空格中填上正确答案。
错填、不填均无分。
16.线性整步电压中不含准同步条件之一的________信息。
17.电力系统频率和有功功率自动调整，最终需要借助原动机的_______系统来实现。
18.移相触发单元一般由同步、移相、脉冲形成和_______等环节构成。
19.自并励励磁方式的起励方式有他励起励和_______起励两种。
20.通常，当发电机机端电压UG升高，励磁调节器应使励磁电流_______，以维持UG在给定水平上。
三、名词解释题（本大题共5小题，每小题3分，共15分）21.重合闸后加速22.半自动准同步装置23.永久性（线路）故障24.无刷励磁25.自动解列装置四、简答题（本大题共4小题，每小题5分，共20分）26.简述同步发电机的两种并列操作方法的过程。
27.电力系统自动装置包括哪些类型的装置（或设备）？28.电力系统低频运行有哪些危害？29.半导体励磁调节器的综合放大单元的作用是什么？五、计算题（本大题共2小题，每小题10分，共20分）30.某系统负荷总容量为16000MW，负荷调节效应系数K=2，若不考虑调速器的作用，计算当频率下降到47Hz时，系统有功缺额是多少？系统总的发电功率是多少？31.设单纯由10%的电压幅值差产生的冲击电流为IC安培。
请计算单纯由合闸相角差产生2IC 冲击电流的合闸相角差δ是多少？（设发电机和系统电压幅值均为额定值，并且，）并请画出对应的电压相量图。
六、分析题（本大题共2小题，每小题10分，共20分）32.同步发电机与无穷大系统并联运行，且保持输出有功恒定，当改变励磁电流时，对发电机输出无功功率的影响是什么？其依据（方程、表达式）是什么？33.试画出电力系统负荷静态频率特性曲线，并说明负荷调节效应的意义。
为何负荷调节效应系数K会因季节变化而变化？电力系统自动装置试题课程代码：02304一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1．AAT的主要用途是（）A．切除故障B．非永久性故障线路的重合C．备用电源的自动投入D．同步发电机自动并列操作2．为保证在工作电源确已断开后，备用电源自动投入，投入备用电源的起动元件应为（）A．受电侧断路器的常开辅助触点B．送电侧断路器的常闭辅助触点C．受电侧断路器的常闭辅助触点D．送电侧断路器的常开辅助触点3．加到同步检定继电器的电压是（）A．线路和母线电压互感器二次侧电压之差B．线路电压互感器二次侧电压C．母线电压互感器二次侧电压D．线路和母线电压互感器二次侧电压之和4．综合重合闸装置中，用作接地故障判别元件的是（）A．功率方向继电器B．零序电流继电器和零序电压继电器C．负序功率方向继电器D．差动继电器5．只存在相角差且Ug滞后Usys时的合闸冲击电流矢量滞后发电机电压矢量的角度约为（）A．0°B．90°C．180°D．270°6．当导前时间脉冲后于导前相角脉冲到来时，可判定（）A．频差过大B．频差满足条件C．发电机频率高于系统频率D．发电机频率低于系统频率7．ZZQ-5装置中，判断频率差时采用了（）A．正弦整步电压B．半波线性整步电压C．全波线性整步电压D．滑差电压8．构成调差单元不需要的元器件是（）A．测量变压器B．电流互感器C．电阻器D．电容器9．继电强励装置动作电压选择较高，则其起动的灵敏性（）A．较低B．较高C．不受影响D．可能较高，也可能较低10．通常要求调差单元能灵敏反应（）A．发电机电压B．励磁电流C．有功电流D．无功电流11．电力系统有功负荷的静态频率特性曲线是（）A．单调上升的B．单调下降的C．没有单调性的D．水平直线12．自动低频减负荷装置的基本级动作延时一般为（）A．0.1~0.2秒B．0.2~0.5秒C．0.5~1.0秒D．1.0~1.5秒13．并联运行的机组，欲保持稳定运行状态，各机组的频率需要（）A．相同B．各不相同C．一部分相同，一部分不同D．稳定14．造成系统频率下降的原因是（）A．无功功率过剩B．无功功率不足C．有功功率过剩D．有功功率不足15．故障录波器的核心部份是（）A．录波部分B．控制部分C．起动部分D．故障分析部分二、填空题（本大题共5小题，每小题2分，共10分）请在每小题的空格中填上正确答案。
错填、不填均无分。
16.当用____________将断路器断开时，自动重合闸装置不应该动作。
17.自动并列装置的调压脉冲作用于待并发电机的____________。
18.如果低通滤波电路参数相同，则全波线性整步电压比半波线性整步电压具有更好的____________特性。
19.若将励磁调节器中的调差单元退出，则配有比例式励磁调节器的同步发电机具有____________调差外特性。
20.电力系统中，通常选用____________电厂作为调频电厂。
三、名词解释题（本大题共5小题，每小题3分，共15分）21.重合闸前加速22.准同步并列条件23.自动励磁调节器24.自并励励磁方式25.相位复式励磁四、简答题（本大题共4小题，每小题5分，共20分）26.电力系统自动装置包括哪些？27.什么是自动重合闸？电力系统中为什么要采用自动重合闸？28.ZZQ-5输入usys和ug，如果两者交换接线，即usys信号接到ug位置，而usys位置接入的是ug信号，将有何后果？29.同一母线上并联运行的几台机组，改变其中一台发电机的励磁电流会产生哪些影响？五、分析题（本大题共2小题，每小题10分，共20分）30.双侧电源线路自动重合闸有哪些类型？各适用什么样的线路？31.为什么说性能良好的微机型解列装置实际已不是单一的解列装置，而是综合紧急控制装置？六、计算题（本大题共2小题，每小题10分，共20分）32.设某系统额定频率下负荷功率为1000MW，等效发电机组调速系统的速度变动率δ=4%，当有功负荷ΔP*增加10%时，频率下降了0.37%，试计算负荷调节效应系数的标么值KL*和有名值KL（要求标注单位）33.某电厂有两台机组并列运行，1号机2号机的调速系统的速度变动率δ1=δ2=5%，已知P1N=100MW，P2N=200MW，处于满载运行状态，现因系统频率上升0.5%,请计算两台机各带多少有功负荷？电力系统自动装置试题课程代码：02304一、单项选择题(本大题共15小题，每小题1分，共15分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.一般情况下，电力系统负荷调节效应系数K的大小为( )A.0～1B.1～3C.3～5D.5～72.AAT装置一般由两部分构成，即自动合闸部分和( )A.过压起动部分B.过流起动部分C.电流突变量起动部分D.低压起动部分3.监视并反映备用电源有无电压的继电器是( )A.低电压继电器B.过电压继电器C.阻抗继电器D.时间继电器4.为可靠切除瞬时故障，提高重合闸的成功率，单侧电源三相一次重合闸的动作时限一般可以取( )C.2～3秒D.4～5秒5.全波线性整步电压与半波线性整步电压相比，主要差别体现在( )A.峰值B.斜率C.线性度D.频率6.准同步三个条件中，当只是相角差条件不满足且UG超前Usys时，合闸冲击电流矢量滞后UG的角度约为( )A.0度B.90度C.180度D.270度7.将自动准同步装置的加速脉冲接到调速器的减速回路中，而将减速脉冲接到调整器的加速回路中，调频的结果必然是( )A.发电机频率越来越高B.发电机频率越来越低C.频差越来越大D.频差越来越小8.微机励磁调节器的优越性主要体现在( )A.能够实现电压调节B.能够实现逆变灭磁C.能够实现无功分配D.便于实现复杂控制和自检9.利用全控桥逆变灭磁时，其输出的直流电压( )A.等于零B.变成正弦交流电压C.等于负值D.等于正值10.励磁调节器中的调差单元的输入量是( )A.有功功率和无功功率B.定子电压和定子电流C.定子电压D.定子电流11.同步发电机的空载电动势EG与励磁电流IG.E( )A.成余弦函数关系B.成正比关系C.成反比关系D.成正弦函数关系12.下列四种类型的励磁调节器：①半导体型，②机电型，③电磁型，④微机型，按时间发展顺序排列应为( )A.④①③②B.①③④②C.①④③②D.②③①④13.造成电力系统频率上升的原因是( )A.无功功率过剩B.无功功率不足C.有功功率过剩D.有功功率不足14.能够为事故分析提供原始资料的自动装置是( )A.振荡解列装置B.低压解列装置C.低频解列装置D.故障录波装置15.电力系统频率和有功功率自动调节的目的是( )A.在系统事故状态下维持频率在额定值B.在系统正常运行状态下维持频率在额定值C.在系统事故状态下阻止频率下降D.在系统各种情况下阻止频率下降二、填空题(本大题共5小题，每小题2分，共10分)请在每小题的空格中填上正确答案。
