要求：保持稳态误差不变，且校正后系统的相角裕度
1）画出原系统的Bode图
2）确定串联超前校正装置的传递函数；（要有必要的步骤，不用校验）
解：1)c= 20= 26.6
2) Gc(s) = 1+0.084s/ 1+0.03s
4、已知控制系统如图3所示，求：
（1）当K= 0时，确定系统的阻尼系数不无阻尼振荡频率a，和单位斜坡输入信号作用时系统的稳态误差eu。
自动控制原理
一、计算题（135分）
1、试用结构图简化方法求图2所示系统的传递函数Y（S）/R（S）。
解：Y(s)/R(s) =G3+G1G2/[ 1 +G2G5+G1G4]
2、已知最小相位系统的对数幅频特性曲线如图4示。
1）求系统的开环传递函数；
2）此时系统的相角裕度？=？，
3）画出相应的对数相频特性曲线。
（2）当z= 0.707时，试确定系统中的K值和单位斜坡输入时系统的稳态误差。
5、已知负反馈系统的开环传递函数为
要求：保持稳态误差不变，且校正后系统 26.6
2) Gc(s) = 1+1.24s/ 1+6.1s
7、解：
8解：
（完整版）自动控制原理期末考试复习题及答案
（完整版）⾃动控制原理期末考试复习题及答案⼀、填空题1、线性定常连续控制系统按其输⼊量的变化规律特性可分为_恒值控制_系统、随动系统和_程序控制_系统。
2、传递函数为 [12(s+10)] / {(s+2)[(s/3)+1](s+30)} 的系统的零点为_-10_，极点为_-2__，增益为_____2_______。
3、构成⽅框图的四种基本符号是：信号线、⽐较点、传递环节的⽅框和引出点。
4、我们将⼀对靠得很近的闭环零、极点称为偶极⼦。
5、⾃动控制系统的基本控制⽅式有反馈控制⽅式、_开环控制⽅式和_复合控制⽅式_。
6、已知⼀系统单位脉冲响应为t e t g 5.16)(-=，则该系统的传递函数为。
7、⾃动控制系统包含_被控对象_和⾃动控制装置两⼤部分。
8、线性系统数学模型的其中五种形式是微分⽅程、传递函数、__差分⽅程_、脉冲传递函数_、__⽅框图和信号流图_。
9、_相⾓条件_是确定平⾯上根轨迹的充分必要条件，⽽⽤_幅值条件__确定根轨迹上各点的根轨迹增益k*的值。
当n-m ≥_2_时, 开环n 个极点之和等于闭环n 个极点之和。
10、已知⼀系统单位脉冲响应为te t g 25.13)(-=，则系统的传递函数为__。
11、当∞→ω时⽐例微分环节的相位是： A.90 A.ο90 B.ο90- C.ο45 D.ο45-12、对⾃动控制的性能要求可归纳为_稳定性__、_快速性_和准确性三个⽅⾯，在阶跃响应性能指标中，调节时间体现的是这三个⽅⾯中的_快速性___，⽽稳态误差体现的是_稳定性和准确性_。
13、当且仅当离散特征⽅程的全部特征根均分布在Z 平⾯上的_单位圆 _内，即所有特征根的模均⼩于___1____,相应的线性定常离散系统才是稳定的。
14、下列系统中属于开环控制系统的是 D.普通数控加⼯系统A.电炉箱恒温控制系统B.雷达跟踪系统C.⽔位控制系统D.普通数控加⼯系统15、某单位负反馈系统在单位阶跃信号作⽤下的系统稳态误差0=ss e ，则： B.意味着该系统的输出信号的稳态值为1 A.意味着该系统是⼀个0型系统 B.意味着该系统的输出信号的稳态值为1 C.意味着该系统没有输出信号 D.意味着该系统具有⽐较⾼的开环增益16、⼀阶系统11)(+=Ts s G 在单位斜坡信号作⽤下，系统的稳态误差为 T 。
期末考试试题集-自动控制原理(含完整答案)

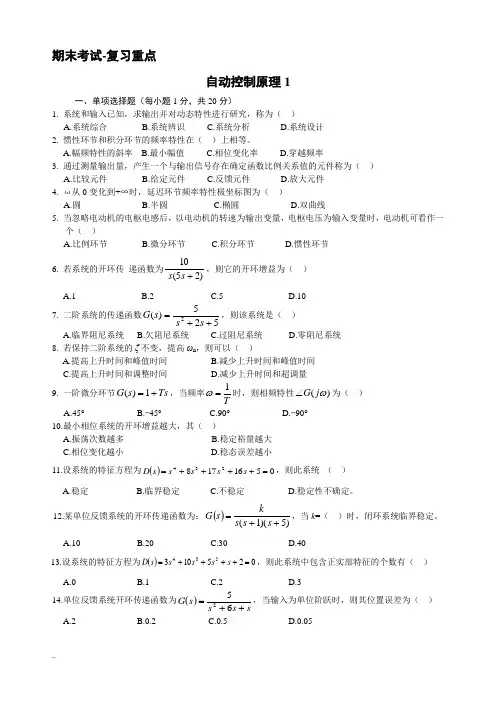

期末考试-复习重点自动控制原理1一、单项选择题（每小题1分，共20分）1. 系统和输入已知，求输出并对动态特性进行研究，称为（ ）A.系统综合B.系统辨识C.系统分析D.系统设计2. 惯性环节和积分环节的频率特性在（ ）上相等。
A.幅频特性的斜率B.最小幅值C.相位变化率D.穿越频率3. 通过测量输出量，产生一个与输出信号存在确定函数比例关系值的元件称为（ ）A.比较元件B.给定元件C.反馈元件D.放大元件4. ω从0变化到+∞时，延迟环节频率特性极坐标图为（ ）A.圆B.半圆C.椭圆D.双曲线5. 当忽略电动机的电枢电感后，以电动机的转速为输出变量，电枢电压为输入变量时，电动机可看作一个（ ）A.比例环节B.微分环节C.积分环节D.惯性环节6. 若系统的开环传 递函数为2)(5 10+s s ，则它的开环增益为（ ） A.1 B.2 C.5 D.10 7. 二阶系统的传递函数52 5)(2++=s s s G ，则该系统是（ ） A.临界阻尼系统 B.欠阻尼系统 C.过阻尼系统 D.零阻尼系统8. 若保持二阶系统的ζ不变，提高ωn ，则可以（ ）A.提高上升时间和峰值时间B.减少上升时间和峰值时间C.提高上升时间和调整时间D.减少上升时间和超调量9. 一阶微分环节Ts s G +=1)(，当频率T1=ω时，则相频特性)(ωj G ∠为（ ） A.45° B.-45° C.90° D.-90°10.最小相位系统的开环增益越大，其（ ）A.振荡次数越多B.稳定裕量越大C.相位变化越小D.稳态误差越小11.设系统的特征方程为()0516178234=++++=s s s s s D ，则此系统 （ ）A.稳定B.临界稳定C.不稳定D.稳定性不确定。
12.某单位反馈系统的开环传递函数为：())5)(1(++=s s s k s G ，当k =（ ）时，闭环系统临界稳定。
自动控制原理期末考试卷与答案
自动控制原理期末考试卷与答案、填空题（每空 1 分，共20分）、对自动控制系统的基本要求可以概括为三个方面，即： 稳定性 、快速性和 准确性 。
、控制系统的 输出拉氏变换与输入拉氏变换在零初始条件下的比值 称为传递函数。
、在经典控制理论中，可采用 劳斯判据(或：时域分析法)、根轨迹法或奈奎斯特判据(或：频域分析法) 等方法判断线性控制系统稳定性。
、控制系统的数学模型，取决于系统 结构 和 参数, 与外作用及初始条件无关。
、线性系统的对数幅频特性，纵坐标取值为20lg ()A ω(或：()L ω)，横坐标为lg ω 。
、奈奎斯特稳定判据中，Z = P - R ，其中P 是指 开环传函中具有正实部的极点的个数，Z 是指 闭环传函中具有正实部的极点的个数，R 指 奈氏曲线逆时方向包围 (-1, j0 )整圈数。
、在二阶系统的单位阶跃响应图中，s t 定义为 调整时间 。
%σ是超调量 。
、设系统的开环传递函数为12(1)(1)Ks T s T s ++，则其开环幅频特性为()A ω=，相频特性为01112)90()()tg T tg T ωωω--=---。
反馈控制又称偏差控制，其控制作用是通过 给定值 与反馈量的差值进行的。
、若某系统的单位脉冲响应为0.20.5()105t t g t e e --=+，则该系统的传递函数G(s)为1050.20.5s s s s+++。
、自动控制系统有两种基本控制方式，当控制装置与受控对象之间只有顺向作用而无反向联系时，称为 开环控制系统；当控制装置与受控对象之间不但有向作用而且还有反向联系时，称为 闭环控制系统；含有测速发电机的电动机速度控制系统，属于 闭环控制系统。
、根轨迹起始于开环极点，终止于开环零点。
、稳定是对控制系统最基本的要求，若一个控制系统的响应曲线为衰减振荡，则该系统 稳定。
判断一个闭环线性控制系统是否稳定，在时域分析中采用劳判据；在频域分析中采用奈奎斯特判据。
山大继续教育自动控制原理期末考试答案
词汇第一章自动控制 ( Automatic Control) ：是指在没有人直接参与的条件下，利用控制装置使被控对象的某些物理量（或状态）自动地按照预定的规律去运行。
自动控制系统：将被控对象和控制装置（控制器）按照一定的方式连接起来构成的有机总体。
开环控制 ( open loop control )：开环控制是最简单的一种控制方式。
它的特点是，按照控制信息传递的路径，控制量与被控制量之间只有前向通路而没有反馈通路。
也就是说，控制作用的传递路径不是闭合的，故称为开环。
闭环控制 ( closed loop control) ：凡是将系统的输出量反送至输入端，对系统的控制作用产生直接的影响，都称为闭环控制系统或反馈控制 Feedback Control 系统。
这种自成循环的控制作用，使信息的传递路径形成了一个闭合的环路，故称为闭环。
复合控制 ( compound control ）：是开、闭环控制相结合的一种控制方式。
被控对象：指需要给以控制的机器、设备或生产过程。
被控对象是控制系统的主体，例如火箭、锅炉、机器人、电冰箱等。
控制装置则指对被控对象起控制作用的设备总体，有测量变换部件、放大部件和执行装置。
被控量 (controlled variable ) ：指被控对象中要求保持给定值、要按给定规律变化的物理量。
被控量又称输出量、输出信号。
给定值 (set value ) ：是作用于自动控制系统的输入端并作为控制依据的物理量。
给定值又称输入信号、输入指令、参考输入。
干扰 (disturbance) ：除给定值之外，凡能引起被控量变化的因素，都是干扰。
干扰又称扰动。
第二章数学模型 (mathematical model) ：是描述系统内部物理量（或变量）之间动态关系的数学表达式。
传递函数 ( transfer function) ：线性定常系统在零初始条件下，输出量的拉氏变换与输入量的拉氏变换之比，称为传递函数。
自动控制原理考试试卷及答案
自动控制原理考试试卷及答案一、选择题（每题2分，共20分）1. 下列哪项不是自动控制系统的基本组成部分？A. 控制器B. 被控对象C. 执行机构D. 操作人员答案：D2. 在自动控制系统中，下列哪项属于反馈环节？A. 控制器B. 执行机构C. 被控对象D. 反馈元件答案：D3. 下列哪种控制方式属于闭环控制？A. 比例控制B. 积分控制C. 微分控制答案：D4. 下列哪种控制方式属于开环控制？A. 比例控制B. 积分控制C. 微分控制D. 比例-积分控制答案：A5. 在自动控制系统中，下列哪种控制规律不会产生稳态误差？A. 比例控制B. 积分控制C. 微分控制D. 比例-积分-微分控制答案：B6. 下列哪种控制方式适用于一阶惯性环节？A. 比例控制B. 积分控制C. 微分控制答案：A7. 在自动控制系统中，下列哪种环节不会产生相位滞后？A. 比例环节B. 积分环节C. 微分环节D. 比例-积分环节答案：A8. 下列哪种控制方式可以使系统具有较好的稳定性和快速性？A. 比例控制B. 积分控制C. 微分控制D. 比例-积分-微分控制答案：D9. 在自动控制系统中，下列哪种环节可以使系统具有较好的阻尼效果？A. 比例环节B. 积分环节C. 微分环节D. 比例-积分环节答案：C10. 下列哪种控制方式可以使系统具有较好的跟踪性能？A. 比例控制B. 积分控制C. 微分控制D. 比例-积分-微分控制答案：D二、填空题（每题2分，共20分）1. 自动控制系统的基本组成部分有：控制器、被控对象、执行机构、________。
答案：反馈元件2. 在自动控制系统中，反馈环节的作用是________。
答案：减小系统的稳态误差3. 闭环控制系统的特点有：________、________、________。
答案：稳定性好、快速性好、准确性高4. 开环控制系统的缺点有：________、________、________。
大学期末考试自动控制原理题集( 附带答案)
自动控制原理1一、 单项选择题（每小题1分，共20分）1. 系统和输入已知，求输出并对动态特性进行研究，称为（ C ）A.系统综合B.系统辨识C.系统分析D.系统设计2. 惯性环节和积分环节的频率特性在（A ）上相等。
A.幅频特性的斜率B.最小幅值C.相位变化率D.穿越频率3. 通过测量输出量，产生一个与输出信号存在确定函数比例关系值的元件称为（ C ）A.比较元件B.给定元件C.反馈元件D.放大元件4. ω从0变化到+∞时，延迟环节频率特性极坐标图为（A ）A.圆B.半圆C.椭圆D.双曲线5. 当忽略电动机的电枢电感后，以电动机的转速为输出变量，电枢电压为输入变量时，电动机可看作一个（ B ）A.比例环节B.微分环节C.积分环节D.惯性环节6. 若系统的开环传 递函数为2)(5 10+s s ，则它的开环增益为（C ） A.1 B.2 C.5 D.107. 二阶系统的传递函数52 5)(2++=s s s G ，则该系统是（B ） A.临界阻尼系统 B.欠阻尼系统 C.过阻尼系统 D.零阻尼系统8. 若保持二阶系统的ζ不变，提高ωn ，则可以（B ）A.提高上升时间和峰值时间B.减少上升时间和峰值时间C.提高上升时间和调整时间D.减少上升时间和超调量9. 一阶微分环节Ts s G +=1)(，当频率T1=ω时，则相频特性)(ωj G ∠为（A ） A.45° B.-45° C.90° D.-90°10.最小相位系统的开环增益越大，其（ D ）A.振荡次数越多B.稳定裕量越大C.相位变化越小D.稳态误差越小11.设系统的特征方程为()0516178234=++++=s s s s s D ，则此系统 （ A ）A.稳定B.临界稳定C.不稳定D.稳定性不确定。
12.某单位反馈系统的开环传递函数为：())5)(1(++=s s s k s G ，当k =（ C ）时，闭环系统临界稳定。
山东大学网络教育期末考试试题及答案-自动控制原理A
三、名词解释(1)．稳定性(2)．频率响应(3)．传递函数四、计算题（1）．求图1中电网络的传递函数，i u 为输入，0u 为输出。
图1（1）．解：电网络中输出部分的阻抗为：21)('Z R Cs s += 总阻抗为：Cs Cs R Cs R s R s 11)('Z )(Z 111+=+=+=传递函数为：111/1)(Z )('Z )(G 11+=+==Cs R Cs Cs R Cs s s s(2)．设某单位负反馈系统的开环传递函数为110)(+=s s G k ，当输入信号)30sin()(0+=t t r 作用于闭环系统的输入端时，试求系统的稳态输出。
（2）．解：系统的闭环传递函数为：1110)1101/(110)(+=+++=s s s s G所以频率特性为：11/2211101110)(ωωωωjarctg e j j G -+=+=系统的稳态输出为：)8.24(12210)11/103(12210)11/03(21110)(o 002+=-+=-++=t Sin arctg t Sin arctg t Sin t y ωω学年 学期山东大学 自动控制原理 课程试卷 A 卷（3）．求图2的传递函数()()()C s G s R s =。
图2 （3）解：闭合回路有两个：122212 ;1H G L H G G L -=-= （2分）前向通路有两个，前向通路的余子式都为1。
32212 ;1G G P G G P -==所以传递函数为：2211232211)(H G G H G G G G G s G +++=（4）．控制系统的开环传递函数为)12)(1(1)(k ++=s s s G ，求该系统的开环幅频特性和开环相频特性。
（4）解： 频率特性为：)12)(1(1)(k ++=ωωωj j j G 开环幅频特性为：1541)(24++=ωωωA开环相频特性为：2213)(ωωωϕ--=arctg学年 学期山东大学 自动控制原理（非自动化类） 课程试卷 A 卷。
