格构式轴心受压构件
6。
7。
1 格构式轴心受压构件绕实轴的整体稳定
格构式受压构件也称为格构式柱(latticed columns),其分肢通常采用槽钢和工字钢，构件截面具有对称轴(图6.1.1）.当构件轴心受压丧失整体稳定时，不大可能发生扭转屈曲和弯扭屈曲，往往发生绕截面主轴的弯曲屈曲.因此计算格构式轴心受压构件的整体稳定时，只需计算绕截面实轴和虚轴抵
抗弯曲屈曲的能力。
格构式轴心受压构件绕实轴的弯曲屈曲情况与实腹式轴心受压构件没有区别,因此其整体稳定计算也相同，可以采用式(6。
4.2)按b类截面进行计算。
6.7.2 格构式轴心受压构件绕虚轴的整体稳定
1.双肢格构式轴心受压构件
实腹式轴心受压构件在弯曲屈曲时,剪切变形影响很小，对构件临界力的降低不到1％，可以忽略不计.格构式轴心受压构件绕虚轴弯曲屈曲时,由于两个分肢不是实体相连,连接两分肢的缀件的抗剪刚度比实腹式构件的腹板弱,构件在微弯平衡状态下，除弯曲变形外，还需要考虑剪切变形的影响，因此稳定承载力有所降低。
根据弹性稳定理论分析，当缀件采用缀条时，两端铰接等截面格构式构件绕虚轴弯曲屈曲的临界应力为：
构式轴心受压构件（图6.1。
2d）
缀条的三肢组合构件（图6.1。
2d)
6.7.3 格构式轴心受压构件分肢的稳定和强度计算
格构式轴心受压构件的分肢既是组成整体截面的一部分，在缀件节点之间又是一个单独的实腹式受压构件。
所以，对格构式构件除需作为整体计算其强度、刚度和稳定外，还应计算各分肢的强度、刚度和稳定，且应保证各分肢失稳不先于格构式构件整体失稳。
一、分肢稳定和强度的计算方法
1.分肢内力的确定
构件总挠度曲线为
2．分肢稳定的验算
①对缀条式构件：
图7.7.1格构式轴心受压构件弯曲屈曲
稳定和强度求v0的简化计算方法(规范规定的方法)
①由钢构件制造容许最大初弯曲l/1000，考虑其它初始缺陷按经验近似地规定v0=l/500右l/400
等。
②根据构件边缘纤维屈服准则来确定v0。
可得
按上式V及M＝Vl/π，便可按上一小点“分肢稳定和强度的计算方法”中公式验算分肢的稳定和强度.
规范GB50017规定，格构式构件的分肢长细比满足下列条件时，可认为分肢的稳定和强度可以满足而不必再作验算(即能保证分肢的稳定和强度高于整体构件）。
规定的条件为：
6。
7.4 格构式轴心受压构件分肢的局部稳定
格构式轴心受压构件的分肢承受压力，应进行板件的局部稳定计算.分肢常采用轧制型钢，其翼缘和腹板一般都能满足局部稳定要求。
当分肢采用焊接组合截面时，其翼缘和腹板宽厚比应按式（6。
5.3）、(6。
5。
4）进行验算，以满足局部稳定要求.
6。
7。
5 格构式轴心受压构件的缀件设计
1. 格构式轴心受压构件的剪力
力格构式轴心受压构件绕虚轴弯曲时将产生剪力V=dM/dz，其中M=Nv，如图6。
7.1所示。
考虑初始缺陷的影响，经理论分析,规范采用以下实用公式计算格构式轴心受压构件中可能发生的最大剪力设计值V，即
计
当缀件采用缀条时,格构式构件的每个缀件面如同缀条与构件分肢组成的平行弦桁架体系，缀条可看作桁架的腹杆，其内力可按铰接桁架进行分析。
如图6。
7.2的斜缀条的内力为：
由于构件弯曲变形方向可能变化，因此剪力方向可以正或负，斜缀条可能受拉或受压，设计时应按最不利情况作为轴心受压构件计算.单角钢缀条通常与构件分肢单面连接,故在受力时实际上存在偏心.作为轴心受力构件计算其强度、稳定和连接时，应考虑相应的强度设计值折减系数以考虑偏心受力的影响，详见6.2。
1和6.4.3。
缀条的最小尺寸不宜小于L45×4或L56×36×4的角钢.不承受剪力的横缀条主要用来减少分肢的计算长度，其截面尺寸通常取与斜缀条相同.
轴线与分肢的轴线应尽可能交于一点，设有横缀条时,还可加设节点板（图6。
7。
3)。
有时为了保证必要的焊缝长度,节点处缀条轴线交汇点可稍向外移至分肢形心轴线以外,但不应超出分肢翼缘的外侧。
为了减小斜缀条两端受力角焊缝的搭接长度,缀条与分肢可采用三面围焊相连。
6。
7。
6 格构式轴心受压构件的横隔和缀件连接构造
为了提高格构式构件的抗扭刚度，保证运输和安装过程中截面几何形状不变，以及传递必要的内力，在受有较大水平力处和每个运送单元的两端，应设置横隔,构件较长时还应设置中间横隔.横隔的间距不得大于构件截面较大宽度的9倍或8m.格构式构件的横隔可用钢板或交叉角钢做成（图6。
7。
5 )。
6.7.7 格构式轴心受压构件的截面设计
现以两个相同实腹式分肢组成的格构式轴心受压构件（图6。
7。
6)为例来说明其截面选择和设计问题。
1. 截面选择
2. 截面验算
按照上述步骤初选截面后，按式（6.2。
4）、(6.4。
2)、（6。
7。
7)和(6。
7。
8)等进行刚度、整体稳定和分肢稳定验算;如有孔洞削弱，还应按式(6.2.2 ）进行强度验算；缀件设计按6。
7.5
进行.如验算结果不完全满足要求，应调整截面尺寸后重新验算,直到满足要求为止.
［例题6.2］将例6.1的支柱AB设计成格构式轴心受压柱：①缀条柱；②缀板柱。
钢材为Q345钢，焊条为E50型，截面无削弱。
[解]
.。
钢格构柱计算
角钢: 序号 1 2 缀板: 序号 3 4 合计 角钢: 序号 1 2 缀板: 序号 3 4 合计 角钢: 序号 1 2 缀板: 序号 3 4 合计 型号 LP3 小计 (2)+(4)*1.05 格构柱长 度(m) 11.8 单桩 400*200*1 400*200*1 400*200*10 400*200*1 0钢板总量 0钢板块重 钢板总重 钢板间距 0钢板数 (块) kg (T) (块) 0.75 64 64 6.28 0.402 0.402 1.687 型号 LP3 小计 格构柱长 接头长度 实际角钢 格构柱数 度(m) (m) 用料(m) 量 11.8 0 11.8 1 单桩角钢 根数 140*14角 140*14角 140*14角钢 钢总长 钢米重kg 总重(T) (米) 4 47.2 25.522 1.205 1.205 型号 LP2 小计 (2)+(4)*1.05 格构柱长 度(m) 11.3 单桩 400*200*1 400*200*1 400*200*10 钢板间距 400*200*1 0钢板总量 0钢板块重 钢板总重 0钢板数 (块) kg (T) (块) 0.75 64 1152 6.28 7.235 7.235 29.399 型号 LP2 小计 格构柱长 接头长度 实际角钢 格构柱数 度(m) (m) 用料(m) 量 11.3 0 11.3 18 单桩角钢 根数 140*14角 140*14角 140*14角钢 钢总长 钢米重kg 总重(T) (米) 4 813.6 25.522 20.765 20.765 型号 LP1 小计 (2)+(4)*1.05 格构柱长 度(m) 10.3 单桩 400*200*1 400*200*1 400*200*10 400*200*1 0钢板总量 0钢板块重 钢板总重 钢板间距 0钢板数 (块) kg (T) (块) 0.75 56 3416 6.28 21.452 21.452 89.874 型号 LP1 小计 格构柱长 接头长度 实际角钢 格构柱数 度(m) (m) 用料(m) 量 10.3 0 10.3 61 单桩角钢 根数 140*14角 140*14角 140*14角钢 钢总长 钢米重kg 总重(T) (米) 4 2513.2 25.522 64.142 64.142
格构柱计算
塔吊桩基础的计算书一. 参数信息塔吊型号: QTZ63 自重(包括压重):F1=450.80kN 最大起重荷载: F2=60.00kN塔吊倾覆力距: M=630.00kN.m 塔吊起重高度: H=101.00m 塔身宽度: B=1.80m桩混凝土等级: C35 承台混凝土等级:C35 保护层厚度: 50mm矩形承台边长: 4.00m 承台厚度: Hc=1.35m 承台箍筋间距: S=200mm承台钢筋级别: Ⅱ级承台预埋件埋深:h=0.5m 承台顶面埋深: D=0.00m桩直径: d=0.80m 桩间距: a=2.00m 桩钢筋级别: Ⅱ级桩入土深度: 34.00 桩型与工艺: 泥浆护壁钻(冲)孔灌注桩二. 塔吊基础承台顶面的竖向力与弯矩计算1. 塔吊自重(包括压重)F1=450.80kN2. 塔吊最大起重荷载F2=60.00kN作用于桩基承台顶面的竖向力 F=F1+F2=510.80kN塔吊的倾覆力矩 M=1.4×630.00=882.00kN.m三. 矩形承台弯矩的计算计算简图：图中x轴的方向是随机变化的，设计计算时应按照倾覆力矩M最不利方向进行验算。
1. 桩顶竖向力的计算(依据《建筑桩基础技术规范》JGJ94-94的第5.1.1条)其中 n──单桩个数，n=4；F──作用于桩基承台顶面的竖向力设计值，F=510.80kN；G──桩基承台的自重，G=25.0×Bc×Bc×Hc+20.0×Bc×Bc×D=540.00kN；M x,M y──承台底面的弯矩设计值(kN.m)；x i,y i──单桩相对承台中心轴的XY方向距离(m)；N i──单桩桩顶竖向力设计值(kN)。
经计算得到单桩桩顶竖向力设计值:最大压力：N=1.2×(510.80+540.00)/4+882.00×(2.00×1.414/2)/[2×(2.00×1.414/2)2]=627.12kN最大拔力：N=(510.80+540.00)/4-882.00×(2.00×1.414/2)/[2×(2.00×1.414/2)2]=-49.18kN2. 矩形承台弯矩的计算(依据《建筑桩基础技术规范》JGJ94-94的第5.6.1条)其中 M x1,M y1──计算截面处XY方向的弯矩设计值(kN.m)；x i,y i──单桩相对承台中心轴的XY方向距离(m)；N i1──扣除承台自重的单桩桩顶竖向力设计值(kN)，N i1=N i-G/n。

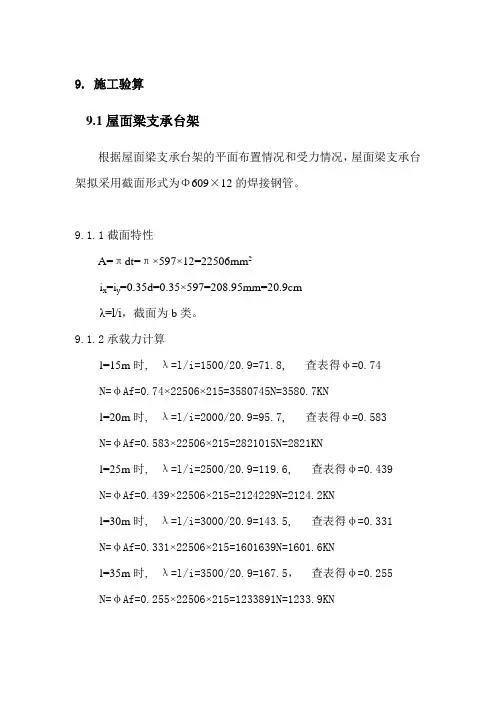

格构柱胎架计算
9. 施工验算9.1屋面梁支承台架根据屋面梁支承台架的平面布置情况和受力情况，屋面梁支承台架拟采用截面形式为Φ609×12的焊接钢管。
9.1.1截面特性A=πdt=π×597×12=22506mm2i x=i y=0.35d=0.35×597=208.95mm=20.9cmλ=l/i，截面为b类。
9.1.2承载力计算l=15m时, λ=l/i=1500/20.9=71.8, 查表得φ=0.74N=φAf=0.74×22506×215=3580745N=3580.7KNl=20m时, λ=l/i=2000/20.9=95.7, 查表得φ=0.583N=φAf=0.583×22506×215=2821015N=2821KNl=25m时, λ=l/i=2500/20.9=119.6, 查表得φ=0.439N=φAf=0.439×22506×215=2124229N=2124.2KNl=30m时, λ=l/i=3000/20.9=143.5, 查表得φ=0.331N=φAf=0.331×22506×215=1601639N=1601.6KNl=35m时, λ=l/i=3500/20.9=167.5，查表得φ=0.255N=φAf=0.255×22506×215=1233891N=1233.9KN9.2主拱支承台架根据主拱的分段情况和主拱支承台架的平面布置情况，主拱支承台架拟选用由角钢组成的格构式支架，如图所示：9.2.1组合截面规格为1000×1000组合截面规格为1000×1000，单肢采用L90×8的角钢、缀条采用L63×8的角钢，缀条间距为1m。
①截面特性角钢L63×8的截面特性：A=9.51cm2、I x=34.5cm4、i x=1.90cm、i x0=2.4cm、i y0=1.23cm、z=1.85cm角钢L90×8的截面特性：A=13.9cm2I x=109cm4 、i x=2.76cm、i x0=3.48cmI y=I xi y=i x=√(长细比A/A1x=(4×A/A1y=(4×λ1max②承载力计算l=15m时, λx=λy=l/i=1500/47.6=31.5换算长细比λ0x=λ0y=33.3, 查表得φ=0.924N=φAf=1104549N=1104.5KNl=20m时, λx=λy=l/i=2000/47.6=42换算长细比λ0x=λ0y=43.4, 查表得φ=0.885N=φAf=1057929N=1057.9KNl=25m时, λx=λy=l/i=2500/47.6=52.5换算长细比λ0x=λ0y=53.6, 查表得φ=0.84N=φAf=1004136N=1004.1KNl=30m时, λx=λy=l/i=3000/47.6=63换算长细比λ0x=λ0y=63.9, 查表得φ=0.786N=φAf=939584N=939.6KNl=35m时, λx=λy =l/i=3500/47.6=73.5换算长细比λ0x=λ0y=74.3, 查表得φ=0.724N=φAf=865469N=865.5KN③单肢承载力λ1=l1/i1=1000/17.8=56.2，查表得φ1=0.827N1=φ1A1F=247149N=247.1KN9.2.2组合截面规格为1500×1500组合截面规格为1500×1500，单肢采用L90×8的角钢、缀条采用L63×8的角钢，缀条间距为1m。
格构柱计算——精选推荐
格构柱计算塔吊桩基础的计算书⼀. 参数信息塔吊型号: QTZ63 ⾃重(包括压重):F1=450.80kN 最⼤起重荷载: F2=60.00kN塔吊倾覆⼒距: M=630.00kN.m 塔吊起重⾼度: H=101.00m 塔⾝宽度: B=1.80m桩混凝⼟等级: C35 承台混凝⼟等级:C35 保护层厚度: 50mm矩形承台边长: 4.00m 承台厚度: Hc=1.35m 承台箍筋间距: S=200mm承台钢筋级别: Ⅱ级承台预埋件埋深:h=0.5m 承台顶⾯埋深: D=0.00m桩直径: d=0.80m 桩间距: a=2.00m 桩钢筋级别: Ⅱ级桩⼊⼟深度: 34.00 桩型与⼯艺: 泥浆护壁钻(冲)孔灌注桩⼆. 塔吊基础承台顶⾯的竖向⼒与弯矩计算1. 塔吊⾃重(包括压重)F1=450.80kN2. 塔吊最⼤起重荷载F2=60.00kN作⽤于桩基承台顶⾯的竖向⼒ F=F1+F2=510.80kN塔吊的倾覆⼒矩 M=1.4×630.00=882.00kN.m三. 矩形承台弯矩的计算计算简图：图中x轴的⽅向是随机变化的，设计计算时应按照倾覆⼒矩M最不利⽅向进⾏验算。
1. 桩顶竖向⼒的计算(依据《建筑桩基础技术规范》JGJ94-94的第5.1.1条)其中 n──单桩个数，n=4；F──作⽤于桩基承台顶⾯的竖向⼒设计值，F=510.80kN；G──桩基承台的⾃重，G=25.0×Bc×Bc×Hc+20.0×Bc×Bc×D=540.00kN；M x,M y──承台底⾯的弯矩设计值(kN.m)；x i,y i──单桩相对承台中⼼轴的XY⽅向距离(m)；N i──单桩桩顶竖向⼒设计值(kN)。
经计算得到单桩桩顶竖向⼒设计值:最⼤压⼒：N=1.2×(510.80+540.00)/4+882.00×(2.00×1.414/2)/[2×(2.00×1.414/2)2]=627.12kN最⼤拔⼒：N=(510.80+540.00)/4-882.00×(2.00×1.414/2)/[2×(2.00×1.414/2)2]=-49.18kN2. 矩形承台弯矩的计算(依据《建筑桩基础技术规范》JGJ94-94的第5.6.1条)其中 M x1,M y1──计算截⾯处XY⽅向的弯矩设计值(kN.m)；x i,y i──单桩相对承台中⼼轴的XY⽅向距离(m)；N i1──扣除承台⾃重的单桩桩顶竖向⼒设计值(kN)，N i1=N i-G/n。
塔吊基础计算（格构柱）
塔吊基础计算（格构柱）塔吊基础计算（格构柱）八、基础验算基础承受的垂直力：P=449KN 基础承受的水平力： H=71KN 基础承受的倾翻力矩： M=1668KN.m(一)、塔吊桩竖向承载力计算：1、单桩桩顶竖向力计算：单桩竖向力设计值按下式计算：Q ik=( P + G )/n ± M/a2式中：Q ik—相应于荷载效应标准组合偏心竖向力作用下第i根桩的竖向力；P—塔吊桩基础承受的垂直力，P=449KN；G—桩承台自重，G=(4.8×4.8×0.4+4.8×4.8×1.3)×25=979.2KN;P+G=449+979.2=1428.2KNn—桩根数，n=4；M—桩基础承受的倾翻力矩，M=1668+71×1.3=1760.3KN.m；a—桩中心距，a=3.2m。
Q ik=1428.2/4±1760.3/3.2×2单桩最大压力： Q压=357.05+389.03=746.08KN单桩最大拔力： Q拔=357.05-389.03=-31.98KN2、桩承载力计算：(1)、单桩竖向承载力特征值按下式计算：R a = q pa A P+u P∑q sia L i式中： R a—单桩竖向承载力特征值；q pa、q sia—桩端阻力，桩侧阻力特征值；A P—桩底端横截面面积；u P—桩身周边长度；L i—第i层岩土层的厚度。
5号塔吊桩：对应的是8-8剖的Z52。
桩顶标高为-6.8m，绝对标高为-1.9m，取有效桩长52m，桩端进入6-1粘土层2.19m。
a=1813.51>746.08KN 满足要求3、承台基础的验算（1）承台弯矩计算Mx1=My1=2×(746.08-979.2/4)×(3.2/1.414)=2268.88KN〃m （2）承台截面受力主筋配筋面积As=1.4×2268.88×106/(0.9×1300×310)=8757.7mm2塔吊承台配筋采用22@180双层双向计27根，Ag＝10258.38mm2>As（3）承台截面抗剪切验算实际计算：βfcb0h0＋ 1.25fyAsv h0/（s ）=（0.05×16.7×4800×1250＋ 1.25×310×8757.7×1250/180）×103=28576.7KN ＞＞γ0V=1.0×746.08=746.08KN经过计算承台完全可以满足抗剪要求。
钢格构柱重量计算稿(带计算式)
编号顶标高底标高长度格构柱数量零件编号规格厚度宽度P1-1-2.5-32.2029.73立柱4L180*16P1-1钢板4-14*300*58014300 P1-2-2.5-37.0034.51立柱4L180*16P1-2钢板4-14*300*58014300 P1-3-2.5-33.0030.53立柱4L180*16P1-3钢板4-14*300*58014300 P1-4-2.5-32.8030.33立柱4L180*16P1-4钢板4-14*300*58014300 P1-5-2.5-38.6536.151立柱4L180*16P1-5钢板4-14*300*58014300 P2-1-2.5-32.2029.714立柱4L180*16P2-1钢板4-14*300*58014300 P2-2-2.5-33.0030.53立柱4L180*16P2-2钢板4-14*300*58014300 P3-1-1.0-32.2031.212立柱4L180*18P3-1钢板4-14*300*58014300 P3-2-1.0-38.00371立柱4L180*18P3-2钢板4-14*300*58014300 P3-3-1.0-33.3032.31立柱4L180*18P3-3钢板4-14*300*58014300 P3-4-1.0-42.7541.751立柱4L180*18P3-4钢板4-14*300*58014300 P3-5-1.0-39.9538.951立柱4L180*18P3-5钢板4-14*300*58014300 P4-1.0-32.2031.24立柱4L180*18P4钢板4-14*300*58014300 P4-1.0-33.00321立柱4L180*18P4钢板4-14*300*58014300 P5-1.0-42.7541.751立柱4L180*18P5钢板4-14*300*58014300 P6-1-2.5-32.2029.742立柱4L180*18P6-1钢板4-14*450*58014450 P6-2-2.5-37.4034.93立柱4L180*18P6-2钢板4-14*450*58014450 P6-3-2.5-40.2537.755立柱4L180*18P6-3钢板4-14*450*58014450 P6-4-2.5-38.6036.12立柱4L180*18P6-4钢板4-14*450*58014450 P6-5-2.5-32.8030.39立柱4L180*18P6-5钢板4-14*450*58014450 P6-6-2.5-38.6536.152立柱4L180*18P6-6钢板4-14*450*58014450 P6-7-2.5-39.9537.451立柱4L180*18P6-7钢板4-14*450*58014450 P6-8-2.5-32.7030.210立柱4L180*18P6-8钢板4-14*450*58014450 P6-9-2.5-33.0030.56立柱4L180*18P6-9钢板4-14*450*58014450 P7-1-2.5-32.2029.7108立柱4L180*18P7-1钢板4-14*450*58014450P7-2-2.5-39.9537.451立柱4L180*18P7-2钢板4-14*450*58014450 P7-3-2.5-32.7030.22立柱4L180*18P7-3钢板4-14*450*58014450 P7-4-2.5-39.0536.551立柱4L180*18P7-4钢板4-14*450*58014450 P7-5-2.5-38.6036.11立柱4L180*18P7-5钢板4-14*450*58014450 P7-6-2.5-40.2537.751立柱4L180*18P7-6钢板4-14*450*58014450 P7-7-2.5-32.8030.37立柱4L180*18P7-7钢板4-14*450*58014450 P7-8-2.5-33.0030.51立柱4L180*18P7-8钢板4-14*450*58014450 P7-9-2.5-37.0034.51立柱4L180*18P7-9钢板4-14*450*58014450 P8-1-1.0-32.2031.265立柱4L200*18P8-1钢板4-14*450*58014450 P8-2-1.0-39.0538.054立柱4L200*18P8-2钢板4-14*450*58014450 P8-3-1.0-38.6537.651立柱4L200*18P8-3钢板4-14*450*58014450 P8-4-1.0-36.6535.651立柱4L200*18P8-4钢板4-14*450*58014450 P8-5-1.0-33.3032.38立柱4L200*18P8-5钢板4-14*450*58014450 P8-6-1.0-39.6538.651立柱4L200*18P8-6钢板4-14*450*58014450 P8-7-1.0-37.3536.352立柱4L200*18P8-7钢板4-14*450*58014450 P8-8-1.0-38.00371立柱4L200*18P8-8钢板4-14*450*58014450 P8-9-1.0-36.5035.54立柱4L200*18P8-9钢板4-14*450*58014450 P8-10-1.0-40.0539.053立柱4L200*18P8-10钢板4-14*450*58014450 P8-11-1.0-42.7541.754立柱4L200*18P8-11钢板4-14*450*58014450 P8-12-1.0-37.3536.353立柱4L200*18P8-12钢板4-14*450*58014450 P8-13-1.0-33.5032.510立柱4L200*18P8-13钢板4-14*450*58014450 P8-14-1.0-33.00324立柱4L200*18P8-14钢板4-14*450*58014450 P8-15-1.0-39.9538.951立柱4L200*18P8-15钢板4-14*450*58014450 P8-16-1.0-38.3037.32立柱4L200*18P8-16钢板4-14*450*58014450 P8-17-1.0-32.7031.75立柱4L200*18P8-17钢板4-14*450*58014450 P9-1-1.0-32.2031.2121立柱4L200*18P9-1钢板4-14*450*58014450 P9-2-1.0-39.0538.052立柱4L200*18P9-2钢板4-14*450*58014450 P9-3-1.0-33.3032.33立柱4L200*18P9-3钢板4-14*450*58014450 P9-4-1.0-38.6537.652立柱4L200*18P9-4钢板4-14*450*58014450 P10-1-1.0-36.5035.51立柱4L200*18P10-1钢板4-14*450*58014450 P10-2-1.0-42.7541.752立柱4L200*18P10-2钢板4-14*450*58014450 P10-3-1.0-37.00362立柱4L200*18P10-3钢板4-14*450*58014450 P10-4-1.0-33.5032.51立柱4L200*18P10-4钢板4-14*450*58014450长度每米比重每米重量合计每米重每12米重量每12米总重总重钢板数量43.5174250.520883388.351685807.8576.5130032894343.5174250.520883388.360035807.8576.5130038255043.5174250.520883388.353075807.8576.5130034424543.5174250.520883388.352725807.8576.5130033664443.5174250.520883388.362905807.8576.5130040545343.5174250.520883388.351685807.8576.5130032894343.5174250.520883388.353075807.8576.5130034424548.6194.4270.92332.83633.160655807.8576.5130035194648.6194.4270.92332.83633.171935807.8576.5130041305448.6194.4270.92332.83633.162795807.8576.5130035954748.6194.4270.92332.83633.181165807.8576.5130046666148.6194.4270.92332.83633.175725807.8576.5130043605748.6194.4270.92332.83633.160655807.8576.5130035194648.6194.4270.92332.83633.162215807.8576.5130035954748.6194.4270.92332.83633.181165807.8576.5130046666148.6194.4309.12332.84283.357745807.85114.7195149344348.6194.4309.12332.84283.367855807.85114.7195158525148.6194.4309.12332.84283.373395807.85114.7195163105548.6194.4309.12332.84283.370185807.85114.7195160815348.6194.4309.12332.84283.358905807.85114.7195150484448.6194.4309.12332.84283.370285807.85114.7195160815348.6194.4309.12332.84283.372805807.85114.7195163105548.6194.4309.12332.84283.358715807.85114.7195150484448.6194.4309.12332.84283.359295807.85114.7195151634548.6194.4309.12332.84283.357745807.85114.7195149344348.6194.4309.12332.84283.372805807.85114.7195163105548.6194.4309.12332.84283.358715807.85114.7195150484448.6194.4309.12332.84283.371055807.85114.7195160815348.6194.4309.12332.84283.370185807.85114.7195160815348.6194.4309.12332.84283.373395807.85114.7195163105548.6194.4309.12332.84283.358905807.85114.7195150484448.6194.4309.12332.84283.359295807.85114.7195151634548.6194.4309.12332.84283.367075807.85114.7195157375054.4217.6332.32611.24561.767895807.85114.7195152784654.4217.6332.32611.24561.782805807.85114.7195163105554.4217.6332.32611.24561.781935807.85114.7195163105554.4217.6332.32611.24561.777575807.85114.7195159665254.4217.6332.32611.24561.770285807.85114.7195153934754.4217.6332.32611.24561.784105807.85114.7195164255654.4217.6332.32611.24561.779105807.85114.7195160815354.4217.6332.32611.24561.780515807.85114.7195161965454.4217.6332.32611.24561.777255807.85114.7195159665254.4217.6332.32611.24561.784975807.85114.7195165405754.4217.6332.32611.24561.790855807.85114.7195169996154.4217.6332.32611.24561.779105807.85114.7195160815354.4217.6332.32611.24561.770725807.85114.7195153934754.4217.6332.32611.24561.769635807.85114.7195153934754.4217.6332.32611.24561.784765807.85114.7195165405754.4217.6332.32611.24561.781165807.85114.7195161965454.4217.6332.32611.24561.768985807.85114.7195152784654.4217.6332.32611.24561.767895807.85114.7195152784654.4217.6332.32611.24561.782805807.85114.7195163105554.4217.6332.32611.24561.770285807.85114.7195153934754.4217.6332.32611.24561.781935807.85114.7195163105554.4217.6332.32611.24561.777255807.85114.7195159665254.4217.6332.32611.24561.790855807.85114.7195169996154.4217.6332.32611.24561.778345807.85114.7195159665254.4217.6332.32611.24561.770725807.85114.71951539347单件总重总重分段数量8457253713 982898283 8749262473 8638259133 10344103444 84571183963 8749262473 95841150063 11323113234 987498743 12782127824 11932119324 9584383353 981698163 12782127824 107074497073 12636379083 136******** 130******** 10939984483 131******** 135******** 109191091923 11092665543 1070711563903135******** 10919218383 131******** 130******** 136******** 10939765713 11092110923 12444124443 120677843523 14590583614 14503145034 137******** 12421993683 14835148354 139******** 14247142474 136******** 150******** 16084643354 139******** 124651246463 12356494233 150******** 14312286244 12176608793 120671460102314590291804 12421372633 14503290064 136******** 16084321674 138******** 12465124653 kg5845734t5845.734。
格构柱受力计算书
格构柱受力计算书计算依据：(1)《钢结构设计规范》(GB50017-2003)。
(2)《钢结构设计与计算》1. 格构柱截面的力学特性：格构柱的截面尺寸为0.65×0.65m；主肢选用:18号角钢b×d×r=180×18×18mm；缀条选用:20号角钢b×d×r=180×24×18mm；主肢的截面力学参数为 A0=61.95cm2，Z0=5.13cm，Ix0=1881.12cm4，Iy0=3338.25cm4；缀条的截面力学参数为 At=61.95cm2；格构柱截面示意图格构柱的y-y轴截面总惯性矩：格构柱的x-x轴截面总惯性矩：经过计算得到：Ix=4×[1881.12+61.95×(65/2-5.13)2]=193155.64cm4；Iy=4×[1881.12+61.95×(65/2-5.13)2]=193155.64 cm4；2. 格构柱的长细比计算：格构柱主肢的长细比计算公式：其中 H ──格构柱的总计算长度，取18.40m；I ──格构柱的截面惯性矩，取,Ix=193155.64cm4，Iy=193155.64cm4；A0 ──一个主肢的截面面积，取61.95cm2。
经过计算得到x=65.90,y=65.90。
3. 格构柱的整体稳定性计算：格构柱在弯矩作用平面内的整体稳定性计算公式：其中 N ──轴心压力的计算值(N)；取 N=4×105N；A──格构柱横截面的毛截面面积，取4×61.95cm2；──轴心受压构件弯矩作用平面内的稳定系数；根据换算长细比0x=65.9,0y=65.90≤150（容许长细比）满足要求!经过计算得到：X方向的强度值为20.85N/mm2，不大于设计强度205N/mm2,所以满足要求!Y方向的强度值为20.85N/mm2，不大于设计强度205N/mm2,所以满足要求!（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。
格构柱受力计算书
格构柱受力计算书
计算依据：
(1)《钢结构设计规范》(GB50017-2003)。
(2)《钢结构设计与计算》
1. 格构柱截面的力学特性：
格构柱的截面尺寸为×；
主肢选用:18号角钢b×d×r=180×18×18mm；
缀条选用:20号角钢b×d×r=180×24×18mm；
主肢的截面力学参数为A0=，Z0=，
Ix0=，Iy0=；
缀条的截面力学参数为At=；
格构柱截面示意图
格构柱的y-y轴截面总惯性矩：
格构柱的x-x轴截面总惯性矩：
经过计算得到：
Ix=4×[+×(65/2]=；
Iy=4×[+×(65/2]= cm4；
2. 格构柱的长细比计算：
格构柱主肢的长细比计算公式：
其中H ──格构柱的总计算长度，取；
I ──格构柱的截面惯性矩，取,Ix=，Iy=；
A0 ──一个主肢的截面面积，取。
经过计算得到x=,y=。
3. 格构柱的整体稳定性计算：
格构柱在弯矩作用平面内的整体稳定性计算公式：
其中N ──轴心压力的计算值(N)；取N=4×105N；
A──格构柱横截面的毛截面面积，取4×；
──轴心受压构件弯矩作用平面内的稳定系数；
根据换算长细比0x=,0y=≤150（容许长细比）满足要求!
经过计算得到：
X方向的强度值为mm2，不大于设计强度205N/mm2,所以满足要求!
Y方向的强度值为mm2，不大于设计强度205N/mm2,所以满足要求!。
钢格构柱计算.docx
格构柱角钢:格构柱长接头长度实际角钢格构柱数单桩角钢根140*14角140*14角140*14角钢序号型号钢总长度(m)(m)用料 (m)量数钢米重 kg总重 (T)( 米)1LP110.3010.36142513.225.52264.142 2小计64.142缀板:单桩400*200*1400*200*1400*200*10格构柱长400*200*1序号型号钢板间距0钢板总量0钢板块重钢板总重度(m)0钢板数( 块)kg(T)( 块)3LP110.30.75563416 6.2821.452 4小计21.452合计(2)+(4)*1.0589.874角钢:格构柱长接头长度实际角钢格构柱数单桩角钢根140*14角140*14角140*14角钢序号型号钢总长度(m)(m)用料 (m)量数钢米重 kg总重 (T)( 米)1LP211.3011.3184813.625.52220.765 2小计20.765缀板:单桩400*200*1400*200*1400*200*10格构柱长400*200*1序号型号钢板间距0钢板总量0钢板块重钢板总重度(m)0钢板数( 块)kg(T)( 块)3LP211.30.75641152 6.287.235 4小计7.235合计(2)+(4)*1.0529.399角钢:格构柱长接头长度实际角钢格构柱数单桩角钢根140*14角140*14角140*14角钢序号型号钢总长度(m)(m)用料 (m)量数钢米重 kg总重 (T)( 米)1LP311.8011.81447.225.522 1.205 2小计 1.205缀板:单桩400*200*1400*200*1400*200*10格构柱长400*200*1序号型号钢板间距0钢板总量0钢板块重钢板总重度(m)0钢板数( 块)kg(T)( 块)3LP311.80.756464 6.280.402 4小计0.402合计(2)+(4)*1.05 1.687120.960。
格构柱计算
七、单根总重
G=2.4+0.676+0.046+0.083+0.083=3.288吨
八、总根数：
157-205=154.5
九、总重：
3.288×154.5=507.99吨
十、总金额：507.99×2550=1295389.8元
1、200×200×14三角钢板8块
M1=0.2×0.2×4=0.16 m2
2、950×200×14钢板2块
M2=0.95×.02×2=0.38 m2
3、550×200×14钢板2块
M3=0.55×0.2×2=0.22 m2
4、总体积：（M1+M2+M3）×0.014=0.01064m3
5、总重量：0.01064m3×7.85=0.083524=0.083吨
