聚晶金刚石PCD和聚晶金刚石复合片PDC的优缺点
PCD及PDC钻头在石油钻井中的应用
86近几年来，PCD及PDC钻头被广泛应用于地质勘探中，PDC钻头常被用在中硬地质的钻井中，这种地质形态比较特殊，在钻井过程中受地质影响的程度较大，深部钻井的速度会降低。
采用PDC钻头进行钻井可以取得较好的效果。
PCD则多用于钻头扩孔器的保径中，效果显著。
1 PCD及PDC钻头优缺点分析人造金刚石具有比硬质合金更高的耐磨性，PDC探头主要优点是钻头的结构相对简单，PDC切削齿为其主要工作部件，耐磨性较强，钻头自身无旋转部件，因此也被称为“固定式探头”。
早期这一探头只可在软页岩地层内使用，后来随着其性能逐渐提升，同时钻头结构不断优化，故现阶段PDC钻头已可在硬夹层、长段中硬岩地层中使用。
另外，PDC钻头对于地层有很强的针对性，在应用时需根据地层深度、各区块地层特征展开针对性工艺试验，并对PDC钻头进行合理选型。
PDC钻头比牙轮钻头的机械钻速更高，在较小钻压下即可实现高压牙轮钻头所实现的机械钻速，且可促使钻机负荷降低，同时可降低整个系统的运行成本。
聚晶PCD主要拉拔用有色金属和黑色金属线材，与硬质合金拉丝模相比，其耐用度要高出数百倍，且比人造及天然大颗粒单晶金刚石拉丝模更高。
目前市场中所用PCD是由钴做结合剂的，这是因其具有较好的耐磨性、强度较高，使用使命较长，且拉丝的成本较低。
2 适合PCD及PDC钻头的地质分析对于石油工业的钻井而言，选择合适的钻头至关重要，对于深井且地质为岩石的区域需选择PDC钻头以及与之相应的钻井工具。
例如胜利油田，它的地层较为复杂，多为沉积岩。
岩石的直径较大，粗砂岩的分布密度较强，对钻头的磨损强度相对较强，而PCD及PDC钻头以破岩为主，面对强大的岩石也会受到一定的损害，因此PDC钻头在进行钻井的过程中，选取适合型号的钻头是非常重要的。
对于胜利油田而言，应选择刮刀式的PDC钻头。
3 PCD及PDC钻头在石油钻井中的具体应用以胜利油田为例，分析其应用的效果，选用PCD及PDC钻头进行下井200次，共使用钻头90个，进井的长度为60000.25米，共用时间为6252小时左右，平均的钻进速度相对较高，总体费用有所降低，整体的效益得到了增加。
PDC钻头的特点与合理使用的探讨
174PDC钻头代表了钻头的一个新的发展阶段。
这种钻头通过破碎岩石作用钻进岩石。
安全系数高，风险低。
金刚石复合片为聚晶片，后约1/32in，镶嵌在已植入钻头本体预先所钻的洞内的碳化物金属块里。
1 PDC钻头的结构PDC钻头结构有钢体与胎体两种类型，其中胎体钻头的材料为铸造碳化钨粉，经烧结制成钻头，在烧结时钻头工作面留下窝槽，然后再在窝槽上直接焊接复合片。
钢体钻头的材料为整块合金钢经机械加工铸成，然后在碳化钨齿柱上将复合片制成切削齿，并将切削齿镶嵌在钻头体上，保径部位也是将金刚石块或其他耐磨性材料镶嵌在钻头体上，为防止冲蚀，可在钻头工作面上喷涂一层耐磨材料。
PDC钻头工作面的几何形状其对钻头的稳定性、井底清洗、钻头磨损及钻头各部荷载的分布都有明显的影响。
钻头工作面性状有五个基本要素，包括顶部、内锥、肩部、侧面与保径。
2 PDC钻头的工作原理PDC钻头实际上就是微型切削片刮刀钻头，所以PDC 钻头的工作原理基本与刮刀钻头的基本相同，在软至中硬的地层中钻头通过剪切方式将岩石破碎，在较小的钻压下就能够完成高机械钻速。
由于聚晶金刚石层极薄（1mm）左右、极硬，且比碳化钨衬底的耐磨性高100倍以上，因此在切削岩石过程中刃口能保持自锐。
3 PDC钻头的特点PDC钻头特点主要有以下几个方面：即没有活动的零件，切削钻用能力强，钻头有较长的使用寿命，和比其它类型钻头相比较其机械钻速和抗冲击性更高，最适合于井下动力钻井。
获得极高的机械钻速，与牙轮钻头相比，PDC钻头本身没有活动件，可防止掉牙轮等井下事故与复杂情况的发生。
4 PDC钻头适用性PDC钻头主要在软至中硬地层中比较适用，地层有适度的研磨性，PDC钻头在砾石、燧石及大段不均质地层中应该避免使用。
同时根据地层的具体情况要选择合适的PDC钻头，当遇到硬且脆的地层则要选择布齿密度大、切削齿初刃小的钻头类型；遇到软土地层则需要选择布局密度小、切削齿初刃大的钻头，增加钻头的吃入深度以及有助于井底清洗，防止钻头泥包。
PCD及PDC钻头在石油钻井中的应用
PCD及PDC钻头在石油钻井中的应用作者：张文敏来源：《中小企业管理与科技·上中下旬刊》 2017年第7期1 引言PCD 钻头即金刚石聚晶钻头，PDC 钻头即金刚石复合片钻头，两者在硬度上很大，因此目前在石油钻井的硬地层中得到了十分广泛的应用。
在应用PCD 及PDC 钻头对硬地层复杂地质环境的石油钻井时，虽然具备诸多优势，但在一些特殊的地质环境中却并不适用，因此对PCD 及PDC 钻头在石油钻井中的应用展开分析具有十分重要的现实意义。
基于此，文章重点就PCD 及PDC 钻头在石油钻井行业中的应用分四个部分展开了分析，提出了一些可供参考的观点和建议，以下是具体内容。
2 PCD 及PDC 钻头在石油钻井应用的特点PCD 钻头采用的是金刚石聚晶模式，在聚晶过程中采用的是黑色金属线和有色金属线材料，和一般的硬质合金拉丝模相比，其在耐用度上提升了数百倍。
因此，PCD 钻头在使用钻井中应用的主要优势，即在保障硬度的前提下耐用性极高。
目前钴是最为常用的一种PCD 钻头结合剂，其具有强度高、耐磨性好等诸多优势，同时拉丝的成本也很低，十分适用于石油钻井作业中。
PDC 钻头的优点主要集中于钻头结构简单和耐磨性高两点上。
PDC 钻头所采用的人造金刚石，其比硬质合金的耐磨性更高，在钻头构成上，切削齿是其主要部件，在工作中无需钻头自身钻头，因此PDC 钻头也被称作固定式探头。
在PDC 钻头的使用早期，主要是在一些软页岩层中使用，而随着PDC 钻头在性能和结构上的不断优化。
目前PDC 钻头已经可以在长段中硬岩地层和硬夹层中使用。
此外，PDC 钻头还有高针对性的优势，可根据钻进地层的各区块地质特征以及地层的深度采用针对性的钻进工艺，选择更为合理的钻进方案[1]。
3 PCD 及PDC 钻头应用于石油钻井中的适用地质环境PCD 及PDC 钻头在石油钻井作业的使用中，并不是所有的地质环境都可以发挥出最大的使用效果，在具体的使用过程中也需要基于不同的地质环境选择不同的PCD 及PDC 钻头类型。
PDC钻头的特点
PDC钻头的特点
1973年美国开发了聚晶金刚石复合片钻头，国外广泛应用于软-中硬地层。
在中东和北海的深井及海洋钻井中首先获得了高井尺、高钻速，大大缩短了建井周期，降低了钻井成本，受到了钻境界的广泛重视，成为钻井工具的一项重大成就。
国内对PDC钻头也引起了极大
的关注和兴趣，随着钻井技术人员对PDC钻头的认识和实践，它正在逐步取得较好的使用效果。
按钻头材料及切削齿结构划分，PDC钻头有钢体和胎体两大类别(间上图1-2)
胎体钻头用碳化钨粉末烧结而成，用人造聚晶金刚石复合片钎焊在碳化钨胎体上，用天然金刚石保径。
碳化钨胎体耐冲蚀、耐磨、强度高、保径效果好。
钻头水眼水道面积可以根据钻井工艺需要的水力参数来设计，有较大的灵活性。
胎体外形可以根据地层特点设计，变化胎体形状只要改变模具而不需要增加设备。
钢体PDC钻头，是用镍、铬、钼合金机械加工成形。
经过热处理后在钻头体上钻孔，强人造聚晶金刚石复合片压入(紧配合)钻头体内，用柱状碳化钨保径。
它比胎体钻头成本低20%左右，但不耐磨且易被冲蚀。

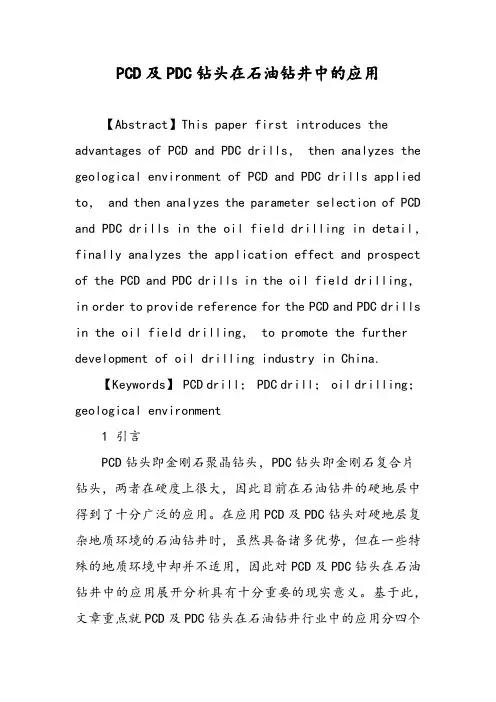

PCD及PDC钻头在石油钻井中的应用
PCD及PDC钻头在石油钻井中的应用【Abstract】This paper first introduces the advantages of PCD and PDC drills， then analyzes the geological environment of PCD and PDC drills applied to， and then analyzes the parameter selection of PCD and PDC drills in the oil field drilling in detail，finally analyzes the application effect and prospect of the PCD and PDC drills in the oil field drilling，in order to provide reference for the PCD and PDC drills in the oil field drilling， to promote the further development of oil drilling industry in China.【Keywords】 PCD drill； PDC drill； oil drilling；geological environment1 引言PCD钻头即金刚石聚晶钻头，PDC钻头即金刚石复合片钻头，两者在硬度上很大，因此目前在石油钻井的硬地层中得到了十分广泛的应用。
在应用PCD及PDC钻头对硬地层复杂地质环境的石油钻井时，虽然具备诸多优势，但在一些特殊的地质环境中却并不适用，因此对PCD及PDC钻头在石油钻井中的应用展开分析具有十分重要的现实意义。
基于此，文章重点就PCD及PDC钻头在石油钻井行业中的应用分四个部分展开了分析，提出了一些可供参考的观点和建议，以下是具体内容。
pdc钻头分析
PDC钻头英文：Polycrystalline Diamond Compact聚晶金刚石复合片钻头的简称。
是石油钻井行业常用的一种钻井工具。
PDC产品性能不断改进。
在过去的几年间，PDC切削齿的质量和类型都发生了巨大的变化。
如果将２０世纪８０年代的齿与当今的齿进行比较的话，差异是相当大的。
由于混合工艺与制造工艺的变化，当今的切削齿的质量性能要好得多，使钻头的抗冲蚀以及抗冲击能力都大为提高。
工程师们还对碳化钨基片与人造金刚石之间的界面进行了优化，以提高切削齿的韧性。
层状金刚石工艺方面的革新也被用于提高产品的抗磨蚀性和热稳定性。
除了材料和制造工艺方面的发展以外，PDC产品在齿的设计技术和布齿方面也实现了重大的突破。
现在，PDC产品已可被用于以前所不能应用的地区，如更硬、磨蚀性更强和多变的地层。
这种向新领域中的扩展，对金刚石（固定切削齿）钻头和牙轮钻头之间的平衡发生了很大的影响。
8-1/2TD164A 4刀翼PDC钻头2TD194B 4刀翼PDC钻头8-1/2TD165A 5刀翼PDC钻头8-1/2TD196A 6刀翼PDC钻头9TD195A5刀翼PDC钻头9-1/2TD166A 6刀翼PDC钻头最初，PDC 钻头只能被用于软页岩地层中，原因是硬的夹层会损坏钻头。
但由于新技术的出现以及结构的变化，目前PDC 钻头已能够用于钻硬夹层和长段的硬岩地层了。
PDC 钻头正越来越多地为人们所选用，特别是随着PDC 齿质量的不断提高，这种情况越发凸显。
由于钻头设计和齿的改进，PDC 钻头的可定向性也随之提高，这进一步削弱了过去在马达钻井中牙轮钻头的优势。
目前，PDC 钻头每天都在许多地层的钻井应用中排挤掉牙轮钻头的市场。
PDC 钻头厚层砾岩钻进技术探索与实践:为了降低海上钻井作业成本、提高作业效率,开发了PDC 钻头厚层砾岩钻进技术.在保持普通PDC 钻头快速切削性能的基础上,通过优选新型高强度PDC 切削 齿、改进钻头切削结构提高钻头的整体强度,通过采用后倾角渐变、力平衡设计、加强切削齿保护等方法提高钻头的稳定性,并且在使用中通过优化钻具组合、采用 合理的钻井参数和"中低排量-中低转速-中高钻压"的平稳钻进模式预防PDC 钻头在砾岩段的先期破坏,有效延长了钻头在砾岩钻进中的寿命.应用该技术实现 了用PDC 钻头在辽东湾一次性钻穿馆陶组和东营组上部疏松地层中垂厚近80 m 的砾岩段,有的井钻穿砾岩段后又直接钻下部中硬地层至完钻井深.采用PDC 钻头厚层砾岩钻进技术,可以大量节省海上钻井作业时间,显著降低钻井费用.PDC 钻头工程技术措施石油钻井装备:1）、首先做好PDC 钻头的选型工作，钻头水眼、流道设计应利于排屑；2）、下入PDC 钻头之前，应充分循环泥浆，清洗井眼，防止起钻后滞留在井眼内的钻屑继续水化分散；3)、下钻时钻头不断刮削井壁，井壁上的泥饼或滞留于井内的钻屑会在钻头下堆积，到一定程度便会压实在钻头上，那么下钻中途进行循环，将钻头 冲洗干净也是有其必要的；4）、下钻过程中还应适当控制速度，防止钻头突然冲入砂桥，钻进一堆烂泥中；另外如果速度恰当，PDC 钻头会顺着上一只钻头所钻的螺旋形井眼轨道行 进，而不是在井壁上划拉下大量泥饼。
PDC使用注意
PDC钻头使用技术探索一.PDC钻头的主要特点1.PDC钻头所采用的聚晶金刚石复合片是由薄层人造金刚石和碳化钨片基体组成的，该复合片经高温高压粘合为不可分割的整体，金刚石层由许多小晶粒组成，晶粒以不规则的方式组合在一起，使复合片的强度和耐磨性达到最佳。
与牙轮钻头靠牙齿对岩石的冲击、压碎作用破碎岩石不同，PDC钻头主要依靠切削齿对岩石的剪切作用破碎岩石，利用剪切作用破碎岩石比压裂作用破碎岩石所需能量小得多，所以PDC钻头能以很小的钻压实现更有效的钻进，这一点对井斜的控制尤为重要。
2.PDC钻头在钻进中磨损缓慢而且具有自锐性，所以钻头在使用寿命期内，可保持切削齿锐利，可一直保持较高的机械钻速。
3. PDC钻头没有活动部件，所以钻头使用寿命长，没有金属物落井的危险。
4. PDC钻头依靠剪切作用破碎岩石，井底压差对钻头破碎岩石影响小，因而有利于在深井、高密度钻井液条件下获得较高的机械钻速。
5. PDC钻头对提高钻速、降低成本是十分有利的，但也有一些缺点：一是使用范围有局限性，对地层的选择性太强，一般只适宜在砂、泥岩地层使用；二是价格较高，有时使用PDC钻头在经济上不一定合算。
二. 根据地层特性选型地层硬度表1．地层级别为1—2的软地层，选用排屑空间大，清洗条件好，复合片直径不小于19毫米的大复合片钻头。
2．地层级别为3的软地层，选用低密度布齿，排屑空间大的常规复合片金刚石钻头或相当的大复合片金刚石钻头。
3．地层级别为4的软地层和5的中硬地层，选用中密度布齿或高密度布齿，排屑空间适中的常规复合片金刚石钻头。
4．对于含硬夹层的软--中硬地层，选用混合齿（热稳定聚晶金刚石和常规复合片金刚石）钻头和抗回旋钻头等。
5．对于易缩径地层，选用双心或偏心钻头；6．含砾或高研磨性岩石地层，不宜选用PDC钻头。
三.PDC钻头使用中易出现的问题及对策1.泥包问题。
产生钻头泥包现象的原因一般是泥浆性能差和操作不当所至，表现为泥浆高粘切、送钻切菜式，建议所用钻井液流变性要好，粘切一定要低，送钻力求均匀。
关于聚晶金刚石复合片，最全的都在这里~
关于聚晶金刚石复合片，最全的都在这里~聚晶金刚石复合材料是将聚晶金刚石薄层附着黏结在硬质合金衬底上的复合材料。
聚晶金刚石复合片兼有聚晶金刚石极高的耐磨性以及硬质合金的高抗冲击性。
金刚石层刃口锋利而且具有自锐性，能够始终保持切削刃的锐利，因此非常适用于石油和地质钻探中的软地层直至中硬地层的勘探，效果非常好。
聚晶金刚石复合片中的金刚石含量高达99%，故金刚石层硬度极高、耐磨性极好，其努氏硬度为6.5×104~7.0×104MPa，甚至更高。
硬质合金基体克服了聚晶金刚石硬而脆的不足，大大提高了产品整体的抗冲击韧性。
硬质合金的易焊接性则解决了聚晶金刚石很难通过焊接方法与其他材料结合的难题，可以使聚晶金刚石复合片竖直镶焊在钻头上。
聚晶金刚石复合片因自身性能优越，国内外竞相研制和生产，从而品种规格日益繁多，如图1所示。
主要特性：1 ) 具有极高的硬度。
聚晶金刚石的硬度为HV7500~9000，仅次于天然金刚石。
而且其硬度和耐磨性各向同性，不需选向。
其强度由于有韧性较高的硬质合金支撑，复合抗弯强度可达1500 MPa。
2 ) 具有很高的耐磨性。
聚晶金刚石的耐磨性一般为硬质合金的60~80倍。
在切削硬度较高(>HV1500)的非金属材料时，耐用度极高。
3) 具有较低的摩擦因数。
聚晶金刚石与有色金属的摩擦因数为0.1~0.3，而硬质合金与有色金属的摩擦因数是0.3~0.6。
由聚晶金刚石(简称PCD)材料制作的PCD刀具，与硬质合金刀具相比可降低切削力和切削温度约1/2~1/3。
4) 具有很高的导热性。
聚晶金刚石的导热系数是硬质合金的1.5~7倍，可以大大降低切削区的温度，提高刀具耐用度。
5) 具有较小的膨胀系数。
聚晶金刚石的线膨胀系数很小，约为一般钢的1/10。
另外，因为刀刃锋利，已加工表面加工硬化程度仅为硬质合金刀具的1/3左右，所以加工精度好。
6) 可以根据需要制作成各种尺寸和形状。
一文读懂聚晶金刚石PCD
一文读懂聚晶金刚石PCD聚晶金刚石(Polycrystalline Diamond，简称PCD)是20世纪70年代以来国际上开始研究使用的新型超硬材料，它是在高温1400℃、高压6GPa下烧结形成的。
聚晶金刚石既是工程材料，又是新型的功能性材料；既是高新技术产品，又是高效益的产品。
随着现代工业和科学技术的发展，聚晶金刚石以其优良的力、热、化学、声、光、电等性能，在现代工业、国防和高新技术等领域中得到日益广泛的应用。
聚晶金刚石刀具已成为现代切削加工中不可缺少的必要手段。
这主要体现在以下几个方面:(1) 高速切削、高稳定性加工(2) 超精密镜面加工(3) 干式切削、清洁化加工性能介绍(1) 高的硬度和耐磨性聚晶金刚石的硬度高达10000HV左右，是目前世界上人造物质中最硬的材料，比硬质合金及工程陶瓷的硬度高得多，由于聚晶金刚石硬度极高，并且各向同性，因而具有极佳的耐磨性。
(2) 摩擦系数低聚晶金刚石与一些有色金属的摩擦系数比其它材料都低，约为硬质合金的1/2左右。
低的摩擦系数不仅使变形和切削力降低，而且使切削时不产生积屑瘤，因而降低了加工表面粗糙度。
(3) 导热率高聚晶金刚石的导热率很高，比银、铜还要好，比一般硬质合金高得多，因此在切削过程中切削热容易散出，故切削温度较低。
(4) 加工精度高由于聚晶金刚石刀具具有较低的热膨胀系数和很高的弹性模量，因而在切削过程中刀具不易变形，在切削力的作用下刀具能保持其原始参数，长期保持锋利，切削精度高。
所以使用PCD刀具进行加工时，可以减小切削力和降低切削温度，提高刀具耐用度和切削率，获得良好的加工表面。
主要问题：PCD材料的高硬度和高耐磨性造成成型和表面光整加工非常困难，严重妨碍了它的推广应用。
常用加工方法：电火花加工、激光加工、化学加工、超声加工。
理想加工方法：磨削或研磨加工。
加工工艺介绍磨削加工鉴于聚晶金刚石的高硬度和耐磨性，其磨削加工主要有金刚石砂轮磨削、放电磨削和电解磨削等方式，其中最简单、有效的磨削加工方式是金刚石砂轮磨削。
金刚石刀具
金刚石刀具金刚石刀具具有极高的硬度和耐磨性、低摩擦系数、高弹性模量、高热导、低热膨胀系数，以及与非铁金属亲和力小等优点。
可以用于非金属硬脆材料如石墨、高耐磨材料、复合材料、高硅铝合金及其它韧性有色金属材料的精密加工。
金刚石刀具类型繁多，性能差异显著，不同类型金刚石刀具的结构、制备方法和应用领域有较大区别。
天然金刚石刀具目前主要用于紫铜及铜合金和金、银、铑等贵重有色金属，以及特殊零件的超精密镜面加工，如录相机磁盘、光学平面镜、多面镜和二次曲面镜等。
但其结晶各向异性，刀具价格昂贵。
PCD的性能取决于金刚石晶粒及钴的含量，刀具寿命为硬质合金(WC基体)刀具的10～500倍。
主要用于车削加工各种有色金属如铝、铜、镁及其合金、硬质合金和耐磨性极强的纤维增塑材料、金属基复合材料、木材等非金属材料。
切削加工时切削速度、进给速度和切削深度加工条件取决于工件材料以及硬度。
人造聚晶金刚石复合片(PDC)性能和应用接近PCD刀具，主要用在有色金属、硬质合金、陶瓷、非金属材料(塑料、硬质橡胶、碳棒、木材、水泥制品等)、复合材料等切削加工，逐渐替代硬质合金刀具。
由于金刚石颗粒问有部分残余粘结金属和石墨，其中粘结金属以聚结态或呈叶脉状分布会减低刀具耐磨性和寿命。
此外存在溶媒金属残留量，溶媒金属与金刚石表面直接接触。
降低(PDC)的抗氧化能力和刀具耐热温度，故刀具切削性能不够稳定。
金刚石厚膜刀具制备过程复杂，因金刚石与低熔点金属及其合金之间具有很高的界面能。
金刚石很难被一般的低熔点焊料合金所浸润。
可焊性极差，难以制作复杂几何形状刀具，故TDF焊接刀具不能应用在高速铣削中。
金刚石涂层刀具可以应用于高速加工，原因是除了金刚石涂层刀具具有优良的机械性能外，金刚石涂层工艺能够制备任意复杂形状铣刀，用于高速加工如铝钛合金航空材料和难加工非金属材料如石墨电极等。
显示为纯金刚石。
ND是目前已知矿物中最硬的物质，主要用于制备刀具车刀。
天然金刚石刀具精细研磨后刃口半径可达0.01～0.002µm。
