复杂应力状态主应力测定实验报告

使用设备名称与型号

同组人员

实验时间

一、实验目的

二、实验设备与仪器

三、实验原理

四、实验操作步骤

五、实验结果及分析计算

1、实验数据

应变花位置：

2、结果计算

六、思考题

试分析理论值和实验值的误差及产生误差的可能因素。

七、实验中的收获、感想与建议

力学实验报告

力学实验报告篇一：工程力学实验(全) 工程力学实验学生姓名：学号：专业班级：南昌大学工程力学实验中心目录实验一金属材料的拉伸及弹性模量测定试验实验二金属材料的压缩试验实验三复合材料拉伸实验实验四金属扭转破坏实验、剪切弹性模量测定实验五电阻应变片的粘贴技术及测试桥路变换实验实验六弯曲正应力电测实验实验七叠（组）合梁弯曲的应力分析实验实验八弯扭组合变形的主应力测定实验九偏心拉伸实验实验十偏心压缩实验实验十二金属轴件的高低周拉、扭疲劳演示实验实验十三冲击实验实验十四压杆稳定实验实验十五组合压杆的稳定性分析实验实验十六光弹性实验实验十七单转子动力学实验实验十八单自由度系统固有频率和阻尼比实验 1 2 6 9 12 16 19 23 32 37 41 45 47 49 53 59 62 65实验一金属材料的拉伸及弹性模量测定试验实验时间：设备编号：温度：湿度：一、实验目的二、实验设备和仪器三、实验数据及处理引伸仪标距l =mm 实验前 2低碳钢弹性模量测定 E? 实验后 ?F?l = (?l)?A 屈服载荷和强度极限载荷 3载荷―变形曲线(F―Δl曲线)及结果四、问题讨论（1）比较低碳钢与铸铁在拉伸时的力学性能；（2）试从不同的断口特征说明金属的两种基本破坏形式。 4篇二：工程力学实验报告工程力学实验报告自动化12级实验班 1-1 金属材料的拉伸实验一、试验目的 1．测定低碳钢（Q235 钢）的强度性能指标：上屈服强度ReH，下屈服强度ReL和抗拉强度Rm 。 2．测定低碳钢（Q235 钢）的塑性性能指标：断后伸长率A和断面收缩率Z。 3．测定铸铁的抗拉强度Rm。 4．观察、比较低碳钢（Q235 钢）和铸铁的拉伸过程及破坏现象，并比较其机械性能。 5．学习试验机的使用方法。二、设备和仪器 1．试验机（见附录）。 2．电子引伸计。 3．游标卡尺。三、试样 (a) (b) 图1-1 试样拉伸实验是材料力学性能实验中最基本的实验。为使实验结果可以相互比较，必须对试样、试验机及实验方法做出明确具体的规定。我国国标GB/T228－2002 “金属材料室温拉伸试验方法”中规定对金属拉伸试样通常采用圆形和板状两种试样，如图（1-1）所示。它们均由夹持、过渡和平行三部分组成。夹持部分应适合于试验机夹头的夹持。过渡部分的圆孤应与平行部分光滑地联接，以保证试样

铸造残余应力的测定实验报告

铸造残余应力的测定实验报告 1. 实验目的 (1) 了解铸造残余应力的产生原因。 (2) 了解用应力框测定铸造残余应力的方法。 (3) 了解退火对消除残余应力的效果。 2. 实验原理 2.1 铸造应力铸件在凝固和冷却过程中由于各部分体积变化不一致导致彼此制约而引起的应力称为铸造应力。铸造应力可分为三种，即热应力、相变应力和收缩应力。铸造应力可能是暂时性的，当引起应力的原因消除以后，应力随之消失，称为临时应力；否则为残余应力。铸造应力对铸件质量有重要影响，如果铸造应力超过材料的屈服强度，铸件则产生变形；如果铸造应力超过材料的强度极限时，铸件则产生裂纹。残余应力还会降低铸件的使用性能，如失去精度、在使用过程中造成断裂或产生应力腐蚀等。 2.2 铸造应力的测定方法——应力框试验法图1为测定铸造残余应力的框形铸件，由于I 杆和II 杆截面尺寸差别大，因而铸造后细杆I 中形成压应力，粗杆II 中形成拉应力。若在A-A 截面处将粗杆锯开，锯至一定程度时，由于截面变小，粗杆被拉断。受弹性拉长的粗杆长度较自由收缩条件下的长度缩短，其缩短量?L 和铸造残留应力成正比，其值可根据锯断前、后粗杆上小凸台的长度(L 0 ,L 1）差求出，即?L ＝L 1一L 0。铸造残留应力σ1和σ2的计算公式为：细杆残留应力σ1＝－E )21(2101F F L L L +-，粗杆残留应力σ2＝－E ) 21(1 2 1F F L L L +- 图1应力框铸件图式中： σ1，σ2——细杆、粗杆中的铸造应力（MPa ）； L 0，L 1——锯断前、后小凸台的长度（mm ）；

F1，F 2——细杆、粗杆的横截面积（mm2）； L——杆的长度，L=130mm； E——弹性模量，普通灰铸铁取9×104MPa，球墨铸铁取1.8×105MPa。 2.3减小及消除残余应力的方法铸造应力导致铸件翘曲变形甚至开裂，特别是铸件中的残余应力，如不消除，将降低零件的加工精度，在使用中会继续变形，降低机械性能和使用性能。因此应设法减小和消除残余应力。（1）减小铸造应力的措施和途径 ①选用弹性模量E和热膨胀系数α小的合金作为铸件材质。 ②减小铸件冷却过程中的温差：（a）在铸件厚实部位放置冷铁或蓄热系数大的型砂，加速厚实部分的冷却。（b）对铸件厚实部分的铸型或砂芯实行强制冷却。（c）在铸件壁薄处开内浇道，使铸件各部分温度趋于一致。（d）提高浇注时铸型的温度。（e）将铸件于红热状态开箱取出，尽快置于已加热到500~600℃的保温炉中，保持一定时间使铸件各部分温度趋于一致，然后随炉缓冷至200~250℃出炉。 ③改善铸型和砂芯的溃散性。 ④改进铸件结构，避免形成较大应力和应力集中。（2）消除铸件中残余应力的方法消除铸件中残余应力的方法有自然失效、人工时效和共振时效等方法。 ①自然失效将有残余应力的铸件放置在露天场地，经半年乃至一年以上，让残余应力逐渐自然消退，这种方法称为自然时效。 ②人工时效人工时效又称热时效或消除内应力退火。把铸件加热到合金的弹塑性状态的温度范围内，保持一定时间，使残余应力得以消除，然后缓慢冷却，以免重新产生残余应力。 ③共振时效共振时效的原理是：在激振器的周期性外力即激振力作用下，与铸件发生共振，因而使铸件获得相当大的振动能量。在共振过程中交变应力与残余应力叠加，产生局部屈服，引起塑性变形，使铸件中的残余应力逐渐松弛甚至消失，达到稳定铸件尺寸的目的。 3.实验内容本次实验测定应力框铸件（灰口铸铁）铸态及其退火热处理后的残余应力，测定步骤如下： (1)造型（3个应力框试样）； (2)浇注（铁水温度为1330～1350℃）； (3)用热分析装置测试一个铸型中应力框铸件厚、薄壁的冷却曲线。 (4)浇注后30min打箱，用钢丝刷刷去应力框铸件表面型砂； (5)将其中1个应力框放入热处理炉中，在550℃保温3小时后炉冷； (6)将上述2个应力框铸件的粗杆小凸台上成锐角相交的四个棱柱面锉平； (7)用卡尺测量小凸台长度L0； (8)在小凸台A-A截面处从1、2、3三面依次锯开粗杆（见图1），注意各锯口应在垂直于杆轴线的同一平面内。

TS-S100302002(环境应力筛选(ESS)规范V1.0)

环境应力筛选规范（Environmental Stress Screen）拟制：___________________日期：__________ 审核：___________________日期：__________ _______________________________________________ 规范化审查：_________________日期：__________ 批准：___________________日期：__________

更改信息登记表规范名称: 环境应力筛选规范（Environmental Stress Screen）规范编码:

目录 1.目的 2.适用范围 3.引用/参考标准或资料 4.定义 5.规范内容 5.1 环境应力筛选程序 5.2 快速温度循环筛选基本参数 5.3 温度循环特性分析 5.3.1 诱发故障和筛选机理 5.3.2 温度上、下限极值选定准则 5.3.3 上、下限温度的持续时间确定准则 5.5.4 温度变化速率确定准则 5.3.5 温度循环次数（或筛选时间）选择准则5.3.6 设备状态（通断电和性能测试）确定准则5.3.7 温度循环筛选度计算 5.3.8 温度箱内产品的安装

1.目的本文规定了快速温度循环环境应力筛选的基本程序和方法，以规范环境应力筛选工作。 2.适用范围本规范适用于二次电源模块以及其他产品的单板环境应力筛选。对中试验证批产品、生产返修产品和某些可靠性要求较高的产品需要采用以下方法进行筛选。对其他产品是否按照以下方法筛选参考有关文件规定。 3.引用/参考标准或资料《可靠性试验技术》，国防工业出版社《可靠性试验》，航空航天出版社 MIL-HDBK-338B，《Electronic Reliability Design Handbook》，1998.10 GJB/Z 34-93 《电子产品定量环境应力筛选指南》，1993 4.定义 4.1 环境应力筛选（Environmental Stress Screen）通过向电子产品施加合理的环境应力和电应力，将其内部的潜在缺陷加速变成故障，并通过检验发现和排除的过程，是一种工艺手段。典型的筛选应力为随机振动、温度循环和电应力，根据我司的实际情况选择快速温度循环＋高温工作老炼筛选方法。 4.2 筛选度（Screen Strength）产品中存在对某一特定筛选敏感的潜在缺陷时，该筛选将该缺陷以故障形式析出的概率。

青岛理工大学材料力学实验报告记录

————————————————————————————————作者：————————————————————————————————日期：

材料力学实验报告系别班级姓名学号青岛理工大学力学实验室

目录实验一、拉伸实验报告实验二、压缩实验报告实验三、材料弹性模量E和泊松比μ的测定报告实验四、扭转实验报告实验五、剪切弹性模量实验报告实验六、纯弯曲梁的正应力实验报告实验七、等强度梁实验报告实验八、薄壁圆筒在弯扭组合变形下主应力测定报告实验九、压杆稳定实验报告实验十、偏心拉伸实验报告实验十一、静定桁架结构设计与应力分析实验报告实验十二、超静定桁架结构设计与应力分析实验报告实验十三、静定刚架与压杆组合结构设计与应力分析实验报告实验十四、双悬臂梁组合结构设计与应力分析实验实验十五、岩土工程材料的多轴应力特性实验报告

实验一拉伸实验报告一、实验目的与要求：二、实验仪器设备和工具：三、实验记录： 1、试件尺寸实验前：实验后： 2、实验数据记录：屈服极限载荷：P S = kN 强度极限载荷：P b = kN 材料标距 L 0 (mm) 直径（mm ）截面面积 A 0 (mm 2) 截面（1）截面（2）截面（3）（1）（2）平均（1）（2）平均（1）（2）平均材料标距 L (mm) 断裂处直径（mm ）断裂处截面面积 A(mm 2) （1）（2）平均

四、计算屈服极限： ==0 A P s s σ MPa 强度极限： == A P b b σ MPa 延伸率： =?-= %10000 L L L δ 断面收缩率： =?-= %1000 0A A A ψ 五、绘制P －ΔL 示意图:

材料力学实验报告册概要

实验日期_____________教师签字_____________ 同组者_____________审批日期_____________ 实验名称：拉伸和压缩试验一、试验目的 1.测定低碳钢材料拉伸的屈服极限σs 、抗拉强度σb、断后延伸率δ及断面收缩率ψ。 2.测定灰铸铁材料的抗拉强度σb、压缩的强度极限σb。 3.观察低碳钢和灰铸铁材料拉伸、压缩试验过程中的变形现象，并分析比较其破坏断口特征。二、试验仪器设备 1.微机控制电子万能材料试验机系统 2.微机屏显式液压万能材料试验机 3.游标卡尺 4.做标记用工具三、试验原理（简述） 1

四、试验原始数据记录 1.拉伸试验低碳钢材料屈服载荷最大载荷灰铸铁材料最大载荷 2.灰铸铁材料压缩试验直径d0 最大载荷教师签字：2

五、试验数据处理及结果 1.拉伸试验数据结果低碳钢材料：铸铁材料： 2.低碳钢材料的拉伸曲线 3.压缩试验数据结果铸铁材料： 3

4.灰铸铁材料的拉伸及压缩曲线： 5.低碳钢及灰铸铁材料拉伸时的破坏情况，并分析破坏原因 ①试样的形状（可作图表示）及断口特征 ②分析两种材料的破坏原因低碳钢材料：灰铸铁材料： 4

6.灰铸铁压缩时的破坏情况，并分析破坏原因六、思考讨论题 1.简述低碳钢和灰铸铁两种材料的拉伸力学性能，以及力-变形特性曲线的特征。 2.试说明冷作硬化工艺的利与弊。 3.某塑性材料，按照国家标准加工成直径相同标距不同的拉伸试样，试判断用这两种不同试样测得的断后延伸率是否相同，并对结论给予分析。 5

七、小结（结论、心得、建议等）6

梁弯曲正应力测量实验报告

厦门海洋职业技术学院编号：XH03J Ｗ０24-05/０实训（验) 报告班级：姓名: 座号：指导教师: 成绩：课程名称: 实训（验)：梁弯曲正应力测量年月日一、实训(验）目的: 1、掌握静态电阻应变仪的使用方法; ２、了解电测应力原理，掌握直流测量电桥的加减特性; 3、分析应变片组桥与梁受力变形的关系,加深对等强度梁概念的理解。二、实训(验)内容、记录和结果（含数据、图表、计算、结果分析等） 1、实验数据: （1）梁的尺寸：宽度b ＝9mm ；梁高h=3０mm ；跨度l =６0０mm;AC 、BD:弯矩a=200m ｍ。测点距轴z 距离： 21h y ==１5mm;42h y ==7．5mm ；3y =0ｃm ；-=-=44h y 7.5mm;-=-=2 5h y 15mm;Ｅ=２10Gpa 。抗弯曲截面模量W Z =b ｈ2/６惯性矩J Z ＝bh 3 ／１2 （2）应变)101(6-?ε记录：

（3）取各测点ε?值并计算各点应力： 1ε?=1６×１0-6 ;2ε?=7×１0-6 ;3ε?= ０；4ε?=８×１0-6 ；5ε?＝1５×10 - ６； 1σ?=E 1ε?＝3．３6ＭPa;2σ?=E 2ε?=１．4７MP ａ;3σ?=0 ; 4σ?=E 4ε?=１．68MPa;5σ?＝E 5ε?=3.15MPa ；根据ΔM Ｗ=ΔF ·a/2=5 N ·m 而得的理论值： 1σ?=ΔM Ｗ／W Z =3．７0MPa;2σ?=ΔＭＷｈ/4（J Ｚ)=１.85M Ｐa ；3σ?=0 ; 4σ?＝ΔM W ｈ/4(J Z )＝1．8５MPa;5σ?=ΔＭW /W Ｚ=3.70MPa; （4）用两次实验中线形较好的一组数据,将平均值ε?换算成应力εσ?=E ，绘在坐标方格纸上，同时绘出理论值的分布直线。

GJB1032-90电子产品环境应力筛选方法

GJB 中华人民共和国国家军用标准 FL GJB1032－90 电子产品环境应力筛选方法 environmental stress screening process for electronic products 1991－01－26发布1991－06－01 国防科学技术工业委员会批准

目次1主题内容与适用范围 2引用标准 3术语 4一般要求 5环境应力筛选条件 6筛选程序附录A 环境应力筛选故障寻找方案（补充件）附录B 温度循环保持时间的确定（补充件）附录C 环境应力筛选试验时间的确定（参考件）附录D 环境应力筛选试验的抽样和简化（参考件）

中华人民共和国国家军用标准电子产品环境应力筛选方法 GJB1032－90 environmental stress screening process for electronic products 1主题内容与适用范围本标准规定了军用电子产品环境应力筛选的要求、条件和方法。本标准适用于下列各类电子产品，在研制和批生产阶段的环境应力筛: a.地面固定设备； b.地面移动设备； c.舰船用设备； d.飞机用设备及外挂； e.导弹用设备。筛选产品可以是印刷电路板组装件、电子组件或整机；对大型电子产品应优先考虑在较低装配级别如印刷电路板组装件上进行筛选。 2引用标准 GB 2036 印制电路名词术语及定义 GB 5170 电工电子产品环境试验设备基本参数检定方法 GB 8052 单水平和多水平连续计数抽样检查程序及表 GJB 150 军用设备环境试验方法 GJB 431 产品层次、产品互换性、样机及有关术语 GJB 450 装备研制与生产的可靠性通用大纲 GJB 451 可靠性、维修性术语 GJB 457 机载电子设备通用规范 3术语 3.1环境应力筛选

车架应力应变实验报告

车架应力应变实验一、实验目的: （1）熟悉应变片的粘贴方法（2）学会策略电路的连接（3）了解数据采集仪的操作二、工作原理：用以金属材料为敏感元件的应变片，测量试件应变的原理是基于金属丝的应变效应，即金属丝的电阻随其变形而改变的一种物理特性。将应变片固定在被测构件上，当构件变形时，电阻应变片的电阻值发生相应的变化。通过电阻应变测量装置（简称应变仪）可将电阻应变片中的电阻值的变化测定出来，换算成应变或输出与应变呈正比的模拟电信号（电压或电流），用记录仪记录下来，也可用计算机按预定的要求进行数据处理，得到所需要的应力或应变值。应变片的结构：它由敏感元件、引出线、基底、覆盖层组成，用粘贴剂粘贴在一起，如图所示。 A l R ρ =

ρ=导线电阻率 L=导线长度 A=导线横截面积电桥：将电阻、电感、电容等参量的变化转换为电压或电流输出的一种测量电路。当输出电压i U =0时，表示电桥处于平衡，可得R 1R 3=R 2 R 4，直流电桥平衡,若在四个电阻处均接应变片，并使R 1R 3=R 2 R 4 若无应变，则输出电压i U =0 若产生应变， 43214 231i ) )((U R R R R R R R R U ?++-= ερ ρ )21（u d R dR ++=A dA l dl d R dR -+=ρρ??? ????-?+?-??+=?])(4433221 1221210i R R R R R R R R R R R R U U

三、实验流程图本小组进行实验位置为第9测点，位置如图所示：四、实验仪器 1．应变片 2．502胶水 3．万用表 4．电烙铁、焊锡、松香 5．绝缘胶带纸、脱脂棉、丙酮、0#砂纸、导线 6．接线盒 7．Synergy16通道采集仪五、实验操作步骤 1．应变片的准备贴片前，将待用的应变片进行外观检查，检查是否有锈斑等缺陷，基底和覆盖层有无损坏，引线是否完好。然后用万用表进行阻值测量。目的在于检查敏感栅是否有断路、短路，阻值相差不得超过。同一次测量的变计，灵敏系数必须相同。经测得阻值为120±0.5Ω。 2.车架表面处理准备对于钢铁等金属构件，首先是清除表面油漆、氧化层和污垢；然后磨平或锉

实验力学实验分析报告

实验力学实验报告

实验力学实验报告姓名：耿臻岑学号：130875 指导老师：郭应征

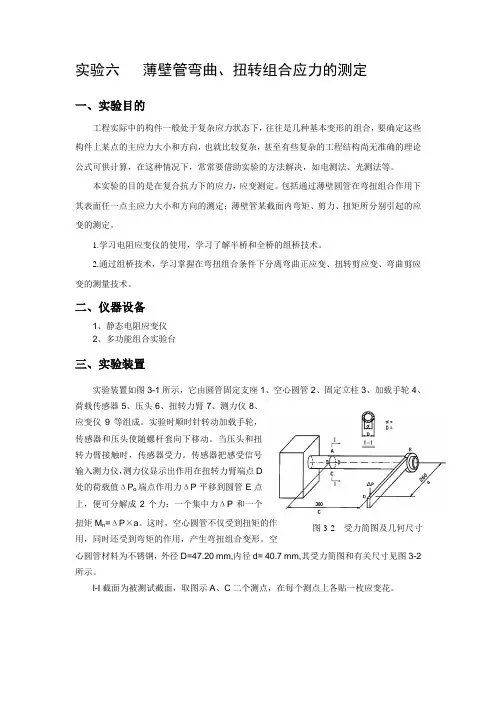

实验一薄壁圆管弯扭组合应力测定实验一、实验目的 1、用应变花测定薄壁圆管在弯扭条件下一点处的主应力和主方向 2、测定薄壁圆管在弯扭组合条件下的弯矩、扭矩和剪力等内力 3、进一步熟悉和掌握不同的桥路接线方法 4、初步了解在组合变形情况下测量某一内力对应应变的方法二、实验设备 1、电阻应变仪YJ-28 2、薄壁圆管弯扭组合装置，见图1-1 本次实验以铝合金薄壁圆管EC为测试对象，圆管一段固定，另一端连接与之垂直的伸臂AC，通过旋转家里手柄将集中荷载施加在伸臂的另一端，由力传感器测出力的大小。荷载作用在伸臂外端，其作用点距圆通形心为b，圆通在荷载F 作用下发生弯扭组合变形。要测取圆筒上B截面（它到荷载F作用面距离为L）处各测点的主应力大小和方向。试样弹性模量E=72GPa，泊松比μ=0.33，详细尺寸如表1-1 图1-1 薄壁圆筒弯扭组合装置表1-1 试样参数表外径D(mm) 内径d(mm) b(mm) L(mm)

40 34 200 300 三、实验原理 1、确定主应力和主方向平面应力状态下任一点的应力有三个未知数（主应力大小及方向）。应用电阻应变仪应变花可测的一点沿不同方向的三个应变值，如图1-2所示的三个方向已知的应变。根据这三个应变值可以计算出主应变的大小和方向。因而主应力的方向也可确定（与主应变方向重合） ()() () () 45450 4545 22 4545 1,2450450 4545 04545 112 2 221 2 2 22 tan2 2 1 1 x y xy E E εε εεεε γεε εε εεεεε εε α εεε σεμε μ σεμε μ - - - - - - = =+- =- + =±-+- - = -- =+ - =+ - o o o o o o o o o o o o o o o o o 图1-2 应变花示意图图1-3 B、D点贴片位置示意图 2、测定弯矩在靠近固定端的下表面D上，粘一个与点B相同的应变花，如图1-3所示。将B点的应变片和D点的应变片，采用双臂测量接线法（自补偿半桥接线法），得：()() () 000 44 2 2 64 r T T r r E E E D d M D εεεεεε ε σε π ε =+--+= == - =

实验方法：应力与应变曲线的测定

真实应力-真实应变曲线的测定一、实验目的 1、学会真实应力-真实应变曲线的实验测定和绘制 2、加深对真实应力-真实应变曲线的物理意义的认识二、实验内容真实应力-真实应变曲线反映了试样随塑性变形程度增加而流动应力不断上升，因而它又称为硬化曲线。主要与材料的化学成份、组织结构、变形温度、变形速度等因素有关。现在我们把一些影响因素固定下来，既定室温条件下拉伸退火的中碳钢材料标准试样，由拉力传感器行程仪及有关仪器记录下拉力-行程曲线。实测瞬间时载荷下试验的瞬间直径。特别注意缩颈开始的载荷及形成，缩颈后断面瞬时直径的测量，然后计算真实应力-真实应变曲线。 σ真＝f（ε）＝B·εn 三、试样器材及设备 1、60吨万能材料试验机 2、拉力传感器 3、位移传感器 4、Y6D-2动态应变仪 5、X-Y函数记录仪 6、游标卡尺、千分卡尺 7、中碳钢试样四、推荐的原始数据记录表格五、实验报告内容除了通常的要求（目的，过程……）外，还要求以下内容： 1、硬化曲线的绘制 (1)从实测的P瞬、d瞬作出第一类硬化曲线（σ-ε） (2)由工程应力应变曲线换算出真实应力-真实应变曲线

(3) 求出材料常数B 值和n 值，根据B 值作出真实应力-真实应变近似理论硬化曲线。 2、把真实应力-真实应变曲线与近似理论曲线比较，求出最大误差值。 3、实验体会六、实验预习思考题 1、什么是硬化曲线？硬化曲线有何用途？ 2、真实应力-真实应变曲线和工程应力应变曲线的相互换算。 3、怎样测定硬化曲线？测量中的主要误差是什么？怎样尽量减少误差？附：真实应力-真实应变曲线的计算机数据处理一、目的初步掌握实验数据的线性回归方法，进一步熟悉计算机的操作和应用。二、内容一般材料的真实应力-真实应变都是呈指数型，即σ=B εn 。如把方程的二边取对数： ln σ＝lnB+nln ε，令 y ＝ln σ；a ＝lnB ；x ＝ln ε 则上式可写成y ＝a+bx 成为一线性方程。在真实应力-真实应变曲线试验过程中，一般可得到许多σ和ε的数据，经换算后，既有许多的y 和x 值，在众多的数值中如何合理的确定a 和b 值使大多数实验数据都在线上，这可用最小二乘法来处理。已知有测量点σ1，σ2……σk ，ε1，ε2……εk ，既有y 1y 2y 3……y k ，x 1x 2x 3……x k ，把这些数据代入回归后的线性方程y ＝a+bx 中去，必将产生误差△v 。 △v 1＝a+bx 1-y 1 △v 2＝a+bx 2-y 2 · · · △v k ＝a+bx k -y k 即 △V i ＝a+bx i -y i 我们回归得直线应满足 ∑△V ︱i 2 ,最小 △ V ︱i 2 =a 2+b 2 x ︱i 2+y ︱i 2 +2abx i -2ay i -2bx i y i

实验力学实验报告

实验力学实验报告姓名：耿臻岑学号：130875 指导老师：郭应征

也可确定（与主应变方向重合） ()( ) ()() 045450 4545 2 2 4545 1,2450 4504545 0045451122 2212 22 2 tan 2211x y xy E E εεεεεεγεεεεεεεεεεεαεεεσεμεμσεμεμ------==+-=-+= ± -+--= --= +-=+-o o o o o o o o o o o o o o o o o 图1-2 应变花示意图图1-3 B 、D 点贴片位置示意图 2、测定弯矩在靠近固定端的下表面D 上，粘一个与点B 相同的应变花，如图1-3所示。将B 点的应变片和D 点的应变片，采用双臂测量接线法（自补偿半桥接线法），得： ()()()00004422 64r T T r r E E E D d M D εεεεεεεσεπε=+--+=== -= 图1-4 测点A 贴片位置示意图 3、测定扭矩当圆管受扭转时，A 点的应变片和C 点的应变片中45°和-45°都沿主应力方向，示意图如图1-4，但两点的主应力大小却不相同，由于圆管是薄壁结构，不能忽略由剪力产生的弯曲切应力。A 点的应变片扭转切应力与弯曲切应力的方向相

纯弯梁的弯曲应力测定实验报告

纯弯梁的弯曲应力测定一．实验目的 1.掌握电测法的测试原理，学习运用电阻应变仪测量应变的方法 2.测定梁弯曲时的正应力分布，并与理论计算结果镜像比较，验证弯梁正应力公式。二．实验设备 1.钢卷尺 2.游标卡尺 3.静态电阻应变仪 4.纯弯梁实验装置三．实验原理本实验采用的是用低碳钢制成的矩形截面试件，实验装置如图所示。计算各点的实测应力增量公式：i i E 实实εσ?=?计算各点的理论应力增量公式：z i i I My ?= ?σ式中?M=12?P×a ，Iz=bh312 四．试验方法 1.测定弯梁试件尺寸：h,b,L,a 2.电阻应变仪大调整与桥路连接 3.接通力传感器显示屏电源，当试件未受力时，调节电阻应变仪零点。 4.缓慢转动手轮，每增加1KN 载荷，测相应测点的应变值，直到载荷为4.5KN 为止。 5.卸去载荷，应变仪，力传感器显示屏复位。应变测量结束。五．实验数据测定试件材料的弹性模量E =210GPa

2.试件尺寸及贴片位置试件尺寸/m贴片位置/m b0.02y6-0.020 3.应变读数记录读次载荷 P/kN 载荷增量 Δ P/k N 电阻应变仪读数（με）测点1测点2测点3测点4测点5测点6测点7 S1Δ S 1 S2Δ S2 S3Δ S3 S4Δ S4 S5Δ S5 S6Δ S6 S7Δ S7 10.51010-290340-460480-61062 2 1.51-2934-4648-6162 1.51-1-3631-4848-6764 3 2.50-6565-9496-12 812 6 16-2333-4256-6369 4 3.56-8898-13 615 2 -19 1 19 5 12-3139-4648-5964 5 4.58-11137-1820-2525

TS-S100302002(环境应力筛选(ESS)规范V10)

环境应力筛选规范 (En viro nmen tai Stress Scree n ) 拟制：_________________________ 日期：_____________ 审核：_________________________ 日期：_____________ 规范化审查：______________________ 日期：__________________ 批准：_________________________ 日期：_____________

更改信息登记表规范名称：环境应力筛选规范(Environmentai Stress Screen )规范编码：

1.目的 2.适用范围 3.引用/参考标准或资料 4.定义 5.规范内容 5.1环境应力筛选程序 5.2快速温度循环筛选基本参数 5.3温度循环特性分析 5.3.1诱发故障和筛选机理 5.3.2温度上、下限极值选定准则 5.3.3上、下限温度的持续时间确定准则 5.5.4温度变化速率确定准则 5.3.5温度循环次数（或筛选时间）选择准则5.3.6设备状态（通断电和性能测试）确定准则5.3.7温度循环筛选度计算 5.3.8温度箱内产品的安装

1. 目的本文规定了快速温度循环环境应力筛选的基本程序和方法，以规范环境应力筛选工作。 2. 适用范围本规范适用于二次电源模块以及其他产品的单板环境应力筛选。对中试验证批产品、生产返修产品和某些可靠性要求较高的产品需要采用以下方法进行筛选。对其他产品是否按照以下方法筛选参考有关文件规定。 3. 引用/参考标准或资料《可靠性试验技术》，国防工业出版社《可靠性试验》，航空航天出版社 MIL-HDBK-338B，《Electronic Reliability Design Handbook 》，1998.10 GJB/Z 34-93 《电子产品定量环境应力筛选指南》，1993 4. 定义 4.1 环境应力筛选(Environmental Stress Screen ) 通过向电子产品施加合理的环境应力和电应力，将其内部的潜在缺陷加速变成故障，并通过检验发现和排除的过程，是一种工艺手段。典型的筛选应力为随机振动、温度循环和电应力，根据我司的实际情况选择快速温度循环+高温工作老炼筛选方法。 4.2 筛选度(Screen Strength ) 产品中存在对某一特定筛选敏感的潜在缺陷时，该筛选将该缺陷以故障形式析出的

环境试验的重要性及环境试验设备的有关问题

环境试验的重要性及环境试验设备的有关问题环境试验的重要性及环境试验设备的有关问题 1环境试验的目的及其重要性随着我国工业生产的快速发展和军用装备的改进，对产品的质量和可靠性要求越来越高，因而对可靠性研究必不可少的设备─环境试验设备的品种、质量的要求也更多更高。特别是海湾战争显示了武器装备在战争中的重要作用，也促使了我国军事科技和武器装备的研究、试验和发展。国内外的部分统计资料表明，武器装备发生故障或损坏的原因一半以上是由于使用该产品时的环境因素引起的，如表1：表1中、美军用航空产品故障情况国家中美产品机载产品沿海基地使用的产品同一种175架飞机中31种产品两年故障分析 F/A-18大黄蜂飞机因环境因素引起的故障 52.7% 52% 52% 51% 其中：温度(高低温)振动潮湿砂尘盐雾低气压冲击 42 40 55 40 21.6 27 20 27 19 19 19 19 7.8 14 6 6 3.9 / / 4 3.6 / / 2 2.1 / / 2 可见，环境因素对军用装备非常重要，有不可忽视的影响，为了使军用产品有很好的环境适应性，从而提高其使用可靠性，不仅在开发研制阶段，就是在使用阶段都必须进行环境试验。对一般电工、电子产品，由各种环境因素引起的失效比例统计如图1示：图1 可见一般电工、电子产品由环境因素引起的失效与上表的统计是差不多的。环境试验是将产品暴露在天然或人工模拟环境中，从而对其实际上可能遇到的贮存、运输和使用条件下的性能作出评价的试验，简单说是对产品进行环境适应性的试验。环境试验的目的： 1.1探索和确定单一或多个环境因素对产品的影响，考核产品的环境适应性； 1.2作为产品的型式试验项目之一，或产品的验收试验，看其是否符合规定的环境要求，产品是否合格，作为产品接收或拒收的决策依据。 1.3作产品环境应力筛选（ESS）试验，筛选出不合格的或有潜在缺陷的产品，从而提高产品的可靠性。环境试验可分外场试验及实验室试验： (1) 实验室试验：一般在实验室内进行，又叫人工模拟试验，是用人工的方法创造出某种气候环境或机械环境，将试品在此环境中试验。人工模拟试验具有与大气暴露试验相似的模拟性，并有加速性，可大大缩短试验时间，且其环境应力、负载条件的施加都可严格控制在容差范围内，保证全部试验在受控条件下进行，故重现性好，有可比性，其缺点是受到设备的限制，一般是试验一些体积较小，重量较轻的产品，且有时对非常真实的综合环境的模拟性较差。 (2) 外场试验，可分为天然暴露试验和现场试验：

弯曲正应力实验报告

一、实验目的 1、用电测法测定梁纯弯曲时沿其横截面高度的正应变（正应力）分布规律； 2、验证纯弯曲梁的正应力计算公式。 3、初步掌握电测方法，掌握1/4桥，1/2桥，全桥的接线方法，并且对试验结果及误差进行比较。二、实验仪器和设备 1、多功能组合实验装置一台； 2、TS3860型静态数字应变仪一台； 3、纯弯曲实验梁一根。 4、温度补偿块一块。三、实验原理和方法弯曲梁的材料为钢，其弹性模量E=210GPa ，泊松比μ=0.29。用手转动实验装置上面的加力手轮，使四点弯上压头压住实验梁，则梁的中间段承受纯弯曲。根据平面假设和纵向纤维间无挤压的假设，可得到纯弯曲正应力计算公式为： x M y I σ= 式中：M 为弯矩；x I 为横截面对中性轴的惯性矩；y 为所求应力点至中性轴的距离。由上式可知，沿横截面高度正应力按线性规律变化。实验时采用螺旋推进和机械加载方法，可以连续加载，载荷大小由带拉压传感器的电子测力仪读出。当增加压力P ?时，梁的四个受力点处分别增加作用力/2P ?，如下图所示。为了测量梁纯弯曲时横截面上应变分布规律，在梁纯弯曲段的侧面各点沿轴线方向布置了3片应变片，各应变片的粘贴高度见弯曲梁上各点的标注。此外，在梁的上表面和下表面也粘贴了应变片。如果测得纯弯曲梁在纯弯曲时沿横截面高度各点的轴向应变，则由单向应力状态的虎克定律公式E σε=，可求出各点处的应力实验值。将应力实验值与应力理论值进行比较，以验证弯曲正应力公式。 σ实 =E ε实式中E 是梁所用材料的弹性模量。

图3-16 为确定梁在载荷ΔP 的作用下各点的应力，实验时，可采用“增量法”，即每增加等量的载荷ΔP 测定各点相应的应变增量一次，取应变增量的平均值Δε实来依次求出各点应力。把Δσ实与理论公式算出的应力Z I MY =σ比较，从而验证公式的正确性，上述理论公式中的M 应按下式计算： Pa ?= M 2 1 （3．16）四、实验步骤 1、检查矩形截面梁的宽度b 和高度h 、载荷作用点到梁支点距离a ，及各应变片到中性层的距离i y 。 2、检查压力传感器的引出线和电子秤的连接是否良好，接通电子秤的电源线。检查应变仪的工作状态是否良好。分别采用1/4桥，1/2桥，全桥的接线方法进行测量，其中1/4桥需要接温度补偿片，1/2桥通过交换接线方式分别进行两次试验来比较试验结果。 3、根据梁的材料、尺寸和受力形式，估计实验时的初始载荷0P (一般按00.1s P σ=确定)、最大载荷max P (一般按max 0.7s P σ≤确定)和分级载荷P ? (一般按加载4～6级考虑)。本实验中分四次加载。实验时逐级加载，并记录各应变片在各级载荷作用下的读数应变。 4、实验完毕后将载荷卸掉，关上电阻应变仪电源开关，并请教师检查实验数据后，方可离开实验室。五、数据处理

材料力学实验报告——桥路与弯曲应力

实验名称：桥路与弯曲应力实验实验日期：2012.3.22 实验人：XXX 学号：XXXXXX 班级：XXXXX 同组人员：XXX 一．实验目的 1. 测量矩形截面梁在横弯时指定截面的最大应变值，比较和掌握不同组桥方式如何提高测量灵敏度的方法。并求出各种组桥方式下的桥臂系数B。 2. 测量矩形梁在横弯条件下指定截面的应力分布规律，并与理论值进行比较。二．实验装置及仪器设备 1．实验装置本实验是将矩形截面梁安置在WDW-3020型电子万能试验机上，梁的受力方式为三点弯曲。通过试验机的控制面板操作试验机，实现对三点弯曲梁加载，施加的载荷由控制面板读出。在指定截面上沿梁的高度分布有9枚电阻应变片，施加到额定载荷时，由YE2539高速静态应变测试系统自动检测电阻应变片所感受的应变值。装置简图如图2-7所示。 2．实验设备 1）WDW-3020电子万能试验机 2）矩形截面梁一根 3）YE2539高速静态应变测试系统三．实验基本原理在平面弯曲条件下，矩形截面梁任一截面上的应力沿高度的变化可按下式计算。

式中： M——该截面上的弯距； Jy ——截面惯性距； Z——所求点至中性轴的距离。其最大应力产生在上、下表面，最大值为式中W为梁的抗弯截面系数。（2-13）式是在平面假设的条件下推导出来的，是否正确可通过实验来验证。本实验指定截面的电阻应变片布置如图（2.7）所示。在初载荷P0和末载荷PN时，通过应变仪分别读出测量值即为初读数ε0 和末读数εN。此时各片电阻片的测量应变值为Δε＝εN－ε0，通过ζ=Eε即可计算出各点的应力值。在梁的上下表面各布置了两枚电阻片，可利用各种组桥方式测定最大应变值，并比较各种组桥方式下的灵敏度大小。四.实验步骤 1. 检查矩形截面梁的加力点位置与支座位置是否正确（以梁上刻线为准），梁的截面尺寸由同学自己测量。 2. 根据试样尺寸及机械性能指标计算试验的许可载荷，并确定初载荷P0及末载荷PN，单位为牛（N）。 3. 熟悉并掌握试验机的操作规程及高速静态应变测试系统的使用方法；设置试验的负荷定载值，该值要稍大于PN值，以便使试样不因误操作造成试样的损坏。启动试验机预加载荷到P0值。待仪器稳定后，通过操作计算机的控制软件进行初始平衡和试采样，使测量的各通道应变初值ε0置零；然后将载荷加至PN值测量εN，求出两次读数差值。共重复加卸载2～3次，每次 ε相对误差不超过5%，否则应检查接线是否牢靠，仪器工作是否正常，排除故障然后重做。 4.用单臂组桥方法测9个应力片的ε0、εN，计算实验△ε、σ实，理论σ理，并比较相对误差。测量梁的尺寸数据。 5. 完成全部试验内容，实验数据经教师检查合格后，卸掉载荷、关闭电源、拆下引线、整理好实验装置，将所用工具放回原处后离开实验室。 5. 试验数据的整理及结果计算

弯曲正应力实验报告

弯曲正应力实验一、实验目的：1、初步掌握电测方法和多点测量技术。； 2、测定梁在纯弯和横力弯曲下的弯曲正应力及其分布规律。二、设备及试样： 1. 电子万能试验机或简易加载设备； 2. 电阻应变仪及预调平衡箱； 3. 进行截面钢梁。三、实验原理和方法： 1、载荷P 作用下，在梁的中部为纯弯曲，弯矩为1 M=2 Pa 。在左右两端长为a 的部分内为横力弯曲，弯矩为11 =()2 M P a c -。在梁的前后两个侧面上，沿梁的横截面高度，每隔 4 h 贴上平行于轴线上的应变片。温度补偿块要放置在横梁附近。对第一个待测应变片联同温度补偿片按半桥接线。测出载荷作用下各待测点的应变ε，由胡克定律知 E σε= 另一方面，由弯曲公式My I σ=，又可算出各点应力的理论值。于是可将实测值和理论值进行比较。 2、加载时分五级加载，0F =1000N ，F ?=1000N ，max F =5000N ，缷载时进行检查，若应变差值基本相等，则可用于计算应力，否则检查原因进行复测(实验仪器中应变ε的单位是 610-)。 3、实测应力计算时，采用1000F N ?=时平均应变增量im ε?计算应力，即 i i m E σε?=?,同一高度的两个取平均。实测应力，理论应力精确到小数点后两位。 4、理论值计算中,公式中的3 1I=12 bh ，计算相对误差时 -100%e σσσσ= ?理测理，在梁的中性层内，因σ理=0，故只需计算绝对误差。四、数据处理 1、实验参数记录与计算： b=20mm, h=40mm, l=600mm, a=200mm, c=30mm, E=206GPa, P=1000N ?, max P 5000N =, k=2.19 3 -641I= =0.1061012 bh m ? 2、填写弯曲正应力实验报告表格
