MATLAB_GUI上位机制作流程
matlab创建gui界面的方法
matlab创建gui界面的方法
在MATLAB中创建GUI界面可以使用MATLAB的GUI设计工具。
下面是
一些基本步骤：
1. 在MATLAB命令窗口中输入`guide`，然后按Enter键打开GUI设计器。
2. 在GUI设计器中，选择一个预定义的模板或创建一个新的GUI。
3. 使用GUI设计器中的工具栏和属性编辑器来添加和配置GUI组件，例如
按钮、文本框和滑动条等。
4. 设置每个组件的回调函数，以便在用户与组件交互时执行特定的操作。
5. 保存并运行GUI，以测试其功能和性能。
需要注意的是，GUI设计器是MATLAB的一个可选组件，因此需要确保已
安装该组件才能使用它。
此外，创建复杂的GUI可能需要一定的MATLAB
编程经验和对GUI组件的深入了解。
MATLAB GUI程序设计
按钮控件
图形窗口
坐标轴
句柄（ 句柄（Handle）—图形对象的标志 ） 图形对象的标志
句柄就是某个图形对象的记号， 句柄就是某个图形对象的记号，matlab给每 给每 个图形对象都指定一个handle，由句柄唯一 个图形对象都指定一个 ， 地标值要操作的图形对象（ 地标值要操作的图形对象（类似电话区号和 号码）。 号码）。 对于root对象，matlab规定它的句柄是屏幕， 句柄值为0
Root(屏幕)
Figure(图)
Uicontrol( 界 面 控 制項)
Axes(轴)
Uimenu( 界 面 选 单)
Line (线条)
Surface (表面)
Rectangle (矩形)
Patch (貼片)
Image (图像)
Text (文字)
Light (光源)
图形体系
文字控件 界面表单
弹出表单 控件 曲线
创建GUI 创建
基本步骤： 基本步骤： 1. 设计 图形用户界面 2. 用GUIDE 编辑界面 3. 编写回调函数 4. 保存，运行 保存，
GUI编辑界面 编辑界面 对齐
菜单 工具栏 M文件编辑 文件编辑
控 件
{
属性
运行
基本控件Basic Controls： 基本控件 ：
axes: 坐标轴 static text: 静态文 本，用户不可编辑 edit box: 文本框， 文本框， 用户可编辑。 用户可编辑。 button:按钮 按钮
属性窗口The Property Inspector： 属性窗口 ： Tag –控件名称 控件名称. 控件名称 String – 控件显示的内容 ForegroundColor –文字显示内容 文字显示内容 BackgroundColor –控件背景 控件背景
MATLAB实用教程GUI
MATLAB实用教程GUIMATLAB是一种功能强大的数学软件，广泛用于科学和工程领域的数据分析、可视化、建模和仿真。
在MATLAB中，GUI（Graphical User Interface，图形用户界面）是一种用于创建交互式应用程序的工具，可以使用户通过图形化界面来操作和控制程序。
本教程将介绍如何使用MATLAB创建GUI应用程序，包括创建各种控件（按钮、文本框、下拉菜单等）、设计布局、添加回调函数等。
通过学习本教程，您将了解如何利用MATLAB的强大功能和易用的GUI设计工具来创建自己的交互式应用程序。
1.创建GUI应用程序要创建一个GUI应用程序，首先需要打开MATLAB并选择新建GUI应用程序。
在弹出的界面中，可以选择创建一个新的Figure或Panel，然后可以在面板上添加各种控件。
可以通过拖动和放置控件来设计界面布局，然后可以对控件进行自定义设置，比如修改文本内容、颜色、大小等。
2.添加控件MATLAB提供了各种控件，用于实现不同的功能。
常见的控件包括按钮、文本框、下拉菜单、滑块等。
可以通过在界面上拖动和放置这些控件来创建自己的GUI应用程序。
在添加控件时，可以设置控件的属性，比如位置、大小、颜色、文本内容等。
3.设计布局设计布局是创建GUI应用程序的重要部分。
可以通过调整控件的位置、大小和对齐方式来设计一个美观的界面布局。
MATLAB提供了多种布局管理器，比如Grid布局、Box布局、GridBag布局等，可以根据需要选择合适的布局方式来设计界面。
4.编写回调函数回调函数是GUI应用程序的关键部分，用于响应用户的操作。
可以为每个控件添加回调函数，当用户操作控件时，回调函数将被触发。
可以在回调函数中实现各种功能，比如计算结果、数据处理、图形绘制等。
通过编写回调函数，可以实现程序的交互性和实用性。
5.运行应用程序创建GUI应用程序后，可以点击“运行”按钮来运行应用程序。
在运行过程中，可以与界面上的控件进行交互，触发回调函数并实现相应功能。
MATLABGUIDE上位机串口通信开发绘制图形

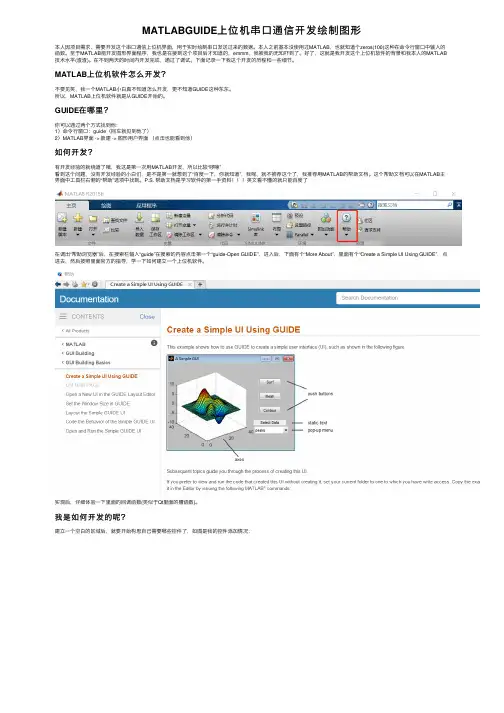

MATLABGUIDE上位机串⼝通信开发绘制图形本⼈因项⽬需求，需要开发这个串⼝通信上位机界⾯，⽤于实时绘制串⼝发送过来的数据。
本⼈之前基本没使⽤过MATLAB，也就知道个zeros(100)这种在命令⾏窗⼝中输⼊的函数。
⾄于MATLAB能开发图形界⾯程序，我也是在接到这个项⽬后才知道的，emmm，我被我的⽆知吓到了。
好了，这就是我开发这个上位机软件的背景和我本⼈的MATLAB 技术⽔平(渣渣)。
在不到两天的时间内开发完成，通过了调试。
下⾯记录⼀下我这个开发的历程和⼀些细节。
MATLAB上位机软件怎么开发？不要见笑，我⼀个MATLAB⼩⽩真不知道怎么开发，更不知道GUIDE这种东东。
所以，MATLAB上位机软件就是从GUIDE开始的。
GUIDE在哪⾥？你可以通过两个⽅式找到他：1）命令⾏窗⼝：guide（回车就见到他了）2）MATLAB界⾯ -> 新建 -> 图形⽤户界⾯（点击也能看到他）如何开发？有开发经验的就绕道了哦，我这是第⼀次⽤MATLAB开发，所以⽐较“啰嗦”看到这个问题，没有开发经验的⼩⽩们，是不是第⼀就想到了“百度⼀下，你就知道”，我呢，就不推荐这个了，我推荐⽤MATLAB的帮助⽂档。
这个帮助⽂档可以在MATLAB主界⾯中⼯具栏右侧的“帮助”选项中找到。
P.S. 帮助⽂档是学习软件的第⼀⼿资料英⽂看不懂的就只能百度了在调出“帮助浏览器”后，在搜索栏输⼊“guide”在搜索的内容点击第⼀个“guide-Open GUIDE”，进⼊后，下⾯有个“More About”，⾥⾯有个“Create a Simple UI Using GUIDE”，点进去，然后按照⾥⾯官⽅的指导，学⼀下如何建⽴⼀个上位机软件。
实现后，仔细体验⼀下⾥⾯的回调函数(类似于Qt⾥⾯的槽函数)。
我是如何开发的呢？建⽴⼀个空⽩的区域后，就要开始构思⾃⼰需要哪些控件了，如图是我的控件添加情况：经过官⽅教程的学习，详细你已经有能⼒往下拉菜单中添加COM⼝信息了，我添加到了COM21。
Matlab GUI编程教程

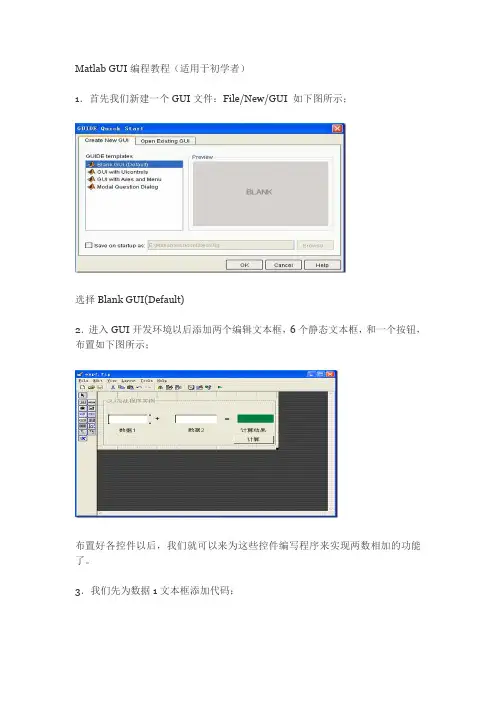

Matlab GUI编程教程（适用于初学者）1．首先我们新建一个GUI文件：File/New/GUI 如下图所示；选择Blank GUI(Default)2．进入GUI开发环境以后添加两个编辑文本框，6个静态文本框，和一个按钮，布置如下图所示；布置好各控件以后，我们就可以来为这些控件编写程序来实现两数相加的功能了。
3．我们先为数据1文本框添加代码；点击上图所示红色方框，选择edit1_Callback，光标便立刻移到下面这段代码的位置。
function edit1_Callback(hObject, eventdata, handles)% hObject handle to edit1 (see GCBO)% eventdata reserved - to be defined in a future version of MATLAB% handles structure with handles and user data (see GUIDATA)% Hints: get(hObject,'String') returns contents of edit1 as text% str2double(get(hObject,'String')) returns contents of edit1 as a double然后在上面这段代码的下面插入如下代码：%以字符串的形式来存储数据文本框1的内容. 如果字符串不是数字，则现实空白内容input = str2num(get(hObject,'String'));%检查输入是否为空. 如果为空,则默认显示为0if(isempty(input))set(hObject,'String','0')endguidata(hObject, handles);这段代码使得输入被严格限制，我们不能试图输入一个非数字。
MATLAB GUI 制作
11 图形用户界面（GUI ）制作用户界面（或接口）是指：人与机器（或程序）之间交互作用的工具和方法。
如键盘、鼠标、跟踪球、话筒都可成为与计算机交换信息的接口。
图形用户界面（Graphical User Interfaces ，GUI ）则是由窗口、光标、按键、菜单、文字说明等对象（Objects ）构成的一个用户界面。
用户通过一定的方法（如鼠标或键盘）选择、激活这些图形对象，使计算机产生某种动作或变化，比如实现计算、绘图等。
假如读者所从事的数据分析、解方程、计算结果可视工作比较单一，那么一般不会考虑GUI 的制作。
但是如果读者想向别人提供应用程序，想进行某种技术、方法的演示，想制作一个供反复使用且操作简单的专用工具，那么图形用户界面也许是最好的选择之一。
MATLAB 为表现其基本功能而设计的演示程序demo 是使用图形界面的最好范例。
MATLAB 的用户，在指令窗中运行demo 打开那图形界面后，只要用鼠标进行选择和点击，就可浏览那丰富多彩的内容。
即便比较熟悉MATLAB 的读者，在他初次编写GUI 程序时，也会感到棘手。
为使读者获得制作自己GUI 的体验，本章“入门”节提供了一个简单的示例。
读者只要输入所提供的程序，就可引出相应的界面。
本章第2节叙述图形用户界面的设计原则和一般制作步骤。
第3、4节分别介绍用户菜单、用户控件的制作。
出于“由浅入深”的考虑，前4节制作GUI 是通过M 脚本文件实现的。
利用M 函数文件制作GUI ，需要解决数据传递问题，为此专设第5节给予阐述和示例。
MATLAB 5.x 版为方便用户制作图形界面，提供了一个交互式的设计工具guide 。
关于该工具的使用方法，被放在第6节中，以一个综合例题为设计目标逐步展开。
在此提醒读者，假如要比较准确的理解本章程序和掌握本章内容，请先阅读第10章关于图柄的内容。
11.1 入门【*例11.1-1】对于传递函数为1212++=s s G ζ的归一化二阶系统，制作一个能绘制该系统单位阶跃响应的图形用户界面。
matlab 上位机代码
matlab 上位机代码（实用版）目录1.MATLAB 简介2.MATLAB 上位机代码的概述3.如何编写 MATLAB 上位机代码4.MATLAB 上位机代码的应用实例5.总结正文1.MATLAB 简介MATLAB（Matrix Laboratory）是一款广泛应用于科学计算、数据分析、可视化以及算法开发的编程软件。
它以矩阵计算为基础，为用户提供了丰富的函数库和大量的工具箱，使得用户可以更加高效地完成各种计算任务。
在工程领域，MATLAB 也被广泛应用于数据处理、控制系统设计以及信号处理等方面。
2.MATLAB 上位机代码的概述MATLAB 上位机代码是指在 MATLAB 中编写的用于控制和处理下位机（如单片机、PLC 等）数据的程序。
通过上位机代码，用户可以实现对下位机的实时监控、数据采集、数据处理以及控制指令的下达等功能。
在工业自动化、过程控制以及智能设备开发等领域，MATLAB 上位机代码发挥着重要作用。
3.如何编写 MATLAB 上位机代码编写 MATLAB 上位机代码主要包括以下几个步骤：（1）连接上位机与下位机：首先，需要确保上位机与下位机之间建立了正确的通信连接。
这通常需要对下位机的通信协议和接口进行配置。
（2）编写 MATLAB 程序：根据实际需求，编写 MATLAB 程序来实现对下位机的控制和数据处理。
这包括对输入输出信号的处理、对下位机发送控制指令、对下位机返回的数据进行分析等。
（3）调试与优化：在编写完成后，需要对 MATLAB 程序进行调试和优化，以确保其能够稳定可靠地运行。
4.MATLAB 上位机代码的应用实例以下是一个简单的 MATLAB 上位机代码应用实例，用于控制一个温度传感器，并实时显示温度变化。
（1）连接上位机与下位机：假设温度传感器通过串口与上位机通信，需要确保串口连接正确，并配置好串口通信参数。
（2）编写 MATLAB 程序：```matlab% 初始化串口fopen("COM1", "r");% 循环读取温度数据while 1% 读取一行数据line = fgets(fid, 100);% 解析温度数据temp = sscanf(line, "%f");% 显示温度disp(["当前温度：" num2str(temp)]);% 等待 1 秒pause(1);end```（3）调试与优化：运行上述 MATLAB 程序，观察是否能正确读取温度数据并实时显示。
MATLAB中的GUI程序设计
MATLAB中的GUI程序设计MATLAB是一种功能强大的编程语言，它能够进行数据处理、数值计算、图形绘制等多种操作。
在MATLAB中，我们可以通过编写GUI程序来实现更加友好和交互性的界面，使得用户可以直观地进行操作和获得结果。
下面将介绍MATLAB中的GUI程序设计。
在MATLAB中，GUI程序的编写一般分为以下几个步骤：界面设计、回调函数编写和程序调试。
界面设计是GUI程序设计的第一步，我们可以通过MATLAB提供的GUIDE工具来完成。
GUIDE是一个图形化的界面设计工具，可以通过拖拽、调整控件位置和属性等方式来设计界面。
在GUIDE中，我们可以选择界面的布局方式，如水平布局、垂直布局、表格布局等，还可以选择不同的控件，如按钮、文本框、复选框、滑块等。
在界面设计完成后，我们需要编写回调函数来实现不同控件的事件响应。
回调函数是指当用户进行其中一种操作时，界面会调用相应的函数来响应这个操作。
例如，当用户点击按钮时，界面会调用按钮的回调函数来执行相应的操作。
在MATLAB中，回调函数通常以"Callback"结尾并附加到相应的控件上。
在回调函数中，我们可以编写代码来实现各种功能。
例如，可以在按钮的回调函数中编写代码来处理用户的点击事件，可以在文本框的回调函数中编写代码来获取用户输入的内容等。
回调函数中的代码可以调用MATLAB提供的各种函数来完成相应的功能，也可以调用自定义的函数来进行更复杂的操作。
编写完回调函数后，我们需要对整个程序进行调试。
MATLAB提供了调试器功能，可以帮助我们定位程序中的错误和调试逻辑。
我们可以通过设置断点、单步执行、观察变量等方式来调试程序，以确保程序能够正常运行并得到正确的结果。
总之，MATLAB中的GUI程序设计可以帮助我们实现更加友好、交互性和可视化的界面。
通过界面设计和回调函数编写，我们可以实现各种功能，如数据可视化、图形绘制、物理模拟等。
