T字型交叉路口设计方案
交通工程课程设计(交叉口改善设计)
交通工程课程设计班级：交通工程06—2班姓名：***学号:************指导老师：***交叉口改善设计目录目录 (2)第Ⅰ部分交通调查分报告 (3)第Ⅱ部分数据分析分报告 (8)2.1 调查数据汇总与分析 (8)2.2 交叉口现状问题剖析 (15)第Ⅲ部分交叉口改善设计分报告 (17)3.1 交通控制方案优化设计 (17)3.1.1 交叉口机动车信号灯优化 (17)3.1.2 行人信号灯优化 (17)3.1.3 交通管理与执法的优化方案 (17)3.2交叉口交通组织与渠化的优化设计 (18)3.2.1 交叉口车道流向设置的优化 (18)3.2.2 交叉口渠化 (18)3.2.3交通标志、信息板优化设计 (19)3.3交叉口安全保障设计 (19)3.3.1 行人安全设施 (19)3.2.2 非机动车安全设施 (19)第Ⅰ部分交通调查分报告一、交叉口概况果园路与解放路的交叉口是一个十字路口，东西方向流量比较大，北进口较窄偏西，由于交通量非常少，道路为机非混行，其实主要是非机动车与行人出入，机动车流量基本上为零。
没有信号灯控制，功能相当于一个丁字路口，相对来说解放路上的车流量比较的大，信号灯控制起到了非常大的作用，信号配置大致合理，车辆行驶有序，比较稳定，基本上严重的阻塞与排队现象，总的来说此路口的通行还是比较顺畅的。
存在问题：1、红绿灯的箭头与时间显示不完全同步，会误导司机违章行驶。
路口是个人流、车流比较集中的地方，车辆在路口的违章不仅对行人安全形成一定的隐患，也容易造成交通堵塞。
2、人行道绿灯时间过短，尤其是东西进口处人行道，需要跑过去，对于老残行人，很难过去。
3、横冲直撞的情况依然突出。
不少行人或骑自行车者，横穿马路乱闯红灯，随意与机动车抢道，加剧了交通的混乱情况和拥挤状况。
4、交叉北进口紧邻着一居民区，行人比较多，该处未设置相关安全标志，存在安全隐患。
二、交叉口现状平面图与信号配时图、相交道路横断面图1、交叉口现状平面图2、信号配时图3、相交道路横断面图（1）解放路横断面图为三幅路（2）果园路横断面图为三幅路三、流量流向图交叉口机动车交通量调查表地点果园路路解放路路西进口路口形式十字型日期6月24日星期三天气晴观测者尹富勇等时段左转直行右转小汽车公交摩托小汽车公交摩托小汽车公交摩托07:00~07:15 0 0 0 70 20 21 16 0 7 07:15~07:30 0 0 0 95 19 49 20 1 10 07:30~07:45 0 0 0 96 15 44 28 0 16 07:45~08:00 0 2 1 105 17 36 17 2 17 08:00~08:15 0 0 1 87 15 40 25 0 16 08:15~08:30 0 0 0 90 10 32 29 0 10 小计0 2 2 543 96 222 135 3 76交叉口非机动车及行人交通量调查表地点果园路路解放路路西进口路口形式十字型日期6月24日星期三天气晴观测者尹富勇等时段非机动车行人左转直行右转自行车电动车自行车电动车电动车自行车07:00~07:15 0 057166 17 607:15~07:30 1 68 231 57 6地点果园路路解放路路东进口路口形式十字形路口日期6月24日星期三天气晴观测者李俊锋、甄晓源、杨莉、冯地点果园路路解放路路东进口路口形式十字形路口日期6月24日星期三天气晴观测者李俊锋、甄晓源、杨莉、冯地点果园路路解放路路南进口路口形式十字形地点果园路路解放路路南进口路口形式十字形第Ⅱ部分数据分析分报告2.1 调查数据汇总与分析2.11交叉口的通行能力分析1、理论通行能力5924148Q=⨯=西东直124431Q=⨯=西东右6204155Q=⨯=东西直180445Q=⨯=东西左148437Q=⨯=南北左272468Q=⨯=南北右2、实际通行能力519 Q=西东直104 Q=西东右501 Q=东西直134 Q=东西左113 Q=南北左191 Q=南北右2.12现状评价（1通行能力由观测可知：早高峰时段为7：30—8：15之间，基本上无影响交通正常运行的严重的阻塞与排队现象，车辆能及时通过，其实际通行能力小于理论通行能力，基本为零目前其通行能力还是能满足城市的交通需求的。
城市道路平面交叉口设计(2)
河海大学文天学院道路勘测设计城市畸形交叉道路设计所属课程：道路勘测设计院系年级：11级土木工程专业班级：土木工程（1）班姓名（学号）：2014.4.9§1-1概述一、交叉口设计的基本要求1、保证车辆与行人在交叉口能以最短的时间顺利通过，使交叉口的通行能力能适应各条道路的行车要求。
2、正确设计交叉口立面，保证转弯车辆的行车稳定，同时符合排水要求。
二、交叉口设计的内容1.正确选择交叉口的型式、确定几何尺寸（进口车道数、车行道道宽、缘石转弯半径、交通岛尺寸等）2.视距计算3.立面设计4.交通设计（标志、标线、信号灯）和渠化设计5.结构设计二、交叉口形状适用范围①T形交叉：相交道路夹角为90°或90±15°范围内的三路交叉。
②Y形交叉：相交道路夹角为<75°或>105°范围内的三路交叉。
③十形交叉：相交道路夹角为90°或90±15°范围内的四路交叉。
④X形交叉：相交道路夹角为<75°或>105°范围内的四路交叉。
⑤错位交叉：⑥多路交叉：五路及五路以上的交叉口。
三、交叉口类型选择1.简单交叉口——交通量小的一般交叉口。
2.交叉口拓宽——交通量大特别是左右转。
3.渠化——直行及左右转交通量大或斜交、畸形交叉口。
4.环交——多路交叉、公路交叉、交通量不太大。
交叉口拓宽定义：为使转弯车辆不影响其它车辆的正常行驶，在交叉口连接部增设变速车道和转弯车道的平面交叉。
特点：交叉口可减少转弯交通对直行交通的干扰，车速较高，事故率低，通行能力大，但占地多，投资较大。
交叉口拓宽适用条件：适用于交通量较大、转弯车辆较多的一级公路、二级公路和城市主干路。
设计重点：设计时主要解决扩宽的车道数和位置，同时也要满足视距和转角曲线半径的要求。
环交：定义：在交叉口中央设置中心岛，用环道组织渠化交通，使进入环道的所有车辆一律按逆时针方向绕岛单向行驶，直至所要去的路口离岛驶出的平面交叉，裕称转盘。
道路平面交叉口设计及计算
道路平面交叉口设计及计算一、交叉口类型1.十字型交叉口：适用于交通流量较大、道路宽度较宽的情况。
设计时需要合理设置红绿灯信号控制，确保交通流畅。
2.T型交叉口：适用于次要道与主干道交叉的情况。
设计时需要考虑次要道交通流的安全性，并设置合适的交通标志和标线。
3.Y型交叉口：适用于高速公路出口与次要道交叉的情况。
设计时需要考虑高速公路的出口车流量和次要道的交通流量，确保安全通行。
4.环形交叉口：适用于交通流量较大、道路宽度较窄的情况。
设计时需要合理设置环形交通标志和标线，并设置合适的进出口位置。
5.立交交叉口：适用于大型道路或高速公路的交叉口设计。
设计时需要考虑立交桥的高度和梁间距，确保车辆的通行，以及合理设置匝道。
二、交叉口设计参数在进行交叉口设计时，需要考虑以下参数：1.交通流量：根据交通流的量级和流量分布，确定红绿灯信号控制的时长和配时方案。
2.车速和车道数：根据车辆的行驶速度和车道数，确定交叉口的几何形状和直行车道、转弯车道的长度。
3.安全视距：根据道路曲线和坡度等条件，确定车辆行驶过程中的安全视距要求，确保交叉口的安全性。
4.行人通行设施：根据交叉口周边的人流量和行人需求，合理设置人行横道和过街设施。
5.道路标线和交通标志：根据交叉口的交通流要求和交通安全需求，合理设置道路标线和交通标志，指示车辆和行人的行驶方向和规则。
三、交叉口设计计算交叉口设计的计算主要涉及以下几个方面：1.交通流量计算：根据交叉口的道路类型、车道数和车速等参数，分析交叉口的交通流量，计算各个车道的流量以及总流量。
2.信号配时计算：根据交通流的量级和流量分布，确定红绿灯信号控制的时长和配时方案。
可以采用绿波带长度法或交通流模型进行信号配时计算。
3.安全视距计算：根据交叉口的道路曲线和坡度等条件，计算车辆行驶过程中的安全视距要求，确定交叉口的安全性。
4.车道长度计算：根据车速和车道数，计算交叉口的直行车道、左转车道和右转车道的长度要求。
井巷工程-巷道交叉口设计与施工
建立健全安全管理体系，制定详细的安全操作规程和应急预 案；加强现场安全管理，确保施工人员佩戴安全防护用品； 定期进行安全检查和隐患排查，及时消除安全隐患。
04 巷道交叉口施工案例分析
案例一：某煤矿巷道交叉口施工
工程概况
该煤矿巷道交叉口为T型交叉，主巷道长度约800m，支巷 道长度约400m，交叉口处顶板不稳定，需要采取特殊支护 措施。
05 巷道交叉口常见问题及解 决方案
设计阶段常见问题
01
02
03
04
设计理念落后，不符合 现代矿井生产需求。
巷道布置不合理，导致 交叉口过多或过于复杂。
缺乏详细的地质勘探资 料，设计基础不扎实。
安全设施设计不完善， 存在安全隐患。
施工阶段常见问题
01
02
03
04
施工质量不达标，导致交叉口 稳定性差。
施工进度缓慢，影响矿井整体 生产计划。
施工现场管理混乱，存在安全 隐患。
施工人员技能水平不足，难以 保证施工质量。
运营维护阶段常见问题
交叉口变形、破坏严重，影响矿井正 常生产。
维护不及时，导致交叉口状况进一步 恶化。
安全监测设施不完善，难以及时发现 问题。
运营管理不善，存在违规操作现象。
针对性解决方案与建议
01
设计阶段
加强前期地质勘探工作，优化巷道布置方案，完善安全设施设计，提高
设计水平和质量。
02
施工阶段
加强施工现场管理，提高施工人员技能水平，严格控制施工质量，确保
交叉口稳定性和安全性。
03
运营维护阶段
完善安全监测设施，加强交叉口变形、破坏监测工作，及时发现并处理
问题；加强维护管理工作，确保交叉口处于良好状态；加强运营管理工
道路交叉口设计要点

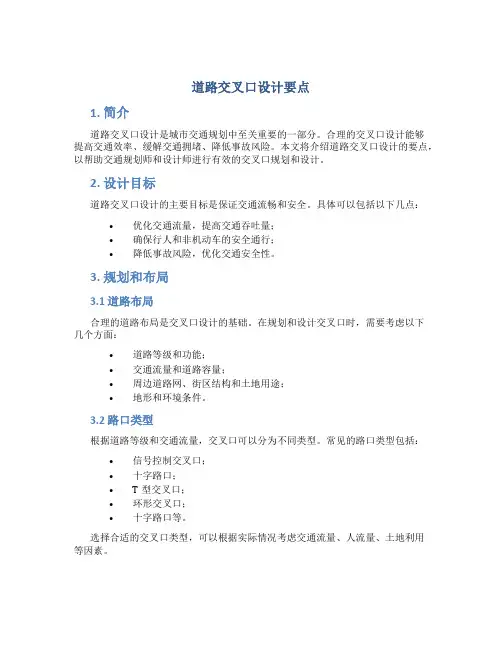

道路交叉口设计要点1. 简介道路交叉口设计是城市交通规划中至关重要的一部分。
合理的交叉口设计能够提高交通效率、缓解交通拥堵、降低事故风险。
本文将介绍道路交叉口设计的要点，以帮助交通规划师和设计师进行有效的交叉口规划和设计。
2. 设计目标道路交叉口设计的主要目标是保证交通流畅和安全。
具体可以包括以下几点：•优化交通流量，提高交通吞吐量；•确保行人和非机动车的安全通行；•降低事故风险，优化交通安全性。
3. 规划和布局3.1 道路布局合理的道路布局是交叉口设计的基础。
在规划和设计交叉口时，需要考虑以下几个方面：•道路等级和功能；•交通流量和道路容量；•周边道路网、街区结构和土地用途；•地形和环境条件。
3.2 路口类型根据道路等级和交通流量，交叉口可以分为不同类型。
常见的路口类型包括：•信号控制交叉口；•十字路口；•T型交叉口；•环形交叉口；•十字路口等。
选择合适的交叉口类型，可以根据实际情况考虑交通流量、人流量、土地利用等因素。
4. 交通流分析在设计交叉口时，需要进行交通流分析。
交通流分析可以通过以下几种方式进行：•车流量调查和分析，包括周日和高峰期的车流量统计；•行人流量调查和分析，包括道路人行横道上行人数量的观察；•自行车流量调查和分析，包括自行车道上自行车数量的观察；•其他交通方式的调查和分析，如公交车、出租车等。
交通流分析的结果将有助于确定适当的交通信号配时、道路宽度、车道数等交叉口设计要素。
5. 交通安全保障交通安全是道路交叉口设计的重要目标。
以下是一些常见的交通安全要点：•设计合适的视距要求，确保车辆和行人在交叉口有足够的视线；•设计合适的交通信号系统，确保交通流畅和安全；•设计合理的行人通行设施，如人行横道、人行天桥等；•设计合适的自行车通行设施，如自行车道、停车架等。
此外，还需要考虑其他的交通安全设施，如交通标志、路灯、反光镜等，以提高交叉口的可见性和安全性。
6. 交通信号配时对于信号控制交叉口，合理的信号配时是至关重要的。
城市道路平面交叉口的竖向设计解析
城市道路平面交叉口的竖向设计解析摘要:城市道路网络是一个复杂系统，城市交叉口又是路网中通行能力的“咽喉”，尤其是大型交叉口和广场由于立面较为复杂，竖向设计则显得更加重要。
竖向设计的合理与否直接影响交叉口道路表面的平顺度，行车的舒适性，排水质量和审美需求等。
本文针对T形、X形柔性路面平面交叉口的竖向设计进行探讨。
关键词:平交口;竖向设计;纵断优化交叉口立面设计的理念就是合理地设计交叉口的标高，便于汽车及行人安全出行，同时还应考虑与附近建筑物、地下管网、绿化的相关关系。
符合行车平顺、排水通畅和建筑艺术三方面要求。
1平面交叉口竖向设计的原则分清主次道路，主要道路优先，要保持原有车流状态，适当偏移中线，增加交叉口车道数，车道密度(宽度、数量)等适当。
要保证主要道路的交通便利。
同等级的道路交叉时，一般都而改变它们的横坡，使横坡逐步地随纵坡变化。
交通流交叉时，应尽可能渠化成直角或近似直角交叉交通流合流时，应以较小角度进行合流，实践证明，交通流以100-150合流时，合流速度差最小交叉口范围内，不应使一条道路的雨水排入另一条道路上或流过交叉口的人行横道，也不应使交叉口内产生积水。
因此，需合理确定交叉路纵断的变坡点和布设雨水口，设计时至少应有一条道路的纵坡方向背离交叉，雨水口应设在人行横道之前或低注处。
如遇困难的地形，交叉口设在盆状地形处，必须设置足够数量的雨水口。
平面交叉口立面设计高程应与周围建筑物的地坪高程协调一致。
设计时应充分考虑发展与环境的关系.力求使路口的渠化与环境的绿化协调使路口不再枯燥、单调。
2平面交叉口竖向设计的方法对简单的沥青路面交叉口，通常采用特征断面法;对大型、复杂的沥青路面交叉口，采用简单的特征断面法不能完整地表达交叉口的立面，必须加密交叉口范围内的设计高程，即高程图法。
2. 1 T形、X形交叉口特征断面的确定和特征点高程的计算交叉口的特征断面与选定的路脊线密切相关，路脊线应根据相交道路的等级和交叉角等因素确定，既要考虑行车平顺，又要考虑整个交叉口的均衡美观。
交叉口设计的主要内容
交叉口设计的主要内容交叉口设计是城市道路规划中的重要环节，它直接关系到交通的顺畅与安全。
一个合理设计的交叉口可以有效地减少交通拥堵，提高交通效率，减少交通事故的发生。
下面将从交叉口布局、交通流量控制、交叉口信号灯设计等几个方面介绍交叉口设计的主要内容。
一、交叉口布局交叉口布局是交叉口设计的基础，它决定了交通流的分流和汇聚。
在交叉口布局时，需要考虑交通流量、道路宽度、行车方向等因素。
一般来说，主要道路与次要道路的交叉口布局一般采用T型交叉口或十字交叉口。
对于高交通流量的交叉口，可以考虑设置立体交叉口或环形交叉口，以提高交通流的通行能力。
二、交通流量控制交通流量控制是交叉口设计中的重要环节。
通过对交叉口的进口道和出口道进行合理的划分，可以控制交通流的通行速度和流量。
在交通流量控制中，需要考虑车辆的停车、起步、加速、减速等行为，以及行人和非机动车的通行需求。
通过合理设置交通标志、交通标线和交通设施，可以引导交通流按照预定的路径和方向通行，提高交通流的安全性和流畅性。
三、交叉口信号灯设计交叉口信号灯是交叉口设计中的重要组成部分，它直接影响到交通流的调度和优化。
在交叉口信号灯设计中，需要考虑交通流量的高低、交通流的方向和交通流的优先级。
对于交通流量较高的主干道，可以设置绿灯时间较长，以确保交通流的通行；对于交通流量较低的次要道，可以设置绿灯时间较短，以减少交通流的等待时间。
此外，还需要考虑行人过街信号灯和非机动车信号灯的设置，以保障行人和非机动车的安全通行。
交叉口设计的主要内容包括交叉口布局、交通流量控制和交叉口信号灯设计等方面。
一个合理设计的交叉口可以提高交通效率，减少交通事故的发生，为城市交通的发展和居民的出行提供便利。
因此，在进行交叉口设计时，需要综合考虑各种因素，以达到最佳的交通运行效果。
交叉口设计规范
交叉口设计规范
交叉口设计规范旨在规定如何在交叉路口设计和管理车流和行人流。
设计规范旨在贯彻路网规划，便于出行、增加行车安全，减少交通拥堵。
一、交叉口规划要求
1、交叉口规划应符合地理环境作用，结合路段规划和交通流量，确定合理的路网结构。
2、优化交叉口，要求流畅、安全，有效利用道路资源；必要时，可设置人行横道。
3、结合交叉口的总体规划要求和综合网络的调整，针对交叉口的独立设计、改造实施方案；
4、兼顾快慢车合流、路网协调发展；充分考虑安立利、行人出行安全和景观效果。
二、交叉口设计要素
1、交叉口形态：针对不同出入口设计，应用T型、Y型、十字形、多环形等不同的交叉口形式；
2、信号控制：考虑路口类型、出入口数量、车流量等因素，采用合理的随机变化原则，运用信号灯或其他控制方式，使车辆和行人有序通过交叉口；
3、减少拥堵：拥堵是交叉口出现拥堵的主要原因，应切实采取措施，减少交叉口拥堵，例如设置交叉口改善设施，采用有益于流量分导的改进措施等；
4、安全措施：应切实采取措施，维护交叉口行车安全。
设施包括设限速标志、安全岛、指示牌、绿波带等；
5、景观设计：采用现代设计手段，将路口美化，增强视觉效果。
可通过绿化、小品建筑、照度等设计措施；
6、循环出行：应倡导循环出行新模式，如鼓励步行、公共交通出行等，减少车辆聚集，减少交叉口拥堵等。
