复杂立体图形组合
立体的基本组合方法
立体的基本组合方法
立体的基本组合方法指的是在由面、线和体三要素构成的三维设计中，对这三种要素通过合理的组合，形成协调美观的立体图形的方法。
立体的基本组合方法可以分为平行实体组合、斜线实体组合和曲线实体组合三种。
一、平行实体组合
平行实体组合是由多条平行直线组成的实体组合，在平行实体组合中，多条直线可以是正交的，也可以是不正交的，也就是说可以是水平的，也可以是垂直的。
正交的平行实体组合常用于建筑物的立体构成，如用多条水平的横线和多条垂直的竖线构成的实体组合，可以用来模拟建筑物的正立体形态；而不正交的平行实体组合，则可以用来表现出建筑物的斜立体形态，如斜面、楼梯等。
二、斜线实体组合
斜线实体组合是由多条斜线组成的实体组合，在斜线实体组合中，这些斜线常常是趋势相同的，也就是说它们都是以某一点为原点，以某一个角度斜着向上或向下的。
斜线实体组合常用于表现山体、屋顶和大量建筑物的立体形态，如山体的斜线实体组合，可以用来模拟山体的斜坡形态；而屋顶的斜线实体组合，则可以用来模拟屋顶的复杂形态。
三、曲线实体组合
曲线实体组合是由多条曲线组成的实体组合，其中这些曲线可以是弧形的，也可以是凹凸不平的。
曲线实体组合常用于表现自然景观和建筑物的立体形态，如曲线实体组合可以用来模拟山体的曲状形态，也可以用来模拟建筑物的攀爬形态，如城堡墙壁等。
总之，立体的基本组合方法包括平行实体组合、斜线实体组合和曲线实体组合3种，它们都可以用来表现建筑物和自然景观的立体形态，因此，能够熟练掌握这三种立体组合方法，对于提高空间设计能力有很重要的意义。

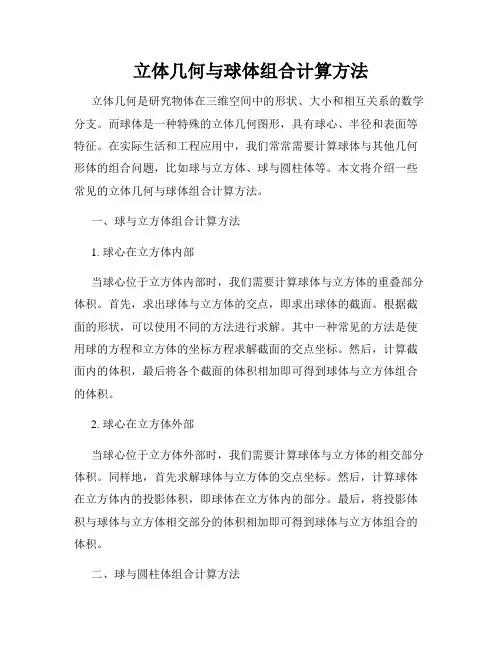

立体几何与球体组合计算方法
立体几何与球体组合计算方法立体几何是研究物体在三维空间中的形状、大小和相互关系的数学分支。
而球体是一种特殊的立体几何图形，具有球心、半径和表面等特征。
在实际生活和工程应用中，我们常常需要计算球体与其他几何形体的组合问题，比如球与立方体、球与圆柱体等。
本文将介绍一些常见的立体几何与球体组合计算方法。
一、球与立方体组合计算方法1. 球心在立方体内部当球心位于立方体内部时，我们需要计算球体与立方体的重叠部分体积。
首先，求出球体与立方体的交点，即求出球体的截面。
根据截面的形状，可以使用不同的方法进行求解。
其中一种常见的方法是使用球的方程和立方体的坐标方程求解截面的交点坐标。
然后，计算截面内的体积，最后将各个截面的体积相加即可得到球体与立方体组合的体积。
2. 球心在立方体外部当球心位于立方体外部时，我们需要计算球体与立方体的相交部分体积。
同样地，首先求解球体与立方体的交点坐标。
然后，计算球体在立方体内的投影体积，即球体在立方体内的部分。
最后，将投影体积与球体与立方体相交部分的体积相加即可得到球体与立方体组合的体积。
二、球与圆柱体组合计算方法1. 球心在圆柱体内部当球心位于圆柱体内部时，我们需要计算球体与圆柱体的相交部分体积。
类似于球与立方体的组合，首先求解球体和圆柱体的交点坐标。
然后，根据截面的形状使用相应的方法计算截面的体积。
最后，将各个截面的体积相加即可得到球体与圆柱体组合的体积。
2. 球心在圆柱体外部当球心位于圆柱体外部时，我们需要计算球体与圆柱体的相交部分体积。
同样地，首先求解球体与圆柱体的交点坐标。
然后，计算球体在圆柱体内的投影体积。
最后，将投影体积与球体与圆柱体相交部分的体积相加即可得到球体与圆柱体组合的体积。
三、其他球体组合计算方法除了与立方体和圆柱体的组合，球体还可以与其他几何形体进行组合。
例如，球体与锥体的组合，球体与棱台的组合等。
对于这些组合，我们同样可以采用类似的方法进行计算。
首先求解交点坐标，然后计算截面的体积，最后将各个截面的体积相加即可得到组合的体积。
不规则立体图形的分类和计算
不规则立体图形的分类和计算一、不规则立体图形的定义及特点不规则立体图形是指那些没有规则几何形状的立体图形，它们由不规则的多边形组成。
不规则立体图形在生活中广泛存在，如天然石块、树枝、果实的形状等。
不规则立体图形的特点是形状复杂、无规律，但可以通过数学方法进行分类和计算。
二、不规则立体图形的分类1.根据组成元素分类：（1）单体不规则立体图形：由一个不规则的多边形组成，如天然石块、树枝等。
（2）组合不规则立体图形：由多个不规则多边形组成，如拼图、建筑物的外观等。
2.根据空间结构分类：（1）一维不规则立体图形：如线段、曲线等。
（2）二维不规则立体图形：如平面上的不规则多边形等。
（3）三维不规则立体图形：如立体拼图、建筑物等。
三、不规则立体图形的计算方法1.单体不规则立体图形的计算：（1）体积计算：通过排水法、溢水法等实验方法测量不规则立体图形的体积。
（2）表面积计算：将不规则立体图形切割成多个规则几何图形，计算每个规则图形的面积，再求和。
2.组合不规则立体图形的计算：（1）体积计算：分别计算每个单体不规则立体图形的体积，再求和。
（2）表面积计算：分别计算每个单体不规则立体图形的表面积，再求和。
四、不规则立体图形的实际应用1.建筑设计：建筑师利用不规则立体图形设计独特的建筑物，提高建筑物的美观性和实用性。
2.工业制造：在不规则立体图形的基础上，设计生产各种形状的零件、产品，满足工业生产的需求。
3.艺术创作：艺术家利用不规则立体图形进行绘画、雕塑等艺术创作，展现个性和创意。
4.自然科学研究：科学家通过研究不规则立体图形，探索自然界中的规律和奥秘。
总结：不规则立体图形的分类和计算是中学数学的重要内容，通过对不规则立体图形的认识和计算，可以提高学生的空间想象能力、创新思维能力和实际应用能力。
习题及方法：1.习题一：计算下列不规则立体图形的体积。
一个天然石块，测量其排水体积为200cm³。
答案：200cm³解题思路：根据题目所给的排水体积，直接得出天然石块的体积。
组合体三视图画法-标注-看图(超详细)
运用线、面的投影规律，分析视图中图线和线框所代表的意义和相互 位置，从而看懂视图的方法，称为线面分析法。这种方法主要用来分析视 图中的局部复杂投影。
看图时要注意物体上投影面平行面的投影具有真实性和积聚性、投影面 垂直线的投影具有实长性和积聚性、投影面垂直面和一般位置面的投影具 有类似性。
当虚线处于粗实线的延长线上时，粗实线应画到分界，而虚线应留间隙。 当虚线圆弧和虚线直线相切时，虚线圆弧的线段应画到切点，而虚线直线 应留有间隙。
判断对错：
正确
错
指出错处并说明原因
标注尺寸的基本要求与规则
GB/T 4458.4-2003、 GB/T 16675.2-1996
一、标注尺寸的基本要求
Ⅰ、Ⅱ、Ⅲ、Ⅳ；
3、顺次地连接各点，作出 截交线并判别可见性；
4、整理轮廓线。
1(3)
球被任意位置的截平面截切，其截交线均为圆，直径的 大小取决于截平面距球心的距离。
圆
例二：已知一开槽半球，求作三视图。
1'
2'
2"
3'
3"
1
2
3
解题步骤
1、分析：截平面为 两个侧平面和一个水平 面，截交线为圆弧和直 线的组合；截交线的水 平投影和侧面投影均为 圆弧和直线的组合；
中心线断开
四、角度、直径、半径及狭小部位尺寸的标注。
⒈ 角度尺寸 ⑴ 尺寸线应画成圆弧，其圆心是该角的 顶点。尺寸界线沿径向引出。 ⑵ 角度数字一律水平写。
90°
60
° 25°5 °
⒉ 直径尺寸
（1） 标注直径尺寸时，以圆弧作为 尺寸界线，尺寸线经过圆心。 （2）尺寸数字前加注符号。
较复杂立体图形的组合

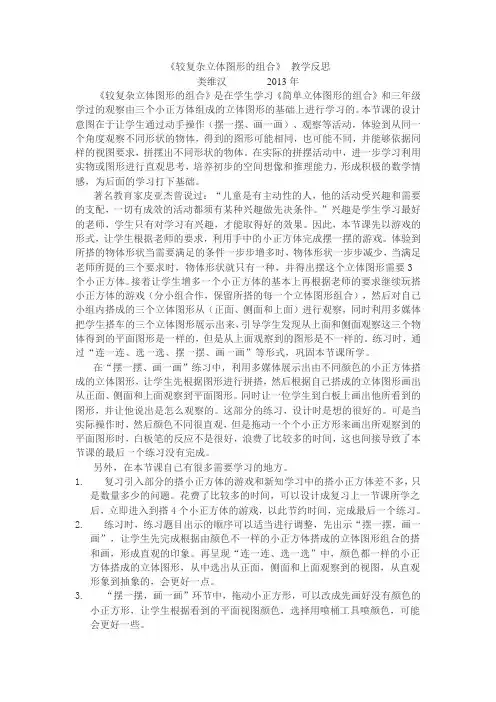

《较复杂立体图形的组合》教学反思类维汉2013年《较复杂立体图形的组合》是在学生学习《简单立体图形的组合》和三年级学过的观察由三个小正方体组成的立体图形的基础上进行学习的。
本节课的设计意图在于让学生通过动手操作（摆一摆、画一画）、观察等活动，体验到从同一个角度观察不同形状的物体，得到的图形可能相同，也可能不同，并能够依据同样的视图要求，拼摆出不同形状的物体。
在实际的拼摆活动中，进一步学习利用实物或图形进行直观思考，培养初步的空间想像和推理能力，形成积极的数学情感，为后面的学习打下基础。
著名教育家皮亚杰曾说过：“儿童是有主动性的人，他的活动受兴趣和需要的支配，一切有成效的活动都须有某种兴趣做先决条件。
”兴趣是学生学习最好的老师，学生只有对学习有兴趣，才能取得好的效果。
因此，本节课先以游戏的形式，让学生根据老师的要求，利用手中的小正方体完成摆一摆的游戏。
体验到所搭的物体形状当需要满足的条件一步步增多时，物体形状一步步减少，当满足老师所提的三个要求时，物体形状就只有一种，并得出摆这个立体图形需要3个小正方体。
接着让学生增多一个小正方体的基本上再根据老师的要求继续玩搭小正方体的游戏（分小组合作，保留所搭的每一个立体图形组合），然后对自己小组内搭成的三个立体图形从（正面、侧面和上面）进行观察，同时利用多媒体把学生搭车的三个立体图形展示出来，引导学生发现从上面和侧面观察这三个物体得到的平面图形是一样的，但是从上面观察到的图形是不一样的。
练习时，通过“连一连、选一选、摆一摆、画一画”等形式，巩固本节课所学。
在“摆一摆、画一画”练习中，利用多媒体展示出由不同颜色的小正方体搭成的立体图形，让学生先根据图形进行拼搭，然后根据自己搭成的立体图形画出从正面、侧面和上面观察到平面图形。
同时让一位学生到白板上画出他所看到的图形，并让他说出是怎么观察的。
这部分的练习，设计时是想的很好的。
可是当实际操作时，然后颜色不同很直观，但是拖动一个个小正方形来画出所观察到的平面图形时，白板笔的反应不是很好，浪费了比较多的时间，这也间接导致了本节课的最后一个练习没有完成。

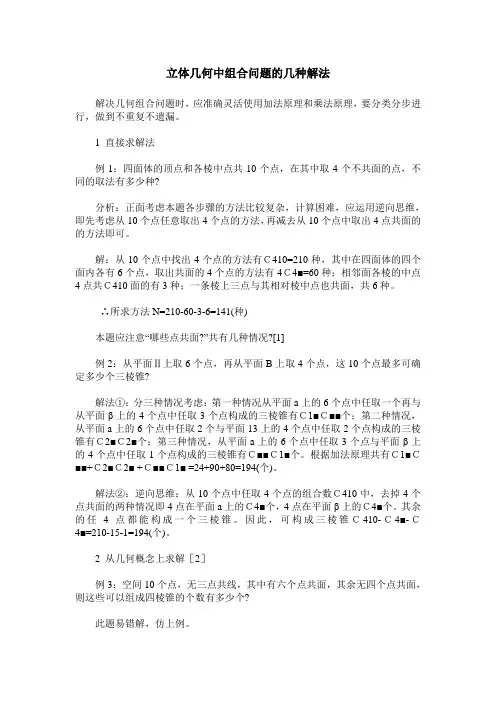

立体几何中组合问题的几种解法
立体几何中组合问题的几种解法解决几何组合问题时，应准确灵活使用加法原理和乘法原理，要分类分步进行，做到不重复不遗漏。
1 直接求解法例1：四面体的顶点和各棱中点共10个点，在其中取4个不共面的点，不同的取法有多少种?分析：正面考虑本题各步骤的方法比较复杂，计算困难，应运用逆向思维，即先考虑从10个点任意取出4个点的方法，再减去从10个点中取出4点共面的的方法即可。
解：从10个点中找出4个点的方法有Ｃ410=210种，其中在四面体的四个面内各有6个点，取出共面的4个点的方法有4Ｃ4■=60种；相邻面各棱的中点4点共Ｃ410面的有3种；一条棱上三点与其相对棱中点也共面，共6种。
∴所求方法N=210-60-3-6=141(种)本题应注意“哪些点共面?”共有几种情况?[1]例2：从平面Ⅱ上取6个点，再从平面B上取4个点，这10个点最多可确定多少个三棱锥?解法①：分三种情况考虑：第一种情况从平面a上的6个点中任取一个再与从平面β上的4个点中任取3个点构成的三棱锥有Ｃ1■Ｃ■■个；第二种情况，从平面a上的6个点中任取2个与平面13上的4个点中任取2个点构成的三棱锥有Ｃ2■Ｃ2■个；第三种情况，从平面a上的6个点中任取3个点与平面β上的4个点中任取1个点构成的三棱锥有Ｃ■■Ｃ1■个。
根据加法原理共有Ｃ1■Ｃ■■+Ｃ2■Ｃ2■ +Ｃ■■Ｃ1■ =24+90+80=194(个)。
解法②：逆向思维：从10个点中任取4个点的组合数Ｃ410中，去掉4个点共面的两种情况即4点在平面a上的Ｃ4■个，4点在平面β上的Ｃ4■个。
其余的任4点都能构成一个三棱锥。
因此，可构成三棱锥Ｃ410-Ｃ4■-Ｃ4■=210-15-1=194(个)。
2 从几何概念上求解［2］例3：空间10个点，无三点共线，其中有六个点共面，其余无四个点共面，则这些可以组成四棱锥的个数有多少个?此题易错解，仿上例。
错解一：从共面的6个点中任取1个、2个、3个、4个点，与从另外4个不共面的点中任取4个、3个、2个、1个点可构成的四棱锥有Ｃ1■Ｃ4■＋Ｃ2■Ｃ■■＋Ｃ■■Ｃ2■=6+60=120+60=246(个)。
较复杂的立体图形组合
较复杂的立体图形组合在数学和几何学中，立体图形组合是指由多个不同形状的立体图形组成的组合体。
这些组合体可以是简单的三维图形，如立方体、圆柱体和球体，也可以是更复杂的形状，如多面体和非欧几何体。
通过将这些不同形状的立体图形组合在一起，可以创建出复杂且具有独特美学效果的模型。
立体图形组合的基本概念立体图形组合的基本概念是将几个不同形状的立体图形进行组合，以创建出新的形状。
这些不同形状的立体图形可以是相同的或不同的，并且可以通过平移、旋转和缩放等操作来调整其位置和大小。
通过合理地使用这些操作，可以创造出各种各样的组合体。
平移平移是指将一个立体图形沿着一个方向移动一定的距离。
在立体图形组合中，通过平移可以将一个或多个立体图形放置在适当的位置，以使它们相互连接或相交。
旋转旋转是指将一个立体图形沿着一个轴旋转一定的角度。
通过旋转可以改变立体图形的朝向和角度，从而使其与其他立体图形组合在一起。
缩放缩放是指改变一个立体图形的大小。
通过缩放可以调整不同形状的立体图形之间的比例，使其更好地组合在一起。
立体图形组合的应用立体图形组合在现实生活中有许多应用。
以下是其中一些常见的应用场景：1. 建筑设计在建筑设计中，立体图形组合可以用于创建复杂的建筑结构。
通过将不同形状的立体图形组合在一起，可以创造出具有独特外观和功能的建筑物。
2. 工艺品制作在工艺品制作中，立体图形组合可以用于制作精美的装饰品和艺术品。
通过将不同形状的立体图形组合在一起，并加入创意的设计元素，可以创造出独特且具有艺术价值的工艺品。
3. 游戏开发在游戏开发中，立体图形组合被广泛应用于场景和角色的建模。
通过将不同形状的立体图形组合在一起，并使用纹理和着色技术，可以创建出逼真和富有想象力的游戏世界。
4. 工程模拟在工程模拟中，立体图形组合可以用于模拟和分析各种物理过程和现象。
通过将不同形状的立体图形组合在一起，并模拟其运动和相互作用，可以获得有关物体行为和力学性质的重要信息。
立体拼接技巧
立体拼接技巧
立体拼接是一种空间想象力的体现，它可以锻炼人的空间思维能力和立体感知能力。
立体拼接技巧主要有以下几种：
- 互补关系：第一个立体图形中“凸”的部分，需要与第二个立体图形中“凹”的部分相结合，才可以形成一个整体。
- 凹凸结合：通过观察图形发现第二个图形有圆锥的尖头，而最终的组合图形没有这样的图形，因此第二个图形中圆锥的尖头一定要插进某个凹槽才可以，而且通过图③可知只需一个凹槽即可。
- 时针法：在原图形当中确定起点、路径以及终点，将它们连在一起，画一个时针，再在选项当中以同样的起点、路径、终点画时针，通过时针方向是否一致来确定选项是否正确。
