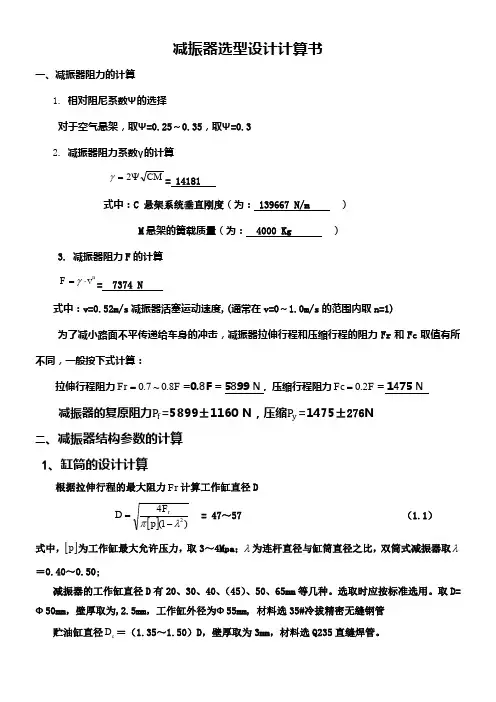

减振器选型设计计算书(原)
减振器选型设计计算书一、减振器阻力的计算1. 相对阻尼系数Ψ的选择对于空气悬架，取Ψ=0.25～0.35，取Ψ=0.32. 减振器阻力系数γ的计算 CM ψ=2γ= 14181式中：C 悬架系统垂直刚度（为： 139667 N/m ）M 悬架的簧载质量（为： 4000 Kg ）3. 减振器阻力F 的计算n v F ⋅=γ= 7374 N式中：v=0.52m/s 减振器活塞运动速度,(通常在v=0～1.0m/s 的范围内取n=1)为了减小路面不平传递给车身的冲击，减振器拉伸行程和压缩行程的阻力Fr 和Fc 取值有所不同，一般按下式计算：拉伸行程阻力F Fr 8.0~7.0==0.8F = 5899 N , 压缩行程阻力F Fc 2.0== 1475 N 减振器的复原阻力 =5899±1160 N ，压缩 =1475±276N二、减振器结构参数的计算1、缸筒的设计计算根据拉伸行程的最大阻力Fr 计算工作缸直径D [])1(42λπ-=p F D r = 47～57 （1.1） 式中，[]p 为工作缸最大允许压力，取3～4Mpa ；λ为连杆直径与缸筒直径之比，双筒式减振器取λ＝0.40～0.50;减振器的工作缸直径D 有20、30、40、（45）、50、65mm 等几种。
选取时应按标准选用。
取D=Φ50mm ，壁厚取为,2.5mm ，工作缸外径为Φ55mm, 材料选35#冷拔精密无缝钢管 贮油缸直径c D ＝（1.35～1.50）D ，壁厚取为3mm ，材料选Q235直缝焊管。
c D =Φ70mm ，贮油缸外径取Φ76mm2、活塞杆的设计计算活塞杆直径g d 可按下式计算经验数据： g d ＝（0.4～0.5）D ，则g d ＝Φ20mm.材质为：冷拉45#圆钢，热处理：表面高频淬火，硬化层深0.7～1.2mm,硬度45～50HRC ，淬火后校直。
直线度为0.02mm,并去应力回火；表面处理：表面镀硬铬20um 以上，铬层硬度要求HV900以上。
汽车减振器的选型设计
汽车减振器的选型设计目录一、汽车减振器的作用和功能---------------------------41、减振器的作用--------------------------------------42、减振器的功能--------------------------------------4 （1）对自然振动--------------------------------------4 （2）对强迫振动--------------------------------------6二、汽车减振器选型设计的任务-------------------------8三、汽车减振器额定阻力和工作缸直径的选择-------------91、线性减振器的阻尼特性------------------------------92、实际减振器的非线性--------------------------------93、减振器示功试验的标准规范-------------------------104、悬架系统相对阻尼系数与减振器阻尼系数的关系-------115、计算额定阻力-------------------------------------126、选择减振器工作缸直径-----------------------------13四、验算悬架系统在各种工况下的振动特性--------------14五、减振器行程和长度的确定--------------------------141、减振器最大压缩（上跳）行程-----------------------142、减振器最大拉伸（下跳）行程-----------------------153、减振器的总行程和长度-----------------------------15六、减振器上、下端连接方式和安装角度----------------161、减振器橡胶铰接头的最大转角-----------------------162、减振器的安装角度---------------------------------16七、特殊结构的减振器--------------------------------171、带有反向限位的减振器-----------------------------172、阻尼可调的减振器---------------------------------17八、试验和使用验证----------------------------------18汽车减振器的选型设计一、汽车减振器的作用和功能1、减振器的作用减振器是一种粘性阻尼元件，它能产生与运动方向相反，与运动速度成比例的阻力。
弹簧减震器的选型
弹簧减震器的选型
首先需要确定风机或者机器的重量，乘以弹性系数1.15，因为每个机器上需要4个减震器，因此除以4，即是需要的减震器的重量范围。
比如，风机重量为300kg，乘以弹性系数1.15，然后除以4，是86kg,因此需要选择80-120kg重量范围的弹簧减震器。
风机弹簧减震器类型可分为：
1.高度可调式弹簧减震器即弹簧减震器具有高整设备高度的调整结构。
对于重心不在中心的风机，地面不平的情况，我们能够通过此种弹簧减震器的调高装置使设备水平。
2.封闭式弹簧减震器，即弹簧减震器的弹簧不外露，完全安放在减震器外壳里。
这种弹簧减震器的优点在于外形美观，缺点在于检修人员不能随时观察弹簧的状况，很容易带来安全隐窜。
不生产此类型的减震器。
3.直立式弹簧减震器，此种弹簧减震器只包住弹簧上下部分的底座及上盖，结构简单，成本较低，尺寸小点。
4.限高型弹簧减震器，此种弹簧减震器除具备可调整高度的调高装置外，还提高度限制装置。
可保证承重脱离后，弹簧减震器高度也不发生什么变化，或承重前后高度不发生变化。
座式风机弹簧减震器选型：
四种弹簧减震器就减震效果而言，完全一样，只是结构不同而已！
客户可依据自身实际情况，任意挑选。
但是，较大型的风机建议使用限高弹簧减震器。
因此，大家可以根据使用场合和机器重量来选择合适的减震器。
气浮减震器。
管道支吊架减震器选型标准
管道支吊架减震器选型标准
管道支吊架减震器的选型标准包括以下几个方面：
1. 确定管道的尺寸和重量，根据支吊架的承载能力，选择合适的减震器型号和规格。
2. 考虑管道的振动和位移情况，选择能够吸收振动、减少位移的减震器类型。
3. 了解管道的工作环境，例如温度、湿度、压力等，选择适合的减震器材质和密封材料。
4. 考虑安装和维护的方便性，选择易于安装和维护的减震器结构。
5. 了解减震器的阻尼系数、弹簧刚度等参数，以便根据需要进行调整。
6. 考虑减震器的使用寿命和可靠性，选择经过质量认证、性能稳定的减震器品牌和厂家。
总之，在选择管道支吊架减震器时，需要综合考虑以上因素，并根据具体情况进行选择。
如有需要，可以向专业人士寻求帮助。

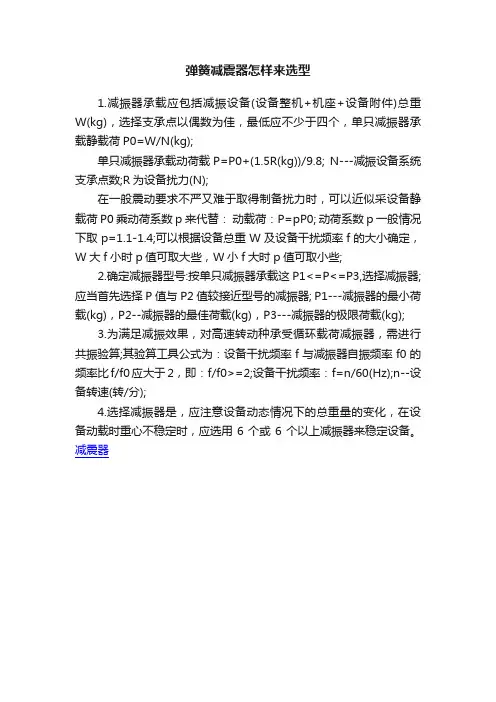

弹簧减震器怎样来选型
弹簧减震器怎样来选型
1.减振器承载应包括减振设备(设备整机+机座+设备附件)总重W(kg)，选择支承点以偶数为佳，最低应不少于四个，单只减振器承载静载荷P0=W/N(kg);
单只减振器承载动荷载P=P0+(1.5R(kg))/9.8; N---减振设备系统支承点数;R为设备扰力(N);
在一般震动要求不严又难于取得制备扰力时，可以近似采设备静载荷P0乘动荷系数p来代替：动载荷：P=pP0; 动荷系数p一般情况下取p=1.1-1.4;可以根据设备总重W及设备干扰频率f的大小确定，W大f小时p值可取大些，W小f大时p值可取小些;
2.确定减振器型号:按单只减振器承载这P1<=P<=P3,选择减振器;应当首先选择P值与P2值较接近型号的减振器; P1---减振器的最小荷载(kg)，P2--减振器的最佳荷载(kg)，P3---减振器的极限荷载(kg);
3.为满足减振效果，对高速转动种承受循环载荷减振器，需进行共振验算;其验算工具公式为：设备干扰频率f与减振器自振频率f0的频率比f/f0应大于2，即：f/f0>=2;设备干扰频率：f=n/60(Hz);n--设备转速(转/分);
4.选择减振器是，应注意设备动态情况下的总重量的变化，在设备动载时重心不稳定时，应选用6个或6个以上减振器来稳定设备。
减震器。
车辆底盘悬架减振器的选择与校核
科研监督esearch Supervision中国军转民34车辆底盘悬架减振器的选择与校核李斌 王引生减振器是产生阻尼力的主要元件，其作用是迅速衰减汽车振动，改善汽车行驶平顺性，增强车轮与路面的附着性能，减少汽车因惯性力引起的车身倾角变化，提高汽车操纵稳定性。
减振器亦能够降低部分动载荷，延长汽车使用寿命。
重型载货汽车底盘中比较常用的是双筒式减振器，其阻力容易调整，结构简单，价格便宜。
本文将以双筒式减振器为对象，着重介绍悬架减振器的选型与校核并示例分析。
一、减振器基本参数选择1.减振器阻力特性油液流经节流阀产生的阻力应为节流阀两侧压力差与承压面积的乘积，压力差p 为：QaC Q p d αρ+=2222式中：ρ——油液密度，kg/mm3； Q ——通过阀的流量，mm3/s ； a ——节流孔面积，mm2； d C ——流量系数；α——与节流孔形状和油液黏度有关的系数。
油液流经固定的节流孔产生阻力与油液流量即活塞运动速度的平方成正比，流经节流阀片的阻力与流量近似成线性关系。
减振器阻力特性是由节流孔特性和节流阀片特性两部分组成，如果能够分别求出节流孔特性和节流阀片特性，就可以得到减振器组合的阻力特性。
2.减振器相对阻尼系数通常根据汽车平顺性、操纵性和稳定性的要求确定减振器的阻力特性。
减振器阻力值能满足汽车操纵性和稳定性要求，但不一定满足汽车平顺性要求；反之亦然。
因此减振器阻力特性的选择应按照所设计车型对汽车平顺性、操纵性和稳定性进行综合考虑。
减振器装车后的基本参数，一般用相对阻尼系数表示，相对阻尼系数ψ为：K M2γψ=式中：ψ——相对阻尼系数； γ——减振器阻力系数（阻力特性的倒数），N•s/mm；K ——悬架刚度，N/mm； M ——质量系数，kg。
相对阻尼系数1≥ψ时，产生非周期运动，ψ很大时虽然能在共振区域很快衰减振动，但在非共振区域内激振增大。
当1≤ψ时，产生周期振动，ψ很小时振动衰减很慢，共振振幅过大。
减震器选型计算公式
减震器选型计算公式
减震器选型计算公式可以根据需求来确定，以下是一种常见的计算公式：
1. 根据负载重量：首先需要确定需要减震的负载重量（W），可以根据设备或机械的重量来确定。
2. 根据加速度：其次需要确定设备或机械在运动过程中的最大加速度（a），可以根据设备或机械的运动情况来确定。
3. 根据减震器的合理工作行程：根据经验或减震器的特性，确定减震器合理的工作行程（S）。
根据上述参数，可以使用以下计算公式来选择适合的减震器：
1. 标称荷载能力：C = W / g
其中，C为减震器的标称荷载能力，W为负载重量，g为重力
加速度（一般取9.81 m/s^2）。
2. 阻尼系数：D = (W * a) / (S * g)
其中，D为减震器的阻尼系数，W为负载重量，a为最大加速度，S为减震器的工作行程，g为重力加速度。
3. 辅助计算：根据实际情况，还需要考虑其他因素如弹性系数、冲击频率等，以综合计算出最适合的减震器。
需要注意的是，以上计算公式仅为一种常见的减震器选型计算公式，实际选型还需根据具体情况进行进一步分析和综合考虑。
(完整版)减震器选型方法
隔振器自身的刚度作用是在振动时会产生一个与振动位移成正比的恢复力，同时隔振器自身阻尼的作用是在振动时会产生一个和振动速度成正比的阻尼力。
在被动隔振中, 良好的隔振设计可使大部分的基座或基础运动都由隔振器来吸收，即隔振的目的就是减少振动的传递率使基座或基础的运动干扰尽量不向被保护的仪器或设备传播，并使仪器或设备的振动响应尽量保持最小。
隔振器最终的设计应该使隔振系统的固有频率低，有可变的阻尼特性，使系统既不会有显著的共振放大，同时又有良好的隔振效率，而且抗冲击性能和稳定性要好，因此, 在设计隔振器的阻尼时应同时考虑隔振系统的隔振效率和共振放大率，而隔振器的设计就是要适当选择系统隔振器的阻尼及刚度橡胶垫由于自身安装比较方便，形状可以根据需求制作，因此，微捷联惯组的隔振器尺寸是根据惯组的实际安装尺寸来设计车栽环境中振动噪声上妾是臬屮在10 Hz -120 Hz以及吏跖的频率驗根据减版原理，墓想隔离詠的抿动噪声，就必须使陌掘系统的固有频率在THz以下，即由隔振传递率曲线nJ甸当就提频率与園有鮒率的比大于时才会有隔振效果.而在实际工程中-股取该频率比为25^4,5・听以系统的固仃频率的范围兄2H2^4H2.同样隔离10Hz以上的推动嗥声时累统的训肓頤举确定的方法同上.即在一定范嵐内.所设计的隔振系统的固角频咿的偵越低，族动噪声被隔离的频段就越竜，因此，庄设计隔振系统时应使隔振丟统的固有频率辱凰偏低，微捷联惯组和其安驶支架的总质呈大约足50倔左彩,因此，耍采用四级对称式的安装方式,每组隔抿褂的平均承重质駄应该足1N以上,即每俎的隔扼器承重的质煨是在125g以上*通过以上分析.结薛微捶联惯组的宴际尺寸展终确定的隔振索统ffi隔撮器的結构歷卖际尺寸如图3.5所示，为r便惯组在各个方向上b耦，逸择r四组硅橡股垫，毎组棟由仿貞结果術报结构的同冇频净来看•隔振糸统的一阶同冇频率为65.204Hz.孙沖如图4.4 (a)所示,惯性組合在垂直方向上却沿Y轴产生了线振动，隔振系统的:阶固有频率为66.796Hz,振型如上图4.4(b)所示,惯性组合沿X轴产生了线振动;隔振系统的二阶固〃频率为66.8671k, fti型如上IW4.4 (c)所示，惯性组合沿乙轴心生了线振动•由丁振动耦合容易给系统引入伪运幼倍号,从而会彩响惯导系统的测量稻度，因此避免或尽吊•减小报动耦介通常是捷联惯导系统術抿设计的V耍耍求，仿真结果农明：在线般动输入的情况下,隔扳系统的前三阶固有频率为66Hz左右即在三轴匕儿乎不存任按动朗介，川以实现对岛频拓动的仃效袁减。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一·已知条件
机器总自重1065kg10650N
运行重量1128.9kg11289N
转速1470r/min压缩机转速？
基座重量879kg8790N
二、计算单个减振器荷重
静载荷：19440N机器总自重（+基座重量）
动载荷：639N方法有三种，3.运行重量-机器自重
总载荷：20079N
减震器个数：8个
单个减震器静载荷：2430N
单个减震器动载荷：79.875N
单个减振器总载荷：2509.875N
三、计算干扰频率
干扰频率24.5HZ转速（r/min）/60
四、初选减振器
减振器频率必须不大于17.32673HZ，减震器才有效果
减振器频率不大于9.8HZ
推荐频率在 4.9HZ左右。
查样本初选减振器型号、及参数
型号XX240
刚度850N/cm
阻尼比0.05。
减振器固有频率 2.95717HZ 2.956561988.454028
或计算得 2.95717HZ公式改成5/SQRT(c14/b25)
减震器原始高度cm
减震器（预压）高度12cm
减震器预压量 1.9cm
五、校核隔振效率
频率比8.284947。
无阻尼的传振效率 1.478%.=abs(1/（1-频率比^2））
有阻尼的传振效率 1.920%.=sqrt((1+(2*阻尼比*频率比）^2)/(（1-频率比^2）^2+(2*阻六、校核设备振动量
设备振动速度0.185135cm/s公式要改成.=设备干扰力(非动载荷之和)/所有减震器竖向刚度
1.851352mm/s
七、计算减震器的安装高度
安装高度0cm0mm B29-C14/B25
11.04118cm110.4117647mm B30-C14/B25+B31
1.128665296
V05 a0.066 x4 d00.3 (
2.336903603
2.727272727
B14改c14
)/(（1-频率比^2）^2+(2*阻尼比*频率比）^2))
荷之和)/所有减震器竖向刚度之和（N/cm)*振动传递效率*2π*设备转动频率。
