C25泵送混凝土配合比计算书(掺粉煤灰)
C25混凝土配比计算书
混凝土配合比试验计算单第 1 页共 5 页C25混凝土配合比计算书一、设计依据TB 10425-94 《铁路混凝土强度检验评定标准》TB 10415-2003《铁路桥涵工程施工质量验收标准》JGJ 55－2011《普通混凝土配合比设计规程》1、水泥：徐州丰都物资贸易有限公司，P·O 42.5（试验报告附后）2、粉煤灰：中铁十五局集团物资有限公司，F类Ⅱ级（试验报告附后）3、砂子：（试验报告附后）4、碎石： 5～31.5mm连续级配碎石，5～10mm由石场生产；10～2０mm由石场生产；16～31.5mm由石场生产；掺配比例5～10mm 为30%；10～20mm为50%；10～31.5mm为20%（试验报告附后）5、外加剂：山西桑穆斯建材化工有限公司，聚羧酸高性能减水剂（试验报告附后）6、水：混凝土拌和用水（饮用水）（试验报告附后）四、设计步骤（1）确定配制强度根据《普通混凝土配合比设计规程》JGJ55—2011、《铁路桥涵工程施工质量验收标准》TB 10415-2003，混凝土的配制强度采用下式确定：（2）按照《铁路混凝土结构耐久性设计设计规范》TB10005-2010规定，根据现场情况：1.0%、3、计算胶凝材料用量:m0= mw0÷W/B=169/0.46=367(kg/m3)，其中粉煤灰掺量为30%，粉煤灰用量mf=m×30%=367×30%=110(kg/m3), 减水剂用量：m外= m×1.0%=367×1.0%=3.67(kg/m3)；水泥用量：mc=m-mf-m外=367-110-3.67=253(kg/m3),根据普通混凝土配合比设计规程，该胶凝材料用量符合技术要求；4、确定砂率：根据设计要求及砂石材料的组成，βs0取35%；5、砂石重量:设混凝土密度为2450kg/m3。
367+ms0+mg0+169=245035%=ms0/（ms0+mg0）×100%解之得：ms0=670 (kg/m3) mg0=1244(kg/m3)6、初步基准配合比为：（单位：kg/m3）水泥：粉煤灰：砂：碎石：水：减水剂表5：C25 混凝土拌合物性能结果六、C25混凝土力学性、耐久性能根据C25混凝土拌合物性能试验结果，初步选定的配合比混凝土拌合物性能W/B=0.46能满足要求；按上述配合比成型力学能性能试验抗压强度、电通量试验结果见表6：表6：C25混凝土力学性能及电通量试验结果。
混凝土碱含量计算书
一、混凝土配合比及原材料碱含量
混凝土强度等级：
C35C20
材料名称
水泥
水
砂
试编配号编：号：2012022819
2010SP1-3
石 泵送剂 粉煤灰 矿粉
每m3用量（kg/m） 260
168
732
1050
9.6
60
80
含碱量
0.43%
0.01% 非碱活性 非碱活性 1.10%
0.57%
负责人： _________________ 审核： ________________ 计算 ： _______________ 报告日期： 2014年04月21日
0.68%
品种及规格
P.O42.5 ——
中砂
碎石
TY-6A
Ⅰ级
——
产地
金隅
井水
正定
井陉 河北铁园 山西阳泉 高邑千禧
注:1.粉煤灰、矿粉有效碱含量为总碱量的1/6和1/2 2.砂石料为非碱活性集料.
二、混凝土碱含量计算： 单m3混凝土含碱量=水泥中碱含量+外加剂中碱含量+掺合料中有效碱含量+水中碱含量
= 260× 0.43% +168×0.01%+ 9.6 ×1.10% +60× 0.57% × 1/6+80×0.68%×1/2 Ⅰ =1.57 三、结论：
根据GB/T50733-2011《预防混凝土碱骨料反应技术规程》6.3.2的规定：
混凝土碱含量不应大于3kg/m3 此批混凝土含碱量为 1.57kg/m3 符合规定要求
粉煤灰混凝土配合比设计及应用
粉煤灰混凝土配合比设计及应用摘要：混凝土中掺适量的粉煤灰，能改善混凝土的性能，降低工程成本。
重点探讨不同品质的粉煤灰在代替或超代水泥配制混凝土的原材料选择，粉煤灰混凝土的配合比设计及施工本卷须知。
列出不同强度等级要求的粉煤灰混凝土与普通混凝土的参考配合比。
关键词：粉煤灰；混凝土；配合比设计；施工本卷须知；原材料选择混凝土中掺人适量的粉煤灰，既可降低工程施工成本，改善混凝土的和易性、可泵性，增加混凝土的黏性，减少混凝土离析与泌水，又可使混凝土的凝结时间相对耽误，坍落度损掉减小，降低水化热，减少或消除混凝土中碱集料反响的危害。
但也存在粉煤灰品质波动大，混凝土早期强度偏低的错误谬误。
假设在配合比设计时，对原材料、粉煤灰代替率及超掺量系数作正确选择，其混凝土能满足设计施工要求。
本文阐述桥梁布局中C25灌注桩、承台，C30墩帽及墩身，C40、C50后张法预应力混凝土箱梁的粉煤灰混凝土配合比设计，原材料选择及施工本卷须知。
1 原材料〔1〕粉煤灰：用于混凝土的粉煤灰按其品质分为I、Ⅱ、Ⅲ3个等级，主要技术指标见表1。
桥梁布局混凝土配合比设计时，选择I、Ⅱ级粉煤灰，此中I级灰用于强度大于40 MPa的混凝土，Ⅱ级灰用于混凝土强度等级小于C30的桩基、承台、立柱、墩台帽工程。
粉煤灰活性：粉煤灰越细，比外表积越大，粉煤灰的活性就越容易被激发，因此，所用粉煤灰越细，混凝土早期强度越高、耐久性越好。
粉煤灰烧掉量对需水性影响显著，随粉煤灰烧掉量增加，粉煤灰的需水量增加，当烧掉量大于10%时，粉煤灰对流动扩展度无有利作用；粉煤灰含碳量增高，烧掉量增大，在混凝土搅拌、运送、成型过程，粉煤灰更容易浮到外表，影响混凝土的外不雅与内在质量。
别的，由于烧掉量增大，还会降低减水剂的使用效果。
需水量与粉煤灰的细度、烧掉量也有必然的关系，一般来说粉煤灰需水量越小，对混凝土性能越有利。
粉煤灰越细，需水量越小；烧掉量越大，需水量也越大。
所以粉煤灰的需水量指标可以综合反映出粉煤灰的性能。
C25泵送混凝土配合比计算书(掺粉煤灰)
C25水下掺粉煤灰混凝土配合比计算书一、配合比设计依据1、《安徽省巢湖市北外环路工程施工招标文件》2、《普通混凝土配合比设计规程》（JGJ55—2000）3、《公路桥涵施工技术规范》4、《现代混凝土配合比设计手册》二、设计要求1、设计砼强度等级：25Mpa；2、设计砼坍落度要求：18-22cm三、拟使用工程项目和部位桥梁桩基四、运输工具：砼罐车五、浇筑方法：采用导管法，无振捣施工，导管直径为250mm六、原材料技术要求1、碎石产地：巢湖含山石料厂，粒径：4.75-26.5mm连续级配；2、砂产地：巢湖东坝口砂站；3、水泥厂家：铁鹏水泥厂，品种标号：铁鹏水泥P .042.5级；4、水：符合饮用水标准。
七、配合比设计过程：：(一) 初步确定混凝土各组成材料用量：1、C25水下砼基准配合比：水泥:水:砂:碎石:外加剂 =390：195：762：1053：3.5102、按所取的粉煤灰取代水泥百分率=20%，计算每立方米粉煤灰混凝土的水泥用量C：C=C0 *(1-βc)=390×（1-20%）=312(kg/m3)8、选取超量系数δc=1.2，计算每立方砼的粉煤灰掺量F：F=1.2×（390-312）=93.6(kg/m3)9、粉煤灰超出的体积，扣除同体积细集料用量S=762-（390×20%×1.2-390×20%）/2.2×2.6=744(kg/m3)10、确定外加剂用量（减水剂JM-Ⅵ型）减水剂用量：1.0%×C=1.0%×(312+93.6) =4.056(kg/m3)11、确定初步试验配合比：水泥:水:砂:碎石:粉煤灰:外加剂 =312:195:744:1053:93.6:4.056（kg/m3）（二）试拌，调整：1、经过试拌，坍落度不满足要求，调浆5.7%，βs=43%C=312（1+5.7%）=330(kg/m3) W=（330+93.6）/0.48=203(kg/m3) S=(2424-330-93.6-203)×43%=773 G=1024测得坍落度T=195mm，满足设计要求；实测湿表观密度P=2435kg/m3，无需调整。
配合比自动计算
外加剂
聚羧酸高效 减水剂
呼市海灏
强度等级(C)
30
矿物掺合料掺量
0%
计算坍落度(mm)
180
标准差 σ (14% 塑性用水量(kg/m3) 200
水泥实测强度(MPa) 54.8
矿渣粉掺量
0%
外加剂减水率
27%
回归系数 αa 回归系数 αb
配制强度
0.53 粉煤灰影响系数 γf 0.20 矿渣粉影响系数 γk
表 B.0.13-1
预拌混凝土配合比试验计算书
混凝土标记 A-C30-180（S4）-GB/T 14902
计算日期
编号 2020-001 2020.3.13
使用原材料 品种规格 材料产地
水
水泥 粉煤灰 矿渣粉
饮用水 P.O42.5 二级
/
和林格尔 呼市 托县电厂 /
砂 水洗砂 薛家湾
石 碎石 清水河
% kg/m3
石用量
mg0
水泥用量
mc0
粉煤灰用量
mf0
矿渣粉用量
mk0
1184 301 49 0
kg/m3 kg/m3 kg/m3 kg/m3
计算配合比
水
材料用量(kg/m3)
163
备注
复核：
水泥 粉煤灰 矿渣粉 砂
301
49
0
789
计算：
石 1184
外加剂 9.10
fcu,0
0.95
外加剂掺量
1
假定质量(kg/m3)
38.2
2.6% 2495 MPa
水胶比
W/B
0.63
---
掺泵送剂用水量 胶凝材料总量 泵送剂用量
混凝土搅拌站配比
45% 44% 42% 41% 39% 37% 36%
注：1、根据运距及天气情况，砼出厂塌落度可放大1～3cm；根据原材料实际情况，可调整减水剂用量0.2～0.5Kg/m3； 2、生产时根据砂、石实际情况以及地泵、车泵等因素适当调整砂率和细石的掺量；若砂太粗，可适当增加煤灰用量，保证料的和易性； 3、本配合比为设计配合比，生产配合比用水量严格按照测定的骨料含水率进行修正； 4、批准日期： 作废日期：
2016 2516 3016 3516 4016 4516 5016
C20 C25 C30 C35 C40 C45 C50
890 904 920 940 950 960 970
130 130 130 130 140 150 150
836 804 776 740 698 660 628
140 170 200 225 260 295 325
塔牌P.O42.5R、LM、竖向砼配比表（1－3石）
SL=14~16cm（泵送）
配 比 强 度 石 子 砂子 编 号 等 级 (1-3)(0.5- 1) 42.5 水泥 粉煤灰 Ｓ９５ LM
(kg/m3) 水胶比 砂率
矿 粉
水
减水剂 容 重
技 术 参 数 超 量 煤 灰 矿 粉 外加剂 系 数 掺 量 掺 量 掺 量 1.6 1.6 1.6 1.6 1.6 1.6 1.6 28.3% 16.1% 1.94% 24.6% 14.9% 1.97% 20.8% 14.1% 2.08% 18.2% 14.5% 2.21% 15.0% 14.6% 2.34% 12.9% 14.6% 2.47% 11.2% 14.7% 2.63%
120 115 105 100 90 85 80
50 50 50 55 60 65 70
混凝土配合比计算表
（三）最终配合比：
当砼表观密度实测值与计算值之差的绝对值超过计算值的2%时，应将每项材料用量×δ；
材料
水泥
粉煤灰
水胶比
砂
石
外加 剂
膨胀剂
配合比
1
0.18
0.33
1.61
2.52 0.026 0.14
每m3砼 水泥
粉煤灰
水
砂
石
外加 剂
膨胀剂
坍落度 200 砂率
用量（kg） 425
75
165
684
1071 11.00
W B。
（二）确定表观密度校正系数δ。
（i）由最终灰水比确定的砼配合比出砼的计算表观密度ρ计
ρ计= W+C+F+S+G
（ii）由11条之（7）表中选强度接近fcu，O的一组砼拌和物的实测表观密度ρc,t
（iii）计算混凝土配合比校正蟋系数δ
δ=
ρρcc,,tc=
2380 2420
=
0.98
1 （计算至0.01）
3、根据
比:
0.33
JGJ55-2011 规程中第 3.0.5条和第 5.1.1条的规 定确定矿物 掺合料掺 量% 4、胶凝材 料28d胶砂 抗压强度 5、根据
f b=γfγsfce= 38.4
Mpa
βf=
15 %
fce= 48.0 Mpa
JGJ55-2011 表5.1.3选用 γf、γs值
6、确定外 加剂掺量：
C+F W
fcu
=
C+F W
基＋ （fcu—fcu，基）×
C+F W基
-
C+F W
混凝土配合比计算书
混凝土配合比计算书1、混凝土基本规定的检验1） 细骨料要求提示：根据JGJ55-2011中条款7.4.1的要求，有泵送要求的混凝土所采用的细骨料通过公称直径315μm 筛孔的颗粒含量不宜少于15%。
2） 坍落度要求提示：根据JGJ55-2011中条款7.4.3的要求，有泵送要求的混凝土泵送混凝土试配时应考虑坍落度经时损失。
2、确定水胶比1） 确定强度回归系数当不具备建立水胶比与混凝土强度关系式的统计资料时，查JGJ55-2011中表5.1.2表5.1.2 回归系数（αa 、αb ）取值表可得，回归系数αa 为0.53，回归系数αb 为0.20。
2） 计算混凝土配制强度混凝土的设计强度等级小于C60，按照JGJ55-2011中公式(4.0.1-1)σ645.1,0,+≥k cu cu f f （4.0.1-1）式中：f cu,0——混凝土配制强度（MPa ）；f cu,k ——混凝土立方体抗压强度标准值，这里取设计混凝土强度等级值（MPa ）；σ——混凝土强度标准差（MPa ）； 计算得到混凝土的配制强度应满足f cu,0≥36.580MPa ，因此取配制强度f cu,0为36.6MPa 。
3） 计算水胶比混凝土设计强度等级不大于C60，根据JGJ55-2011中公式(5.1.1)，b b a cu ba f f f B W ⋅⋅+⋅=ααα0,/ （5.1.1-1）式中：W/B ——混凝土水胶比；αa 、αb ——回归系数，按本规程5.1.2条取值应符合本规程5.1.2的规定； f b ——胶凝材料28d 胶砂强度（MPa ），试验方法应按现行国家标准《水泥胶砂强度检验方法（ISO 法）》GB/T 17671执行； 计算得混凝土的水胶比W/B 为0.6325。
3、计算用水量1） 推定用水量基准值对于流动性或大流动性混凝土的用水量，首先，根据JGJ55-2011表5.2.1-2，选取（并插值）得到碎石 最大公称粒径31.5mm 且满足坍落度90mm 的塑性混凝土的用水量为基础，即205.00kg ；31 本表用水量系采用中砂时的取值。
C35泵送混凝土配合比设计说明
泵送砼配合比设计说明书砼设计标号: C 45 号设计依据：中华人民共和国行业标准《普通混凝土配合比设计规程》(JGJ55-2011);《混凝土强度检验评定标准》(GB/T50107-2010)J0sKT。
设计要求：设计强度等级为C45,坍落度180士20mm使用原材料为：水泥：朔州金园( P.O42.5 级) 强度取其平均值46.3MP.砂：朔州窑头河砂，细度模数为 2.8, 属中砂, 含泥量为 2.0%，泥块含量03 其中0.315的含量为18%。
Jj7rv。
碎石：朔州元丰石场5-25mm连续级配水：饮用水外加剂：山西康特尔精细化工有限公司KNT-4 型 3.5 掺量减水率为20％制作与养护的方法把用于砼配制的各原材料混合并机械搅拌均匀，性能测试结果符合规范要求后，制作试件，把试件放在震动平台上进行震动捣实，二十四小时后拆模，再放入标准恒温恒湿养护室里进行养护。
KKUPl。
配合比参数的初步确定与计算预拌混凝土配合比计算试拌按初步配合比，取15L砼的材料用量进行试拌,各材料用量为：水泥:6.96 Kg水:2.94 Kg砂：11.1 Kg碎石(5-25mn): 15.3 Kg粉煤灰：OKg 外加剂：0.24Kg1、调整工作性混凝土拌和物经测定，坍落度为190mm符合要求，和易性、粘聚性、保水性良好；经试配后测定湿表观密度为2428kg/m3,实测值和计算值之差没有超过2%不需调整。
nEgfU。
1、基准配合比B(W/C)=0.42每比关联配合比的确定为了便于比较，增加二个关联配合比。
基准配合比B(W/C)=0.42用水量和其他掺量保持不变，基准水灰比(0.42 )分别减小和增大0.05 ;砂率分别减小和增大1%另两组水灰比分别为(①/c )A=0.37,v1bJ3。
(3 /c ) C=0.47计算过程如下：A 组：(3 /c ) A=0.37,用水量不变为196Kg。
水泥为：196/0.37=530Kg 外加剂530*0.035=18.6Kg砂率变为41%。
混凝土配合比自动计算书
材料用量（Kg/m3) 175 272 771
1065
117
138 8.17
/
备注:
计算
复核
/
北京
/
Hale Waihona Puke 假定容重ρc,c= 2430
泵送剂掺用比例
βa= 2.5 %
粉煤灰掺用比例 试配强度
胶凝材料28d强度
Mfo= 20 % fcu,o=
fcu,k+ fb =1.1yfgysgfce,g =
48.20 =
水胶比
W/B=αa*fb/(fcu,o+αa*αb*fb)=
掺泵送剂的用水量
Mw=Mw0(1-β）= 175
胶凝材料的总量
Mb0=Mw/(W/B) = 461
泵送剂用量
Mp0=Mb0*βa= 8.17
砂石总量
Mg0+Ms0=ρc,c-Mc0-Mw 1836
砂率
42
%
泵送剂减水率
25%
矿粉掺用比例
30%
粉煤灰超量系数
1.0
Kg/m3 Kg/m3 Kg/m3 Kg/m3
取水胶比W/B = 0.38
砂子用量 石子用量 矿渣粉用量 粉煤灰用量 水泥用量
混凝土标记 使用原材料 品种规格 材料产地
混凝土配合比计算书
AC40-180-GD25-P.O 水 水泥 砂子
计 算日期 石子
编号:QPPB2017-01-001 2017.4.5
粉煤灰 矿渣粉 泵送剂 /
饮用水 P.O42.5 Ⅱ区中砂
5-25mm 河卵石
Ⅱ级
/
FNM型
/
地下水 乌兰 中旗
中旗
中旗
W/B
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

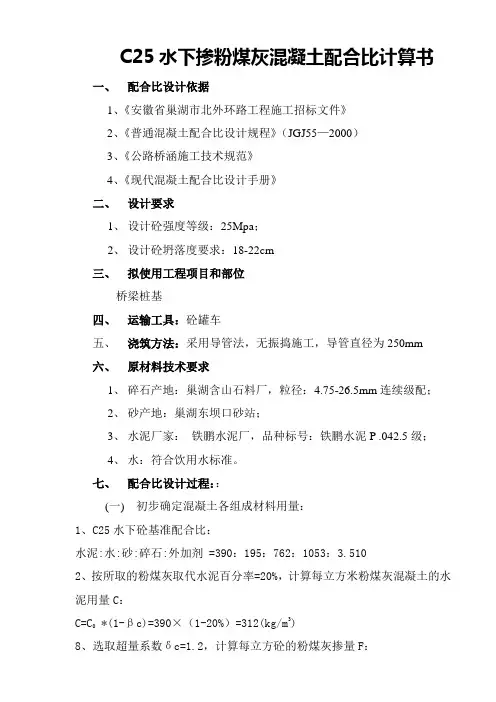

C25水下掺粉煤灰混凝土配合比计算书
一、配合比设计依据
1、《安徽省巢湖市北外环路工程施工招标文件》
2、《普通混凝土配合比设计规程》（JGJ55—2000）
3、《公路桥涵施工技术规范》
4、《现代混凝土配合比设计手册》
二、设计要求
1、设计砼强度等级：25Mpa；
2、设计砼坍落度要求：18-22cm
三、拟使用工程项目和部位
桥梁桩基
四、运输工具：砼罐车
五、浇筑方法：采用导管法，无振捣施工，导管直径为250mm
六、原材料技术要求
1、碎石产地：巢湖含山石料厂，粒径：4.75-26.5mm连续级配；
2、砂产地：巢湖东坝口砂站；
3、水泥厂家：铁鹏水泥厂，品种标号：铁鹏水泥P .042.5级；
4、水：符合饮用水标准。
七、配合比设计过程：：
(一) 初步确定混凝土各组成材料用量：
1、C25水下砼基准配合比：
水泥:水:砂:碎石:外加剂 =390：195：762：1053：3.510
2、按所取的粉煤灰取代水泥百分率=20%，计算每立方米粉煤灰混凝土的水泥用量C：
C=C0 *(1-βc)=390×（1-20%）=312(kg/m3)
8、选取超量系数δc=1.2，计算每立方砼的粉煤灰掺量F：
F=1.2×（390-312）=93.6(kg/m3)
9、粉煤灰超出的体积，扣除同体积细集料用量
S=762-（390×20%×1.2-390×20%）/2.2×2.6=744(kg/m3)
10、确定外加剂用量（减水剂JM-Ⅵ型）
减水剂用量：1.0%×C=1.0%×(312+93.6) =4.056(kg/m3)
11、确定初步试验配合比：
水泥:水:砂:碎石:粉煤灰:外加剂 =312:195:744:1053:93.6:4.056（kg/m3）（二）试拌，调整：
1、经过试拌，坍落度不满足要求，调浆5.7%，βs=43%
C=312（1+5.7%）=330(kg/m3) W=（330+93.6）/0.48=203(kg/m3) S=(2424-330-93.6-203)×43%=773 G=1024
测得坍落度T=195mm，满足设计要求；实测湿表观密度P=2435kg/m3，无需调整。
2、根据基准配合比，保持用水量不变，调整水灰得出两个辅助配合比分
别为：
（1）w/c =0.53
水泥:水:砂:碎石:粉煤灰:外加剂 =289:203:791:1048:93.6:3.826（kg/m3）T=205mm；实测湿表观密度P=2430kg/m3，无需调整。
（2）w/c =0.43
水泥:水:砂:碎石:粉煤灰:外加剂 =378:203:752:997:93.6:4.716（kg/m3）T=190mm；实测湿表观密度P=2442kg/m3，无需调整。
