磁粉探伤操作规程
磁粉探伤机操作规程
YL/SJ-053磁粉探伤机操作规程一、基本要求操作者必须仔细阅读《使用说明书》，熟悉设备结构、性能、试验原理，严禁违规操作。
二、工作前的准备1、荧光磁化液的配制：用荧光磁粉与无味煤油或特种煤油按2-3g/L配制。
2、将调配好的约15升磁化液倒入槽内，用离心泵搅拌吸引将磁化液搅拌均匀。
三、试验程序1、开机：合上前下方总电源开关，电源指示灯亮红等，机器带电，接通气泵开关，气压设定在0.4MPa左右（本设备间隙喷油、加紧探伤零件都需要气开关、压力不能小于0.35MPa）2、调整夹头位置，放入产品后间隙应该在10～15mm，开水泵吸介质液。
3、周向磁化电流调节：将周向磁化电流开关置开状态，将程序开关置手动，启动脚踏开关，气缸工作，旋转周向磁化电流旋钮调节电流，电流大小按下确定。
电流与直径的关系应符合：D<20mm时I≈200+(8～16)D ，D≥20mm时I≈(8～16)D 要求。
具体为：M6 250～300A M8 270～330A M10 280～350AM12 300～400A M14 320～430A M16 330～450AM18 350～490A M20 360～520A非圆棒状零件采用等同有效直径的电流。
4、纵向电流开关开状态，启动脚踏开关，气缸工作，旋转纵向磁化电流旋钮调节电流。
纵向磁化电流，一般选用1～3A，零件尺寸越大电流也选大。
5、灵敏度试片使用：将适当的灵敏度试片用软纸或纱布擦干净，将有刻痕的一面用胶带纸贴在工件表面，与工件一起磁化，并在试片上喷磁化液，磁化后的试片在荧光灯下是否能清晰看到刻槽，以决定电流是否合适，磁粉性能是否合适。
6、调整喷液球阀确定喷液大小，以全部喷到介质液。
7、调整喷液时间，使其在磁化电流消失以前停止喷液，防止磁化后的磁粉液迹被冲走。
8、调整完毕，即可工作，将工件放置在卡头上，启动脚踏开关，气缸工作夹紧，按下喷液开关喷液、同时通电磁化。
9、探头缩回，取下工件（尽量少接触外边面以防止磁化液迹面被破坏），在紫外线荧光灯下观看，有表面缺陷的地方会有明显的线状荧光线条。
磁粉探伤机的操作规程
磁粉探伤机的操作规程一、引言磁粉探伤技术是一种非破坏性检测方法，广泛应用于工业领域。
磁粉探伤机作为磁粉探伤技术的重要工具，必须按照规定的操作规程进行操作，以确保安全和准确性。
本文将介绍磁粉探伤机的操作规程。
二、准备工作1. 检查设备：在操作磁粉探伤机之前，必须检查设备的完整性和安全性。
确保设备没有损坏或松动的零件。
2. 检查磁粉：确认使用的磁粉符合要求，不得使用过期或受潮的磁粉。
3. 选择试样：根据被检测物体的要求，选择合适的试样，并确保试样清洁干净，无污染物。
三、设备操作1. 开机准备：将磁粉探伤机连接到电源，确保电源稳定。
检查各部位的连接情况，确保无松动或不良接触的情况。
2. 参数设定：根据被检测物体的特点，设置合适的工作模式和参数。
包括磁场方向、磁场强度、激励频率等。
3. 校准：执行校准程序，确保磁场强度和灵敏度符合要求。
根据实际情况，调整校准参数，使得探伤结果准确可靠。
4. 操作示范：操作人员应当对正确的操作流程进行示范。
特别是对于新手操作人员，应提供足够的培训和指导。
5. 操作规程：按照规定的操作规程进行操作，避免任意性和盲目性操作。
四、磁粉探伤操作步骤1. 准备试样：将试样放置在探伤区域内，并确保表面干净。
对于大型试样，操作人员应注意人身安全，避免危险动作。
2. 施加磁场：根据被检测物体的特点，施加合适的磁场。
可以通过旋钮或按钮来实现磁场的施加。
3. 激励磁粉：将磁粉均匀地覆盖在试样表面上。
可以通过手工撒粉或机械喷粉来实现，确保磁粉的均匀性。
4. 吸附磁粉：等待一段时间，让磁粉充分吸附在缺陷或裂纹处。
时间的长短取决于被检测物体的性质和试样的状态。
5. 清洗试样：在探伤结束后，将磁粉从试样表面清除。
可以使用刷子或水冲洗等方法，确保试样清洁干净。
6. 结果评估：根据磁粉探伤的结果，判断是否存在缺陷或裂纹。
通过仪器显示或肉眼观察等方式进行结果评估。
7. 记录和报告：将磁粉探伤的结果进行记录，并根据需要编写探伤报告。
荧光磁粉探伤机安全操作规程（3篇）
荧光磁粉探伤机安全操作规程一、设备安全操作规程1. 操作人员必须接受荧光磁粉探伤机操作培训，并获得相应的资质证书。
2. 在操作荧光磁粉探伤机之前，应确保设备处于正常工作状态，且安全保护装置完好。
3. 操作人员应穿戴符合安全要求的个人防护装备，包括安全帽、防护眼镜、耳塞、防护手套等。
4. 在操作荧光磁粉探伤机时，应保持清醒和集中注意力，切勿在疲劳或情绪不稳定的状态下操作。
5. 在操作荧光磁粉探伤机前，应对设备进行预检查，确保各部件完好，无松动或异常。
6. 开机前应检查电源和电缆是否安全可靠，并确保无任何异常情况。
7. 在操作荧光磁粉探伤机时，切勿触碰设备的电线、插头或电源部件，以免发生触电事故。
8. 若发现设备存在故障或异常，应立即停止操作，并通知相关人员进行维修和检测。
9. 禁止将未经授权或不符合安全规定的工具或零件用于修理荧光磁粉探伤机。
10. 在操作荧光磁粉探伤机时，应保持设备周围的通道和出口畅通，以便紧急情况下的疏散。
11. 在操作荧光磁粉探伤机时，应避免将手指、头发或衣物等物品靠近设备，以免发生夹伤或缠绕事故。
12. 在操作荧光磁粉探伤机时，严禁随意调整设备的参数或机械部件，必须经过专业人员的指导和许可。
13. 在操作荧光磁粉探伤机时，严禁在设备上进行擅自维修或更换零部件，必须由专业人员进行。
14. 在操作荧光磁粉探伤机前，应将工作区域内的杂物和异物清理干净，以防止设备被损坏或事故发生。
15. 在操作荧光磁粉探伤机时，应严格按照操作手册的操作步骤进行，不得随意修改或忽略任何步骤。
16. 在操作荧光磁粉探伤机时，切勿将手或其他物品插入设备的运转部件中，以防发生危险或事故。
17. 在操作荧光磁粉探伤机时，若发现设备散发出异常的热量或气味，应立即停止操作，并通知相关人员进行检修。
18. 在操作荧光磁粉探伤机时，应避免将设备暴露在强烈的光线或高温环境下，以免影响设备的正常工作和寿命。
19. 操作人员在使用荧光磁粉探伤机时，应熟悉设备的应急停机按钮和其他安全设施的位置和使用方法。

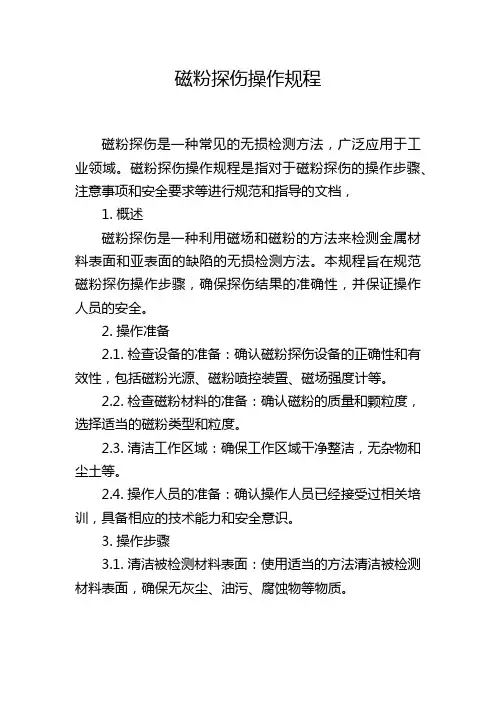

磁粉探伤操作规程
磁粉探伤操作规程磁粉探伤是一种常见的无损检测方法，广泛应用于工业领域。
磁粉探伤操作规程是指对于磁粉探伤的操作步骤、注意事项和安全要求等进行规范和指导的文档，1. 概述磁粉探伤是一种利用磁场和磁粉的方法来检测金属材料表面和亚表面的缺陷的无损检测方法。
本规程旨在规范磁粉探伤操作步骤，确保探伤结果的准确性，并保证操作人员的安全。
2. 操作准备2.1. 检查设备的准备：确认磁粉探伤设备的正确性和有效性，包括磁粉光源、磁粉喷控装置、磁场强度计等。
2.2. 检查磁粉材料的准备：确认磁粉的质量和颗粒度，选择适当的磁粉类型和粒度。
2.3. 清洁工作区域：确保工作区域干净整洁，无杂物和尘土等。
2.4. 操作人员的准备：确认操作人员已经接受过相关培训，具备相应的技术能力和安全意识。
3. 操作步骤3.1. 清洁被检测材料表面：使用适当的方法清洁被检测材料表面，确保无灰尘、油污、腐蚀物等物质。
3.2. 喷洒磁粉：将磁粉喷洒在待检测材料表面上，确保均匀喷洒，并确保磁粉能够覆盖整个待检测区域。
3.3. 施加磁场：根据需要，选择适当的磁场方式，如直流磁场、交变磁场等，并将磁场施加在待检测材料上。
3.4. 观察和记录：在磁场施加后，观察被检测材料表面的磁粉分布情况，注意观察是否有异常现象，如磁粉集聚、磁粉线等。
3.5. 评估和判读：根据磁粉分布情况，结合操作人员的经验和标准要求，对检测结果进行评估和判读，判断是否存在缺陷。
3.6. 清洁和保护：在检测完成后，清除待检测材料表面的磁粉，并进行适当的防腐处理，确保材料的安全和质量。
4. 注意事项4.1. 操作人员必须戴安全帽、防护眼镜、耳塞等个人防护装备，确保个人安全。
4.2. 操作人员必须遵守相应的操作规程和安全操作指南，禁止擅自调整或更改设备参数。
4.3. 操作人员必须经过正规培训，并具备相应的操作经验和技能，任何无经验和技能的人员禁止进行磁粉探伤操作。
4.4. 操作过程中，应注意磁粉的颗粒粒度和质量，确保磁粉的有效性和准确性。
磁粉探伤仪操作规程
磁粉探伤仪操作规程
《磁粉探伤仪操作规程》
一、前言
磁粉探伤仪是一种用于检测金属表面裂纹和缺陷的专用设备，具有高灵敏度和精准度。
为了保证磁粉探伤的操作安全和效果，制定了以下操作规程。
二、操作人员
1. 操作人员应经过专业培训，掌握磁粉探伤仪的操作技能和安全知识。
2. 操作人员应佩戴个人防护装备，包括手套、护目镜和耳塞等。
三、设备检测
1. 在使用前，操作人员应仔细检查磁粉探伤仪的各个部件是否完好，确保设备正常。
2. 检查磁粉探伤仪的电源及连接线路是否正常，确保电气安全。
3. 清洁磁粉探伤仪的工作面板和探测头，确保其表面无杂物影响使用。
四、操作流程
1. 将磁粉探伤仪的探测头放置在被检测物体的表面上，保持一定的距离和角度。
2. 打开磁粉探伤仪的电源，调节合适的工作参数，如磁场强度和喷粉压力等。
3. 向被检测物体表面喷洒磁粉，使其充分沾附在可能存在缺陷的部位。
4. 移动探测头，在磁粉的作用下，观察被检测物体表面是否出现裂纹或缺陷，及时记录和标记。
五、操作注意事项
1. 操作人员应保持专注，避免在操作时分心或擅自修改工作参数。
2. 操作人员应注意磁粉的使用和处理，避免对环境造成污染和危害。
3. 操作人员应定期对磁粉探伤仪进行维护和保养，确保设备的正常运行。
六、操作结束
1. 关闭磁粉探伤仪的电源，清洁和归置设备。
2. 对检测结果进行整理和分析，制定合理的修复方案和措施。
以上即是《磁粉探伤仪操作规程》，请操作人员严格按照规程操作，保证磁粉探伤的准确性和安全性。
磁粉探伤操作规程(一)2024
磁粉探伤操作规程（一）引言概述：磁粉探伤是一种常用的无损检测方法，用于检测材料中的表面和近表面缺陷。
本文将介绍磁粉探伤的操作规程，包括设备准备、表面处理、磁粉施加、磁粉检测和测试结果分析等方面的内容，以帮助操作人员正确进行磁粉探伤操作。
正文内容：1. 设备准备a. 确保磁粉探伤仪器和设备的正常运行，并进行定期维护和校准。
b. 准备所需的磁粉，包括干粉磁粉和湿粉磁粉，根据具体需求选择合适的磁粉类型。
c. 确定磁粉探伤的检测区域和相关参数，包括磁场强度和产生磁场的磁极的位置等。
2. 表面处理a. 清洁被检测物体的表面，确保无油污、锈蚀等物质的存在，以免影响磁粉的附着和检测结果的准确性。
b. 去除表面的涂层或涂料，以便磁粉能够直接接触到被检测物体的表面。
3. 磁粉施加a. 根据被检测物体的形状和尺寸，选择合适的磁场配置，包括长轴磁场、围绕磁场等。
b. 制定磁粉施加方案，根据被检测物体的材料和尺寸等因素，选择适当的磁粉施加方法，如干法施加、湿法施加等。
4. 磁粉检测a. 进行磁粉探伤前的预检测，确保磁粉的附着情况和磁场的均匀性。
b. 施加磁粉后，进行磁粉探伤的实际检测操作，根据被检测物体的要求和探伤结果的反馈，调整磁场和磁粉施加的方式。
5. 测试结果分析a. 对磁粉探伤的测试结果进行分析和评估，判断是否存在缺陷。
b. 根据分析结果，制定后续的处理和修复方案，以保证被检测物体的质量和安全性。
总结：本文介绍了磁粉探伤操作规程的相关内容，包括设备准备、表面处理、磁粉施加、磁粉检测和测试结果分析等方面的内容。
通过正确使用磁粉探伤技术，可以有效地检测出被检测物体中的表面和近表面缺陷，为后续处理和修复提供有力的依据。
磁粉探伤仪操作规程
磁粉探伤仪操作规程一．磁粉探伤步骤㈠预处理：1）清除---清除工件表面的油污、铁锈、毛刺、氧化皮、金属屑和砂粒等。
使用水磁悬液，工件表面必须认真除油；使用油悬液时，工件表面不应有水分；干法检验时，工件表面应干净和干燥。
2）打磨—有非导电覆盖层的工件必须通电磁化时，必须将与电极接触部位的非导电覆盖层打磨掉。
3）如果磁痕与工件表面颜色对比度小，可在探伤前先给工件表面途敷一层反差增强剂。
㈡、磁化工件（选择磁化方法、磁化规范和安排合适的工序）①磁粉探伤的工序应安排在容易产生缺陷的各道工序（如焊接、热处理、机加工、磨削、矫正和加载试验）之后进行。
②对于有产生延迟性裂纹倾向的材料，磁粉探伤应安排在焊接后24小时进行。
③磁粉探伤工序应安排在涂漆、发蓝、磷化和电镀等表面处理之前进行。
㈢施加磁粉A连续法：湿连续法：先用磁悬液润湿工件表面，在通电磁化的同时浇磁悬液，停止浇磁悬液后在通电数次，待磁痕形成并滞留下来时停止通电，进行检验。
干连续法：对工件通电磁化后撒磁粉，并在通电的同时吹去多余的磁粉，待磁痕形成和检验完毕再停止通电。
B、剩磁法：停止磁化后，再将磁粉或磁悬液施加到工件上进行磁粉探伤的方法。
㈣、磁痕观察、分析、记录磁痕观察和评定应在形成后立即进行。
使用非荧光磁粉检测时，必须在能够充分识别磁痕的日光或白光照明下进行，在被检工件表面的白光照度不应低于1000LX。
使用荧光磁粉检验，应在环境光小于20LX 的暗区紫外光下进行。
在380mm处，紫外辐照度应不低于1000μw/cm2。
㈤、退磁㈥、后处理二、探伤注意事项：1、在使用前应检查供电电压是否符合仪器要求，如过高或过低会损坏仪器或影响探伤效果。
2、电源插头线与仪器电源插座接好，探头和输出插座连接好，确认电源电压为220V、50HZ。
3、仪器电源开关，此时电源指示灯亮，仪器控制电路同时伺服工作。
一、将探头和被检工件接触好，按下探头上的开关，这时仪器对工件呈磁化状态，工作灯亮，松开开关，则切断主回路电源，工件停止磁化。
磁粉探伤操作规程模版(3篇)
第1篇一、目的为确保磁粉探伤工作的准确性和安全性，制定本规程，统一操作标准和流程。
二、适用范围本规程适用于所有进行磁粉探伤工作的场合，包括但不限于原材料、半成品、成品件及在役与使用过的工件。
三、操作人员要求1. 操作人员应熟悉磁粉探伤设备的使用方法，并经过相应的培训和考核。
2. 操作人员应具备一定的材料学、金属学、焊接等方面的知识。
3. 操作人员应遵守操作规程，确保探伤工作的质量和安全。
四、操作前的准备1. 检查磁粉探伤设备，确保其正常运行。
2. 检查磁粉，确保其符合要求，无明显杂质。
3. 检查探伤工作环境，确保通风良好，无尘、无腐蚀性气体。
4. 检查试件，确保其表面无油脂、金属屑、氧化皮、粘砂等杂质。
五、操作规程1. 将试件放置在探伤平台上，确保其稳定。
2. 根据试件材质、形状和探伤要求，选择合适的磁粉探伤方法（如湿法、干法等）。
3. 根据试件尺寸和探伤要求，调节磁粉浓度和磁化电流。
4. 将磁粉均匀涂抹在试件表面，确保磁粉覆盖均匀。
5. 启动磁粉探伤设备，进行磁化处理。
6. 根据探伤要求，选择合适的磁化方向（如周向、纵向等）。
7. 观察磁粉分布情况，发现磁粉聚集区域，即为缺陷部位。
8. 记录缺陷位置、大小和形状等信息。
9. 进行退磁处理，消除磁粉探伤产生的磁化效应。
10. 清洁试件表面，去除磁粉和杂质。
六、操作后的注意事项1. 操作完成后，关闭磁粉探伤设备，切断电源。
2. 对探伤设备进行保养和维护，确保其正常运行。
3. 对探伤数据进行整理和分析，形成探伤报告。
4. 将探伤报告存档，以备查阅。
七、安全操作1. 操作人员应佩戴防护用品，如防护眼镜、手套等。
2. 操作过程中，注意观察磁粉分布情况，避免误判。
3. 操作完成后，及时清理现场，确保工作环境整洁。
4. 发现设备故障或异常情况，立即停止操作，报告相关人员。
八、附则1. 本规程由磁粉探伤部门负责解释。
2. 本规程自发布之日起实施。
注：本模版仅供参考，具体操作规程可根据实际情况进行调整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
磁粉探伤操作规程
一、检测人员必须持证上岗，并严格按照无损检测检查规程工作。
二、使用设备必须符合标准要求。
三、对所检工作上的污物，氧化皮锈迹或其它附着物影响探伤灵敏度或使磁悬液受到污染时，必须把他们清除掉，并清洗干净。
四、视所检工件选用不同的探伤方法：
1、连续法剩磁法
2、荧光磁粉非荧光磁粉
3、干法湿法
4、支流直流脉冲电流冲击电流
5、轴向通电法、触头法、线圈法、磁轭法、穿棒法、感应电流法
五、探伤灵敏度，选用A型，C型试片，或对比试块。
六、视所检工件而选定大小不同的磁化电流和磁化方法，并保证磁场强度。
七、当采用荧光磁粉检测时，使用的黑光灯在工件表面的黑光辐照度应大于1000μW/cm2，其波长为320nm-400nm。
八、为防止工件烧损，须使工件与电极式穿棒与电极接触良好。
九、施加磁粉时，应将适量的，分布均匀的磁粉施加在有效探伤范围的探伤面上，使之能够吸附在缺陷部位，以形成对比良好的缺陷磁痕。
十、做好检查记录，并出具探伤报告。
十一、做好定期的维护与保养。
编制：
审批：
日期：。
