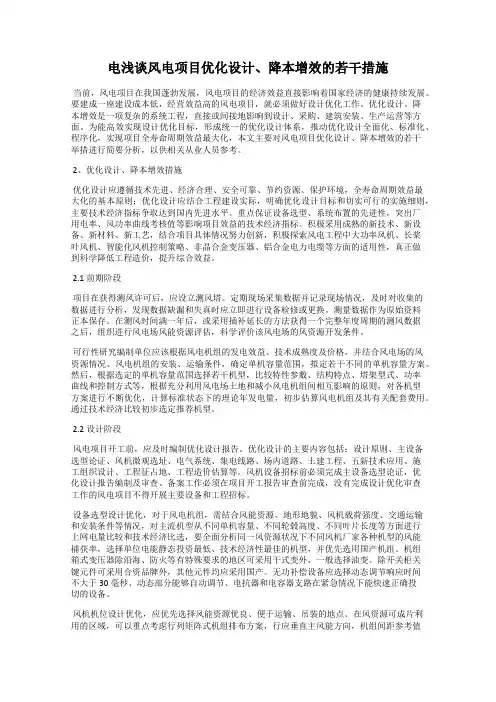

电浅谈风电项目优化设计、降本增效的若干措施
电浅谈风电项目优化设计、降本增效的若干措施当前，风电项目在我国蓬勃发展，风电项目的经济效益直接影响着国家经济的健康持续发展。
要建成一座建设成本低，经营效益高的风电项目，就必须做好设计优化工作。
优化设计、降本增效是一项复杂的系统工程，直接或间接地影响到设计、采购、建筑安装、生产运营等方面。
为能高效实现设计优化目标，形成统一的优化设计体系，推动优化设计全面化、标准化、程序化，实现项目全寿命周期效益最大化，本文主要对风电项目优化设计、降本增效的若干举措进行简要分析，以供相关从业人员参考。
2、优化设计、降本增效措施优化设计应遵循技术先进、经济合理、安全可靠、节约资源、保护环境，全寿命周期效益最大化的基本原则；优化设计应结合工程建设实际，明确优化设计目标和切实可行的实施细则，主要技术经济指标争取达到国内先进水平。
重点保证设备选型、系统布置的先进性，突出厂用电率、风功率曲线考核值等影响项目效益的技术经济指标。
积极采用成熟的新技术、新设备、新材料、新工艺，结合项目具体情况努力创新，积极探索风电工程中大功率风机、长桨叶风机、智能化风机控制策略、非晶合金变压器、铝合金电力电缆等方面的适用性，真正做到科学降低工程造价，提升综合效益。
2.1前期阶段项目在获得测风许可后，应设立测风塔。
定期现场采集数据并记录现场情况，及时对收集的数据进行分析，发现数据缺漏和失真时应立即进行设备检修或更换。
测量数据作为原始资料正本保存。
在测风时间满一年后，或采用插补延长的方法获得一个完整年度周期的测风数据之后，组织进行风电场风能资源评估，科学评价该风电场的风资源开发条件。
可行性研究编制单位应该根据风电机组的发电效益、技术成熟度及价格，并结合风电场的风资源情况、风电机组的安装、运输条件，确定单机容量范围，拟定若干不同的单机容量方案。
然后，根据选定的单机容量范围选择若干机型，比较特性参数、结构特点、塔架型式、功率曲线和控制方式等，根据充分利用风电场土地和减小风电机组间相互影响的原则，对各机型方案进行不断优化，计算标准状态下的理论年发电量，初步估算风电机组及其有关配套费用。
风电升压站建设四措两案
风电升压站建设四措两案【原创版】目录1.风电升压站的定义与意义2.四措两案的内容3.升压站的建设要求4.升压站建设的意义5.结论正文风电升压站是指将风电场产生的电能通过变电站升高电压，以便输送到电网的一种设施。
风电升压站的建设是风电产业发展的重要保障，对于提高风电发电效率和经济效益具有重要意义。
四措两案是指在风电升压站建设过程中，需要遵循的四个措施和两个方案。
四个措施包括：1.措施一：加强风电升压站建设的规划和管理，确保项目建设的科学性和合理性。
2.措施二：加强风电升压站设备的采购和管理，确保设备质量的稳定性和可靠性。
3.措施三：加强风电升压站的施工和管理，确保施工过程的安全性和质量。
4.措施四：加强风电升压站的运行和管理，确保运行效率和经济效益的提高。
两个方案包括：1.方案一：优化风电升压站建设的选址和布局，确保升压站的高效运行和经济的效益。
2.方案二：加强风电升压站的技术创新和人才培养，提高风电产业的核心竞争力。
升压站的建设要求包括：1.升压站建设应遵循国家和行业的相关法律法规和技术标准。
2.升压站建设应注重环保和节能，降低对环境的影响。
3.升压站建设应选择合适的站址和布局，方便输电线路的连接和运行。
4.升压站建设应使用高质量的设备和材料，确保设备的稳定性和可靠性。
5.升压站建设应加强施工管理和安全防护，确保施工过程的安全和质量。
风电升压站建设的意义包括：1.提高风电发电效率和经济效益，促进风电产业的发展。
2.优化能源结构，减少对化石能源的依赖，有利于环境保护和节能减排。
3.提高电网的稳定性和可靠性，保障电力供应的持续和稳定。
4.促进地区经济发展，提高人民生活水平。
综上所述，风电升压站建设四措两案是风电产业发展的重要保障，对于提高风电发电效率和经济效益具有重要意义。
因此，应加强风电升压站建设的规划和管理，遵循相关法律法规和技术标准，确保项目建设的科学性和合理性。

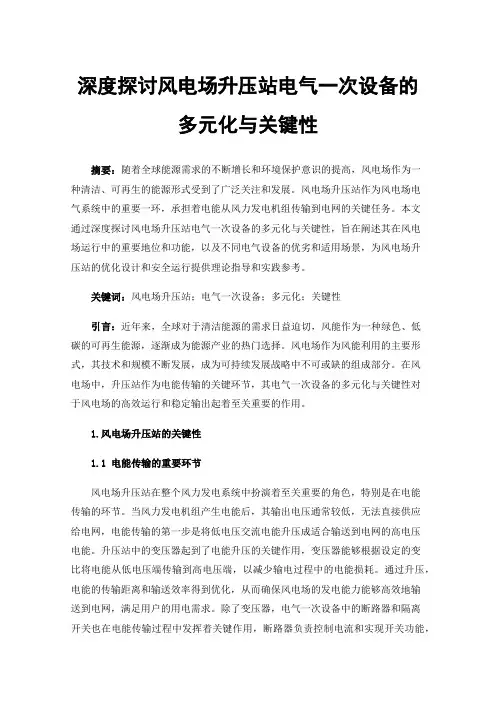

深度探讨风电场升压站电气一次设备的多元化与关键性
深度探讨风电场升压站电气一次设备的多元化与关键性摘要：随着全球能源需求的不断增长和环境保护意识的提高，风电场作为一种清洁、可再生的能源形式受到了广泛关注和发展。
风电场升压站作为风电场电气系统中的重要一环，承担着电能从风力发电机组传输到电网的关键任务。
本文通过深度探讨风电场升压站电气一次设备的多元化与关键性，旨在阐述其在风电场运行中的重要地位和功能，以及不同电气设备的优劣和适用场景，为风电场升压站的优化设计和安全运行提供理论指导和实践参考。
关键词：风电场升压站；电气一次设备；多元化；关键性引言：近年来，全球对于清洁能源的需求日益迫切，风能作为一种绿色、低碳的可再生能源，逐渐成为能源产业的热门选择。
风电场作为风能利用的主要形式，其技术和规模不断发展，成为可持续发展战略中不可或缺的组成部分。
在风电场中，升压站作为电能传输的关键环节，其电气一次设备的多元化与关键性对于风电场的高效运行和稳定输出起着至关重要的作用。
1.风电场升压站的关键性1.1 电能传输的重要环节风电场升压站在整个风力发电系统中扮演着至关重要的角色，特别是在电能传输的环节。
当风力发电机组产生电能后，其输出电压通常较低，无法直接供应给电网，电能传输的第一步是将低电压交流电能升压成适合输送到电网的高电压电能。
升压站中的变压器起到了电能升压的关键作用，变压器能够根据设定的变比将电能从低电压端传输到高电压端，以减少输电过程中的电能损耗。
通过升压，电能的传输距离和输送效率得到优化，从而确保风电场的发电能力能够高效地输送到电网，满足用户的用电需求。
除了变压器，电气一次设备中的断路器和隔离开关也在电能传输过程中发挥着关键作用，断路器负责控制电流和实现开关功能，而隔离开关则用于隔离和保护设备。
在电能传输过程中，这些设备能够确保电路的稳定运行，并在故障发生时及时切断电路，以保障风电场运行的安全性和稳定性。
在风电场升压站的关键性方面，电气一次设备是电能传输的重要环节，负责将低电压交流电能升压至适合输送到电网的高电压水平。
8、风电场升压站解决方案
风电场升压站解决方案1.方案背景随着能源问题和环境问题的日益严峻，世界各国竞相大力发展可再生能源。
风力发电凭借其绿色环保、资源丰富、容易开发、性价比逐步提高等优势得到了世界各国的广泛重视，是目前世界上发展得最快的可再生能源。
风力发电在电网中的比重不断提高，大型风力发电场的容量少则几十兆瓦，多则可以达到上百兆瓦。
2.应用场景风电场升压站应用场景包括陆上风电和海上风电。
陆上风电场升压站如图1所示。
图1“陆上风电场升压站”应用场景海上风电场升压站如图2所示。
图2“海上风电场升压站”应用场景3.方案实现3.1.概述风机安装地点分散，彼此相距很远，采用光纤方式通讯，一般组成光纤自愈性环网，接入升压站监控系统，监控系统采用分层、分布、开放式网络结构，主要由站控层设备、间隔层设备和网络设备等构成。
站控层设备按风场升压站远景规模配置、间隔层设备按风电场阶段实际建设工程规模配置。
3.2.设计原则1）《工程建设标准强制性条文》（电力工程部分）20062）《电力系统继电保护和安全自动装置反事故措施要点》3）《继电保护和安全自动装置设计技术规程》GB14285-20064）《电力装置的电测量仪表装置设计规范》GBJ63-19905）《火力发电厂、变电所二次接线设计技术规程》DL/T51366）《220～500kV变电所计算机监控系统设计技术规程》DL/T51497）《电测量及电能计量装置设计技术规程》DL/T5137-20048）《电能量计量系统设计技术规程》DL/T52029）《电力工程直流系统设计技术规定》DL/T5044-200410）《火灾自动报警系统设计规范》GB50116-200811）根据接入系统设计报告和接入系统设计审查意见进行风电场升压站的系统继电保护设计、调度自动化系统设计、通信系统设计。
3.3.装置列表表1风电场升压站解决方案装置列表3.4.功能列表表2风电场升压站解决方案功能列表4.技术特点和优势1）站控层设备包括主机兼主操作员工作站、备用操作员工作站兼“五防”工作站、工程师工作站、远动通信设备、公共接口装置、网络设备、打印机等，其中远动通信设备按双套冗余配置，采用分层分布式结构，功能齐全，分区合理。

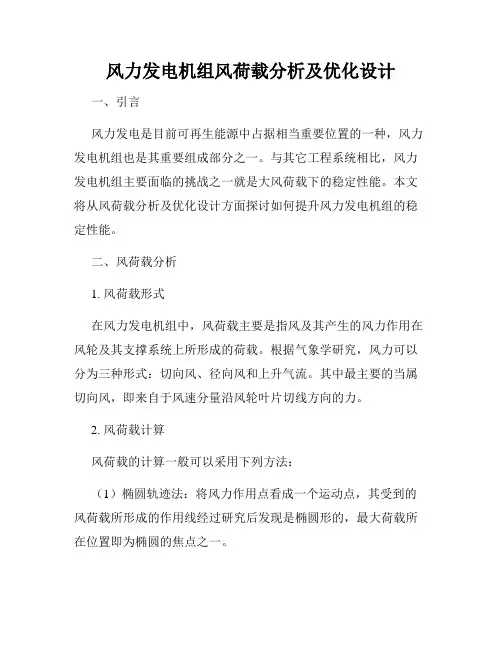

风力发电机组风荷载分析及优化设计
风力发电机组风荷载分析及优化设计一、引言风力发电是目前可再生能源中占据相当重要位置的一种，风力发电机组也是其重要组成部分之一。
与其它工程系统相比，风力发电机组主要面临的挑战之一就是大风荷载下的稳定性能。
本文将从风荷载分析及优化设计方面探讨如何提升风力发电机组的稳定性能。
二、风荷载分析1. 风荷载形式在风力发电机组中，风荷载主要是指风及其产生的风力作用在风轮及其支撑系统上所形成的荷载。
根据气象学研究，风力可以分为三种形式：切向风、径向风和上升气流。
其中最主要的当属切向风，即来自于风速分量沿风轮叶片切线方向的力。
2. 风荷载计算风荷载的计算一般可以采用下列方法：（1）椭圆轨迹法：将风力作用点看成一个运动点，其受到的风荷载所形成的作用线经过研究后发现是椭圆形的，最大荷载所在位置即为椭圆的焦点之一。
（2）风口逆推法：通过揭示叶片在不同风速下的变形规律和受力行为，得到了叶片结构变形和受力响应的特性参数，然后结合气象物理及气动特性等，经过逆推出风速下叶片受力情况，进而计算出整机的风荷载。
（3）场合适法：利用CAD软件建立计算模型，通过模拟流场中流动场、压力场等参数，综合考虑叶片的材料、形状、缆索布置、叶根安装等影响因素对风力发电机组的激励能力进行模拟计算。
3. 风荷载分析结果及优化设计通过以上方法得出的风荷载分析结果可以用于进行稳定性分析，并通过优化设计降低风荷载带来的影响。
优化设计中主要包括以下几个方面：（1）优化叶片结构由于叶片是风能转换核心部分，因此叶片的结构及其质量直接影响到发电机组的稳定性。
叶片的优化设计可以包括减轻质量、改变叶形和优化叶片布局等方面。
（2）优化筒杆和传动系统筒杆和传动系统也是风力发电机组中非常重要的部分，优化设计主要包括减小振动、降低噪声、提高精度等方面。
（3）优化弹性支撑系统由于受到风荷载影响，风力发电机组的整体振动会加剧，导致叶片与塔筒之间的摩擦和磨损加剧，从而降低系统的使用寿命。
风力发电场的布局与优化设计分析
风力发电场的布局与优化设计分析随着气候变化和能源危机的加剧，人类不断寻求绿色环保的替代能源。
风能作为一种污染少、资源丰富、可再生的能源，被越来越多的人们所重视，风电站也随之水涨船高。
但在风力发电领域，布局和优化设计是至关重要的环节。
本文将着重介绍风电站的布局和优化设计分析，帮助大家更好地了解风电站建设。
1.风力发电机的布局风力发电机的布局有两种基本方式，分别为单排阵列和多排阵列。
1.1.单排阵列单排阵列是风电机在一条水平直线上排列，根据风场的方向，在主要风向上建立单排阵列，可以有效地提高风能的利用效率，同时可以减少切变风的影响，增加电力输出。
但是，建立单排阵列也存在一些问题，比如对于大型或超大型风电机，其旋转半径相对较大，导致单排阵列间距相对较大，利用风场的面积较小，导致空间利用率不高，同时悬挂线路的成本也较高。
1.2.多排阵列多排阵列是指将风力发电机分布在若干条水平直线上，这种布局方式可以有效地提高风能的利用效率，减少空间利用率等问题。
但是，建立多排阵列也存在一些问题，比如难以避免风电机之间的影响，如“阴影效应”和“拥挤效应”等。
2. 风电站的优化设计分析2.1.受影响因素分析风电站的优化设计需要考虑多种因素，比如年平均风速、地形、气候条件、场地条件等。
应当根据这些因素进行分析和优化设计。
2.2.安装高度和转子直径分析风电机的安装高度和转子直径直接影响风能的利用效率。
控制风电机的安装高度和转子直径，可以使之达到最佳利用状态。
2.3.密度分析风电站布局密度的选取也极为重要。
通常情况下，密度较大可以提高风力利用率，但也可能导致“阴影效应”和“拥挤效应”。
因此，需要根据实际情况，结合经验和历史数据进行选择。
2.4.布局模式分析风电站的布局模式也有多种选择，包括直线、三角形、四边型等。
应根据实际情况和经验，选择合适的布局模式，以达到最佳的利用效果。
2.5. 维护和管理分析维护和管理是风电站的基本要求，风电站的布局必须适合维护和管理要求。
风电场升压站施工工艺改进与创新实践
风电场升压站施工工艺改进与创新实践随着可再生能源的发展，风力发电逐渐成为重要的能源来源之一。
而为了将风能有效地转化为电能，风电场升压站的建设和运营变得至关重要。
本文将探讨风电场升压站施工工艺的改进与创新实践，以提高风能发电效率和风电场运维管理水平。
一、风电场升压站概述风电场升压站是将风力发电机组产生的低压电能通过升压变压器升高电压，然后输送到电网中的关键设备。
升压站的建设质量和运营维护水平直接影响到风电场的发电效率和经济效益。
二、施工工艺常见问题1. 施工进度滞后：由于风电场升压站的建设需要考虑多个因素，如地理环境、电网联络等，施工过程常出现各种问题导致进度滞后。
2. 建设质量不稳定：部分升压站在施工过程中存在操作不规范、设备选型不合理等问题，导致建设质量不稳定，影响设备运行稳定性。
3. 安全风险：施工过程中，存在高空作业、电气操作等高风险工作，如果没有正确的安全措施，容易导致事故的发生。
三、工艺改进与创新实践1. 施工计划优化：通过合理安排施工进度、资源调配等，以减少施工过程中的延误问题，提高工程建设效率。
2. 质量控制提升：加强施工现场管理，建立质量控制体系，制定施工操作规范，确保设备选型合理、施工过程质量稳定。
3. 安全生产保障：加强安全培训，提高施工人员安全意识，建立完善的安全管理体系，确保高风险工作的安全进行。
四、效果与展望经过改进与创新实践，风电场升压站施工工艺逐渐得到优化，取得了显著的效果。
施工进度得到了加快，建设质量稳定提高，安全风险得到有效控制。
未来，随着风电技术的进一步发展，施工工艺还将继续改进和创新，以适应新能源发展的需求。
结论风电场升压站是风力发电的关键环节，其施工工艺的改进与创新对于提高风能发电效率和风电场的经济效益至关重要。
通过施工计划优化、质量控制提升和安全生产保障等措施，可以不断完善升压站的建设与运维管理，实现更高效、更安全的风力发电。
随着技术的不断发展，风电场升压站施工工艺也将不断创新，为可再生能源的发展做出更大贡献。
风电场升压站电气系统设计优化方法
风电场升压站电气系统设计优化方法近年来，随着可再生能源行业的快速发展，风电场成为了一种受欢迎的清洁能源发电方式。
而在风能发电过程中，电气系统起到了至关重要的作用。
为了优化风电场升压站的电气系统设计，提高发电效率和可靠性，以下将介绍一些常用的优化方法。
首先，合理选择电气设备是优化风电场升压站电气系统设计的关键。
在风电场升压站中，常用的电气设备包括变压器、开关设备和保护装置等。
为了确保系统的正常运行，应选择具有良好质量和高效性能的设备。
此外，还应考虑设备的容量和适用性，以满足不同条件下的发电需求。
其次，合理布置电气设备是电气系统设计中的重要环节。
在风电场升压站中，电气设备的布置应遵循一定的原则。
首先，应根据设备的功能和工作特点合理安排。
例如，变压器等重要设备应放置在一定距离的大型开放区域内，以便于维护和检修。
其次，应考虑设备之间的空间和维护通道，以确保设备的正常运行。
最后，对设备进行防护和隔离，以防止意外事故和电气干扰。
此外，完善的电气保护系统也是电气系统优化的重要内容。
在风电场升压站中，电气保护系统主要用于监测和保护设备以及防止过电流和短路等故障。
为了提高系统的可靠性，应采用多层次、多功能的保护装置。
同时，还应考虑设备的互锁和自动控制功能，以确保系统的安全运行。
另外，电气系统的接地设计也是电气系统设计的重要环节。
在风电场升压站中，正确的接地设计可以有效地提高系统的稳定性和可靠性。
接地系统应满足安全要求，并通过有效的接地措施来降低电气设备和人员的电压。
此外，还应定期对接地系统进行检查和维护，以确保其正常运行。
最后，对电气系统进行相关的仿真分析是电气系统设计优化的重要手段。
通过模拟和分析，可以检验和验证设计方案的可行性和有效性。
同时，还可以预测和评估系统在不同工作条件下的性能和可靠性。
因此，在设计阶段应充分利用仿真软件和工具进行系统的仿真模拟，并根据仿真结果进行相应的调整和优化。
综上所述，通过合理选择电气设备、合理布置设备、完善保护系统、设计合理的接地系统以及进行仿真分析等方法可以优化风电场升压站的电气系统设计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈陆上风电场升压站优化设计舒岳水珠海华成电力设计院有限公司【摘 要】随着风电装机规模的不断扩大，风电发展不光遇到了并网难而大量弃风的问题，目前对于风电电价下调也引起了争议，所以在建设过程中如何优化设计降低建设成本，始终是风电企业的关注点之一。
本文以华润连州风电场项目为例，从配电装置选型布置、站内生产生活建筑、升压站总平面布置、站址用地等方面谈谈陆上风电场升压站的优化设计。
【关键词】陆上风电场 升压站 优化设计0 引言风能作为一种清洁的可再生能源受到了各国的青睐，2013年我国并网风电装机再度位居世界首位。
对于中国北方地区频繁出现雾霾天气，为切实改善空气质量，国务院于2013年9月印发《大气污染防治行动计划》，其中明确提出要加快调整能源结构，增加清洁能源供应。
党的十八届三中全会提出大力推进生态文明改革，推进绿色、循环、低碳发展，风电行业整体状况将逐步好转，有望进一步回暖。
近年来风电设备制造已基本实现国产化，风电技术更加成熟，虽然风电场建设成本已大幅下降，但随着风电装机规模的不断扩大，风电发展遇到了并网难而大量弃风的问题，目前对于风电电价下调更是引起了争议，所以在建设过程中如何优化设计降低建设成本，始终是风电企业的关注点之一。
截至目前，华润新能源控股有限公司在广东省的风电装机容量在各大开发商中位居前列。
本文以业主单位提供的风电场升压站典型设计、国家电网公司组编的升压变电站典型设计方案，结合连州风电场升压站项目实例，从配电装置选型布置、站内生产生活建筑、升压站总平面布置、站址用地等方面谈谈陆上风电场升压站的优化设计。
1 工程概况华润连州风电场项目位于广东省连州市北部低山地带，南北向宽约5km，东西向长约12km。
场址地貌均为山地及盆地，山势不甚连贯，山头较多，场址海拔介于550m～800m之间。
连州风电场项目总占地面积约为74k㎡，终期规划装机规模约200MW，分两期建设，每期规模均约为100MW。
风电场首期位于连州市最北端的大路边镇和星子镇，分别称为燕喜、泉水风电项目，每个项目本期装机规模均为49.8MW，共规划装设50台风机，其中48台单机容量为2MW，2台单机容量为1.8MW，总容量99.6MW。
连州风电场配套建设110kV升压站一座，110kV升压站站址位于风电场场址东南部，距离岭山110kV变电站约14km，接入条件十分便利。
站址现状用地及其周边为相对平坦的旱地，站址附近地面高程介于470m～490m之间，地势相对平坦。
考虑到可靠性及风力发电机组全年满发时间不长，根据《风力发电场设计技术规范》(DL/T 5383-2007)第6.3.2条第3点第2款，“选择主变压器容量时，考虑风力发电场负荷率较低的实际情况，及风力发电机组的功率因数在1左右，可以选择等于风电场发电容量的主变压器。
”经多个方案对比，首期工程选用1台容量为100MVA 的主变压器，升压站内预留一台主变压器位置。
连州风电场升压站建设规模如表1所示。
表1 连州风电场升压站建设规模2 配电装置选型布置目前的风电场升压站设计中，110kV 配电装置常用的型式有：常规敞开瓷柱式电气设备（AIS）、气体绝缘金属封闭开关设备（GIS）。
这两种型式都分为户外与户内两种布置方式。
虽然户外AIS 布置型式占地面积较大，但设备投资相对较省，在用地条件允许的情况下非常适合采用，所以应用也最为广泛。
GIS 布置型式占地面积相对较小，能有效避免污染，运行维护及检修方便，虽然造价相对较高，但随着设备国产化、征地日益困难，GIS 设备的应用也越来越广泛。
在比选连州风电场升压站方案时，以户外AIS 与户外GIS 两种方式进行对比，主要从节约用地、方便运行维护、节省造价等方面进行考虑。
如图2-1、图2-2所示，采用两台100MVA 主变压器户外GIS 布置方式（方案一），用地面积约为1935.7㎡；而采用四台50MVA 主变压器户外AIS 布置方式（方案二），用地面积约3640㎡。
方案一相比方案二，节省用地约1704.3㎡，综合升压站场地三通一平、征地方面的造价，方案一相比方案二节省造价约45万元。
故推荐采用户外GIS形式。
图2-1 两台100MVA 主变压器、户外GIS 布置方式（方案一） 序号项目名称 本期规模 远景规模 1主变压器 1×100MVA 2×100MVA 2110kV 出线 1回 3回 335kV 出线 6回 12回 4 动态无功补偿 20Mvar 40Mvar图2-2 四台50MVA主变压器、户外AIS布置方式（方案二）3 站内生产生活建筑布置目前风电场人员配置没有统一要求，运行管理方式也各不相同。
因为风电场、升压站一般都远离城市，所以运行维护人员一般长期生活其中，与电网内的变电站相比：升压站内增加了站前区，站前区考虑了停车场地、运行维护人员的活动场所；综合楼的功能房间也相应增多。
由国家电网公司组编的升压变电站典型设计中，一般220kV及以下升压站按50MVA规模风场13人配置，100MVA规模风场15人配置，200MVA规模风场20人配置，300MVA规模风场25人配置。
连州风电场终期规划装机规模约200MW，结合业主要求，运行维护人员按20人考虑。
升压站内建筑平面整体布局及内部空间设计在考虑工艺要求的前提下，根据不同使用功能，合理进行分区，避免流线交叉，以减少生产、生活的相互干扰。
升压站内布置的建筑物主要有：综合楼、35kV配电装置楼、消防泵房。
综合楼共四层，综合考虑了运行维护人员办公、生活需求，设有办公室、会议室、备品备件室、更衣室、通信室、宿舍（含套间）、晾衣房、厨房和餐厅，在二层布置了监控室以监控风电机组设备运行。
35kV配电装置楼为单层建筑，布置有35kV配电室、继保与通信室、接地变室、站用变室以及蓄电池室。
35kV配电装置楼平面布置图详见图3-1。
图3-1 35kV配电装置楼平面布置图值得借鉴的是，本工程设计时将继保与通信室布置在35kV配电装置楼内，使风电机组并网投运不受综合楼建设进度的影响。
35kV配电装置楼的建设工期比综合楼少两个月左右，这样为保证工程及时投运创造了有利条件，为业主单位带来了较为明显的经济效益。
4 升压站总平面布置及节约用地总平面布置应结合站区的总体规划及电气工艺的要求进行布置。
在满足自然条件和工程特点的前提下，应考虑安全、防火、运行、检修、交通运输、环境保护等各方面的要求。
在满足工艺和土建要求的前提下合理布局，尽量节约用地，使全站的用地控制在最小的范围内。
并对建筑群体、道路、绿化、电缆管线综合考虑，统筹兼顾。
1）业主单位提供的升压站典型设计方案，升压站站区分东西两片区域，东侧为生产区，布置有配电装置楼、屋外配电装置、SVG设备、篮球场等设施；西侧为生活区，布置有办公生活综合楼、食堂餐厅、景观水池等设施。
升压站总平面东西宽130.0m，南北长92.0m，站区围墙内用地面积为11960.0㎡。
如图4-1所示。
图4-1 业主单位提供的升压站典型设计方案总平面图2）连州风电场升压站根据所处的地理位置、各电压等级出线方向、业主要求，以进站道路中心线为界，将升压站区分南北两片区域布置，南侧为生产区，北侧为生活区。
生产区从北往南依次为35kV配电装置楼、主变场地、110kV配电装置场地，站区西南侧布置有SVC设备场地。
生活区布置有综合楼、篮球场等设施，根据工艺以及建筑防火规范要求，站址生活区布置有其它建构筑物，包括泵房、消防水池、污水处理装置、人工湿地等，便于生产与管理。
本升压站用地南北长97.0m，东西宽89.0m，站区围墙内用地面积为8633.0㎡。
总平面布局紧凑简洁、生活区与生产区功能区分明确、施工易于实现、远期扩建方便。
如图4-2所示。
图4-2 连州风电场升压站总平面布置图3）国家电网公司组编的风电场升压站典型设计方案220A2建设规模与连州风电场升压站建设规模基本相同，如表4-1所示。
表4-1 典型设计方案220A2建设规模典型设计方案220A2升压站站区分东西两片区域，西侧为生产区，布置有配电装置楼、屋外配电装置、SVC 设备等设施；东侧为生活区，布置有场前区、主控综合楼、车库、泵房等设施。
升压站总平面东西宽140.5m，南北长67.0m，站区围墙内用地面积为9413.5㎡。
4）上述三个升压站设计方案围墙内用地面积比较如表4-2所示。
表4-2 围墙内用地面积比较表5）为贯彻落实科学发展观和节约集约用地基本国策，提高土地利用率和严格保护耕地，适应风电场建设和发展的需要，由水电水利规划设计总院会同有关单位编制完成了《电力工程项目建设用地指标（风电场）》。
根据《电力工程项目建设用地指标（风电场）》第5.0.2条，升压变电站用地包括生产建筑用地和辅助生产建筑用地。
序号项目名称 本期规模 远景规模 1主变压器 1×100MVA 2×100MVA 2110kV 出线 1回 1回 335kV 出线 3回 12回 4 动态无功补偿 30Mvar 30Mvar序号业主单位提供的 升压站典型设计方案 连州风电场升压站方案 国家电网公司组编的 典型设计方案220A2 1 11960.0㎡ 8633.0㎡ 9413.5㎡根据《电力工程项目建设用地指标（风电场）》第5.0.3条表5.0.3-2，风电场装机规模100～200MW，2回进线，主变压器户外布置方案的用地面积规定为：升压变电站用地面积9750㎡，运行管理中心用地面积6100㎡。
连州风电场升压站内变电站部分（生产区）实际用地面积为5156㎡，运行管理中心（生活区）实际用地面积为3480㎡，均小于规定要求，用地较为节约合理。
5 结语本文以连州风电场升压站工程为例，与业主单位提供的升压站典型设计方案、国家电网公司组编的风电场升压站类似典型设计方案进行了分析对比，多方面提出了风电场升压站设计优化措施，对风电企业有较为明显的经济效果，对降低建设成本有积极的现实意义，可供类似建设项目参考。
参考文献：[1]水利水电规划设计总院.电力工程项目建设用地指标.风电场.北京：中国电力出版社，2012.2.[2]国家电网公司组编.风电场电气系统典型设计.北京：中国电力出版社，2011.7.。
