电压 电阻知识点总结

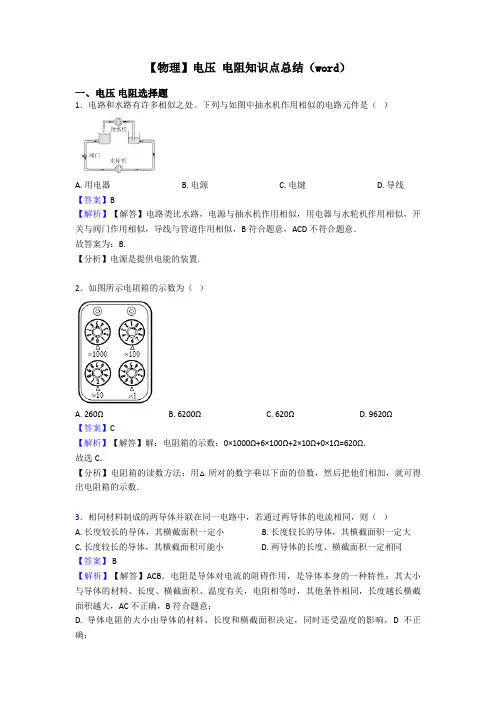

【物理】电压 电阻知识点总结(word)
【物理】电压电阻知识点总结（word）一、电压电阻选择题1．电路和水路有许多相似之处。
下列与如图中抽水机作用相似的电路元件是（）A. 用电器B. 电源C. 电键D. 导线【答案】B【解析】【解答】电路类比水路，电源与抽水机作用相似，用电器与水轮机作用相似，开关与阀门作用相似，导线与管道作用相似，B符合题意，ACD不符合题意．故答案为：B.【分析】电源是提供电能的装置.2．如图所示电阻箱的示数为（）A. 260ΩB. 6200ΩC. 620ΩD. 9620Ω【答案】C【解析】【解答】解：电阻箱的示数：0×1000Ω+6×100Ω+2×10Ω+0×1Ω=620Ω．故选C．【分析】电阻箱的读数方法：用△所对的数字乘以下面的倍数，然后把他们相加，就可得出电阻箱的示数．3．相同材料制成的两导体并联在同一电路中，若通过两导体的电流相同，则（）A. 长度较长的导体，其横截面积一定小B. 长度较长的导体，其横截面积一定大C. 长度较长的导体，其横截面积可能小D. 两导体的长度、横截面积一定相同【答案】 B【解析】【解答】ACB．电阻是导体对电流的阻碍作用，是导体本身的一种特性；其大小与导体的材料、长度、横截面积、温度有关，电阻相等时，其他条件相同，长度越长横截面积越大，AC不正确，B符合题意；D. 导体电阻的大小由导体的材料、长度和横截面积决定，同时还受温度的影响，D不正确；故答案为：B.【分析】决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度.（电阻与加在导体两端的电压和通过的电流无关）4．由欧姆定律公式I= 变形得R= ，结合所学电学知识，判断下列说法正确的是（）A. 导体的电阻跟通过导体的电流成反比B. 如果导体被拉长，则其电阻将变小C. 如果通过导体的电流变小，导体的电阻将变大D. 导体两端电压增大时，电流也增大，但其比值不变【答案】D【解析】【解答】解：AC、电阻是导体本身的一种性质，与通过导体的电流没有关系，故AC错误； B、导体电阻的影响因素：导体的长度、横截面积、材料．如果导体被拉长，其长度变长，横截面积变小，则其电阻将变大，故B错误；D、导体电阻可由导体两端的电压值与流过导体的电流值的比值求得，但是导体电阻与流过的电流和两端的电压无关．当导体两端电压增大时，电流也增大，但其比值不变，故D 正确．故选D．【分析】导体电阻可由导体两端的电压值与流过导体的电流值的比值求得，但是导体电阻是导体本身的一种性质，与流过的电流和两端的电压无关．导体的电阻与导体的材料、长度、横截面积等有关．5．如图所示的电路中，电源电压不变，开关S闭合，灯L1和L2都正常发光一段时间后，突然其中一灯熄灭，而电压表和电流表的示数都不变，出现这一现象的原因可能是（）A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L2断路【答案】 D【解析】【解答】A、如果灯泡L1短路，整个电路短路，电流表电压表示数最终都变为零，A不符合题意；B、如果灯泡L2短路，整个电路短路，电流表电压表示数最终都变为零，B不符合题意．C、如果灯泡L1断路，不发光；电流表断路无示数，C不符合题意；D、如果灯泡L2断路，电流表测量L1支路电流不受影响，示数不变；电源电压不变，电压表示数不变，D符合题意；故答案为：D【分析】结合选项，注意分析与题目条件符合的选项即可.6．如图所示的电路，电源电压不变，闭合开关S后，灯L能发光，电流表、电压表均有示数，过了一会儿，灯L不亮，电流表无示数，电压表有示数，则电路故障可能是（）A. 灯L断路B. 电阻R断路C. 灯L短路D. 电阻R 短路【答案】 A【解析】【解答】根据电路图，电阻R和灯泡串联，电压表测量灯泡的分压，当灯泡不亮，电压表有示数电流表无示数时，是灯泡断路了，A符合题意。
电压电阻知识点总结
电压电阻知识点总结电压和电阻是电路中的两个基本概念，了解这两个概念对于理解电路工作原理和解决电路问题至关重要。
下面是关于电压和电阻的知识点总结。
1. 电压（Voltage）电压是电路中电势差的度量，表示为V。
电势差是指电荷在电路中流动时遇到的阻力，也可以理解为电流在电路中移动时产生的能量转化。
电压单位为伏特（Volt）。
在直流电路中，电压是恒定的，而在交流电路中，电压会周期性地变化。
2.电动势（EMF）电动势是指电源提供的电能转化为电荷运动的能力，通常用符号'E'表示。
电动势是电源电压的度量，它可以驱动电流在电路中流动。
电动势的单位也为伏特。
3. 电位差（Potential Difference）电位差是指电压的差异，也就是电荷在电路中移动时所经历的电势差异。
电位差可以测量为两个点之间的电压差，通常用符号'ΔV'表示。
电位差是导致电流在电路中流动的推动力。
4. 电阻（Resistance）电阻是电路对电荷流动的阻碍程度，也就是电流通过电路时所遇到的阻力。
电阻的单位为欧姆（Ohm），表示为Ω。
电阻可以用于控制和调节电流的大小。
在电路中，电阻越大，通过电路的电流越小。
5. 欧姆定律（Ohm's Law）欧姆定律是描述电压、电流和电阻之间关系的基本定律。
根据欧姆定律，电流（I）等于电压（V）除以电阻（R）：I=V/R。
这意味着在给定电压下，电流的大小与电阻成反比；而在给定电阻下，电压和电流成正比。
6. 串联电阻（Series Resistance）串联电阻是指将多个电阻连接在同一路径上的方式。
在串联电阻中，电流在电阻中依次流过，而电压在每个电阻上分担。
串联电阻的总电阻等于各个电阻之和：R_total = R1 + R2 + R3 + ...7. 并联电阻（Parallel Resistance）并联电阻是指将多个电阻连接在不同路径上的方式。
在并联电阻中，电流分流并通过各个电阻，而电压在各个电阻上相等。

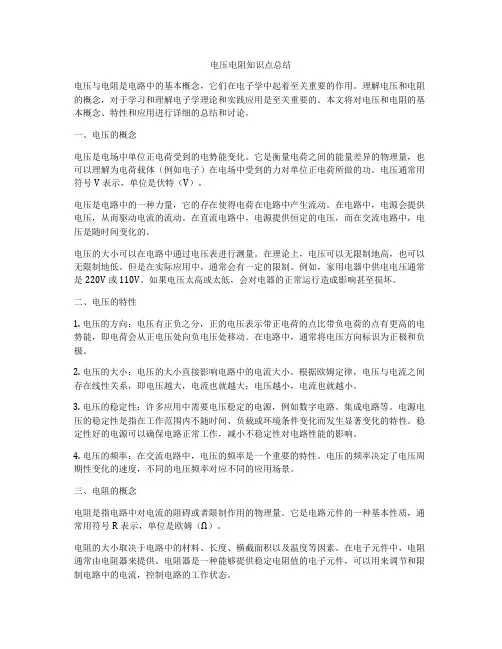

电压电阻知识点总结
电压电阻知识点总结电压与电阻是电路中的基本概念，它们在电子学中起着至关重要的作用。
理解电压和电阻的概念，对于学习和理解电子学理论和实践应用是至关重要的。
本文将对电压和电阻的基本概念、特性和应用进行详细的总结和讨论。
一、电压的概念电压是电场中单位正电荷受到的电势能变化。
它是衡量电荷之间的能量差异的物理量，也可以理解为电荷载体（例如电子）在电场中受到的力对单位正电荷所做的功。
电压通常用符号V表示，单位是伏特（V）。
电压是电路中的一种力量，它的存在使得电荷在电路中产生流动。
在电路中，电源会提供电压，从而驱动电流的流动。
在直流电路中，电源提供恒定的电压，而在交流电路中，电压是随时间变化的。
电压的大小可以在电路中通过电压表进行测量。
在理论上，电压可以无限制地高，也可以无限制地低。
但是在实际应用中，通常会有一定的限制。
例如，家用电器中供电电压通常是220V或110V。
如果电压太高或太低，会对电器的正常运行造成影响甚至损坏。
二、电压的特性1. 电压的方向：电压有正负之分，正的电压表示带正电荷的点比带负电荷的点有更高的电势能，即电荷会从正电压处向负电压处移动。
在电路中，通常将电压方向标识为正极和负极。
2. 电压的大小：电压的大小直接影响电路中的电流大小。
根据欧姆定律，电压与电流之间存在线性关系，即电压越大，电流也就越大；电压越小，电流也就越小。
3. 电压的稳定性：许多应用中需要电压稳定的电源，例如数字电路、集成电路等。
电源电压的稳定性是指在工作范围内不随时间、负载或环境条件变化而发生显著变化的特性。
稳定性好的电源可以确保电路正常工作，减小不稳定性对电路性能的影响。
4. 电压的频率：在交流电路中，电压的频率是一个重要的特性。
电压的频率决定了电压周期性变化的速度，不同的电压频率对应不同的应用场景。
三、电阻的概念电阻是指电路中对电流的阻碍或者限制作用的物理量。
它是电路元件的一种基本性质，通常用符号R表示，单位是欧姆（Ω）。

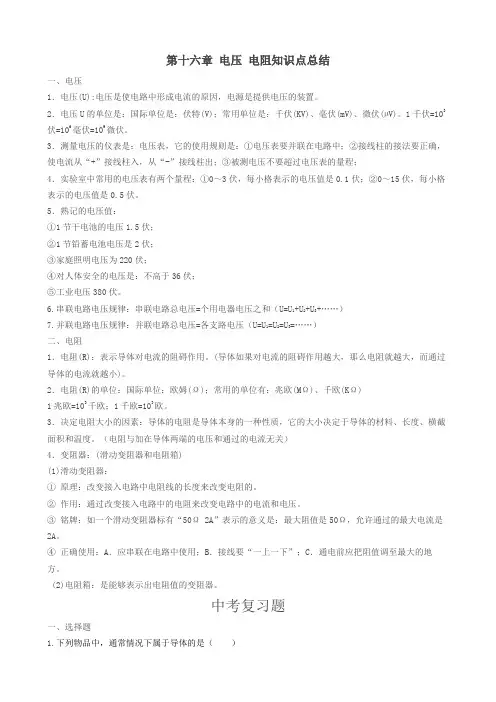

第十六章 电压 电阻知识点总结
第十六章电压电阻知识点总结一、电压1．电压(U):电压是使电路中形成电流的原因，电源是提供电压的装置。
2．电压U的单位是：国际单位是：伏特(V)；常用单位是：千伏(KV)、毫伏(mV)、微伏(µV)。
1千伏=103伏=106毫伏=109微伏。
3．测量电压的仪表是：电压表，它的使用规则是：①电压表要并联在电路中；②接线柱的接法要正确，使电流从“+”接线柱入，从“-”接线柱出；③被测电压不要超过电压表的量程；4．实验室中常用的电压表有两个量程：①0～3伏，每小格表示的电压值是0.1伏；②0～15伏，每小格表示的电压值是0.5伏。
5．熟记的电压值：①1节干电池的电压1.5伏；②1节铅蓄电池电压是2伏；③家庭照明电压为220伏；④对人体安全的电压是：不高于36伏；⑤工业电压380伏。
6.串联电路电压规律：串联电路总电压=个用电器电压之和（U=U1+U2+U3+……）7.并联电路电压规律：并联电路总电压=各支路电压（U=U1=U2=U3=……）二、电阻1．电阻(R)：表示导体对电流的阻碍作用。
(导体如果对电流的阻碍作用越大，那么电阻就越大，而通过导体的电流就越小)。
2．电阻(R)的单位：国际单位：欧姆(Ω)；常用的单位有：兆欧(MΩ)、千欧(KΩ)1兆欧=103千欧；1千欧=103欧。
3．决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度。
（电阻与加在导体两端的电压和通过的电流无关）4．变阻器：(滑动变阻器和电阻箱)(1)滑动变阻器：①原理：改变接入电路中电阻线的长度来改变电阻的。
②作用：通过改变接入电路中的电阻来改变电路中的电流和电压。
③铭牌：如一个滑动变阻器标有“50Ω 2A”表示的意义是：最大阻值是50Ω，允许通过的最大电流是2A。
④正确使用：A．应串联在电路中使用；B．接线要“一上一下”；C．通电前应把阻值调至最大的地方。
(2)电阻箱：是能够表示出电阻值的变阻器。
电压电阻知识点总结完整版
电压电阻知识点总结Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】《电压电阻》知识点归纳一、电压（一）电压的作用1．电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。
电源是提供电压的装置。
2．电路中获得持续电流的条件：①电路中有电源（也就是电路两端有电压）；②电路是闭合的。
（二）电压的单位1．国际单位：V常用单位：kV、mV换算关系：1Kv＝1000V 1V＝1000mV2．记住一些电压值：一节干电池1．5V一节蓄电池2V家庭电压220V 安全电压不高于36V（三）电压测量：1．仪器：电压表，符号：2．读数时，看清接线柱上标的量程，和分度值.3．使用规则：①电压表要并联在电路中。
②电流从电压表的“正接线柱”流入，“负接线柱”流出。
否则指针会反偏。
③被测电压不要超过电压表的最大量程。
④电压表可以直接连在电源两端，此时电压表测得是电源电压危害：1.被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯甚至烧坏电压表。
2.选择量程：实验室用电压表有两个量程，0～3V和0～15V。
测量时，先选大量程，用开关试触，若被测电压小于3V则换用小的量程，若被测电压大于15V则换用更大量程的电压表。
4.串联电路电压的规律______________________________________________________________________________.并联电路电压的规律_______________________________________________________________________ （四）电流表、电压表的比较（五）利用电流表、电压表判断电路故障1．电流表示数正常而电压表无示数：“电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过电压表，则故障原因可能是：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。
电压电阻知识点总结完整版
电压电阻知识点总结完整版电压电阻是电路中非常重要的两个概念，对于电路的运行和特性起着决定性的作用。
下面是对电压和电阻的知识点进行详细总结的完整版。
一、电压1.电压的概念：电压是电路中的电势差，也是电荷在电场中受到的作用力所做的功，单位是伏特（V）。
2.电压的符号：以V表示电压，例如10V表示电压为10伏特。
3.电压的测量：可使用电压表或示波器等测量仪器进行测量。
4.电压的基本规律：-电压在电路中是由电源提供的，电源可以是电池、发电机或其他电源装置。
-电压可以是直流（DC）或交流（AC），直流电压是恒定的，而交流电压是周期性变化的。
-电压可以连接到电路的任意两个点，因此电路中可以存在多个不同的电压。
5.串联电压：-串联电路中，电压会依次相加，即总电压等于各个电压的代数和。
-串联电压满足基尔霍夫电压定律：电路中各个电压的代数和等于零。
6.并联电压：-并联电路中，各个电压相等。
-并联电压满足基尔霍夫电流定律：电路中各个电流的代数和等于零。
二、电阻1.电阻的概念：电阻是电路中阻碍电流流动的元件，单位是欧姆（Ω）。
2.电阻的符号：以R表示电阻，例如10Ω表示电阻为10欧姆。
3.电阻的测量：可使用欧姆表或万用表等测量仪器进行测量。
4.电阻的基本规律：-电阻是由导体的材料和几何形状决定的，不同的材料和形状会具有不同的电阻值。
-电阻对电流产生阻碍作用，使电流流过电阻时会有电压降。
-电阻可以分为固定电阻和可变电阻，固定电阻的电阻值不变，可变电阻的电阻值可以调节。
5.串联电阻：-串联电路中，电阻按顺序连接，总电阻等于各个电阻的代数和。
-串联电阻满足欧姆定律：电路中的总电阻等于电压与电流的比值。
6.并联电阻：-并联电路中，各个电阻并联连接，总电阻可以通过以下公式计算：1/总电阻=1/电阻1+1/电阻2+...-并联电阻满足欧姆定律：电路中的总电流等于电压与总电阻的比值。
三、其他相关知识点1.电功率：电功率表示单位时间内电路的能量转化速率，单位是瓦特（W）。
电压与电阻知识点总结
电压与电阻知识点总结电压（Voltage）是电力学中的重要概念之一，它指电力的单位电荷所具有的能量，也可以理解为电荷间的势能差。
电阻（Resistor）则是电路中用来限制电流流动的元件。
在电学领域，电压和电阻都是非常重要的基础知识。
本文将对电压与电阻进行详细的总结和解释。
一、电压（Voltage）1. 电压的定义电压是指单位电荷在电场中所具有的势能差。
单位为伏特（V），通常用符号V表示。
2. 电压的计算公式电压可以用以下公式来计算：V = IR其中，V表示电压，I表示电流，R表示电阻。
这个公式被称为欧姆定律。
3. 电压的测量工具电压可以通过电压表（电位差计）进行测量。
电压表的测量原理基于电场的力做功。
4. 电压的性质- 电压可以正负值存在，正电压表示电荷由高电位向低电位移动，负电压则相反。
- 电压可以叠加，不同电压源可以连接在一起，总电压等于各电压源的代数和。
二、电阻（Resistor）1. 电阻的定义电阻是指电路中用来限制电流流动的元件。
它通过阻碍电子的自由移动来消耗电能。
单位为欧姆（Ω），通常用符号R表示。
2. 电阻的计算公式电阻可以用以下公式来计算：R = V/I其中，R表示电阻，V表示电压，I表示电流。
3. 电阻的种类- 固定电阻：电阻值固定不变，根据用途和材质的不同，可以分为碳膜电阻、金属膜电阻等。
- 变阻器：电阻值可以通过手动或自动调节，例如用于调节音量的电子元件。
4. 电阻的作用- 电阻可以用于控制电流的大小，保护电路中更脆弱的元件。
- 电阻可以转换电能，将电能转化为热能或光能等形式。
三、电压与电阻的关系1. 欧姆定律欧姆定律是描述电压、电流和电阻之间关系的基本定律。
该定律可以表示为V = IR，其中V表示电压，I表示电流，R表示电阻。
2. 并联电阻与串联电阻- 并联电阻：当两个或多个电阻并联连接时，其总电阻可以通过以下公式计算：1/Rt = 1/R1 + 1/R2 + 1/R3 + ...其中Rt表示总电阻，R1, R2, R3等表示各个电阻的阻值。
物理电压和电阻知识点
物理电压和电阻知识点一、电压。
1. 电压的概念。
- 电压是使自由电荷定向移动形成电流的原因。
电源是提供电压的装置，电压用字母“U”表示。
- 在国际单位制中，电压的单位是伏特，简称伏，符号是“V”。
常用单位还有千伏（kV）、毫伏（mV）等，1kV = 1000V，1V=1000mV。
2. 电压的测量。
- 电压表是测量电压的仪表。
- 电压表的使用规则：- 电压表要与被测电路并联。
- 电流从电压表的正接线柱流入，负接线柱流出。
- 被测电压不能超过电压表的量程。
可以采用试触法来选择合适的量程，如果被测电压超过量程，可能会损坏电压表。
3. 常见的电压值。
- 一节干电池的电压为1.5V。
- 一节铅蓄电池的电压为2V。
- 家庭电路的电压为220V。
- 对人体安全的电压不高于36V。
二、电阻。
1. 电阻的概念。
- 电阻表示导体对电流阻碍作用的大小，用字母“R”表示。
- 在国际单位制中，电阻的单位是欧姆，简称欧，符号是“Ω”。
常用单位还有千欧（kΩ）、兆欧（MΩ）等，1MΩ = 1000kΩ，1kΩ = 1000Ω。
2. 影响电阻大小的因素。
- 导体的电阻是导体本身的一种性质，它的大小与导体的材料、长度、横截面积和温度有关。
- 材料：不同材料的导体电阻一般不同，例如银、铜、铝等金属是导体，且银的导电性最好，在长度、横截面积和温度相同时，银的电阻最小。
- 长度：在材料、横截面积和温度相同时，导体的长度越长，电阻越大。
- 横截面积：在材料、长度和温度相同时，导体的横截面积越大，电阻越小。
- 温度：大多数导体的电阻随温度的升高而增大，但也有少数导体的电阻随温度的升高而减小，例如半导体材料。
3. 电阻器（定值电阻）- 电阻器是具有一定电阻值的元件，在电路中可以起到限流、分压等作用。
- 定值电阻的阻值是固定的，它的标识方法有直标法（直接在电阻器上标明阻值等参数）、色环法（通过不同颜色的色环来表示阻值等信息）等。
4. 滑动变阻器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第六章《电压电阻》知识点归纳
一、电压
（一）电压的作用
1．电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。
电源是提供电压的装置。
2．电路中获得持续电流的条件：①电路中有电源（也就是电路两端有电压）；②电路是闭合的。
（二）电压的单位
1．国际单位：V 常用单位：kV 、mV 、μV
换算关系：1Kv＝1000V 1V＝1000mV 1mV＝1000μV
2．记住一些电压值：一节干电池1．5V 一节蓄电池2V 家庭电压
220V 安全电压不高于36V
（三）电压测量：
1．仪器：电压表，符号：
2．读数时，看清接线柱上标的量程，和分度值。
3．使用规则：两要、一不
①电压表要并联在电路中。
②电流从电压表的“正接线柱”流入，“负接线柱”流出。
否则指针会反偏。
③被测电压不要超过电压表的最大量程。
④电压表可以直接连在电源两端，此时电压表测得是电源电压
危害：1.被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯甚至烧坏电压表。
2.选择量程：实验室用电压表有两个量程，0～3V和0～15V。
测量时，先选大量程，
用开关试触，若被测电压小于3V则换用小的量程，若被测电压大于15V则换用更
大量程的电压表。
4.串联电路电压的规律
______________________________________________________________________________.
并联电路电压的规律
_______________________________________________________________________
（四）电流表、电压表的比较
电流表电压表
异符号
连接方式串联并联直接连接电源不能能量程
分度值
内阻很小，几乎为零很大
相当于短路相当于开路
同使用前调零；读数时看清量程和分度值；正接线柱流入负接线柱流出；不能超过量程
（五）利用电流表、电压表判断电路故障
1．电流表示数正常而电压表无示数：
“电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过电压表，则故障原因可能是：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。
2．电压表有示数而电流表无示数
“电压表有示数”表明电路中有电流通过，“电流表无示数”说明没有或几乎没有电流流过电流表，则故障原因可能是：①电流表短路；②和电压表并联的用电器开路，此时电流表所在电路中串联了大电阻（电压表内阻）使电流太小，电流表无明显示数。
3．电流表电压表均无示数
“两表均无示数”表明无电流通过两表，除了两表同时短路外，最大的可能是主电路断路导致无电流。
二、电阻
（一）定义及符号:电阻表示导体对电流阻碍作用的大小符号：_______.
（二）单位
1．国际单位：欧姆2．常用单位：千欧、兆欧。
3．换算： ______________________________
4．了解一些电阻值：手电筒的小灯泡，灯丝的电阻为几欧到十几欧。
日常用的白炽灯，灯丝的电阻为几百欧到几千欧。
实验室用的铜线，电阻小于百分之几欧。
电流表的内阻为零点几欧。
电压表的内阻为几千欧左右。
（三）影响因素
1．实验原理：在电压不变的情况下，通过电流的变化来研究导体电阻的变化。
（也就是用串联在电路中小灯泡亮度的变化来研究导体电阻的变化）
2．实验方法：控制变量法。
3．结论：导体的电阻是导体本身的一种性质，它的大小决定于导体的
____________________________ 还与_______有关。
4．结论理解：
⑴导体电阻的大小由导体本身的材料、长度、横截面积决定。
与是否接入电路、与外加电压及通过电流大小等外界因素均无关（也就是与电压、电流无关），所以导体的电阻是导体本身的一种性质。
（四）分类
1．定值电阻：电路符号：。
（阻值大小保持不变的电阻）。
2．变阻器：电路符号
⑴滑动变阻器：结构示意图：。
