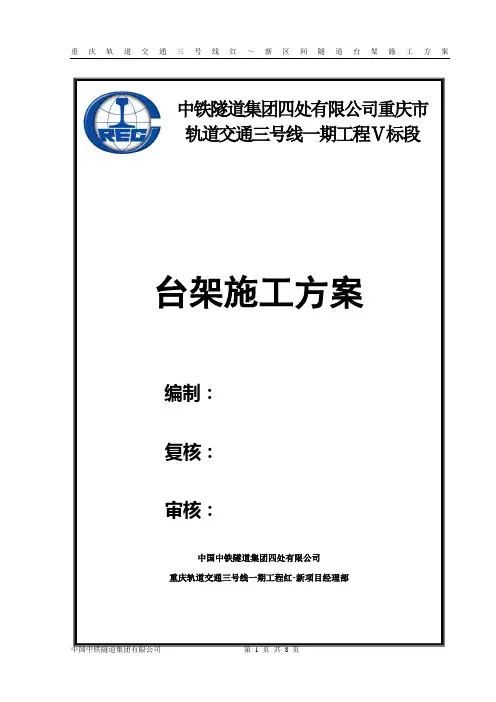

中铁隧道集团四处有限公司重庆市轨道交通三号线一期工程Ⅴ标段台架施工方案编制：复核：审核：中国中铁隧道集团四处有限公司重庆轨道交通三号线一期工程红-新项目经理部目录第一章编制说明 (3)1. 编制依据 (3)2. 编制原则 (3)第二章、工程简介 (3)第三章台架施工方法 (3)1、总体设计说明： (3)2、各部件组成 (4)3、主要技术参数 (4)4、安装 (4)5、就位 (4)6、台架安全性能检算 (4)第四章台架设计标准与规范 (6)1、车整体标准与规范 (6)2、台架一般要求 (6)第五章、质量控制措施 (6)第六章、安全控制措施 (7)第七章、文明施工措施 (7)第一章编制说明1. 编制依据1.1、重庆市轨道交通三号线一期工程红旗河沟～新牌坊区间隧道及新牌坊车站工程施工合同文件、总体方案。
1.2、重庆市轨道交通三号线一期工程红旗河沟～新牌坊区间隧道及新牌坊车站工程招标文件。
1.3、国家、省、市现行有关法规、标准、技术规范。
2. 编制原则2.1、按照招标文件、投标书、施工图的要求，结合隧道施工环境、特点、工程量及合同总工期要求进行编制。
2.2、指导思想：施工技术先进、施工方案可行、施工方法稳妥可靠、重信誉守合同、施工组织科学、优质高效安全、不留后患。
2.3、贯彻技术与经济统一，积极应用“四新”，不断提高施工技术水平和施工机械化，以提高施工进度和工程质量。
2.4、坚持实事求是的原则，正确选择施工方案，合理安排施工顺序，加快建设速度，做好人力、物力的综合平衡，均衡生产。
2.5、在确保质量的基础上，缩短工期，节约材料，降低成本，高效完工。
2.6、严格执行设计文件、技术规范和标准的要求，实行全面质量管理。
第二章、工程简介本工程为重庆市轨道交通三号线一期工程，隧道工程包括红旗河沟站～新牌坊站区间隧道及出渣支洞，拟建场区位于红锦大道路中，线路基本沿红锦大道中间分隔带前行。
红旗河沟站～新牌坊站区间隧道左右线共两种轮廓类型，均为单洞单线隧道。
隧道开挖与支护专项施工方案
隧道开挖与支护专项施工方案
背景
本项目隧道总长度为X米，施工过程中需要进行开挖与支护工作。
为确保施工进度和质量，制定本专项施工方案。
开挖工作
工程准备
在进行开挖工作前，需先进行以下工程准备：
1. 施工图纸的核对和调整；
2. 开挖区域的围护，清理地面并进行标识；
3. 暴露地表下基础情况，评估地下水及周边环境情况；
4. 组织力量，分工合作，按照工艺要求配备机具，量具，安排
施工人员；
5. 具体施工作业内容由现场负责人根据设计要求和本方案确定。
开挖方式
本项目采用XXX方式进行隧道开挖。
具体步骤为：
1. 进行切割工作，按照设计要求进行开挖；
2. 按照工艺要求进行支护，防止土体坍塌；
3. 在开挖过程中，及时清理围岩开裂、管线冲刷以及地面松动等情况；
4. 在开挖到某一深度后，进行横贯巷道施工；
5. 如果在开挖过程中遇到无法解决的问题，应及时向项目经理汇报并进行协商解决。
安全措施
在隧道开挖过程中，应配备消防器材、通风设备等安全措施。
特别是需要注意隧道通风和照明，确保工人的安全。
支护工作
支护工作是保证隧道建设的重要组成部分，也是施工过程中的关键环节。
本项目采用XXX方式进行支护。
具体方案如下：
1. 针对设计要求，选择合适的支护材料；
2. 在支护过程中，需要进行定期检查和记录，以便及时发现问题；
3. 具体支护工作质量由负责人按照设计要求进行检查。
结束语
通过本项目的隧道开挖与支护专项施工方案，可以明确施工步骤和工作要求，确保施工进度和施工质量，为后期保证隧道建设的成功打下基础。
隧道开挖台架 方案
隧道开挖台架方案1. 引言隧道开挖是城市建设和交通基础设施建设中不可或缺的一环。
为确保施工过程中的安全和高效性，隧道开挖台架方案的设计和选择至关重要。
本文将介绍隧道开挖台架方案的背景，并详细阐述一个可行的方案。
2. 背景隧道开挖过程中，地下土层的稳定性和支护是至关重要的考虑因素。
传统的开挖方法包括钻探、爆破和挖掘机械的使用，但这些方法无法满足隧道工程中的特殊需求，例如限制振动和噪音、减少土方量和施工时间等。
因此，开挖台架方案应当能够提供稳定的支撑结构，减少对周边环境的影响，并确保工程质量和安全。
3. 台架方案设计隧道开挖台架方案的设计应当考虑以下几个关键因素：3.1. 结构稳定性台架结构需要具备足够的强度和稳定性以承受挖掘和地下土层变动引起的荷载。
同时，台架结构应具备一定的调整能力，以适应地层的变化，并确保施工过程中的稳定性。
3.2. 施工效率台架方案应能够提高施工效率，减少施工时间和成本。
例如，采用模块化设计可以加快施工速度，减少人力成本。
3.3. 环境影响台架方案应能够减少对周边环境的影响，包括降低振动和噪音，减少土方量和排放物的产生等。
这可以通过使用新型材料和技术来实现。
3.4. 安全性台架方案应当考虑施工人员的安全。
设计应遵循国家施工安全标准，并提供必要的安全设施和培训。
4. 可行方案基于上述考虑因素，我们提出以下可行的台架方案：4.1. 结构设计采用模块化设计，以预制混凝土模块搭建台架结构。
模块化设计可以提高施工效率，减少施工时间和人力成本。
4.2. 材料选择选择高强度和防水的材料，以确保台架结构的稳定性和耐久性。
材料应符合国家建筑标准，并经过必要的试验和验证。
4.3. 环境影响控制采用隔音和减振设备，降低施工过程中的噪音和振动。
使用封闭式台架结构，减少土方量和排放物的产生。
4.4. 安全措施通过设置安全栏杆、警示标识和防护网等设施，确保施工人员的安全。
同时，提供必要的培训和安全指导，强调安全意识。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新建xxxxx段标段
隧道工程开挖作业台架专项施工方案
编制：
审核：
审批：
xxxxx段工程指挥部
二〇一〇年十二月
隧道工程开挖作业台架专项施工方案
1、工程概括
CKGZTJ-9标位于云贵高原构造剥蚀中低山区，正线起讫里程为DK818+413～DK881+601，全长63.745双线公里。
隧道19座共43.485km （L＞4km隧道3座，3km＜L≤4km隧道1座，2km＜L≤3km隧道1座，1km＜L≤2km隧道2座，L≤1km的隧道12座），其中Ⅰ级风险隧道3座，Ⅱ级风险隧道1座，隧道工程占线路总长的68.3%。
本标段隧道开挖采用装载机拖动行走简易台车，该台车制作简单、使用灵活方便、刚度大、炮眼位置及方向容易控制，并且可以同时满足30台以上YT-28风动凿岩机同时作业。
2、制作过程
主要组成部分：工字钢门架、侧翼“翅膀”、底纵梁、钢筋网片、伸缩钢管、风水管道系统、牵引钢丝绳等组成。
如下图：
简易开挖台车侧视图
2.1工字钢门架
门架采用不同规格的型钢用焊接而成的门字型台架,共3排,排与排间距2.2m,采用20a工字钢作立柱, 20a工字钢作纵梁, 20a工字钢作横梁,采用14工字钢与16工字钢作斜撑,采用门架立柱外侧面采用［12.6槽钢水平横向加固。
2.2侧翼“翅膀”
由1.5m长的两根20a工字钢作为2架、由2.5m长的两根20a工字钢作为一架，分别再配以斜撑。
2.3底纵梁
有两根5.95m长的20a工字钢并焊作为纵梁。
2.4钢筋网片
由5根长5.15m(间距为1.825m)的10槽钢纵向搭接在横梁上作为纵向链接和工作平台的骨架，在纵向和横向上分别用Φ12的螺纹钢焊接，间排距12cm。
3、工作原理
由装载机前斗挂拉台车上的钢丝绳，通过装载机前后移动牵引台车前后行走，台车到达掌子面后，使用伸缩钢管和钢筋网片使整个工作平台与掌子面围岩相接，工人利用台车上的照明和风水管系统可以较快的作好开挖前准备并开始凿岩作业。
4、工作程序
装载机就位→挂牢钢丝绳→牵引行走→台车就位→测量放样→调整伸缩钢管→钻工就位→开始钻孔作业
5、材料用量
7、注意要点
1.保证焊接质量。
2.保证车辆通行净空。
3.行走轮车轴定期维护防止生锈。
4.爆破时台车远离掌子面60米以上距离。
附件:隧道开挖台架结构验算资料
隧道开挖台架结构验算
一、隧道开挖台架组成
门架总成：门架采用不同规格的型钢用焊接而成的门字型台架,共3排,排与排间距2.2m,采用20a 工字钢作立柱, 20a 工字钢作纵梁, 20a 工字钢作横梁,采用14工字钢与16工字钢作斜撑,采用门架立柱外侧面采用［12.6槽钢水平横向加固。
二、门架横梁检算
顶部钢管每区格面积S1= 0.75×2.2= 1.65m 2,人、小型机具、材料等荷载按2.5KN/m 2计算，每根立杆承受的荷载为F1=1.65×2.5=3.63 KN 。
门架横梁受力可简化为受集中荷载的三跨等跨连续梁计算,跨度取最大值L = 5.7m,集中力为每根立杆承受的荷载F1=3.63KN 。
F1F1
F1F1F1F1
立柱 斜撑 斜撑 立柱
1)抗弯强度检算
①最大弯矩M max= KMFL ,KM —弯矩系数,查表得0.311;
即得出M max= 0.311× 3.63× 1.73= 1.95 KN .m
②横梁截面强度σ =M max/W = 1.95 ×106/(237× 103)= 8.23N /mm 2
＜[f]= 215N /mm2,抗弯强度满足要求！
2)抗剪强度检算
①最大剪力V max= KvF ,查表得Kv= 1.311;
即V max= K vF 9 =1.311×3.63=4.76KN
②横梁截面抗剪强度τ=V max × Sx/(Ix ×tw)=4.76× 103×136.1× 103/(2370× 104× 7)=3.9N /mm2＜[fv]=125N /mm2,
抗剪强度满足要求！
3)挠度变形检算
ω =KW F 9L s/(100× E × Ix),查表得K W = 2.716
即ω = 2.716× 3.63× 1.733/(100× 2.06 × 108× 2370×
10-8)=0.105× 10-3m=0.105mm
ω =0.105mm ＜[ω]= L /400= 5700/400=14.25mm,L —跨度; 受力挠度变形满足要求！
4)横梁稳定性检算
横梁长细比λ = h /ix= (4.432+1.2×2)/8.15× 10-2=84,查表得φ=0.661,N = ψ×A× f,即f=N /(ψ× A)= F1/(ψ× A)3.63 ×103/(0.661× 35.5× 100)= 1.55N /mm2＜[f]=215N /mm2,
门架横梁稳定性满足要求！
三、门架立柱及斜撑受力检算
顶部钢管每区格面积S1= 0.75×2.2= 1.65m2,
钢管架总重F2=20.6 KN 。
横梁重F3=(6.8× 27.9× 6× 9.8/1000)× 1.2=11.2 KN ×
1.2=13.44KN ;
纵梁重F4=(12× 27.9 × 2× 9.8/1000)× 1.2= 6.6KN ×
1.2= 7.92K N 。
每根立柱承受的力F4= (S1×6.357×6.6+F2+F3+ F4)/(3×3)
F4= (1.65×6.357×6.6+20.6+13.44+7.92)/(3×3)= 12.57KN ,斜撑受的力
F5= 12.57/COS25= 12.7KN 。
工14工钢斜撑稳定性检算
立柱长细比λ = uL /ix,u= 1,L1= 2.73m ;
λ =1× 2.73/(5.76× 10-2)= 47,查表得
φ =0.924,N = ψ×A× f,即f= F5/(ψ× A)= 12.7× 103/(0.924× 21.5× 100)=6.4N /mm2＜[f]=215N /mm2,稳定性满足要求！
工16工钢斜撑稳定性检算
立柱长细比λ = uL /ix,u= 1,L2= 2.88m ;
λ =1×2.88/(6.58×10-2)= 44,查表得
φ =0.932,N = ψ× A× f,即f= F5/(ψ× A)=12.7× 103/(0.932× 26.1× 100)=5.3N /mm2＜[f]=215N /mm2,稳定性满足要求！
结论:台车门架立柱及斜撑受力均满足要求！
通过上述的分析计算可知，整个台架的强度及刚度是足够的。
参考文献：
[1]、《隧道施工机械简明手册》第一册，铁道部隧道工程局，1984；
[2]、《弹性和塑性力学中的有限单元法》，机械工业出版社，1988；
[3]、《材料力学》，人民教育出版社，1983；
[4]、《机械设计手册》第三版，化学工业出版社，1994。
计算：xxx 复核：xxx。
