气动隔膜阀

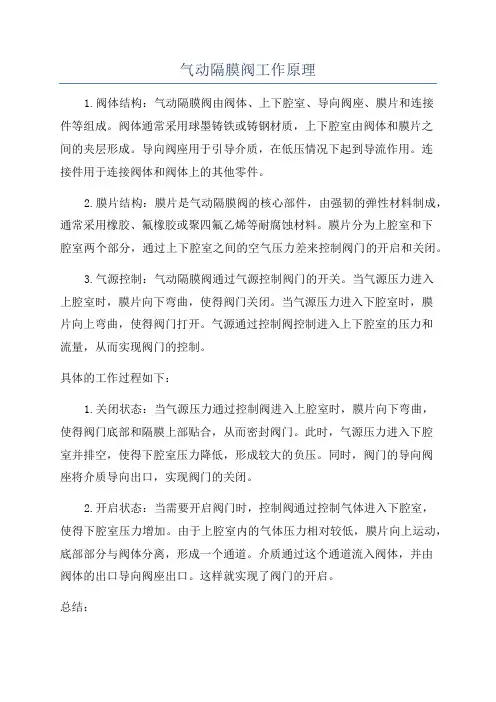

气动隔膜阀工作原理
气动隔膜阀工作原理1.阀体结构：气动隔膜阀由阀体、上下腔室、导向阀座、膜片和连接件等组成。
阀体通常采用球墨铸铁或铸钢材质，上下腔室由阀体和膜片之间的夹层形成。
导向阀座用于引导介质，在低压情况下起到导流作用。
连接件用于连接阀体和阀体上的其他零件。
2.膜片结构：膜片是气动隔膜阀的核心部件，由强韧的弹性材料制成，通常采用橡胶、氟橡胶或聚四氟乙烯等耐腐蚀材料。
膜片分为上腔室和下腔室两个部分，通过上下腔室之间的空气压力差来控制阀门的开启和关闭。
3.气源控制：气动隔膜阀通过气源控制阀门的开关。
当气源压力进入上腔室时，膜片向下弯曲，使得阀门关闭。
当气源压力进入下腔室时，膜片向上弯曲，使得阀门打开。
气源通过控制阀控制进入上下腔室的压力和流量，从而实现阀门的控制。
具体的工作过程如下：1.关闭状态：当气源压力通过控制阀进入上腔室时，膜片向下弯曲，使得阀门底部和隔膜上部贴合，从而密封阀门。
此时，气源压力进入下腔室并排空，使得下腔室压力降低，形成较大的负压。
同时，阀门的导向阀座将介质导向出口，实现阀门的关闭。
2.开启状态：当需要开启阀门时，控制阀通过控制气体进入下腔室，使得下腔室压力增加。
由于上腔室内的气体压力相对较低，膜片向上运动，底部部分与阀体分离，形成一个通道。
介质通过这个通道流入阀体，并由阀体的出口导向阀座出口。
这样就实现了阀门的开启。
总结：气动隔膜阀通过控制气源的进出，通过膜片的弹性来控制阀门的开启和关闭。
它具有结构简单、密封性好、使用寿命长、防腐性能好等优点，广泛用于工业控制系统中的气体、液体和腐蚀介质的控制，广泛应用于化工、精细化工、石油、电力、冶金等行业。
气动隔膜阀的结构形式
气动隔膜阀的结构形式气动隔膜阀是一种常见的工业控制阀门，其主要作用是控制流体的流量和压力。
气动隔膜阀的结构形式分为多种，下面将对其常见的几种结构形式进行介绍。
一、直通式气动隔膜阀直通式气动隔膜阀是一种结构简单、操作方便、维护容易的阀门。
它的结构主要由阀体、阀盖、隔膜和操作机构组成。
其中，阀体和阀盖通常采用铸造或锻造工艺制成，隔膜则是将两层橡胶或塑料膜夹在中间，通过螺栓紧固在阀体和阀盖之间。
操作机构通常采用气动或手动方式，通过控制气源或手动旋转操作杆来实现开关控制。
二、截止式气动隔膜阀截止式气动隔膜阀与直通式气动隔膜阀的结构类似，但其在阀体内部增加了一个活塞，通过活塞的上下运动来实现开关控制。
该结构具有密封性好、使用寿命长、耐高温、耐腐蚀等优点，适用于高粘度、易结晶、易沉淀的介质。
三、角式气动隔膜阀角式气动隔膜阀是一种结构紧凑、操作方便、开关灵活的阀门。
其结构主要由阀体、隔膜和操作机构组成。
其中，阀体采用球墨铸铁材料制成，隔膜则采用橡胶或塑料材料制成。
操作机构通常采用气动或手动方式，通过控制气源或手动旋转操作杆来实现开关控制。
四、多路式气动隔膜阀多路式气动隔膜阀是一种可实现多路流体控制的阀门。
其结构主要由阀体、隔膜和操作机构组成。
其中，阀体采用球墨铸铁材料制成，隔膜则采用橡胶或塑料材料制成。
操作机构通常采用气动或手动方式，通过控制气源或手动旋转操作杆来实现多路流体控制。
总之，气动隔膜阀具有结构简单、操作方便、维护容易等优点，在工业生产中得到广泛应用。
不同的结构形式适用于不同的介质和工况要求，用户可以根据实际需要选择合适的气动隔膜阀进行使用。
英标气动隔膜阀
英标气动隔膜阀一、产品[隔膜阀]的详细资料：产品名称：英标气动常闭式隔膜阀产品特点：W型JFS型EG6K41W、J、F-6、10、16型设计与制造按：GB12239或BS5156 结构长度按：GB12221或BS5156 法兰连接尺寸按：GB4216.4或BS4504 试验与检验按：GB/T13927或BS5156 常开式气动衬胶,常开式衬氟塑料隔膜阀二、性能规范：型号公称压力PN（Mpa）试验压力PS（Mpa）适用介质工作温度（℃）--EG6B41WJFS-6 0．6 0．9 0．66 W．非腐蚀性流体J·一般腐蚀性流体FS。
强酸碱及各种有机溶剂（溶融碱金属元素氧除外）≤100≤85≤150EG6B41WJFS-10 1．0 1．5 1．1EG6B41WJFS-16 1．6 2．4 1．76 三、英标气动隔膜阀外形连接尺寸及重量：型号公称通径DN（mm）尺寸（mm）气动装置质量（㎏）Lf D1 D D0 n-d H B代号ES耗气量（cm3）气源压力（MPa）气源接头（in）J型W型EG6B41WJFS-16 20 121 117 2 75 105 140 4-13．5 343 168 68 163．87 0．3 1/8 6．3 25 131 127 2 85 115 140 4-13．5 345 168 68 196．65 0．3-0．4 1/8 7．3 32 150 146 2 100 140 140 4-17．5 363 260 68 229．4 0．3-0．4 1/8 8．3 40 163 159 2 110 150 140 4-17．5 430 260 69 1458．7 0．3-0．4 1/4 14．3 50 194 190 2 125 165 140 4-17．5 575 260 70 3162．7 0．3-0．4 1/4 26EG6B41WJFS-1065 220 216 2 145 185 140 4-17．5 588 260 70 3243 0．3-0．4 1/4 30．8 80 258 254 2 160 200 165 8-17．5 769 425 71 6636．8 0．4-0．5 3/8 64．9 100 309 305 2 180 220 280 8-17．5 816 425 71 6948 0．4-0．5 3/8 70．3 125 362 356 3 210 250 280 8-17．5 820 425 71 7374．2 0．4-0．5 3/8 80．7150 412 406 3 240 285 280 8-22 920 549 72 10652 0．5 3/8 131．2 EG6B41WJFS-6 200 527 521 4 295 340 280 8-22 1010 549 72 16715 0．5 3/8 212注：1、气动隔膜阀尚可附装反馈信号、限位器或定位器，以适应自近控、程控或调节流量的需要。
气动隔膜阀原理
气动隔膜阀原理
气动隔膜阀是一种常用的控制阀门，它的工作原理基于气动执行器和隔膜的协同作用。
气动隔膜阀由两个相互连接的阀体组成，中间隔着一个隔膜。
当气源通气时，气动执行器内的气压将隔膜推向一方向，使得阀体之间的隔膜位移，从而改变阀门的开启程度。
当气源停止通气时，气动执行器内的气压放空，使得隔膜返回原位，阀门关闭。
隔膜是气动隔膜阀的关键部件，它通常由弹性材料制成，能够承受不同介质的压力和温度。
隔膜具有较好的密封性能，能够有效阻止介质泄漏。
同时，隔膜的移动速度较快，响应时间短，使得气动隔膜阀具有较好的控制性能。
气动隔膜阀的工作原理可以总结为以下几个步骤：
1. 开启阶段：气源通气，气动执行器内的气压将隔膜推向一方向，阀门逐渐打开。
2. 开启稳态：当隔膜推至一定位置时，气源停止通气，隔膜停止位移，阀门保持一定的开启程度。
3. 关闭阶段：当阀门需要关闭时，气源通气，气动执行器内的气压放空，使得隔膜迅速返回原位，阀门关闭。
气动隔膜阀具有结构简单、可靠性高、维护方便等优点，广泛应用于化工、石油、电力、冶金等行业中对介质流量进行控制的场合。
气动衬胶隔膜阀原理
气动衬胶隔膜阀原理气动衬胶隔膜阀原理气动衬胶隔膜阀是一种位于管道中央，可以控制介质流量的阀门。
它广泛应用于化工、制药、食品等行业中的液体、气体、弱腐蚀性介质的控制。
那么，气动衬胶隔膜阀的原理是什么呢？一、结构原理1. 上部阀体：由压盖、上阀体和手动装置组成。
手动装置和压盖可以方便地拆卸和装配。
2. 隔膜：隔开了阀体上部和下部的介质。
阀门的开启和关闭由隔膜实现，它具有强度高、耐化学腐蚀性能好等优点。
3. 中央阀体：由阀板和法兰组成。
通过隔膜的拉伸和弯曲，来控制阀口的开启和关闭。
4. 气动驱动器：由活塞、阀盖、气室和滤网组成。
在排放气体的作用下，活塞推动隔膜，达到阀口开闭的目的。
二、原理气动衬胶隔膜阀的原理非常简单，主要分为以下步骤：1. 在阀门全开的状态下，隔膜和中央阀体之间的空腔内充满介质。
2. 当气体进入气室，活塞上升，将阀盖与隔膜连接的阀杆向上拉扯。
3. 隔膜下凹，并将介质推向出口，实现阀门关闭。
4. 当气室内部压力减小时，阀盖下降，隔膜随之复原成原先平面状态，介质进入阀门。
同时，阀杆从阀盖与隔膜之间的连接点移动到隔膜另一侧的中央阀体。
5. 随着中央阀体被活塞的拉伸和弯曲控制，阀门确保开着或关着的状态。
三、适用范围因为气动衬胶隔膜阀具有防腐和密封性好的优点，所以被广泛应用在弱酸、弱碱、耐腐等场合中。
在石油、制药、化工、纺织、食品、造纸、水处理等行业都有应用。
总之，气动衬胶隔膜阀的原理非常简单，但在工业生产中起着至关重要的作用。
它具有耐腐蚀、流量大，满足各种特殊的介质控制要求的优点，因此成为工业生产中不可或缺的一部分。
隔膜阀门气动头内部结构
隔膜阀门气动头内部结构
咱来唠唠隔膜阀门气动头的内部结构哈。
首先呢，这里面有个气缸，这气缸就像是气动头的动力小房子。
气缸里面有个活塞，这活塞啊，就像个勤劳的小工人，在气缸这个小房子里来回跑动。
当有气进来的时候，就像有人在后面推这个小工人，活塞就开始动起来啦。
活塞上一般还连着个活塞杆，这活塞杆就像是小工人手里拿的小棍儿，它负责把活塞的运动传递出去。
再就是有一些控制气流进出的部件啦，就像小阀门一样的东西。
它们就像是交通警察，指挥着空气这个“车流”，什么时候能进气缸，什么时候能出去，都得听它们的。
比如说有进气口的阀门，还有排气口的阀门，这俩可重要了，要是进气口阀门堵了，那活塞就没力气干活儿了；排气口要是不通畅，活塞也没法顺利地完成一个来回的运动。
另外啊，还有一些密封的小部件，这些密封件就像是房子的门窗密封条，得把气缸密封得严严实实的，要是密封不好，气就会偷偷跑掉，那整个气动头就没法好好工作啦。
而且在气动头里还有一些连接和固定这些部件的结构，就像是骨架一样，把这些零零散散的部件都组合在一起，让它们能协调地工作，这样隔膜阀门气动头就能按照我们的要求开开关关，控制隔膜阀门的动作啦。
气动隔膜阀工作原理
气动隔膜阀工作原理
气动隔膜阀是一种使用气动力完成开关控制的阀门，其工作原理如下：
1. 结构：气动隔膜阀主要由阀体、阀门组件和气动执行机构三部分组成。
阀体由两个阀体壳体和一个隔膜室组成，通过螺栓将两个阀体壳体紧密连接，并在中间形成一个隔膜室。
阀门组件由阀板和阀杆组成，阀板与阀杆一体化制造，通过阀杆与气动执行机构相连。
2. 工作原理：当气动执行机构接收到控制信号，通气孔打开，将压缩气体输送给气动隔膜阀的上下两侧。
当上侧接受到气体时，隔膜室内的气体对隔膜施加压力，将隔膜向下压紧，使阀板打开；当下侧接受到气体时，隔膜室内的气体对隔膜施加压力，将隔膜向上压紧，阀板关闭。
3. 闭合密封：阀板关闭时，隔膜室内的压力上升，使隔膜上的密封垫紧密贴合阀座，实现了阀门的双向密封。
4. 控制方式：气动隔膜阀可以通过改变气动执行机构的通气孔的状态（通气或停气），来控制阀门的开启和关闭。
常见的控制方式有手动控制、自动控制、远程控制等。
5. 适用范围：气动隔膜阀具有耐腐蚀、耐磨损、无泄漏等特点，广泛应用于化工、石油、制药、食品等行业的管道系统中，可以用于控制液体、气体、腐蚀介质等不同介质的流量和压力。
盖米气动隔膜阀数据表安全操作及保养规程
盖米气动隔膜阀数据表安全操作及保养规程1. 引言盖米气动隔膜阀是一种常见的工业阀门，广泛应用于化工、石油、制药、食品等领域。
为了确保阀门的正常运行和延长使用寿命，本文将介绍盖米气动隔膜阀的安全操作和保养规程。
2. 安全操作规程2.1 检查阀门在操作盖米气动隔膜阀之前，需要先检查阀门是否完好无损。
主要包括以下几个方面：•检查阀门是否有漏水、漏气现象；•检查阀门的密封性能；•检查阀门的操作杆是否灵活。
2.2 操作步骤在正式操作盖米气动隔膜阀之前，需要按照以下步骤进行操作：•确保操作人员已经了解盖米气动隔膜阀的工作原理；•打开阀门前，先将调节阀打开，确保气体压力调整到合适的范围；•调整好气体压力后，可打开阀门；•操作人员需要在旁边观察阀门的运行情况，确保阀门的开启和关闭都正常；•在操作过程中，禁止随意触碰阀门和管道。
2.3 阀门的关闭和开启在关闭和开启盖米气动隔膜阀时，需要注意以下事项：•关闭阀门时，先将调节阀关闭，阀门逐渐关闭；•开启阀门时，先将调节阀打开，逐渐打开阀门；•开启或关闭阀门时，操作人员需要站在远离阀门的位置，避免受伤。
2.4 防止阀门堵塞为了防止盖米气动隔膜阀的堵塞现象发生，需要注意以下事项：•定期进行维护保养，清理阀门内部的杂物和污垢；•阀门长期不使用时，应封闭阀门，保持阀门的密封性能；•在阀门使用过程中，避免介质粘附在阀门上。
3. 保养规程3.1 定期检查为了保证盖米气动隔膜阀的正常运行，需要定期进行检查和维护。
推荐的定期检查项目如下：•检查阀门的密封性能，包括阀盖密封、阀座密封等；•检查阀门的操作杆是否灵活；•检查阀门的连接螺栓是否松动；•检查阀门的电磁阀是否正常工作。
3.2 清洁保养为了确保盖米气动隔膜阀的正常运行，需要定期进行清洁保养。
推荐的清洁保养方法如下：•使用清洁剂和软刷清洁阀门的外表面；•清理阀门内部的杂物和污垢；•检查阀门的密封垫是否需要更换。
3.3 零部件更换在盖米气动隔膜阀使用寿命较长或出现故障时，需要对一些零部件进行更换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2
-
-
-
2
- 120 168
2 394 120 168
2 400 120 168
2 485 165 260
2 635 165 318
2 650 165 318
2 660 165 318
2 816 280 425
3 825 280 425
3 1013 365 549
3 1300 483 749
5
-
-
-
三、材料：
阀体：铸铁、球墨铸铁、碳钢、不锈钢 阀盖：铸铁、球墨铸铁、碳钢、不锈钢 衬里：无衬里、橡胶 隔膜：橡胶 阀瓣：铸铁 气缸：铝合金、碳钢 气动薄膜：橡胶 阀杆：碳钢、不锈钢手轮：铸铁
四、测试：
衬里层：电火花检测 试验与检验按 BS6755 标准 公称压力：PN(MPa) 阀体：PN×1.5 密封：PN×1.1
117 105 75 4-13.5 2 343 140 168
127 115 85 4-13.5 2 345 140 168
146 140 100 4-17.5 2 363 140 260
159 150 110 4-17.5 2 430 140 260
190 165 125 4-17.5 2 575 140 260
五、EG6K41J 常开气动隔膜阀主要连接尺寸：
公称压力 DN
MPa
15
20
25 1.6
32
40
50
65
80
100
1.0
125
150
200 0.6
250
工作压力 MPa 1.6
1.0 0.6
L
D D1 n-Фd f
H D0 B
mm mm mm mm mm mm mm mm
108 95 65 4-13.5 2
0.5 0.6
气源接头 MPa
耗气量 质量 cm3 Kg/kilos
1/8
163.87
6.3
1/8
196.65
7.3
1/8
229.4
8.3
1/4
1458.7 14.3
1/4
3162.7
256
1/4
3243
30.8
3/8
6636.8 64.9
3/8
6948
70.3
3/8
7374.2 80.7
3/8
10652 131.2
相关产品： 直通式隔膜阀 卫生级隔膜阀 内螺纹隔膜阀 气动衬里隔膜阀
不锈钢衬胶隔膜阀 G49J 三通隔膜阀 GM 高真空隔膜阀 药用卫生级隔膜阀 EG41W 无衬里隔膜阀 EG641J 衬胶气动隔膜阀 无带手操往复型气动隔膜阀
EG641J 衬胶气动隔膜阀
一、产品[气动隔膜阀]的详细资料： 产品名称：带手动往复型气动隔膜阀 产品特点：EG641W 无衬里气动隔膜阀,EG641J 衬胶气动隔膜阀,带手动往复型气动隔膜阀
-
-
-
1/8
163.87
7.2
1/8
196.65
8.9
1/8
229.4
10.6
1/4
1425.7 19.5
1/4
2284.1 34.9
1/4
3048
39.9
1/4
3244.7 51.9
3/8
6964.5 93.2
3/8
7439.7 105.3
3/8
14912 184.5
1/2
49161 407.4
-
3/8
16715
212
注：1. 气动隔膜阀门尚可附装反馈信号、限位器或定位器，以适应自控、程控或调节流量的需要。 2. 气动阀门的反馈信号采用无触点传感技术。 3. 采用薄膜式气缸替代活塞式气缸，排除了活塞易损漏而导致无法启闭阀门的弊端。 4. 当气源发生故障时，可操作手轮使阀门开启。
订货须知： 一、①EG6K41J 常开气动隔膜阀产品名称与型号②EG6K41J 常开气动隔膜阀口径③EG6K41J 常开气动隔膜阀是否带附件二、若已经由设计单位选定公司的 EG6K41J 常开气动隔膜阀型号，请按 EG6K41J 常开气动隔膜阀型号 三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，
五、常闭型气动隔膜阀主要连接尺寸：
公称压力 DN
MPa
15
20
25 1.6
32
40
50
65
80
100
1.0
125
150
200
250
0.6
300
工作压力 MPa 1.6
1.0 0.6
L
D D1 n-Фd f
H D0 B
mm mm mm mm mm mm mm mm
108 95 65 4-14 117 105 75 4-14 127 115 85 4-14 146 140 100 4-18 159 150 110 4-18 190 165 125 4-18 216 185 145 4-18 254 200 160 8-18 305 220 180 8-18 356 250 210 8-18 406 285 240 8-22 521 340 295 8-22 635 395 350 12-22 749 445 400 12-22
部件列表：1．阀体 2．阀体衬里 3．隔膜 4．阀瓣 5．下阀杆 6．阀盖 7．气缸 8．气动薄膜 9．弹簧 10．气缸盖 11．上阀杆 12．手轮
二、用途：
本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。 适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料) 压力等级：PN(MPa) 0.6 1.0 1.6
三、材料：
阀体：铸铁、球墨铸铁、碳钢、不锈钢 阀盖：铸铁、球墨铸铁、碳钢、不锈钢 衬里：无衬里、橡胶 隔膜：橡胶 阀瓣：铸铁 气缸：铝合金、碳钢 气动薄膜：橡胶 阀杆：碳钢、不锈钢 手轮：铸铁
四、测试：
衬里层：电火花检测 试验与检验按 BS6755 标准 公称压力：PN(MPa) 阀体：PN×1.5 密封：PN×1.1
1/8
229.4
7.7
159 150 110 4-17.5 2 430 140 260 55 0.3~0.4
1/4
1458.7 13.9
190 165 125 4-17.5 2 575 140 260 55 0.3~0.4
1/4
3162.7 24.5
216 185 145 4-17.5 2 588 140 260 55 0.3~0.4
部件列表：1．阀体 2．阀体衬里 3．隔膜 4．阀瓣 5．下阀杆 6．阀盖 7．气缸 8．气动薄膜 9．弹簧 10．气缸盖 11．上阀杆 12．手轮
二、用途：
本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。 适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料) 压力等级：PN(MPa) 0.6 1.0 1.6
5
-
-
-
代号 ES
61 61 61 62 63 63 63 64 64 65 66 -
气源压力 MPa
0.3 0.3~0.4 0.3~0.4 0.3~0.4 0.3~0.4 0.3~0.4 0.4~0.5 0.4~0.5 0.4~0.5 0.5 0.6
-
气源接头 MPa
耗气量 质量 cm3 Kg/kilos
216 185 145 4-17.5 2 588 140 260
254 200 160 8-17.5 2 769 165 425
305 220 180 8-17.5 2 816 280 425
356 250 210 8-17.5 3 820 280 425
406 285 240 8-22 3 920 280 549
耗气量 质量 cm3 Kg/kilos
108 95 65 -
2-
-
-
-
-
-
-
-
117 105 75 4-13.5 2 343 140 168 54
0.3
1/8
163.87
5.6
127 115 85 4-13.5 2 345 140 168 54
0.3~0.4
1/8
196.65
6.8
146 140 100 4-17.5 2 363 140 260 55 0.3~0.4
1/4
3243
29
254 200 160 8-17.5 2 769 165 425 56
0.4~0.5
3/8
6636.8
63
305 220 180 8-17.5 2 816 280 425 57
0.4~0.5
3/8
6948
66
356 250 210 8-17.5 3 820 280 425 57
0.4~0.5
相关产品： 角座阀
电动三通调节球阀 电动调节球阀 电动对夹衬胶蝶阀
EG6K41J 常开气动隔膜阀
一、产品[气动隔膜阀]的详细资料： 产品型号：EG6K41J 产品名称：常开型气动隔膜阀 产品特点：EG6K41J 衬胶气动隔膜阀,常开型气动隔膜阀设计与制造：BS5156 结构长度：BS5156 法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、 ISO2004
-
-
-
-
-
注：1. 气动隔膜阀门尚可附装反馈信号、限位器或定位器，以适应自控、程控或调节流量的需要。 2. 气动阀门的反馈信号采用无触点传感技术。 3. 采用薄膜式气缸替代活塞式气缸，排除了活塞易损漏而导致无法启闭阀门的弊端。 4. 当气源发生故障时，可操作手轮使阀门开启。
