同步带概述与分类
同步带产品分类介绍
PU 同步带
PU同步带
PU 同步带由热塑聚氨酯材料制 成， 具有较高抗磨损能力，各种类
型钢丝芯保证其在传动中仍然保持 良好的运动能力，生产公差小，开 口 PU 同步带传动可靠且具有尺寸 稳定性，生产过程中在齿面和/ 或齿 背加一层尼龙以保证在特殊应用中 的运行特殊性不变，还可在皮带背 面加厚一层聚氨酯以防止腐蚀或高 负载。
谢谢观看
thanks
因此。高速重载时，双圆弧齿轮传动有取代单 圆弧齿轮传动的趋向。
圆弧齿同步带轮轮齿
单圆弧齿轮传动
小齿轮的凸齿工作齿廓在节圆以外，齿廓圆心在节圆上；大齿轮的凹齿工作 齿廓在节圆内﹐齿廓圆心略偏於节圆以外。由於大齿轮的齿廓圆弧半径p2 略大於小齿轮的齿廓半径p1﹐故当两齿廓转到K 点﹐其公法线通过节点c时 ﹐齿便接触﹐旋即分离﹐但与它相邻的另一端面的齿廓随即接触﹐即两轮齿 K1﹑K'1﹐K2﹑K'2﹑K3﹑K'3 ……各点依次沿嚙合线接触。圆弧齿轮传动的 特点是﹕(1)综合曲率半径比渐开线齿轮传动大很多﹐其接触强度比渐开 线 齿轮传动约高0.5～1.5倍﹔(2)两轮齿沿嚙合线方向的滚动速度很大﹐齿面间 易於形成油膜﹐传动效率较高﹐一般可达0.99～0.995﹔(3)圆 弧齿轮沿齿高 方向磨损均匀﹐且容易跑合﹔(4)圆弧齿轮无根切现象﹐故最小齿数可以少。 但圆弧齿轮对中心距﹑切齿深度和螺旋角的误差敏感性很大﹐这三项误 差 对承载能力影响较大﹐故圆弧齿轮对製造和安装精度要求较高。此外，单圆 弧齿轮轮齿弯曲强度较弱﹔切削同一模数的大、小齿轮，需用两把不同的滚 刀。
切割式V带
切割式V带系列产品
切割式V带系列产品包括：切割式工业用变速宽V带（无级变速带）、 切割式普通V带、切割式窄V带、切割式汽车V带、切割式摩托车V带、农 业机械用变速（半宽）V带、大楔角V带，及各种型号类型的V带产品， 广泛应用于石油、化1、轻工、矿山、冶金、纺织、汽车等机械设备传动 装置上。 切割式V带系列产品底面设计成结构合理的齿形，使传动装置能使用外径 更小的带轮，从而进一步提高了V带的耐热、耐屈挠性能。它还具有长度 准确、伸长率小的特点，使用寿命比普通V带明显提高，是机械传动领域 更新换代的最佳产品。为保证本公司切割式V带系列产品的优良品质，其 主要原材料（如骨架材料、橡胶等）均从国外领先的专业生产公司定点 采购进口，产品各项技术要求均按国际、国家和国外先进标准生产。产 品质量接近国外同类产品水平。

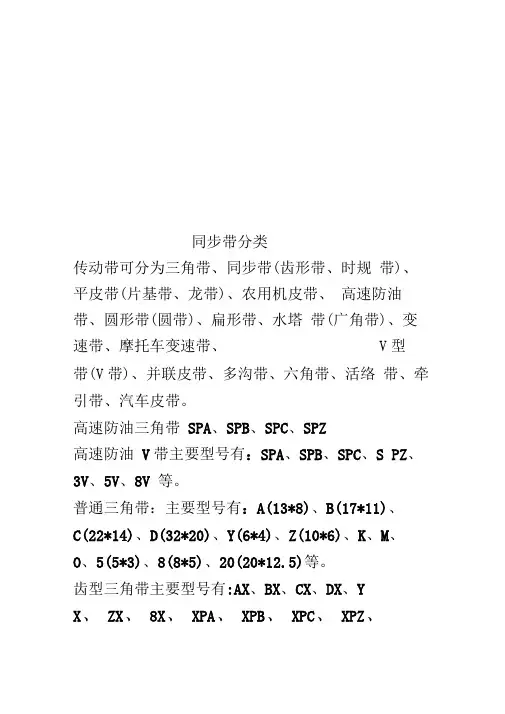

同步带分类
同步带分类传动带可分为三角带、同步带(齿形带、时规带)、平皮带(片基带、龙带)、农用机皮带、高速防油带、圆形带(圆带)、扁形带、水塔带(广角带)、变速带、摩托车变速带、V型带(V带)、并联皮带、多沟带、六角带、活络带、牵引带、汽车皮带。
高速防油三角带SPA、SPB、SPC、SPZ高速防油V带主要型号有：SPA、SPB、SPC、S PZ、3V、5V、8V 等。
普通三角带：主要型号有：A(13*8)、B(17*11)、C(22*14)、D(32*20)、Y(6*4)、Z(10*6)、K、M、O、5(5*3)、8(8*5)、20(20*12.5)等。
齿型三角带主要型号有:AX、BX、CX、DX、YX、 ZX、 8X、 XPA、 XPB、 XPC、 XPZ、3VX、5VX、8VX 等。
联体三角带主要有：A、B、C、D、SPA、SPB、SPC、SPZ、3V、5V、8V、3VX、5VX、8VX，从二联组到五联组三角皮带的规格是由背宽(顶宽)与高(厚)的尺寸来划分的，根据不同的背宽(顶宽)与高(厚) 的尺寸，国家标准规定了三角带的O、A、B、C、D、E等多种型号，每种型号的三角带的节宽、顶宽、高度都不相同，所以皮带轮也就必须根据三角带的形状制作出各种槽型；这些不同的槽型就决定了皮带轮的0型皮带轮、A型皮带轮、B型皮带轮、C型皮带轮、D型皮带轮、E 型皮带轮等多种型号。
三角带的型号有：普通型O A B C D E 3V 5V 8V，普通加强型AX BX CX DX EX 3VX 5VX 8VX，窄V 带SPZ SPA SPB SPC，强力窄V带XPA XPBXPC ;三角带的每一个型号规定了三角带的断面尺寸，A型三角带的断面尺寸是：顶端宽度13mm、厚度为8mm； B 型三角带的断面尺寸是：顶端宽度17MM，厚度为10.5MM ；C型三角带的断面尺寸是：顶端宽度22MM，厚度为13.5MM ；D型三角带的断面尺寸是：顶端宽度21.5MM，厚度为19MM ；E 型三角带的断面尺寸是：顶端宽度38MM，厚度为25.5MM。
同步带
同步带同步带是一种用途广泛的机械连接件，常用于传动装置中。
它的作用是将两个或多个旋转轴之间的动力传递给带，并将其转动。
同步带凭借其稳定的传动特性和高效的传动效率，在各行各业得到广泛应用。
同步带的主要构成部分是带体和齿形。
带体一般由橡胶或合成橡胶材料制成，具有一定的柔韧性和强度。
齿形则是带体上的一系列齿状突起，用来与带轮上的齿槽相咬合，实现动力传递。
同步带具有与带轮齿槽配合使用的特点，这使得它在传动过程中具有出色的防滑性能和精准的传动特性。
通过齿形的设计和带轮之间的咬合，同步带可以实现精密的角速度比。
这是其他传动方式无法比拟的优势之一。
同步带的应用领域非常广泛。
在工业生产领域，同步带常常被用于机床、包装设备、纺织机械等各种设备的传动系统中。
由于同步带传动的稳定性和精确性，它可以确保机器的稳定运行，提高生产效率。
除了工业生产领域，同步带也被广泛应用于汽车行业。
在发动机中，同步带可以传递动力给凸轮轴，控制进气和排气门的开启和关闭。
这种同步带被称为凸轮轴同步带，是现代汽车引擎必不可少的元件之一。
同步带在电子设备中的应用也非常常见。
例如，在打印机中，同步带可以实现打印头的精确移动，从而实现高质量的打印效果。
在磁带机中，同步带可以确保磁头与磁带之间的精确对位，实现音频和视频的流畅播放。
此外，同步带还在医疗设备、食品加工机械、家用电器等领域得到广泛应用。
它们都依赖于同步带的稳定性和精确性来确保设备的正常工作。
同步带的使用需要注意一些细节。
首先，必须选择合适的同步带类型和尺寸，以满足不同装置的要求。
其次，在安装过程中需要注意正确的带轮安装位置和正确的张紧度，以保证传动效果的稳定性和可靠性。
最后，同步带的使用寿命有限，需要定期检查和更换，以保持良好的传动效果。
总的来说，同步带是一种非常重要的传动装置，其稳定性和精确性使得它在各个领域都得到广泛应用。
无论是工业生产设备、汽车引擎还是电子设备，同步带都起着至关重要的作用。
同步带
同步带深圳市科赛特同步带产品价绍：同步带传动是由内表面带有等间距齿的封闭环形胶带（胶带材质有：橡胶和PU/聚氨酯）和相应的带轮所组成。
传动工作时同步带的齿与带轮的齿槽相啮合传递运动和动力，因而具有齿轮传动、链传动和带传动的各种优点。
同步带传动具有准确的传动比，无滑差，可获得恒定的速比，传动平稳，能吸震，噪音小，传动比范围大，一般可达1：10，允许线速度可达40m/s，传动效率高，一般可达98%-99%。
传递功率从几瓦到数百千瓦。
结构紧凑还适用多轴传动，张紧力小，不需润滑，无污染，因而可在不允许有污染和工作环境较为恶劣的场合下正常工作。
广泛应用于汽车、烟草、纺织、印刷，玻璃，化工、轻工、冶金，仪表仪器、矿山、石油、机床、SMT、电脑打印、食品包装等机械设备传动装置上。
1.按材质分类：橡胶（内夹尼龙绳，凯夫拉绳）聚氨酯（内夹钢丝）。
2.按齿型分类梯型齿同步带 MXL XL L H XH XXH T2.5 T5 T10 T20 AT3 AT5AT10 AT20圆弧齿同步带 S2M S3M S4.5M S5M S8M S14M S20M 2M 3M 5M 8M 14M 20M2GT 3GT 5GT 8GT 14GT RPP5M RPP8M RPP14M RPP20M 8YU3.开口同步带分类橡胶开口同步带（常用于来回传动，如印刷机、画图机、打印机等）聚氨酯开口同步带（常用于来回传动，如陶瓷机械、纺织等）4.接驳同步带（即将开口带经过热加工接口，合接成环形）聚氨酯同步带可接驳型号如下：梯型齿同步带XL L H XH XXH T5 T10 T20 AT3 AT5 AT10 AT20圆弧齿同步带S3M S5M S8M S14M S20M 3M 5M 8M 14M 20MRPP5M RPP8M RPP14M RPP20M 无齿P2 无齿P3 无齿P45.聚氨酯环型无缝同步带梯型齿同步带 MXL XL L H XH XXH T5 T10 T20 AT3 T2.5 AT5 AT10 AT20圆弧齿同步带S3M S5M S8M S14M S20M 3M 5M 8M 14M 20M5.双面齿同步带：对称齿双面齿同步带错齿双面齿同步带6.特殊加工同步带齿面加绿布（可减低噪音）、表面加红胶（1mm-12mm）、表面加PU（1mm-4mm）同步带打孔、同步带锑齿、同步带加导条、同步带表面加档快公司经营理念：以质求存！以创新求发展！以诚信赢市场！参考资料：同步带轮深圳市科赛特同步带轮产品介绍：1.同步带轮型号如下：梯型齿同步带轮 MXL XL L H XH XXH T2.5 T5 T10 T20 AT3 AT5 AT10 AT20圆弧齿同步带轮 S2M S3M S4.5M S5M S8M S14M S20M 2M 3M 5M 8M 14M 20M2GT 3GT 5GT 8GT 14GT RPP5M RPP8M RPP14M RPP20M 8YU2.常用材质有铝、钢、铸铁、黄铜、尼龙、不锈钢等制造。
同步带的张紧方式-概述说明以及解释
同步带的张紧方式-概述说明以及解释1.引言1.1 概述同步带是一种传动装置，用于将动力从一个轴传输到另一个轴。
它由带状材料制成，通常是橡胶或合成材料，具有不易变形和耐磨损的特性。
同步带的主要作用是在机械系统中保持传动精度和稳定性。
在传动过程中，同步带可以确保传输的动力和运动精确地同步，并且在传动中不会有滑动或打滑的情况发生。
这使得同步带在需要精确定位和传输力矩的机械设备中得到广泛应用，如自动化生产线、机床、汽车发动机等。
根据同步带的张紧方式不同，可以将其分为两类：主动张紧和被动张紧。
主动张紧是通过特殊设计的张紧装置主动对同步带施加张紧力，以保持其紧绷度。
而被动张紧则是通过外部力来保持同步带的紧绷度，例如由弹性元件提供的张紧力。
本文将重点讨论同步带的张紧方式。
通过对不同张紧方式的比较和分析，旨在提供一些关于同步带选择和使用的指导和建议。
在下一部分，将详细介绍同步带的作用和分类，为后续的内容铺垫。
1.2文章结构文章结构的目的是为了组织和安排文章的内容，使读者能够清晰地理解文章的整体架构和逻辑流程。
文章结构部分通常在引言后出现，旨在向读者介绍接下来文章的主要内容和章节安排。
在本文中，文章结构的主要目的是对同步带的张紧方式进行系统的介绍和分析。
通过合理的章节划分和内容组织，读者能够逐步深入了解同步带的张紧方式，从而更好地掌握和运用相关知识。
具体的文章结构如下：2.正文2.1 同步带的作用2.2 同步带的分类3.结论3.1 总结同步带的张紧方式3.2 对同步带的张紧方式的建议在正文部分，首先介绍同步带的作用，包括同步带在机械传动中的重要性以及其所起的作用和功能。
通过对同步带作用的描述，读者能够更好地理解同步带的必要性和应用场景。
接着，介绍同步带的分类。
同步带有不同的分类方式，例如按照材料、结构、用途等方面进行分类。
通过对不同分类方式的讲解，读者能够了解各种不同类型的同步带及其特点，进一步了解同步带的多样性和适用范围。

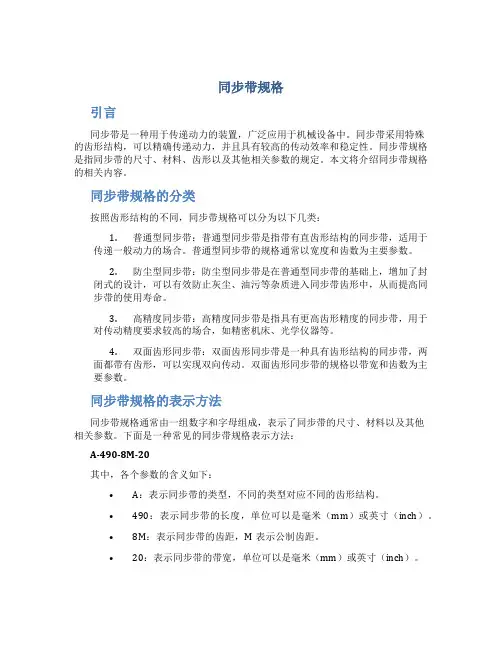

同步带规格
同步带规格引言同步带是一种用于传递动力的装置，广泛应用于机械设备中。
同步带采用特殊的齿形结构，可以精确传递动力，并且具有较高的传动效率和稳定性。
同步带规格是指同步带的尺寸、材料、齿形以及其他相关参数的规定。
本文将介绍同步带规格的相关内容。
同步带规格的分类按照齿形结构的不同，同步带规格可以分为以下几类：1.普通型同步带：普通型同步带是指带有直齿形结构的同步带，适用于传递一般动力的场合。
普通型同步带的规格通常以宽度和齿数为主要参数。
2.防尘型同步带：防尘型同步带是在普通型同步带的基础上，增加了封闭式的设计，可以有效防止灰尘、油污等杂质进入同步带齿形中，从而提高同步带的使用寿命。
3.高精度同步带：高精度同步带是指具有更高齿形精度的同步带，用于对传动精度要求较高的场合，如精密机床、光学仪器等。
4.双面齿形同步带：双面齿形同步带是一种具有齿形结构的同步带，两面都带有齿形，可以实现双向传动。
双面齿形同步带的规格以带宽和齿数为主要参数。
同步带规格的表示方法同步带规格通常由一组数字和字母组成，表示了同步带的尺寸、材料以及其他相关参数。
下面是一种常见的同步带规格表示方法：A-490-8M-20其中，各个参数的含义如下：•A：表示同步带的类型，不同的类型对应不同的齿形结构。
•490：表示同步带的长度，单位可以是毫米（mm）或英寸（inch）。
•8M：表示同步带的齿距，M表示公制齿距。
•20：表示同步带的带宽，单位可以是毫米（mm）或英寸（inch）。
根据具体的需求，同步带规格可以根据实际情况进行调整，以满足不同设备的传动需求。
同步带规格的选用原则在选择同步带规格时，需要根据具体场景和需求来进行判断和选择。
以下是一些常见的选用原则：1.功率传递：同步带的规格应根据传递的功率大小来选择，以确保同步带能够承载所需的功率。
2.轴距和转速：根据设备的轴距和转速来选择合适的同步带规格，以确保传动效果和稳定性。
3.工作环境：根据工作环境的特殊要求来选择防尘型、耐高温或耐腐蚀等特殊材质的同步带。
同步带同步带齿形介绍
同步带配同步带轮它是替代传统的三角带配V带轮和链条配链轮传动必然产品，同步带配同步轮传动是齿与齿抱在一起作精密配合，无滑动差距，传动平稳，具有精确的传动比，还能吸震，噪音小，，实现最精准的自动化控制，传动比范围大，可达到1：10，还可实现二级传动，应用灵活，允许线速可达40m/s，5000-1000/min转（个别齿型，如：5GT，8YU），传动动效率高，一般可达98%-99%，传递功率从几瓦到数百千瓦，张紧力小，不需润滑，无污染，更换方便，同时在目前市场PU（聚氨酯）同步带基本国产化后，运用更广泛，特别是在陶瓷和玻璃行业。
方型齿同步带分为：最轻型MXL、超轻型XXL（目前市场还没有广泛用）、特轻型XL、轻型L、重型H、特重型XH、超重型XXH，共七种，这几种是目前市场用的最广泛的。
特殊齿型的同步带又分为：最轻型T2.5、轻型T5、重型T10、最重型T20，现市场上又有AT5，AT10，AT20的，很多工程师又会问这几款跟非AT的区别呀，AT型的齿型跟T型的差别底部为圆弧齿，而T型为全梯型齿，相对AT的传动会更精密一点，传动间隙小，当然噪音也会小些。
全圆弧齿同步带：HTD3M、HTD5M、HTD8M、HTD14M、HTD20M，圆弧齿同步带传动动精度高，噪音小。
半圆弧齿同步带：半圆弧齿同步带又称高扭矩同步带，型号有，S2M、S3M、S4.5M、S5M、S8M、S14M，这种齿型的同步带是高扭矩同步还高精度同步带，当然生产精度也高，价格相对也比较贵。
精确圆弧齿同步带：1.5GT、2GT、3GT、5GT这几种同步带目前国内生产厂家还是很少，以进口为主，市场也不，一般用于高精传动，进口设备常见，此型号皮带一般在自动化控制设备上用。
8YU同步带：也是所半圆弧齿同步带，适合高速传动，高扭矩，传动速度可达1000rpm/min，一般用于医疗设备。
修正圆弧齿同步带：RPP5M、RPP8M齿型为兔牙型，转弯效果好，适合高速传动。
同步带传动的分类
同步带传动的分类
1.传统同步带传动：这种传动系统使用一根带子将动力从一个装置传递到另一个装置。
带子是由橡胶或聚氨酯等材料制成的，具有很好的抗拉强度和耐磨性。
这种传动系统通常用于汽车发动机和其他大型机械装置。
2. 齿轮同步带传动：这种传动系统使用带子和齿轮来将动力传递给另一个装置。
带子是由橡胶或聚氨酯等材料制成的，而齿轮则是由金属制成的。
这种传动系统通常用于小型机械装置。
3. 链条同步带传动：这种传动系统使用链条来将动力传递给另一个装置。
链条是由金属制成的，具有很好的抗拉强度和耐磨性。
这种传动系统通常用于重型机械装置。
4. 弹性同步带传动：这种传动系统使用带子和弹簧来将动力传递给另一个装置。
带子是由橡胶或聚氨酯等材料制成的，而弹簧则是由金属制成的。
这种传动系统通常用于需要更高的精度和稳定性的机械装置。
以上是同步带传动的几个常见类别。
不同的传动系统适用于不同类型的装置和应用场景。
在选择同步带传动系统时，需要根据实际需求和使用环境来选择最适合的传动系统。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
同步带概述与分类
我们所说的同步带是以钢丝绳或玻璃纤维为强力层，外覆以聚氨酯或氯丁橡胶的环形带，带的内周制成齿状，使其与齿形带轮啮合。
同步带传动时，传动比准确，对轴作用力小，结构紧凑，耐油，耐磨性好，抗老化性能好，一般使用温度-20℃―80℃，v<50m/s，P<300kw,i<10,对于要求同步的传动也可用于低速传动。
同步带传动是由一根内周表面设有等间距齿形的环行带及具有相应吻合的轮所组成。
它综合了带传动、链传动和齿轮传动各自的优点。
转动时，通过带齿与轮的齿槽相啮合来传递动力。
同步带传动具有准确的传动比，无滑差，可获得恒定的速比，传动平稳，能吸振，噪音小，传动比范围大，一般可达1:10。
允许线速度可达50M/S，传递功率从几瓦到百千瓦。
传动效率高，一般可达98%，结构紧凑，适宜于多轴传动，不需润滑，无污染，因此可在不允许有污染和工作环境较为恶劣的场所下正常工作。
本产品广泛用于纺织、机床、烟草、通讯电缆、轻工、化工、冶金、仪表仪器、食品、矿山、石油、汽车等各行业各种类型的机械传动中。
（1）传动准确，工作时无滑动，具有恒定的传动比；
（2）传动平稳，具有缓冲、减振能力，噪声低；
（3）传动效率高，可达0.98，节能效果明显；
（4）维护保养方便，不需润滑，维护费用低；
（5）速比范围大，一般可达10，线速度可达50m/s，具有较大的功率传递范围，可达几瓦到几百千瓦；
（6）可用于长距离传动，中心距可达10m以上。
②带齿剪断和压溃；
③带侧、带齿磨损、包布剥离；
④承载层伸长、节距增大、形成齿的干涉、爬齿；
⑤冲击、过载使带体断裂。
梯形齿同步带
梯形齿同步带分单面有齿和双面有齿两种，简称为单面带和双面带。
双面带又按齿的排列方式分为对称齿型（代号DA)和交错齿型(代号DB〕。
梯形齿同步带有两种尺寸制：节距制和模数制。
我国采用节距制，并根据ISO 5296制订了同步带传动相应标准GB/T 11361～11362-1989和GB/T 11616-1989。
弧齿同步带
弧齿同步带除了齿形为曲线形外，其结构与梯形齿同步带基本相同，带的节距相当，其齿高、齿根厚
和齿根圆角半径等均比梯形齿大。
带齿受载后，应力分布状态较好，平缓了齿根的应力集中，提高了齿的承载能力。
故弧齿同步带比梯形齿同步带传递功率大，且能防止啮合过程中齿的干涉。
弧齿同步带耐磨性能好，工作时噪声小，不需润滑，可用于有粉尘的恶劣环境。
慈溪市奇龙同步带轮厂。
