直线模组分类及选型

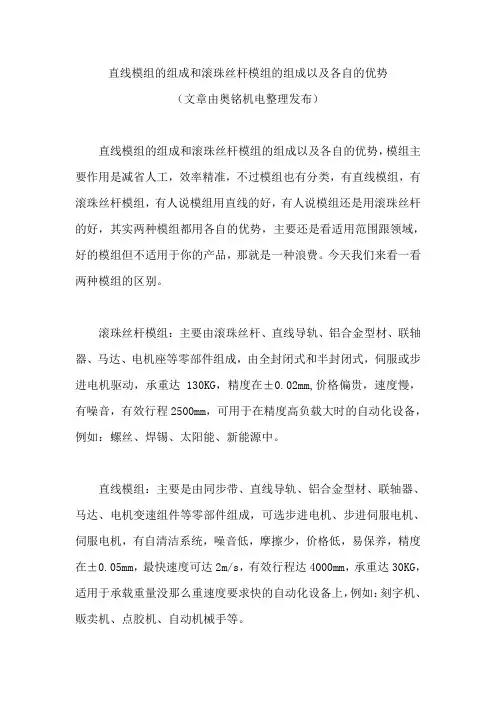

直线模组的组成和滚珠丝杆模组的组成以及各自的优势
直线模组的组成和滚珠丝杆模组的组成以及各自的优势
（文章由奥铭机电整理发布）
直线模组的组成和滚珠丝杆模组的组成以及各自的优势，模组主要作用是减省人工，效率精准，不过模组也有分类，有直线模组，有滚珠丝杆模组，有人说模组用直线的好，有人说模组还是用滚珠丝杆的好，其实两种模组都用各自的优势，主要还是看适用范围跟领域，好的模组但不适用于你的产品，那就是一种浪费。
今天我们来看一看两种模组的区别。
滚珠丝杆模组：主要由滚珠丝杆、直线导轨、铝合金型材、联轴器、马达、电机座等零部件组成，由全封闭式和半封闭式，伺服或步进电机驱动，承重达130KG，精度在±0.02mm,价格偏贵，速度慢，有噪音，有效行程2500mm，可用于在精度高负载大时的自动化设备，例如：螺丝、焊锡、太阳能、新能源中。
直线模组：主要是由同步带、直线导轨、铝合金型材、联轴器、马达、电机变速组件等零部件组成，可选步进电机、步进伺服电机、伺服电机，有自清洁系统，噪音低，摩擦少，价格低，易保养，精度在±0.05mm，最快速度可达2m/s，有效行程达4000mm，承重达30KG，适用于承载重量没那么重速度要求快的自动化设备上，例如：刻字机、贩卖机、点胶机、自动机械手等。
希望大家看到这篇文章能够了解到自己所需产品适用于哪种模组，如果负载没有那么重的话还是更建议选择直线模组，因为直线模组的成本较低，效率较高，动作更加灵活。
浅析直线滑台模组的分类以及特点
浅析直线滑台模组的分类以及特点随着工业时代的变革带来了产业升级，越来越多的自动化设备显现在生产加工中，其中之一就是直线模组进给。
模块化设计的思想越来越多地用于自动化制造解决方案，而作为直线运动机构中的紧要模块，在传动方面常用的可以分为三类（滚珠丝杠式、同步带式、齿轮齿条式）其中滚珠丝杠传动应用广泛，由于这种传动方式的直线传动转换为直线运动定位精度更高，使用寿命稳定。
同步带式的运转速度更快，价格更实惠。
齿轮齿条式的负载更高。
下面实在来分析一下他们的特点。
1、全封闭滚珠丝杠直线模组：该模组在半封闭型的基础上加添了不锈钢带防尘结构，设计美观大方。
特点：高刚度、高精度、高速度、高负载、高推力。
2、封闭式滚珠丝杠直线滑台模组：本滑轨模组采纳不锈钢带防尘结构，防尘防溅；线性模组设计，耐磨性高，寿命长，从小型到大型，型号丰富，支持各种应用。
特点：耐磨性高，寿命长，防尘防溅3、开放式滚珠丝杠直线滑台模组：该滑轨模块由电机、联轴器、滚珠丝杠、轴承座、电机座和适配器座等模块构成，采纳小型轻质铝合金。
组装便利，无需客户自行设计制造直线运动机构，广泛应用于各行各业。
特点：高刚性、高精度、直线模组安装、维护和修理便利、体积小、重量轻。
4、开放式同步带直线滑台模组：该滑动模块采纳同步带代替滚珠丝杆，无不安全限速，可实现远距离运输和传动。
结构简单，安装维护和修理便利，为客户的节省成本，应用性强！特点：高刚性、高速度、安装便利、维护和修理便利、体积小、重量轻。
5、半封闭同步带直线滑轨模组：该滑轨模组与铝型材一体成型，半密封防尘。
线性模组的特点从小到大，产品型号丰富，可以支持不同的用途。
特点：高刚度、高精度、高速度、高负载、高推力。
6、全封闭同步带直线模组：该模组在半封闭型的基础上加添了不锈钢带防尘结构。
设计美观大方。
用于有防尘要求的场合，可在长距离工序间运输。
特点：高刚度、高速度、无不安全限速。
7.风琴式齿轮齿条直线模组：此模组在打开的结构上添加了风琴罩，形成一个防尘结构，常用用于高负载，低速运行的传送搬运场景，可依据距离定制行程。
直线模组分类及选型
工业自动化直线模组简介及选型工业自动化滑台是指在自动化工业领域中对能够实现直线运动的装置的统称，也称为直线定位模组。
直线模组有几种叫法，线性模组、直角坐标机器人、直线滑台等，是继直线导轨、滚珠丝杆直线传动机构的自动化升级单元。
可以通过各个单元的组合实现负载的直线、曲线运动，是轻负载的自动化更加灵活、定位更加精准。
直线模组市场定位在光伏设备，上下料机械手、裁移设备、涂胶设备、贴片设备等，这种机械手能给这个行业的设备带来便利的点有：单体运动速度快、重复定位精度高、本体质量轻、占设备空间小、寿命长。
直线模组运用的范围一直在扩大，深受设备制造商的青睐。
直线模组当前已普遍运用于测量、激光焊接、激光切割、涂胶机、喷涂机、打孔机、点胶机、小型数控机床、雕铣机、样本绘图机、裁床、移载机、分类机、试验机及适用教育等场所。
就当前广泛使用的直线模组可分为2大类型：同步带型和滚珠丝杆型。
同步带型：同步带型直线模组主要组成由：皮带、直线导轨、铝合金型材、联轴器、马达、光电开关等。
同步带型的工作原理是：皮带安装在直线模组两侧的传动轴上，其中作为动力输入轴，在皮带上固定一块用于增加设备工件的滑块。
当有输入时，通过带动皮带而使滑块运动。
通常同步带型直线模组经过特定的设计，在其一侧可以控制皮带运动的松紧，方便设备在生产过程中的调试。
同步带型直线模组可以根据不同的负载需要选择增加刚性导轨来提高直线模组的刚性。
不同规格的直线模组，负载上限不同。
同步带型直线模组的精度取决于其中的皮带质量和组合中的加工过程，动力输入的控制对其精度同时会产生影响。
滚珠丝杆型：滚珠丝杆型直线模组主要组成由：滚珠丝杆、直线导轨、铝合金型材、滚珠丝杆支撑座、联轴器、马达、光电开关等。
滚珠丝杆是将回转运动转化为直线运动，或将直线运动转化为回转运动的理想的产品。
滚珠丝杠由螺杆、螺母和滚珠组成。
它的功能是将旋转运动转化成直线运动，这是滚珠螺丝的进一步延伸和发展，这项发展的重要意义就是将轴承从滚动动作变成滑动动作。

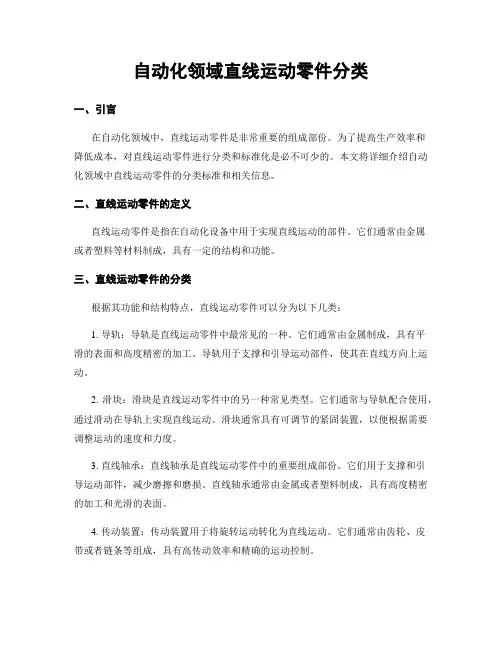

自动化领域直线运动零件分类
自动化领域直线运动零件分类一、引言在自动化领域中，直线运动零件是非常重要的组成部份。
为了提高生产效率和降低成本，对直线运动零件进行分类和标准化是必不可少的。
本文将详细介绍自动化领域中直线运动零件的分类标准和相关信息。
二、直线运动零件的定义直线运动零件是指在自动化设备中用于实现直线运动的部件。
它们通常由金属或者塑料等材料制成，具有一定的结构和功能。
三、直线运动零件的分类根据其功能和结构特点，直线运动零件可以分为以下几类：1. 导轨：导轨是直线运动零件中最常见的一种。
它们通常由金属制成，具有平滑的表面和高度精密的加工。
导轨用于支撑和引导运动部件，使其在直线方向上运动。
2. 滑块：滑块是直线运动零件中的另一种常见类型。
它们通常与导轨配合使用，通过滑动在导轨上实现直线运动。
滑块通常具有可调节的紧固装置，以便根据需要调整运动的速度和力度。
3. 直线轴承：直线轴承是直线运动零件中的重要组成部份。
它们用于支撑和引导运动部件，减少磨擦和磨损。
直线轴承通常由金属或者塑料制成，具有高度精密的加工和光滑的表面。
4. 传动装置：传动装置用于将旋转运动转化为直线运动。
它们通常由齿轮、皮带或者链条等组成，具有高传动效率和精确的运动控制。
5. 传感器：传感器是直线运动零件中的关键部份。
它们用于检测和测量运动部件的位置、速度和力度等参数。
常见的直线运动传感器包括位移传感器、速度传感器和力传感器等。
四、直线运动零件的选型和应用在选择直线运动零件时，需要考虑以下几个因素：1. 负载要求：根据实际应用需求确定所需的负载能力，以确保零件能够承受所需的力度和压力。
2. 精度要求：根据实际应用需求确定所需的精度级别，以确保零件能够满足所需的运动精度。
3. 寿命要求：根据实际应用需求确定所需的寿命要求，以确保零件能够在预期的使用寿命内正常工作。
4. 环境要求：根据实际应用环境确定所需的防尘、防水、耐腐蚀等特性，以确保零件能够适应特定的工作环境。
直线模组的选型方法
直线模组的选型方法主要包括以下几个方面：
1.确定使用环境：根据模组滑台的使用环境判定为一般环境、洁净环境、恶劣环境。
安装、垂直安装。
3.确定使用负载：了解模组滑台的使用负载，以便选择合适的模组。
4.核算运行速度和加速度：根据实际需求，核算模组滑台的运行速度和加速度。
9.考虑传动方式：传动方式有同步带传动和滚珠丝杆传动两种，根据实际需求选择合适的传动方式。
10.考虑负载能力：根据实际需求，选择负载能力合适的模组。
11.考虑速度要求：根据实际需求，选择速度合适的模组，注意导程越大，速度越快，负载越大，速度越慢。
12.考虑宽度要求：有时候用户需要固定的尺寸，有时候还要非标定制，宽度决定了模组的大小。
5.确定精度等级要求：明确需要的重复定位精度、行走平行度等精度等级要求。
6.考虑电机安装方式：常用的模组滑台安装方式有直联、左折、右折、上折、下折，根据实际需求选择合适的安装方式。
7.考虑行程极限开关方式：根据实际需求选择合适的行程极限开关方式。
8.了解电机规格和功率：了解模组滑台的电机规格和功率，以便选择合适的模组。
13.考虑折向要求：直线模组的折向指的是模组所配电机需要向左折还是右折、上折还是下折，根据实际需求选择合适的折向。
14.考虑精度要求：精度包括重复定位精度等，精度越高，模组性能越好。
以上是直线模组选型的一些主要方法，如需更多信息，建议咨询工业自动化技术专业人士。
直线电机的选型方法
直线电机选型要求准则：直线电机：①峰值推力不小于计算峰值推力；②连续推力不小于计算连续推力
1、直线电机的分类
单轴模组、龙门直线模组、XY直线模组、流水线直线电机、标机设备直线模组直线电机系统配套及选型
1、直线电机的选型要求
如何确定系统能达到最大的速度或者加速度？
选型要求准则：
直线电机：①峰值推力不小于计算峰值推力；
②连续推力不小于计算连续推力；
③计入20%裕度，电机推力要大于或等于1.2计算推力；
承载能力：①（有铁芯电机要考虑直线导轨有足够承载电磁吸力的能力）；
②精度等级
③品牌选择（HIWIN、CPC、PIM）,一般应用场景
（THK、IKO、INA），高精密应用场景
光栅方面：①光栅尺栅距；
②分辨率；
③最大允许速度=分辨率*采样频率；
④厂家选择：雷尼绍、海德汉、Microe；
驱动器方面：峰值电流大于或等于直线电机峰值电流；
连续电流大于或等于直线电机峰值电流；
母线电压Ubus=VMax Ke+IpR
2、直线电机的计算选型
1、系统运动参数的技术要求
行程：总行程、加减速行程、匀速行程；
运动时间：加速时间Ta，匀速时间Tr，减速时间Td，停歇时间Tdw、运动周期T
运动质量：有效负责、平台质量、动子质量；
运动速度：最大速度；。
直线模组选型计算实例
直线模组选型计算实例在进行机械设计时，模组是一个十分重要的部件，它不仅可以传动动力，还可以承受力的作用。
而直线模组作为其中一种常用的模组类型，被广泛应用于各种机械设备中。
然而，在选择直线模组时，需要考虑很多参数，如负载、速度、精度、寿命等等。
因此，选取合适的直线模组对于机械设计来说，是至关重要的一步。
下面，我们以一个直线模组选型计算实例来介绍一下直线模组的选型过程。
假设我们需要选购一款满足以下要求的直线模组：- 负载：1000N- 运行速度：0.5m/s- 精度：0.01mm- 寿命：10000小时步骤一：计算所需传动力矩直线模组在传动时需要承受一定的传动力矩，因此需要先计算出所需传动力矩。
公式为：M = F × L其中，M为所需传动力矩，F为负载，L为导轨长度。
假设导轨长度为500mm，根据公式可得：M = 1000N × 0.5m = 500Nm步骤二：根据传动力矩选型已知所需传动力矩为500Nm，我们需要在直线模组的参数表中找到合适的型号。
通常，在直线模组的参数表中都会标明型号所能承受的最大传动力矩，我们只需要找到一个大于或等于500Nm的型号即可。
假设我们找到了一个型号为XG120的直线模组，其最大传动力矩为600Nm，可以满足我们的需求。
步骤三：根据速度选型在确定了直线模组的型号后，我们需要根据运行速度来确认选型是否合适。
通常，在直线模组的参数表中都会标明型号的最大运行速度，我们只需要找到一个大于或等于0.5m/s的型号即可。
假设型号XG120的最大运行速度为1m/s，可以满足我们的需求。
步骤四：根据精度选型在满足传动力矩和速度要求的前提下，我们还需要确认直线模组的精度是否能够满足要求。
通常，在直线模组的参数表中都会标明型号的精度，我们只需要找到一个小于或等于0.01mm的型号即可。
假设型号XG120的精度为0.005mm，可以满足我们的需求。
步骤五：根据寿命选型最后，我们还需要根据寿命要求来确认直线模组的选型是否合适。
thk直线运动手册
thk直线运动手册一、直线运动概述直线运动是指物体在空间中沿直线轨迹移动。
在机械系统中，直线运动有着广泛的应用，例如机床工作台、半导体设备、包装机械等。
直线运动可以根据需要实现精确的位置控制和高速度的进给。
二、滚珠丝杠滚珠丝杠是直线运动系统中常用的传动元件，它通过将旋转运动转化为直线运动来驱动负载。
滚珠丝杠具有高精度、高刚性和高可靠性，适用于各种不同的应用场合。
滚珠丝杠类型：根据不同的负载和精度要求，滚珠丝杠有不同的类型，如单螺母、双螺母、预紧型等。
滚珠丝杠选型：需要根据应用场合的负载、速度、精度和寿命等要求进行滚珠丝杠的选型。
滚珠丝杠维护：定期清洗和润滑滚珠丝杠，确保其正常运转。
三、直线导轨直线导轨是直线运动系统中的导向元件，它能够承受负载并引导运动部件沿直线轨迹移动。
直线导轨具有高精度、高刚性和高稳定性，适用于各种高精度和高速度的机械系统。
直线导轨类型：根据不同的应用场合和精度要求，直线导轨有不同的类型，如滑动型、滚动型等。
直线导轨选型：需要根据应用场合的负载、速度、精度和寿命等要求进行直线导轨的选型。
直线导轨维护：定期清洗和润滑直线导轨，确保其正常运转。
四、直线电机直线电机是一种将电能直接转化为直线运动的驱动装置。
相比于传统的旋转电机，直线电机具有更高的速度和更高的精度，适用于高速、高精度和高效率的机械系统。
直线电机类型：根据不同的应用场合和精度要求，直线电机有不同的类型，如伺服电机、步进电机等。
直线电机选型：需要根据应用场合的速度、精度和寿命等要求进行直线电机的选型。
直线电机维护：定期检查和清洁直线电机，确保其正常运转。
五、线性模组线性模组是一种由多个不同组件组合而成的直线运动系统。
它可以根据需要实现精确的直线运动，适用于各种自动化生产线和机械设备。
线性模组类型：根据不同的应用场合和精度要求，线性模组有不同的类型，如滚珠丝杠模组、齿轮齿条模组等。
线性模组选型：需要根据应用场合的负载、速度、精度和寿命等要求进行线性模组的选型。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

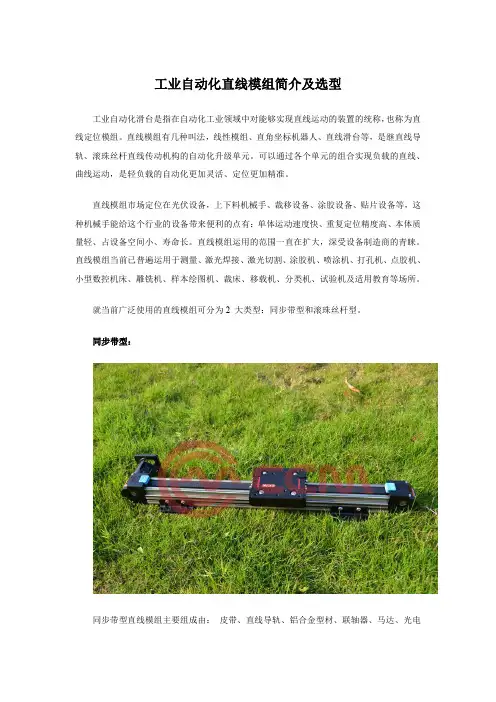

工业自动化直线模组简介及选型
工业自动化滑台是指在自动化工业领域中对能够实现直线运动的装置的统称，也称为直线定位模组。
直线模组有几种叫法，线性模组、直角坐标机器人、直线滑台等，是继直线导轨、滚珠丝杆直线传动机构的自动化升级单元。
可以通过各个单元的组合实现负载的直线、曲线运动，是轻负载的自动化更加灵活、定位更加精准。
直线模组市场定位在光伏设备，上下料机械手、裁移设备、涂胶设备、贴片设备等，这种机械手能给这个行业的设备带来便利的点有：单体运动速度快、重复定位精度高、本体质量轻、占设备空间小、寿命长。
直线模组运用的范围一直在扩大，深受设备制造商的青睐。
直线模组当前已普遍运用于测量、激光焊接、激光切割、涂胶机、喷涂机、打孔机、点胶机、小型数控机床、雕铣机、样本绘图机、裁床、移载机、分类机、试验机及适用教育等场所。
就当前广泛使用的直线模组可分为2大类型：同步带型和滚珠丝杆型。
同步带型：
同步带型直线模组主要组成由：皮带、直线导轨、铝合金型材、联轴器、马达、光电
开关等。
同步带型的工作原理是：皮带安装在直线模组两侧的传动轴上，其中作为动力输入轴，在皮带上固定一块用于增加设备工件的滑块。
当有输入时，通过带动皮带而使滑块运动。
通常同步带型直线模组经过特定的设计，在其一侧可以控制皮带运动的松紧，方便设备在生产过程中的调试。
同步带型直线模组可以根据不同的负载需要选择增加刚性导轨来提高直线模组的刚性。
不同规格的直线模组，负载上限不同。
同步带型直线模组的精度取决于其中的皮带质量和组合中的加工过程，动力输入的控制对其精度同时会产生影响。
滚珠丝杆型：
滚珠丝杆型直线模组主要组成由：滚珠丝杆、直线导轨、铝合金型材、滚珠丝杆支撑座、联轴器、马达、光电开关等。
滚珠丝杆是将回转运动转化为直线运动，或将直线运动转化为回转运动的理想的产品。
滚珠丝杠由螺杆、螺母和滚珠组成。
它的功能是将旋转运动转化成直线运动，这是滚珠螺丝的进一步延伸和发展，这项发展的重要意义就是将轴承从滚动动作变成滑动动作。
由于具有很小的摩擦阻力，滚珠丝杠被广泛应用于各种工业设备和精密仪器。
可在高负载的情况下实
现高精度的直线运动。
直线导轨又称滑轨、线性导轨、线性滑轨，用于直线往复运动场合，拥有比直线轴承更高的额定负载，同时可以承担一定的扭矩，可在高负载的情况下实现高精度的直线运动。
铝合金型材滑台外形美观、设计合理、刚性好、性能可靠，是组合机床和自动线较理想的基础动力部件动态性能好.滑台刚度高,热变形小,进给稳定性高,从而保证了加工状态下（负荷下）的实际精度。
动力源一般选择步进电机和伺服马达，具体根据实际需求选定。
CCM同步带直线模组有：W45A-07、W40-10、W45-15、W50-25、W60-35共计6种型号。
各款单滑块标定负重分别为：7公斤、10公斤、15公斤、25公斤、35公斤。
订货长度为0.3米-6米；导程为75mm、90mm；运行速度：0.00003-2米/秒；重复定位精度≤0.05mm；直线度扭拧度≤0.1mm/米。
CCM滚珠丝杆直线模组共1个系列，S35-50、S35-100、S35-150共3种型号特点；固定长度;承载5kg；重复定位精度<=0.02mm；导程：2.5mm；适用42步进电机。
CCM直线模组可选专用辅件繁多：模组固定地脚、XY连接板、侧立连接板、42、57、86步进电机安装套件、200w、400w、750w伺服电机安装套件，减速套件，膜片联轴器、光电开关等等。
