轴承及IB盖编码基准1
轴承代号标准化的基本尺寸
轴承代号标准化的基本尺寸第一篇：轴承代号标准化的基本尺寸轴承代号标准化的基本尺寸每一公制的标准轴承有一特定之基本代号以表示轴承的形式和标准化的基本尺寸。
这些代号含有3、4或5位数字，或数字与字母的组合。
这些数字（或字母及数字）所代表之意义，依序如下所示：——基本代号中的第一位数字或第一位字母或组合字母，为轴承形式代号。
这些代号所表示的轴承型式可见下面说明。
——第二位和第三位数字代表尺寸系列（依照ISO），第二位数字代表宽带或高度比例（以B或T表示宽度，以H表示高度），第三位数字代表外径系列（D）。
——基本代号中的最后两位数字若乘以5则表示内径尺寸，单位为mm。
某些情况，表示轴承型式的第一位数字及/或表示宽度系列的第二位数字被省略掉，这些被省略的数字见图表中（）所示。
轴承型式代号: 0 1 2 3 4双列斜角球轴承自动调心球轴承球面滚子轴承和球面滚子止推轴承锥形滚子轴承双列深沟球轴承5 6 7 8 止推球轴承单列深沟球轴承单列斜角球轴承圆柱滚子轴承N 圆柱型滚子轴承字母N表示轴承的型式，可能附加一、二个字母表示各种凸缘之组配状况，例如：NJ、NU、NUP等等。
若以字母NN作为起头代号，表示具有两列或多列的轴承。
针状滚子轴承，有关针滚子轴承通常以字母NA或NK作为起头代号。
QJ 四点接触球轴承T 锥形滚子轴承轴承代号前缀GS 圆柱滚子推力轴承座K 圆柱滚子推力轴承的滚子和保持架组合件K-符合AFBMA标准系列英制圆锥滚子轴承带滚子和保持架组合件的内圈和外圈。
例如：K-09067——系列为09000的圆锥滚子轴承的内圈，K-09015——系列为09000的圆锥滚子轴承的外圈，K-09067/K-09015——由K-09067内圈和K-09015外圈组成的完整圆锥滚子轴承。
L 分离型轴承的单一内圈或外圈。
例如：LNU207——圆柱滚子轴承NU207的内圈，L30207——圆锥滚子轴承30207的外圈。
R 除去单一内圈或外圈的分离型轴承。
轴承编码意义

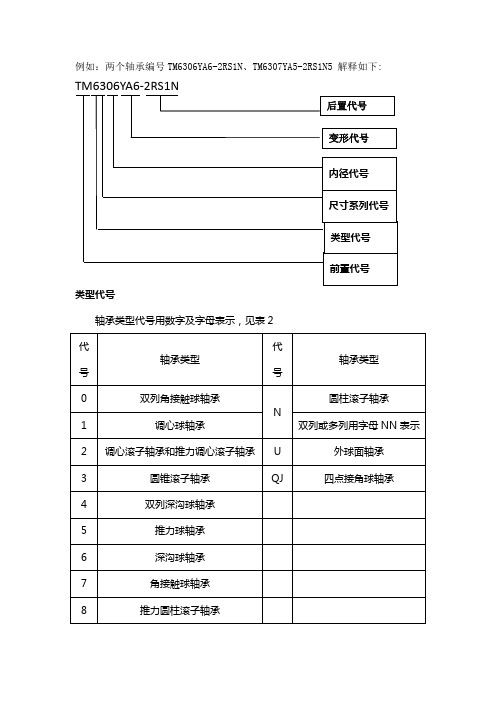

例如：两个轴承编号TM6306YA6-2RS1N、TM6307YA5-2RS1N5 解释如下:类型代号3．尺寸系列代号轴承宽度系列（右起第4位）------8，0，1，2，3，4，5，6依次加宽轴承直径系列（右起第3位）------7，8，9，0，1，2，3，4依次加大尺寸系列代号中宽度代号在与直径代号搭配时，象表3中情况宽度代号可省略，其它情况不能省略。
例如：1）6204未省略前应为602042）62204与6204内径、外径相同，只宽度不一样；其宽度系列为2系列。
4．内径代号5．前置代号TM-----------------轴承内圈需特殊处理6．变形代号轴承的尺寸和内部结构和标准型号有一定的差别，后面用YA 进行区分。
如有多个变型型号，在YA 后面加罗马数字表示。
例如YA1 、YA2 等。
7、后置代号d孔径，即是内径dmp1、平均孔径；统一平面最大单侧孔径和最小单侧孔径之算术平均值。
2、锥型内控的小端平均直径；最大和最小单侧直径之算术平均值。
d1mp锥型内控理论大端的平均直径最大和最小单测孔径之算术平均值。
ds 单侧孔径。
D外径Dmp平均外径，同一平面内最大单侧外径的算术平均值。
Ds单侧外径前缀：GS圆柱滚子推力轴承座圈例如：GS81107--圆柱滚子推力轴承81107的座圈K圆柱滚子推力轴承的滚子和保持架组合件K-符合AFBMA标准系列英制英制圆锥滚子轴承带棍子和报纸架组合件的内圈（内锥体）或外圈（锥环）。
例如：K-09067---系列为0900的圆锥滚子内锥体L分离型轴承的单一内圈或外圈例如：LNU207---圆柱滚子轴承NU207的内圈L30207--圆锥滚子轴承30207的外圈。
R 除去单一内圈或外圈的分离型轴承例如：RNU207----圆柱滚子轴承NU207带滚子和保持架组合件的外圈R30207---圆锥滚子轴承带滚子和保持架组合件的内圈。
WS 圆柱滚子推力轴承的轴圈后缀：内部设计：A轴承内部设计经过修改B例如7205BE--C接触角为40度D并带加强型球及保持架自合件的单列角接触球轴承-NU205ECE 单列角接触球轴承-NU205EC---带加强型滚子和保持架组合件，轴向承载能力提高的单列圆柱滚子轴承外部设计：CA可任意（同向串列，面对面或背靠背）CB配对安装的单列角接触球轴承CC背靠背或者面对面排列时，轴向安装前内部间隙与正常值之比较：小（CA），正常（CB），较大（CC）-2F轴承两侧带甩凸台（Y-轴承）-2FF轴承两侧带组合甩凸台（Y-轴承）G可任意（同向串联，背靠背，面对面）配对安装的单列角接触球轴承。
轴承代号编码规则介绍
对常用内径 d=20～480mm 的轴承内径一般为 5 的倍数，这两位数字表示轴承内径尺寸被 5 除 得的商数，如 04 表示 d＝20mm；12 表示 d＝60mm
手心辗转，微量的酒精在身体里作祟，暖暖的清甜把一桌家
等等。对于内径为 10mm、12mm、15mm 和 17mm 的 轴承，内径代号依次为 00、01、02 和 03。对于 内径小于 10mm 和大于 500mm 轴承，内径表示方 法另有规定，可参看 GB／T272—93。
e、—Z 轴承一面带防尘盖例：608-Z f、—ZZ 轴承两面带防尘盖例：608-Z g、—RSZ 轴承一面带骨架式橡胶密封圈（接 触式），另一面带防尘盖例：608-RSZ h、—RZZ 轴承一面带骨架式橡胶密封圈（非 接触式），另一面带防尘盖例：608-RZZ （2）保持架结构、材料改变代号： a、TN-----工程塑料模注保持架
20----宽度尺寸代号
（3）轮毂轴承基本代号由类型代号+内径尺 寸代号+外径尺寸代号+宽度尺寸代号组成。
例： DAC40740042DAC-----类型代号 40----内径尺寸代号 74-----外径尺寸代号 42-----宽 度尺寸代号
手心辗转，微量的酒精在身体里作祟，暖暖的清甜把一;内径代号组成。
一般人都不太理解轴承代号编码规则吧！下 面给大家分享轴承代号编码规则!轴承代号编码 规则
一、类型编码； 1、一般的球轴承编码为：6 类 2、汽车空调电磁离合器轴承编码为：BD 类 3、轮毂轴承编码为：DAC 类 4、外球面轴承编码为；U 类
二、基本代号编码方法：
一般基本代号用来表明轴承型号的内径、直 径系列、宽度系列和类型，最多为五位数，分论 述如下：
轴承代号编码规则介绍
例如，对于向心轴承和向心推力轴承，0、1 表示特轻系列；2 表示轻系列；3 表示中系列；4 表示重系列。各系列之间的尺寸对比如下图所 示。推力轴承除了用 1 表示特轻系列之外，其余
与向心轴承的表示一致。
3、轴承的宽度系列用基本代号右起第四位 数字表示。
20----宽度尺寸代号
（3）轮毂轴承基本代号由类型代号+内径尺 寸代号+外径尺寸代号+宽度尺寸代号组成。
例： DAC40740042DAC-----类型代号 40----内径尺寸代号 74-----外径尺寸代号 42-----宽 度尺寸代号
手心辗转，微量的酒精在身体里作祟，暖暖的清甜把一桌家
（4）外球面轴承基本代号由类型代号+尺寸 系列代号+内径代号组成。
例：U205U----类型代号 2-----尺寸系列代 号 04------内径代号
三、前置代号
轴承的前置代号用于表示轴承的分部件，用 字母表示。如用 L 表示可分离轴承的可分离套圈； K 表示轴承的滚动体与保持架组件等等。
实际应用的滚动轴承类型是很多的，相应的
轴承代号也是比较复杂的。以上介绍的代号是轴 承代号中最基本、最常用的部分，熟悉了这部分 代号，就可以识别和查选常用的轴承。
当宽度直径系列的对比列为 0 系列时，对多 数轴承在代号中可不标出宽度系列代号 O，但对 于调心滚子轴承和圆锥滚子轴承，宽度系列代号 0 应标出。而直径系列代号和宽度系列代号统称 为尺寸系列代号。
4、轴承类型代号用基本代号右起第五位数
手心辗转，微量的酒精在身体里作祟，暖暖的清甜把一桌家
字表示（对圆柱滚子轴承和滚针轴承等类型代号 为字母）。
国内外轴承代号对照
一、国内外轴承代号对照1：深沟球轴承1.1深沟球轴承（60000型）1.2外圈有止动槽的深沟球轴承（60000N型）1.3一面带防尘盖，另一面外圈有止动槽的深沟球轴承（60000－ZN型）1.4两面带防尘盖，外圈有止动槽的深沟球轴承（60000－2ZN型）1.5一面带防尘盖的深沟球轴承（60000－Z型）1.6两面带防尘盖的深沟球轴承（60000－2Z型）1.7一面带密封圈的深沟球轴承（60000－RS型、60000－RZ型）1.8两面带密封圈的深沟球轴承（60000－2RS型、60000－2RZ型）1.9凸缘外圈深沟球轴承（F60000型）1.10一面带防尘盖的凸缘外圈深沟球轴承（F60000－Z型）1.11两面带防尘盖的凸缘外圈深沟球轴承（F60000－2Z型）2：调心球轴承2.1圆柱孔调心球轴承（10000型）2.2圆锥孔调心球轴承（10000K型）1：122.3带紧定套的调心球轴承（10000K十H0000型）3：角接触球轴承3.1α＝15°的角接触球轴承（70000C型）3.2α＝25°的角接触球轴承（70000AC型）3.3α＝40°的角接触球轴承（70000B型）3.4背靠背成对双联角接触球轴承［70000C（AC、B）/DB型〕3.5面对面成对双联角接触球轴承［70000C（AC、B）/DF型〕3.6串联成对双联角接触球轴承［70000C（AC、B）/DT型〕3.7有装球缺口的双列角接触球轴承（00000型）3.8无装球缺口的双列角接触球轴承（00000A型）3.9无装球缺口，一面带防尘盖的双列角接触球轴承（00000A－Z型）3.10无装球缺口，两面带防尘盖的双列角接触球轴承（00000A－2Z型）3.11无装球缺口，一面带密封圈的双列角接触球轴承（00000A－RS型）3.12无装球缺口，两面带密封圈的双列角接触球轴承（00000A－2RS型）3.13四点角接触球轴承（QJ0000型）4：圆柱滚子轴承4.1内圈无挡边圆柱滚子轴承（NU0000型）4.2内圈单挡边圆柱滚子轴承（NJ0000型）4.3内圈单挡边并带平挡圈的圆柱滚子轴承（NUP0000型）4.4外圈无挡边的圆柱滚子轴承（N0000型）4.5内圈单挡边并带斜挡圈的圆柱滚子轴承（NJ0000十HJ0000型）4.6外圈有单挡边的圆柱滚子轴承（NF0000型）4.7双列圆柱滚子轴承（NN型）4.8圆锥孔双列圆柱滚子轴承（NN…K型）4.9内圈无挡边的双列圆柱滚子轴承（NNU型）4.10内圈无挡边的圆锥孔双列圆柱滚子轴承（NNU・K型）4.11圆锥孔双列圆柱滚子轴承（NN…K/W33型）4.12内圈无挡边的双列圆柱滚子轴承（NNU…/W33型）4.13内圈无挡边的圆锥孔双列圆柱滚子轴承（NNU・・K/W33型）5：调心滚子轴承5.1调心滚子轴承（20000CC型）5.2圆锥孔调心滚子轴承（20000CCK型）5.3调心滚子轴承（20000CC/W33型）有油槽和3个油孔5.4圆锥孔调心滚子轴承（20000CCK/W33型）5.5装在紧定套上的调心滚子轴承（20000CCK十H型）5.6装在紧定套上的调心滚子轴承（20000CCK/W33十H型）6：圆锥滚子轴承（30000型）7：推力球轴承7.1推力球轴承（51000型）7.2双向推力球轴承（52000型）7.3无调心座垫圈的外调心推力球轴承（53000型）7.4有调心座垫圈的外调心推力球轴承（53000U型）7.5无调心座垫圈的双向外调心推力球轴承（54000型）7.6有调心座垫圈的双向外调心推力球轴承（54000U型）7.7双向推力角接触球轴承（230000型）8：推力滚子轴承8.1推力圆柱滚子轴承（80000型）8.2推力调心滚子轴承（29000型）8.3推力滚针和保持架组件（AXK型）8.4推力垫圈（AS000000型）9：滚针轴承9.1向心滚针和保持架组件（K000000型）9.2外圈带双锁圈的滚针轴承（NA0000型、NKI型、RNA0000型、NK型）9.3外圈带双挡边的单列滚针轴承（NA0000型、NKI型、RNA0000型、NK型）9.4外圈带双挡边的双列滚针轴承（NA6900型、RNA6900型）9.5冲压外圈滚针轴承（HK型、BK型）10：带座外球面球轴承10.1带顶丝外球面球轴承（UB型、UC型）10.2带偏心套外球面球轴承（UE型、UEL型）10.3带紧定套外球面球轴承（UK十H型）10.4带立式座顶丝外球面球轴承（UCP型）10.5带立式座偏心套外球面球轴承（UELP型）10.6带立式座紧定套外球面球轴承（UKP十H型）10.7带方形座顶丝外球面球轴承（UCFU型）10.8带方形座偏心套外球面球轴承（UELFU型）10.9带方形座紧定套外球面球轴承（UKFU十H型）10.10带凸台圆形座顶丝外球面球轴承（UCFC型）10.11带凸台圆形座紧定套外球面球轴承（UKFC十H型）10.12带菱形座顶丝外球面球轴承（UCFLU型）10.13带菱形座紧定套外球面球轴承（UKFLU十H型）10.14带滑块座顶丝外球面球轴承（UCK型）10.15带滑块座紧定套外球面球轴承（UKK十H型）11：组合轴承11.1无内圈滚针和推力球组合轴承（NKX00型）11.2无内圈滚针和带外罩的推力球组合轴承（NKX00z型）11.3有内圈滚针和推力球组合轴承（NKX00十IR型）11.4有内圈滚针和带外罩的推力球组合轴承（NKX00Z十IR型）11.5滚针和角接触球组合轴承（NKIA0000型）11.6滚针和三点接触球组合轴承（NKIB0000型）11.7无内圈滚针和推力圆柱滚子组合轴承（NKXR00型）11.8无内圈滚针和带外罩的推力圆柱滚子组合轴承（NKXR .Z型）11.9有内圈滚针和推力圆柱滚子组合轴承（NKXR十IR型）11.10有内圈滚针和带外罩的推力圆柱滚子组合轴承（NKXR .Z十IR型）11.11滚针和双向推力圆柱滚子组合轴承（ZARN型）11.12带法兰盘滚针和双向推力圆柱滚子组合轴承（ZARF型）12：关节轴承12.1向心关节轴承（GE...E，GE…ES型）12.2向心关节轴承（GE...ES2RS型）12.3自润滑向心关节轴承（GE…C，GE..CS－2Z型）12.4宽内圈系列向心关节轴承（GE...ES－2RS型）13直线运动轴承13.1套筒型直线运动轴承（LB型）13.2调整间隙型直线运动轴承（LB－AJ型）13.3开口型直线运动轴承（LB－OP型）二、前置代号1： UKP 带立式座紧定套外球面球轴承（NSK）2： RNA0000NA0000 外圈带双锁圈的滚针轴承（IKO）NKINK3： KT 向心滚针和保持架组件4： TAF 外圈带双挡边的单列滚针轴承轴承级别的区分：标准级高级精密级超精密级超C 级国产 G E D C B 进口 P0 P6 P5 P4 P2 进口产品将以上字母称为公差等级，且品质比国产产品高一级。
ucf轴承标准号
UCF轴承标准号一、UCF轴承标准号的概述UCF轴承标准号是用于表示轴承尺寸、类型和技术要求的统一编号。
它是美国轴承制造商协会（American Bearing Manufacturers Association，简称ABMA）制定的标准，被广泛应用于美国和其他许多国家。
UCF轴承标准号由一个字母和五位数字组成，例如A 10058，其中A表示轴承类型，10058表示轴承的尺寸和规格。
二、UCF轴承标准号的编号规则UCF轴承标准号的编号规则包括以下部分：1.第一个字母表示轴承类型，如A表示角接触轴承，B表示深沟球轴承，C表示圆锥滚子轴承等。
2.五位数字中，前两位表示轴承内径，中间两位表示外径，最后一位表示宽度。
例如，A 10058中，10表示内径为1英寸（25.4毫米），05表示外径为5英寸（127毫米），8表示宽度为0.47英寸（12.06毫米）。
3.除了数字和字母外，UCF轴承标准号还可以包含其他字符，如“L”表示长寿命轴承，“C”表示不锈钢轴承等。
三、UCF轴承标准号的应用场合UCF轴承标准号被广泛应用于以下场合：1.工业机械：UCF轴承标准号被广泛应用于各种工业机械中，如电机、减速机、压缩机、泵等。
这些机械中需要使用各种类型的轴承来支撑轴和传递扭矩。
2.汽车制造：汽车制造过程中需要使用大量的轴承，如发动机、变速器、悬挂系统等。
UCF轴承标准号在这些场合中被广泛应用。
3.航空航天：航空航天领域对轴承的要求非常高，需要使用高性能的轴承来支撑和传递载荷。
UCF轴承标准号在一些航空航天应用中被采用。
4.医疗器械：医疗器械中需要使用精度高、稳定性好的轴承来确保设备的正常运行和使用效果。
UCF轴承标准号也被广泛应用于医疗器械领域。
四、UCF轴承标准号与国际标准的比较UCF轴承标准号虽然被广泛应用，但并不是唯一的轴承标准。
在国际上，还有其他国家和组织制定的轴承标准，如ISO（国际标准化组织）、DIN（德国标准化学会）、BS（英国标准学会）等。
深沟球轴承编码规则发放版_20100710
C&U 产品技术标准分发号版 本 1深沟球轴承产品号命名管理规定TM 62 05X1F1 H095类型和尺寸系列代号：R ：英制(6):有装球缺口的有保持架深沟球轴承 60：公制特轻 62：公制轻63：公制中等618：公制特窄 619：公制超窄6/：非标准内径 其它详见附表2 内径代号：文本 20到480(22，28，32除外) 00：10mm 01：12mm 02：15mm 03：17mm 04：20mm 05：25mm非标代号：文本 标准(不标)X1,4,7…：外径非标(标准内径)X2,5,8…：宽度非标(标准内径)X3,6,9…：外径和宽度非标(标准内径)非标准内径：内径-外径-宽度 三点接触：/3P 四点接触：/4P F1，F2…：非标倒角E1 P5-2RS Z1V1S内部结构：（列表） 钢球规格：标准(不标) E1：第一次加大 E2：第二次加大 E3：第三次加大 D1：第一次减小 D2：第二次减小 D3：第三次减小密封结构： 见附表4公差等级：（所有类型适用） PX ：符合集团XX 品牌精度要求，达不到C&U 品牌精度PC ：达到集团C&U 品牌精度要求，不标P5：公差等级符合5级 P4：公差等级符合4级 P2：公差等级符合2级噪声等级： 见附表4油脂类型： H095：ET-K L012：BEACON325 其余见：《C&U 油脂牌号编码规则（V2.0）》径向游隙：文本 C0：不标C1：符合标准规定的1组 C2：符合标准规定的2组 C3：符合标准规定的3组 C4：符合标准规定的4组 C5：符合标准规...定的5组 CM ：符合电机专用游隙组 CG15：不符合标准规定游隙详见附注1CG15保持架：TN1：PA66+25%GF TN2： PA46+30%GF TN1H ：加圆柱兜孔的PA66保持架J ：钢板冲压保持架(不标)JD3：铁保软氮化 T ： 酚醛层压布管 M ：黄铜实体保持架 V ：满装球深沟球轴承TN1NER 止动槽和止动环：见附表3B1前置代号（应用范围）：HC ：混合轴承(钢套圈陶瓷球)DC ：汽车硅油风扇 SA ：汽车发电机 TM ：汽车变速箱 TD ：长寿命系列电机其它详见附表1 CU3F SOCN 材料和毛坯：两个列表CU1：CU1 CU2： CU2 CU3：CU3 CUX1： SKF3 CUX2：100Cr6 CUX3：SAE52100CUX4：SUJ2HU ：套圈、滚动体和保持架或仅是套圈和滚动体由不可淬硬不锈钢1Cr18Ni9Ti 制造 管件：P 锻件：F PF ：外圈管件，内圈锻件 FP ：外圈锻件，内圈管件热处理：两个列表SN ：工作温度可达120℃(不标)S0：工作温度可达150℃ S1：工作温度可达200℃ S2：工作温度可达250℃ S3：工作温度可达300℃ S4：工作温度可达350℃ 特殊热处理： CN ：C-N 共渗 IN ：感应处理 不标：整体热处理密封材料及颜色：两个列表 材料：A ：NBRB ：SNBRC ：HNBR P ：ACM V ：FKM S ：Silicone 颜色：见附表5油脂填充量：（列表）L ：(15% to 25%) S ：(25% to 35%)不标H ：( 35% to 45%) SG：不在上述标准C&U 产品技术标准分发号版 本 1深沟球轴承产品号命名管理规定附表1. 前置代号规定序号 代号 应用范围 序号 代号 应用范围 1 HC 混合轴承(钢套圈陶瓷球) 9 DW 导卫轴承 2 DC 汽车硅油风扇 10 GE 通用电气专用 3 SA 汽车发电机 11 GL 外圈带定位销 4 TM 汽车变速箱 12 5 TD 长寿命系列电机 13 6 SAEC 汽车发电机带膨胀补偿环 14 7 EC 膨胀补偿环 15 8 AC 带O 型圈 16附表2.类型及系列代号 序号 类型代号 尺寸系列代号 序号 类型代号 尺寸系列代号 1 R ：英制 9 （0）02 （6）： 10 16（0）1 3 （0）0 11 98 （0）2 4 （0）2 12 225 （0）3 13 336 （0）4 14 6：单列4：双列307 18 15 8 6：单列 4：双列 19 16C&U产品技术标准分发号版本 1深沟球轴承产品号命名管理规定附表3：带槽产品命名的规定带槽产品命名涉及到前置代号和后置代号，但此部分内容还按照此顺序进行编排。
轴承代号明细表示法
轴承代号明细说明（SKF）后缀若轴承代号中有数个后缀，则这些后缀按以下顺序排列；内部设计、外部设计、保持架、其它特点。
第四组（其它特点）总是以斜线与其本代号或后缀分开。
内部设计ABCDE：轴承内部设计经过修改例如：7250 BE—接触角为40*并带加强型球及保持架组件的单列角接触轴承-NU205EC—带加强型滚子和保持架组合件，轴向承载能力提高的单列圆柱滚子轴承外部设计CA：可任意（同向串列，面对面或背靠背）CB：配对安装的单列角接触球轴承。
CC：背靠背或面对面排列时，轴向安装前内部间隙与正常值之比较：小（CA），正常（CB），较大（CC）-2F：轴承两侧带甩压盖（Y-轴承）--2FF：轴承两侧带组合甩压盖（Y-轴承）G：可任意（同向串联，背靠背，面对面）配对安装的单列角接触球轴承。
面对面或背靠背排列时，轴承内有一定的安装前轴向间隙GA：可随意（串联，背靠背，面对面）GB：配对安装的单列角接触球轴承。
GC：面对面，背靠背排列时，轴承内有较轻（GA）中等（GB）或较重（GC）预负荷K：锥形内孔，直径锥度：1：12K30：锥形内孔，直径锥度：1：30-LS：轴承一侧具接触式油封，内圈无油封凹槽-2LS：轴承二侧内LS油封N：外圈圆柱面有止动槽NR：轴承外圈有止动槽和止动圈N2：外圈一有二个定位槽成180*PP：轴承（支承滚轮轴承，凸轮随动轴承）二侧具接触式油封RS：轴承（滚针轴承）一侧具合成橡胶或聚氨基甲酸酯接触式油封-RS1：轴承一侧具衬钢板合成橡胶接触式油封-2RS1：轴承两侧具RS油封-RZ：轴承一侧具衬钢板合成橡胶的低摩擦油封-2RZ：轴承两侧具RZ油封X：1、基本尺寸经修下地以符合ISO标准。
2、柱形滚动面（支承滚轮轴承，凸轮随动轴承）-Z：轴承一侧具防尘盖（非摩擦油封）-2Z：轴承两侧具Z防尘盖-ZN：防尘盖位于止动槽异侧]-2ZN：轴承两侧具Z防尘盖，外圈带止动槽-ZNR：同一ZN，且带止动槽-2ZNR：同一2ZN，且带止动圈保持架F：钢或特殊铸铁帛机削保持架J：钢板冲压成形保持架L：轻合金机削保持架M：黄铜机削保持架MP：黄铜机削保持架，窗型P：玻璃纤维增强尼龙6。
各类轴承后缀代码含义大全
各类轴承后缀代码含义大全-CAL-FENGHAI.-(YICAI)-Company One1各类轴承后缀代码含义大全1.深沟球轴承ZZ：铁防尘盖(同2Z)VV:非接触橡胶密封圈(同2RZ)DDU:接触橡胶密封圈(同2RS)C3/C4:游隙M: P5:精度KS:代表昆山产2.调心球轴承K:带有圆锥孔(锥度1:12)3.调心滚子轴承A/C/CD:为钢保持架CA/CAM:E4:外圈上带油槽(外径侧)带油孔 S11:使用温度200度以下 K/K30:带有圆锥孔(锥度为1:12/1:30)4.圆锥滚子轴承 C:中锥度 D:大锥度5.圆柱滚子轴承 ET:尼龙保持架 M:W:钢保持架 C3:游隙 E:加强型 TP:外圈引导PPS树脂保持架,极限温度240度 TB:滚子引导PPS树脂保持架 MR:滚动体引导铜合金保持架,极限温度300度 KR:锥度为1/12的圆锥内孔 E44:外圈带标准油槽,油孔 CC1:圆柱内孔用标准游隙 CC0:圆锥内孔用标准游隙 CCG:特殊径向游隙 P4/P5:精度6.角接触球轴承A 30°接触角B 40°接触角C 25°接触角DT 串联配对安装DB 背对背配对安装DF 面对面配对安装E 载荷加强型设计J 冲压钢保持架M 组合式机削黄铜保持架，滚子引导P 注塑玻璃纤维增强尼龙保持架，滚动体引导P5 尺寸和旋转精度符合ISO公差等级5P6 尺寸和旋转精度符合ISO公差等级6TN 注塑尼龙保持架，滚动体引导TYN:聚酰胺树脂保持架 U/DU:万能组合单列/2列 DB/DF/DT:组合背对背/面对面/并列 DBD/DFD/DTD:3列组合 DBB/DFF/DTT:4列组合 EL/L/M/H:预紧微/轻/中/重 P4/P5:精度7.滚珠丝杠支撑用轴承 AC:接触角60度 SU/DU:万能组合单列/2列 DB/DF/DT:组合背对背/面对面/并列 DBD/DFD/DTD:3列组合 DBB/DFF/DTT:4列组合 C10/C9:标准预紧/轻预紧 PN7A/PN7B:标准精度/特殊管理精度(SU组合专用)相当于P48.推力角接触球轴承 TYN:聚酰胺树脂保持架 DB:背对背组合 EL/L:微/轻预紧 P4A:外径尺寸差特殊,其它为P4级2。
各类轴承HS编码
各类轴承HS编码轴承HS编码轴承HS编码HS编号商品中文名称检验检疫类别84821000 滚珠轴承 /N出口商品检验84821000.00 滚珠轴承 /N出口商品检验84821000.10 汽车用滚珠轴承 /N出口商品检验84821000.90 其他滚珠轴承 /N出口商品检验8482100000 滚珠轴承 /N出口商品检验8482100010 汽车用滚珠轴承 /N出口商品检验8482100090 其他滚珠轴承 /N出口商品检验8482101000 调心球轴承（滚珠轴承） -8482102000 深沟球轴承（滚珠轴承） -8482103000 角接触轴承（滚珠轴承） -8482104000 推力球轴承（滚珠轴承） -8482109000 其他滚珠轴承 -84822000 锥形滚子轴承，包括锥形滚子组件 /N出口商品检验84822000.00 锥形滚子轴承，包括锥形滚子组件/N出口商品检验84822000.10 汽车用锥形滚子轴承 /N出口商品检验84822000.55 磨煤机圆锥轴承 /N出口商品检验84822000.90 其他锥形滚子轴承（包括锥形滚子组件）/N出口商品检验8482200000 锥形滚子轴承（包括锥形滚子组件） -8482200010 汽车用锥形滚子轴承 /N出口商品检验8482200090 其他锥形滚子轴承（包括锥形滚子组件） /N出口商品检验84823000 鼓形滚子轴承 /N出口商品检验84823000.00 鼓形滚子轴承 /N出口商品检验84823000.10 汽车用鼓形滚子轴承 /N出口商品检验84823000.90 其他鼓形滚子轴承 /N出口商品检验8482300000 鼓形滚子轴承 -8482300010 汽车用鼓形滚子轴承 /N出口商品检验8482300090 其他鼓形滚子轴承 /N出口商品检验84824000 滚针轴承 /N出口商品检验84824000.00 滚针轴承 /N出口商品检验84824000.10 汽车用滚针轴承 /N出口商品检验84824000.90 其他滚针轴承 /N出口商品检验8482400000 滚针轴承 -8482400010 汽车用滚针轴 /N出口商品检验8482400090 其他滚针轴承 /N出口商品检验84825000 其他圆柱形滚子轴承 /N出口商品检验84825000.00 其他圆柱形滚子轴承 /N出口商品检验84825000.10 汽车用其他圆柱形滚子轴承 /N出口商品检验84825000.55 磨煤机专用轴承 /N出口商品检验84825000.90 其他圆柱形滚子轴承 /N出口商品检验8482500000 圆柱形滚子轴承 /N出口商品检验8482500001 风力发电设备用圆柱形滚子轴承 - 8482500010 汽车用其他圆柱形滚子轴承 /N出口商品检验8482500090 其他圆柱形滚子轴承 -84828000 其他滚动轴承及球、柱混合轴承 /N出口商品检验84828000.00 其他滚动轴承及球、柱混合轴承 /N出口商品检验8482800000 其他滚动轴承及球、柱混合轴承 -84829900 滚动轴承的其他零件 -84829900.00 滚动轴承的其他零件 -8482990000 滚动轴承的其他零件 -84832000 装有滚珠或滚子轴承的轴承座 -84832000.00 装有滚珠或滚子轴承的轴承座 -8483200000 装有滚珠或滚子轴承的轴承座 -84833000 未装滚珠或滚子轴承的轴承座（包括滑动轴承） -84833000.00 未装滚珠或滚子轴承的轴承座（包括滑动轴承） -84833000.55 汽轮机推力轴承、支承轴承 -84833000.90 其他未装滚珠或滚子轴承的轴承座（包括滑动轴承）-8483300000 未装滚珠或滚子轴承的轴承座（包括滑动轴承） -8483300010 磁悬浮轴承（轴承组合件，由悬浮在充满阻尼介质的环形） -8483300020 轴承/阻尼器（安装在阻尼器上的具有枢轴/盖的轴承） -8483300090 其他未安装有滚珠或滚子轴承的轴承座；其他滑动轴承 -91142000 钟、表的宝石轴承 -91142000.00 钟、表的宝石轴承 -9114200000 钟、表的宝石轴承 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
苏州良机电机有限公司轴承及IB 盖编码基准
1.依据：无
2.适用范围：
本公司电机产品自制及托外制造之轴承及IB盖依据本基准取其编码。
3.编码之架构
BR：轴承
IB：IB盖
注：1.第9码材质类别分类：S：铁皮；I：铸铁（只针对IB盖）
2.IB盖的毛坯在编码后加M ，且第7、8码取消，不用。
3.第9码轴承品牌按等级次序分别为SKF、TOYO 、NSK、NTN、TPI、国产品牌，编码依次取K、Y、S、T、P、，国产品牌不加此码。
4.第7、8码轴承型号分别有ZZ、C3（游隙）、LLB（黑色塑盖）、LLU（红色塑盖）、5K（油脂）、2RS（轴承面带骨架式橡胶密封圈），编码依次取ZZ、C3、LB、LU、5K、RS
苏州良机电机有限公司版本B-2
06011324。
