RoHS环保测试仪作业指导书RoHS environmental testing working instruction班级：姓名：学号一．目的purpose：为正确使用仪器，避免因不当使用导致仪器损坏，确保仪器使用寿命及测试准确度。
For the proper use of equipment, avoid the improper use of cause equipment damage, ensure the service life of the apparatus and testing accuracy.二．范围Range：用于进料、制程、出货阶段之( 原物料、辅材、半成品、成品等 )环境有害物质检测分析。
For feed, process, ship stage (raw materials, semi-finished products, finished products such as auxiliary, environmental hazardous substances testing analysis).三．权责Responsibilities：3.1. 仪校人员负责操作指导书制定。
3.1. Instrument school personnel responsible for operating instructions.3.2. 测试人员负责仪器保养与维护。
3.2. The test personnel responsible for the equipment maintenance and maintenance.3.3. 测试人员必须为接受过相关仪器操作培训合格之品保课人员。
3.3. The test must have received relevant equipment operation training of qualified quality assurance staff.四．仪器开机与关机顺序Instrument boot and shutdown sequence:4.1. 开机顺序: 开稳压电源开测试仪(绿灯亮) 开电脑主机打开测试程序软件。
ROHS测试作业标准书
编制 审核 批准
秦银锋
使用保管单位 1 2 3 4 5 6 7 8 无灰尘 正常 是否正常 是否正常 无漏气 是否正常 是否有异响
设备NO: 检修日期/记录 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31
每 周
日 期 保 养 员
发行日期
版 次 修订次数
IRONMAN
修订日期
A01 文件编号 文件页次
TR-ZW-ZK-100 1/4ห้องสมุดไป่ตู้
南通铁人运动用品有限公司
文件名称:
ROHS 测试 作业标准书
核
准
审
核
制
定
秦银锋
文 文件名称 文件编号 TR-ZW-ZK-100 修改页次
件 修
改
记
录
表
ROHS 测试作业标准书 发行日期 版次 发行版次 A01 页次 修改内容 2/4
此仪器为精密仪器,测量中避免受到干扰.例如:电机、振动、电焊、电磁、高压等. 仪器应配有交流净化稳压电源,保证电源稳定. 开机顺序:开启仪器总电源-------开启仪器--------启动计算机. 在 windows 桌面上找到“ROHS”的图标,双击即可进入测试程序. 开机后,仪器需要预热 30 分钟,然后换 2#准直器,测试窗口上放上银校正片,点击初始化, 初始化完毕后,通道在 1105 位置,才可进行正常的测试工作。 5.1.7 放样品时要注意清洁,绝不可有尘粒或有油物以及其它赃物的样品放入测试窗口进行 测试.操作时还要注意样品要轻拿轻放. 5.1.8 先点击“开始”按钮程序会提示更换准直器,按照提示更换准直器后,然后将样品放在 测试窗口上,再点击 OK 按钮,程序会提示输入样品名字,输入样品名后点击 OK 按钮仪 器将自动开始测试. 5.1.9 测量不同种类的样品,应调用不同种类的测试过线,严格按照软件的提示更换准直器 才能有最佳的测试效果.〔注意不要调错工作曲线〕 5.1.10 一般测试样品时间为 200S,.〔金属类样品测试时间为 300S〕 5.1.11 样品测试过程中上盖必须盖上否则测试无效果〔测试盖上方黄灯亮时才表示盖子盖 上正常测试如:样品高于测试机时应将盖子上方抬起或左右放下这时应在黄灯旁小绿 灯上放置一个小金属物品让黄灯正常亮起才可正常测试〕. 5.1.2 5.1.3 5.1.4 5.1.5 5.1.6

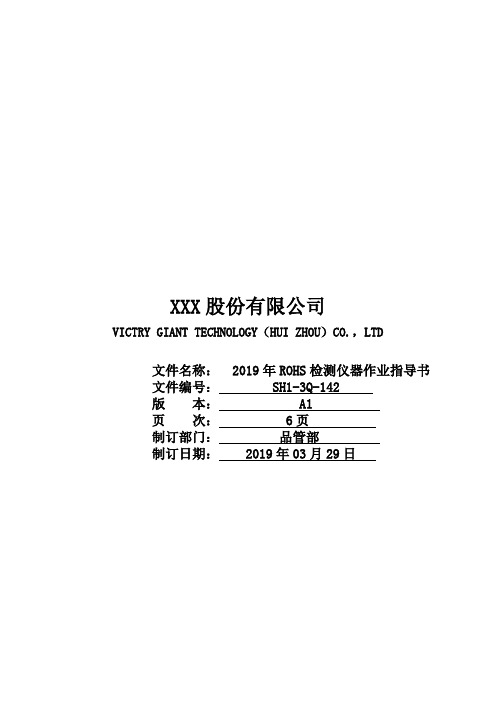

2019年ROHS检测仪器作业指导书
XXX股份有限公司
VICTRY GIANT TECHNOLOGY（HUI ZHOU）CO.，LTD
文件名称： 2019年ROHS检测仪器作业指导书
文件编号： SH1-3Q-142
版本： A1
页次： 6页
制订部门：品管部
制订日期： 2019年03月29日
双击桌面图标
用户并输入密码登录。
点击“预热”
在测试样品选定信息栏中输入待测样品信息，包括供应商、批次、样品名称、测量次数。
，大样品盖缓缓关闭，软件会自动进行测试；
样品测试完成后，软件将依据工作曲线设定的报告模版格式自动生成
报告储存及输出：测试生成的报告可以用PDF、Excel等格式存为电子文档，也可以直接输出至打印机进行纸质存档。
3.15点击工具栏上的按钮，进入“查询测试纪录”界面，输入相应查询条件，点击“查询”，则符合条件的
历史纪录将列于下表中。
Excel文件”按钮可以将查询结果输出至Excel文件。
单击选定一条记录后，点击“删除”按钮可以将其删除；
RoHS检测仪操作标准书文件编号SH1-3Q-142
年月RoHS检测仪日常校正记录表
测量人：
备注：1.将银盐校正片放入样品室后关闭样品盖，点击软件图标工具栏中的“峰位微调”按钮进行峰位微调，当系统自动弹出“峰位微调完成”对话框，表示微调完成。
2.为了有效对仪器性能进行分析，标准片测试频率：单日测试EC680K，双日测试EC681k。
ROHS试验仪器操作规程-模板
1.6初始化仪器：单击【初始化】，再打开X射线管电源，单击[Xray ON]，等待15分钟（即仪器稳定）；
1.7校正仪器：
（1）能量检查：将校正样品放在测试窗口，单击测试，等待2-4分钟（会显示分析完成话框），取出校正样品，单击[正常分析]，完成分析准备；
（2）管理分析：将管样品放在测试窗口，单击测试，等待14分钟（会显示分析完成话框），取出样品，单击[正常分析]。
（5）最后，把配置好的溶液倒入棕容量瓶中保存（防光）。
（二）验证方式：把用RoHS测出的Cr6+（六价铬）超标的物料放在白色手套（毛巾）上，使用滴定管滴定部分棕色容量瓶中的溶液（即上述所配置的Cr6+定性溶液）于物料上，2min~5min后，查看手套上是否泛有红色，若有，则说明此物质含有Cr铬较高。
（2）打开ROHS仪器上部盖，取下杜瓦瓶盖；
（3）先用【液氮量确认浮标】来判断添加量的标准，然后使用细分容器将液氮注入到杜瓦瓶内，要不时的用浮标测试，以免溢出，将仪器损坏；
（4）然后安装杜瓦瓶盖，关闭上部盖。
1.3如果仪器长时间没用，应等30分钟开机，一般可以15分钟开机；
1.4在开机时先开ROHS仪器，再开电脑；
2.3在仪器的四周和底部不要放置东西以免被仪器吸入，使仪器无法正常运行，减少仪器寿命；
2.4不要对仪器本体盖和样品室盖施加压力，仪器本体、PC和打印机上不要放置物体；
2.5作为分析的样品不可带磁性，重量不能超过10kg，且样品的直径不得小于13mm，,以免样品掉落，与滤光片撞击，造成滤光片损伤；
2.6放置样品：①固体样品：大样品时，将分析面朝下，原样放置在分析位置上；小样品放置在薄膜上；线材原样放置在分析位置上；粉末样品：有使用样品杯和压紧粉末（将样品倒入倒入容器后，利用压片机压紧制成压片，直接放置在样品台上分析。）的两种方法；②液体样品：使用样品杯或者将液体滴在滤纸上，干燥后放置在样品台上；
RoHS仪器使用操作指引
制订部门品质部生效日期2019-01-05页次1/1
1.0、目的
为了满足ROHS环保物质的测定，特制定此规范。
2.0、范围：
适用于本公司X 荧光光谱仪（EDX1800B）所有产品的ROHS检测。
3.0、职责
品质部
4.0、操作步骤：
4.1检测之仪器设备：SkyRay X 荧光光谱仪EDX1800B
4.1.1打开总电源开关，首先检查电源、计算机、仪器之间的连线，确认无误后再打开仪器主机电源开关，打开电源的正确操作见下图：
制订部门品质部生效日期2019-01-05页次2/1 4.1.2放入待测样品：
制订部门品质部生效日期2019-01-05页次3/1
4.1.3仪器的初始化
仪器在首次开机时需预热30分钟，待预热完成后方可测试，测试前需对仪器进行初始化操作,如下图:
4.1.4样品的测试：
5.0使用注意事项：
5.1仪器应由专门的负责人来测试，其他人员未经允许不得操作仪器。
5.2开启仪器电源时动作要轻，不可用力过猛以免损坏按键。
5.3放置样品时，要保证样品洁净，不可使尘粒掉入其中，否则会污染X光管和探测器窗口，造成测量失准和探头损坏，同时注意轻拿轻放，以免薄膜损坏。
5.4样品盖需经常用酒精清洁。
5.5每次开机后，仪器都必须预热30分钟，然后进行初始化，方可进行正常的检测工作。
5.6为使仪器能长期保持工作正常，需定期对仪器各项参数进行测试，并进行调整。
RoHS环保测试仪作业指导书
RoHS环保测试仪作业指导书一、仪器测试作业流程：（一）目的确保仪器正确使用，避免因不当使用导致仪器损坏，确保仪器使用寿命及测试准确度。
（二）适用范围：用于来料检验、出货阶段的原物料、辅材、半成品、成品等环境有害物质检测分析。
（三）职责：3.1. 品质部负责仪器保养与维护。
3.2. 测试人员必须为接受过相关仪器操作培训合格的品质人员。
（四）仪器开机与关机顺序：4.1. 开机顺序: 开稳压电源开测试仪及外部设备开关(绿灯亮) 开电脑主机打开测试程序软件4.2. 关机顺序: 退出测试程序软件关电脑主机关测试仪及外部设备开关关稳压电源（五）指示灯说明：5.1. 绿灯-[电源指示灯]：打开仪器电源开关此灯亮。
5.2. 黄灯-[运行指示灯]：仪器测试运行时此灯亮，测试结束此灯自动熄灭。
（六）分析项目6.1.测塑胶原料及产品、五金来料等中的各RoHS成分含量是否符合要求。
6.1.1塑胶原料及产品选用测量档案：测塑胶及其它6.1.2五金件选用测量档案：测钢铁中CrCdPbHg或测有色金属中CrCdPbHg或测焊锡中CrCdPbHg或测镁铝中CrCdPbHg，具体根据五金种类来选择。
6.2.测塑胶原料及产品中卤素含量是否符合要求。
6.2.1测溴含量选用测量档案：测塑胶及其它6.2.2测氯含量选用测量档案：测塑料中CrCl（七）操作流程：7.1. 每次开机时,首先需对仪器进行预热30分钟,具体预热步骤如下：7.1.1将仪器配置的干燥袋放入测试工作台 点击[样品图]查看摆放位置 点击仪器进入预热状态 待1800秒测试时间终止黄灯熄灭，即本次预热完成。
7.2. 每次开机后或（仪器测试程序软件关闭后再打开）需测量产品前，必须先用纯银校正片作初始化校正，在此动作顺利通过情况下，方能继续下一步操作。
具体初始化步骤如下：7.2.1预热结束后，移开干燥袋将标准纯银快放入测试工作台并点击样品图调整标注片位置值至最佳处，打开高压开关，点击 ，黄灯亮，进入初始化状态，结束后会显示初始化成功即可开始测量样品，若显示初始化失败需重新初始化。
EDX2800检测仪作业指导书
3.5当放射性标志灯自动熄灭之后，取出纯银片放回样品盒中，以待下次使用。同样在样品盒中取出EC681标准界，同样放入十字坐标的中心位置。密封仪器后，在程序栏中选择“测塑料及其它”选项，然后左键在工具栏中单击“开始”，在样品名称中输入EC681供应商和批号项暂时可以不输入任何字符，然后在工具栏中点击“确定”。此时放射性标志灯亮，系统默认测试时间是200秒，待200秒测试之后，系统自动生成一个表格，上面显示了此标准界的实测值即各元素在标样中的含量，将测量值与标样盒中的标准卡片对比，以此来判定测试仪器的准确性和可靠性。
3.7测试终止后，将样品从仪器中取出做好样品标记。
镀层厚度测量：
3.1双击打开桌面“Motrol”图标，运行该软件.选择“六”号准直器和“一”号滤光片。然后选择此窗口的最小化模式。
3.3接着双击桌面的“Thick2000usb”软件图标，运行后选择菜单中“样品谱”，在其下拉列表中选择“观察样品”项，接着在摄像头十字光标的指引下正确放置测试样品，确保被测试点在十字光标的中心位置。最后盖好箱盖确保仪器密封。
2.3开机使用：先开机器EDX 2800再开启电脑。
2.4准备测量：确保仪器与电脑正确连接，开机后要先进行仪器预热，时间约半小时。
3.操作顺序
R标，运行该软件.
3.3首次测量时先在标样盒中找到纯银片，然后打开仪器在探测窗的中心位置放上纯银片，点击“样品图”根据摄像头的指引，确保纯银片放在十字坐标的中心位置。然后盖好箱盖确保仪器密封。
ROHS操作规范指导书
文件编号EP-PD-SOP- 页码 1 / 6
修订栏
版本制/修订内容制/修订者发行日期
部门会签栏注:程序文件必须各部门会签,其它文件涉及到相关部门必须要会签。
总经办销售部
研发部市场部
生产部人力资源部
工程部财务部
品质部信息管理部
资材部
批准栏
制订者审核批准
日期日期日期
本文件属公司财产，未经许可，不得复印
文件编号EP-PD-SOP- 页码 2 / 6
文件编号EP-PD-SOP- 页码 3 / 6 3.仪器预热，预热需要半小时，如图所示。
文件编号EP-PD-SOP- 页码 4 / 6 4.在仪器里面放Ag，进行初始化测试，如图所示。
文件编号EP-PD-SOP- 页码 5 / 6
5.放测试样品，选择对应的工作区；测试中记数率*测试时间（金属类大于30万，塑胶类大于20万）；如图所示。
文件编号EP-PD-SOP- 页码 6 / 6
6.测试完后需点击保存数据，如图所示。
7.下班进行仪器关闭，需先关电脑，再关仪器。
RoHS环保测试仪作业指导书WI-035
标题RoHS环保测试仪作业指导书编号WI-035 页次1/1制订部门生产部版次A0 制订日期2015/09/01一．目的：为正确使用仪器，避免因不当使用导致仪器损坏，确保仪器使用寿命及测试准确度。
二．范围：用于进料、制程、出货阶段之( 原物料、辅材、半成品、成品等 )环境有害物质检测分析。
三．权责：3.1. 仪校人员负责操作指导书制定。
3.2. 测试人员负责仪器保养与维护。
3.3. 测试人员必须为接受过相关仪器操作培训合格之品保课人员。
四．仪器开机与关机顺序：4.1. 开机顺序: 开稳压电源开测试仪(绿灯亮) 开电脑主机打开测试程序软件。
4.2. 关机顺序: 退出测试程序软件关电脑主机关测试仪关稳压电源。
五．指示灯说明：5.1. 绿灯-[电源指示灯] ：打开仪器电源此灯亮。
5.2. 黄灯-[运行指示灯]：仪器测试运行时此灯亮，测试结束此灯自动熄灭。
六．操作流程：6.1. 每次开机时,首先需对仪器进行预热30分钟,具体预热步骤如下：6.1.1取适量(塑胶样品)放入测试工作台点击[样品图]查看样品摆放点击工具栏[参数设置]设置预热时间(1800) 秒点击[测塑料中Cr Cl]测量曲线点击开始键[] 输入样品信息(任意输入), 点击确定预热测量开始(黄灯亮),待1800秒测试时间终止,本次预热即完成。
6.2. 每次开机后或（仪器测试程序软件关闭后再打开）需测量产品前，必须先用纯银校正片作初始化校正，在此动作顺利通过情况下，方能继续下一步操作。
具体初始化步骤如下：6.2.1选择工具栏[参数设置]的（初始化）项，按系统提示放入纯银校正片点击[OK]开始初始化，初始化成功标题RoHS环保测试仪作业指导书编号WI-035 页次2/1制订部门生产部版次A0 制订日期2015/09/01后其状态栏之[峰通道]需显示为“1105”道，否则需重新进行初始化达到要求为止。
6.3. 样品测试操作步骤如下：6.3.1测量时间设置：选择工具栏[参数设置]的(测量时间)项，在出现的对话框中输入时间(单位/秒)，点击[OK]设置完成。
HSF作业指导书
1.0目的基于法令法规和市场对环保的需要，本规范对*************公司产品的RoHS管制程序进行了规定，使RoHS完全贯彻到各生产及工作中去2.0适用范围本规范适用于****公司所有RoHS产品3.0职责范围3.1 市场部：了解客户的RoHS需求，并以订单或其它形式传达到相关部门3.2 工程部：负责根据客户需求，在生产制作指示中备注环保信息，如符合RoHS/卤素等要求；3.3采购科：负责相关原材料的采购，信息的收集,负责向供应商索取材料的环保检测报告（例：SGS报告）3.4仓库：负责相关原材料和产品保管3.5制造部：按工程部给出的指引进行生产并维持车间的各种ROHS/卤素的标识3.6 品管部：体系负责产品是否符合RoHS要求的测试；制订相关控制程序和作业规范；把相关客户对环保的要求进行识别与汇总；负责向客户提供产品的相关环保测试报告。
IQC负责相关原材料的检验，看来料有无RoHS/卤素标识及RoHS/卤素相关项的检查报告。
4.0相关要求及程序指引4.1作业场所4.1.1仓库应针对符合RoHS、无卤的原材料与非RoHS、有卤的物料做明确区分存放。
其区域统一用斑马胶带划分，具体摆放方法按物料存储通用要求执行。
4.1.2制造部使用符合RoHS、无卤的原材料时必须与非RoHS、有卤材料区分存放，包括生产中损坏的不良物料和剩余物料的回收也需区分并标示清楚。
4.2管理规格4.2.1 体系负责收集相关HS法律法规及客户环境要求，并对其识别汇总，制定《环境物质管理接受标准》，客户产品及供应商材料均要求符合此要求。
4.2.2由于产品的制造流程相同，产品不需每种型号都取样交第三方检验，根据原材料使用量较多产品取样第三方检测或客户有需求时；但因无法对材料进行检验以确定材料是否符合RoHS/卤素检测，品管部应根据材料使用量较多的制定原材料检测计划，定期送检。
并对材料商每年定期进行评估时，需增加以下ROHS的审核内容，以确定厂商所提供的RoHS 材料的真实性4.2.2.1 第三方对供应商的产品有害物质检测报告的有效性，全面性及时效性4.2.2.2 供应商在产品生产加工过程中对有害物质的控制的有效性;4.2.2.3 供应商在产品从进料到出货其RoHS/卤素的标识与区分是否良好.4.2.2.4 主原料在提交有害物质检测报告时，除提交RoHS 6项检测结果外还需提供卤素测试项目，其余物料常规测试ROHS 6项检测结果，当有特殊情况或客户有要求时增加另外检测项目。
