3寸手轮式旋塞阀1A14496

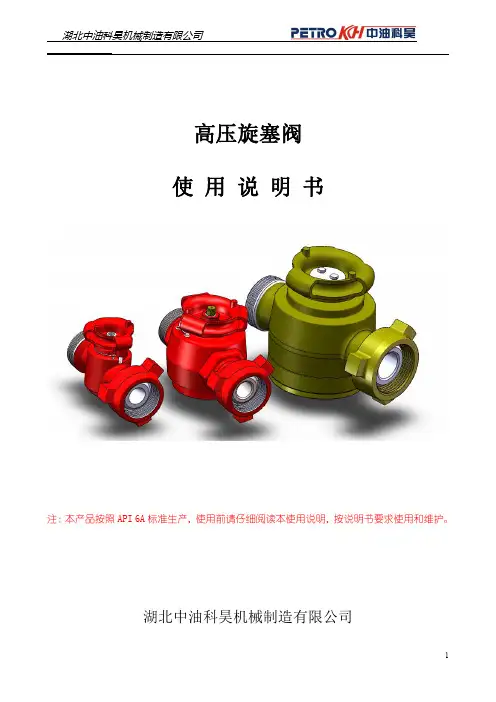

湖北中油科昊机械制造有限公司高压旋塞阀使用说明书
湖北中油科昊机械制造有限公司高压旋塞阀使用说明书注：本产品按照API6A标准生产，使用前请仔细阅读本使用说明，按说明书要求使用和维护。
湖北中油科昊机械制造有限公司高压旋塞阀使用说明书本旋塞使用说明书包括了旋塞阀的使用须知、日常保养、故障排除及维护保养程序和方法，适用于本公司生产的各种规格型号的旋塞阀。
1使用须知1.1旋塞阀在使用前要看清铭牌所标注的额定工作压力并进行全面检查，看有无裂痕及磨损迹象。
作业时，输送的流体压力不允许超过产品标定的额定工作压力。
在含H2S环境下，应使用抗H2S的活动弯头（抗H2S的刚性管线的铭牌和本体上有“SoUR GAS”标志）。
1.2旋塞阀经过检查维修后或使用前，都必须进行水压试验。
试压前系统中的空气必须排尽，试验压力为额定工作压力，不得有渗漏现象。
1.3旋塞阀在使用前要检查是否加工好润滑脂，并转动，检查是否处于正常工作状态。
1.4在拧紧翼形螺母时，不得使用会使翼形螺母变形或损坏的锤击力或拧紧力。
操作者必须戴护目镜，以防被金属碎片砸伤。
1.5螺纹联接的旋塞阀在与其它部件联接时，应按规定扭矩拧紧，不允许超过拧紧扭矩（附：2〞LPT螺纹拧紧扭矩为2032-2600N.m;3〞LPT螺纹拧紧扭矩为2400-3000N.m）。
1.6旋塞阀最高流体温度为82℃，最低环境温度为-29℃。
1.7不能在有工作压力的情况下拆缷掉旋塞阀。
1.8一般旋塞阀不适宜在酸性环境（按NACE标准MR0175－2014中第3.19、3.21、7.1.1条定义）中使用（除非专门订购耐酸性工况（HS）的旋塞阀.）。
此条请用户订货时注意。
1.9旋塞阀使用时必须限制流体的流速不超过12.2m/s(米/秒)，即限制流量：3″旋塞阀流量不超过2.8m3/m(米3/分)，2″旋塞阀流量不超过1.14m3/m(米3/分)，1″旋塞阀流量不超过0.28m3/m(米3/分)。
2日常保养2.1在每次使用之后要用清洁的水充分冲洗。

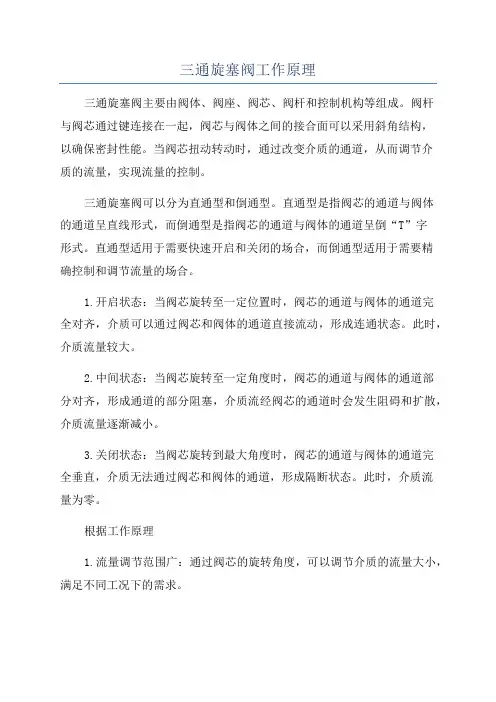

三通旋塞阀工作原理
三通旋塞阀工作原理三通旋塞阀主要由阀体、阀座、阀芯、阀杆和控制机构等组成。
阀杆与阀芯通过键连接在一起，阀芯与阀体之间的接合面可以采用斜角结构，以确保密封性能。
当阀芯扭动转动时，通过改变介质的通道，从而调节介质的流量，实现流量的控制。
三通旋塞阀可以分为直通型和倒通型。
直通型是指阀芯的通道与阀体的通道呈直线形式，而倒通型是指阀芯的通道与阀体的通道呈倒“T”字形式。
直通型适用于需要快速开启和关闭的场合，而倒通型适用于需要精确控制和调节流量的场合。
1.开启状态：当阀芯旋转至一定位置时，阀芯的通道与阀体的通道完全对齐，介质可以通过阀芯和阀体的通道直接流动，形成连通状态。
此时，介质流量较大。
2.中间状态：当阀芯旋转至一定角度时，阀芯的通道与阀体的通道部分对齐，形成通道的部分阻塞，介质流经阀芯的通道时会发生阻碍和扩散，介质流量逐渐减小。
3.关闭状态：当阀芯旋转到最大角度时，阀芯的通道与阀体的通道完全垂直，介质无法通过阀芯和阀体的通道，形成隔断状态。
此时，介质流量为零。
根据工作原理1.流量调节范围广：通过阀芯的旋转角度，可以调节介质的流量大小，满足不同工况下的需求。
2.流量控制精度高：阀芯与阀座之间的接合面可以采用斜角结构，保证了阀芯与阀体之间的密封性能，使得流量控制更加准确和稳定。
3.操作方便：通过旋转阀芯，即可实现阀门的开启和关闭，操作简单方便。
4.结构紧凑：相比其他类型的阀门，三通旋塞阀的结构相对较小，适用于空间有限的场合。
总之，三通旋塞阀通过旋转阀芯来调节介质的流量，具有流量调节范围广、流量控制精度高等优点，在工业生产和流体控制领域有着广泛的应用。

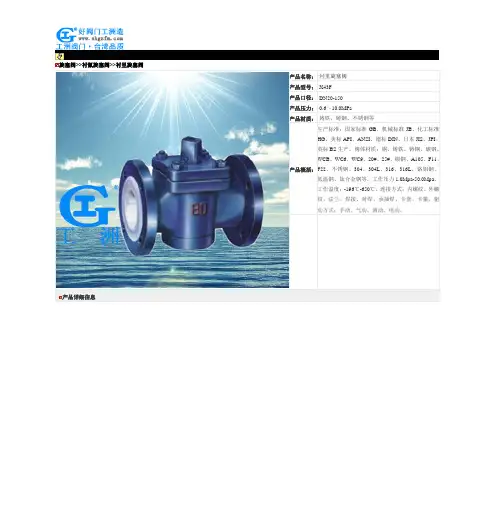

衬里旋塞阀-X43F衬里旋塞阀
旋塞阀>>衬氟旋塞阀>>衬里旋塞阀产品详细信息球阀系列价格供用户或设计院工程项目做预算一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。
2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。
3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。
4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。
5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。
6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。
7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。
8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。
二、阀门的选型依据1.所选用阀门的用途、使用工况条件和操纵控制方式。
2.工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。
3.对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。
4.安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。
⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。
（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。
）根据上述选型阀门的依据和步骤，合理、正确地选型阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。
管道的最终控制是阀门。
三通旋塞阀工作原理
三通旋塞阀工作原理000万亿吨。
此外，据预测到2025年，48个国家的28亿人口将面临洁净水短缺问题。
再如，中国的GDP约为世界的4%，但是我们却消耗了约为全世界7.4%的石油、31%的煤炭、31%的钢和40%的水泥。
在美国，工业部门每年消耗1200亿美元的能源，约占能源消耗的38%，而制造业在工业部门中属于能源密集消耗型工业。
总之，制造业应该做到与人、社会、资源、环境、技术和可持续发展的和谐。
因此，为提高环境的可持续性，无废物加工技术，减量化、再利用、再循环和再制造技术便成为和谐或环境友好制造的核心技术。
例如，提高产品质量，增加劳动生产率和减少废物、降低成本、节约能源和资源一、主要性能规范：型号公称压力PN（MPa）试验压力PS（MPa）适用介质工作温度（℃）壳体密封X643W-1.0R 0.6 0.9 0.6煤气、油品 ≤120二、工洲牌旋塞阀主要尺寸：公称通径 DN （mm ）尺寸（mm ）L D D1 D2 z-φd 15 80 80 55 40 4╳1220 90 90 65 50 4╳12 25 100 100 75 60 4╳12 32 115 120 90 70 4╳14 40 130 130 100 80 4╳14 50 145 140 110 90 4╳14 65 160 160 130 110 4╳14 80 200 185 150 125 4╳18 100 230 205 170 145 4╳18 125 250 235 200 175 8╳18 150 320 260 225 200 8╳18 200 3503152802558╳18 三、主要材料：零件名称 阀体 塞子 填料压盖 填料 X643W-0.6R304.316.316L不锈钢可锻 不锈钢F4.油浸石棉盘根柔性石墨一、性能与规范：公称压力试验压力Ps(Mpa)适用介质工作温度℃壳体密封1.0 1.5 1.1 煤气、天然气≤100二、工洲牌不锈钢丝口旋塞阀主要连接与外形尺寸：公称通径DN 管螺纹GL L1 I S f15 1/2 65 110 12 30 45 20 3/4 75 110 15 36 56 25 1 90 130 16 46 - 32 1 100 130 18 55 - 40 1 120 130 20 60 -一、产品[旋塞阀]的详细资料：产品名称：法兰卡套式旋塞阀产品特点：平衡阀是一种具有特殊功能的阀门。
旋塞阀计算说明书(1)
压力平衡式油封旋塞阀设计计算说明书一、设计参数及条件1）采用倒装式旋塞压力平衡式油密封结构、金属密封面、双向零泄漏、防火和防静电2）口径DN300 压力等级1500LB。
3）工作温度:-29-180℃4）工作介质:水、蒸汽、天然气、煤气、油品等5）连接型式及驱动方式:法兰、涡轮蜗杆装置6）材质：阀体：WCB(铸件），A216 WCB（GB12229）旋塞：A217 CA15+氮化(ZG1Cr13 GB2100)7）阀体外设有双密封脂注入装置8）设计使用寿命：30年以上二、设计依据及参考资料设计制造标准：API599、API6D结构长度标准：ASME B16.10连接法兰标准：ASME B16.5压力温度等级：ASME B16.34试验检验标准：API 598耐火设计执行API Spec 6FA《阀门设计手册》三、设计计算说明（一）旋塞：1、结构设计。
（流通面积计算、平衡孔、非对称油槽、止回阀）2、强度校核。
3.上下端压力平衡计算。
4.密封面宽度。
（二）阀体：1、结构设计。
2、壁厚。
3、强度校核。
（三）阀杆：1、结构设计。
2、强度校核。
（四）填料及填料压板：1、结构设计。
2、强度校核。
（五）下端盖：1、结构设计。
2、强度校核。
（六）装置选配（七）注脂润滑结构：1、结构设计。
2、油膜的建立和保持（油膜强度、最小有膜厚度）。
3、密封脂选择。
4.注脂枪选择。
（八）防火和防静电设计。
工具书：1.阀门设计手册红皮-简称（1手册）2.阀门设计手册2007版蓝皮-简称（2手册）一旋塞计算（参见P433-434（1手册）（1）旋塞的设计1.旋塞锥度的确定：测量3.5°2.旋塞通道的设计：1）Am：阀体通道孔最小面积（52888.909）A:设计的最小面积：（24734）缩颈比例：A/Am=52888.909/24734=0.4673.塞体及密封面设计：除开口面积外其余均为密封面4.大端平衡孔：设2 个压力平衡孔兼工艺孔（配研用）M205.非对称油槽位置：按图6.材料：A217 CA15+氮化(ZG1Cr13 GB2100)（2）旋塞受力分析及计算1.求旋塞预紧力。
旋塞标准是

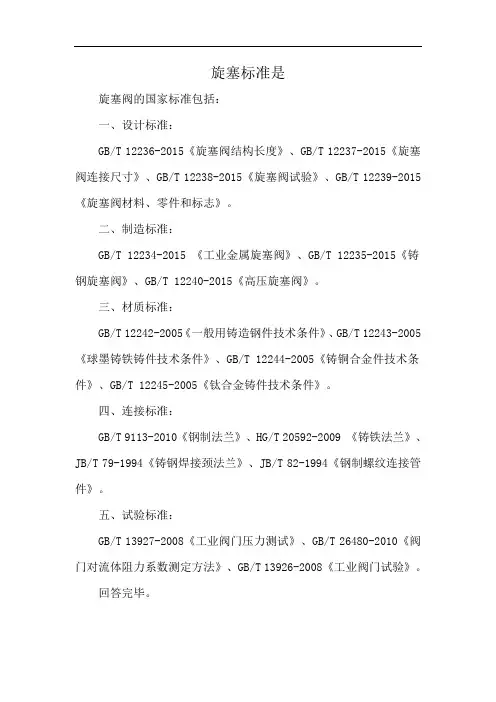

旋塞标准是
旋塞阀的国家标准包括：
一、设计标准：
GB/T 12236-2015《旋塞阀结构长度》、GB/T 12237-2015《旋塞阀连接尺寸》、GB/T 12238-2015《旋塞阀试验》、GB/T 12239-2015《旋塞阀材料、零件和标志》。
二、制造标准：
GB/T 12234-2015 《工业金属旋塞阀》、GB/T 12235-2015《铸钢旋塞阀》、GB/T 12240-2015《高压旋塞阀》。
三、材质标准：
GB/T 12242-2005《一般用铸造钢件技术条件》、GB/T 12243-2005《球墨铸铁铸件技术条件》、GB/T 12244-2005《铸铜合金件技术条件》、GB/T 12245-2005《钛合金铸件技术条件》。
四、连接标准：
GB/T 9113-2010《钢制法兰》、HG/T 20592-2009 《铸铁法兰》、JB/T 79-1994《铸钢焊接颈法兰》、JB/T 82-1994《钢制螺纹连接管件》。
五、试验标准：
GB/T 13927-2008《工业阀门压力测试》、GB/T 26480-2010《阀门对流体阻力系数测定方法》、GB/T 13926-2008《工业阀门试验》。
回答完毕。
不锈钢内螺纹三通旋塞阀-X14W不锈钢内螺纹三通旋塞阀
旋塞阀>>三通旋塞阀>>不锈钢内螺纹三通旋塞阀产品名称：不锈钢内螺纹三通旋塞阀产品型号：X14W产品口径：DN15～DN100产品压力：0.6～6.4MPa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。
工作压力 1.0Mpa-50.0Mpa。
工作温度：-196℃-650℃。
连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。
驱动方式：手动、气动、液动、电动。
产品详细信息内螺纹三通旋塞阀产品介绍：旋塞阀是关闭件或柱塞形的旋转阀，通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开，实现开启或关闭的一种阀门。
旋塞阀的阀塞的形状可成圆柱形或圆锥形。
在圆柱形阀塞中，通道一般成矩形；而在锥形阀塞中，通道成梯形。
这些形状使旋塞阀的结构变得轻巧，但同时也产生了一定的损失。
旋塞阀最适于作为切断和接通介质以及分流适用，但是依据适用的性质和密封面的耐冲蚀性，有时也可用于节流。
由于旋塞阀密封面之间运动带有擦拭作用，而在全开时可完全防止与流动介质的接触，故它通常也能用于带悬浮颗粒的介质。
内螺纹三通旋塞阀应用范围：不锈钢内螺纹三通旋塞阀应用于城建、化工、冶金、石油、制药、食品、饮料、环保等行业。
不锈钢旋塞阀主要性能规范型号公称压力PN（MPa）试验压力PS（MPa）适用介质工作温度（℃）壳体密封X14W-1.0P 1.0 1.5 1.1 硝酸、醋酸≤100。
SPM旋塞阀
SPM旋塞阀美国NOV-SPM 旋塞阀联系：郑-工15 260 822 709 Q 72 827 45 85压裂车SPM大泵-大泵单流阀2C25509 压裂车SPM大泵-压力环4寸P100342HP压裂车SPM大泵-凡尔胶皮3寸P105763 压裂车SPM振动脉冲传感器总成-(12339S113)压裂车SPM振动脉冲传感器配件-传感器TMU M8传感器压裂车SPM大泵机油滤子总成281227压裂车SPM大泵机油压力传感器106228 压裂车SPM大泵压裂泵机油温度传感器100389美国SPM-高压管线-1.5" 2A12723 美国SPM-2"旋塞阀-气动头MA3000NUFLO流量计9A-100003522NUFLO流量计修理包100005124NUFLO流量计修理包100003380NUFLO流量计修理包100003449NUFLO流量计修理包100003379NUFLO流量计修理包100003531NUFLO流量计修理包100003378NUFLO流量计修理包100003521NUFLO流量计修理包100061058NUFLO流量计修理包100003472NUFLO流量计修理包100061057NUFLO流量计修理包100003471NUFLO流量计修理包100003384NUFLO流量计修理包100003473NUFLO流量计修理包100061056NUFLO流量计修理包100003470NUFLO流量计修理包100003383NUFLO流量计修理包100003474NUFLO流量计修理包100003382SPM旋塞阀拥有令人自豪的悠久历史，它是同著名的发明家和企业家威廉·梅森（William Mason）于1882年创立的。
当时为梅森调节器公司（Mason Regulator Company），成立后就很快在蒸汽、气体和液体流动调节设备领域的创造发明方面确立其地位和名声。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SPM 3寸手轮式旋塞阀1A14496
联系：苏--工18 960 405 467 Q 146 722 990 8 SPM提供适应于油田钻井、固井、测试、酸化压裂、连续油管及砂控作业、海洋平台等所需的各种高压组合管汇、流体控制元件、以及各类压裂泵等产品。
SPM产品包括：流体控制元件、压裂泵、砂泵、钻井设备、以及凡尔体（阀）等附属产品，具体包括蝶阀、单向阀、安全阀、旋塞阀、节流阀、等高压活动弯头、由壬、整体接头、等各类压裂泵、砂泵：如TWS250、TWS400、TWS600S、TWS900、TWS1000S、QWS3500、TMP1650、等各类泵体的配件，如大泵柱塞、油封、套环、等各类凡尔体（阀）总成、凡尔体座、凡尔体胶圈 SPM的凡尔体（阀）、凡尔体座和凡尔体胶圈可以配套BJ、Gardner Denver、Halliburton哈里伯顿、Oilwell 国民油井、Omega、Western西方等众多品牌的泵体。
SPM4寸凡尔体P105741
NOVATECH4寸凡尔座NF-4-S1
SPM4寸胶皮P105763
SPM4寸铜环4P102107
SPM4寸铜环4P100650
NOVATECH4.5寸凡尔体NF-5-V1
SPM4.5寸胶皮P105764
NOVATECH4.5寸凡尔座NF-5-S1
SPM凡尔体P105743
spm凡尔座P105753
SPM凡尔胶皮2P110363
SPM凡尔体P105741
SPM凡尔座P105751
SPM凡尔胶皮2P110357
SPM产品包括：流体控制元件、压裂泵、砂泵、钻井设备、以及凡尔体（阀）等附属产品，具体包括：
SPM旋塞阀1A14487
SPM旋塞阀1A14483
SPM旋塞阀1A14496
SPM盘根4.5寸P100652HP
SPM润滑油脂棒P13336
SPM凡尔总成P105741
凡尔座 P105751
凡尔垫子P105763
密封环 P107533
顶部环 P100342
压力环 P100343
刮油环 P101883
SPM冲击脉冲传感器40000
SPM盘根p100195-J
SPM盘根p100652-J
SPM 4.5寸水封p100652-J
SPM 4.5寸水封p100195-J
SPM油封P13059
SPM P105764
SPM 2P110363
SPM旋塞阀1A14483
SPM测温仪32000-M8加：ACP2
SPM大泵连杆瓦2P112860
SPM高压活动弯头 3寸，10型 2A17656
SPM高压活动弯头 3寸，50型2A17658
SPM弯头修理包4L17660
SPM弯头修理包4L1726
SPM 轴承检测仪M01BC101
SPM 分析式测振仪 VIC1100
SPM旋塞阀SNC100-30
SPM 四寸105mpa的活动弯头50型
SPM振动传感器 SLD-144S
SPM铜套4P100650
SPM震动传感器SLD-144B含磁力座
压裂车SPM大泵-柱塞盘根(橡胶)P100195
压裂车SPM大泵-柱塞盘根(夹布)P100652
压裂车SPM大泵-凡尔体总成P105743
压裂车SPM大泵-柱塞SD100654
压裂车SPM大泵-凡尔座 P105753
压裂车SPM大泵-螺母NET.NUT,SUCTION&DISCHARGE 3P105134
压裂车SPM大泵-SUCTION COVER 3P105132
压裂车SPM大泵-SPRING KEEPER 3P100176
压裂车SPM大泵-SPRINGS 4P100198
压裂车SPM大泵-PONY ROD STUD 4P101714
压裂车SPM大泵-DISCHARGE COVER 3P100178G
压裂车SPM TWS2250注塞泵G1207-3690-连杆轴承盖组套(上、下)-IP104056 压裂车SPM大泵-盘根垫-P105743
压裂车SPM大泵-盘根垫-P105761
压裂车SPM-大泵-卡箍-2A21219
压裂车SPM-由壬152201 2”FIG1502 15000PSI
压裂车SPM-由壬602201 2”FIG602 6000PSI T.E.UNION
压裂车SPM-旋塞阀 A14778 2”FIG1520MX 5000PSI
压裂车SPM-旋塞阀A14962 2”FIG602MXF
压裂车SPM-三通 2”三通,内螺纹,FIG1502
压裂车SPM-三通 2”内螺纹,FIG602
压裂车SPM-活动弯头12534 2”FIG1502(STD)STYLE50M/F
压裂车SPM-活动弯头2533 2”FIG1502(STD)STYLE10M/M
压裂车SPM-旋转短接 3286 2”FIG1502(STD)STYLE20F/M
压裂车SPM-90度长半径弯头 13588 2”FIG1502(STD)M/F
压裂车SPM-QWS2500(5缸泵)行程:8英寸直径:4英寸PART NO:"B"
FMC修理包
FMC 3寸翻板式单流阀修理包
弯头修理包 Elbow repair kit3"* 140Mpa
旋塞阀修理包（不带芯）plug valve repair kit(withour valve
trim)3"*140Mpa
旋塞阀修理包（不带芯） plug valve repair kit(withour valve trim)3"
FIG1502-105Mpa3265500或者3208510
高压旋塞阀修理包high pressure plug vavle repair kit3"*105Mpa3265500或
者3208510
高压旋塞阀修理包high pressure plug vavle repair kit2"*105MpaP538985或
者 3208508
高压活动弯头修理包(不带芯） high pressure swivel joint repair
kit(withour valve trim) 3"*105Mpa P505433 高压活动弯头修理包（不带芯） high pressure swivel joint repair
kit(withour valve trim) 2"*105Mpa 3139666
飞镖式单流阀修理包Dart-type check valve repair kit
2"*105Mpa(F*M) P518835
翻板式单流阀修理包quarter-turn check valve repair kit
3"*105Mpa P522215
安全阀大修包 2寸 4L20421
旋塞阀大修包 1寸 15000PSI P516137
旋塞阀大修包 3寸 15000PSI 3265500
旋塞阀大修包 2寸 1502 70Mpa M*F
活动弯头修理包 2寸 1502 105mpa M*F
旋塞阀修理包 2寸 1502 105Mpa M*F 防硫
单向阀大修包 3" 1502-FMC P5*⑴P516108Plug Valve Comb. Valves
旋塞阀修理包 2"*15000PSI P516537
旋塞阀大修包 1"*15000PSI P516137
旋塞阀大修包 3"*15000PSI 3265500
旋塞阀修理包 3" P516137
高压活动弯头修理包 FMC2500型泵车 3"-140MPa\-J P505433
高压活动弯头修理包 FMC2500型泵车 3"-140MPa\-J chisan reapir
kit。
