节流阀型号及外形尺寸
德国rexroth阀Z2FS6外形尺寸与说明
6011431857 SID-UV1ZB 6111431022 SID-UV1ZC 6012431877 SID-UV1ZBB 6011431869 SID-UV1ZP-RASTA 6112431050 SID-UV1ZP-RASTA 6012431883 SID-UV1ZP-RASTB 1015300205 STANDFUSSDREHBARRAL9006P 1016786000 STANDFUSSEINFACHA 6301106065 T-06N/SC 6301262039 T-62N/SB 6301167054 T-67N/SB 6301268028 T-68NC 6402169038 T-69N(KA)/SB 6301269031 T-69N/SC 6116469043 TI2-A1ZKSB 6116469068 TI2-A1ZKSP 产品描述 Z2FS 型阀门采用夹层板设计，是一种双节流止回阀。它用于一个或两个执行器端口的主流量或先导流量 限制。 两个彼此对称对齐的节流止回阀在一个方向上流动并允许在相反方向上的自由回流。 在供应节流的情况下，液压流体通过通道 A6 经由阀座（2）和节流阀芯（3）形成的节流点（1）引导至致 动器 A6。节流阀芯（3）可以通过固定螺丝（4）轴向调节，以调节节流点（1）。 来自致动器 A?的液压流体返回流动使阀座（2）在节流阀芯（3）的方向上抵靠弹簧（5）移动，并且使得 无阻碍的流动作为止回阀。根据安装位置，可能在供应或排放中发生节流效应。 主流限制（版本“2Q”）
（二）施工作业
安装施工必须小心，切忌撞击脆性材料制作的阀门。
安装前，应将阀门作一检查，核对规格型号，鉴定有无损坏，尤其对于阀杆。还要转动几下，看是否歪斜， 因为运输过程中，最易撞歪阀杆。还要清除阀内的杂物。
HQ,KQJPQ型叠加式单向节流阀
HQ-012
KQ-012
JPQ-212 JPQ-312
1
1
1
HQ-013 KQ-013 JPQ-213 JPQ-313
1
1
HQ-014 KQ-014 JPQ-214 JPQ-314
9 KQ-0 阀的安装尺寸（mm ）
KQ-012 KQ-022
KQ-013 KQ-014 KQ-023 KQ-024
/G选 项
X向视图 安装螺钉： 4个M 6的内六角螺钉 ，长度由叠加件型号及数量决定。
重量： 1.1kg
对于-014和-024型阀 ，调 节元件在B口端 （虚线所示）， 而不是在A口端 。
1= Δp为10bar时的调节曲线 2= Δp为30bar时的调节曲线 3= Δp为50bar时的调节曲线 4= 流经单向阀的Q/ Δp 曲线
调节 （手柄转动转数 ）
流量 [l/min]
7 J PQ-3的曲线图 ：基于油温５０℃，ＩＳＯ ＶＧ４６标准液压油
1= Δp为10bar 时的调节曲线 2= Δp为30bar 时的调节曲线 3= Δp为50bar 时的调节曲线 4= 流经单向阀的Q/ Δp 曲线
调节 （手柄转动转数 ）
D160·2
调节（手柄转动转数 ）
流量 [l/min] 流量 [l/min]
8 HQ-0 阀的安装尺寸m（ m ） HQ-012 HQ-022
HQ-013 HQ-014 HQ-023 HQ-024
/G选项
X向视图 安装螺钉：4个 M5的内六角螺钉 ，长度由叠加件型号及数量决定。
重量 ： 1.2kg 安装界面 ＩＳＯ ４４０１－ＡＢ－０３－４标准， 尺寸０６ 通径 油口尺寸： A， B， P， T：O=7.5mm（最大 ） 密封圈：4个“O ”108
DV／DRV型-节流阀／单向节流阀
４９．５Ｇ１ １／４４９．５Ｇ１ １／２
１０８１０８
１ 型号规格６－１６４ 顺时针旋钮旋转为减小流量２ 型号规格２０－３０（带六角的旋钮）５ 节流阀完全打开３ 逆时针旋钮旋转为增大流量６ 节流阀关闭
７ 重复调节时用的色彩刻度８ 固定设定流量的螺纹
板式阀
规格DRVP-6 DRVP-8 DRVP-10 DRVP-12 DRVP-16 DRVP-20 DRVP-25 DRVP-30规格ＤＲＶＰ－６ＤＲＶＰ－８ＤＲＶＰ－１０ＤＲＶＰ－１２ＤＲＶＰ－１６ＤＲＶＰ－２０ＤＲＶＰ－２５ＤＲＶＰ－３０
A 65.5 89 97 110 132 174 186 196Ｍ２８．５３３．５３８４４．５５４６０７６９２
B 59 80.5 89 101 122 165 170 180 N 41.5 46 51 57.5 70 76.5 100 115
C 8.5 12.5 17 17.5 22.5 28 33 38
６
６４２１０．５
压降（ＭＰａ）
４２１０．５
ＤＶＰ／ＤＲＶＰ１２型ＤＶ／ＤＲＶ１２型
０ ２０ ４０ ６０ ８０ １００ １２０ １４０
０ １０ ２０ ３０ ４０ ５０ ６０
流量（Ｌ／ｍｉｎ）
０．２５ １ ２ ３
１０８
流量（Ｌ／ｍｉｎ）
节流位置（圈数）
０．２５
８．５９．５１０１０８６４２１０．５0.511.5 2 2.5 3 3.54 4.5 5 5.5 6６．５７７．５８８．５９９．５１０
D 11 11 11 11 14 14 18 20 R 5 8 10 13 15 20 28.5 33
E 6.6 7 6.6 6.6 9 9 11 14 S 9.8 16.7 17.8 18.7 24.5 36 37.5 41 T 6.4 14.4 17 21 14 16 15 15

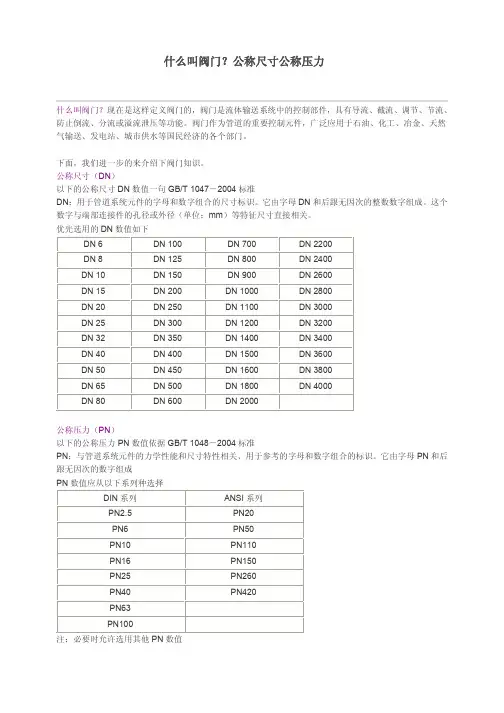

阀门公称尺寸、公称压力
什么叫阀门？公称尺寸公称压力什么叫阀门？现在是这样定义阀门的，阀门是流体输送系统中的控制部件，具有导流、截流、调节、节流、防止倒流、分流或溢流泄压等功能。
阀门作为管道的重要控制元件，广泛应用于石油、化工、冶金、天然气输送、发电站、城市供水等国民经济的各个部门。
下面，我们进一步的来介绍下阀门知识。
公称尺寸（DN）以下的公称尺寸DN数值一句GB/T 1047－2004标准DN：用于管道系统元件的字母和数字组合的尺寸标识。
它由字母DN和后跟无因次的整数数字组成。
这个数字与端部连接件的孔径或外径（单位：mm）等特征尺寸直接相关。
优先选用的DN数值如下DN 6DN 100DN 700DN 2200DN 8DN 125DN 800DN 2400DN 10DN 150DN 900DN 2600DN 15DN 200DN 1000DN 2800DN 20DN 250DN 1100DN 3000DN 25DN 300DN 1200DN 3200DN 32DN 350DN 1400DN 3400DN 40DN 400DN 1500DN 3600DN 50DN 450DN 1600DN 3800DN 65DN 500DN 1800DN 4000DN 80DN 600DN 2000公称压力（PN）以下的公称压力PN数值依据GB/T 1048－2004标准PN：与管道系统元件的力学性能和尺寸特性相关、用于参考的字母和数字组合的标识。
它由字母PN和后跟无因次的数字组成PN数值应从以下系列种选择DIN系列ANSI系列PN2.5PN20PN6PN50PN10PN110PN16PN150PN25PN260PN40PN420PN63PN100注：必要时允许选用其他PN数值阀门型号编制方法12345－671、类型代号2、驱动方式代号3、连接形式代号4、结构形式代号5、密封面材料或衬里材料代号6、压力代号或工作温度下的工作压力7、阀体材料代号阀门类型代号阀门类型代号阀门类型代号安全阀A球阀Q蝶阀D疏水阀S隔膜阀G调节阀T止回阀H柱塞阀U截止阀J旋塞阀X节流阀L减压阀Y排污阀P闸阀Z具有其他功能作用阀门的表示代号第二功能作用名称代号第二功能作用名称代号低温型D缓闭型H保温型B排渣型P波纹管型W吹扫型C 伸缩法兰型S防火型FV形球型V快速型Q 带有特异结构阀门的角标代号特异结构名称代号特异结构名称代号刀型平板闸阀D水封型S 带导流孔型闸阀K不带导流孔型闸阀W 驱动方式代号驱动方式代号驱动方式代号电磁0锥齿轮5电磁－液动1气动6电－液动2液动7涡轮3气－液动8正齿轮4电动9注：1、代号1、代号2及代号8是用在阀门启闭时，需有两种动力源同时对阀门进行操作2、安全阀、液压阀、输水阀、手动手轮直接连接阀杆操作结构形式的阀门，本代号省略不表示3、对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示、防爆电动用9B表示连接形式代号连接形式代号连接形式代号内螺纹1对焊接6b外螺纹2对夹7法兰4卡箍8承插焊6s卡套9密封面或衬里材料代号密封面或衬里材料代号密封面或衬里材料代号锡基轴承合金（巴氏合金）B尼龙塑料N搪瓷C渗硼钢P渗氮钢D衬铅Q氟塑料F奥氏体不锈钢R陶瓷G塑料S Cr13系不锈钢H铜合金T衬胶J橡胶X蒙乃尔合金M硬质合金Y注：1、除隔膜阀外、当密封副的密封面材料不同时，以硬密度的材料表示2、阀门密封副材料均为阀门的本体材料时，阀座密封面材料代号用“W”表示阀体材料代号阀体材料代号阀体材料代号碳钢C球墨铸铁Q Cr13系不锈钢H0Cr17Ni12Mo2系不锈钢R1Cr5Mo铬钼钢I00Cr17Ni14Mo2系不锈钢RL15CrMo铬钼钢H塑料S可锻铸铁K铜及铜合金T铝合金L钛及钛合金Ti 0Cr18Ni9系不锈钢P铬钼钒钢V00Cr19Ni10系不锈钢PL灰铸铁Z型号和名称编制方法示例一、电动、法兰连接、明杆楔式双闸板，阀座密封面材料由阀体直接加工，公称压力PN1、阀体材料为灰铸铁的闸阀Z942W－1电动楔式双闸板闸阀二、手动、外螺纹连接、浮动直通式，阀座密封面材料为氟塑料、公称压力PN40、阀体材料为1Cr18Ni9Ti的球阀Q21F－40P外螺纹球阀三、气动常开式、法兰连接、屋脊式结构并衬胶、公称压力PN6、阀体材料为灰铸铁的隔膜阀G6K41J－6气动常开衬胶隔膜阀四、液动、法兰连接、垂直板式、阀座密封面材料为铸铜、阀瓣密封面材料为橡胶、公称压力PN2.5、阀体材料为灰铸铁的蝶阀D741X－2.5液动蝶阀五、电动驱动对焊接连接、直通式、阀座密封面材料为堆焊硬质合金、工作温度540℃时工作压力17.0MPa、阀体材料铬钼钒钢的截止阀J961Y－P54170V电动焊接截止阀阀门材料性能（主要依据JB/T 5300－1991标准）阀体材料适用公称压力/MPa适用温度/℃适用介质灰铸铁≤10－10～200水、蒸汽、空气、煤气及油类等介质可锻铸铁≤25－30～300水、蒸汽、空气及油类等介质球墨铸铁≤40－30～350水、蒸汽、空气及油类等介质铜合金≤25－40～250水、海水、氧气、空气及油类等介质碳素钢≤320－30～450水、蒸汽、空气、氢气、氨、氮及石油产品等介质高温钢≤16≤550蒸汽及石油产品低温钢≤64≥－196乙烯、丙烯、液态天然气及液氮等介质不锈耐酸钢≤64≤200硝酸、醋酸等介质。
常用液压阀对照表
Z2S10B-10（华岛）
Z2S10B-2-20B（华德）
Z2FS10-20（华岛）
Z2FS10-20B（华德）
Z2DB6VC2-30/31.5（华 Z2DB6VC2-40B/315（华
岛）
德）
Z2DB10VB2-30/31.5（华 Z2DB10VB2-40B/31Байду номын сангаас（华
岛）
德）
Z2DB10VC2-30/31.5（华 Z2DB10VC2-40B/315（华
华岛 规格型号 34EH-H6BT 34EO-H6BT 34EY-H6BT
34EP-H6BT 24EI1-H6BT 34EH-H10BT 34EO-H10BT 34EY-H10BT 34EM-H10BT 24EI1-H10BT
维拓斯
泰丰
规格型号
WDHE-0710-N24DC-10 4WE6H-50/AG24NZ5L
WDHE-0711-N24DC-10 4WE6E-50/AG24NZ5L
WDHE-0713-N24DC-10
WDHE-0714-N24DC-10
WDHE-0718-N24DC-10 4WE6M-50/AG24NZ5L
WDHE-0631/2-N24DC-10 4WE6D-50/AG24NZ5L
WDKE-1710-N24DC-10
华德 规格型号
M-3SEW6U30B/MG24N9K4(华 德)
M-4SEW6Y30B/MG24N9K4(华 德)
阿托斯 规格型号
DLOK-3C-O 24DC阿托斯
DLOH-3C-U 24DC阿托斯
油研
华德
DSG-01-3C3-D24-N-70 4WE6H60B/CG24NZ5L（华德） DSG-01-3C2-D24-N-70 4WE6E60B/CG24NZ5L（华德）
DVG-DN08-G14-1A
工作温度：碳钢阀门配丁腈橡胶-35℃～＋100℃，不锈钢阀门配氟橡胶-25℃～＋180℃ 工作压力：最高 350bar。单向阀开启压力为 0.5bar。接口为英制圆柱内螺纹 G 螺纹（ISO228-1）。 阀体材质：碳钢或不锈钢 304 阀芯材质：硬化不锈钢 操作方法： 通过旋转圆柱型手柄，可以调节通道的开度，同时手柄顶部标杆会随着开度不同，上升或落下，标杆上有标记， 反映阀杆旋转的圈数。手柄上有锁紧螺钉，可以将阀门固定在某个开度上。
流量设定值（圈）
100 1 2
3
4
5
6
80
P [bar]
60
7
40
8
9 10
20
0
50
100
150
200
250
300
Q [L/min]
153
流量设定值（圈）
100
1
23
4
56
7
80
P [bar]
60
40
20
0
10
20
30
40
50
Q [L/min]

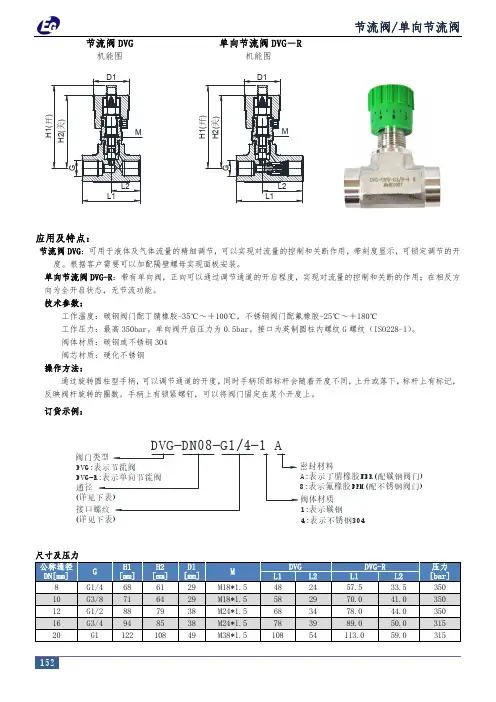

DVG/DVG-R-DN10
流量设定值（圈）
100
1
2
34
5
P [bar]
80 6
60
7
40
20
0
10
20
30
40
50
60
Q [L/min]
DVG/DVG-R-DN12 流量设定值（圈）
100 1
订货示例：
管式单向节流阀-TVC-02管式单向节流阀
液压阀门>>节流阀>>管式单向节流阀产品名称：管式单向节流阀产品型号：TVC-02产品口径：DN6-18产品压力：7-30.0MPa产品材质：铸铁、铸钢、不锈钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。
工作压力1.0Mpa-50.0Mpa。
工作温度：-196℃-650℃。
连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。
驱动方式：手动、气动、液动、电动。
产品详细信息管式单向节流阀TVC-02特点1、管式单向节流阀TVC-02钢制本体可耐压25∼30MPa，铜制本体可耐压7MPa。
2、管式单向节流阀TVC-02全部经耐压、防漏测试，效果精良。
3、管式单向节流阀TVC-02内部加工精密，流量调节速度为线性。
管式单向节流阀TVC-02型号说明TVC -03系列号码称呼口径管式单向节流阀系列TVHTVCTVL 020304 06管式单向节流阀TVC-02规格表型号最高使用压力MPa 定格流量ℓ/min口径材料重量Kg<<阀门采购流程及注意事项>>：1、询价应当找专业符合阀门产品的厂家，尽量找有实力的品牌或合作过的厂家，避免技术不成熟、价格昂贵、质量不过关、货期时间长。
2、提供准确详细的产品询价内容，最好提供设计院的图纸或相关资料。
3、寻找两到三家企业报价最为对比，并了解是否符合产品相关要求。
4、跟厂家确认质量达标问题、增值税发票问题、运费问题、包装方式问题、货期问题。
5、将准确的询价单及图纸提交给专业技术人员进行确认。
6、采购前先检查供应商的资质、产品检验报告、相关案例等。
7、下单时检查合同内的事项是否有跟变及是否符合要求，避免照成后续一些不必要的问题出现。
叠加式单向节流阀
2L4XA/1
B1 *
另有要求文字说明
无标记 = 丁腈橡胶密封 V = 氟橡胶密封
1Q = 带精细调整 2Q = 标准型
10
150
压 差 (bar) →
压 差 (bar) →
100
11
100
90
11.5
90
80
80
70
70
60
60
50
50
40
40
30
30
20
20
10
10
5
5
压 差 (bar) →
0
10 20 30 40 50 60 70 80
流量Q (L/min) →
15
10
5
0
10 20 30 40 50 60 70 80
图形符号 ( ① ＝阀侧 ②＝底板侧 )
型号：Z2FS6-...-L4X/ ( 进口节流 ) 1
型号：Z2FS6-...-L4X/ ( 出口节流 ) 1
P
A2B
T
型号：Z2FS6A-...-L4X/ ( 进口节流 ) 1
P
A 2B
T
型号：Z2FS6A-...-L4X/ ( 出口节流 ) 1
P
A 2B
℃ mm2/s
bar L/min kg
矿物油－适用丁腈橡胶或氟橡胶密封 磷酸酯－适用氟橡胶密封 -30 至 +80（适用于丁腈橡胶密封） -20 至 +80（适用于氟橡胶密封） 10 至 800 油液最高污染度等级按 NAS1638 9 级和 ISO4406 20/18/15 级 315 80 约 1.0
主流量限制（型号中以 2Q 表示） 叠加式双单向节流阀为了改变执行器的速度安装于方向阀和底板之间。
