AutoCAD中标注表面粗糙度的方法

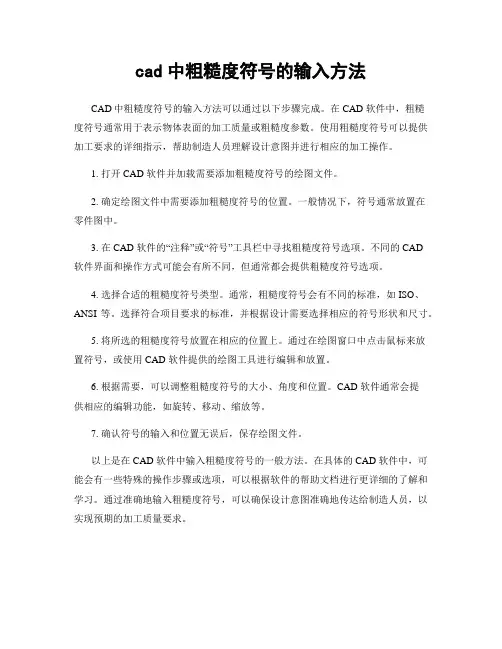

cad中粗糙度符号的输入方法
cad中粗糙度符号的输入方法
CAD中粗糙度符号的输入方法可以通过以下步骤完成。
在 CAD 软件中，粗糙
度符号通常用于表示物体表面的加工质量或粗糙度参数。
使用粗糙度符号可以提供加工要求的详细指示，帮助制造人员理解设计意图并进行相应的加工操作。
1. 打开 CAD 软件并加载需要添加粗糙度符号的绘图文件。
2. 确定绘图文件中需要添加粗糙度符号的位置。
一般情况下，符号通常放置在
零件图中。
3. 在 CAD 软件的“注释”或“符号”工具栏中寻找粗糙度符号选项。
不同的 CAD
软件界面和操作方式可能会有所不同，但通常都会提供粗糙度符号选项。
4. 选择合适的粗糙度符号类型。
通常，粗糙度符号会有不同的标准，如ISO、ANSI等。
选择符合项目要求的标准，并根据设计需要选择相应的符号形状和尺寸。
5. 将所选的粗糙度符号放置在相应的位置上。
通过在绘图窗口中点击鼠标来放
置符号，或使用 CAD 软件提供的绘图工具进行编辑和放置。
6. 根据需要，可以调整粗糙度符号的大小、角度和位置。
CAD 软件通常会提
供相应的编辑功能，如旋转、移动、缩放等。
7. 确认符号的输入和位置无误后，保存绘图文件。
以上是在 CAD 软件中输入粗糙度符号的一般方法。
在具体的 CAD 软件中，可能会有一些特殊的操作步骤或选项，可以根据软件的帮助文档进行更详细的了解和学习。
通过准确地输入粗糙度符号，可以确保设计意图准确地传达给制造人员，以实现预期的加工质量要求。
AutoCAD环境下机械制图表面粗糙度的标注方法
AutoCAD环境下机械制图表面粗糙度的标注方法
蔡石坚
【期刊名称】《机电产品开发与创新》
【年(卷),期】2014(027)004
【摘要】在机械制图中,零件图上的表面粗糙度标注是必不可少的.AutoCAD被广泛应用于机械制图的图形绘制,但是AutoCAD没有专门标注表面粗糙度的功能,论文针对该软件在表面粗糙度标注方面的不足,充分利用属性块的特性,把表面粗糙度Ra的数值定义为2个可变属性块,利用插入块的方法标注表面粗糙度.这样就能够大大提高绘制零件图的效率,并且符合国家标准规定.
【总页数】2页(P88-89)
【作者】蔡石坚
【作者单位】吉首大学生物资源与环境科学学院,湖南吉首416000
【正文语种】中文
【中图分类】TP317
【相关文献】
1.在AutoCAD中标注表面粗糙度代号的方法分析 [J], 关莉莉
2.AutoCAD环境下表面粗糙度标注的方法研究 [J], 刘志红;谢平;涂晓斌
3.AutoCAD中标注表面粗糙度的方法 [J], 朱平哲;李东波
4.AutoCAD环境下表面粗糙度的自动标注 [J], 尚勇;傅传德;张清萍
5.AutoCAD环境下表面粗糙度自动标注工具开发 [J], 段星光;徐岩;吴立勋
因版权原因，仅展示原文概要，查看原文内容请购买。
利用AutoCAD中块的功能快速高效标注表面粗糙度
5科技资讯科技资讯S I N &T NOLOGY I N FORM TI ON 2008NO .10SC I EN CE &TECH NO LOG Y I N FOR M A TI O N 工程技术的认识。
5目前研究进展基本上,通过筛选突变体克隆ABA 相关基因,有两种筛选策略:一是筛选抗ABA 显性基因,二是筛选增强植物对ABA 的敏感性的基因。
到目前为止,对这些突变体的研究已经鉴定出两个蛋白磷酸酯酶A B I 1(A B A i ns ensi t i ve 1)﹑A BI 2,一种法呢醛基转移酶ERA1[12],三种转录因子ABI 3﹑ABI 4﹑AB I 5。
以往的方法是将经诱变的种子播种于在含筛选浓度ABA 的培养基上,观察种子是否萌发进行突变体的筛选。
蛋白磷酸酶A BI 1、AB I 2在调节种子萌发和气孔运动中起作用。
ERA1编码参与ABA 反应(包括保卫细胞运动和种子萌发力)负调控的法尼基转移酶的β亚基蛋白。
转录因子A BI 3﹑AB I 4、AB I 5在种子萌发、幼苗生长期及胁迫条件下高度表达。
总之,ABI 3﹑ABI 4﹑ABI 5参与ABA 途径,在调节种子成熟、萌发和幼苗生长过程中有特殊作用。
这些基因的突变导致植物对AB A 不敏感,相反,超表达这些基因导致对ABA 的超敏感现象。
实验表明虽然AB I 3、ABI 4、A BI 5功能相互影响,但在ABA 信号传导途径中均是必不可少。
最近研究表明,ABA 稳定蛋白ABI 5在正常生长条件下快速降解。
推断A B I 5可能在植物幼苗期生长中起着至关重要的作用[3］。
通过酵母双杂交体系研究这些基因编码的蛋白间的相互作用,Nakam ur a 等发现A BI 3与ABI 5间有直接的相互作用,A BI 5还能形成纯合二聚体。
6结语ABA 作为一种重要的植物激素,ABA 应答基因作为一大类植物基因,虽然其类型、结构、功能和表达调控方面有了初步的认识和一定的进展,但由于时间短,研究还不够深入,许多内容仍待充实完善。

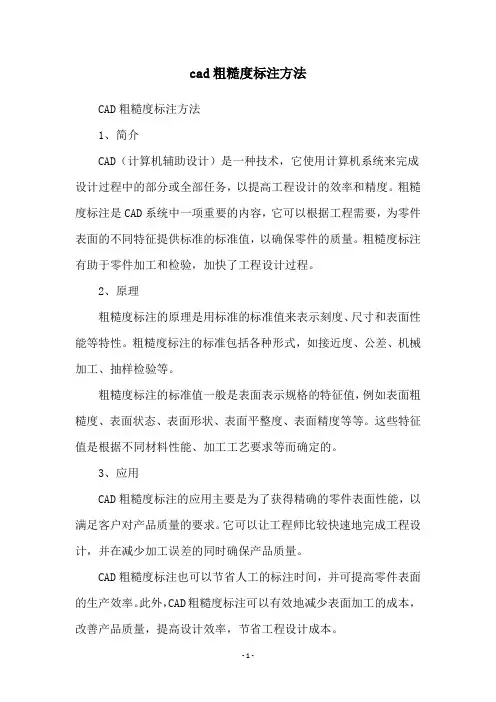

cad粗糙度标注方法
cad粗糙度标注方法CAD粗糙度标注方法1、简介CAD（计算机辅助设计）是一种技术，它使用计算机系统来完成设计过程中的部分或全部任务，以提高工程设计的效率和精度。
粗糙度标注是CAD系统中一项重要的内容，它可以根据工程需要，为零件表面的不同特征提供标准的标准值，以确保零件的质量。
粗糙度标注有助于零件加工和检验，加快了工程设计过程。
2、原理粗糙度标注的原理是用标准的标准值来表示刻度、尺寸和表面性能等特性。
粗糙度标注的标准包括各种形式，如接近度、公差、机械加工、抽样检验等。
粗糙度标注的标准值一般是表面表示规格的特征值，例如表面粗糙度、表面状态、表面形状、表面平整度、表面精度等等。
这些特征值是根据不同材料性能、加工工艺要求等而确定的。
3、应用CAD粗糙度标注的应用主要是为了获得精确的零件表面性能，以满足客户对产品质量的要求。
它可以让工程师比较快速地完成工程设计，并在减少加工误差的同时确保产品质量。
CAD粗糙度标注也可以节省人工的标注时间，并可提高零件表面的生产效率。
此外，CAD粗糙度标注可以有效地减少表面加工的成本，改善产品质量，提高设计效率，节省工程设计成本。
4、步骤CAD粗糙度标注的步骤主要有以下几点：（1）确定零件表面特征值。
这包括对零件表面尺寸、表面粗糙度、表面形状等参数的确定。
（2）根据工程需要，选择合适的表面表示规格，并为其确定标准值。
（3）在CAD系统中设置表面表示规格的参数。
（4）根据表面表示规格的设置，设置CAD粗糙度标注系统。
（5）根据粗糙度标注系统的设置，对零件表面进行标注。
5、优缺点CAD粗糙度标注的优点是可以减少表面加工的成本，提高设计效率，改善产品质量，节省工程设计成本。
缺点是CAD粗糙度标注需要一定的技术精度，不能完全取代手动标注，需要花费大量的时间和精力来调整系统参数。

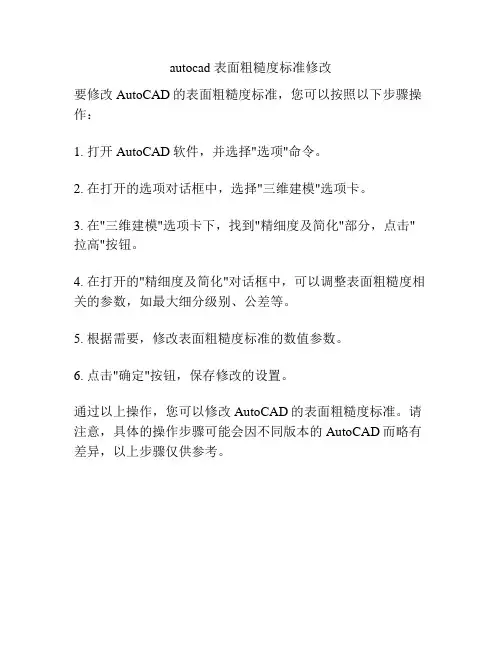

autocad 表面粗糙度标准修改
autocad 表面粗糙度标准修改
要修改AutoCAD的表面粗糙度标准，您可以按照以下步骤操作：
1. 打开AutoCAD软件，并选择"选项"命令。
2. 在打开的选项对话框中，选择"三维建模"选项卡。
3. 在"三维建模"选项卡下，找到"精细度及简化"部分，点击"拉高"按钮。
4. 在打开的"精细度及简化"对话框中，可以调整表面粗糙度相关的参数，如最大细分级别、公差等。
5. 根据需要，修改表面粗糙度标准的数值参数。
6. 点击"确定"按钮，保存修改的设置。
通过以上操作，您可以修改AutoCAD的表面粗糙度标准。
请注意，具体的操作步骤可能会因不同版本的AutoCAD而略有差异，以上步骤仅供参考。
工程图粗糙度怎么标(其余粗糙度标在哪)
工程图粗糙度怎么标(其余粗糙
度标在哪)
网友答案：
1.无变化，或者其他文字全部取消:不是全部，只标注粗糙度符号和值。
首先是因为键槽的底部和侧面比较窄。
2.打开CAD软件，在功能区中点击【机械】—【符号标注】—【粗糙度】。
3.表面粗糙度(surface roughness)是指加工表面具有的较小间距和微小峰谷的不平度。
4.表面粗糙度一般标注采用Ra。
5.cad粗糙度符号标注方法：先把粗糙度符号需要自己画出来，再点击菜单栏的（绘图）块/ 定义属，在属中写入标记、提示、值，完成确定后把显示的标记点到画好的粗糙度符号正上方，然后把它创建成块，插入块时可以写调用【机械（M）】→【符号标注（Y）】→【粗糙度（S）】或输入“CCD”命令，会弹出“表面粗糙度”对话框，如下图1所示：单击【设置】按钮出现“表面粗糙度标注设置”对话框，可以设置标注符号的样式。
6.cad标注粗糙度的方法：方法一：图形绘制(采用命令偏移和直线、极轴30 °)定义属下拉菜单——绘图——块——定义属——对话框创建块(点图标——对话框)完成后点击确定即可4.插入块(点图标——对话框)在屏幕上点击粗糙度标注：粗糙度设置数值和样式：数值和样式标注到图形上：粗糙度标注。
以上为是网友对《工程图粗糙度怎么标》的相关解答,希望对的问题有所帮助。
下一篇：工程图其余的粗糙度怎么标注
文章推荐：
durlerx避孕套
工程图表面粗糙度怎么标
工程图粗糙度数值标注
工程图未注表面粗糙度
工程图粗糙度怎么确定
sw怎么给粗糙度加括号
孔的表面粗糙度怎么标
工程图表示未标注粗糙度。
【推荐下载】autocad创建粗糙度符号的方法
本文由我司收集整编，推荐下载，如有疑问，请与我司联系
autocad创建粗糙度符号的方法
我们为大家收集整理了关于autocad创建粗糙度符号，以方便大家参考。
由于粗糙度有三种形式，因此要先绘制好下图右侧三部分图形，然后将他定义为块，插入点定义在底部。
2、设置可见性参数
定义好图块后，双击图块即可调用块编辑(bedit)命令，就进入了动态块定义状态。
(只有AutoCAD 2006以上版本和浩辰CAD 2012支持动态块功能)。
进入块编辑状态，添加一个可见性参数，双击可见性参数，可以按照上图设置三种可见性状态，然后选择不同状态，，并在可见性状态下设置其他图形不可见，如下图所示。
可见性参数设置的详细操作请参看：教你定义CAD动态块的可见性参数
3、添加对齐参数
单击参数面板上的对齐参数按钮，按系统提示指定参数的放置位置及对齐方向。
在指对齐方向之前，假如输入命令T，则可以修改对齐方式，对齐方式有两种，一种是垂直，另一种是相切。
由于粗糙度符号一般与所标注的表面垂直，这里不修改对齐方式，直接指定对齐方向，系统会默认对齐方式为垂直。
如下图，其中虚线为对齐方向。
4、测试动态块
插入粗糙度动态块，利用可见性夹点选择适当的粗糙度符号，如下图。
移动对齐夹点，完成粗糙度的标注。
可以看到，当对齐夹点靠近标注表面时，粗糙度符号便会自动与表面垂直对齐，省。
