气动调节阀操作流程
气动调节阀操作规程
气动调节阀操作规程气动调节阀是一种在工业控制中广泛应用的阀门，通过改变气缸的气压来驱动阀门的开关，实现管路介质流量的调节。
为了确保气动调节阀的正常运行和延长其使用寿命，需要遵守以下操作规程：一、操作前准备工作1.检查阀门接口及螺栓的连接情况，确保密封良好。
2.检查阀门的外观，如有畸形、划痕或变形等情况需及时修理或更换。
3.检查管路介质的性质和流量，确保阀门的调节能力符合要求。
4.检查阀门的气压源，确保气压源的压力稳定。
二、操作步骤1. 手动操作（调试及维护情况下）（1）用手轻轻拉动操作杆，检查阀门的开闭情况，如操作杆硬拉，说明阀门存在异常，需要进一步排查。
（2）调节气缸气源压力：松开中心接头盖子，调节气源压力，使其符合阀门的使用要求。
（3）调节阀门开度：用手轻轻旋转阀门顶部的手轮，调节阀门的开度，直到达到所需的流量。
（4）降压调整阀使用：对于高压气源压力较大的场合，需安装降压调整阀，通过调整降压阀的压力来控制阀门的开闭。
2. 自动操作（1）开启气源：打开气源阀门，使气缸内的气压达到要求，同时供气方向与排气方向均需要打开。
（2）调节阀门开度：通过电气信号或控制器，调节气缸的气源压力来改变阀门的启闭程度，调节阀门的开度，直到达到所需的流量。
（3）关闭气源：在使用结束后，及时关闭气源，并保持气源管路的干净、畅通。
三、操作注意事项1. 检查气源管路和气缸维护情况，保持干净、无杂质。
2. 避免阀门在关闭时产生冲击载荷，可以采用缓冲装置。
3. 避免阀门受强震动、强冲击等影响。
4. 避免阀门在高温、低温、高压、低压等特殊条件下使用，要根据场合选择适当的材质和结构。
5. 禁止在操作阀门时撞击、拉动等异常操作方式。
6. 定期检查、维护和清洁阀门，保证阀门的正常使用寿命。
通过遵守以上操作规程，可以保证气动调节阀的正常运行和使用寿命，同时也可降低维修和更换阀门的成本，提高工作效率和安全性。

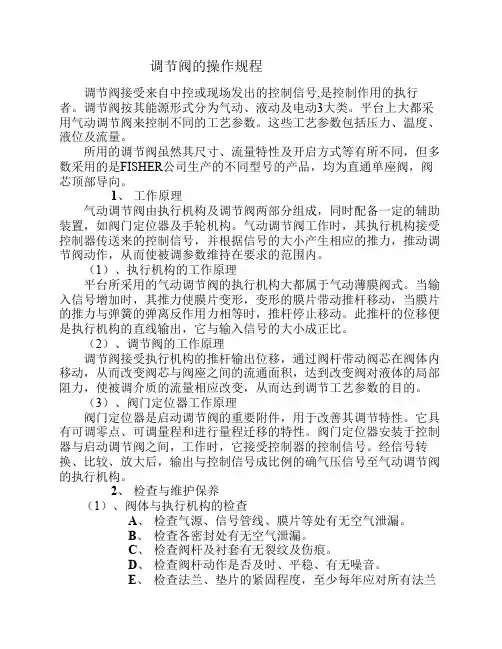

调节阀的操作规程
调节阀的操作规程调节阀接受来自中控或现场发出的控制信号,是控制作用的执行者。
调节阀按其能源形式分为气动、液动及电动3大类。
平台上大都采用气动调节阀来控制不同的工艺参数。
这些工艺参数包括压力、温度、液位及流量。
所用的调节阀虽然其尺寸、流量特性及开启方式等有所不同，但多数采用的是FISHER公司生产的不同型号的产品，均为直通单座阀，阀芯顶部导向。
1、工作原理气动调节阀由执行机构及调节阀两部分组成，同时配备一定的辅助装置，如阀门定位器及手轮机构。
气动调节阀工作时，其执行机构接受控制器传送来的控制信号，并根据信号的大小产生相应的推力，推动调节阀动作，从而使被调参数维持在要求的范围内。
（1）、执行机构的工作原理平台所采用的气动调节阀的执行机构大都属于气动薄膜阀式。
当输入信号增加时，其推力使膜片变形，变形的膜片带动推杆移动，当膜片的推力与弹簧的弹离反作用力相等时，推杆停止移动。
此推杆的位移便是执行机构的直线输出，它与输入信号的大小成正比。
（2）、调节阀的工作原理调节阀接受执行机构的推杆输出位移，通过阀杆带动阀芯在阀体内移动，从而改变阀芯与阀座之间的流通面积，达到改变阀对液体的局部阻力，使被调介质的流量相应改变，从而达到调节工艺参数的目的。
（3）、阀门定位器工作原理阀门定位器是启动调节阀的重要附件，用于改善其调节特性。
它具有可调零点、可调量程和进行量程迁移的特性。
阀门定位器安装于控制器与启动调节阀之间，工作时，它接受控制器的控制信号。
经信号转换、比较、放大后，输出与控制信号成比例的确气压信号至气动调节阀的执行机构。
2、检查与维护保养（1）、阀体与执行机构的检查A、检查气源、信号管线、膜片等处有无空气泄漏。
B、检查各密封处有无空气泄漏。
C、检查阀杆及衬套有无裂纹及伤痕。
D、检查阀杆动作是否及时、平稳、有无噪音。
E、检查法兰、垫片的紧固程度，至少每年应对所有法兰和垫片紧固1次。
F、检查润滑情况，必要时加润滑油。
G、检查填料盖的松紧度，不要太紧或太松，标准为以徒手紧固程度稍紧一点为宜。
气动调节阀说明书
气动调节阀说明书引言：气动调节阀作为工业领域的一种重要控制装置，广泛应用于化工、石油、能源等领域。
本说明书旨在为用户提供关于气动调节阀的详细信息，包括结构、工作原理、使用注意事项等，以帮助用户正确、安全地操作和维护该装置。
1. 结构介绍气动调节阀主要由阀体、阀盖、阀杆、阀芯等部分组成。
阀体和阀盖采用高强度铸钢制造，能够承受较高的压力。
阀盖部分设有外侧的手轮，方便手动操作。
阀杆和阀芯负责控制介质的流量，可根据需要进行调节。
2. 工作原理气动调节阀采用气动执行机构控制阀杆和阀芯的运动，从而实现对介质流量的调节。
当压力调节器发出信号时，气动装置会根据信号的大小和方向来控制阀杆和阀芯的运动轨迹，进而改变阀内介质的流通状态。
通过调节气源的压力和信号的强度，可以精确控制阀门的开启程度，实现对流量或压力的调节。
3. 使用注意事项（1）安装：在安装气动调节阀时，应确保阀门与管道之间的连接紧固，避免漏气和介质泄漏。
同时，在连接气动装置时，要注意气源的压力和气管的安装，保证气动调节阀能够正常工作。
（2）操作：在操作气动调节阀时，应注意阀门的开启和关闭速度，避免因操作过快或过猛引起阀门损坏。
同时，操作过程中还要注重对信号的正确判断和响应，避免信号失准造成的误操作。
（3）维护：定期进行维护和检修是保证气动调节阀正常运行的重要措施。
清洁阀门及其周围的沉积物，检查各个部位的紧固性，及时更换磨损部件等都是维护工作的重要内容。
4. 应用领域气动调节阀广泛应用于各个工业领域，特别是对于需要高精度流量或压力调节的场合。
例如，在化工领域，气动调节阀可以用于控制各种介质的流动、稳压等，确保工艺过程的正常运行。
在石油领域，气动调节阀可以用于油气管道中的流量控制以及油气质量的调节。
在能源领域，气动调节阀可以用于锅炉和发电厂等设备中，保证燃烧效率和能源利用率。
结论：气动调节阀作为一种重要的控制装置，在工业领域发挥着关键的作用。
本说明书从结构、工作原理、使用注意事项和应用领域等方面对气动调节阀进行了详细介绍。
气动薄膜调节阀安全操作及保养规程
气动薄膜调节阀安全操作及保养规程气动薄膜调节阀是一种常用的流量调节设备，广泛应用于石化、化工、电力、冶金、轻工等行业。
为了保证气动薄膜调节阀的正常运行和安全使用，特制定以下操作及保养规程。
一、现场安全操作规程1.1 操作前的准备工作1.根据现场情况，选择适合的个人防护用品并佩戴。
2.根据气动薄膜调节阀的要求，确认管道内流体的性质和工作压力，并做好相应的准备工作。
3.检查气动薄膜调节阀的外观，确认其是否存在损坏或异物等现象。
1.2 操作过程中的注意事项1.操作时应轻拿轻放阀门，不得用力过猛。
2.操作时应注意使阀门在整个过程中保持开关状态的可见性。
3.在操作过程中，应避免碰撞或其他损坏气动薄膜调节阀的行为。
4.在操作中发现气动薄膜调节阀存在异响或其他异常现象，在确认安全的情况下，应当立即停机检查，并及时上报维修人员。
5.在气动薄膜调节阀的正常操作过程中，不得随意调节阀门。
1.3 停机后的操作要求1.停机前应先将气源关闭，并等待一段时间，放置气源中的压力消失。
2.关闭气源后，应及时关闭气动薄膜调节阀主体上的手动调节装置。
3.停机后，将气动薄膜调节阀内的介质排空，避免不必要的设备损害。
二、气动薄膜调节阀日常维护保养规程2.1 日常保养1.定期检查气动薄膜调节阀流道内是否有积尘或其他杂物，如有，则应及时排清。
2.定期检查气动薄膜调节阀的密封件，如发现有泄漏或其他异常情况，则应及时更换。
3.定期检查气动薄膜调节阀的气路，如有异常则及时维修或更换。
2.2 周期性维护保养1.气动薄膜调节阀经长时间使用后需要进行全面检修保养，包括阀门叶片的磨损情况、气路密封件及管道的检查和更换等。
2.定期检查气动薄膜调节阀的主体结构，如存在损坏或磨损情况，则需要进行相应的检修或更新操作。
3.在进行气动薄膜调节阀维护保养时，应使用质量可靠的工具、材料和配件。
三、总结以上是气动薄膜调节阀的安全操作及保养规程。
大家在使用气动薄膜调节阀时要始终保持谨慎态度，严格遵循操作规程，保证其正常运行，提高使用寿命，并避免安全事故的发生。

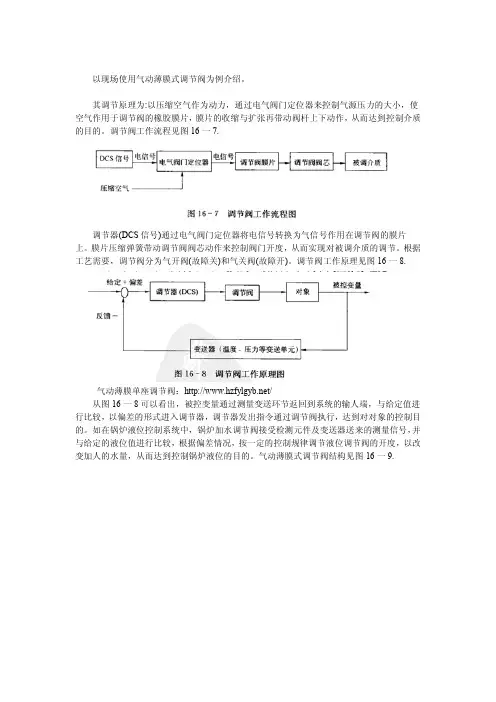

气动薄膜式调节阀工作流程图
以现场使用气动薄膜式调节阀为例介绍。
其调节原理为:以压缩空气作为动力，通过电气阀门定位器来控制气源压力的大小，使空气作用于调节阀的橡胶膜片，膜片的收缩与扩张再带动阀杆上下动作，从而达到控制介质的目的。
调节阀工作流程见图16一7.
调节器(DCS信号)通过电气阀门定位器将电信号转换为气信号作用在调节阀的膜片上。
膜片压缩弹簧带动调节阀阀芯动作来控制阀门开度，从而实现对被调介质的调节。
根据工艺需要，调节阀分为气开阀(故障关)和气关阀(故障开)。
调节阀工作原理见图16一8.
气动薄膜单座调节阀：/
从图16一8可以看出，被控变量通过测量变送环节返回到系统的输人端，与给定值进行比较，以偏差的形式进入调节器，调节器发出指令通过调节阀执行，达到对对象的控制目的。
如在锅炉液位控制系统中，锅炉加水调节阀接受检测元件及变送器送来的测量信号，并与给定的液位值进行比较，根据偏差情况，按一定的控制规律调节液位调节阀的开度，以改变加人的水量，从而达到控制锅炉液位的目的。
气动薄膜式调节阀结构见图16一9.。
多功能进口气动调节阀使用说明
多功能进口气动调节阀使用说明一、产品概述多功能进口气动调节阀是一种用于控制流体介质的阀门，可广泛应用于石化、化工、冶金、电力等行业中的流体控制系统中。
该阀门采用气动执行机构，能够实现远程自动控制。
二、产品特点1. 可实现远程自动控制，提高生产效率。
2. 采用优质材料，具有耐腐蚀、耐磨损等特点。
3. 设计合理，结构紧凑，安装方便。
4. 可根据用户需求进行定制。
三、产品结构及工作原理1. 结构组成多功能进口气动调节阀主要由阀体、阀盖、活塞、阀芯等部件组成。
其中，活塞与阀芯相连，通过气动执行机构实现开关操作。
2. 工作原理当气源输入至气动执行机构时，活塞会受到压力作用向上移动。
此时，阀芯也随之向上移动，并将流体介质通过出口排放。
当气源停止输入时，活塞会受到弹簧的作用向下移动，并将阀芯关闭，从而停止流体介质的排放。
四、产品安装及调试1. 安装前准备在进行安装前，应先检查阀门的各部件是否完好无损，并清洗干净。
2. 安装步骤（1）将阀门安装在管道上，确保阀门与管道连接处密封可靠。
（2）连接气源管道，确保气源输入正常。
（3）进行电气接线，接通电源。
3. 调试方法（1）先将手动操作杆旋转至最大开度位置，然后将气源打开，检查阀门是否正常开启。
（2）再将手动操作杆旋转至最小开度位置，检查阀门是否正常关闭。
（3）进行自动控制测试，检查阀门是否能够根据信号实现远程自动控制。
五、产品维护与保养1. 定期清洗：每隔一段时间应对阀门进行清洗，并清除内部积存的污垢和异物。
2. 润滑保养：定期对活塞、阀芯等部件进行润滑保养，以确保其灵活运转。
3. 检修维护：当发现阀门存在故障时应及时进行检修维护，并更换损坏的部件。
六、注意事项1. 在安装和操作时应严格按照产品说明书进行操作，避免误操作导致事故发生。
2. 在使用过程中应注意阀门的正常运行情况，及时发现并处理故障。
3. 阀门在长期停用后，应进行润滑保养，并检查阀门是否存在损坏或堵塞情况。
气动调节阀调试流程
气动调节阀调试流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!气动调节阀调试流程。
1. 检查阀门外部条件。
确认阀门型号和规格与设计要求一致。
气动调节阀的调试步骤
气动调节阀的调试步骤
步骤如下：
1、机械零点调试。
对气动调节阀输入4mA的电流信号，控制气信号为0.02Mpa，此时的气缸行程的大小应为0，如果不为0，应调整螺杆上的络脑，零点高了，就拧紧螺母，低了就拧松。
零点和行程要反复调整，误差在1%内。
2、调试机械满量程。
通过调整拉簧的松紧来调整量程，量程大就紧拉簧，量程小就松拉簧。
需反复调整，误差控制在1%内。
3、机械量程的点定位。
调试好零点和满行程后，输入12mA的电流信号，调整变送器连接杆位置，使该点与水平面保持垂直。
4、全行程偏差调试。
给气动调节阀输入控制气信号0.02Mpa，然后在接下来的各点逐渐增加输入信号，使气缸走完行程，各点的偏差不得超过1.5%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气动调节阀操作流程
1.遵守正确的安装技术
应始终遵守控制阀(调节阀)制造商的安装指导和注意点。
这里对典型的安装指导作简单归纳。
2.阅读操作手册
在安装阀门之间，先阅读指导手册。
指导手册介绍该产品以及安装前和安装时应注意的安全事项及预防措施。
按照手册中的指南去做有助于保证安装的简易和成功。
3.确认管道清洁
管道中的异物可能会损坏阀门的密封表面或甚至阻碍阀芯、球或蝶板的运动而造成阀门不能正确地关闭。
为了减小危险情况发生的可能性，需在安装阀门前清洗所有的管道。
确认已清除管道污垢，金属碎屑、焊渣和其它异物。
另外，要检查管道法兰以
确保有一个光滑的垫片表面。
如果阀门有螺纹连接端，要在管道阳螺纹上涂上高等级的管道密封剂。
不要在阴螺纹上涂密封剂，因为在阴螺纹上多余的密封剂会被挤进阀体内。
多余的密封剂会造成阀芯的卡塞或脏物的积聚，进而导致阀门不能正常关闭。
4.检查控制阀(调节阀)
虽然阀门制造商们会采取某些步骤防止运输损坏，但这种损坏还是有可能发生的，且可以在安装之前发现和通报。
不要安装已经知道在运输和存放时已损坏的阀门。
安装之前，检查并除去所有运输挡块、防护用堵头或垫片表面的盖子，检查阀体内部以确保不存在异物。
5.采用良好的管接实践
绝大部分的控制阀(调节阀)可以安装在任何位置，但是，最通常用的方法是将执行机构垂直放置并位于阀门的上部。
如果执
行机构水平安装是必须的，则考虑对执行机构增加一个额外的垂直支撑。
应确保这样安装阀体：流体流向与流向箭头或指导手册所指示的方向一致。
6.确保在阀门的上面和下面留有足够的空间以便在检查和维护时容易地拆卸执行机构或阀芯。
空间距离通常可以从阀门制造商认定的外形尺寸图上找到。
对于法兰连接的阀体，确保法兰面准确地对准以使垫片表面均匀地接触。
在法兰对中后，轻轻地旋紧螺栓，最后以交错形式旋紧这些螺栓(图8-2)。
正确地旋紧能避免产生不均匀的垫片负载，并有助于防止泄漏，也有助于避免法兰损坏或甚至裂开的可能性。
当连接法兰和阀门法兰材质不一样时，这种预防措施就显得尤为重要。
安装于控制阀(调节阀)上游和下游的引压管有助于检查流量或压力降。
将引压管接到远离弯头、缩径或扩径的直管段处。
这种位置可将由于流体紊流而导致的不精确性减到最小。
用1/4或3/8英寸(6-10mm)的管子把执行机构上的压力接口连接到控制器上。
保持较短的连接距离，并尽量减少管件和弯头的数量以减少系统时间滞后。
如果该距离必须很长，那么可以在控制阀(调节阀)上使用一个定位器或增压器。
