第２期选煤技术Ｎｏ．２兰ＱＱ！±！旦璺Ｑ垒垦里垦垦里垒曼垒！！Ｑ型！垦璺旦堕Ｑ生Ｑ鱼！垒壁！：兰塑！文章编号：ｌ００１—３５７１（２００８）０２一００５２一０３大阳泉选煤厂螺旋溜槽的设计蒋志新（山西国辰建设工程勘察设计有限公司，山西阳泉０４５０００）‘摘要：探讨了螺旋溜槽设计原理，并进行了动力学和运动学分析，阐述了螺旋溜槽设计的主要参数，并介绍了大阳泉选煤厂大型储煤仓中螺旋溜槽的设计、应用以及防破碎效果。
关键词：螺旋溜槽；防破碎；结构；参数；分析；使用效果中图分类号：ＴＤ９４８．７文献标识码：Ａ大阳泉选煤厂隶属于山西阳泉南煤集团大阳泉矿，主洗煤种为无烟煤，年人选量为Ｏ．２０Ｍ∥ａ。
采用跳汰选煤工艺，入选下限为１３ｍｍ，主要洗选产品有洗中块、洗小块、洗精煤。
由于受外运条件的限制，为不影响矿井正常生产．解决产品的储存问题，大阳泉矿决定新建总容量为２万ｔ的储煤仓，其中洗中块仓容５８００ｔ，洗小块仓容４６００ｔ。
经多种方案比选，储煤仓形式采用多品种方格仓，跨度７０００ｍｍ×７０００ｍｍ，双排布置，仓容净高１６ｍ。
考虑到市场上对无烟块煤的质量要求严格，不同质量价格差别较大。
而限下率是影响其质量的主收稿日期：２００８一Ｏｌ—１２作者简介：蒋志新（１９７０一）。
男．河南卫辉人，工程师．国家注册设备监理师，１９９５年毕业于山西矿业学院选矿工程专业，现就职于山西国辰建设工程勘察设计有限公司，主要从事选煤设计工作。
联系电话：（０３５３）７０８１３２０。
要参数之一，直接影响着块煤的售价。
而本次设计的储煤仓高度大、容量大，煤仓落差大必将增加块煤的破碎。
因此，在设计过程中如何降低块煤的限下率，直接关系到选煤厂的经济效益。
为此，大阳泉选煤厂在储煤仓设计中采用了螺旋溜槽来降低块煤限下率，并取得了较好的防破碎效果。
１螺旋溜槽的设计原理１．１块煤破碎原理块煤在溜槽中运动，在重力作用下，物料之间产生相互碰撞，碰撞过程中产生的作用力与反作用力是造成块煤破碎的主要原因。

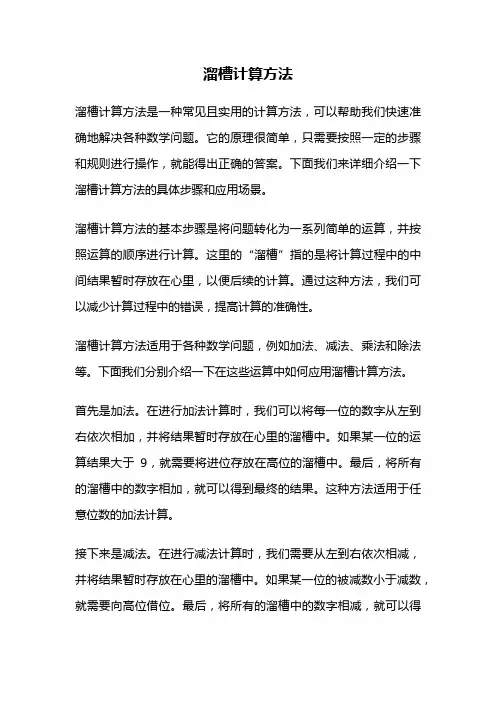

溜槽计算方法
溜槽计算方法溜槽计算方法是一种常见且实用的计算方法，可以帮助我们快速准确地解决各种数学问题。
它的原理很简单，只需要按照一定的步骤和规则进行操作，就能得出正确的答案。
下面我们来详细介绍一下溜槽计算方法的具体步骤和应用场景。
溜槽计算方法的基本步骤是将问题转化为一系列简单的运算，并按照运算的顺序进行计算。
这里的“溜槽”指的是将计算过程中的中间结果暂时存放在心里，以便后续的计算。
通过这种方法，我们可以减少计算过程中的错误，提高计算的准确性。
溜槽计算方法适用于各种数学问题，例如加法、减法、乘法和除法等。
下面我们分别介绍一下在这些运算中如何应用溜槽计算方法。
首先是加法。
在进行加法计算时，我们可以将每一位的数字从左到右依次相加，并将结果暂时存放在心里的溜槽中。
如果某一位的运算结果大于9，就需要将进位存放在高位的溜槽中。
最后，将所有的溜槽中的数字相加，就可以得到最终的结果。
这种方法适用于任意位数的加法计算。
接下来是减法。
在进行减法计算时，我们需要从左到右依次相减，并将结果暂时存放在心里的溜槽中。
如果某一位的被减数小于减数，就需要向高位借位。
最后，将所有的溜槽中的数字相减，就可以得到最终的结果。
这种方法同样适用于任意位数的减法计算。
再来是乘法。
在进行乘法计算时，我们可以先将被乘数的每一位与乘数相乘，然后将结果暂时存放在心里的溜槽中。
最后，将所有溜槽中的数字相加，就可以得到最终的结果。
这种方法可以简化乘法计算，特别适用于大数乘法。
最后是除法。
在进行除法计算时，我们可以将被除数从左到右依次除以除数，并将商暂时存放在心里的溜槽中。
如果某一位的除法结果小于除数，就需要向高位借位。
最后，将所有的溜槽中的商相连，就可以得到最终的结果。
这种方法可以帮助我们快速计算除法，特别适用于长除法。
除了上述运算外，溜槽计算方法还可以应用于其他数学问题，例如求平方根、计算百分比等。
通过将问题转化为一系列简单的运算，并按照运算的顺序进行计算，我们可以更加高效地解决各种数学问题。

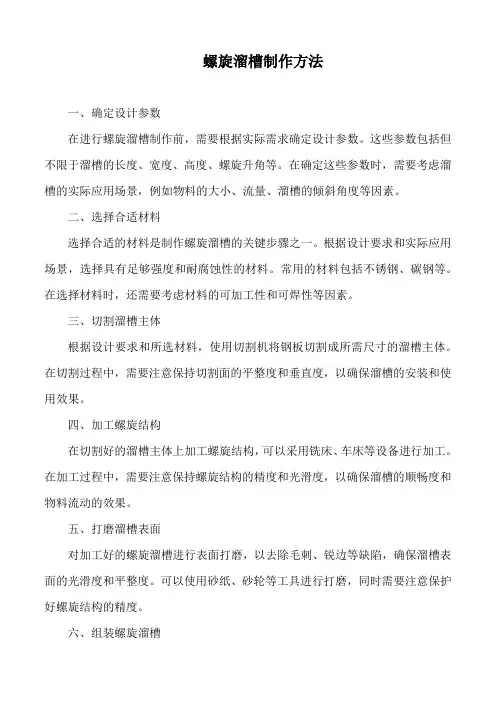

螺旋溜槽制作方法
