催化油浆生产针状焦技术方案

摘要：分析针状焦成焦机理和产品特点，结合公司生产情况，提出生产针状焦所需的原料来源及生产方案。

关键词：催化油浆，针状焦，技术方案

1 前言

重油催化裂化是国内石油加工企业重要的二次加工工艺，催化原料变重使装置结焦和结垢，不能正常运行，而外甩油浆是解决这一矛盾、维持装置热平衡的办法，从而被许多炼油厂采用。随着原料不断重质化，油浆的产量也将进一步增加。目前，国内的催化油浆一般作为廉价的重质燃料油出厂。油浆中含有30%～50%的饱和烃，这部分饱和烃又是优质的催化裂化原料；同时油浆中的芳烃达50％以上，芳烃是一种极有价值的化工产品，能够进一步深加工生产附加值较高的产品，产品用途广泛，市场前景广阔。因此催化油浆作为廉价的重质燃料油烧掉非常可惜，对其开发利用将会给炼油企业带来良好的经济效益。

石油针状焦是上世纪7O年代大力发展的优质焦种。由于它具有高结晶度、高强度、高石墨化、低热膨胀、低烧蚀等特点，广泛地用做冶金工业中超高功率石墨电极的原料。用石油针状焦制成的超高功率电极，可以明显地提高炼钢效率，使得炼钢时间缩短一半，能耗降低30%，电极损耗减少29%，减少环境污染。国外针状焦已经具有相当成熟的工艺，相关技术均以专利形式出现，生产技术受到严格保密。其中油系针状焦以美国为主，煤系针状焦以日本为主，中国的针状焦90%都依赖进口。1995年11月，锦州石化公司采用石科院自主开发的石油系针状焦生产技术，建成投产100kt/a（原料）石油系针状焦生产装置，生产出合格的针状焦，结束了我国针状焦不能连续生产的历史。

近年来，超高功率电炉炼钢飞速发展，使得国际市场针状焦趋于紧俏，同时，我国针状焦需求量也不断扩大，截止2017 年底，国内针状焦需求量约400kt，由于国内缺乏生产能力，进口针状焦价格完全控制在发达国家手中，近 4 年时间，我国进口针状焦价格上涨近4 倍，特别是金融危机以来，大多数化工产品价格大幅下滑，但针状焦的价格却持续上升。

公司催化裂化能力共为4000kt/a，外甩油浆共为150～200kt/a，同时存在1700kt/a渣油加氢装置和1200kt/a延迟焦化装置，在渣油加氢装置满负荷生产情况下，焦化加工能力将有部分过剩，通过分析与测算，将催化油浆掺入减底渣油做为焦化原料进行普通石油焦生产从经济效益上来说是不划算的，因此利用催化油浆和已有延迟焦化装置生产针状焦对公司生产中是一个较好的选择。

2 石油针状焦

2.1 成焦机理

针状焦的生成过程为：原料一不稳定中间相小球体一堆积中间相一针状焦。其成焦机理为：液相碳化理论+气流拉焦工艺。

2.1.1 液相碳化理论

在较高的温度下，具有多种组分的液相体系(沥青)中的分子在系统加热时发生热分解和热缩聚反应，形成具有圆盘形状的多环缩合芳烃平面分子，这些平面稠环芳烃分子在热运动和外界搅拌的作用下取向，并在分子间范德华力作用下层积起来形成层积体，为达到体系的最低能量状态，层积体在表面张力的作用下形成球体，即中间相小球体。中间相小球体吸收母液中的分子后长大，当两个球体相遇碰撞后两个球体的平面分子层面彼此插入，融并成为一个大的球体。如果大球体之间再碰撞、融并后将会形成更大的球体，直到最后球体的形状不能维持，形成非球中间相——广域流线型、纤维状或镶嵌型中间相(见图1)。从物相角度来看，中间相球体的生成过程是物系内各向同性液相逐渐变成各向异性小球体的过程；从化学角度来看，它是液相反应物系不断进行着的热分解和热缩聚反应达到一定程度的产物。

2.1.2 气流拉焦工艺

在中间相小球体发生解体生成中间相沥青直到固化的过程中，焦化塔内有气体连续地向一定方向流动，这种气流有一定流速、能够对中间相沥青施加足够的剪切力但又不产生扰动，使中间相沥青分子在向列型有序排列中固化，最后生成为针状焦（见图1）。

图1 针状焦生产示意图

图2 针状焦的结构模型

2.2 针状焦物化性质

针状焦是外观为银灰色、有金属光泽的多孔固体，孔大而少且略呈椭圆形，有如纤维状或针状的纹理走向，摸之有润滑感。其特点为：

(1)纯度高。硫、氮、灰分等杂质的含量低。高硫、氮含量的焦炭会导致石墨化时发生晶胀，制品带有裂缝。高灰分会阻碍形成晶体的结构和影响石墨制品的纯度。

(2)结晶度高。通常，若焦炭在形成前的中间相小球体大，则取向性好，异向度强，结构致密。密度粗略地代表了这种性能，密度大表示结晶度高。

(3)抗热震性好。指焦炭的炭素制品(炭棒或石墨棒等)在承受突然升至高温或从高温急剧冷却的热冲击时，是否会破裂的性质。热膨胀系数(CTE)代表了这种性能。热膨胀系数小，表示制品髓温度的变化体积变化小，说明抗热震性好。针状焦主要性质见表1。

表1 针状焦主要性质

项目焦炭分析方法

生焦：

挥发分，% 5.1 SH/T 0026

灰分，% <0.05 SH/T 0029

熟焦：

真密度/g.cm-3 2.120 SH/T 0033

CTE/（10-6/℃） 2.58 RIPP 24―90

2.3 针状焦原料的性质要求

表2 针状焦原料主要性质指标

分析项目指标要求分析方法

密度（20℃）/g.cm-3

w（芳烃），%

w（S），%

w（灰分）/µg.g-1

沥青质，% ≥1.0

≥50

≤0.5

≤0.05

＜1.0 GB/T 2540

GB/T 17040

GB/T 508

RIPP10-90

一般而言，针状焦的原料应该是高芳烃含量(含量45％～50％且不包括稠环大分子芳烃)，杂原子(S、N、0等)含量低，金属含量低，灰分低（见表2），戊烷不溶物和喹啉不溶物含量少，并且要求原料在热转化过程中具有较高的中间相转化温度和较宽的中间相转化温度范围，才能生成较大的中间相小球体。

一般要求原料芳烃含量达到30％～50％。值得注意的是，原料中芳烃含量高并不一定能产生出优质的针状焦。因为当原料中芳烃含量过高时，在炭化过程中生成的晶核会很小，由于晶核排列无序而不能得到大的晶粒。胶质、沥青质属于结构复杂的大分子稠环化合物，会在较低温度下很快生成多反应位自由基的芳香性多环核，其自由基化学活性高，随机聚合生成平面度差、环数更多的稠环芳烃，或者生成芳核在相邻之间以空间交联键的形式相联结；沥青质虽然是炭化过程中的必经阶段，但是原生沥青质在反应初期就快速缩合形成喹啉不溶物，使反应体系的粘度升高，降低大平面芳烃分子的移动和有规则地排列速度，无法形成大面积各向异性等色区。一般控制庚烷不溶物含量小于2.O％。

原料中灰分主要是催化剂粉末、游离碳、金属杂质等。原料中的金属及机械杂质会影响焦炭中的灰分含量和焦炭的结构。V、Ni等金属有机化合物具有催化作用，加速中间相小球的成核过程，使小球在充分生长之前融并，生成镶嵌结构；另一方面，金属杂质残存在产物中，易生成孔隙、裂纹，导致制品强度下降；此外灰分在以后的焦炭石墨化过程中会挥发，造成电极孔隙大。原料中催化剂粉末含量要求必须小于万分之一。

S、N、0等杂原子化合物对中间相的成核、生长、转化有影响，不利于生成细纤维状的或针状的结构。例如硫是强的脱氢剂，加速芳烃脱氢缩合，有利于小球初生；同时，硫也是交联剂，使分子失去平面性形成交联结构，导致粘度上升，不利于小球的生长、融并以及转化成各向异性的结构，而是生成细镶嵌结构。这些具有挥发性的物质(S、N)的存在会使焦炭在下一步的焙烧过程中造成“晶胀”，会使焦炭的热膨胀系数下降。一般要求硫含量不大于0.5％。芳烃分子的平面性和分子间的范德华力的大小对定向排列成向列型液晶尤为重要。换句话说，原料中的分子不仅应具有平面性，而且所带的脂肪族侧链的多少、大小要适中。分子间作用力随侧链长度的增加而增大，使分子长轴方向作用力强，使得分子易于定向排列；若侧链过长，侧链末端的分子间作用力较弱，使定向排列形成的层状结构变“硬”，影响流动性。此外，原料中含有一定数量的环烷结构对中间相的形成是有利的。这是因为在热解过程中环烷氢可以发生氢的转移，能够有效地稳定自由基的反应活性，保持中间相产物的流动性和溶解性，易于得到大面积的光学各向异性组织。

3 针状焦生产工艺

针状焦的生产工艺，是在延迟焦化的基础上，利用变温操作、加大循环比和延长焦化周期来实现的。生产针状焦的工艺，主要有以下几种：

3.1 热裂化一焦化联合工艺

该工艺应用最早，主要利用热裂解渣油作为生产针状焦的原料，其典型的流程见图3。

图3 热裂化一焦化联合工艺流程示意图

3.2 普焦一针状焦联合工艺

延迟焦化中产生大量的循环油。这些循环油中的重芳烃是生产针状焦的优质原料。可以将乙烯裂解焦油、润滑油精制抽出油、催化裂化澄清油，以及减压渣油掺人焦化循环油，由此出现了普焦一针状焦联合装置。

国外焦化联合装置规模较大，一般单独采用普焦循环油作原料来生产针状焦，流程见图4。

图4 普焦一针状焦联合工艺流程示意图

石油化工科学研究院根据国内炼厂焦化循环油量不大、针状焦原料不足的实际情况，采用两路进料渣油焦化工艺，既能生产普焦，又能生产针状焦，其流程见图5。

图5 石科院联合焦化装置工艺流程示意图

3.3 延迟焦化装置生产针状焦工艺

由于来自热裂解装置的针状焦原料的数量不能满足生产的需要。所以各炼厂都在研究生产针状焦的最佳途径。目前已经可以在延迟焦化装置上用适当的原料和工艺生产针状焦，其生产流程与普焦大同小异，但操作条件极为苛刻，一般需要采用变温操作并加大循环比。

4 公司催化油浆生产针状焦技术初步分析

根据以上所介绍的生产针状焦的情况，结合实际，我认为，对延迟焦化装置部分流程进行改造，公司利用催化油浆生产针状焦完全可行，主要分析如下：

4,1 原料

合集下载

煤焦油制备针状焦的技术研究

一、煤焦油制备针状焦的工艺流程

1、煤炭粉碎：首先对原始煤炭进行破碎，将煤炭破碎成较小颗粒的煤粉，以便后续的焦化过程。

2、煤粉干燥：将破碎后的煤粉进行干燥处理，去除煤粉中的水分，以提高后续煤焦油制备的效率。

3、煤粉预热：将干燥后的煤粉进行预热处理，使其达到适合炼焦的温度。

4、煤粉焦化：将预热后的煤粉送入焦炉进行焦化，产生煤焦油和焦炭。

5、煤焦油提取：对焦炉产生的煤焦油进行提取和精制处理，得到纯净的煤焦油产品。

6、针状焦制备：通过特殊的加工技术，将煤焦油转化为针状焦产品。

1、煤焦油提取技术：煤焦油的提取是制备针状焦的关键环节之一。目前常用的煤焦油提取技术包括萃取法、蒸馏法和萃取-蒸馏结合法。这些方法可以有效提取煤焦油中的有用成分，为后续的针状焦制备提供原料保障。

2、针状焦加工技术：针状焦的形成需要通过特殊的加工技术来实现。目前常用的针状焦加工技术包括真空渗透法、沥青质改性法和高温处理法等。这些技术可以使煤焦油中的有机物质聚合成为针状结构，提高针状焦的质量和热值。

3、煤焦油纯化技术：煤焦油中含有大量的杂质和不纯物质，需要进行纯化处理才能制备高质量的针状焦。目前常用的煤焦油纯化技术包括溶剂萃取法、物理吸附法和化学处理法等。这些技术可以有效去除煤焦油中的杂质和微量金属，提高煤焦油的纯度和稳定性。

1、绿色环保：随着环保意识的增强，煤焦油制备针状焦的技术将朝着清洁高效的方向发展。未来将重点研究煤焦油的提取、加工和纯化技术，减少环境污染，实现绿色生产。

2、高效节能：未来煤焦油制备针状焦的技术将更加注重节能和高效。通过优化工艺流程和改进设备技术，提高生产效率，降低能源消耗，实现资源的最大化利用。

3、产品多样化：未来煤焦油制备针状焦的技术将提高产品的多样化和附加值。同时研发新型的针状焦产品，满足不同行业的需求，拓展市场空间。煤焦油制备针状焦的技术研究对于我国的能源结构调整和节能减排具有重要的意义。未来将继续加大技术研究力度，推动煤焦油制备针状焦的技术创新与发展，为我国的能源产业转型升级做出积极贡献。

石油系针状焦的市场现状与生产技术难点

第２９卷第６期　２０１３年１２月　石油化工技术与经济　Ｔｅｃｈｎｏｌｏｇｙ＆Ｅｃｏｎｏｍｉｃｓ　ｉｎ　Ｐｅｔｒｏｃｈｅｍｉｃａｌｓ　

石油系针状焦的市场现状与生产技术难点　

苏栋根　

（中国石油化工股份有限公司长岭分公司，岳阳４１４０１２）　

摘要：石油系针状焦的市场需求量很高，生产能力却不足，近１Ｏ年来中国针状焦的价格持续攀升。目前　国内只有中国石油天然气股份有限公司锦州石化分公司生产中等品质的石油系针状焦，用于制造超高功率　石墨电极的高品质针状焦都需依赖进口。国内石油系针状焦与进１３产品的品质差距主要体现在热膨胀系　数和粒度分布两个指标，石油系针状焦的生产存在原料精制和成焦工艺控制两大技术难点。　关键词：石油系针状焦催化油浆市场生产　文章编号：　１６７４一ｌＯ９９（２ｏ１３）０６—００２３—０４　中图分类号：ＴＥ６２６　文献标识码：Ａ　

炼油过程中催化裂化装置所产的催化油浆一　般占炼厂加工量的２％以上，催化油浆附加值低，　如果作为燃料油出售，经济效益比较差。利用催　

化油浆生产橡胶填充油、中问相沥青、道路沥青和　针状焦等产品，可显著提高催化油浆的附加值，但　

技术难度相对较大。　针状焦分为石油系和煤系两类，石油系针状　

焦的应用更为广泛。国内尝试过针状焦生产或者　想上针状焦项目的企业数以百计，这主要基于以　下３点原因：一是基础原料易得；二是国内缺口较　

大；三是每吨基础原料与产品之间的差价超过万　

兀ｎ　目前国内从事石油系针状焦生产技术开发的　企业和科研机构很多，拥有石油系针状焦生产成　熟技术的主要有中国石油化工股份有限公司石油　

化工科学研究院（以下简称石科院）和中国石油　大学等科研机构。目前国内生产的石油系针状焦　

品质较低，特别是用于制造超高功率石墨电极的　石油系针状焦都依赖进口。　

１　国内针状焦的生产与市场　１．１　国内外针状焦的质量差距　

表１为美国ＣｏｎｏｃｏＰｈｉｌｌｉｐｓ公司石油系针状　焦主要性能指标。　

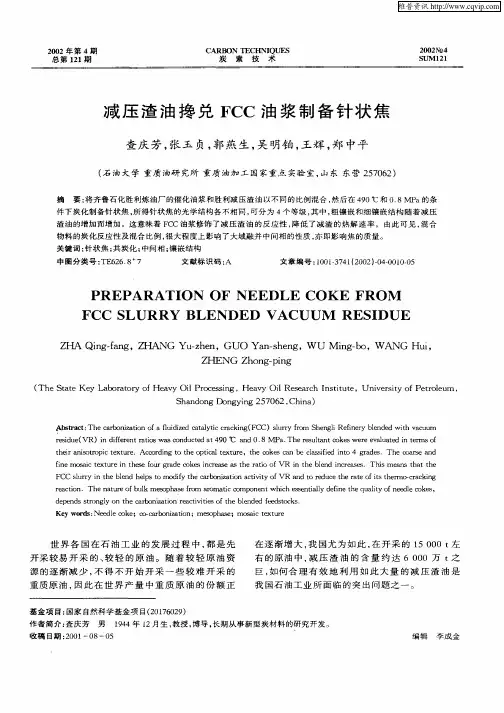

减压渣油搀兑FCC油浆制备针状焦

２００２年第４期　总第１２１期　ＣＡＲＢＯＮ　ＴＥＣＨＮＩＱＵＥＳ　炭素技术　２Ｏ０２Ｎｏ４　ＳＵＭ１２１　

减压渣油搀兑ＦＣＣ油浆制备针状焦　

查庆芳，张玉贞，郭燕生，吴明铂，王辉，郑中平　

（石油大学重质油研究所重质油加工国家重点实验室，山东东营２５７０６２）　

摘要：将齐鲁石化胜利炼油厂的催化油浆和胜利减压渣油以不同的比例混合，然后在４９０℃和０．８　ＭＰａ的条　件下炭化制备针状焦，所得针状焦的光学结构各不相同，可分为４个等级，其中，粗镶嵌和细镶嵌结构随着减压　

渣油的增加而增加。这意味着ＦＣＣ油浆修饰了减压渣油的反应性，降低了减渣的热解速率。由此可见，混合　物料的炭化反应性及混合比例，很大程度上影响了大域融并中间相的性质，亦即影响焦的质量。　

关键词：针状焦；共炭化；中间相；镶嵌结构　

中图分类号：ＴＥ６２６．８　７　文献标识码：Ａ　文章编号：１００１．３７４１（２００２）．０４—００１０．０５　

ＰＲＥＰＡＲＡＴＩｏＮ　ＯＦ　ＮＥＥＤＬＥ　ＣｏＫＥ　ＦＲｏＭ　

ＦＣＣ　ＳＬＵＲＲＹ　ＢＬＥＮＤＥＤ　ＶＡＣＵＵＭ　ＲＥＳＩＤＵＥ　

ＺＨＡ　Ｑｉｎｇ—ｆａｎｇ，ＺＨＡＮＧ　Ｙｕ—ｚｈｅｎ，ＧＵＯ　Ｙａｎ—ｓｈｅｎｇ，ＷＵ　Ｍｉｎｇ—ｂｏ，ＷＡＮＧ　Ｈｕｉ，　

ＺＨＥＮＧ　Ｚｈｏｎｇ—ｐｉｎｇ　

（Ｔｈｅ　Ｓｔａｔｅ　Ｋｅｙ　Ｌａｂｏｒａｔｏｒｙ　ｏｆ　Ｈｅａｖｙ　Ｏｉｌ　Ｐｒｏｃｅｓｓｉｎｇ，Ｈｅａｖｙ　Ｏｉｌ　Ｒｅｓｅａｒｃｈ　Ｉｎｓｔｉｔｕｔｅ，Ｕｎｉｖｅｒｓｉｔｙ　ｏｆ　Ｐｅｔｒｏｌｅｕｍ，　

Ｓｈａｎｄｏｎｇ　Ｄｏｎｇｙｉｎｇ　２５７０６２，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｔｈｅ　ｃａｒｂｏｎｉｚａｔｉｏｎ　ｏｆ　ａ　ｆｌｕｉｄｉｚｅｄ　ｃａｔａｌｙｔｉｃ　ｃｒａｃｋｉｎｇ（ＦＣＣ）ｓｌｕｒｒｙ　ｆｒｏｍ　Ｓｈｅｎｇｌｉ　Ｒｅｆｉｎｅｒｙ　ｂｌｅｎｄｅｄ　ｗｉｔｈ　ｖａｃｕｕｍ　ｒｅｓｉｄｕｅ（ＶＲ）ｉｎ　ｄｉｆｆｅｒｅｎｔ　ｒａｔｉｏｓ　ｗａｓ　ｃｏｎｄｕｃｔｅｄ　ａｔ　４９０℃ａｎｄ　０．８　Ｍ　ａ．Ｔｈｅ　ｒｅｓｕｌｔａｎｔ　ｃｏｋｅｓ　ｗｅｒｅ　ｅｖａｌｕａｔｅｄ　ｉｎ　ｔｅｒｍｓ　ｏｆ　ｔｈｅｉｒ　ａｎｉｓｏｔｒｏｐｉｃ　ｔｅｘｔｕｒｅ．Ａｃｃｏｒｄｉｎｇ　ｔｏ　ｔｈｅ　ｏｐｔｉｃａｌ　ｔｅｘｔｕｒｅ．ｔｈｅ　ｃｏｋｅｓ　ｃａｎ　ｂｅ　ｃｌａｓｓｉｆｉｅｄ　ｉｎｔｏ　４　ｇｒａｄｅｓ．Ｔｈｅ　００ａｒｓｅ　ａｎｄ　

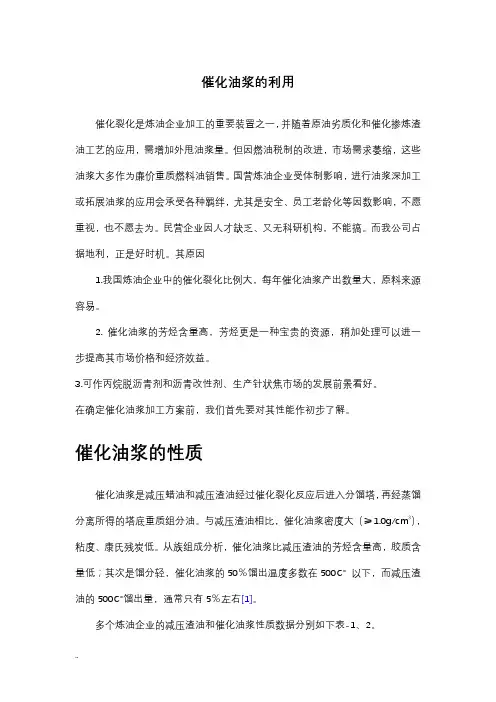

催化油浆的利用

催化裂化是炼油企业加工的重要装置之一，并随着原油劣质化和催化掺炼渣油工艺的应用，需增加外甩油浆量。但因燃油税制的改进，市场需求萎缩，这些油浆大多作为廉价重质燃料油销售。国营炼油企业受体制影响，进行油浆深加工或拓展油浆的应用会承受各种羁绊，尤其是安全、员工老龄化等因数影响，不愿重视，也不愿去为。民营企业因人才缺乏、又无科研机构，不能搞。而我公司占据地利，正是好时机。其原因

1.我国炼油企业中的催化裂化比例大，每年催化油浆产出数量大，原料来源容易。

2. 催化油浆的芳烃含量高，芳烃更是一种宝贵的资源，稍加处理可以进一步提高其市场价格和经济效益。

3.可作丙烷脱沥青剂和沥青改性剂、生产针状焦市场的发展前景看好。

在确定催化油浆加工方案前，我们首先要对其性能作初步了解。

催化油浆的性质

催化油浆是减压蜡油和减压渣油经过催化裂化反应后进入分馏塔，再经蒸馏分离所得的塔底重质组分油。与减压渣油相比，催化油浆密度大（≥1.0g/cm3），粘度、康氏残炭低。从族组成分析，催化油浆比减压渣油的芳烃含量高，胶质含量低；其次是馏分轻，催化油浆的50％馏出温度多数在500℃ 以下，而减压渣油的500℃馏出量，通常只有5％左右[1]。

多个炼油企业的减压渣油和催化油浆性质数据分别如下表-1、2。

表-1 减压渣油性质

组成，wt% 密度g/cm3 残炭

wt% s% N% 饱和烃芳香烃胶质、沥青质粘度

100℃mm2/s

安庆渣油 0.9815 15.50 29.30 30.10 40.60 719.84

济南渣油 0.9824 21.65 37.96 40.39

九江渣油 0.993 15.18 43.62 41.20 2286.00

表-2 催化油浆性质

组成，wt% 密度g/cm3 残炭

wt% s% N% 饱和烃芳香烃胶质、沥青质粘度

针状焦的技术进展

闫修谨张元岐李玉财历晓明

兖矿科蓝煤焦化有限公司山东济宁 272027

摘要：针状焦是富含芳烃重质油经予处理、延迟焦化和煅烧后生成的一种优质焦，主要用于高功率（HP）和超高功率（UHP）石墨电极的生产。世界上只有美国、日本等几个国家能生产，我国“六五”期间开始研制针状焦，十几年来经小试、中试和工业化生产，技术上取得了很大进展，但是，与世界先进水平相比仍存在很大差距。

关键词：针状焦中间相小球石墨电极技术进展

针状焦是二十世纪七十年代炭素材料中大力发展的一个优质炭种，它具有低热膨胀系数、低空隙度、低硫、低灰份、低金属含量、高导电率及易石墨化等一系列优点。其石墨化制品化学稳定性好，耐腐蚀、导热率高、低温和高温时机械强度良好，主要用于生产电炉炼钢用的石墨电极，在原子反应堆中用作高能中子减速材料，也用于火箭技术中。

1.针状焦种类及生产方法

针状焦即可用煤焦油生产，也可用石油生产。根据原料路线的不同，针状焦分为煤系和油系两种。两种针状焦的生产方法也有一定差异。

1.1针状焦的生成机理

经热处理后的针状焦原料试样，在偏光显微镜下观察，原来漆黑一团的重质油，竟然变成无数晶莹别致的小球，说明试样中有光学异向性的相，即在光学各向同性的基体中呈现一种液晶态光学异向性的中间相小球体，不稳定的中间相小球体是重质油由液相向固相转化过程中的一个中间过渡状态。

热处理温度上升，不稳定中间相小球体成长的同时，小球体数量也增加，最终球体之间产生合体(融并)。两个球体的融并是从处于球体接触点上的由芳香族合环平面组成的网面上相互插入开始的。融并后小球体体系达到平衡之前，新产生的小球体又将不断的融并，此时网面的排列规则性仅在小的范围内保持，在母液领域中网面的排列是无序的。随着球体的融并，已不在保持球状，而在较广的范围内显示出各向异性，为区别单一小球体，而称之为堆积中间相。

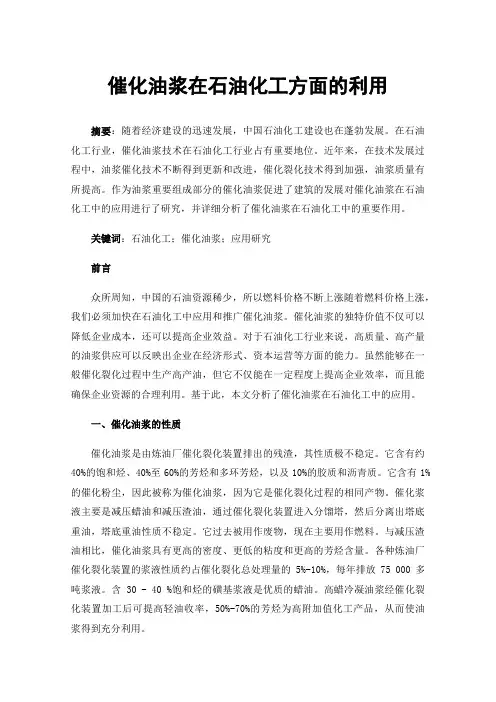

催化油浆在石油化工方面的利用
