兰炭技术指标.pptx
喷吹原料等
分；（6）灰熔融性温度；（7）
哈氏可磨性等
5 产品质量等级的划分
1
一级 v-1 ≤5.00
学海无 涯
挥发分（Vdaf） 二级 v-2
5.01～10.00
三级 v-3 10.01～15.00
一级
≤5.00
二级
5.01～ 6.00
三级
6.01～ 7.00
四级
7.01～ 8.00
灰分（Ad）/％ 五级 六级 七级 八级 九级 十级 十一级 十二级
5.4 固定碳（FCd） 固定碳（FCd）/％等级
一级 二级 三级 四级 五级 六级 七级 八级 九级 十级
＞
88.01～ 86.01～ 84.01～ 82.01～ 80.01～ 78.01～ 76.01～ 74.01～ ≤
90.00 90.00 88.00 86.00 84.00 82.00 80.00 78.00 76.00 74.00
13-25 6-13
混块兰炭
6-25/13-50/6-50
兰炭末
兰炭末
＜6
表 2 兰炭产品的主要用途和参考技术指标
产品类别
用途
参考技术指标
兰炭混
（1）灰分；（2）发热量；（3）
可用作燃料，气化原料、高炉 水分；（4）全硫；（5）挥发
喷吹原料等
分；（6）灰熔融性温度；（7）
哈氏可磨性等
可用作固定床气化原料
学海无涯
兰炭产品品种及等级划分 3. 1 兰炭 blue -coke
无黏结性或弱黏结性的高挥发份烟煤在中低温条件下干馏热解，得到的较低挥发份
的 固体炭质产品。
3. 2 兰炭混 raw blue -coke 不经过破碎和筛分的兰炭产品，一般粒度小于 50mm 或小于 80mm。
3. 3 兰炭块 sized blue -coke.经过破碎和筛分得到的粒度大于或等于 6mm 的兰炭产品。 3. 4 大块兰炭 large-slzed blue-coke .粒度大于 25mm 的兰炭产品。 3. 5 中块兰炭 medium-sized blue-coke.粒度介于 13mm～25mm 的兰炭产品。 3. 6 小块兰炭 small-sized blue-coke.粒度介于 6mm～13mm 的兰炭产品。 3. 7 混块兰炭 mixed-sized blue-coke 粒度介于 6mm～25mm,13mm～50mm 或 6mm～50mm 的兰炭。 3. 8 兰炭末 fine blue-coke . 粒度小于 6mm 的兰炭。 4 产品规格和分类Leabharlann 焦炭:指标类别
固定碳 FCd 发热量 Qgr,ad
灰份 A
挥发份 V 全水 H2O
硫S
一级冶金焦 〉86% 7300cal/kg 〈12%
〈1.9%
〈5%
〈0.6%
二级冶金焦 84.5-85% 7000cal/kg 〈13.5%
〈1.9%
〈6%
〈1%
2
1）粒度；（2）灰分；（3）灰 熔融性温度；（4）全硫；（5）
热稳定性等
兰炭块
可作为炭质还原剂用于铁合 金或电石生产
（1）粒度；（2）固定碳；（3） 灰分；（4）水分；（5）全硫； （6）磷；（7）Al2O3含量；（8）
电阻率等
兰炭末
（1）灰分；（2）发热量；（3）
可用作燃料，气化原料、高炉 水分；（4）全硫；（5）挥发
8.01～ 9.00
9.01～ 10.00
10.01～ 11.01～ 12.01～ 13.01～ 14.01～ ＞15.00
11.00 12.00 13.00 14.00 15.00
一级 S-1 0～0.30
硫分（St,d）/％
二级 S-2
三级 S-3
0.31～0.50
0.51～0.75
四级 S-4 0.76～1.00
兰炭产品按其粒度、用途和技术要求划分为 3 类共 6 个品种。 兰炭的主要产品类别和品种见表 1。表 2 给出了兰炭产品的主要用途和有关参考技 术指标，生产者和用户可根据预期用途选拔。
表 1 兰炭产品的主要类别和品种
产品类别
品种
粒度
兰炭混
兰炭混 大块兰炭
＜50, ＜80 ＞25
兰炭块
中块兰炭 小块兰炭
兰炭物料平衡消耗指标知识交流
兰炭物料平衡消耗指
标
物料平衡消耗指标
1.原煤消耗按矸石含量10%计算
2.煤干馏消耗按精煤量： 1.65t/t兰炭
3.煤干馏消耗煤气量： 450Nm3/t煤
4.镁及镁合金煤气消耗量： 17550Nm3/tMg
折合标准煤消耗量： 5t/tMg
5.白云石消耗： 11.5t/tMg
6.还原剂消耗：（硅铁） 1.1t/tMg
7.萤石消耗： 0.1t/tMg
8.溶剂消耗： 0.15t/tMg
9.金属镁电耗： 1950kw.h/t
10.发电消耗折合标准煤： 326×10-6t/kw.h
11.煤干馏水耗： 0.35m3/t产品
12.煤干馏电耗： 30kw.h/t产品
13.煤焦油加氢H2耗： 556Nm3/t煤焦油
14.煤焦油加氢水耗： 3.22m3/t煤焦油
15.煤焦油加氢电耗： 188kw.h/t煤焦油
16.生产电石兰炭的消耗： 0.7t/t电石
17.净煤气成分： 23%H2， 40%N2
18.镁质水泥含镁 15%-20%（-25%）
19. 1kg 标准煤热量：7000 kcal
1kg 煤矸石热量：2500 kcal（按标准煤的35%）
1kg 兰炭热量：6800 kcal
1Nm3煤气热量：2000 kca l
1KWh=3.6×106J
1W=1J/s
20.回炉煤气热值 7524～8360kJ/Nm3
21.合格煤筛出的粉煤按10%，原煤筛出的煤矸石可按10%。
烧烤用兰炭标准
烧烤用兰炭标准本标准旨在规定烧烤用兰炭的质量要求和检验方法，以确保其符合安全和环保要求，并为消费者提供可靠的使用指导。
●原料要求兰炭应由特定种类的木材、植物残留物或其他生物质原料经过热解或气化工艺制得。
原料应无有害物质含量，并符合国家相关标准。
●外观要求兰炭应为颗粒状或块状，表面无明显的杂质、黑点、焦油等污染物质。
颗粒或块状应均匀，无过粗或过细现象。
颜色应为黑色或深褐色。
●物理性能要求兰炭的物理性能应符合以下要求：●颗粒大小：应有一定的颗粒分布，平均颗粒直径应在1-3毫米之间。
●耐久性：兰炭应能在烧烤时承受高温、低氧和高湿度的环境，不出现裂纹、变形等现象。
●热稳定性：兰炭应能在高温下保持稳定，不产生烟雾和异味。
●灰分：兰炭的灰分应低于5%。
化学性能要求兰炭的化学性能应符合以下要求：●含碳量：应大于80%，以保证燃烧效率。
●含氢量：应小于3%，以降低燃烧时的烟尘和异味。
●含氧量：应小于10%，以防止燃烧时产生过多的烟雾。
●挥发分：应小于10%，以保持燃烧的稳定性。
●硫分：应小于0.5%，以减少燃烧时产生的二氧化硫等有害气体。
安全性要求兰炭应符合国家相关安全标准，如烟尘排放、一氧化碳含量等应符合环保要求。
生产过程中不得添加对人体有害的化学物质。
此外，兰炭不应含有未经控制的易燃物质，以确保安全使用。
在使用过程中，应遵循安全操作规程，避免直接接触火源，以免造成烫伤或其他伤害。
使用方法使用兰炭进行烧烤时，首先应将兰炭点燃并等待其充分燃烧至无烟状态。
在烧烤过程中，应保持兰炭堆的通风良好，以确保充分燃烧。
同时，应根据需要控制火候，避免过热或过冷。
当需要更换兰炭时，应先熄灭剩余的兰炭并妥善处理，再添加新的兰炭并点燃。
在使用过程中，应注意保持环境卫生，避免污染食品和环境。
兰炭生产工艺及参数指标

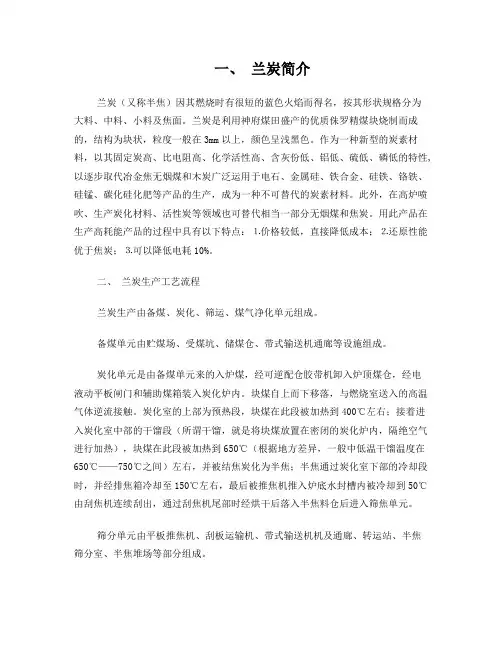

一、兰炭简介兰炭（又称半焦）因其燃烧时有很短的蓝色火焰而得名，按其形状规格分为大料、中料、小料及焦面。
兰炭是利用神府煤田盛产的优质侏罗精煤块烧制而成的，结构为块状，粒度一般在3mm以上，颜色呈浅黑色。
作为一种新型的炭素材料，以其固定炭高、比电阻高、化学活性高、含灰份低、铝低、硫低、磷低的特性,以逐步取代冶金焦无烟煤和木炭广泛运用于电石、金属硅、铁合金、硅铁、铬铁、硅锰、碳化硅化肥等产品的生产，成为一种不可替代的炭素材料。
此外，在高炉喷吹、生产炭化材料、活性炭等领域也可替代相当一部分无烟煤和焦炭。
用此产品在生产高耗能产品的过程中具有以下特点：⒈价格较低，直接降低成本；⒉还原性能优于焦炭；⒊可以降低电耗10%。
二、兰炭生产工艺流程兰炭生产由备煤、炭化、筛运、煤气净化单元组成。
备煤单元由贮煤场、受煤坑、储煤仓、带式输送机通廊等设施组成。
炭化单元是由备煤单元来的入炉煤，经可逆配仓胶带机卸入炉顶煤仓，经电液动平板闸门和辅助煤箱装入炭化炉内。
块煤自上而下移落，与燃烧室送入的高温气体逆流接触。
炭化室的上部为预热段，块煤在此段被加热到400℃左右；接着进入炭化室中部的干馏段（所谓干馏，就是将块煤放置在密闭的炭化炉内，隔绝空气进行加热），块煤在此段被加热到650℃（根据地方差异，一般中低温干馏温度在650℃——750℃之间）左右，并被结焦炭化为半焦；半焦通过炭化室下部的冷却段时，并经排焦箱冷却至150℃左右，最后被推焦机推入炉底水封槽内被冷却到50℃由刮焦机连续刮出，通过刮焦机尾部时经烘干后落入半焦料仓后进入筛焦单元。
筛分单元由平板推焦机、刮板运输机、带式输送机机及通廊、转运站、半焦筛分室、半焦堆场等部分组成。
煤气净化单元：从炭化炉顶出来的粗煤气经过集气槽。
经电捕焦器、氨水处理，分离出焦油。
（下图如果看不懂，给我打电话，我详细给您讲解）三、能源发展公司兰炭参数指标我公司生产兰炭的主要技术指标见下表：固定碳挥发份灰分全水分粒度磷硫大料≥83%≤9%≤8%16.3% ＞40mm中料≥84%≤8%≤8%16.2% 18至40mm小料≥82%≤9%≤9%16.8% 5 至18mm焦面≥80%≤10%≤10%16.4% ＜5mm上表空间有限，故将磷、硫含量在此列出：磷含量≤0.3%；硫含量≤0.0015%由于兰炭多用为冶金还原剂及化学反应基本原料（生产电石的基本原料），极少用于动力燃料，故暂时无有关发热量的相关数据，待查后另行告知于您。
兰炭厂质量技术汇总.pptx
1、质量趋势图 2、产量趋势图
质量趋势图
• 影响产品质量的因素 • 1、原材料质量不合格，主要表现为灰分过高，固定碳过
低； • 2、炉体设计影响调火，表现为炉体泄露严重，倒焦口易
烧伤（1#、2#炉因炉墙烧毁，倒焦口烧毁已经排空检修， 其它炉体仍存在此类故障）； • 3、水循环系统换热效果差，凉水塔和一台换热器在夏季 只能将冷环氨水及热环氨水降温5℃，导致水温过高焦油 分离不彻底； • 4、煤气冷却效果差，水循环洗涤系统因换热效果不佳至 煤气冷却效果差，夏季煤气温度过高，影响剩余煤气热值 及除湿，煅烧石灰煤气稳定性变差； • 5、辅助生产设施设备因备品备件不到位影响生产严重， 表现为废水处理站故障因备料不到位无法修复，剩余氨水 无法处理至水循环换热效果差，氧分析仪备件及返修件长 期无法到位，至电捕焦运行安全无法保证，其他辅助设备 备件仍存在此类问题严重影响设备正常运作。
• 6、Almost any situation---good or bad---is affected by the attitude we bring to. ----Lucius Annaus Seneca差不多任何一种处境---无论是好是坏---都受到我们对待处境态度的影响。11时3分11时3分5Aug-208.5.2020
• •
T H E E N D 8、For man is man and master of his fate.----Tennyson人就是人，是自己命运的主人11:0311:03:108.5.2020Wednesday, August 5, 2020
9、When success comes in the door, it seems, love often goes out the window.-----Joyce Brothers成功来到门前时，爱情往往就走出了窗外。 11:038.5.202011:038.5.202011:0311:03:108.5.202011:038.5.2020
60万吨兰炭生产工艺培训课件
始的SJ一工型发展到现在的SJ-Vll型。
SJ-耀低温干馏炉是目前兰炭生产的优良炉 型，不但投资少、产量大而且好操作，另 外，在提高了焦油收率的同时，也解决了 喷孔结疤和炉内挂渣的问题。
1.1.1 低温干馏炉的结构 SJ-Vll型低温干馏炉基本构造见图 炉子截面:3000x5900mm，干馏段高(即花 墙喷孔至阵伞边的距离)为7020mm，炉 子有效容积91.1m3。距炉项I.I m处设置 集气阵伞，采用5条布气墙(四条完整花墙、 二条半花墙)，花墙总高3210mm。
面煤仓密封储存，通过放料装置装车外运。 大于80mm的块煤送破碎机破碎，块度在20150mm的块煤由皮带机送到干馏炉顶的轨道 可逆式皮带，操作可逆式皮带对6座炉定时加 料，确保炉顶辅助煤箱常满和煤斗存煤不低
于设定的料位最低线。皮带全高架走廊式封 闭，.2.2炭化工段 1.炭化工段主要设施和设备. SJ-低温干馏方炉、集气阵伞、钢结构炉顶盖、
(4)文丘里塔选用11根文丘里管;:文丘管的
作用是增加气液之间的接触，达到提高 焦油回收率的目的。选用11根文丘里管
不但可以简化文丘里塔的瓤，而宜只需
用一台水泵进行热水循环。一般，文丘 里文氏管的喉管气速取15-20m/s为宜。 喷头安装位置距喉管200mm喷头的水压 >14.7KPa，每个文丘里管的喷水量5.2. m3/.h。通过生产实践证明，在文丘里管 塔内大约80%焦油被洗脱。
4)煤炭日处理量严格控制在设计允许范 围。以5万吨/年的干馏炉为例，每小时 煤炭处理量为11吨。小于设计量时会引 起炉顶温度升高，而超过设计量又会影
响干馏效果，故需加煤工严格控制加料 速度，一般每半小时加一斗煤。
兰炭常用质量指标完整版
兰炭常用质量指标标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]兰炭基础知识及用途2010-07-28 16:38:35.0 来源：中国联合钢铁网分享到：QQ空间新浪微博腾讯微博微信.Umetal专稿：兰炭利用神府煤田盛产的优质侏罗精煤块烧制而成的，作为一种新型的炭素材料，以其固定炭高、比电阻高、化学活性高、含灰份低、铝低、硫低、磷低的特性,以逐步取代冶金焦而广泛运用于电石、铁合金、硅铁.碳化硅等产品的生产，成为一种不可替代的炭素材料。
兰炭(人们也称半焦、焦炭)，结构为块状，粒度一般在3mm以上，颜色呈浅黑色，目前，兰炭主要有两种规格：一是土炼兰炭，二是机制兰炭;尽管两种规格的兰炭用的是同一种优质精煤炼制而成，但因生产工艺和设备的不同，其成本和质量也大不一样。
一、土炼兰炭七十年代末，由于当时的交通、运输、投资资金等制约因素，煤矿将难以销售的块煤在平地堆积，用明火点燃，等烧透后用水熄灭而制成兰炭，尽管生产工艺简单、落后，但因为煤质优良，其产品还是为广大用户所认可，并且在电石、铁合金生产中已经成为一种不可替代的优质炭素材料，这种土法冶炼的兰炭我们称之为：“土炼兰炭”。
土炼兰炭因其生产工艺简单、落后，而且人工操作只能依靠经验观察火候灭火，因此质量不能稳定，一般情况下固定炭只能保证在 82％左右,但因其生产工艺简单，所以投资较少，生产成本低，销售价格也相对低廉，但因为其浪费资源，污染环境，于本世纪初开始逐渐停止生产。
二、机制兰炭到了九十年代，治理环境、减少污染、节能降耗已经成为人们的共识，国家在这方面专门出台了一系列法律、法规，因此采用机械化炉窑生产工艺生产兰炭已被当地政府提到议事日程上来，并且已经为大多数生产者所接受并已逐渐形成规模。
由于采用了先进的干馏配烧工艺，固定炭比土炼兰炭提高了5-10个百分点，灰分和挥发份降低了3?D5个百分点，由于炉内装有可控的测温设备，所以质量比较稳定，用回收的煤气二次发火燃烧烘干所生产的兰炭，使水分降低，而且机械强度也较土炼兰炭有了明显的提高。
兰炭用煤指标
100-120℃时,所含水分基本脱除,300度时,发生热解,高于300度时,开始大量析出挥发分,包括焦油成分.焦油形成于550度左右,故510-600度为低温干馏适宜温度.当煤料温度高于600度时,如提高干馏温度,则半焦和焦油产出率降低,煤气产出量增加.煤粒不宜过大,否则内外温度差过高导致炭化时间过长,且内部达到热解温度使得挥发分煤焦油等析出时,由于外表温度过高而发生二次热解,组成发生变化,形成气态和固态物,同时由于挥发物向外部析出时阻力增加,导致停留时间过长也会加深了二次热解.直立炭化炉是炼焦系统核心部分,炉体结构复杂,各结构部位的管、孔、洞、沟、柱、缝隙密布，耐火砖砌筑量大，砖型繁多，质量要求严格，施工困难贮槽的基础开挖及回填，水池开挖、主厂房及炭化炉基础开挖、设备基础土方开挖，地下工程施工完成后土方回填质量容易忽视。
炭化炉厂房基础工程和主体框架、贮槽环梁基础、水池、设备基础混凝土施工难度较大，混凝土质量对设备安稳运行起决定作用。
储罐、气柜安装应防止变形炭化炉及主厂房、炉顶料仓、输煤栈桥、煤气上升管、桥管、文式塔、旋板塔高处作业多，施工现场狭小，交叉作业多。
带式输送机等散件到货后，现场组装施工经常遇到意想不到问题。
兰炭气易爆有毒，必须注意管道施工质量。
加强施工队管理，注意素质审查。
加强图纸审查，尽量将问题在施工前发现并解决。
耐火材料进场加强管理，业主工厂检验，材料入库，批量和抽检，预砌筑，公差分析，炉前检查，配列上墙，砌筑检查。
耐火泥浆搅拌工序管理应严格。
重点控制泥浆稠度与粘结时间，炭化炉开工前，应严格做好耐火泥浆试验，确保稠度和粘结时间、加水量及添加剂用量。
炭化炉开工后，除批量实验外，按泥浆搅拌程序，每罐泥浆都要做粘稠度和粘结时间试验，并按泥浆牌号、使用部位挂牌上炉，详细记录。
同时根据泥浆性能的因素关联图，严格控制添加剂用量，一律采用天平称量，确保泥浆使用性能处于可控状态。
每次更换泥浆牌号，需要搅拌机、大小灰盒、灰桶等工具、机具清洗干净，严禁混用。
兰炭常用质量指标
兰炭基础知识及用途2010-07-28 16:38: 来源：中国联合钢铁网分享到：QQ空间新浪微博腾讯微博.Umetal专稿：兰炭利用神府煤田盛产的优质侏罗精煤块烧制而成的，作为一种新型的炭素材料，以其固定炭高、比电阻高、化学活性高、含灰份低、铝低、硫低、磷低的特性,以逐步取代冶金焦而广泛运用于电石、铁合金、硅铁.碳化硅等产品的生产，成为一种不可替代的炭素材料。
兰炭(人们也称半焦、焦炭)，结构为块状，粒度一般在3mm以上，颜色呈浅黑色，目前，兰炭主要有两种规格：一是土炼兰炭，二是机制兰炭;尽管两种规格的兰炭用的是同一种优质精煤炼制而成，但因生产工艺和设备的不同，其成本和质量也大不一样。
一、土炼兰炭七十年代末，由于当时的交通、运输、投资资金等制约因素，煤矿将难以销售的块煤在平地堆积，用明火点燃，等烧透后用水熄灭而制成兰炭，尽管生产工艺简单、落后，但因为煤质优良，其产品还是为广大用户所认可，并且在电石、铁合金生产中已经成为一种不可替代的优质炭素材料，这种土法冶炼的兰炭我们称之为：“土炼兰炭”。
土炼兰炭因其生产工艺简单、落后，而且人工操作只能依靠经验观察火候灭火，因此质量不能稳定，一般情况下固定炭只能保证在 82％左右,但因其生产工艺简单，所以投资较少，生产成本低，销售价格也相对低廉，但因为其浪费资源，污染环境，于本世纪初开始逐渐停止生产。
二、机制兰炭到了九十年代，治理环境、减少污染、节能降耗已经成为人们的共识，国家在这方面专门出台了一系列法律、法规，因此采用机械化炉窑生产工艺生产兰炭已被当地政府提到议事日程上来，并且已经为大多数生产者所接受并已逐渐形成规模。
由于采用了先进的干馏配烧工艺，固定炭比土炼兰炭提高了5-10个百分点，灰分和挥发份降低了3?D5个百分点，由于炉内装有可控的测温设备，所以质量比较稳定，用回收的煤气二次发火燃烧烘干所生产的兰炭，使水分降低，而且机械强度也较土炼兰炭有了明显的提高。
兰炭化验指标表达式
兰炭化验指标表达式
兰炭化验是一种重要的石油化学检测。
它不仅能测定石油中重要的物理指标，还能提供关于石油组分的重要信息。
为了诊断出石油组分中有害物质的存在，以及了解石油组分的结构，兰炭化验成为一项必不可少的检测。
兰炭化验主要是通过固氮度、碱度、粗炭和活性碳的测定，来确定石油的质量，并判断其特性。
固氮度测定是对石油中细菌类型的测定，可以查明石油中是否存在潜在的有害菌落，以及细菌的种类。
碱度测定是检测石油中的碱性物质，是石油受到有害物质的污染的指标之一。
粗炭测定是检测石油中所含有晶体，是石油经过精炼加工时得到的结果之一。
活性碳是石油中加入的一种活性物质，可以有效地防止石油中的污染，并能部分消除石油中的有害物质。
兰炭化验结果的准确性取决于样品的正确收集和准确的化验技术。
样品要及时收集，以保证样品完整无损，以及采集合适量的样品，以准确反映样品特性。
正确的化验技术需要相应的仪器和设备，并且需要操作人员具备良好的技术。
此外，兰炭化验结果也可以用表达式来表示，从而更好地描述石油中的物质成分。
常用的兰炭化验表达式有：
（1）氮氧化物指数（NOI）=氮的百分比/氧的百分比；
（2）氧碳比（OCR）=氧的百分比/碳的百分比；
（3）碱度系数（BC）=碱的百分比/碳的百分比。
由于兰炭化验能够提供重要的石油检测信息，它不仅用于检测石
油和天然气，还可以用于检测各种化工产品，例如润滑油，溶剂油，发动机油等。
综上所述，兰炭化验是一种重要的化学检测，可以通过表达式来确定石油的质量，从而为石油行业提供重要的支持。
兰炭--陕西地方标准
兰炭-陕西省地方标准刖言本标准与DB61/362-2005《兰炭》相比，主要变化如下：——保留了原标准中兰炭作为燃料使用的部分，修改了部分技术指标；——增加了兰炭作为原料使用时的技术要求，所规定技术要求是在考虑到合理利用煤炭资源、增加产品使用范围的基础上提出。
本标准的检测方法引用部分煤炭及焦炭的检测方法。
本标准为条文强制。
本标准的附录A和附录B为规范性附录。
本标准由陕西省质量技术监督局提出。
本标准由陕西省质量技术监督局归口。
本标准起草单位：陕西省能源质量监督检验所，陕西煤化工技术工程中心有限公司，陕西省冶金工程技术研究中心，陕西神木县三江煤化工公司。
本标准主要起草人：魏国庆、张军民、赵西成、薛晓宏、郝发潮、宋永辉、甘建平、尚文志。
本标准委托陕西省能源质量监督检验所负责解释。
本标准2005年首次发布，2008年xx月第一次修订。
附录A兰炭A.1范围本标准规定了兰炭的质量要求、采样、制样及检验方法、检验规则、判定规则以及运输与储存。
本标准适用于铁合金、电石、化肥及高炉喷吹、气化、烧结等行业和生产领域作为原料使用的兰炭。
适用于作为锅炉燃料及民用燃料使用的兰炭。
A.2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 213 煤的发热量测定方法GB/T 214 煤中全硫的测定方法GB/T 216 煤中磷的测定方法GB/T 220 煤对二氧化化碳化学反应性的测定方法GB/T 476 煤的元素分析方法GB/T 1574 煤灰成分分析方法GB/T 1997 焦炭试样的采取和制备GB/T 2001 焦炭工业分析测定方法GB/T 9977 焦化产品术语YB/T 035 焦炭电阻率的测定方法A.3术语A.3.1 兰炭(Lantan)兰炭是低变质程度的烟煤进行低温干馏以后所得到的固体产物。
