液力变矩器油温过高及排除措施的探讨
推土机变速器、变矩器油温过高的诊断与排除

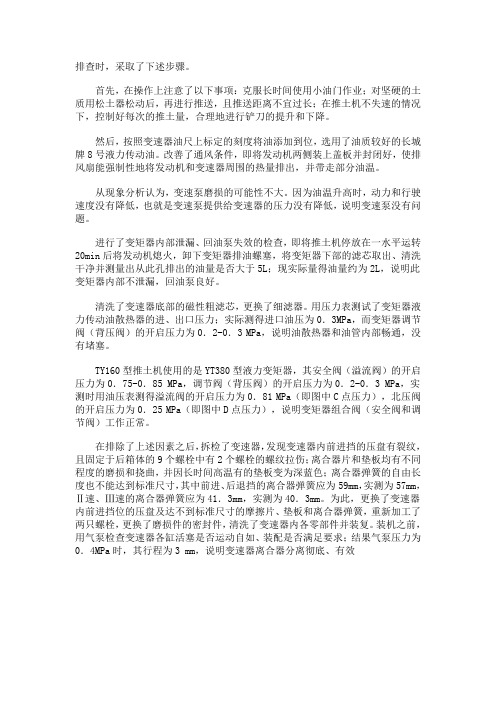

排查时，采取了下述步骤。
首先，在操作上注意了以下事项：克服长时间使用小油门作业；对坚硬的土质用松土器松动后，再进行推送，且推送距离不宜过长；在推土机不失速的情况下，控制好每次的推土量，合理地进行铲刀的提升和下降。
然后，按照变速器油尺上标定的刻度将油添加到位，选用了油质较好的长城牌8号液力传动油。
改善了通风条件，即将发动机两侧装上盖板并封闭好，使排风扇能强制性地将发动机和变速器周围的热量排出，并带走部分油温。
从现象分析认为，变速泵磨损的可能性不大。
因为油温升高时，动力和行驶速度没有降低，也就是变速泵提供给变速器的压力没有降低，说明变速泵没有问题。
进行了变矩器内部泄漏、回油泵失效的检查，即将推土机停放在一水平运转20min后将发动机熄火，卸下变矩器排油螺塞，将变矩器下部的滤芯取出、清洗干净并测量出从此孔排出的油量是否大于5L；现实际量得油量约为2L，说明此变矩器内部不泄漏，回油泵良好。
清洗了变速器底部的磁性粗滤芯，更换了细滤器。
用压力表测试了变矩器液力传动油散热器的进、出口压力；实际测得进口油压为0．3MPa，而变矩器调节阀（背压阀）的开启压力为0．2-0．3 MPa，说明油散热器和油管内部畅通，没有堵塞。
TY160型推土机使用的是YT380型液力变矩器，其安全阀（溢流阀）的开启压力为0．75-0．85 MPa，调节阀（背压阀）的开启压力为0．2-0．3 MPa，实测时用油压表测得溢流阀的开启压力为0．81 MPa（即图中C点压力），北压阀的开启压力为0．25 MPa（即图中D点压力），说明变矩器组合阀（安全阀和调节阀）工作正常。
在排除了上述因素之后，拆检了变速器，发现变速器内前进挡的压盘有裂纹，且固定于后箱体的9个螺栓中有2个螺栓的螺纹拉伤；离合器片和垫板均有不同程度的磨损和挠曲，并因长时间高温有的垫板变为深蓝色；离合器弹簧的自由长度也不能达到标准尺寸，其中前进、后退挡的离合器弹簧应为59mm，实测为57mm，Ⅱ速、Ⅲ速的离合器弹簧应为41．3mm，实测为40．3mm。
