液力变矩器的故障检测与维修方法
液力变矩器故障检修
液力变矩器的故障与检修
1. 涡轮花键 1) 现象：前后档不走，但油压正常。 2) 检查：拆检，目视检查即可。
• 2. 单向离合器 • 1) 现象：车辆加速起步无力，不踩加速踏板车辆不走， 但车辆行驶起来之后换挡正常，发动机功率正常，失 速转速比正常值低400～800rpm。 • 2) 检查 • 用专用工具插入油泵驱动毂和 • 单向离合器外座圈的槽口中。 • 然后用手指压住单向离合器的 • 内座圈并转动它。 • 检查是否顺时针转动平稳而逆 • 时针方向锁止。
• 2. 油泵检查 • 从动轮与泵体之间的间隙 • 0.07-0.15mm，max: 0.3mm
• 从动轮齿顶与月牙板之间的间隙 0.11-0.14mm，max: 0.3mm
• 主动轮与从动轮的侧隙 0.02-0.05mm，max: 0.3mm 如果不正常，换总成。
油泵使用注意事项 • 发动机不工作，油泵不转，自动变速器无 油压，即使在D位和R位，也不能靠推车起 动发动机。 • 长距离拖车时，由于齿轮系统无润滑油， 磨损会加剧，因此要求车速慢、距离短。 如丰田，30km/h，80km；奔驰，50km/h， 50km.
• 制动器检修
• 检查制动带是否破裂、过热、不均匀磨损、表 面剥落等情况，如果有任何一种，制动带都应 更换。 • 检查制动鼓表面是否有污点、划伤、磨光、变 形等缺陷。 • 制动器装配后要调整工作间隙，原因与离合器 间隙的调整是一样的。方法是：将调整螺钉上 的锁紧螺母拧松并退回大约五圈，然后用扭力 扳手按规定转矩将调整螺钉拧紧，再按维修手 册的要求将调整螺钉退回一定圈数，最后用锁 紧螺母紧固。
3) 液力变矩器内部干涉的检查 主要指导轮和涡轮、导轮和泵轮之间的干涉。如 果有干涉，液力变矩器运转时会有噪声。 a. 导轮和涡轮之间的干涉检查
农业机械中液力变矩器的常见故障排除与检查维护
农业机械中液力变矩器的常见故障排除与检查维护液力变矩器在农业机械使用中发挥调速、变矩作用时，也会产生各种故障，且故障诊断排除较为复杂。
文章以大型农业机械中传动装置液力变矩器为例，分析农业机械液力变矩器在使用过程中的产生故障原因，制定解决方法，并对其日常维护检查提出看法。
标签：农业机械；液力变矩器；故障诊断；检查维护引言在现如今的农业生产中，运用的农业机械种类较多，较常见的有：耕种机械、植保机械、动力机械（拖拉机）、收获机械、灌溉机械、运输及装载机械等。
在国内，这些大型的农机装备已向自动化、综合化、一体化、智能化发展，动力装置的性能好坏直接影响作业质量，而传统的变速箱不能实现无极调速、变矩，这给操作性和灵敏性带来局限[1][2][3]。
液力变矩器的合理使用可以有效地实现农业机械对操作性和灵敏性的综合性能的要求。
由于农业机械工作环境较为恶劣，一旦液力变矩器发生故障，将影响机械正常作业，如发现故障应及时修复，保证其正常使用性能；文章以大型农业机械中传动装置液力变矩器为例，分析农业机械液力变矩器在使用过程中的产生故障的原因，制定解决方法，并对其日常维护检查提出看法。
1 液力变矩器常见故障及排除方法在实际操作使用中液力变矩器的故障一般分为以下几种：涡轮部分不转动、涡轮轴输出力矩不足、油压过高、油压过低、产生噪声、漏油量加大。
涡轮部分不转动故障可能有以下两个原因：一是油面低，吸入空气，二是与发动机的连接部分损坏。
针对以上两种故障原因可相对应采取的解决方法有：（1）补充油、排气；（2）拆卸后处理。
涡轮轴输出力矩不足故障原因：（1）油面低；（2）进油压力过低，产生气泡；（3）导轮上单向离合器不能锁紧；（4）叶轮间互相摩擦；（5）发动功率不足。
对应解决方法：（1）补充油；（2）将进口压力阀拆卸修理；（3）拆卸修理或更换单向离合器；（4）拆卸修理，检查轴承间隙；（5）修理发动机。
油压过高故障原因：（1）压力阀调整过高；（2）管道堵塞；（3）变矩器内油路堵塞。
液力变矩器故障处理
液力变矩器故障处理液力变矩器是一种常见的汽车变速器元件，它的主要功能是在驱动轮与发动机之间传递动力，并调节汽车的速度。
然而，由于长期使用或其他原因，液力变矩器可能会出现故障。
本文将介绍液力变矩器常见的故障原因和处理方法。
1. 液力变矩器故障的分类液力变矩器故障可以分为三类：液力传动系统故障、离合器故障和液力传动系统内部故障。
接下来将分别介绍这三类故障的原因和处理方法。
1.1 液力传动系统故障液力传动系统故障一般是由于液力变矩器中的液压系统出现问题导致的。
常见的故障原因包括：•液压油漏损：如果液力变矩器的液压油泄漏，会导致液压系统无法正常工作，从而引发故障。
解决方法是检查液压系统的密封性，修复或更换泄漏部件。
•液压油污染：如果液压油中杂质过多，会导致液力变矩器液压系统阻塞或故障。
解决方法是定期更换液压油，并确保使用高质量的液压油。
•液力传动系统压力异常：如果液力变矩器液压系统的压力异常高或异常低，会导致液力变矩器无法正常工作。
解决方法是调整液压系统的压力，确保在正常范围内。
1.2 离合器故障液力变矩器中的离合器是控制变矩器工作状态的重要组件，如果离合器出现故障，会导致变矩器无法正常工作。
常见的故障原因包括：•离合器片磨损：长期使用后，液力变矩器中的离合器片可能会磨损，导致离合器失效。
解决方法是更换磨损的离合器片，并定期检查离合器的磨损情况。
•离合器调整不当：如果离合器调整过紧或过松，都会导致液力变矩器无法正常工作。
解决方法是根据制造商的建议，正确调整离合器的间隙。
•离合器片异物堵塞：有时，液力变矩器中的离合器片可能会被异物堵塞，导致离合器无法连接。
解决方法是清除离合器片上的异物，并保持离合器清洁。
1.3 液力传动系统内部故障液力传动系统内部故障是指液力变矩器内部的组件出现故障。
常见的故障原因包括：•变矩器泵叶片磨损：如果液力变矩器的泵叶片磨损，会导致液力变矩器无法正常工作。
解决方法是更换磨损的泵叶片，并定期检查泵叶片的磨损情况。
液力变矩器的故障检测与维修
液力变矩器的故障检测与维修液力变矩器是一种常见的动力传动装置，在机械设备中起着很重要的作用。
然而，由于工作环境的影响和长期的使用，液力变矩器也会出现一些故障。
本文将介绍液力变矩器的故障检测与维修方法，以帮助读者更好地管理和维护液力变矩器。
一、液力变矩器的工作原理液力变矩器是利用液体在转速差的作用下转变机械转矩的动力传动装置。
它主要由泵轮、涡轮和导向叶轮组成，通过液体的动量传递和流体的摩擦转换，实现输入和输出轴的转速调节和转矩变化。
液力变矩器的工作原理可以简单归纳为以下几个阶段：1.泵轮的工作阶段：液力变矩器的输入轴带动泵轮旋转，泵轮中的叶片将液体从泵轮轴心向外投掷，产生高速旋转的液体流动。
2.涡轮的工作阶段：液体流动冲击涡轮叶片，使涡轮开始转动。
与此同时，液体流动将涡轮产生的转动动能传递到输出轴。
3.导向叶轮的工作阶段：导向叶轮起到调节流体流动方向和速度的作用。
它将液体流动重新定向，并将其重新投入到泵轮中，形成循环。
这种循环过程中，液体的流动和动能传递不断进行，使输入轴和输出轴之间实现转速和转矩的变化。
液力变矩器具有启动平缓、承载能力强等优点，广泛应用于大型机械设备中。
二、液力变矩器的故障检测当液力变矩器出现故障时，往往会导致设备运行不稳定或无法正常工作。
因此，及时检测和排除液力变矩器故障非常重要。
液力变矩器的常见故障有以下几种：1.液力变矩器的温度升高：液力变矩器在工作过程中会有一定的能量损耗，造成内部温度升高。
如果温度过高，会导致液力变矩器无法正常工作。
因此，及时检测液力变矩器的温度是否正常，并采取措施降低温度是非常重要的。
2.液力变矩器的漏油现象：液力变矩器在运行过程中如果出现漏油现象，则会导致液力变矩器的工作效率下降。
因此，检查液力变矩器的密封性能，及时排除漏油问题是关键。
3.液力变矩器的转速波动：液力变矩器在工作时，如果转速存在波动，会导致设备运行不稳定。
因此，及时检测液力变矩器的转速波动问题，并采取相应的措施进行修复是非常必要的。
2024年液力变矩器故障的处理
2024年液力变矩器故障的处理
1. 检查液力变矩器油液：首先，检查液力变矩器油液的质量和量是否正常。
如果油液变黑或出现异味，可能是需要更换油液或进行清洗。
此外，如果油液量过低，也可能会导致液力变矩器故障。
2. 检查冷却系统：液力变矩器通常需要通过冷却系统来保持正常工作温度。
确保冷却系统正常运行，如冷却水泵是否正常工作、散热器是否清洁等。
3. 检查过滤器：液力变矩器油液中可能会存在杂质，因此检查和清洗过滤器是重要的。
过滤器的堵塞可能会影响油液流动和液力变矩器的正常工作。
4. 检查喷射器/喷油器：液力变矩器内部有喷射器或喷油器，用于调节油液压力和流量。
检查喷射器是否堵塞或损坏，必要时进行清洗或更换。
5. 检查液力变矩器离合器：液力变矩器常常与离合器组合使用，用于传输动力。
检查离合器是否损坏或磨损，必要时进行维修或更换。
请注意，以上仅为一般的建议，请根据具体情况进行故障处理。
如果您需要更详细或专业的指导，建议请故障处理专家或维修人员进行检查和维修。
第 1 页共 1 页。

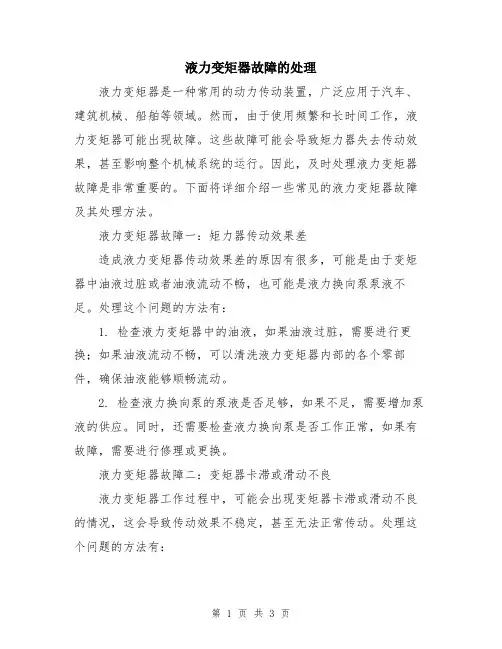

液力变矩器故障的处理
液力变矩器故障的处理液力变矩器是一种常用的动力传动装置，广泛应用于汽车、建筑机械、船舶等领域。
然而，由于使用频繁和长时间工作，液力变矩器可能出现故障。
这些故障可能会导致矩力器失去传动效果，甚至影响整个机械系统的运行。
因此，及时处理液力变矩器故障是非常重要的。
下面将详细介绍一些常见的液力变矩器故障及其处理方法。
液力变矩器故障一：矩力器传动效果差造成液力变矩器传动效果差的原因有很多，可能是由于变矩器中油液过脏或者油液流动不畅，也可能是液力换向泵泵液不足。
处理这个问题的方法有：1. 检查液力变矩器中的油液，如果油液过脏，需要进行更换；如果油液流动不畅，可以清洗液力变矩器内部的各个零部件，确保油液能够顺畅流动。
2. 检查液力换向泵的泵液是否足够，如果不足，需要增加泵液的供应。
同时，还需要检查液力换向泵是否工作正常，如果有故障，需要进行修理或更换。
液力变矩器故障二：变矩器卡滞或滑动不良液力变矩器工作过程中，可能会出现变矩器卡滞或滑动不良的情况，这会导致传动效果不稳定，甚至无法正常传动。
处理这个问题的方法有：1. 检查液力变矩器中的离合器片是否磨损严重，如果需要，需要进行更换。
同时，还需要检查液力变矩器中的其它零部件是否有磨损或损坏的情况，如果有，需要进行修理或更换。
2. 检查液力变矩器中的油液是否充足，如果油液不足，会导致液力变矩器的工作不稳定。
需要增加油液的供应，并确保油液的流动畅通。
液力变矩器故障三：变矩器温度过高液力变矩器工作过程中，由于摩擦和热量的产生，可能会导致变矩器温度过高，这会影响变矩器的传动效果和寿命。
处理这个问题的方法有：1. 检查液力变矩器的散热系统，确保冷却器的通风和散热效果良好。
如果冷却系统故障，需要及时修理或更换。
2. 检查液力变矩器中的油液，确保油液的质量过关。
如果油液质量不良，会导致摩擦增加，从而使变矩器温度上升。
需要更换油液，并定期清洗液力变矩器中的油液。
液力变矩器故障四：变矩器漏油液力变矩器工作过程中，由于密封件老化或磨损，可能会导致液力变矩器漏油，这会降低变矩器的工作效率，甚至损坏液力变矩器。
液力变矩器故障原因及诊断方法探讨
液力变矩器故障原因及诊断方法探讨
1.油液污染：液力变矩器内部存在大量油液，如果油液受到杂质的污染，会影响液力变矩器的正常工作，甚至导致故障。
2.油液泄漏：液力变矩器内部的油封系统是确保其密封性的关键，如
果油封磨损或损坏，会导致油液泄漏，使液力变矩器的工作效率下降。
3.过载：液力变矩器在工作过程中可能会经受来自外部负载的过大压力，长时间的过载工作会导致液力变矩器磨损加剧，甚至出现故障。
4.磨损：液力变矩器由于工作时的高速摩擦和高温环境，容易导致零
件磨损，如液力耦合器和动力传动轴。
针对液力变矩器故障的诊断方法可以从以下几个方面进行探讨：
1.外观检查：通过观察液力变矩器外观，检查是否有油液泄漏、破损、腐蚀等情况，以判断故障类型。
2.油液检查：通过对液力变矩器内的油液进行检查，包括颜色、气味、粘度等指标，判断是否存在油液污染或稀释的情况。
3.温度检测：液力变矩器工作时会产生一定的热量，通过测量液力变
矩器的温度，判断是否存在过热的情况。
4.振动检测：液力变矩器故障时可能会产生振动，通过振动检测仪器
对液力变矩器进行振动分析，判断是否存在故障。
5.负载测试：通过给液力变矩器施加一定负载，观察其是否正常传递
动力，判断液力变矩器是否存在工作故障。
6.调试参数检查：通过对液力变矩器的调试参数进行检查，包括液力耦合器的工作压力、流量等指标，判断是否存在异常。
在进行液力变矩器故障诊断时，需要借助一些专业的仪器设备和相关的知识。
因此，在进行维修和故障排除时，建议寻求专业人员的帮助。
此外，液力变矩器的定期检查和维护也是预防故障的重要措施，可以延长其使用寿命并提高可靠性。
液力变矩器的故障检测与维修
液力变矩器的故障检测与维修液力变矩器是一种通过液力传递传动力矩的装置，广泛应用于各种汽车和工程机械中。
它由泵轮、涡轮和导叶组成，通过工作液体的流动实现动力传递。
然而，由于长时间使用或不当操作，液力变矩器可能会出现一些故障。
本文将详细介绍液力变矩器的故障检测与维修。
液力变矩器的故障通常分为外部故障和内部故障两类。
外部故障主要包括液力系统漏油和液力传动不稳定等问题，而内部故障则主要涉及到液力变矩器的各个组件。
首先，外部故障的检测与维修。
当液力系统出现漏油问题时，首先需要检查液力变矩器的各个连接口和密封件是否正常。
如果发现有漏油的地方，可以采用更换密封件的方式进行修复。
此外，液力传动不稳定可能是由于工作液体的污染或过热引起的。
此时，可以通过更换清洗工作液体和加装散热器等方式来解决问题。
其次，内部故障的检测与维修。
液力变矩器的内部故障一般可以通过以下几种方式来进行检测和修复。
第一种是经验判断法。
通过观察液力变矩器的工作状态，如是否有异常的声音、振动等，可以初步判断可能存在的问题。
此外，还可以通过测试液力变矩器的温度和压力来了解其工作情况。
第二种是传感器检测法。
液力变矩器中常配备有温度和压力传感器，可以通过连接诊断设备来获取实时的工作参数。
如果检测到温度异常升高或压力波动较大，可能存在内部故障。
第三种是拆解检修法。
当以上方法无法确定具体故障时，可以考虑将液力变矩器拆解检修。
首先，需要将液力变矩器从机械上拆下，然后逐层拆解各个部件，如泵轮、涡轮和导叶等。
在拆解的过程中，需要注意记录各个部件的状态和位置，以便更好地进行维修和组装。
一旦发现故障部件，可以采取更换或修复的方式进行修复。
维修液力变矩器时需要注意以下几点。
首先，需要保持工作区域的干净，并使用适当的工具和设备进行操作。
其次，需要遵守液力变矩器的拆装规范，确保拆解和组装的正确性。
最后，在维修结束后，需要进行全面的检测和测试，以确保液力变矩器的正常工作。
总之，液力变矩器的故障检测与维修是一项技术性较高的工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液力变矩器的故障检测与维修方法
液力变矩器常见的故障主要有：油温过高、供油压力过低、漏油、机器行驶速度过低或行驶无力，以及工作时内部发出异常响声等5种。
1、油温过高
油温过高表现为机器工作时油温表超过120°C或用手触摸感觉汤手，主要有以下几种原因：变速器油位过低；冷却系中水位过低；油管及冷却器堵塞或太脏；变矩器在低效率范围内工作时间太长；工作轮的紧固螺钉松动；轴承配合松旷或损坏；综合式液力变矩器因自由轮卡死而闭锁；导轮装配时自由轮机构化机构缺少零件。
液力变矩器油温过高故障的诊断和排除方法如下：出现油温过高时，首先应立即停车，让发动机怠速运转，查看冷却系统有无泄漏，水箱是否加满水；若冷却系正常，则应检查变速器油位是否位于油尺两标记之间。
若油位太低，应补充同一牌号的油液；若油位太高，则必须排油至适当油位。
如果油位符合要求，应调整机器，使变矩器在高效区范围内工作，尽量避免在低效区长时间工作。
如果调整机器工作状况后油温仍过高，应检查油管和冷却器的温度，若用手触摸时温度低，说明泄油管或冷却器堵塞或太脏，应将泄油管拆下，检查是否有沉积物堵塞，若有沉积物应予以清除，再装上接头和密封泄油管。
若触摸冷却器时感到温度很高，应从变矩器壳体内放出少量油液进行检查。
若油液内有金属末，说明轴承松旷或损坏，导致工作轮磨损，应对其进行分解，更换轴承，并检查泵轮与泵轮毂紧固螺栓是否松动，若松动应予以紧固。
以上检查项目均正常，但油温仍高时，应检查导轮工作是否正常。
将发动机油门全开，使液力变矩器处于零速工况，待液力变矩器出口油温上升到一定值后，再将液力变矩器换入液力耦合器工况，以观察油温下降程度。
若油温下降速度很慢，则可能是由于自由轮卡死而使导轮闭锁，应拆解液力变矩器进行检查。
2、供油压力过低
现象为：当发动机油门全开时，变矩器进口油压仍小于标准值。
主要由以下几种原因引起：供油量少，油位低于吸油口平面；油管泄漏或堵塞；流到变速器的油过多；进油管或滤油网堵塞；液压泵磨损严重或损坏；吸油滤网安装不当；油液
起泡沫；进出口压力阀不能关闭或弹簧刚度减小。
如果出现供油压力过低，应首先检查油位：若油位低于最低刻度，应补充油液；若油位正常，应检查进、出油管有无泄漏，若有漏油，应予以排除。
若进、出管密封良好，应检查进、出口压力阀的工作情况，若进、出口压力阀不能关闭，应将其拆下，检查其上零件有无裂纹或伤痕，油路和油孔是否畅通，以及弹簧刚度是否变小，发现问题应及时解决。
如果压力阀正常，应拆下油管或滤网进行检查。
如有堵塞，应进行清洗并清除沉积物；如油管畅通，则需检查液压泵，必要时更换液压泵。
如果液压油起泡沫，应检查回油管的安装情况，如回油管的油位低于油池的油位，应重新安装回油管。
3、变矩器漏油
变矩器漏油主要是由于变矩器后盖与泵轮拼命面、泵轮与轮毂拼命处连接螺栓松动或密封件老化或损坏造成的。
发现漏油应启动发动机，检查漏油部位。
如果从变矩器与发动机的连接处漏油，说明泵轮与泵轮罩连接螺栓松动或密封圈老化，应紧固连接螺栓或更换O形密封圈；如果从变矩器与变速器连接处甩油，说明泵轮与泵轮毂连接螺栓松动或密封圈损坏，应紧固螺栓或检查密封圈；如果漏油部位在加油口或放油口位置，应检查螺栓连接的松紧度以及是否有裂纹等。
4、机器行驶速度不定期低或行驶无力
这种故障主要是由以下几种原因引起的：液力变矩器内部密封件损坏，使工作腔液流冲击下降；自由轮机构卡死，造成导轮闭锁；自由轮磨损失效；工作轮叶片损坏；进、出口压力阀损坏；液压泵磨损，供油不足；液压油油位太低；变速器的磨擦式主离合器有故障。
机器挂挡起步后，如果行驶无力或行驶缓慢，应首先检查挂挡压力表的指示压力是否在正常范围内，如果压力过低应予以排除；如果压力正常，则可能是自由轮磨损失效或工作轮叶片损坏；还可能是变速器磨擦式离合器存在故障，应进行具体分析并予以排除。
5、液力变矩器工作时有异常响声
这种故障主要是由于轴承或损坏，工作轮连接松动或与发动机连接松动等原因造成的。
出现这种情况，应首先检查各连接产部位是否松动，然后检查各轴承，如有松旷应进行调整或更换新轴承。
此外，还应检查液压油的油量和质量，必要时添加或更换新油。
