摄影测量名词解释

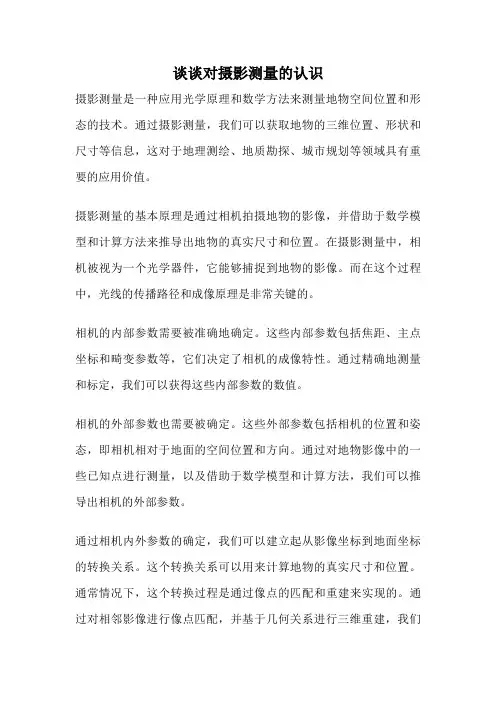

谈谈对摄影测量的认识
谈谈对摄影测量的认识摄影测量是一种应用光学原理和数学方法来测量地物空间位置和形态的技术。
通过摄影测量，我们可以获取地物的三维位置、形状和尺寸等信息，这对于地理测绘、地质勘探、城市规划等领域具有重要的应用价值。
摄影测量的基本原理是通过相机拍摄地物的影像，并借助于数学模型和计算方法来推导出地物的真实尺寸和位置。
在摄影测量中，相机被视为一个光学器件，它能够捕捉到地物的影像。
而在这个过程中，光线的传播路径和成像原理是非常关键的。
相机的内部参数需要被准确地确定。
这些内部参数包括焦距、主点坐标和畸变参数等，它们决定了相机的成像特性。
通过精确地测量和标定，我们可以获得这些内部参数的数值。
相机的外部参数也需要被确定。
这些外部参数包括相机的位置和姿态，即相机相对于地面的空间位置和方向。
通过对地物影像中的一些已知点进行测量，以及借助于数学模型和计算方法，我们可以推导出相机的外部参数。
通过相机内外参数的确定，我们可以建立起从影像坐标到地面坐标的转换关系。
这个转换关系可以用来计算地物的真实尺寸和位置。
通常情况下，这个转换过程是通过像点的匹配和重建来实现的。
通过对相邻影像进行像点匹配，并基于几何关系进行三维重建，我们可以得到地物的三维坐标。
摄影测量的精度和可靠性可以通过各种方法进行评估和验证。
例如，我们可以通过对已知控制点的测量来评估摄影测量的精度。
此外，还可以通过对同一地物的不同影像进行测量，以检验测量结果的一致性和可靠性。
总的来说，摄影测量是一种重要的测量技术，它在地理信息、地质勘探和城市规划等领域发挥着重要的作用。
通过摄影测量，我们能够获取地物的三维位置和形态信息，为各种应用提供基础数据。
同时，摄影测量也是一门复杂的学科，需要深入理解光学原理和数学模型，并结合实际地物的特点和要求来进行测量和分析。
摄影测量
1绪论◆摄影测量学的定义与任务1、摄影测量学[Photogrammetry]摄影测量学是利用摄影机或其它传感器采集被测对象的图像信息，经过加工处理和分析，获取有价值的可靠信息的理论和技术的一门学科。
摄影测量是利用摄影机或其他的遥感器采集被测对象的图像信息，经过加工处理和分析，获取有价值的可靠信息的理论和技术。
◆摄影测量学的发展历史–1851~1859年，劳赛达特提出和进行交会摄影测量，这被称为摄影测量学的真正起点。
–二十世纪初，发明立体观察方法。
1901年，立体坐标量测仪问世。
主要用于地面摄影测量。
–1900~1960年，为模拟法摄影测量阶段。
–1950~1980年，为解析法摄影测量阶段。
–1980~至今，为数字摄影测量阶段。
◆摄影测量学的分类●按技术方法分：模拟摄影测量(1900~1960年)解析摄影测量(1950~1980年)数字摄影测量(1980年~~~)◆摄影测量的主要阶段及特点1、模拟摄影测量(1900~1960年)，这一时期的特点：（1）使用的影像资料为硬拷贝像片。
（2）利用光学机械模拟装置,实现了复杂的摄影测量解算。
（3）得到的是（或说主要是）模拟产品。
（4）摄影测量科技的发展可以说基本上是围绕着十分昂贵的立体测图仪进行的。
（5）利用几何反转原理，建立缩小模型。
（6）最直观，好理解。
2、解析摄影测量(1950~1980年) ，这一时期的特点：（1）使用的影像资料为硬拷贝像片。
（2）使用的是数字投影方式,用精确的数字解算代替了精度较低的模拟解算。
（3）得到的是模拟产品和数字产品。
（4）引入了半自动化的机助作业, 因此,免除了定向的繁琐过程及测图过程中的许多手工作业方式。
但需要人用手去操纵(或指挥)仪器,同时用眼进行观测。
3、数字摄影测量(1980年~~~) ，这一时期的特点：（1）使用的影像资料为数字影像或数字化影像（2）使用的是数字投影方式,用精确的数字解算代替了精度较低的模拟解算。
摄影测量学总复习
（一）名词解释（1）摄影测量：摄影测量是利用摄影所获得的影像来测定目标物的形状、大小、位置、性质和相互关系的一门学科。
（2）摄影比例尺：摄影像片水平、地面取平均高程时，像片上的线段l与地面上相应的水平距L之比。
（3）地面采样间隔（Ground Sample Distance, GSD）：指的是数字影像上一个像素所对应的地面尺寸。
（4）航向重叠度：相邻像片在航线上的重叠度。
（5）旁向重叠度：相邻航线之间像片的重叠度。
（6）像片倾斜角：摄影瞬间摄影机主光轴与铅垂线的夹角。
（7）摄影基线：航向相邻的两个摄站之间的距离。
（8）航线间隔：相邻航线之间的距离。
（9）像片旋偏角：相邻像片的像主点连线与像幅沿航线方向的两框标连线之间的夹角。
（10）中心投影：所有投射线或其延长线都通过一个固定点的投影，叫做中心投影。
（11）透视变换：两个平面之间的中心投影变换，称为透视变换。
（12）相对航高：指摄影飞机在摄影瞬间相对于所测区域的平均高程面的高度。
（13）像片内方位元素：确定投影中心与像片之间相对位置的参数。
（14）像片外方位元素：确定像空系在地面辅助坐标系中位置和方向所需要的元素。
（15）像片倾斜误差：同摄站同主距的倾斜像片和水平像片沿等比线重合时,地面点在倾斜像片上的像点与相应水平像片上像点之间的直线移位。
（16）像片投影误差：当地面有起伏时，高于或低于所选定的基准面的地面点的像点，与该地面点在基准面上的垂直投影点的像点之间的直线移位。
（17）单像空间后方交：根据影像覆盖范围内一定数量的分布合理的地面控制点（已知其像点和地面点的坐标），利用共线条件方程求解像片外方位元素。
（18）立体像对：由不同摄站获取的，具有一定影像重叠的两张像片。
（19）同名像点：物方任意一点分别在左右两张影像上的构像点。
（20）左右视差：同名像点在各自像平面坐标系中的横坐标之差。
（21）上下视差：同名像点在各自像平面坐标系中的纵坐标之差。
摄影测量名词解释
1.摄影测量基础知识 (2)1.1像素： (2)1.2像元： (2)1.3分辨率： (2)1.4摄影基线： (2)1.5像片的方位元素： (2)1.6恢复相片的外方位元素步骤：内定向、相对定向和绝对定向。
(3)1.7摄影机物镜畸变差：包括对称畸变和非对称畸变。
(3)1.8核线与核面： (4)2.空三加密的理论解析 (4)2.1定义： (4)2.2目的： (4)2.3方法： (4)2.4POS： (5)3.数字摄影测量过程 (5)3.1自动空中三角测量： (5)3.2自动空中三角测量的具体作业过程： (5)a.构建区域网： (5)b.自动内定向： (6)c.自动选点与自动相对定向： (6)d.多影像匹配自动转点： (6)e.控制点的半自动测量： (6)f.摄影测量区域网平差： (7)3.3影像匹配 (7)4.数字产品 (7)4.1DTM(数字地面模型)： (7)4.2DEM(数字搞成模型)： (8)4.3DOM（数字正摄影像图）： (8)4.4DLG (数字线划图)： (8)1.摄影测量基础知识1.1像素：像素是指基本原色素及其灰度的基本编码，是用来计算数码影像的一种单位。
1.2像元：遥感图像组成的基本单元。
几何意义是其数据值确定所代表的地面面积。
物理意义是其波谱变量代表该像元内在某一特定波段中波谱响应的强度。
即同一像元内的地物，只有一个共同灰度值。
像元大小决定了数字影像的影像分辨率和信息量。
像元小，影像分辨率高，信息量大；反之，影像分辨率低，信息量小。
1.3分辨率：是指单位长度内包含的像素点的数量，它的单位通常为像素/英寸（ppi）。
1.4摄影基线：摄站点：摄影的曝光过程是飞机在飞行中瞬间完成的，在这一曝光瞬间，摄影机物镜所在的空间位置称为摄站点。
航线方向相邻两摄站点的空间距离称为摄影基线。
1.5像片的方位元素：内方位元素：描述航空摄影瞬间摄影中心与相片之间相关位置的参数。
（3个，主距，像主点在框表坐标系中的坐标）相片的内方位元素由执行航测方提供。
摄影测量名词解释
1.像片的内方位元素：确定摄影物镜后节点相对于像片平面关系的数据。
2.摄影基线：两相邻摄站之间的距离为摄影基线。
3.核面：摄影基线与地面任一点组成的平面称为该平面的核面。
4.数字影像重采样:由于数字影响是个规则的灰度格序列，当对数字影像进行处理时，所求得的点位恰好落在原始像片上像素中心，要获得该点灰度值，就要在原采样基础上再一次采样。
5.像片主距：像片主点到物镜后节点的距离。
6.相对航高：摄影物镜相对于某一基准的高度7.像片比例尺:航摄像片上一线段为l的影像与地面上相应线段的水平距离L之比。
8.绝对航高:是相对干平均海平面的航高，是指摄影物镜在摄影瞬间的真实海拔高度。
9.中心投影：投影光线会聚于一点的投影称为中心投影。
10.平行投影：投影光线相互平行的投影为平行投影11.航向重叠：同一条航线上相邻两张像片的重叠度12.旁向重叠：相邻航线相邻两像片的重叠度13.像片倾角：摄影瞬间摄影机的主光轴近似与地面垂直，偏离铅垂线的夹角小于2度～3度，夹角为像片倾角。
14.像片的内方位元素：表示摄影中心与像片之间相互位置的参数，f,x0,y015.像片的外方位元素：表示摄影中心和像片在地面坐标系中的位置和姿态的参数。
16.核线相关：沿核线寻找同名像点，即核线相关。
17.相对定向：根据立体像对内在的几何关系恢复两张像片之间的相对位置和姿态，使同名光线对对相交，建立与地面相似的立体模型。
即确定一个立体像对两像片的相对位置。
18.绝对定向元素：描述立体像对在摄影瞬间的绝对位置和姿态的参数称绝对定向元素19.单像空间后方交会：利用至少三个已知地面控制点的坐标，与其影像上对应三个像点的影像坐标，根据共线条件方程，反求该像片的外方位元素。
20.空间前方交会：由立体像对中两张像片的内、外方位元素和像点坐标来确定相应地面点的地面坐标的方法，称为空间前方交会。
21.双像解析摄影测量：按照立体像对与被摄物体的几何关系，以数学计算方式，通过计算机解求被摄物体的三维空间坐标的方法，称为双像解析摄影测量。

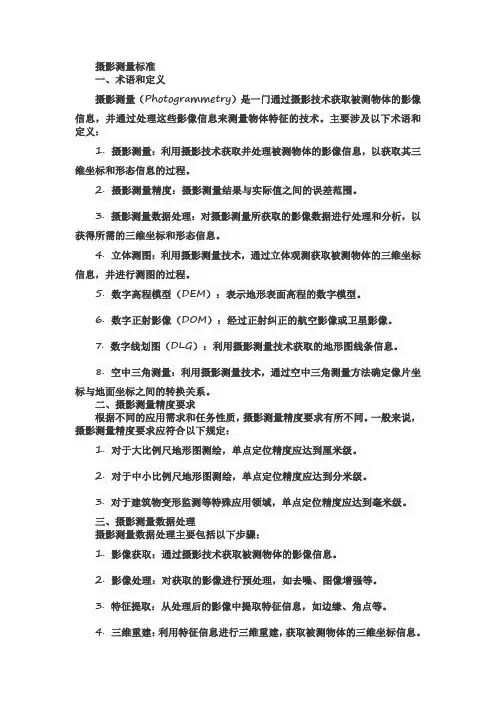

摄影测量 标准
摄影测量标准一、术语和定义摄影测量（Photogrammetry）是一门通过摄影技术获取被测物体的影像信息，并通过处理这些影像信息来测量物体特征的技术。
主要涉及以下术语和定义：1. 摄影测量：利用摄影技术获取并处理被测物体的影像信息，以获取其三维坐标和形态信息的过程。
2. 摄影测量精度：摄影测量结果与实际值之间的误差范围。
3. 摄影测量数据处理：对摄影测量所获取的影像数据进行处理和分析，以获得所需的三维坐标和形态信息。
4. 立体测图：利用摄影测量技术，通过立体观测获取被测物体的三维坐标信息，并进行测图的过程。
5. 数字高程模型（DEM）：表示地形表面高程的数字模型。
6. 数字正射影像（DOM）：经过正射纠正的航空影像或卫星影像。
7. 数字线划图（DLG）：利用摄影测量技术获取的地形图线条信息。
8. 空中三角测量：利用摄影测量技术，通过空中三角测量方法确定像片坐标与地面坐标之间的转换关系。
二、摄影测量精度要求根据不同的应用需求和任务性质，摄影测量精度要求有所不同。
一般来说，摄影测量精度要求应符合以下规定：1. 对于大比例尺地形图测绘，单点定位精度应达到厘米级。
2. 对于中小比例尺地形图测绘，单点定位精度应达到分米级。
3. 对于建筑物变形监测等特殊应用领域，单点定位精度应达到毫米级。
三、摄影测量数据处理摄影测量数据处理主要包括以下步骤：1. 影像获取：通过摄影技术获取被测物体的影像信息。
2. 影像处理：对获取的影像进行预处理，如去噪、图像增强等。
3. 特征提取：从处理后的影像中提取特征信息，如边缘、角点等。
4. 三维重建：利用特征信息进行三维重建，获取被测物体的三维坐标信息。
5. 数据输出：将获取的三维坐标信息进行整理、分析并输出为所需的格式。
四、立体测图技术规范立体测图是摄影测量的重要环节之一，需要遵循一定的技术规范：1. 应根据任务要求选择合适的摄影机、镜头、航高、航带等参数，以保证获取足够的影像信息。
摄影测量考研 名词解释
●摄影测量学：利用光学摄影机获取的像片，研究和确定被摄物体的形状、大小、位置、特性及其相互关系的一门学科。
●数字摄影测量：将摄影测量的基本原理与计算机视觉相结合，从数字影像中自动（半自动）提取所摄对象用数字方式表达的几何及物理信息。
●航空摄影：利用安装在航空遥感平台上的航摄仪从空中一定角度对地面进行摄影。
●航摄仪焦距：物镜节点到焦点之间的距离。
●像片主距：物镜后节点到像平面的距离。
●像场：物镜焦平面上中央成像清晰的范围。
●像片倾角：主光轴偏离铅垂线的夹角。
●航向重叠度：同一航线上相邻两张像片的重叠度。
●旁向重叠度：相邻航线上像片的重叠度。
●摄影基线：航向相邻两个摄站之间的距离。
●摄影比例尺：视像片水平、地面取平均高程时，相片上的线段l与地面上相应的水平距L的比值。
（1/m= l/L = f/H ）●航线弯曲：把一条航线上的影像按照地物拼接起来，各张像片的像主点连线不在一条直线上，而是一条弯曲的折线。
●航线弯曲度：航线最大弯曲矢量与航线长度之比。
●像片旋角：相邻的像主点连线与同方向框标连线的夹角。
●投影：用一组假想的直线将物体向几何面投射。
●中心投影：投影直线汇聚一点的投影。
●平行投影：投影射线平行于某一固定方向的投影。
●正射投影：投影射线与投影面垂直的投影。
●像点位移：当像片倾斜、地形起伏时，地面点在航摄像片上的构象相对于理想情况构像产生的位置差异。
●相片比例尺：航摄像片上某一线段的长度与地面上相应线段长度之比。
●透视变换：将空间点、线作中心投影，在投影平面上得到一一对应的点、线，这种经中心投影所得到的一一对应的投影关系叫透视变换。
●方位元素：描述摄影瞬间摄影中心、像片、地面间相互位置关系的参数。
●内方位元素：描述物镜后节点与像片之间位置关系的参数。
●外方位元素：描述摄影瞬间像片在地面坐标系中的位置和姿态的参数。
●外方位线元素：描述摄影瞬间摄影中心在地面坐标系中的位置的参数。
●外方位角元素：描述摄影瞬间像片在地面坐标系中的姿态的参数。
摄影测量学名词解释
摄影测量学名词解释摄影测量学：是利用摄影机或其它传感器采集被测对象的图像信息，经过加工处理和分析，获取有价值的可靠信息的理论和技术的一门学科。
摄影测量与遥感：是对非接触传感器系统获得的影像及其数字表达进行记录、量测和解译，从而获得自然物体和环境的可靠信息的一门工艺、科学和技术。
摄影测量与遥感区别：摄影测量以航空摄影成像为主，测绘大比例地形图为主，以影像的几何信息处理为主，以提供区域基础地理信息服务为主。
遥感以卫星遥感成像为主，测绘中小比例地形图为主，以影像的物理信息处理为主，以各部门、各行业专门应用为主。
POS：是基于GPS和惯性测量装置IMU的直接测定影像外方位元素的现代航空摄影导航系统，可以获取移动物体的空间位置和三轴姿态信息。
数字影像的重采样：当欲知不位于矩阵（采样）点上的原始函数g(x,y)的数值时就需进行内插，此时称为重采样。
像片主距：物镜后节点到像平面的距离。
人造立体视觉：空间景物在感光材料上构像，再用人眼观察构像的像片产生生理视差；重建空间景物的立体视觉，所看到的空间景物称为立体影像，产生的立体视觉称为人造立体视觉。
模拟摄影测量特点：（1）使用的影像资料为硬拷贝像片。
（2）利用光学机械模拟装置,实现了复杂的摄影测量解算。
（3）得到的是（或说主要是）模拟产品。
（4）摄影测量科技的发展可以说基本上是围绕着十分昂贵的立体测图仪进行的。
（5）利用几何反转原理，建立缩小模型。
（6）最直观，好理解。
解析摄影测量特点：（1）使用的影像资料为硬拷贝像片。
（2）使用的是数字投影方式,用精确的数字解算代替了精度较低的模拟解算。
（3）得到的是模拟产品和数字产品。
（4）引入了半自动化的机助作业, 因此,免除了定向的繁琐过程及测图过程中的许多手工作业方式。
但需要人用手去操纵(或指挥)仪器,同时用眼进行观测。
数字摄影测量特点：（1）使用的影像资料为数字影像或数字化影像（2）使用的是数字投影方式,用精确的数字解算代替了精度较低的模拟解算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摄影测量名词解释
1、2、3、4、
照片的内部方向元素：确定摄影物镜后部节点与照片平面之间关系的数据。
摄影基线：两个相邻摄影站之间的距离为摄影基线。
核面：摄影基线与地面任一点组成的平面称为该平面的核面。
数字图像重采样：由于数字影响是一个规则的灰色格子序列，在处理数字图像时，获
得的点正好落在原始图像的像素中心。
为了获得该点的灰度值，需要在原始采样的基础上
再次采样。
5、6、7、8、9、10、11、12、13、14、15、16、
照片主距离：从照片主点到物镜后面节点的距离。
平高点：既做平面控制，又做高程控制的像方控制点。
景深：摄影时物体成像清晰的
最远点与最近点的纵深距离。
相对航高：摄影物镜相对于某一基准的高度
合并线：真实水平面和图像平面之间的交线称为合并线，也称为真实水平线。
像片比例尺:航摄像片上一线段为l的影像与地面上相应线段的水平距离l之比。
绝
对航高:是相对干平均海平面的航高，是指摄影物镜在摄影瞬间的真实海拔高度。
中心投影：投影光线会聚于一点的投影称为中心投影。
平行投影：投影光线相互平行的投影为平
行投影航向重叠：同一条航线上相邻两张像片的重叠度旁向重叠：相邻航线相邻两像片的
重叠度
照片倾斜：拍摄时，相机的主轴大致垂直于地面，与铅垂线的夹角小于2~3度。
夹角
是照片的倾斜度。
17、像片的方位元素：确定摄影瞬间摄影物镜（摄影中心）与像片在地面设定的空间
坐标系中的位置与姿态的参数，即确定这三者之间相关位置的参数
18、19、20、21、
像片的内方位元素：表示摄影中心与像片之间相互位置的参数，f,x0,y0像片的外方
位元素：表示摄影中心和像片在地面坐标系中的位置和姿态的参数。
核线相关：沿核线寻
找同名像点，即核线相关。
相对定向：根据立体像对的内部几何关系恢复两张照片之间的相对位置和姿态，使同
名光对相交，建立与地面相似的立体模型。
也就是说，确定一对立体像的两幅图像的相对
位置。
22、23、
绝对方位元素：描述摄影时立体对的绝对位置和姿态的参数称为绝对方位元素
单像空间后方交会：利用至少三个已知地面控制点的坐标，与其影像上对应三个像点的影像坐标，根据共线条件方程，反求该像片的外方位元素。
24.空间前向交会：根据立体图像对中两张照片的内外方向元素和像点坐标确定相应地面点的地面坐标的方法称为空间前向交会。
25、双像解析摄影测量：按照立体像对与被摄物体的几何关系，以数学计算方式，通过计算机解求被摄物体的三维空间坐标的方法，称为双像解析摄影测量。
26、27、28、29、30、31、
解析法绝对定向：借助地面控制点，将相对定向模型进行缩放、平移和旋转，使其达到绝对位置。
影像的灰度：规则格网排列的离散阵列
图像匹配：使用互相关函数评估两幅图像的相似性，以确定同名点
像片平面图：用相当于正射投影的航摄像片上的影像来表示地物的形状和平面位置。
照片校正：对原始航拍照片或数字图像进行处理，得到相当于水平照片或数字正射照片的图像。
立体图像对：在摄影测量中，在两个摄影站的同一场景中，相机拍摄的具有一定程度重叠的两幅图像称为立体图像对。
32、33、34、
DEM：当数字地形模型中的地形属性为高程时，称为数字高程模型。
三角网：不规则三角网
影像数字化：将透明正片(或负片)放在影像数字化器上，把像片上像点的灰度值用数字形式记录下来，此过程称为影像数字化。
35、36、37、38、39、40、41、42、43、
像片主距：像片主点到物镜后节点的距离。
像片倾角：摄影像片在航线飞行方向上的倾斜角。
同名像点：同名光线在左右相片上的构像摄影机主光轴：物镜后节点作框标平面的垂线像主点：摄影机主光轴在框标平面上的垂足
相似性度量：数字图像匹配度量表示两个同名图像点的匹配程度，或相似性度量。
图像匹配：使用互相关函数评估两幅图像的相似性，以确定同名点。
解析法绝对定向：借助地面控制点，将相对定向模型进行缩放、平移和旋转，使其达到绝对位置。
数字影像内定向：同一像点的像平面坐标与其扫描坐标不相等，需要加以换算，这种换算称为数字影像内定向。
44、45、46、
同名像点：同名光线在左右相片上的构像
共面条件：一对同名射线位于与摄影基线相同的核平面上。
解析空中三角测量：利用少量的地面控制点和大量的连接点坐标，计算区域网中各像片的外方位元素。
47.空间后方交会：航空摄影可以在摄影后使用某些外部定向元素。
这种方法称为单张照片的空间后方交会。
48、内定向：建立影像扫描坐标与像点坐标的转换关系，求取转换参数。
49、50、51、
核线影像：沿核线方向对原始影像重新采集的影像。
照片旋转角度：相邻照片的主要点线与沿镜框路线方向的两条框标记线之间的角度。
航线弯曲：把一条航线的航摄像片根据地物影像拼接起来各张像片的主点连线不在一条直线上，而呈现为弯弯曲曲的折线。
52、53、54、
像片调绘：经实地调查用规定符号绘出必要的地物、地貌并标记相关名称的像片。
相对定向元素：确定一个立体像对两像片的相对位置的元素
像点位移：当航拍的飞机姿态倾斜较大或地面波动时，航拍相机上地面点的配置图像相对于理想配置图像的位置差。
55、56、
摄影高度：以摄影区域内的平均仰角平面作为摄影基准面时，相机物镜中心到该平面的距离。
数字高程模型（DEM）。
它是一个实体地面模型，以一组有序数字阵列的形式表示地面高程
57、58、59、
光学差分校正：使用光学机械方法校正平坦区域的航空照片。
照片判读：识别照片上各种图像反映的属性特征
平差条件：利用已知控制点内加密坐标与外业实测坐标相等相邻航带间公共连接点上的加密坐标应该相等。
60、61、
纹理：影像内部色调的变化叫做纹理。
数字图像：数字图像。
它基本上是一个二维矩阵，每个点被称为一个像素。
