强烈推荐巷道掘进中线与腰线施工方法.ppt
巷道掘进中线与腰线施工方法ppt课件
此课件下载可自行编辑修改，供参考！ 感谢您煤层中，
就必须随着煤层走向的变化左右拐弯。
1
巷道掘进方法
中线掘进： 它是一种巷道掘进的定向方法，就是由测量 给出掘进巷道的断面的中垂线，下一个掘进 进尺的炮眼布置要以这条中垂线为左右对称 轴，通过这种方法来控制巷道掘进的方向。 按中线掘进的回采巷道通常沿某一确定的方 位掘进，不得左右拐弯，综采的运输和回风 平巷都要求沿中线掘进，以保持工作面长度 不变，炮采和普采的区段运输平巷采用皮带 运输机或刮板运输机时也多沿中线掘进。为 了能使巷道始终处于煤层中，就必须随着煤 层的起伏变化而上下起伏。
巷道掘进方法

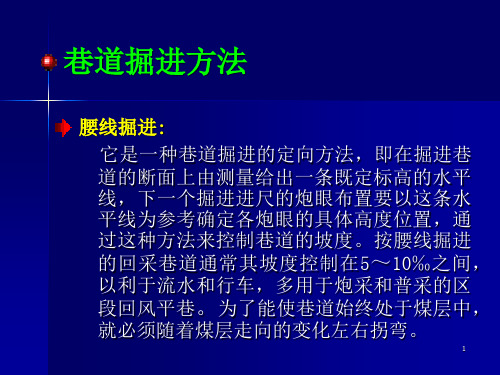

腰线掘进:
它是一种巷道掘进的定向方法，即在掘进巷 道的断面上由测量给出一条既定标高的水平 线，下一个掘进进尺的炮眼布置要以这条水 平线为参考确定各炮眼的具体高度位置，通 过这种方法来控制巷道的坡度。按腰线掘进
的回采巷道通常其坡度控制在5～10‰之间，
以利于流水和行车，多用于炮采和普采的区
巷道掘进与施工课件
电动钻机
电动钻机是以电能为主要动力源 的钻孔设备，具有转速高、扭矩 大、功率稳定等优点，适用于深
孔和硬岩钻孔。
液压钻机
液压钻机是以液压为动力源的钻 孔设备，具有转速快、扭矩大、 操作方便等优点，适用于各种硬
度的岩石和土层。
装载运输设备
装载机
装载机是一种主要用于装载泥土、 石头、煤炭等散装物料的机械设 备，具有操作简单、效率高等优点。
针对两个工程实例，从技术、经济、安全等方面进行评价，指 出存在的问题和改进方向。
隧道掘进工程实例
背景介绍
隧道掘进是工程建设领域 中的重要组成部分，针对 隧道掘进工程进行实例分 析，探讨掘进技术的现状、 问题和未来发展趋势。
工程实例1
某城市地铁隧道的掘进工 程，分析其地质条件、掘 进设备、施工工艺和安全 管理等方面的特点。
机械破岩法
利用挖掘机、凿岩机等机 械，通过机械力的作用破 碎岩石，然后进行装运和 支护。
特殊条件下的掘进
在软岩、断层、破碎带等 特殊地质条件下，采用特 殊的掘进技术，如超前支 护、临时支护等。
巷道支护施工技术
木支架支护
采用木材制作支架，用于支撑 和固定巷道，具有轻便、易加 工等优点，但强度较低、使用
巷道掘进技术的发展历程
最早的巷道掘进技术可追溯到 古代，主要用于矿山的开采。
19世纪末，随着工业的发展， 巷道掘进技术逐渐形成了较为 完整的体系。
20世纪以来，巷道掘进技术不 断改进和创新，出现了许多新 的技术和设备。
巷道掘进技术的发展趋势
01
02
03
04
自动化和智能化
随着科技的发展，巷道掘进技 术正朝着自动化和智能化方向
巷道掘进技术未来发展趋势展望
第四节巷道掘进及支护ppt课件
当巷道底臌严重时，采用架设环形支架的方式 支护。 ６、架木垛
当巷道冒落较高，支架上方顶板空隙较大时， 应棚梁上方架设木垛接顶，以防止顶板继续冒 落。架设木垛处应加强通风工作，以吹淡冒高 处的瓦斯。
精品课件
第四节 巷道掘进及支护
７、套棚维修砌碹巷道 当砌碹巷道失修不严重时，若不影响通风与
巷道维修及冒顶处理的安全措施 （１）维修巷道前，应对巷道维修点进行瓦斯 浓度测定，只有在回风流中，瓦斯浓度不超过 １％，二氧化碳浓度不超过1.5％，才能进行 维修。否则，应先处理瓦斯或二氧化碳，只有 当瓦斯和二氧化碳的浓度符合《煤矿安全规程》 有关规定后，才可以进入巷道进行维修。
精品课件
第四节 巷道掘进及支护
精品课件
第四节 巷道掘进及支护
通风设施亦称通风构筑物，其使用地点对巷 道支护的要求主要是结构严密、坚固、不漏风或 少漏风，通风阻力小。
通风设施
风硐 风桥 测风站 风门 密闭墙
精品课件
第巷四道维节修及冒顶巷处理道掘进及支护 １、井巷失修率：是指统计期末失修巷道总长度 占巷道总长度的百分比。 E1=(L失1/L总)Ｘ100% 式中： E1——巷道失修率，%； L失1——统计期末失修巷道总长度，为失修巷道 和严重失修巷道之和，m L总——统计期末矿井巷道总长度，是指矿井正在 使用的全部巷道长度，m
精品课件
第四节 巷道掘进及支护
３、加固支架 对于失修不严重，不影响安全使用的巷道，可
采用加固的办法进行维修，方法有打中柱、架套 棚、支抬棚等。 ４、改用砌碹支护
当失修巷道冒落很高、片帮严重，使用架棚修 复有困难时，可改用砌碹支护。也可以墙体砌筑， 顶梁采用架设钢梁的方式。
4第三章巷道掘进教程PPT课件
坚固性程度 最坚固的岩石
很坚固的岩石
坚固的岩石
坚固的岩石 相当坚固的岩石 相当坚固的岩石 坚固性中等的岩石 坚固性中等的岩石
相当软的岩石
相当软的岩石 软岩 软岩
土质岩石 松散岩石 流沙状岩石
岩石
最坚固、最致密的石英岩及玄武岩，其它最坚固的岩石
很坚固的花岗岩类：石英斑岩，很坚固的花岗岩，硅质片岩； 坚固程度较I级岩石稍差的石英岩；最坚固的砂岩及石灰岩
爆破破岩
钻眼（又称凿岩）机具按能源分，有电动、 风动、液压、内燃四种。 按破岩机理来分，有冲击式、旋转式两种。 电钻 用旋转式钻眼法破岩 ，用电力为动力。 煤矿常用的有岩石电钻。
爆破破岩
风钻 矿山一般常用的风钻有： 手持式、气腿式、伸缩式 和导轨式几种。 全液压钻机 液压凿岩机是以液压为动 力的凿岩机，它和风动凿 岩机一样，也由冲击机 构、转钎机构及排粉系统 等组成。
第一节 井巷掘进与支护概述
围岩的分类： 地下工程周围的岩石，习惯称围岩。 考虑岩性特点、构造情况、断面尺寸可将岩
层分为五类： 稳定岩层、稳定性较好岩层、中等稳定岩层 稳定性较差岩层、不稳定岩层
巷道断面形状及尺寸
断面的形状
我国煤矿巷道常用的断面形状是梯形、矩形和直墙 拱形（如半圆拱形、圆弧拱形、三心拱形，简称拱 形），只是在特定的岩层和围岩压力条件下才选用 不规则的形状（半梯形）、圆形、椭圆形、封闭拱 性等。巷道断面形状如图所示。
巷道施工概述
煤巷：沿煤层掘进的巷道，在掘进断面中煤层 占4/5以上。 半煤岩巷：煤层占1/5以上4/5以下。 岩巷：掘金断面中岩层占4/5以上。 巷道掘进主要工序：
破岩、装岩、运输和支护 辅助工序： 通风、排水、测量、铺轨
第二节 巷道掘进

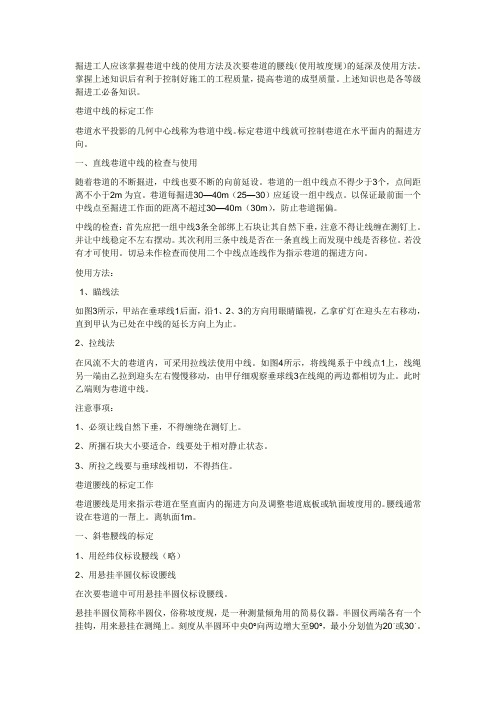

掘进工人应该掌握巷道中线的使用方法及次要巷道的腰线
掘进工人应该掌握巷道中线的使用方法及次要巷道的腰线（使用坡度规）的延深及使用方法。
掌握上述知识后有利于控制好施工的工程质量，提高巷道的成型质量。
上述知识也是各等级掘进工必备知识。
巷道中线的标定工作巷道水平投影的几何中心线称为巷道中线。
标定巷道中线就可控制巷道在水平面内的掘进方向。
一、直线巷道中线的检查与使用随着巷道的不断掘进，中线也要不断的向前延设。
巷道的一组中线点不得少于3个，点间距离不小于2m为宜。
巷道每掘进30—40m（25—30）应延设一组中线点。
以保证最前面一个中线点至掘进工作面的距离不超过30—40m（30m），防止巷道掘偏。
中线的检查：首先应把一组中线3条全部绑上石块让其自然下垂，注意不得让线缠在测钉上。
并让中线稳定不左右摆动。
其次利用三条中线是否在一条直线上而发现中线是否移位。
若没有才可使用。
切忌未作检查而使用二个中线点连线作为指示巷道的掘进方向。
使用方法：1、瞄线法如图3所示，甲站在垂球线1后面，沿1、2、3的方向用眼睛瞄视，乙拿矿灯在迎头左右移动，直到甲认为已处在中线的延长方向上为止。
2、拉线法在风流不大的巷道内，可采用拉线法使用中线。
如图4所示，将线绳系于中线点1上，线绳另一端由乙拉到迎头左右慢慢移动，由甲仔细观察垂球线3在线绳的两边都相切为止。
此时乙端则为巷道中线。
注意事项：1、必须让线自然下垂，不得缠绕在测钉上。
2、所捆石块大小要适合，线要处于相对静止状态。
3、所拉之线要与垂球线相切，不得挡住。
巷道腰线的标定工作巷道腰线是用来指示巷道在坚直面内的掘进方向及调整巷道底板或轨面坡度用的。
腰线通常设在巷道的一帮上。
离轨面1m。
一、斜巷腰线的标定1、用经纬仪标设腰线（略）2、用悬挂半圆仪标设腰线在次要巷道中可用悬挂半圆仪标设腰线。
悬挂半圆仪简称半圆仪，俗称坡度规，是一种测量倾角用的简易仪器。
半圆仪两端各有一个挂钩，用来悬挂在测绳上。
刻度从半圆环中央0°向两边增大至90°，最小分划值为20´或30´。
巷道掘进之岩巷掘进PPT学习教案
3）周边眼关系到巷道的成型质量，炮眼位置选择的要求：
（1) 要标正顶眼，即中心顶跟。
（2) 所有周边眼都布置在轮廓线上。
（3) 按设计的眼距，标出各周边眼的准确位置。
4）辅助眼关系到矸石块度和周边眼的抵抗线大小，在较大的断 面 中也要同周边眼一样认真对待。
5）标定炮眼位置的尺寸基准问题
第5页/共22页
下面按掏槽眼、周边眼和辅助眼，分别介绍炮眼位置选择的一般 要求。
1）所有炮眼选择炮眼位置的要求：
（1）禁止在残眼上布孔。
（2) 禁止在岩石裂缝上布孔。
（3) 轮廓线以外禁止布孔。
2）掏槽眼选择炮眼位置时要求：
（1) 位于断面中下部，便于工人操作。
（2) 如有软弱夹层，利用其掏槽效果更好。
（3) 掏槽眼的间距不要改变。
第8页/共22页
2．凿岩基本操作顺序
凿岩基本操作系指钻凿一个眼的操作技术。它包括：上钎子、
开人配合进行。一人用手将凿岩机提起。另一个人一只
手打开卡钎器，另一只手拿钎子插进机尾，然后放下卡钎器。
2）开眼
精确凿岩，使钻孔误差减小到允许范围内，首要问题是开眼
5）退钻
当眼钻到预计深度将钎子拔出来，这一步骤称为退钻。
第10页/共22页
3．凿岩操作方法
凿岩操作方法系指各类炮眼或各种方向炮眼钻凿
的实施过程。
1）对凿岩的一般要求可以概括四个字：快，准，直， 齐。
快：钻孔速度快(单位时间内成孔长度，厘米／分种)。 要求操作人员具有娴熟的技能，快速定位，快开孔、 快速移钻等环节配合默契。
面分别讨论。
第14页/共22页
（1)帮眼
帮眼就是位于巷道两帮的炮眼，对于直墙拱形巷
道来说，位于拱基线以下的炮眼。帮眼本应平行于巷
井下巷道施工过程中使用腰线的建议
井下施工过程中的中腰线应用的建议1.1 中腰线定义的引入矿井施工过程中经常会遇到巷道要拐弯、以及两个巷道相互贯通的情况。
在这两种情况下，井下施工通常是用中线和腰线来控制巷道掘进的方向和坡度的。
刚才提到了中线和腰线，现在解释一下什么是中腰线。
中线就是巷道最中间的点用一条直线连接起来之后形成的一条直线，而腰线就是在巷道两帮沿平行与巷道的底面在人为定下的一条直线。
详见下图：图一图中红色的虚线沿着掘进巷道走向的一条直线就是中线，而图中在巷道右侧沿平行与巷道底面的一条直线即为腰线。
1.2中腰线的应用中线主要是用来控制巷道掘进的方向的，但是在腊子口矿区现巷道掘进方向上没有用中线的必要。
所以在这里不作过多的啰嗦。
此节主要讲述一下腰线的应用。
腊子沟金矿三矿区中有很多斜坡道要打，这些斜坡道主要是为了跟穿脉和脉外巷贯通的。
由于斜坡道在贯通的两端标高不同，所以巷道掘进过程中必须得有一定的坡度。
我知道这些斜坡道所需要的坡度都是车间技术人员经过计算得到的，但是在实际生产中我们的这些坡度都是用人眼观测的，这肯定会有很大的偏差，有时候偏差大了要贯通的斜坡道由于与相贯通的巷道偏差偏差过大，造成无法贯通，整条斜坡道作废要重新打一条斜坡道等情况，这给矿山的施工中造成了巨大损失。
因此，强烈建议使用在打这些斜坡道的时候使用腰线。
使用腰线时所用的工具很少，只需要一个坡度规和一条绳子。
坡度规（量角器）是用来测量巷道掘进时的坡度，绳子是用来确定腰线位置的。
其原理为：通过测量算出要贯通两巷道的标高差h和两点的平距L。
由三角形函数关系知道，tana=h/L a=arctanh/L 求出夹角a，sina=h/S，S是是工程过程中巷道的掘进量，通过以上公式我们很清楚很轻松的知道巷道每掘进一米在太高多少，巷道掘进过程中所需要抬高或降低的高度便可轻松的被空中住。
而在这过程中只需要拉拉尺子，敲几下计算器，因此我认为在矿区斜坡道的施工过程中应该使用腰线。
图二。
掘进巷道支护ppt课件
L t
压 缩 拱
图1-4压缩（组合）拱理论
（二）锚杆支护类型
锚杆支护类型很多，按锚杆材 料分类，有木锚杆、竹锚杆、金属 锚杆、树脂锚杆、快硬水泥锚杆。 按锚杆作用方式分类，有端部锚固 型锚杆、全长胶结型锚杆、摩擦型 锚杆、长锚索法。
• • •
• •
•
常见的两种主要锚杆支护如下： 1.顶板锚杆—超高强度螺纹钢锚杆 （1）锚杆杆体。锚杆杆体 采用φ22mm无纵筋左旋螺纹钢杆体，材质为 20MnSi经中频调质处理，其强度提高到：屈 服强度平均610MPa，屈服载荷平均231.8kN， 极限强度平均820MPa，极限载荷平均 311.6kN，伸长率平均19%。 （2）锚固形式：全长锚固 （3）锚杆托盘等附件：锚杆托盘为压制 蝶形托盘，其承载能力大，消耗材料少，强 度与锚杆杆体相适应。为了提高锚杆的预紧 力，配有减摩擦尼龙垫；为了适应锚杆安装 角度和防止树脂锚固剂外流，还附有球形垫。 锚杆螺母的强度与锚杆杆体等相匹配。 超高强度锚杆结构见图1-5。
•
•
•
• •
Байду номын сангаас
（6）采用人工上料喷射机喷射混凝土、 砂浆时，必须采用潮料，并使用除尘风机 对上料口、余气口除尘。喷射前，必须冲 洗岩帮。喷射后应有养护措施。作业人员 必须佩戴劳动保护用品。 （7）锚杆必须按规定做拉力试验。媒 巷还必须进行顶板离层监测，并用记录牌 板显示。对喷体必须做厚度和强度检查。 并有检查和试验记录。在井下做锚固力试 验时，必须有安全措施。 （8）锚杆必须有机械或力矩扳手拧紧， 确保锚杆的托板紧贴巷壁。 （9）岩帮的涌水地点，必须处理。 （10）处理堵塞的喷射管路时，喷枪口 的前方及其附近严谨有其他人员。
•
•
•
《巷道施工测量》PPT课件
22
步骤：
1）根据已有腰线点3量取 3′到3的距离b。
2）在新腰线点4，测出水 平角β，算出伪倾角δ′。
B
2″ 2′ 2
1
β
4
A
建筑精选课件
5
8
三、直线巷道的延长和检查
中线不断向前延设,掘30~40M延设一组中线。保 证最前一个中线点距工作面不超过40~50m,以防掘 偏。
方法：经纬仪法，瞄线法，拉线法
β
A B C
建筑精选课件
9
建筑精选课件
10
四、标定曲线巷道中线
井下运输巷道转弯处或巷道分岔处，都有一段曲线巷 道。曲线巷道中心线是一条平面曲线。
井下曲线都是圆曲线，半径一般在10~25m。其半径 根据矿车行驶速度及矿车轴距等因素而定。
曲线的起点、终点、曲线半径和转角(曲线中心角)等 参数均在设计中给定。
直代曲？
曲线巷道的中线是弯曲的，无法像直线巷道那样直接标 出中线，而只能在一定范围内以直代曲。
方法：弦线法和短弦法
建筑精选课件
11
(一) 弦线法：分段弦线长度可以是相等，也可以不等
上例为转向角大于180°的情况。反之，当 转向角小于180°，即由B向A掘进时，则上述 各转向角(左角)相应为：
180°-α/2n和180°-α/n
建筑精选课件
14
不等炫长标定：
建筑精选课件
15
2 实地标设
步骤：
1、标出A点。在A点安置仪器，后视 直线巷道中线点 M，测设转向角βA，给出弦A1的方向。
腰线点的垂距b为： b=i-a3
3、在中线上找出腰线位置后，拉水平线将腰线点 标设在巷道帮上，以便掘进人员掌握施工。
建筑精选课件
矿井中、腰线管理质量标准化课件
4、上报、外发图纸资料和技术报告，应有编 制、绘制、校审、技术负责人、科长签字， 最后由矿总工程师、矿长审查签字，未经审 查批准的图纸资料，一律不准对外使用或发 放。矿编制的采区或水平设计所需用的《地 质说明书》和附图，除履行上述技术责任手 续外，还须报经矿务局审查批准后方可提供 设计部门使用。
中、腰线标定管理制度
5、巷道掘进4-5米后，必须用经纬仪检查和重 新标定中、腰线，直线巷道岩巷50-80米， 煤巷80-100米时，必须用经纬仪控制巷道位 置，重新标定方向。 6、巷道正常掘进，直线巷道煤巷20米至少给 线一次，岩巷每10米至少给线一次，最前面 一个中、腰点至掘进迎头的距离煤巷不得大 于30米，岩巷不得大于20米，在延设中、腰 线时，必须对老点进行检查。
4、原始记录
外业记录本齐全正规（导线测量、水准测量、 联系测量、井巷施工标定、陀螺定向测量 等），并分档按时间顺序保存，记录本内容 齐全，书写工整无涂改
二、基本矿图
有《煤矿测量规程》规定的基本矿图 1、井田区域地形图 1：2000或1：5000 ； 2、工业广场平面图 1：500或1：1000； 3、井底车场平面图 1：200或1：500 ； 4、采掘工程平面图 1：1000或1：2000 ； 5、主要巷道平面图 1：1000或1：2000 ； 6、、井上下对照图 1：2000或1：5000 ； 7、井筒（包括立井和主斜井）断面图 ； 8、主要保护煤柱图 。
7、巷道贯通提前20米，必须进行一次贯通测 量，并进行闭合验算，按设计要求贯通。 8、用激光指向仪指示巷道掘进方向应遵守下 列规定： （1）激光指向仪的设置位置和光束空间方 向，应根据经纬仪和水准仪标定的中、腰线 点，所用的中、腰线点应不少于3个，点间 距不应少于20米。
