厌氧反应器的作用及工作原理
厌氧氨氧化反应器
厌氧氨氧化反应器中的微生物通过厌 氧氨氧化反应，将氨和亚硝酸盐作为 电子供体和受体，进行氧化还原反应 ，生成氮气和能量。
厌氧氨氧化反应器的应用领域
01
02
03
污水处理
厌氧氨氧化反应器可用于 污水处理厂，提高脱氮效 率，减少能源消耗和温室 气体排放。
生物能源
厌氧氨氧化反应器可以用 于生产生物能源，如氢气 和甲烷，为可再生能源提 供新的途径。
。
03
与生物滤池结合
利用生物滤池提供生物膜载体，提高厌氧氨氧化反应器的处理能力。
CHAPTER
05
厌氧氨氧化反应器的未来展望
厌氧氨氧化反应器在污水处理领域的应用前景
高效脱氮
厌氧氨氧化反应器能够实现高效脱氮，降低污水处理过程中的氮 排放，有助于改善水体质量。
节能降耗
相较于传统的硝化反硝化过程，厌氧氨氧化反应器在处理过程中不 需要额外投加碳源，降低了能耗和物耗。
厌氧氨氧化反应器
汇报人：可编辑 2024-01-04
CONTENTS
目录
• 厌氧氨氧化反应器简介 • 厌氧氨氧化反应器的设计和运行 • 厌氧氨氧化反应器的微生物学 • 厌氧氨氧化反应器的研究进展 • 厌氧氨氧化反应器的未来展望
CHAPTER
01
厌氧氨氧化反应器简介
定义与工作原理
定义Байду номын сангаас
厌氧氨氧化反应器是一种生物反应器 ，用于在厌氧条件下将氨和亚硝酸盐 转化为氮气，同时产生能量。
生物质能利用
厌氧氨氧化反应器可以应用于生物质能利用领域，实现生 物质的厌氧发酵和产气，同时去除废水中的氨氮。
厌氧氨氧化反应器面临的挑战与解决方案
技术成熟度

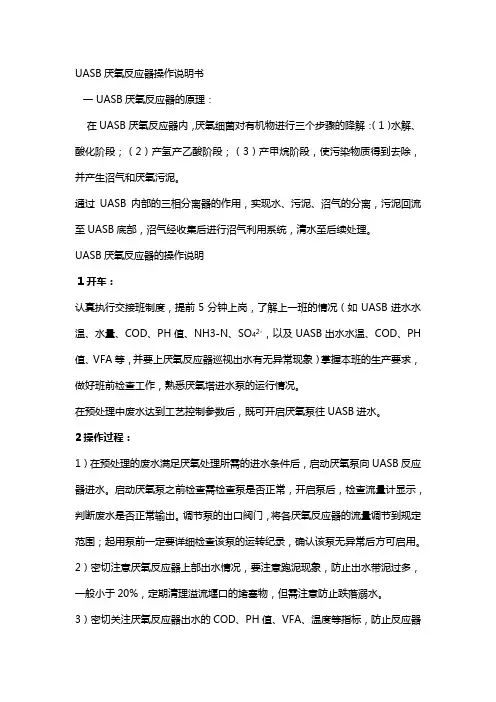

UASB厌氧反应器操作说明书
UASB厌氧反应器操作说明书一 UASB厌氧反应器的原理：在UASB厌氧反应器内，厌氧细菌对有机物进行三个步骤的降解：（1）水解、酸化阶段；（2）产氢产乙酸阶段；（3）产甲烷阶段，使污染物质得到去除，并产生沼气和厌氧污泥。
通过UASB内部的三相分离器的作用，实现水、污泥、沼气的分离，污泥回流至UASB底部，沼气经收集后进行沼气利用系统，清水至后续处理。
UASB厌氧反应器的操作说明1开车：认真执行交接班制度，提前5分钟上岗，了解上一班的情况（如UASB进水水温、水量、COD、PH值、NH3-N、SO42-，以及UASB出水水温、COD、PH 值、VFA等，并要上厌氧反应器巡视出水有无异常现象）掌握本班的生产要求，做好班前检查工作，熟悉厌氧塔进水泵的运行情况。
在预处理中废水达到工艺控制参数后，既可开启厌氧泵往UASB进水。
2操作过程：1）在预处理的废水满足厌氧处理所需的进水条件后，启动厌氧泵向UASB反应器进水。
启动厌氧泵之前检查需检查泵是否正常，开启泵后，检查流量计显示，判断废水是否正常输出。
调节泵的出口阀门，将各厌氧反应器的流量调节到规定范围；起用泵前一定要详细检查该泵的运转纪录，确认该泵无异常后方可启用。
2）密切注意厌氧反应器上部出水情况，要注意跑泥现象，防止出水带泥过多，一般小于20%，定期清理溢流堰口的堵塞物，但需注意防止跌落溺水。
3）密切关注厌氧反应器出水的COD、PH值、VFA、温度等指标，防止反应器工艺指标变化过大；4）经常巡视厌氧反应器顶部水面的情况，防止大量气体溢出；5）经常观察水封中的水位，将水封水位控制在一定高度；6）根据需要，每班进行取样送检，并根据化验结果判断厌氧反应器的运行状况。
3停止：1）当预处理没有足够的废水或预处理水质达不到工艺控制控制要求时，反应器停止进水，待预处理正常后，再恢复进水；但在停水时要密切注意反应器内的温度变化，如温度下降多（超过5℃），再次进水时就先需将反应器的温度升至原正常运行时的温度，防止因温度变化的原因使反应器运行出现问题；2）当反应器出水带泥过多（SV≥20%要密切关注）或出水水质变差时，减少反应器的进水量或改为间歇进水，防止反应器的深度恶化；3）当UASB出水VFA大于8或UASB的COD去除率小于50%，适当减少反应器的进水量或改为间歇进水，甚至停止进水，防止反应器的深度恶化。
UASB厌氧反应器的框架和工作原理
UASB厌氧反应器的框架和工作原理框架
UASB厌氧反应器通常由以下几个主要部分组成：
1. 上升流区：废水进入反应器后，在上升流区内通过分布器均
匀分布。
这个区域允许废水中的有机物与厌氧微生物接触。
2. 厌氧污泥毯：厌氧微生物聚集在上升流区的下方，形成厌氧
污泥毯。
这个污泥毯中的微生物通过降解有机物产生沼气。
3. 沉降区：在污泥毯上面，有一个沉降区，用于分离废水中的
悬浮物和产生的污泥。
清水经过此区域后会被排出反应器。
4. 底部区域：在反应器的底部，有一个污泥收集区域。
在这里，产生的厌氧污泥会积累，并可以周期性地进行污泥处理。
工作原理
UASB厌氧反应器的工作原理可以概括为以下几个步骤：
1. 废水进入反应器后，流经上升流区。
在这里，有机物与厌氧
微生物发生接触。
微生物以有机物为能源，进行生物降解过程。
2. 有机物在上升流区中被降解，产生沼气和产生的污泥。
降解
过程是在厌氧环境下进行的，不需要氧气。
3. 产生的污泥和悬浮物在沉降区被分离。
清水从沉降区流出，
而污泥留在反应器中。
4. 沉降的污泥在底部区域积累，并可以周期性地进行污泥处理，以维持反应器的正常运行。
通过这些步骤，UASB厌氧反应器能够高效地去除废水中的有
机物，并产生可回收的沼气。
以上是关于UASB厌氧反应器框架和工作原理的简要介绍。
如
果您对此有任何疑问或需要进一步的信息，请随时与我联系。
厌氧膜生物反应器原理
厌氧膜生物反应器原理嗨，小伙伴们！今天咱们来唠唠一个超有趣的东西——厌氧膜生物反应器。
这玩意儿听起来是不是有点高大上？其实呀，理解起来也没那么难啦。
咱先来说说啥是厌氧环境。
你想啊，就像有些小生物不喜欢氧气，在没有氧气的地方才能活得自在，这就是厌氧啦。
厌氧膜生物反应器呢，就是专门给这些厌氧小生物创造了一个超级合适的家。
在这个反应器里呀，有一个很关键的部分就是膜。
这个膜就像是一个超级滤网，但是它的作用可不仅仅是过滤那么简单哦。
它把那些厌氧微生物留在了反应器里面，就像把一群调皮的小娃娃圈在了一个安全的小院子里。
这些微生物呢，可是反应器里的小能手。
它们会分解那些进入反应器的有机物。
比如说，咱们生活中的污水里有好多脏东西，像一些没被处理干净的食物残渣啦，还有各种有机的小颗粒之类的。
这些微生物看到这些有机物，就像小馋猫看到了美食一样，它们会把这些有机物一点点分解掉。
那这些微生物是怎么分解有机物的呢？这就像是一场微观世界里的奇妙派对。
微生物们会利用自己身体里特殊的“工具”，这些“工具”就像是小小的魔法棒。
它们会把有机物分子打散，然后重新组合成一些新的东西。
比如说，会产生一些甲烷之类的气体。
甲烷可是个很有用的东西呢，它可以用来做燃料。
你看，原本是污水里的脏东西，经过这些微生物的魔法手，就变成了有用的能源，是不是很神奇呀？再来说说这个膜的另一个厉害之处。
它能够把分解后的产物进行有效的分离。
那些被微生物分解后产生的小颗粒啦，还有一些不能被微生物分解的东西，膜就会把它们挡在一边，不让它们乱跑。
就像一个严格的守门员，只允许那些合格的东西通过。
这样呢，从反应器里出来的东西就会比较纯净啦。
比如说，如果是处理污水的话，经过厌氧膜生物反应器处理后的水就会比进去的时候干净很多。
而且哦，这个厌氧膜生物反应器还有一个很棒的特点。
它不需要太多的能量来维持运行。
因为是厌氧环境嘛，不像那些需要氧气的处理过程，还得不断地往里面鼓入氧气，那可是很费能量的。
UASB厌氧反应器工艺原理及特点
UASB厌氧反应器工艺原理及特点1、UASB厌氧反应器的原理升流式厌氧污泥床(UASB)反应器是由Lettinga在七十年代开发的。
废水被尽可能均匀的引入到UASB厌氧反应器的底部，污水向上通过包含颗粒污泥或絮状污泥的污泥床。
厌氧反应发生在废水与污泥颗粒的接触过程，反应产生的沼气引起了内部的循环。
附着和没有附着在污泥上的沼气向反应器顶部上升，碰击到三相分离器气体发射板，引起附着气泡的污泥絮体脱气。
气泡释放后污泥颗粒将沉淀到污泥床的表面，气体被收集到反应器顶部的三相分离器的集气室。
一些污泥颗粒会经过分离器缝隙进入沉淀区。
UASB厌氧反应器包括以下几个部分:进水和配水系统、反应器的池体和三相分离器。
在UASB厌氧反应器中最重要的设备是三相分离器，这一设备安装在反应器的顶部并将反应器分为下部的反应区和上部的沉淀区。
2、UASB厌氧反应器的选型UASB厌氧反应器的材料，可采用碳钢、Lipp(或拼装结构)和混凝土结构。
对钢制结构的反应器需进行保温处理，钢池可考虑采用现场4~8mm厚阻燃型聚苯乙烯泡沫板及彩色防护板保温和装饰，碳钢的防腐材料采用环氧树脂加玻璃布三层做法。
混凝土池不考虑保温问题。
附属设备如三相分离器、配水系统、走道、扶手、楼梯暂等不考虑。
对以上三种结构型式进行了技术经济比较。
当建立两个或两个以上反应器时，矩形反应器可以采用共用壁。
当建造多个矩形反应器时有其优越性。
对于大型UASB厌氧反应器建造多个池子的系统是有益的，这可以增加处理系统的适应能力。
如果有多个反应池的系统，则可能关闭一个进行维护和修理，而其他单元的反应器继续运行。
通过综合比较，钢结构和混凝土的投资相差不大，从整体比较来看，拼装结构或Lipp罐从投资上和年经常费用上均较低。
且且具有安装方便，施工周期短的优点。
但混凝土使用寿命远远高于碳钢结构池体，且无需考虑保温问题。
目前，我国的UASB厌氧反应器大多以钢筋混凝土为材料。
3、UASB厌氧反应器的特点UASB内厌氧污泥浓度高，平均污泥浓度为20-40gMLVSS/L;有机负荷高，水力停留时间短，例如采用中温发酵时，容积负荷一般为5-10kgCOD/(m3.d)左右;无混合搅拌设备，靠发酵过程中产生的沼气的上升运动，使污泥床上部的污泥处于悬浮状态，对下部的污泥层也有一定程度的搅动;污泥床不设载体，节省造价及避免因填料发生堵塞问题;UASB内设三相分离器，通常不设高效澄清池，被沉淀区分离出来的污泥重新回到污泥床反应区内，通常可以不设污泥回流设备，运行动力较小。
UASB厌氧反应器的组织和原理
UASB厌氧反应器的组织和原理
UASB（Upflow Anaerobic Sludge Blanket）厌氧反应器是一种
高效处理有机废水的技术。
它通过微生物的作用将有机废水中的污
染物转化为沼气和沉降污泥，达到净化水质的目的。
反应器组织结构
UASB厌氧反应器主要由下列组织结构组成：
1. 上部分：这部分包括泥床上部的气隔板或气障，用于阻止沼
气和废水混在一起。
气障通常由气体分配管网或气泡塔构成。
2. 中间部分：中间部分被称为泥床区域，是沉积了活性污泥的
区域。
活性污泥通过各种微生物代谢将有机废水中的污染物降解成
沼气和沉降污泥。
3. 下部分：这部分是沼气和水分离的区域。
它通常包括一个沼
气收集系统和一个滗水器。
滗水器用于排出反应器中的净化后水质，同时保持沼气在反应器内循环。
反应器工作原理
UASB厌氧反应器的工作原理可以简要概括为以下几个步骤：
1. 废水加入反应器：有机废水通过进水口进入反应器。
2. 沉降污泥形成：有机废水中的污染物被微生物吸附和降解，形成沉降污泥。
3. 沼气产生：微生物在无氧条件下分解有机废水，产生沼气。
4. 沼气收集和利用：沼气通过收集系统收集起来，可以用作能源。
5. 净化后水质排出：净化后的水质通过滗水器排出反应器。
结论
UASB厌氧反应器是一种高效处理有机废水的技术，通过微生物的作用将有机废水转化为沼气和沉降污泥。
其组织结构包括上部分的气隔板，中间部分的泥床区域和下部分的沼气和水分离区域。
通过不断循环处理废水，UASB厌氧反应器能够实现废水的高效净化。
13种厌氧生物反应器结构及原理
13种厌氧生物反应器结构及原理厌氧生物反应器是一种用于处理含有机物污染物的废水、垃圾和有机废料的设备。
与常规的好氧生物反应器相比，厌氧生物反应器能够在无氧环境下降解有机废物，产生可再生的能源，如甲烷气体。
下面将介绍13种常见的厌氧生物反应器结构及原理。
1.家庭型生物反应器（家庭式厌氧发酵箱）家庭型生物反应器是一种小型厌氧生物反应器，常用于处理家庭废弃物。
它由一个密封的容器组成，内部含有厌氧微生物，废物在容器内分解产生甲烷气体。
2.填料式反应器（填料式厌氧反应器）填料式反应器是一种常见的厌氧生物反应器。
它由一个圆筒形容器组成，内部填充有一种特殊填料，如陶粒或聚合物。
填料提供了更大的表面积，用于附着厌氧微生物，促进废物的降解。
3.流化床反应器（流化床堆式厌氧反应器）流化床反应器利用流化床的原理进行废物处理。
废物被喷入反应器中，与床层内流动的气体混合并流化，从而实现废物降解和产气。
4.固定床反应器（固定床式厌氧反应器）固定床反应器是一种常见的厌氧生物反应器。
废物通过固定床内的孔隙流动，废物在固定床内降解，产生甲烷气体。
5.上升式床反应器（上升式床式厌氧反应器）上升式床反应器将废物从底部喷入反应器中，废物上升流动与厌氧微生物接触，实现废物的降解。
6.下降式膜池反应器（下降式膜池式厌氧反应器）下降式膜池反应器利用膜池和厌氧微生物来处理废物，膜池可以将固体和液体分离，同时提供厌氧微生物所需的无氧环境。
7.膜生物反应器（膜式厌氧反应器）膜生物反应器使用微孔膜将厌氧微生物和废物分离开。
厌氧微生物在反应器中降解废物，并通过膜分离器收集产生的甲烷气体。
8.微型反应器（微型厌氧生物反应器）微型反应器是一种小型的厌氧生物反应器，用于处理小量的废物。
反应器通常是由微型流道和反应池组成，利用微湍流和微流动加速废物的降解过程。
9.连续流式反应器（连续流式厌氧反应器）连续流式反应器是一种将废物连续供应到反应器中的反应器。
废物通过反应器流动，与厌氧微生物接触，实现废物的降解。
IC厌氧反应器的工作原理
IC厌氧反应器的工作原理
它相似由2层UASB反应器串联而成。
按功能划分，反应器由下而上共分为5个区：混合区、第1厌氧区、第2厌氧区、沉淀区和气液分离区。
混合区：反应器底部进水、颗粒污泥和气液分离区回流的泥水混合物有效地在此区混合。
第1厌氧区：混合区形成的泥水混合物进入该区，在高浓度污泥作用下，大部分有机物转化为沼气。
混合液上升流和沼气的剧烈扰动使该反应区内污泥呈膨胀和流化状态，加强了泥水表面接触，污泥由此而保持着高的活性。
随着沼气产量的增多，一部分泥水混合物被沼气提升至顶部的气液分离区。
气液分离区：被提升的混合物中的沼气在此与泥水分离并导出处理系统，泥水混合物则沿着回流管返回到下端的混合区，与反应器底部的污泥和进水充分混合，实现了混合液的内部循环。
第2厌氧区：经第1厌氧区处理后的废水，除一部分被沼气提升外，其余的都通过三相分离器进入第2厌氧区。
该区污泥浓度较低，且废水中大部分有机物已在第1厌氧区被降解，因此沼气产生量较少。
沼气通过沼气管导入气液分离区，对第2厌氧区的扰动很小，这为污泥的停留提供了有利条件。
沉淀区：第2厌氧区的泥水混合物在沉淀区进行固液分离，上清液由出水管排走，沉淀的颗粒污泥返回第2厌氧区污泥床。
从IC反应器工作原理中可见，反应器通过2层三相分离器来实现
SRT>HRT，获得高污泥浓度；通过大量沼气和内循环的剧烈扰动，使泥水充分接触，获得良好的传质效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
厌氧反应器的作用及工作原理
厌氧反应器为厌氧处理技术而设置的专门反应器。
厌氧消化技术在世界各地广泛应用，大部分处理城市生活有机垃圾的厂处理量在2500t/a以上。
厌氧过程实质是一系列复杂的生化反应，其中的底物、各类中间产物、最终产物以及各种群的微生物之间相互作用，形成一个复杂的微生态系统，类似于宏观生态中的食物链关系，各类微生物间通过营养底物和代谢产物形成共生关系(symbiotic)或共营养关系(symtrophic)。
因此，反应器作为提供微生物生长繁殖的微型生态系统，各类微生物的平稳生长、物质和能量流动的高效顺畅是保持该系统持续稳定的必要条件。
如何培养和保持相关类微生物的平衡生长已经成为新型反应器的设计思路。
UASB反应器
工作原理:上流式厌氧污泥床反应器(UASB)是传统的厌氧反应器之一。
三相分离器是UASB反应器的核心部件，它可以再水流湍动的情况下将气体、水和污泥分离。
废水经反应器底部的配水系统进入，在反应器内与絮状厌氧污泥充分接触，通过厌氧微生物的讲解，废水中的有机污泥物大部分转化为沼气，小部分转化为污泥，沼气、水、泥混合物通过三相分离器得于分离。
技术特点:运行稳定、操作简单、可用絮状污泥、产生沼气、较低的高度、投资省。
适用场合:广泛应用于食品、啤酒饮料、制浆造纸、化工和市政等废水的处理。
EGSB反应器
工作原理:EGSB厌氧反应器是在UASB厌氧反应器的基础上发展起来的新型反应器，EGSB反应器充分利用了厌氧颗粒污泥技术，通过外循环为反应器提供充分的上升流速，保持颗粒污泥床的膨胀和反应器内部的混和。
TWT通过改进和优化EGSB的内外部结构，提供了效率，降低了能耗，增强了运行的稳定性，有效防止了颗粒污泥的流失。
技术特点:污泥浓度高高负荷高去除率抗冲击负荷能力强占地面积小造价低适用场合: 适用于淀粉废水、酒精废水和其他轻工食品等高浓度有机废水的处理。
TWT-IC反应器
工作原理:TWT-IC反应器是继UASB、EGSB之后的新型厌氧反应器，需要处理的废水使用高效的配水系统由反应器底部泵入反应器，与反应器内的厌氧颗粒污泥混合。
在反应器
下部主处理区，绝大部分有机物质被转化为甲烷和二氧化碳。
这些混合其他(沼气)由下部的三相分离收集。
产生的”气提“带动水流通过上升管进入反应器顶部的气液分离器。
沼气从这个分离器中溢出反应器，水流经过下降管回到反应器的底部。
技术特点:稳定的出水水质有机负荷高占地小水力停留时间短耗碱少适用场合:造纸、啤酒、柠檬酸、酒精等行业。
