城市污水处理厂初步设计

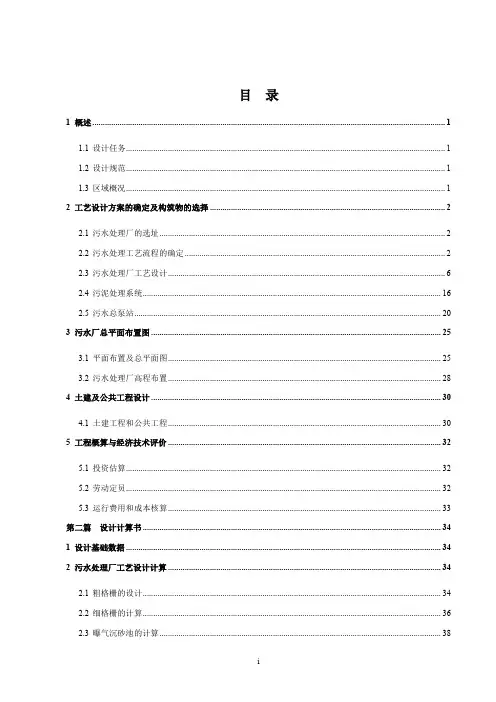

某城镇污水处理厂初步设计-完整论文
目录1 概述 (1)1.1设计任务 (1)1.2设计规范 (1)1.3区域概况 (1)2 工艺设计方案的确定及构筑物的选择 (2)2.1污水处理厂的选址 (2)2.2污水处理工艺流程的确定 (2)2.3污水处理厂工艺设计 (6)2.4污泥处理系统 (16)2.5污水总泵站 (20)3 污水厂总平面布置图 (25)3.1平面布置及总平面图 (25)3.2污水处理厂高程布置 (28)4 土建及公共工程设计 (30)4.1土建工程和公共工程 (30)5 工程概算与经济技术评价 (32)5.1投资估算 (32)5.2劳动定员 (32)5.3运行费用和成本核算 (33)第二篇设计计算书 (34)1 设计基础数据 (34)2 污水处理厂工艺设计计算 (34)2.1粗格栅的设计 (34)2.2细格栅的计算 (36)2.3曝气沉砂池的计算 (38)2.4辐流初沉池的计算 (43)2.5CASS工艺的计算 (49)2.6消毒接触池 (58)2.7计量设备 (60)3 污泥处理系统工艺设计 (62)3.1污泥浓缩池 (62)3.2贮泥池 (64)3.3污泥消化池 (65)3.4贮气柜 (72)3.5脱水机房 (73)3.6事故干化场 (73)4 污水处理厂高程布置 (73)4.1 污水处理构筑物的注意事项 (73)4.3污泥水头损失计算 (77)5 污水总泵站 (80)5.1泵站设计 (80)5.2吸水管路设计 (81)5.3泵站水头损失计算 (82)5.4集水池 (82)5.5泵房的平面布置 (83)5.6泵站的高程布置 (84)参考文献 (86)英文翻译附图第一篇设计说明书1 概述1.1 设计任务对城市污水处理工程的初步设计。
设计内容主要包括污水处理工艺的选择，污水处理构筑物的设计以及污泥处理构筑物的设计。
1.2 设计规范（1）污水处理工程毕业设计任务书；（2）《室外给水设计规范》（GB50013-2006）中国计划出版社；（3）《室外排水设计规范》（GB50014-2006）中国计划出版社；（4）《建筑制图标准汇编》，中国计划出版社，2003；（5）《污水排入城市下水道水质标准》（CJ343-2010），中国标准出版社，2010；（6）《城镇水处理厂污染物排放标准》（GB18918-2002），国家环境保护局，2002；（7）《城镇污水处理厂污泥处置污染防治最佳可行技术指南》（试行）（HJ-BAT-002），环境保护部2010；（8）给水排水工程标准图集；（9）《地表水环境质量标准》（GB3838-2002），中国环境科学出版社，2002。
15万吨每天城市生活污水处理厂初步设计
15万吨每天城市生活污水处理厂初步设计城市生活污水处理厂是为了处理城市居民的生活废水，以保护环境和人民健康。
本文将对一座处理规模为15万吨每天的城市生活污水处理厂进行初步设计。
污水处理厂的处理工艺通常包括物理处理、生化处理和深度处理。
物理处理主要是对污水中的悬浮物、悬浮沉淀物的去除，生化处理主要是对有机物的去除，深度处理主要是对溶解物、微生物及微量有害物质的去除。
首先，对于15万吨每天的城市生活污水处理厂来说，排水工程设计应合理规划，以确保污水能够流畅进入处理工艺。
废水应该通过管道流入初沉池和调节池，在进入污泥消化池和沉淀池之前，需要进行初沉剂的投加，以去除悬浮物。
其次，生化处理是污水处理厂的核心环节。
对于这座规模较大的处理厂来说，可以选择传统的活性污泥法或者较新的膜法进行处理。
传统的活性污泥法主要包括进水、曝气、沉淀、回流等过程，而膜法则利用膜的过滤作用，将污水中的有机物、微生物等去除。
生化处理工艺的选择需要根据具体情况来确定，综合考虑技术成熟度、运维成本和出水质量等因素。
最后，深度处理是为了进一步提高出水质量，以满足排放标准。
深度处理可以采用生物脱氮、脱磷工艺，以去除水体中的氮、磷等营养物质。
同时,对于目前较难去除的微量有害物质，如COD、重金属等，可以采用吸附、氧化还原等技术来处理。
在设计过程中，还需要对污泥处理工艺进行考虑。
污泥可以通过厌氧消化和后处理等工艺得到处理。
厌氧消化是将污泥进行生化分解，产生沼气用于发电或供热，后处理则是通过浓缩、脱水等方式处理污泥。
此外，为了保证污水处理厂的正常运行，还应考虑相应的设施建设。
包括进水泵站、初沉池、调节池、活性污泥池、深度处理单元、出水泵站、污泥处理单元等。
各处理单元之间的管道布局和运行设计也需要合理规划，以确保整个处理过程的顺利进行。
综上所述，一座处理规模为15万吨每天的城市生活污水处理厂的初步设计需要考虑进水工程设计、物理处理、生化处理、深度处理和污泥处理等方面。
某城镇污水处理厂初步设计
根据国内外已运行的大、中型污水处理厂的调查，要达到确定的治理目标，可采用“普通活性污泥法”或“氧化沟”法。
（1）普通活性污泥法
普通活性污泥法也称传统活性污泥法，推广年限长，具有成熟的设计运行经验，处理效果可靠，如设计合理，运行得当，出水BOD5可达10-20mg/L，它的缺点是工艺路线长，工艺构筑物及设备多而复杂，运行管理困难，运行费用高。
30
30
10
0.5
去除率
100%
70%
100%
75%
87.5%
2.2污水处理厂方案的确定
2.2.1确定污水处理方案的原则
污水处理工程建设过程中应遵从下列原则：
（1）污水处理工艺技术方案，在达到治理要求的前提下应优先选择基建投资和运行费用少、运行管理简便的先进的工艺；
（2）所用污水、污泥处理技术和其他技术不仅要求先进，更要求成熟可靠；
（4）《给水排水设计手册》（第1、5、6、11等分册），中国建筑工业出版社，2000；
（5）《给水排水工程基本建设概预算》，吴庄编著，同济大学出版社，1991；
日处理量10万吨城市污水处理厂初步设计
日处理量10万吨城市污水处理厂初步设计城市污水处理厂是一种重要的环保设施，用于处理城市中产生的大量污水。
在初步设计中，需要考虑到日处理量、污水处理工艺、设备选型以及配套设施等方面。
以下是一个大致的1200字以上的初步设计方案。
一、项目背景城市污水处理厂的建设是为了解决城市中大量产生的污水的处理问题。
经过初步测算，该城市的日处理量为10万吨，因此需要建设一座符合该规模的污水处理厂。
二、污水处理工艺根据日处理量为10万吨的需求，本设计方案选用了A2/O（缺氧-好氧-沉淀）工艺。
该工艺具有以下优点：1）占地面积小，适合中小型城市；2）处理效果好，能够达到国家排放标准；3）投资、运营成本较低。
三、工程布置1.总体布置：2.进水系统：设计选用人工攬并法进水，在进水口设置格栅除杂。
并设置一个小型污泥浓缩池，用于污泥的初步浓缩。
3.初沉池：初沉池设置在进水口之后，通过重力沉淀对污水进行预处理。
初沉池的出流口通过集水管将污水送入调节池。
4.调节池：调节池的作用是对来水进行平稳调节，控制进水水质的波动。
调节池设有多个反硝化区和缺氧区，通过不同的区域设置，使得进入A2/O系统的水质能够平稳保持。
5.A2/O处理系统：A2/O处理系统包括好氧区、缺氧区和曝气区，用于去除污水中的有机物、氨氮和无机磷。
系统选择了高效、节能的生物填料，用于增加曝气效果。
根据日处理量为10万吨的要求，设计了多个处理单元，确保系统的稳定运行。
6.沉淀池：A2/O系统出流的污水首先进入沉淀池进行沉淀处理。
沉淀池通过重力作用，将污水中的悬浮固体物质沉淀到池底，形成污泥。
7.除磷除氮系统：沉淀池出流的水进入除磷除氮系统，该系统采用生物除磷除氮的方法。
生物除磷除氮是一种高效、环保的脱氮脱磷工艺，能够有效去除污水中的氮、磷等有害物质。
8.出水系统：经过沉淀和除磷除氮处理后的污水达到了国家排放标准。
出水系统通过多级过滤和消毒，最后将处理后的水排入附近的河流或者进行再利用。

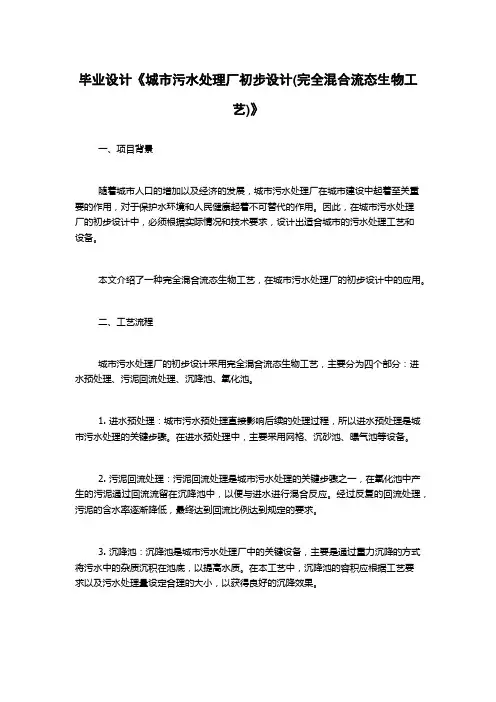

毕业设计《城市污水处理厂初步设计(完全混合流态生物工艺)》
毕业设计《城市污水处理厂初步设计(完全混合流态生物工艺)》一、项目背景随着城市人口的增加以及经济的发展，城市污水处理厂在城市建设中起着至关重要的作用，对于保护水环境和人民健康起着不可替代的作用。
因此，在城市污水处理厂的初步设计中，必须根据实际情况和技术要求，设计出适合城市的污水处理工艺和设备。
本文介绍了一种完全混合流态生物工艺，在城市污水处理厂的初步设计中的应用。
二、工艺流程城市污水处理厂的初步设计采用完全混合流态生物工艺，主要分为四个部分：进水预处理、污泥回流处理、沉降池、氧化池。
1. 进水预处理：城市污水预处理直接影响后续的处理过程，所以进水预处理是城市污水处理的关键步骤。
在进水预处理中，主要采用网格、沉砂池、曝气池等设备。
2. 污泥回流处理：污泥回流处理是城市污水处理的关键步骤之一，在氧化池中产生的污泥通过回流流留在沉降池中，以便与进水进行混合反应。
经过反复的回流处理，污泥的含水率逐渐降低，最终达到回流比例达到规定的要求。
3. 沉降池：沉降池是城市污水处理厂中的关键设备，主要是通过重力沉降的方式将污水中的杂质沉积在池底，以提高水质。
在本工艺中，沉降池的容积应根据工艺要求以及污水处理量设定合理的大小，以获得良好的沉降效果。
4. 氧化池：氧化池是城市污水处理中的最关键设备，是完全混合流态生物工艺的主体。
在氧化池中，通过生物菌体代谢分解有机物，然后使用外部空气提供足够的氧气，促进生物菌体的繁殖和分解，所以在本文设计的氧化池中，一定要考虑到氧气的供应。
三、设计要点1. 厂房及设备：在城市污水处理厂的初步设计中，要考虑选取一个较大的土地面积，为后期的设备维护和扩容留有空间以及保证运行中的人员的工作安全。
大部分设备要考虑首先选择国内外同类设备，但是在效果和价格的情况下，要选择更适用于本地的设备。
2. 生物处理：采用完全混合流态生物工艺，在氧化池内使用生物菌体进行代谢分解有机物。
3. 操作旁：在进水预处理、氧化池以及沉降池区域都安置一些操作旁，方便现场人员进行设备维护和清洁。
城镇污水处理厂初步设计说明
城镇污水处理厂初步设计1.设计任务书1．1. 工程设计资料1.1.1.工程概况某城市拟筹建城市污水处理厂，废水量为18万吨/日。
城市污水的主要污染物是Cr COD 、BOD 5、SS 、氮和磷等。
经当地环保部门审批，污水排放标准执行城镇污水处理厂污染物排放标准（GB18918-2002）一级标准的B 标准。
1.1.2.工程设计规模1.设计水量总水量：d m Q /108.135⨯=总2.进水水质进水水质参考同类案例，具体进水水质如表1所示。
表1—1 进水水质（单位：mg/L ）指标Cr COD BOD 5 SS 氨氮 磷酸盐 数值200 150 200 30 4.0 3.处理目标经当地环保部门审批，污水排放标准执行《污水综合排放标准》（GB18918-2002）一级标准的B 标准，具体出水水质如表2所示。
表1—2 出水水质（单位：mg/L ）指标Cr COD BOD 5 SS 氨氮 磷酸盐 数值 6020 20 8 1.0 1.2.设计任务1.根据以上资料，确定最佳处理工艺，对该污水处理工程进行初步设计。
2.设计围为污水处理工艺系统。
3.完成污水处理各构筑物的设计，编写设计说明书和设计计算书（包括高程计算和构筑物设计计算）。
4.完成设计图纸2（平面布置图和高程布置图）。
1.3.基本要求1.设计者必须独立思考，独立完成全部设计。
2.按时按质完成设计任务要求。
3.设计方案严格执行有关环境保护的规定，污水处理后必须保证出水指标均达到当地环保部门核准的污水排放标准。
4.采用经济合理的处理工艺，保证处理效果，并节省投资和运行管理费用。
5.设计新颖美观、布局合理。
2设计说明书2.1.城镇污水的来源城市污水按来源可分为生活污水、工业废水和径流污水。
2.1.1.生活污水生活污水主要来自家庭、机关、商业和城市公用设施。
其中主要是粪便和洗涤污水，集中排入城市下水道管网系统，输送至污水处理厂进行处理后排放。
其水量水质明显具有昼夜周期性和季节周期变化的特点。
城市污水处理厂初步设计
城市污水处理厂初步设计第一部分设计说明书一、设计任务：根据已知资料，进行城市污水处理厂的初步设计：要求确定污水处理流程，计算各污水处理构筑物的尺寸，布置污水处理厂总平面图和高程图；对污泥的处理与处置进行简单说明，并预留平面布置的场地；对进水泵房进行简要的说明，并预留平面布置的场地；生物主体工艺要求采用推流式传统活性污泥法。
二、工程规模处理污水量为20000m3/d。
三、设计原始资料某城市设计人口（4+0.02×5）万，生活污水量标准为日平均200L/人，每人每天产生BOD530g，每人每天产生SS45g。
工业污水量为5000m3/d，变化系数为1.3，工业废水的污染物浓度为：BOD5=250mg/L，SS=400mg/L。
要求排水的BOD5和SS浓度达到《城镇污水处理厂污染物排放标准》（GB18918-2002）的二级标准。
规划污水处理厂的面积约25000m2，处理厂四角坐标分别为（0，0）、（0，125）、（200，0）和（200，125）。
厂区设计地坪绝对标高采用 5.00m。
污水处理厂出水排入距厂150米的河流中，该河流的最高水位约为4.60米，最低水位1.80米，常年平均水位约为3.00米。
污水处理厂的污水进水总管管径为DN800，进水泵房处沟底标高为绝对标高0.315米。
四、水量水质设计人口（4+0.02×5）万，生活污水量标准为日平均200L/人，每人每天产生BOD530g，每人每天产生SS45g。
工业污水量为5000m3/d，变化系数为1.3，工业废水的污染物浓度为：BOD5=250mg/L，SS=400mg/L。
要求排水的BOD5和SS浓度达到《城镇污水处理厂污染物排放标准》（GB18918-2002）的二级标准。
五、工艺流程污水中格栅进水泵房细格栅沉砂池初沉池排渣排渣排砂排泥曝气池二沉池排入河流排泥六、污水处理构筑物的说明1、中格栅为了截流较大的悬浮物或漂浮物，以便减轻后续构筑物的处理负荷，并使之正常运行，在进水泵房前设置格栅。
城市污水处理厂初步设计
城市污水处理厂初步设计一、设计背景随着城市规模的不断扩大和人口的增加，城市污水处理成为一个亟待解决的问题。
城市污水处理厂的设计和建设是确保城市环境卫生和水资源保护的关键环节。
因此，本文将对城市污水处理厂的初步设计进行探讨。
二、设计目标1.实现对城市污水的有效处理，确保水质符合国家相关标准，保护水资源。
2.最大限度地降低污水处理过程中对环境的负面影响，减少废水的排放，降低二次污染风险。
3.设计建设成本合理，运维成本可行，确保整个处理过程的可持续性。
三、设计内容1.污水生产量估算：根据城市人口数量和人均生活用水量，估算出污水生产量，确定处理厂的规模和能力。
2.污水收集管网设计：设计和布置污水收集系统，确保所有污水都能够顺利进入处理厂。
3.污水处理工艺选择：根据污水的性质和处理要求，选择合适的处理工艺，如生化处理工艺、物理化学处理工艺等。
4.污泥处理：设计污泥处理及处置系统，例如污泥脱水、干化、焚烧等工艺，确保污泥的无害化处理和资源化利用。
5.水质监测：设计水质监测系统，对处理后的污水进行监测，确保出水质量达到标准要求。
6.运维管理：设计运维管理系统，确保污水处理系统的正常运行和维护，包括设备维护、管道检修等。
四、设计步骤1.调查研究：了解城市的污水产生情况、水质状况、地形地貌等信息，为设计提供依据。
2.方案选择：根据调研结果和设计目标，选择合适的处理方案和技术路线。
3.设计参数确定：确定设计的关键参数，如处理容量、设备规模、出水标准等。
4.设计方案绘制：绘制处理厂的总平面图、工艺流程图、设备布置图等，确保每个环节的顺利衔接。
5.设备选型：根据处理工艺和处理容量，选择适合的设备进行投标。
6.施工图设计：根据设计方案和设备选型，编制施工图纸，包括土建、设备安装、管道敷设等。
7.配套设施设计：设计配套的电力、供水、通风等设施，确保整个处理系统的安全可靠运行。
8.经济评估：对设计方案进行经济评估，确定投资规模、运维成本等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
城市污水处理厂初步设计第一部分设计说明书一、设计任务：根据已知资料，进行城市污水处理厂的初步设计：要求确定污水处理流程，计算各污水处理构筑物的尺寸，布置污水处理厂总平面图和高程图；对污泥的处理与处置进行简单说明，并预留平面布置的场地；对进水泵房进行简要的说明，并预留平面布置的场地；生物主体工艺要求采用推流式传统活性污泥法。
二、工程规模处理污水量为20000m3/d。
三、设计原始资料某城市设计人口（4+0.02×5）万，生活污水量标准为日平均200L/人，每人每天产生BOD530g，每人每天产生SS45g。
工业污水量为5000m3/d，变化系数为1.3，工业废水的污染物浓度为：BOD5=250mg/L，SS=400mg/L。
要求排水的BOD5和SS浓度达到《城镇污水处理厂污染物排放标准》（GB18918-2002）的二级标准。
规划污水处理厂的面积约25000m2，处理厂四角坐标分别为（0，0）、（0，125）、（200，0）和（200，125）。
厂区设计地坪绝对标高采用 5.00m。
污水处理厂出水排入距厂150米的河流中，该河流的最高水位约为4.60米，最低水位1.80米，常年平均水位约为3.00米。
污水处理厂的污水进水总管管径为DN800，进水泵房处沟底标高为绝对标高0.315米。
四、水量水质设计人口（4+0.02×5）万，生活污水量标准为日平均200L/人，每人每天产生BOD530g，每人每天产生SS45g。
工业污水量为5000m3/d，变化系数为1.3，工业废水的污染物浓度为：BOD5=250mg/L，SS=400mg/L。
要求排水的BOD5和SS浓度达到《城镇污水处理厂污染物排放标准》（GB18918-2002）的二级标准。
五、工艺流程污水中格栅进水泵房细格栅沉砂池初沉池排渣排渣排砂排泥曝气池二沉池排入河流排泥六、污水处理构筑物的说明1、中格栅为了截流较大的悬浮物或漂浮物，以便减轻后续构筑物的处理负荷，并使之正常运行，在进水泵房前设置格栅。
格栅分为两个，一个中格栅，一个细格栅。
（1）设计流量： Qmax =0.229m3/s,K总=1.5。
（2）栅前水深h=0.4m过栅流速V=0.9m/s栅条间隙宽度e=0.02m格栅倾角α=60°格栅的选用：机械清渣格栅（3）地下钢筋混凝土结构。
（4）格栅的运行根据栅前后水位差控制。
（5）格栅尺寸：L×B =2.29m×0.89m2、污水泵房主要设计参数：（1）设计流量：Qmax=229L/s（2）净扬程:6.533m3、细格栅主要设计参数：（1）设计流量： Qmax =0.229m3/s,K总=1.5。
（2）栅前水深h=0.4m过栅流速V=0.9m/s栅条间隙宽度e=0.005m格栅倾角α=60°格栅的选用：机械清渣格栅（3）地下钢筋混凝土结构。
（4）格栅的运行根据栅前后水位差控制。
（5）格栅尺寸：L×B =3.28m×1.76m4、平流沉砂池功能是去除比重较大的无机颗粒，以及减轻机械、管道的磨损及改善污泥处理构筑物的处理条件。
主要设计参数：（1）设计流量：Qmax=229L/s（2）尺寸大小：L×B×H=18m×0.95m×1.84m（3）池水总有效容积：V=13.74m3（4）沉砂池水流部分长度：L=18m（5）池总宽度: B=0.95m（6）水流断面积：A=0.76m2（7）沉砂斗尺寸及个数：采用锥形方斗，斗上口宽0.9m，下口宽0.2m，斗高0.61m，沉砂斗容积0.21m3,设6个沉砂斗。
（8）沉砂池总高度：H=1.71m5、平流式初次沉淀池用于去除悬浮物质（SS）同时可去除约20%-30%的BOD5，可改善生物处理构筑物的运行条件，降低BOD浓度。
主要设计参数：（1）设计流量：Qmax=229L/s（2）尺寸大小：L×B×H=27m×5.07m×8.36m（3）沉淀区有效水深：h2=2.25m（4）沉淀区有效容积：V1= 7387.2m3（5）沉淀区长度：L=27m（6）沉淀区总宽度：B=5.07m（7）污泥斗尺寸：采用锥形方斗，斗上口宽5m，下底宽1m，斗高3.46m，污泥斗容积35.75m3。
（8）沉淀池总高度：H=8.36m（9）设4座沉淀池，每座沉淀池设1个污泥斗。
6、推流式曝气池曝气池是活性污泥系统的核心设备,活性污泥系统的净化效果在很大程度上取决于曝气池的功能是否能够正常发挥。
（1）设计流量：Qmax=229L/s（2）尺寸大小：L×B×H=131.3m×3.5m×3.0m（3）原污水物质浓度：CSS =283mg/L,CBOD5=183mg/L（4）要求处理程度：CSS =30mg/L,CBOD5=30mg/L（5）去除率：η=0.83（6）BOD5-污泥负荷率：Ns=0.40 kgBOD5/(kgMLSS·d) （7）混合液污泥浓度：X=3300mg/L（8）平均时需氧量：O2=87.3kg/h（9）最大时需氧量：O2(max)=109.4kg/h（10）曝气池容积：V= 2758(m3)（11）五廊道式设计：廊道长L1= 26m（12）池总高度：H=3.5(m)（13）曝气池座数：2座（14）鼓风机的选择：选取三台型号为LG60的鼓风机,两用一备。
7、普通辐流式二次沉淀池设在生物处理构筑物之后，用于沉淀去除活性污泥或腐殖污泥，使泥水分离，从而使混合液澄清，浓缩和回流活性污泥，其工作效果能够直接影响活性污泥系统的出水水质和回流污泥浓度，采用机械刮泥。
（1）设计流量：Qmax=229L/s（2）池尺寸大小：D×H=19m×4.87m（3）池有效水深：h2= 3m（4）污泥斗尺寸：斗上口半径1.5m，下底半径1.0m，斗高0.87m，污泥斗容积4.33m3。
（5）沉淀池总高度：H=4.87m（6）沉淀池周边处高度：h1+h2+h3=3.6m七、平面布置情况该污水处理厂面积约25000m2，处理厂四角坐标分别为（0，0）、（0，125）、（200，0）和（200，125）。
根据城市污水处理工艺流程的设计，各构筑物从东往西布置，两侧集水井与市区排水总管衔接，达标排水沿管道排入河流。
从初沉池和二沉池排除的污泥排入污泥投配池，再经污泥消化池处理，置于污泥贮存池贮存，以便于外运。
八、高程布置情况污水处理厂处理流程高程布置的主要任务是：确定各处理构筑物和泵房的标高，确定处理构筑物之间连接管渠的尺寸和标高，通过计算确定各部位的水面标高，从而能够使污水沿处理构筑物之间通畅地流动，保证污水处理厂的正常运行。
污水水流依靠重力流动，以减少运行费用。
为此，必须精确计算其水头损失，包括从进池到出池的所有水头损失在内；水流通过连接前后两构筑物的管渠的水头损失，包括沿程与局部水头损失。
具体高程布置见污水处理厂高程布置图。
第二部分设计计算书一、厂设计流量平均流量：生活污水:Q1=qv·N/（24×3600）=200×4.1×104/(24×3600)=94.91(L/s)工业污水:Q2+qv’/(24×3600)=5000×103/(24×3600)=57.87(L/s)Q总=Q1+Q2=94.91+57.87=151.78≈152(L/s)最大污水量: 已知K2=1.3,查表得K1=1.62Q max = Q1K1+Q2K2=94.91×1.62+57.87×1.3=229(L/s)二、中格栅设栅前水深h=0.4m，过栅流速取v=0.9m/s，栅条间隙e=20mm，格栅安装倾角α=60°(1)栅条的间隙数：n=Qmax(sinα)1/2/ehv=229×10-3×(sin60°) 1/2/(0.02×0.4×0.9)=29.6≈30(2)栅槽宽度：取栅条宽度S=0.01mB=S(n-1)+en=0.01×(30-1)+0.02×30=0.89（m）(3)进水渠道渐宽部分长度：若进水渠宽B1=0.70m，渐宽部分展开角α1=20°，此时进水渠道内的流速为0.78m/s。
L 1=(B1-B2)/2tgα1=(0.89-0.70)/2tg20º=0.26(m)(4)栅槽与出水渠道连接处的渐窄部分长度:L 2=L1/2=0.26/2=0.13(m)(5)过栅水头损失：因栅条为矩形截面，取k=3，并将已知数据代入公式，得h1=β(S/e)4/3v2sinαk/2g=2.42×(0.01/0.02) 4/3×0.92sin60º×3/(2×9.81)=0.103(m) (6)栅后槽总高度：取栅前渠道超高h2=0.3m，栅前槽高H1=h+h2=0.4+0.3=0.7(m)H=h+h1+h2=0.4+0.103+0.3=0.80(m)(7)栅槽总长度：L=L1+L2+0.5+1.0+H1/tgα=0.26+0.13+0.5+1.0+0.7/tg60°=2.29(m)(8)每日栅渣量：取W1=0.07m3/103m3K总=（K1Q1+Q2K2）/（Q1+Q2）=（1.62×94.91+57.87×1.3）/(94.91+57.87)=1.50W=Qmax W1×86400/(K总×1000)=0.229×0.07×86400/(1.50×1000)=0.92(m3/d)>0.2m3/d 宜采用机械清渣。
三、细格栅设栅前水深h=0.4m，过栅流速取v=0.9m/s，栅条间隙e=5mm，格栅安装倾角α=60°（1）栅条的间隙数：n=Qmax(sinα)1/2/ehv=229×10-3×(sin60°) 1/2/(0.005×0.4×0.9)=118.39≈118（2）栅槽宽度：取栅条宽度S=0.01mB=S(n-1)+en=0.01×(118-1)+0.005×118=1.76（m）（3）进水渠道渐宽部分长度：若进水渠宽B1=1.09m，渐宽部分展开角α1=20°，此时进水渠道内的流速为0.5m/s。
