ZWY型煤矿用移动式瓦斯抽放泵
煤矿井下移动式瓦斯抽放泵站的工作原理
煤矿井下移动式瓦斯抽放泵站产品详情
山东中运智能机械有限公司（烟台分公司）提供的煤矿井下移动式瓦斯抽放泵站可用于矿井局部的、临时的瓦斯抽放以及抽放防突，以弥补矿井地面抽放系统抽放范围和能力的不足，还可作为地方中小型矿井瓦斯抽放的主要设备。
煤矿井下移动式瓦斯抽放泵站工作原理
煤矿井下移动式瓦斯抽放泵站由防爆电机带动水环式真空泵叶轮转动，产生吸、排气效应，达到抽气目的。
由孔板流量计、高沼传感器监测抽放管路瓦斯浓度并通过计算得出抽放瓦斯纯量；低沼传感器监测泵站运行环境瓦斯浓度，供水传感器对泵站的供水进行监测控制，当供水量小于规定供水量或泵站运行环境瓦斯浓度超过有关规程规定的安全值时，由瓦斯断电仪控制实现泵站的自动断电。
煤矿井下移动式瓦斯抽放泵站产品组成
ZWY型煤矿井下移动式瓦斯抽放泵站（以下简称泵站）是用于煤矿井下抽放瓦斯以减少局部瓦斯涌出量、防治煤与瓦斯突出的一种专用安全装备。
主要由水环式真空泵、隔爆型三相异步电动机（以下简称防爆电机）、汽水分离器、监测监控系统以及基架等部分组成。
监测监控系统主要包括：KG9701A型低浓度甲烷传感器（以下简称低沼传感器）、GUY矿用本安型供水
传感器（以下简称供水传感器）、GJT100S输气管道用高低浓度甲烷传感器（以下简称高沼传感器）、KFD-4型矿用隔爆兼本质安全型控制器（以下简称瓦斯断电仪）、孔板流量计等。
该产品已出口美国、法国、加拿大、印尼、俄罗斯、越南、澳大利亚、韩国、伊朗等多个国家，获得客户的一致好评。

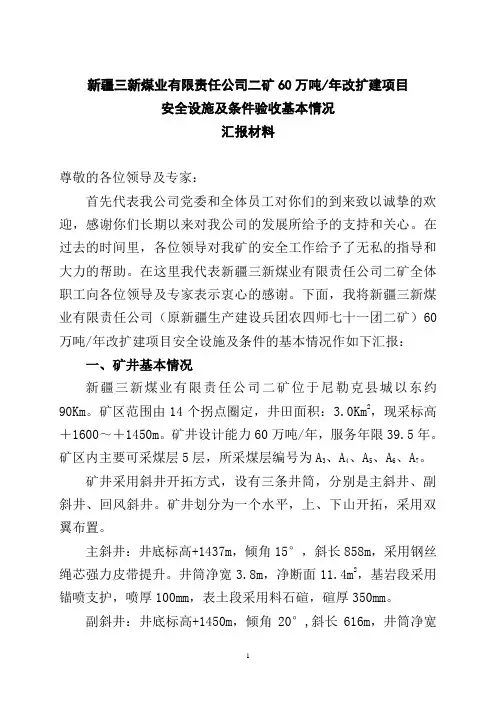

安全设施及条件汇报材料 (修改)
新疆三新煤业有限责任公司二矿60万吨/年改扩建项目安全设施及条件验收基本情况汇报材料尊敬的各位领导及专家：首先代表我公司党委和全体员工对你们的到来致以诚挚的欢迎，感谢你们长期以来对我公司的发展所给予的支持和关心。
在过去的时间里，各位领导对我矿的安全工作给予了无私的指导和大力的帮助。
在这里我代表新疆三新煤业有限责任公司二矿全体职工向各位领导及专家表示衷心的感谢。
下面，我将新疆三新煤业有限责任公司（原新疆生产建设兵团农四师七十一团二矿）60万吨/年改扩建项目安全设施及条件的基本情况作如下汇报：一、矿井基本情况新疆三新煤业有限责任公司二矿位于尼勒克县城以东约90Km。
矿区范围由14个拐点圈定，井田面积：3.0Km2，现采标高＋1600～＋1450m。
矿井设计能力60万吨/年，服务年限39.5年。
矿区内主要可采煤层5层，所采煤层编号为A3、A4、A5、A6、A7。
矿井采用斜井开拓方式，设有三条井筒，分别是主斜井、副斜井、回风斜井。
矿井划分为一个水平，上、下山开拓，采用双翼布臵。
主斜井：井底标高+1437m，倾角15°，斜长858m，采用钢丝绳芯强力皮带提升。
井筒净宽3.8m，净断面11.4m2，基岩段采用锚喷支护，喷厚100mm，表土段采用料石碹，碹厚350mm。
副斜井：井底标高+1450m，倾角20°,斜长616m，井筒净宽3.6m，净断面10.5m2，基岩段采用锚喷支护，喷厚100mm，表土段采用料石碹，碹厚350mm。
斜风井：井底标高+1600m，倾角15°，斜长231m，井筒净宽3.6m，净断面10.5m2，锚喷支护，喷厚100mm，表土段采用料石碹，碹厚350mm。
在副斜井底部布臵井底车场，井底车场硐室主要有主变电所、主排水泵房、管子道、水仓、消防材料库、避难硐室等。
矿井通风方式为分区式，通风方法为抽出式。
矿井现阶段布臵了一个采煤工作面和两个掘进工作面，即1152E大倾角综采放顶煤工作面，1151W回风巷掘进工作面和1151W运输巷掘进工作面。
瓦斯抽采PVC管安全预防措施(1)
瓦斯抽采PVC管安全技术措施为了防止瓦斯抽采时PVC管发生意外事故，特制定此措施。
一、瓦斯抽采系统现状大平煤业有限公司瓦斯抽采工程是由沈阳煤科院设计，瓦斯抽采以本煤层预抽为主。
1、抽采设备现为井下移动式瓦斯抽放泵站，型号ZWY-130-160，一台运转，一台备用，对3109准备工作面瓦斯进行预抽。
2、瓦斯抽采钻孔进尺及抽采量3109准备工作面在抽钻孔46个，在抽钻孔进尺4396.5m，目前抽放纯量为0.6m³/min。
3、管路铺设情况总抽采管铺设在总回风巷，内径400mm的PVC管,全长420m。
3109回风巷100m到750m是内径400mm的PVC管，750m到1600m是内径325mm的钢管。
3109运输巷70m到1620m是内径325mm的钢管，现未投入抽放运行。
排放管铺设在总回风巷，是内径400mm的PVC管，全长72m。
二、瓦斯抽采PVC管安全技术措施1、在2013年建成地面永久瓦斯抽采泵站，管路全部采用钢管。
（1）、加强与科学院校合作，优化瓦斯抽采系统。
（2）、优化封孔工艺，杜绝漏气现象。
2、降低管路内混合气体的流速，减小管内煤粉和抽放管摩擦，抑制静电的产生，由于静电的发生源是物体之间的摩擦或分离作用，因此要尽可能抑制这些作用，在瓦斯管路输送作业中最好的方法是降低流速。
3、在PVC管与钢管的连接处，PVC管中间接的钢管三通，加设接地线。
4、在2013年3109准备工作面回采前将现在使用的1070mPVC管全部更换成钢管。
三、加强管路、钻孔检查1、每班对矿井瓦斯抽采系统进行全面检查，检查抽采管路情况、管路及集气管放水情况、阀门开启情况、管路负压及钻孔连接密封情况。
2、每班必须对井下所有放水器进行放水。
3、每月检查一次除渣装置。
四、定期对瓦斯管路及钻孔内参数进行检测1、泵站司机每1小时对抽采负压、浓度、流量进行检查，如发现浓度、负压、流量变化较大时，要及时汇报通风科值班领导和通风调度，进行处理。
朱集西煤矿抽采设计调整及安全技术措施
朱集西煤矿抽采系统调整设计及安全技术措施一、矿井生产布局、采掘接替情况1、矿井生产布局目前，矿井共有2个活动采区和1个开拓采区，即：2个生产采区（11煤五采区、11煤四采区），1个开拓采区（13煤五采区）。
现有2个准备工作面（11502、11401准备面），3个煤巷掘进工作面（11401运输顺槽、11502运输顺槽里段和外段）和1个岩巷掘进工作面（13煤煤仓刷大）。
2、抽采采掘接替情况采煤工作面：11煤四采区11402工作面（现已安全推进780米），回采结束接替11煤五采区11502工作面。
11502工作面现正掘进准备，预计8月份工作面贯通，预计2018年12月初回采。
掘进工作面，全年预排8个掘进队进行掘进准备11502工作面、11401工作面、13煤开拓准备巷道等。
二、矿井瓦斯抽采方法1、本煤层抽采本煤层抽采采取顺层钻孔和底（顶）板穿层钻孔方法。
顺层钻孔抽采是在工作面两顺槽沿煤层施工钻孔进行抽采；底（顶）板穿层钻孔是利用在煤层底（顶）板布置的岩石巷道提前施工钻孔进行预抽，矿井所有未保护或不在保护范围的突出煤层煤巷掘进工作面均在底（顶）板穿层钻孔预抽并达到要求后再进行煤巷施工。
2、邻近层抽采邻近层瓦斯抽采主要采取顶板瓦斯抽采巷穿层钻孔、地面钻井抽采。
开采11-2煤层时在13-1煤层底板布置巷道，施工穿层钻孔拦截抽采13-1煤层卸压瓦斯，同时利用地面钻井抽采卸压瓦斯。
3、采空区抽采11-2煤回采工作面采用“U”型通风，采用高位钻孔及上隅角埋管抽采采空区瓦斯。
二、矿井抽采系统概况1、矿井抽采系统矿井装备4台2BEY-72型水环式真空泵（两用两备），每台泵额定流量为550m3/min，电机功率为800KW/h。
采用3路DN600抽采管路通过风井进入井下，各采区和地面瓦斯抽采钻井主管路采用DN500抽采管路并网至抽采系统。
支管采用DN400和DN300抽采管路。
2、矿井瓦斯抽采现状⑴1#瓦斯抽采系统抽采地点为：地面钻井、11402顶板瓦斯抽放巷13-1煤、11402顶板瓦斯抽放巷高位钻孔、11501顶板瓦斯抽放巷13-1煤、11502轨道、运输顺槽顺层钻孔。
2024年度十大泵厂家磁力泵型号品牌首选
1、上海沈泉泵阀制造有限公司优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
2. 浙江绿邦泵业有限公司绿邦泵业有限公司坐落在素有“泵阀之乡”美称的温州永嘉县瓯北镇，是一家集开发、生产、销售、服务于一体的多元化企业。
公司拥有完善的生产、制造、检测设备，技术人员以及科学的管理，并提供定制优良的流体输送方案、个性化方案。
3. 山东瑞格泵业有限公司山东瑞格泵业有限公司地处风景秀丽、名胜古迹盛多的山东省淄博市博山区，以精良的产品，蜚声各地。
生产真空泵、水泵、潜水泵、潜污泵、矿用泵、渣浆泵的专业生产厂家。
主要产品有ZWY系列煤矿移动式瓦斯抽放泵站;2BE系列瓦斯抽放泵;SZ、SZB、SK、2BV、2BEA、2BEC 系列水环式真空泵及压缩机;2SK-P1系列两级水环泵---大气喷射泵机械;2SY系列水环压缩机;W、WY系列往复式真空泵;WL系列立式往复真空泵;X、2X系列旋片式真空泵;ZJ、ZBK系列罗茨真空泵;JZJ2S系列罗茨---水环真空机组;QJ 型井用潜水电泵、QJB型潜水电泵、ZJQ型潜水电泵、BQW 型隔爆潜水电泵、MD型矿用多级离心泵、MD(P)煤矿用耐磨多级离心泵。
4. 上海浩洋泵阀制造有限公司上海浩洋泵阀制造有限公司是一家致力于开发、生产、销售、水利建筑系统、减压系统、调节系统、全自动供水系统设备的专业厂家。
5. 苏州塑氟宝泵阀有限公司苏州塑氟宝泵阀有限公司于1995年在武汉成立了进口柴油发电机组中南地区售后服务中心及零配件仓库，1996年成立了进口柴油发电机组售后服务中心，在上海、浙江、江苏、安徽、江西、湖南、尼日尼亚等地相继成立了分公司，此类泵浦主要用于电镀酸洗、废液处理、酸碱液体输送等，因为专注，所以更加专业，苏州塑氟宝根据客户的需求，结合国内外的先进经验，投入大量的人力资金，不断开发PP和PVDF系列的新产品，主要系列有塑氟宝磁力泵，塑氟宝大头泵自吸泵、塑氟宝同轴自吸泵、塑氟宝耐空转自吸泵、塑氟宝循环微型MP磁力泵、塑氟宝非自吸式离心泵、塑氟宝耐酸碱磁力泵、塑氟宝耐酸碱自吸泵、塑氟宝耐酸碱耐空转立式泵、塑氟宝耐酸碱搅拌机等等，丰富的产品，高端的质量和良好的信誉赢得了客户的赞许。
瓦斯抽放泵工作原理
瓦斯抽放泵工作原理
瓦斯抽放泵是一种用于排放瓦斯的装置，其工作原理如下：
1. 泵体：瓦斯抽放泵通常由一个外壳和一个泵体组成。
泵体内部通常是一个空腔，通过不同的工作原理产生负压或负压流体。
2. 动力来源：瓦斯抽放泵通常使用电动机或压缩空气作为动力来源。
这些动力来源将能量传递给泵体，使其创建负压或负压流体。
3. 负压创建：泵体内部的设计通过适当的活塞、叶片或回转器等技术来创建负压或负压流体。
当动力来源驱动泵体时，泵体内部的这些部件将移动，封闭或增加腔体的容积。
这样一来，腔体内的气体被压缩并推入排放管道或系统中。
4. 瓦斯排放管道：瓦斯抽放泵通常连接到一个或多个排放管道或系统。
这些管道或系统旨在安全地将释放的瓦斯转移至安全区域，以免造成环境污染或危险。
总的来说，瓦斯抽放泵通过动力来源驱动泵体，利用负压或负压流体的原理，将瓦斯从源头排放至安全区域。
这种装置在煤矿、油田、化工厂等瓦斯泄漏风险较高的环境中广泛应用，以确保工作区域的安全和环境的保护。
移动式瓦斯抽放泵在4801综放工作面
同煤集团朔州朔煤小峪煤矿移动式瓦斯抽放泵在4801综放工作面瓦斯治理工作中的应用张林赵欢应王润生(张林，小峪煤矿总工程师；赵欢应，小峪煤矿通风副总兼通风区长；王润生，小峪煤矿通风区技术副区长。
)二〇一二年五月目录一、3#煤层东IV盘区4801综放工作面概况 (3)二、移动式抽放泵站的安设及管理布置 (3)1、瓦斯抽放泵的组成及设备布置 (3)2、瓦斯排放安全浓度的校验 (4)3、抽放方法 (5)4、抽放效果 (6)一、3#煤层东IV盘区4801综放工作面概况井田位于大同向斜东南部边缘，3#煤层位于太原组上部，煤层厚度5.7-10m，平均7.5m ，东IV盘区位于小峪矿井田的东北部，处于井田的高瓦斯涌出带，瓦斯涌出相对较高，3#煤层东IV盘区对应上部为2#层采空区，层间距5—6m，在回采2#层3801、3802工作面期间，工作面瓦斯浓度最高分别达到9%和5%，给工作面安全生产造成了很大的威胁。
2011全矿井瓦斯绝对涌出量为19.78m3/min；二氧化碳绝对涌出量为7.67m3/min；瓦斯相对涌出量为4.90m3/T；二氧化碳相对涌出量为1.90m3/T，其中该盘区瓦斯绝对涌出量为10.77m3/min。
3#煤层4801综放工作面属“U”型通风，工作面实际配风量为1400m3/min，工作面走向长825m，倾向长150m，皮带顺槽4201巷进风，轨道4202回风，断面分别为4.5m×3.2m、3.5m×3.2m，机采高度为2.8m，放顶煤高度平均5.5m，采放比为1：1.96。
二、移动式抽放泵站的安设及管理布置1、瓦斯抽放泵的组成及设备布置泵站内主体设备为ZWY110/132-G型水环真空泵2台，配套电机、减速器、气水分离器、水软化装置、管路和控制阀门等；主要附属设备有瓦斯管路排渣器、离心泵、放水器及计量检测装置等。
（后附设备布置图）1 2 3 4 5 6 78 9 10 11 12 13 144801综放工作面瓦斯抽放系统图2、瓦斯排放安全浓度的校验该抽放泵排出的瓦斯进入412专回巷，现专回巷回风中瓦斯浓度最大值为0.16%，风量最大时为2220m3 /min，按该泵排量最大为90 m3/min，取最大瓦斯浓度为4.5%，则使412专回巷瓦斯浓度增加0.18%，故412专回巷总瓦斯浓度为0.34%，故安全上符合《煤矿安全规程》要求。
瓦斯抽放四大工种作业规程
瓦斯抽放四大工种作业规程2.5.5 瓦斯抽放泵司机作业规程1. 一般规定1) ZWY-130/160-G泵操作人员必须经过培训，熟悉ZWY-130/160-G泵及其配套设施的结构、原理、性能和操作规程。
学会ZWY-130/160-G泵及配套设施的使用操作方法，学会运行监视、检查，学会运行参数检测计算。
掌握一般故障的判断及处理技能。
经考试合格，持证上岗，方可独立操作。
2) ZWY-130/160-G泵操作人员必须掌握瓦斯的性质及其危险性，严格执行泵站瓦斯检查制度和瓦斯泵站安全管理规定，确保泵站的人身、设备及环境安全。
3) ZWY-130/160-G泵操作人员必须严格执行“岗位责任制”、“交接班制” 等规章制度和本“操作规程” ，确保抽放设备、设施正常运行。
4) ZWY-130/160-G泵操作人员，上岗必须佩带劳保用品，穿戴整齐，保持充沛精力，遵守劳动纪律，保持泵站整洁卫生和文明生产秩序。
2. 开机前准备工作1 )检查泵及配套设施是否完好，是否符合运转要求。
a. 检查设备各部件，应无缺损。
b. 检查所有连接紧固件应无松动，保持牢固可靠。
c. 检查设备各部润滑情况，应保持润滑良好，润滑油充足。
d. 泵、电机、减速机连轴器；应连接完好，无松动。
e. 检查真空表、压力表、温度计和其它监控仪表，应齐全完好，检测灵敏，显示准确。
f. 检查减速器油位，应在规定的刻度标记范围内。
g. 检查水封式防爆器水位，应保证防爆器水位计内有水柱。
2) 检查电气部分，必须安全可靠，开关位置正确。
3) 检查电机的转动方向。
通过减速机后，必须符合真空泵的转向。
4) 检查泵房，应保持照明正常，通风良好，泵房内瓦斯不得超过0.5%。
5) 检查抽、排气管，应无堵塞、泄漏，阀门开、关正确。
6) 检查供、排水管及循环水路，应保持畅通，无泄漏，阀门开、关正确。
7) 启动循环水泵，向泵体供水。
8) 打开泵供水阀门，向泵供水清洗泵体，同时盘动泵转子，检查有无卡阻。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ZWY型煤矿用移动式瓦斯抽放泵
产品特点
ZWY 系列煤矿用移动式瓦斯抽放泵站，主要用于煤矿井下抽放瓦斯以减少局部瓦斯涌出量、防治煤与瓦斯突出的一种专用安全装备。
目前有 13 种型号，抽气量范围在 6—130 之间。
它主要由抽气系统、监测控制系统、进出气管路以及移动泵底盘、护罩等部分组成。
具有结构合理、体积小、可移动、易安装、易操作，运行安全可靠等特点，同时还具有泵站抽放参数及环境瓦斯浓度监测、泵站供水监测功能，并能实现环境瓦斯浓度超限报警断电及泵站供水异常断电控制，同时还可以通过孔板流量计测定、计算抽放瓦斯流量，是治理矿井瓦斯超限和防治煤与瓦斯突出的抽放设备。
可作为矿井局部的、临时的瓦斯抽放设备，弥补矿井地面抽放系统范围和能力的不足，还可作为地方中小型矿井瓦斯抽放的主要设备
用途与适用范围
移动站的用途和适用范围主要体现在以下几方面：
•不具备建立地面瓦斯抽放系统的矿井，如出现局部瓦斯涌出或局部煤与瓦斯突出区域。
需要短期抽放瓦斯的特点，如有溶侗火岩缝瓦斯喷出的矿井。
•有的矿井虽有地面抽放泵站，但井下工作区偏远，无法实现有效抽放，可利用移动泵站进行接力抽放。
•地方中小煤矿可采用移动泵站抽放，投资小，见效快，具有较好的安全与经济效益。
•用于瓦斯科研实验，在建立地面瓦斯抽放泵站之前，用移动泵站井下抽试，由试验确定最佳抽放方法和参数，为建立永久性、地面泵站抽放系统提供可靠的依据，避免盲目投资造成浪费。
主要技术指标:
ZWY210/250-G 210 84 232 250 600/900 5.4×2.2×2.511500 ZWY230/280-G 230 84 248 280 600/900 5.6×2.2×2.512200 ZWY260/315-G 260 84 287 315 600/900 5.6×2.2×2.5 12800 型号组成及其所代表的含义
结构特征与工作原理
煤矿用移动式瓦斯抽放泵站常规配置主要包括：水环真空泵、矿用隔爆型三相一部电动机、恒水位汽水分离器、停水断电装置、瓦斯超
限断电装置（含智能型高低浓度甲烷传感器、智能型甲烷断电仪）、孔板流量计装置、隔爆型真空电磁启动器及地盘的组成。
软化水装置及
管道瓦斯多参数监测部分作为可选装置，按用户要另外提供。
其结构分为之联式、皮带式和减速转动三种。
• 水环真空泵工作原理
叶轮篇心的安装在接近圆形的泵体内，当叶轮按图示
箭头方向旋转时，它的转动使泵内工作液沿泵体内壁
形成一旋转液环。
这时在两相邻叶片、叶轮轮毂和液
环内表面之间形成一个被工作液密闭的气腔。
随着叶
轮的旋转，此气腔在泵内的吸气区体积逐步增大，其
内部压力下降，从而将气体吸入泵内；在排气区，气
腔体积逐步减小，其内部压力上升，从而将气体排出
泵外。
• 恒水位气水分离器
气水分离器用于水环境真空泵排气口端，由于水环境
真空泵吸气靠水环形成密封腔，故排气口气体中含有
一定量的水份，因此，需要把水从气体中分离出来。
气水分离器液位显示并通过 U 形管路保证水位恒
定，达到自动防水功能。
• 瓦斯超限断电装置
瓦斯超限断电装置是用于实时监测移动泵站工作环境甲烷浓度，当甲烷浓度超警戒线（ 1% ）时，
甲烷传感器发声光报警；当甲烷浓度超过 1.5% 时，甲烷断电仪通过控制电路控制电磁启动器断电，已确保瓦斯泵站工作的安全可靠性。
• 软化水装置（可选配置）
软化水装置适用于软化天然水，天然水经过软化水装置时，阻止税种原来能够结成硬质水垢的钙、镁、碳酸根等离子的结合，不致硬结到泵盖及叶轮上，从而达到阻碍或延缓结垢的目的。
• 孔板流量计装置
孔板流量计用以测定瓦斯抽放管路中的瓦斯流量。
当气体经管路过通过孔板时，在孔板两侧产生压差，通过压差可以计算出管路中气体的流量。
• 停水断电装置
停水断电装置是用于监测供水情况，以避免泵站在无水情况下空转，损坏泵体。
