第七章 聚合物的表面改性技术介绍
聚合物材料的表面改性技术及应用
聚合物材料的表面改性技术及应用引言：聚合物材料在现代工业中起着重要的作用，然而，由于其表面性质的限制，其应用受到了一定程度的限制。
为了克服这一问题，科学家们开发了各种表面改性技术，使聚合物材料具有更广泛的应用领域。
本文将介绍一些常见的聚合物材料表面改性技术及其应用。
一、化学改性技术化学改性技术是通过在聚合物材料表面引入新的化学官能团，改变其表面性质的方法。
其中，最常用的方法是表面接枝聚合。
通过在聚合物表面引入具有特定官能团的单体，然后进行接枝聚合反应，可以改变聚合物表面的化学性质。
这种方法可以使聚合物表面具有更好的亲水性、抗菌性等特性，从而扩展其应用领域。
例如，将聚合物表面接枝亲水性单体，可以制备具有良好润湿性的聚合物薄膜，用于医疗器械、食品包装等领域。
二、物理改性技术物理改性技术是通过物理方法改变聚合物材料表面的性质。
其中，最常用的方法是表面涂覆。
通过在聚合物表面涂覆一层具有特定性质的材料，可以改变其表面的光学、电学、热学等性质。
例如，将聚合物表面涂覆一层导电性材料，可以制备具有导电性能的聚合物薄膜，用于电子器件等领域。
此外，还可以利用等离子体处理、激光照射等方法对聚合物表面进行改性，以提高其光学、机械性能等。
三、纳米改性技术纳米改性技术是利用纳米材料对聚合物表面进行改性的方法。
纳米材料具有较大的比表面积和独特的物理、化学性质，可以在聚合物表面形成纳米尺度的结构，从而改变其性质。
例如，将纳米颗粒添加到聚合物中，可以增强其力学性能和耐磨性。
此外，还可以利用纳米粒子自组装技术制备具有特定结构和功能的聚合物薄膜，用于传感器、光学器件等领域。
四、应用前景聚合物材料的表面改性技术为其应用领域的拓展提供了新的可能。
通过改变聚合物材料的表面性质，可以使其具有更好的耐磨性、抗菌性、润湿性等特性，从而适用于更广泛的领域。
例如，在医疗器械领域，利用聚合物材料的表面改性技术可以制备具有抗菌性能的医疗器械，从而降低感染风险。
第7章 高聚物的表面改性
7.3 化学改性
化学处理使用化学试剂浸渍高聚物，使其表面发
生化学的和物理的变化。 7.3.1 含氟高聚物 具有优良的耐热性，化学稳定性，电性能以 及抗水气的穿透性能，在化学、电子工业和医学 方面有广泛应用。但含氟高聚物的表面能很低， 是润湿性最差粘结最难的聚合物，使其应用受到 限制。因此必须表面改性。
图7-4电晕放电引起O1s的变化
…
图7-5电晕放电引起O/C比的 变化
7.2 火焰处理和热处理
高聚物表面经火焰处理和热处理时，表面可被氧
化引入含氧基团。氧化过程按自由基机理进行， 并随着发生断链反应。处理后高聚物的粘接性和 可润湿性改善。 工业上用火焰处理聚烯烃、聚缩醛、聚对苯二甲 酸乙二酯等。火焰中含有处于激发态的 O,NO,OH和NH等。这些基团能从高聚物表面把 氢抽取出来，随后按自由基机理进行表面氧化。
高聚物中的抗氧剂对火焰和等离子氧化无影响，但它 能阻止热氧化。 典型的火焰接触时间是0.01-0.1s。聚合物表面被氧 化的深度约4nm-9nm.光电子能谱分析表明，用火焰 法处理聚乙烯时，在其表面引入了羟基、羰基、羧 基和胺基。由于引入了表面极性基团，因而润湿性 和粘结性得到改善。 热处理是将聚合物暴露在热空气（-500℃）中。聚 乙烯经热空气处理后，表面上被引进羰基、羧基和 某些胺基，也生成某些烃类的过氧化物，从而获得 可润湿性和粘结性。
+O2 -O-O-R -O-O-R -O-O-R -O -O -O
. . .
+ nM
-O -O -O
M M M
以高密度聚乙烯和低密度聚乙烯膜的接枝聚
合为例，接枝单体为丙烯酰胺，用空气中前 照射法 结果如图7-16所示。
图7-16聚乙烯表面丙烯酰 胺的放射线接枝聚合
聚合物表面改性方法

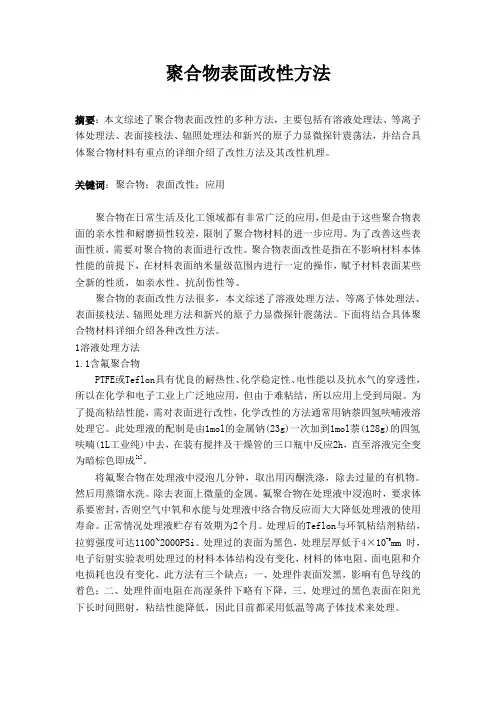

聚合物表面改性方法摘要：本文综述了聚合物表面改性的多种方法，主要包括有溶液处理法、等离子体处理法、表面接枝法、辐照处理法和新兴的原子力显微探针震荡法，并结合具体聚合物材料有重点的详细介绍了改性方法及其改性机理。
关键词：聚合物；表面改性；应用聚合物在日常生活及化工领域都有非常广泛的应用，但是由于这些聚合物表面的亲水性和耐磨损性较差，限制了聚合物材料的进一步应用。
为了改善这些表面性质，需要对聚合物的表面进行改性。
聚合物表面改性是指在不影响材料本体性能的前提下，在材料表面纳米量级范围内进行一定的操作，赋予材料表面某些全新的性质，如亲水性、抗刮伤性等。
聚合物的表面改性方法很多，本文综述了溶液处理方法、等离子体处理法、表面接枝法、辐照处理方法和新兴的原子力显微探针震荡法。
下面将结合具体聚合物材料详细介绍各种改性方法。
1溶液处理方法1.1含氟聚合物PTFE或Teflon具有优良的耐热性、化学稳定性、电性能以及抗水气的穿透性，所以在化学和电子工业上广泛地应用，但由于难粘结，所以应用上受到局限。
为了提高粘结性能，需对表面进行改性，化学改性的方法通常用钠萘四氢呋哺液溶处理它。
此处理液的配制是由1mol的金属钠(23g)一次加到1mol萘(128g)的四氢呋喃(1L工业纯)中去，在装有搅拌及干燥管的三口瓶中反应2h，直至溶液完全变为暗棕色即成[1]。
将氟聚合物在处理液中浸泡几分钟，取出用丙酮洗涤，除去过量的有机物。
然后用蒸馏水洗。
除去表面上微量的金属。
氟聚合物在处理液中浸泡时，要求体系要密封，否则空气中氧和水能与处理液中络合物反应而大大降低处理液的使用寿命。
正常情况处理液贮存有效期为2个月。
处理后的Teflon与环氧粘结剂粘结，拉剪强度可达1100~2000PSi。
处理过的表面为黑色，处理层厚低于4×10-5mm 时，电子衍射实验表明处理过的材料本体结构没有变化，材料的体电阻、面电阻和介电损耗也没有变化，此方法有三个缺点：一、处理件表面发黑，影响有色导线的着色；二、处理件面电阻在高湿条件下略有下降，三、处理过的黑色表面在阳光下长时间照射，粘结性能降低，因此目前都采用低温等离子体技术来处理。
聚合物材料表面改性及其光电性能研究
聚合物材料表面改性及其光电性能研究随着科技的发展，新材料的诞生和研究已经成为一个重要的领域。
在有机聚合物材料的研究中，表面改性可以改善聚合物材料的光电性能，这对于一些材料在实际应用中的性能表现有很大的影响。
因此，本文将探讨聚合物材料表面改性及其光电性能研究的相关内容。
一、聚合物材料表面改性方法1. 化学改性化学改性是指利用化学反应的方法对表面进行改性。
在聚合物材料中，通常使用的化学改性方法有表面刻蚀、化学表面氟化等。
在表面刻蚀中，通过氧化剂等在表面进行氧化刻蚀，使得表面上的化学键断裂，产生官能团，并引入新的官能团，可以实现表面的化学修饰。
此外，化学表面氟化是通过将引入氟元素到表面，增加其亲水性、耐腐蚀性和耐热性等性质。
2. 物理改性物理改性是指通过物理手段改变表面性质，通常采用机械打磨和离子束轰击等方法进行。
机械打磨是指通过机械摩擦力对表面进行研磨，使表面变得更加平滑光滑，从而改变表面性能。
离子束轰击是利用某种离子束，使其撞击在表面上，从而改变表面性质。
3. 生物改性生物改性是利用生物技术对表面进行改性。
在聚合物材料表面改性中，可以通过生物改性引入生物分子，并将其与聚合物表面的化学键进行结合，从而提高其生物相容性、生物可降解性和抗菌性等性质。
二、聚合物材料表面改性的光电性能研究1. 光学性能光学性能是指材料对光学效应的表现。
在有机聚合物材料中，表面改性可以改善其光学性能。
例如，在聚合物材料中引入光学纳米结构可以实现局域表面等效现象，在材料中引入光致变色分子可以实现快速构建光电器件。
2. 电学性能电学性能是指材料对电子效应的表现。
聚合物材料的表面改性可以改善其电学性能。
例如，在聚合物材料表面引入氧化铝或氮化硅的纳米粒子可以提高材料的电学性能。
此外，聚合物材料表面的电子亲和力和电导率等性质也可以通过表面改性来提高，从而改善材料的电学性能。
三、总结通过对聚合物材料表面改性及其光电性能研究的探讨，可以发现表面改性是改善聚合物材料性能的重要手段。
聚合物材料的表面改性方法
聚合物材料的表面改性方法聚合物材料是一类具有广泛应用前景的材料，具有质轻、高强度、耐腐蚀等特点。
然而，由于其表面的化学稳定性较差，导致其在某些特殊环境下容易受到损伤。
为了改善聚合物材料的性能，人们通过表面改性方法对其进行处理，并赋予其更多的功能。
本文将介绍一些常见的聚合物材料的表面改性方法。
物理气相沉积（PVD）是一种常见的表面改性方法。
通过将金属等材料以适当的气氛转变为气体态，然后使其在高真空环境中与聚合物材料表面发生反应，从而形成一层新的材料。
PVD能够显著提高聚合物材料的硬度、耐磨性和耐腐蚀性。
此外，PVD还可以通过控制沉积参数来调节材料层的粗糙度和结构，从而实现对材料性能的精确调控。
化学沉积是另一种常见的聚合物表面改性方法。
化学沉积利用化学反应使金属或其他材料以原子或分子的形式沉积在聚合物材料的表面上。
与物理气相沉积不同，化学沉积可以在常压或低压下进行。
化学沉积能够根据反应条件的不同，形成不同厚度、形貌和成分的材料层，从而使聚合物表面的性能得到改善。
例如，通过化学沉积薄层二氧化硅，可以增强聚合物材料的耐候性和耐磨性。
离子注入是一种通过将离子注入到聚合物表面来改变其性能的方法。
离子注入可以显著改变聚合物的化学结构和表面性质，从而实现对材料性能的调节。
通过控制注入的离子种类和能量，可以使聚合物材料表面发生化学反应，形成新的摩擦性能、光电性能等。
离子注入方法具有对材料表面改性效果持久、成本低廉等优点，因此得到了广泛应用。
高能束流 (EB) 辐照是一种利用电子束对聚合物材料进行表面改性的方法。
在高能束流辐照下，能量较高的电子束穿透聚合物材料，与其分子相互作用，从而引发一系列化学反应。
这些反应可以引起预期的表面改性效果，如增加表面粗糙度、提高耐久性和改善光学性能等。
由于高能束流辐照能够实现材料的局部改性，因此在一些特定应用中得到了广泛应用。
总之，聚合物材料的表面改性是提高其性能的重要途径。
通过物理气相沉积、化学沉积、离子注入和高能束流辐照等方法，可以赋予聚合物材料更多的功能性和改善其性能。
聚合物的表面改性
PPT文档演模板
聚合物的表面改性
不足：
大量算废液产生，污染环境。
PPT文档演模板
聚合物的表面改性
光化学改性
l 用紫外光照射高聚物表面可引起化 学变化，改进聚合物的润湿性和粘 结性。
PPT文档演模板
聚合物的表面改性
l 紫外光应用于聚合物表面改性最早 可追溯到1883年，当纤维素暴露于 紫外光和可见光时，能观察到发生 了化学变化。
l 1957年Oster报道了用紫外光进行接 枝聚合改性聚合物表面。
l 近年来，光化学改性已从简单的表 面改性发展到表面高性能化、表面 功能化、接枝成型方法等高新技术 领域。
PPT文档演模板
聚合物的表面改性
紫外光因其较低的工业成本以 及选择性使得紫外光接枝受到 重视。
PPT文档演模板
聚合物的表面改性
PPT文档演模板
聚合物的表面改性
碱洗含氟聚合物
l 用液氨中的钠-氨络合物或钠-萘络 合物/THF溶液处理含氟高聚物。
l 处理后含氟高聚物的表面张力、极 化度、可润湿性都显著提高。
PPT文档演模板
聚合物的表面改性
萘钠溶液处理具体步骤：
l 1：1（mol）的钠：萘/THF溶液，在 装有搅拌器及干燥管的三口瓶中反 应2h直至溶液完全变成暗棕色。
PPT文档演模板
聚合物的表面改性
不足：
高聚物表面经冷等离子体改性后， 其处理效果会随时间的推迟而减退， 这一现象称为退化效应。
PPT文档演模板
聚合物的表面改性
3rew
演讲完毕，谢谢听讲!
再见，see you again
PPT文档演模板
2020/12/16
聚合物的表面改性
PPT文档演模板
第7章--高分子材料的表面改性
7.5 等离子体表面改性
7.5.1 等离子体基本情况
● 等离子体被称为是物质的第四态，其实质是电离的气体。与普通气体不 同，它是由电子、原子、分子、自由基、光子、离子等粒子组成的集合 体，正负电荷数相等，体系为电中性。 ● 等离子体中的电离气体都是发光，电中性的，由电晕放电、高频电磁振 荡、激光、高能辐射以及其他方法产生出来的。 ● 地球电离层外的整个宇宙中，绝大部分物质以天然等离子体态存在，如 太阳和所有恒星、星云都是等离子体。
10
7.1 电晕放电处理
● 聚乙烯、聚丙烯等聚烯烃是非极性材料，有高度的结晶性，其表面的 印刷、粘接、涂层非常困难。电晕放电因简便易行，处理效果好，是 聚烯烃薄膜中最常用的表面处理方法。 ● 电晕放电装置示意图如图7-1。
11
当施加高压电时，局部发光放电，产生电子、正 离子、负离子。结果在阳极和阴极之间产生电晕。
● 铬酸液是最重要的液态氧化体系，如重铬酸盐/硫酸。除了铬 酸系统外，其他氧化液体系有硫酸铵-硫酸银溶液；双氧水， 高锰酸钾-硝酸；氯磺酸；王水等。
● 经酸蚀后聚烯烃的可润湿性大大增加，其与各种液体的接触 角也明显减小（表7-3），粘接性能大大增加（图7-7）。
24
C,
1 2 1 cos LV 4
成含氮的活性基团。 ● 非反应性气体,(1) 本身不与聚合物反应,但高能离子轰击聚合物表
面,可使材料表面产生自由基发生交联反应;(2) 若聚合物结构中含
有氧,等离子轰击可使大分子断链分解产生活性氧,起到类似氧等离 子作用;(3) 材料本身不含氧,新产生的长寿命自由基可与空气中的
氧反应,在聚合物表面形成含氧基团。
对含氟聚合物表面进行化学处理，广泛使用的是钠萘或钠氨溶液，可提 高其表面张力和可润湿性，改善其与其他材料的粘结性。
聚合物工艺学第七章_聚合物改性工艺
3. 乳液共混（胶乳混合法）
乳液共混是将两种或两种以上的聚合物乳液进行 共混，然后再经凝聚、分离、干燥而得到共混聚合物 的方法。与熔融混合法比较，此法在较低温度和低剪 切场下进行。凝聚后胶乳颗粒可以良好的混合。 在橡胶的共混改性中，可以采用两种胶乳进行共 混。如果共混产品以乳液的形式应用(如用作乳液型 涂料或粘合剂)，亦可考虑采用乳液共混的方法。
2. 溶液共混(溶液浇铸混合法)
与熔融共混不同，溶液共混主要应用于基础研究领域。
溶液共混是将聚合物组分溶于溶剂后，进行共混。该方法 具有简便易行、用料量少等特点，适用于数量少或不适于 加热熔融的聚合物的共混，特别适合于在实验室中进行的 某些基础研究工作。在实验室研究中，通常是将经溶液共 混的物料浇铸成薄膜，测定其形态和性能。需要指出的是， 经溶液共混制备的样品，其形态和性能与熔融共混的样品 是有较大差异的。另外，溶液共混法也可以用于工业上一 些溶液型涂料或粘合剂的制备。
♦聚合物共混物中的“均相”概念: 在聚合物共混中形成的均相体系，不同于小分子混合 时可能达到的均相体系。在高分子领域，即使是在均聚物 中，亦会有非均相结构存在。对于聚合物共混物，不可能 实现绝对的“均相” 。 聚合物共混物的均相体系判定标准：
如果一种共混物具有类似于均相材料所具有的性能， 这种共混物就可以认为是具有均相结构的共混物。
3. 增韧塑料 有些塑料如聚苯乙烯为脆性材料，抗冲性能较低， 为了增加韧性提高其抗冲强度，采用橡胶与之共混或共 聚的改性方法。橡胶改性塑料是橡胶相域分散在塑料母 体中的物料体系。橡胶相域的大小与混合方法有关。熔 融混合所得聚氯乙烯-丙烯酸酯橡胶共混聚合物的相域 约0.1μm、聚苯乙烯-聚丁二烯共混聚合物的相域尺寸 为1μm左右。相域时常是多相的，微小的塑料相域包埋 在橡胶相域内。其形态学与混合方法大有关系。 橡胶增韧塑料提高抗冲性能的原因在于它受到冲击 后，靠近橡胶颗粒赤道附近形成许多银纹，这些银纹增 长遇到障碍物(如橡胶颗粒)为止，并且使应力均匀分散 而达到提高抗冲性能的目的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第七章聚合物的表面改性
聚合物表面改性原因：①聚合物表面能低②聚合物表面具有化学惰性难以润湿和粘合③聚合物表面污染及存在弱边界层聚合物表面改性的目的：①改变表面化学组成，引进带有反应性的功能团②清除杂质或弱边界层③改变界面的物理形态④提高表面能，改进聚合物表面的润湿性和黏结性⑤设计界面过渡层
第七章聚合物的表面改性
聚合物的表面改性的方法：电晕、火焰、化学改性、等离子改性、辐照、光化学改性等。
这些方法一般只引起10-8～10-4m 厚表面层的物理或化学变化，不影响其整体性质。
7-1 电晕放电处理
电晕放电是聚烯烃薄膜中最常用的表面处理方法。
因为聚烯烃，聚丙烯等烯烃是非极性是非极性材料，有高度结晶性，其表面的印刷、粘接、涂层非常困难。
电晕放电处理装置如图
7-1 电晕放电处理
原理：塑料薄膜在电极和感应辊之间通过。
当施加高压电时，局部发光放电，产生电子、正离子、负离子等高能离子。
电子的冲突电离作用使电子、离子增殖，产生的正离子、光子又发生二次电离而持续放电，结果在阳极和阴极之间产生电晕。
这些高能粒子与聚合物表面作用，使聚合物表面产生自由基和离子，在空气中氧的作用下，聚合物表面可形成各种极性基团，因而改善了聚合物的黏结性和润湿性。
7-1 电晕放电处理
7-1 电晕放电处理
以上两图表明： 1.电晕处理后低密度聚乙烯（LDPE）表面张力的变化：开始表面张力随电晕处理的电流增大而显著提高，当电流超过100 mA 后，表面张力增加速度趋缓2.电晕处理后低密度聚乙烯（LDPE）剥夺力的影响（变化同上）
7-2 火焰处理和热处理
一、火焰处理：1.定义：用可燃性气体的热氧化焰对聚合物表面进行瞬时高温燃烧，使其表面发生氧化反应而达到处理的目的。
2.常用可燃气体：采用焦炉煤气或甲烷、丙烷、丁烷、天然气和一定比例的空气或氧气。
即焦炉煤气甲烷、丙烷、丁烷、天然气
7-2 火焰处理和热处理
3.常用火焰处理来提高其表面性能的物质（粘接性）聚乙烯、聚丙烯的薄膜、薄片吹塑的瓶、罐、桶等
4.例如：用聚丙烯制作汽车保险杠，用火焰处理来提高其表面的可漆性。
5.原理：火焰燃烧的温度可达1000-2700oC，处理的时间极短（0.01～0.1s内）（以避免工件受高温影响而发生变形、软化甚至熔化）
7-2 火焰处理和热处理
火焰中含有许多激活的自由基、离子、电子和中子，如激发态的O﹑NO﹑OH和NH，可夺取聚合物表面的氢，随后按自由基机理进行表面氧化反应，使聚合物表面生成羰基、羧基、羟基等含氧活性基团和不饱和双键，从而提高聚合物的表面活性。
二、热处理1.定义：7-2 火焰处理和热处理
把聚合物暴露在热空气中进行氧化反应，使其表面引进羰基、羧基以及某些胺基和过氧化物，从而获得可润湿性和黏结性。
2.热处理的温度只有几百（<500oC）摄氏度，远低于火焰处理的温度，因而处理时间较长。
7-3 化学处理
指用化学试剂浸洗聚合物使其表面发生化学和物理变化的方法。
优点：工艺简单，设备投资小，因而应用广泛。
一、含氟聚合物1.如聚四氟乙烯（PTFE ）、氟化乙烯-丙烯共聚物（FEP ）和聚三氟乙烯( PTFE ）等
7-3 化学处理
①优点：优良的化学稳定性、电性能、自润滑性以及耐高、低温性能，并有较高的机械强度，在化学、电子工业和医学方面有广泛应用。
②缺点：含氟聚合物的表面能很低，是润湿性最差、粘接最难的聚合物，使其应用受到限制。
因此必须进行表面改性。
7-3 化学处理
2.化学改性方法：用钠氨或钠萘溶液处理含氟聚合物。
以钠萘溶液为例：处理液的配置是将23g金属钠加到含128g萘的1L四氢呋喃中，搅拌反应2h ，至溶液完全变成暗棕色。
处理：将含氟聚合物浸泡在钠萘溶液中1～5 min ，使聚合物表面变黑，取出用丙酮洗，继之用蒸馏水洗，烘干即可。
处理后含氟聚合物的表面张力、极化度、可润湿性都显著提高。
7-3 化学处理
二、聚烯烃的液态氧化处理（酸处理）1.聚烯烃的特点：常用聚烯烃有聚乙烯和聚丙烯等，其特点是表面能低（为提高其表面活性，通常对其进行表面处理） 2.表面改性方法：液态氧化法：酸氧化法是聚烯烃最常用的表面处理方法之一
7-3 化学处理
常用氧化体系重铬酸盐/硫酸硫酸铵/硫酸银溶液铬酸/醋酸高锰酸钾/硝酸、双氧水等其中重铭酸盐/硫酸是最重要的液态氧化体系。
方法：处理液的参考配方为：重铬酸钠（钾）5份、蒸馏水8 份、浓硫酸100份。
处理：将聚烯烃在处理液中室温下浸泡1～1.5h, 66～71 ℃条件下浸泡l～5min, 80～85℃浸泡几秒钟。
7-3 化学处理
3.处理后的性能（光电子能谱、紫外光谱和红外光谱）处理后，聚烯烃表面上检测出了羟基、羧基、磺酸基和不饱和双键，这些极性基团是氧化的产物。
经酸蚀后聚烯烃的表面张力增加，与水的接触角减小，可润湿性，粘合性提高三、尼龙的碘处理尼龙6，尼龙66用碘化钾溶液处理（碘浓度0.050.5mol/L）制成镀金属制品。
尼龙与金属镀层粘结性上升
7-4 臭氧氧化
臭氧氧化法对聚丙烯及其共聚物的表面处理取得了良好的效果。
原理：
叔碳原子上的H被臭氧氧化，生成大分子自由基大分子自由基与氧反应，生成过氧化自由基，大分子自由基与·OH 反应，生成羟基或碳碳双键，双键被臭氧氧化，生成羰基、羧基、醛基或酯键等含氧极性基团，表面的物理性能和化学性能发生了很大变化。
臭氧是对人有害的物质，10-8浓度的臭氧就可被人感知。
美国劳动环境法规定臭氧的许可浓度是10-7以下。
因此，采用臭氧处理时，必须采用严格措施防止臭氧泄漏。
7-5 低温等离子体处理
一、等离子体概述
1.等离子体：一种全部或部分电离了的气体状态物质，其中含有亚稳态和激发态的原子、分子、离子和电子，而正电荷类物质与负电荷类物质的含量大致相等，所以称为等离子体。
等离子态被称为“物质的第四态”。
（由电离的导电气体形成，其中包括6种典型粒子：电子、正离子、负离子激发态原子或分子基态原子或分子、光子。
事实上就只由大量正负带电粒子和中性粒子组成，则正电荷总数=负电荷总数）
7-5 低温等离子体处理
2.等离子体中的电离气体此类气体都是发光的、电中性的，由电晕放电、高频电磁振荡、激光、射频或微波、高能辐射（如α 射线和β射线）以及其他方法产生出来的束子
3.等离子体产生的过程数离子或电子在高频高压电场中被加速而得到较大动能，能量足够大的粒子碰到其他分子使其电离产生新的自由离子、电子、自由基等粒子，其中荷电粒子又被继续加速，再碰撞其他分子使之电离，如此循环反复形成等离子体。
7-5 低温等离子体处理
二、等离子体处理对聚合物的表面的改性效果1.表面交联等离子体轰击聚合物表面，可使聚合物表面产生自由基，表面交链是由聚合物自由基之间的重新组合而引起的。
2.极性基团的引入等离子体处理可在聚合物表面引进各种极性基团。
如NH3 等离子体或N2与O2混合的等离子体处理可在高分子表面引人胺基、亚胺基等。
7-5 低温等离子体处理
3.对润湿性的影响等离子体处理引人的极性基团结合在聚合物表面上，因此改善了表面的润湿性，使聚合物的表面张力增大，接触角变小。
（表面张力即为表面能，随着时间延长这些良好的性能都不变）4．对黏结性的影响经等离子体处理的聚合物，由于表面引进了极性基团，使其与其他材料的黏结强度大大增强。
7-5 低温等离子体处理
5.其他作用等离子体处理可引起聚合物表面的链裂解作用，裂解的小分子产物被蒸发除去，引起聚合物失重，聚合物表面变得粗糙，或形成了小坑．对黏结性可能有利。
裂解产物中的降解聚合物，与未降解比相对分子质量降低，玻璃化温度和黏度较低，因此可通过界面的流动性和相互扩散改善可黏结性。
当然，聚合物的降解和失重会使其强度有所下降。
（聚合物降解，分子质量降低，玻璃化温度降低可通过界面扩散和流动性改善可粘结性）7-6 表面接枝
一、概述1.表面接枝：是在聚合物的表面生长出一层新的具有特殊性能的其他聚合物，从而使表面层的结构和性能与本体不同。
①接枝的聚合物层仅在表面，本体仍然保持原来的聚合物结构，所以不能看作是共聚物。
②由于表面接枝的聚合物层是可设计的，所以表面接枝是聚合物表面改性的有效方法。
7-6 表面接枝
二、表面接枝聚合法1.是通过某种特殊技术，使聚合物表面产生活性基，该表面大分子活性种引发乙烯基单体在聚合物表面接枝聚合。
2.表面接枝聚合所用单体一般是乙烯基单体，活性中心大多数是自由基，通过自由基引发单体聚合。
7-6 表面接枝
3.引入活性点的方法：光化学法射线辐射法紫外线法等离子体法化学接枝法。
